IO blokai paaiškinti: funkcionalumas ir programos

Priešgaisrinės signalizacijos sistemos vaidina rimtą vaidmenį užtikrinant gyvybę ir turtą užtikrinant greitus ir suderintus atsakymus ekstremalių situacijų metu.Šiam funkcionalumui dominuoja aliarmo valdiklis ir jo atraminiai komponentai, įskaitant įvesties/išvesties modulius, dūmų išmetimo vožtuvus, gaisro užrakto duris ir kitus pagrindinius prietaisus.Kartu šie elementai sukuria sinchronizuotą tinklą, skirtą tiksliai nustatyti, signalizuoti ir suaktyvinti saugos priemones.Šiame straipsnyje nagrinėjami sudėtingi GST-LD-8301 ir GST-LD-8303 įvesties/išvesties modulių-patobulintų komponentų, kurie padidina priešgaisrinės saugos sistemų patikimumą ir pritaikomumą, veikimą ir savybes.Nuo elektroninio kodavimo lankstumo iki patikimos laidų praktikos, mes įsigiliname į pagrindinius atributus, dėl kurių šie moduliai būtini šiuolaikinėmis priešgaisrinės apsaugos strategijose.Nesvarbu, ar optimizuojate saugumą aukštybiniuose pastatuose ar pramoninėse įstaigose, suprasti šių modulių funkcionalumą yra svarbiausia užtikrinant sistemos vientisumą ir pasirengimą.

Katalogas

Funkcionalumas

Gaisro aliarmo atveju aliarmo valdiklis prisiima pagrindinį vaidmenį, suaktyvindamas įvairius išorinius valdymo įtaisus, sujungtus per išvesties modulį.Šią sudėtingą sistemą sudaro keli komponentai, dirbantys kartu, pavyzdžiui, dūmų išmetimo vožtuvai, oro tiekimo vožtuvai, gaisro užrakto durys, ventiliatoriai ir aliarmo varpai.Kiekvienas įrenginys yra kruopščiai sukurtas reaguoti į valdiklio komandas, tuo pačiu darniai veikiančiai ekstremalių situacijų metu.Išėjimo modulis, prijungtas prie valdiklio kilpos magistralės, gali būti strategiškai išdėstytas arti įrengtos įrangos, kurią prižiūri, arba per terminalo dėžę, padidinant tiek prieinamumą, tiek veikimo efektyvumą.

Sistemos galimybė naudoti elektroninį kodavimą vietoje prideda lankstumo sluoksnį, leidžiantį modifikuoti, suderintus su konkrečiais inžinerijos poreikiais.Šis pritaikomumas dažniausiai tampa pastebimas aplinkoje, kai priešgaisrinės saugos priemonės turi būti pritaikytos taip, kad atitiktų skirtingas struktūrines ir eksploatavimo charakteristikas.Pavyzdžiui, aukštybiniuose pastatuose tiksli dūmų išmetimo vožtuvų ir ugnies žarnynų integracija gali būti užprogramuota efektyviai valdyti dūmus, taip apsaugant evakuacijos maršrutus ir užtikrinant asmenų saugumą rimtomis akimirkomis.

Kai valdiklis nustato aliarmo signalą iš detektoriaus, jis nedelsdamas per magistralę per magistralę siunčia valdymo signalą į išvesties modulį, kuris tada suaktyvina reikiamą gaisro gesinimo įrangą.Ši seka iliustruoja gerai koordinuotą reagavimo mechanizmą, kuris ne tik atitinka reguliavimo standartus, bet ir įkūnija geriausią pasirengimo ekstremalioms situacijoms praktiką.Skysčių sąveika tarp įvairių gaisro aliarmo sistemos komponentų žymiai sumažina riziką ir padidina visų keleivių saugumą.

Produkto apžvalga

Savybės

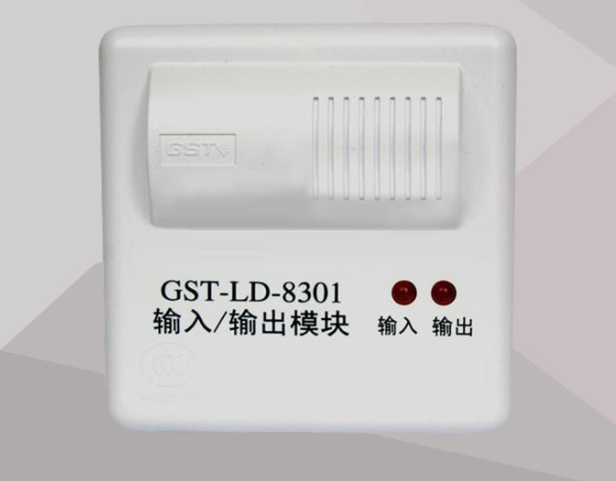

„GST-LD-8301“ įvesties/išvesties modulis yra patobulinta autobusų valdymo sąsaja, kruopščiai pagaminta dviejų veiksmų įrangai.Tai apima pavojingas sistemas, tokias kaip dviejų pakopų ugniai atsparios latšės durys, vandens siurbliai ir dūmų išmetimo ventiliatoriai.Modulis padeda užtikrinti tikslų gaisro užrakto durų išdėstymą, leidžiantį valdyti įvairius lygius - nuo viršutinės iki vidurinės ir vidurinės ir vidurinės padėties.Jo pritaikomumas yra pastebimas;Jis gali veikti kaip du atskiri GST-LD-8301 įvesties/išvesties moduliai, žymiai padidindami sudėtingų sąrankų veiklos lankstumą.

Faktuose scenarijuose dominuoja kontrolės sąsajų patikimumas.Pvz., Aukšto slėgio aplinkoje, tokiose kaip komerciniai pastatai ar pramoninės patalpos, galimybė greitai ir tiksliai valdyti gaisro langinių duris gali lemtis įtakos saugos rezultatams.Kelių instaliacijų įžvalgos rodo, kad tokių modulių integracija lemia ryškų reagavimo laiko patobulinimus ekstremalių situacijų metu, taip sustiprinant bendrus saugos protokolus.

„GST-LD-8303“ įvesties/išvesties modulis gali pasigirti dviem ištisiniais koduotais adresais, kuriuose yra ne daugiau kaip 242 kodai.Ši funkcija leidžia moduliui gauti komandas dviem atskiriems veiksmams nuo valdiklio, siūlant du valdymo išėjimus ir dviem patvirtinimo įvestims.Veikdamas paprastai atviro jungiklio signale, suaktyvinus, jis perduoda šį signalą valdikliui per jungčių magistralę, suaktyvindamas aliarmus ir rodydamas veiksmo įrenginio adresą.Esant modulio gedimui, valdiklis yra užprogramuotas sugeneruoti aliarmą, kartu nurodant konkretų modulio numerį, užtikrinant betarpišką supratimą apie bet kokias komplikacijas.Dviejų porų paprastai atidarytų ir paprastai uždarytų kontaktų poros, be dviejų aktyvių išėjimų, dar labiau sustiprina modulio galimybes.Be to, tai apima tiek įvesties, tiek išvesties eilutės aptikimą, o tai yra dinamiška eksploatavimo vientisumo išsaugojimo išsaugojimui.

Techninės specifikacijos

Pagrindinės specifikacijos	Detalės
Darbinė įtampa	Autobusų įtampa: 24 V magistralė
	Maitinimo įtampa: DC24V
Stebėkite srovę	Autobuso srovė: ≤1MA
	Maitinimo šaltinis: ≤6MA
Veikimo srovė	Autobuso srovė: ≤4MA
	Maitinimo šaltinis: ≤35MA
Vielos sistema	Prisijunkite prie valdiklio naudodamiesi nepoliškumo signalu du Autobusai ir sujunkite su „DC24V“ maitinimo šaltiniu, naudodamiesi nepoliškumo energija dviem Autobusai.
Išvesties talpa	Dc24v/1a (maksimalios išėjimo galios suma Dvi grupės yra DC24V/1A).
Išvesties valdymo režimas	Pulsas, lygis (relė paprastai atidaroma/paprastai uždaryta pasyvia Kontaktinis išvestis;Relės traukimo laikas yra 10S, kai prasideda impulsas).
Gamyklos nustatymas	Dviejų krypčių paprastai atviros linijos tikrinimo metodas.
Veikimo aplinka	Temperatūra: -10 ℃～+55 ℃
	Santykinė drėgmė: ≤95% (be kondensacijos)
Korpuso apsaugos lygis	IP30
Bendri matmenys	110 mm × 86 mm × 43 mm (su apatiniu apvalkalu).

Informacija apie laidus

Modulių, nurodytų kaip „paprastai atviros tikrinimo linijos“ būsenoje, laidų pasaulyje, apgalvotas metodas apima 4,7 kΩ terminalo rezistoriaus sujungimą lygiagrečiai modulio įvesties linijos pabaigoje, konkrečiai gnybte, esančiame toliausiai nuo modulio.Šis kruopštus išdėstymas padeda stabilizuoti signalą, tuo pačiu efektyviai sumažinant triukšmo trukdžius.Tokios priemonės gali žymiai sustiprinti sistemos patikimumą, leidžiančią jai atlikti didesnį pasitikėjimą.Moduliams, sukonfigūruotiems į „paprastai uždarytos tikrinimo linijos“ būseną, rekomenduojama įdiegti 4,7 kΩ galūnės rezistorių tame pačiame terminale.Ši sąranka vaidina dinamišką vaidmenį išsaugant grandinės vientisumą, užtikrinant, kad sistema veiktų nuspėjamai įvairiose eksploatavimo sąlygose.

Vertinant modulio išvesties fazę, protinga lygiagrečiai sujungti 4,7 kΩ terminalo rezistorių su 4007 diodu iš eilės.Ši konfigūracija atlieka dvi pagrindines funkcijas: rezistorius garantuoja tinkamą signalo nutraukimą, o diodas veikia kaip apsauga nuo galimo atvirkštinio poliškumo, o tai priešingu atveju gali sukelti grandinės pažeidimą.Galvojama šių komponentų integracija parodo niuansuotą grandinės dinamikos supratimą ir apsaugos priemonių būtinybę elektroniniuose dizainuose.

Praktinė patirtis lauke rodo, kad kruopštus dėmesys detalėms laidų konfigūracijose gali išvengti daugelio įprastų iššūkių, įskaitant signalo skilimą ir įrangos gedimą.Pavyzdžiui, technikai dažnai pastebi, kad netinkamai nutraukti linijas gali būti netinkamas sistemos elgesys.Tai pabrėžia nustatytos praktikos priėmimo vertę, kuri ne tik skatina sklandesnę operaciją, bet ir prisideda prie įrangos ilgaamžiškumo.
