IC 7490 viduje: išsamus dešimtmečio stalviršio grandinių vadovas

Didelės ir nuolat besiplečiančios skaitmeninės elektronikos visatos negalima pervertinti integruotų grandinių vaidmens gerinant elektroninių sistemų rafinuotumą ir efektyvumą.Tarp šių pagrindinių komponentų IC 7490 išsiskiria kaip tipiškas dvejetainio kodinio dešimtainio (BCD) skaitiklis, raktas į programas, reikalaujančias tikslaus ir efektyvaus skaičiavimo.Žinomas dėl tvirto funkcionalumo, IC 7490 palengvina skaitmeninę kompetenciją, sklandžiai valdydamas dešimtainius skaitmenis ir be vargo iš naujo, todėl jis yra būtinas įrenginiuose, pradedant skaitmeniniais laikrodžiais ir baigiant sudėtingomis valdymo sistemomis.Šis straipsnis įsigilina į IC 7490, atskleidžiant jo veiklos dinamiką, struktūrinius niuansus ir didžiulį poveikį skaitmeninei elektronikai, taip apšviečiant jos pagrindinį vaidmenį šiuolaikinėse technologinėse programose.

Katalogas

Tyrinėti IC 7490

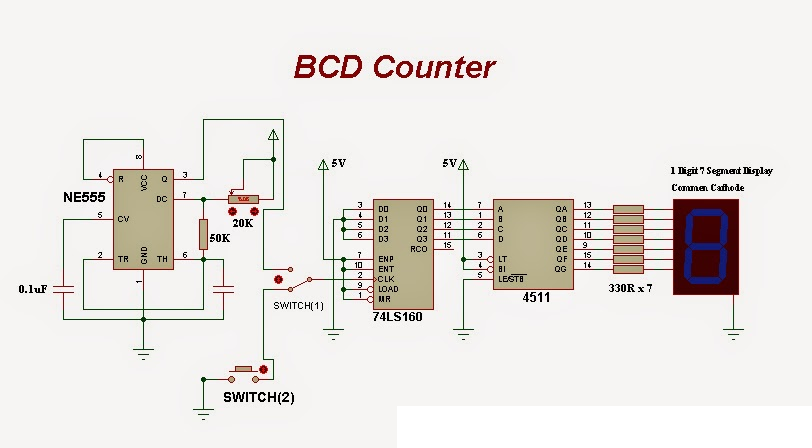

Dvejetainis kodinis dešimtainis (BCD) skaitiklis išlieka kertinis akmuo skaitmeninėje elektronikoje.Jis yra įgudęs skaičiuoti dešimtainius skaitmenis iki dešimties, automatiškai nustatant kiekvieną laikrodžio impulsą.Unikalūs išėjimai nuo 0000 iki 1001 dvejetainiu formatu yra sugeneruojami tiksliai, parodant jo indėlį į sistemos efektyvumą.IC 7490 yra išsami integruota grandinė, specialiai sukurta dešimtainei skaičiavimui, užtikrinant sklandų elektroninių grandinių veikimą.

BCD skaitikliai randa savo vietą daugybėje programų, įskaitant skaitmeninius laikrodžius, odometrus ir skaičiuotuvus.Scenarijuose, kuriuose reikalaujama tiksliai pavaizduoti dešimtainius skaičių dvejetainėmis formomis, tokie skaitikliai puikiai supranta, kad pertvarkymas į formatus yra lengvai suprantamas.Kadangi BCD skaitikliai naudojami kontrolės sistemose ir prietaisuose, reikalaujančiuose tikslaus skaitmeninio vaizdavimo, gilesnis jų praktiškumo vertinimas atsiranda kasdien.

IC 7490 žymi pastebimą žingsnį į priekį skaitmeniniame dizaine, skatinant sklandžius perėjimus ir tvirtą veikimą skaičiuojant užduotis.Inžinieriai labai gerai prisitaiko, ypač dirbdami su sudėtinga elektronika, dėl įvairių įvairių skaičiavimo funkcijų tvarkymo.Dėl šio veikimo efektyvumo ji yra palanki galimybė kurti skaitmenines sistemas, kai tikslumas ir patikimumas turi didelę vertę.

IC 7490 apžvalga

IC 7490 yra sudėtinga integruota grandinė, suprojektuota kaip 4 bitų dešimtmečio skaitiklis.Iš esmės jis naudoja pulsavimo nešiojamąjį mechanizmą ir pasižymi daugybe sujungtų pagrindinių/vergų flip-flopų.Grandinė išradingai suskirstyta į du skirtingus funkcinius segmentus: vienas palengvina veikimą po dvi, o kita-„Divide-kiekvienoje-penketuke“.Ši dviguba konfigūracija reaguoja į skirtingus laikrodžio dažnius, todėl kiekviename laikrodžio impulse atsiranda dinaminių būsenų perėjimų.Toks struktūrinis požiūris leidžia įvairiapusiškoms skaičiavimo galimybėms, atidarant sudėtingų skaitmeninių diegimų būdus.

Unikali IC dvigubo sekcijos sistema įgalina jus ištirti daugybę skaitmeninių skaičiavimo programų.Įsitraukę į dvi ir dvielas skirtas funkcijas, galite pritaikyti skaičiavimo diapazonus, naudodami sudėtingus loginius dizainus.Šis pritaikomumas pasirodo naudingas programose, susijusiose su dažnio padalijimu, todėl tai yra vertingas turtas laikrodžiuose, dažnių skaitikliai ir susijusios grandinės.Dažnai galite peržengti jo savybių ribas, siekdami optimizuoto našumo tiek sinchroniniuose, tiek asinchroniniu skaičiavimo pastangomis.

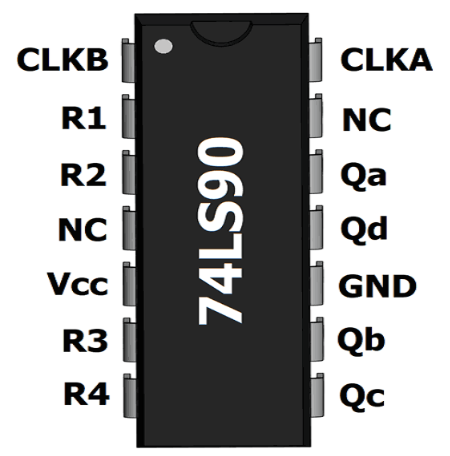

IC 7490 PIN konfigūracija

Nr.	PIN vardas	Aprašymas
1	CLKB	Laikrodžio įvestis 2
2	R1	1 nustatymas
3	R2	Atstatymas 2
4	NC	Neprijungtas
5	VCC	Teigiamas tiekimo įvestis
6	R3	3 nustatymas 3
7	R4	Atstatymas 4
8	QC	Išėjimo kaištis 3
9	QB	2 išėjimo kaištis
10	GND	Žemė
11	QD	Išėjimo kaištis 4
12	QA	Išvesties kaištis 1
13	NC	Neprijungtas
14	Clka	Laikrodžio įvestis 1

Tiesos lentelė

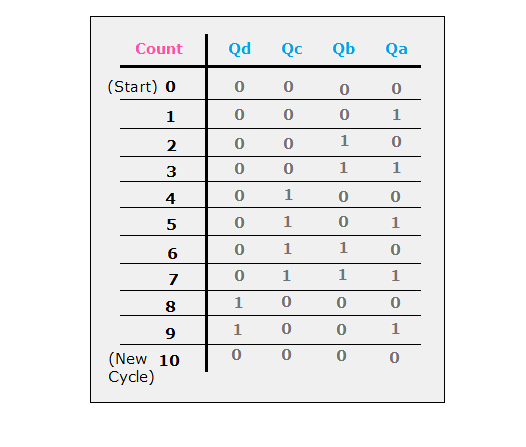

Žemiau esančioje lentelėje pateikiama IC 7490-DECADE tiesos lentelė Kompanija.Kaip parodyta, skaitiklis paeiliui progresuoja per būsenas nuo 0 iki 9, tada jis automatiškai atstato ir pradeda naują skaičiavimą ciklas.

Savybės ir techninės specifikacijos

Funkcija/specifikacija	Aprašymas
Galios išsisklaidymas	Maždaug 145 milivatų
Skaičiavimo dažnis	Veikia 42 megaherc
Skaičiavimo režimai	Siūlo įvairius skaičiavimo režimus
Įvesties spaustuko diodai	Riboja greitųjų nutraukimo poveikį
Tiekimo įtampa	Veikia 5 voltų tiekimo įtampoje
Aplinkos temperatūros diapazonas	Funkcinis nuo -55 ° C iki 125 ° C

IC 7490 grandinė

Vidinė grandinė

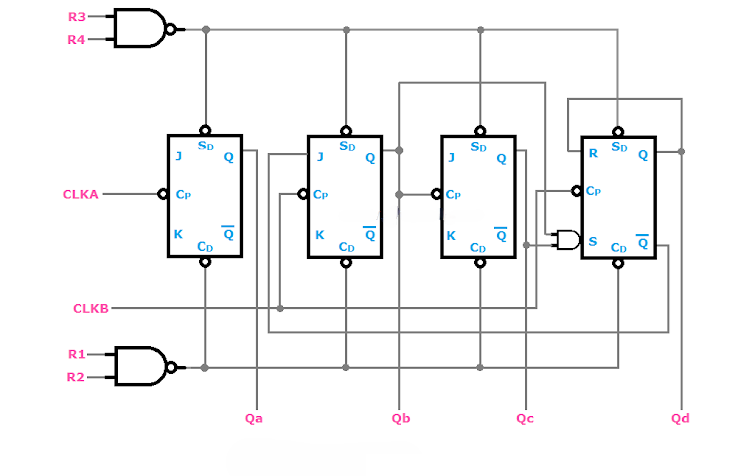

„IC 7490“ yra archyvuojama su keturių pagrindinių vergų JK Flip-Flops serija, suderinta, sudarydama jo veiklos schemos branduolį.Šios sekos inicijavimas prasideda nuo „Flip-flop“, kurį suteikia CLKA kaiščiui, sudarant kelią vėlesniems Flip-flops, kurie manevruojami per CLKB kaištį, organizuodamas harmoningą ir nuoseklų signalo progresiją.

Blokinės diagrama

IC 7490 struktūrinė schema demonstruoja savo komponentus, ypač daugiausia dėmesio skiriant įvestims, kurios vadovauja jo funkcionalumui.

• VCC ir GND teikia grandinės energiją, o VCC vaizduoja aukštesnę įtampos lygį, o GND veikia kaip stabilizuojanti žemė.

• Laikrodžio įėjimai (a ir b) patenkina ritminį impulsą, reikalingą IC veikimui, įkūnijant priešpriešinio dizaino požymį.

• Nustatykite įvestis (S1 ir S2), paprastai jungiami prie GND jų neveikiančioje būsenoje, siūlydami kelią iš anksto nustatyti IC į apibrėžtą būklę, kur skaičius dažnai pradedamas nuo 0000 (0).

Kontreneracijos dizaino su IC 7490 painiavos

Kelios sąvokos yra priešpriešinio dizaino pagrindas;Jų supratimas yra svarbus veiksmingam taikymui:

• Asinchroniniai skaitikliai suteikia galimybę kiekvienam Flip-flop funkcionuoti savarankiškai, be sinchronizuoto laikymo, kaip iliustruoja IC, pavyzdžiui, 7490 ir 7493.

• Sinchroniniai skaitikliai priklauso nuo vieningo laikrodžio šaltinio, skatindami sinchronizuotus veiksmus, kurie yra akivaizdūs IC modeliuose, tokiuose kaip 74160 ir 74163.

• BCD (dvejetainiai kodiniai dešimtainiai dešimtainiai) dešimtainius skaičius paverčia dvejetainiu formatu, skatindama sklandesnę duomenų sąveiką skaitmeninėse sistemose.

• „Mod-N“ skaičiavimas nustato pažangą visose „n“ būsenose prieš įvykstant iš naujo, apibrėždamas skaitiklio modulį.

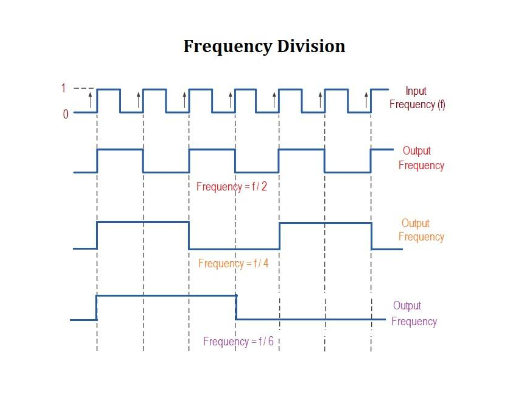

• Dažnio padalijimas išreiškia laikrodžio signalo dažnio segmentavimo metodą, moduliuodamas Flip-Flop aktyvacijos greitį, taip parodydamas, kaip gerai modifikuoja signalo dažnius.

Dažnio dalijimosi diegimas naudojant IC 7490

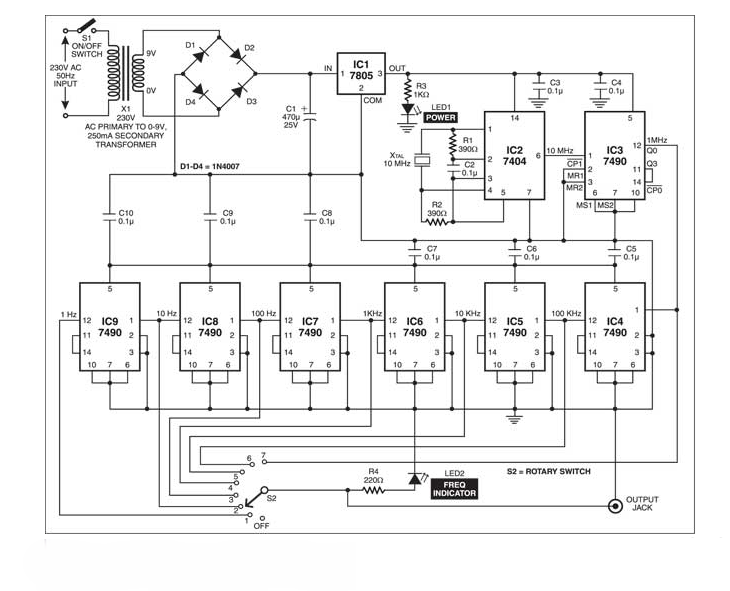

IC 7490 funkcinis gebėjimas dažnių padalijime pasireiškia jo taikymu 10MHz kristalų osciliatoriumi, lydimu šešiakampio keitiklio IC 7404 ir keli 7490 vienetai.Ši sąranka nepriekaištingai sukuria dažnių spektrą nuo 1MHz iki 1Hz.Kiekviename skaitiklio lygyje dažnis padalijamas dešimtuku, vizualiai vaizduojamas LED rodikliais, pabrėžiančiais išvesties dažnius, pabrėždamas tvirtą IC 7490 galimybes vykdyti sudėtingas dažnio dalijimosi užduotis.

7490 dešimtmečio prekystalio operacija

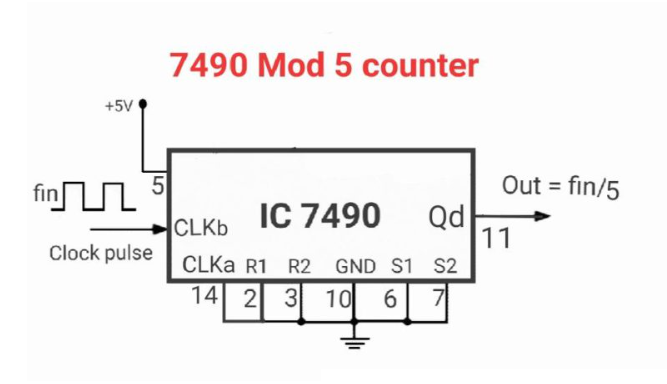

IC 7490 veikia kaip dvejetainis koduotas dešimtainis (BCD) skaitiklis, elegantiškai progresuojantis per dešimt skirtingų būsenų nuo 0 iki 9, ir uždirbo „Modulo-10“ (Mod-10) skaitiklio pavadinimą.Jo esmė yra du integruoti skaičiavimo vienetai: „Mod-2“ ir „Mod-5“ skaitiklis.Vieningai, šie padaliniai pasireiškia dešimtmečio skaičiavimo galimybėmis, tenkinančiais tiek tikslumo, tiek efektyvumo reikalavimus.Procesas inicijuojamas naudojant „Mod-2“ skaitiklį, kuris svyruoja tarp dviejų būsenų, 0 ir 1. Šis virpesiai sukuria išvestį, veikiančią kaip laikrodžio įvestį, vairuodamas „Mod-5“ skaitiklį.Tikslios jungtys yra naudingos: susiejkite „Mod-5“ skaitiklio laikrodį su CLKB ir „Mod-2“ skaitikliu su CLKA, kad užtikrintumėte sklandų veikimą.

Modulinė skaitiklis

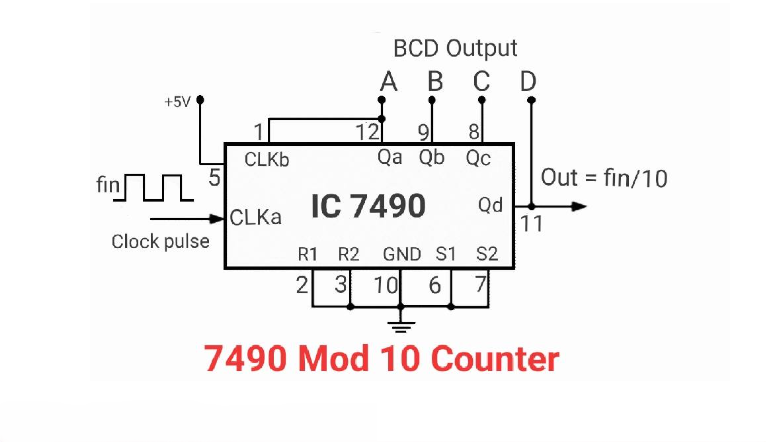

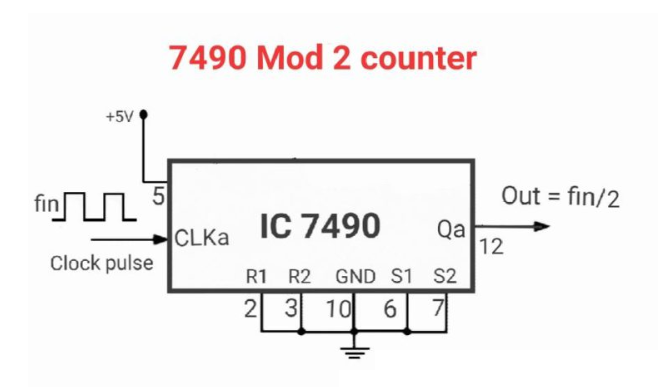

Tuo metu, kai laikrodžio signalas įtraukia „Mod-2“ skyrių, jis sumaniai keičia savo išvestį, QA, nuo 0 iki 1. Šis svyruojantis išėjimas išstumia MOD-5 skyrių per penkias skirtingas būsenas, užpildydamas BCD ciklą nuo 0 iki 9 su nepriekaištingu funkcionalumu.Su dviem atstatymo kaiščiais (R0 ir R1) ir dviem nustatytais kaiščiais (S0 ir S1), skaitiklis siūlo lanksčią jo būsenos valdymą.Įdedant iš naujo nustatytą kaištį su aukštu signalu arba nustatant nustatytą kaištį, esantį žemai nepriekaištingai, iš naujo nustatyta skaičiavimas iki 0000, suderindamas grandinę, kad pradėtumėte iš naujo.Iš esmės, žemas signalas iš naujo nustatymo ir aukštai ant rinkinio leidžia skaitiklį pakilti iki maksimalaus 1001 arba devynių.

Norint drąsiai išplėsti skaičiavimo talpą, kad būtų dvigubi skaitmenys (pasiekiantys 99, MOD-100) ar net trigubus skaitmenis (pratęsiant iki 999, Mod-1000), reikia minimalių koregavimų.Įdiegus didžiausią vieno IC, kaip laikrodžio įvestį į kitą, išėjimo į nuoseklią seriją, šie koregavimai tampa įmanomi.Tipiškoms „Mod-10“ operacijoms antrasis laikrodžio įvestis, rastas 1 kaiščio, turėtų būti susietas su QA, su visais kitais iš naujo nustatytais kaiščiais.Vienas impulsas, pristatytas 1 kaiščiui, veiksmingai pradeda skaičiuoti.Priimdami užklausą, skirtą „Mod-6“ operacijoms, įdėkite 1 įvestį su „Reset Pins R3“ ir „R4“ įžemintais ir išradingai prijunkite QA prie 2 įvesties, kad pakeistumėte skaičiavimo sistemą.

IC 7490 ir 7 segmentų ekrano integravimas

Tyrinėjant skaitmeninės grandinės dizainą naudojant IC 7490 ir IC 7446, kad 7 segmentų ekrane būtų rodomi nuo 0 iki 9, siūloma jaudinanti kelionė į elektroniką.Kiekvienas laikrodžio impulsas keičia šį derinį, sukurdamas patrauklią vaizdinių ekranų seką.

IC 7490 tarnauja kaip dešimtmečio skaitiklis, nurodantis skaičiavimą nuo 0 iki 9. Jos užduotis apima laikrodžio impulsą padalijimą į dešimties išėjimų, esančių ekrane matomos skaičiavimo sekos tikslumą.Dažnai galite grožėtis IC 7490 dėl jo patikimumo, ypač skaitmeniniuose laikrodžiuose ir dažnių skaitikliuose, kuriems reikalingas tikslus sekos valdymas.

Praktiškai nustatymas IC 7490 apima kruopštus aspektus, tokius kaip galios lygis, triukšmo mažinimas ir tikslus įvesties signalų suderinimas.Sėkmingai valdant šiuos aspektus užtikrinamas sklandus našumas ir neleidžiama skaičiuoti netinkamą skaičiavimą.Dažnai galite remtis jų patirtimi iki tikslinės grandinės parametrų, padidindami stabilumą ir tikslumą.

Jungiamojo IC 7490 ir 7 segmentų ekranai su IC 7446

IC 7446 vaidina svarbų vaidmenį paverčiant dvejetainių skaičiaus išvestis į vizualiai suprantamus skaičius 7 segmentų ekrane.Jis veikia kaip vairuotojas, aiškindamas IC 7490 dvejetainį išėjimą ir suaktyvindamas tinkamus segmentus dešimtainio skaitmens formavimui.

IC 7446 įgyvendinimas apima praktinius aspektus.Užtikrinimas segmento srovės apribojimais ir ryšio kokybė apsaugo nuo perdegimo ir užtikrina aiškų skaitmens matomumą.Galite strategiškai įtraukti rezistorius, kad subalansuotumėte srovės srautą, taip pratęsdami rodymo laiką.

Rafinuotų skaitmeninių sistemų požymis yra jų funkcinis universalumas ir pritaikymas prie skirtingų laikrodžių dažnių.Užtikrinimas tarp laikrodžio impulsų dažnio ir skaičiavimo sistemos palaiko sklandų veikimą, todėl reikalingi pakeitimai patenkinti skirtingus projektavimo poreikius ir aplinką.

IC 7490 paraiškos

Skaitmeniniai skaičiavimo mechanizmai

Skaitmeninio skaičiavimo pasaulyje IC 7490 užima svarbiausią sceną, turėdamas įgimtą gebėjimą važiuoti per skaičius nuo 0 iki 9. Kadangi įrenginiai siekia tikslios skaičiavimo valdymo, šio dešimtmečio universalumo ir suderinamumo, kai jie susilieja su kitais skaitmeniniais elementais,atskleidžiant simbiotinius santykius, kuriais žavitės.

Ekrano patobulinimas naudojant 7 segmentų ekranus

IC 7490 randa reikšmingą vaidmenį 7 segmentų ekranuose, palengvindamas struktūrizuotą požiūrį į skaičių.Tokie ekranai yra vyraujantys vartojimo elektronikoje, užtikrinant, kad būtų lengviau perskaityti.Dažnai galite įsigilinti į skirtumus, kaip patobulinti IC 7490, kad pasiektumėte optimalų ekrano našumą-amatą, kuris ne tik padidina jūsų sąveiką, bet ir atveria kelią netikėtam efektyvumui atrasti.Šių ekranų kalibravimas tiksliai išskiria jus nuo naujokų, norinčių mokytis.

Tikslumas skaitmeniniuose laikmačiuose ir laikrodžiuose

Patekęs į skaitmeninių laikmačių ir laikrodžių centrą, IC 7490 atskleidžia savo meistriškumą tiksliai padalijimo metu.Dėl savo įtakos nuo laiko priklausančioms sistemoms, jis suteikia patikimus laiko segmentus, naudojamus operacijoms.Įvaldžius jo sinchronizaciją su papildomais komponentais, reikia apsvarstyti teorijos ir praktinio eksperimento derinį.Šis kruopštus siekis pradinę funkciją paverčia sudėtingomis laiko naujovėmis, kurias puoselėja laiko apskaitos entuziastai.

Suderinta automatizavimas ir valdymas serverių aplinkoje

IC 7490 įtraukimas į automatizuotas valdymo grandines skaitmeninėse sistemose ir serveriai skatina padidėjusį veiklos efektyvumą.Tai organizuoja sudėtingus procesus, tokius kaip užduočių planavimas ir išteklių paskirstymas, kruopščiai sekant operatyvinius ciklus.Tie, kurie patyrė serverio orkestravimo pasinaudojimą šiomis funkcijomis, kad patikslintų serverio pralaidumą, subtiliai formuodami tinklo srauto valdymo dinamiką.Ši protinga programa parodo, kaip giliai integruota technologija iš naujo apibrėžia ir padidina sistemos galimybes.

Išvada

IC 7490 tyrinėjimas šiame straipsnyje pabrėžia rimtą jo, kaip dešimtmečio skaitiklio skaitmeninėje elektronikoje, vaidmenį.Tikslus skaičiavimo ir iš naujo nustatymo galimybes, IC 7490 pasirodė būtina daugelyje programų, kurioms reikalingas patikimumas ir tikslumas.Jo integracija į įvairius įrenginius ne tik padidina našumą, bet ir supaprastina skaitmeninės grandinės dizaino sudėtingumą.Toliau peržengiant skaitmeninės elektronikos ribas, pradiniai principai, kuriuos iliustruoja IC 7490, neabejotinai įkvėps tolesnes naujoves, užtikrinant, kad jis išliks kertinis akmuo kuriant pažangias elektronines sistemas.Šis išsamus IC 7490 tyrimas ne tik praturtina mūsų supratimą, bet ir švenčia jo ilgalaikį aktualumą formuojant technologijos ateitį.
