Elektroninių sistemų projektavimo LGA ir BGA palyginimo vadovas

Šiame straipsnyje sužinosite pagrindinius LGA (Land Grid Array) ir BGA (Ball Grid Array) paketų skirtumus.Suprasite, kaip kiekviena pakuotė yra sukurta, kaip ji jungiasi prie PCB ir kur ji dažniausiai naudojama.Turinyje taip pat palyginama jų struktūra, veikimas ir praktiniai privalumai bei trūkumai.Pabaigoje jūs žinosite, kaip pasirinkti tinkamą paketą pagal savo dizaino poreikius.

Katalogas

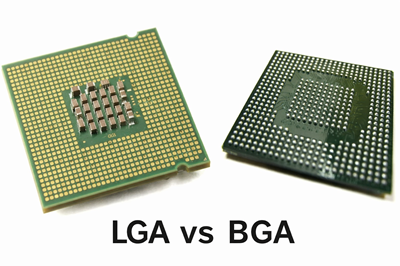

1 pav. LGA ir BGA apžvalga

Kas yra LGA (Land Grid Array)?

2 pav. LGA paketas

LGA (Land Grid Array) yra IC paketo tipas, kuriame komponento apačioje vietoj kaiščių ar litavimo rutulių yra plokščios laidžios trinkelės, vadinamos žemėmis.Šios žemės liečiasi su spyruokliniais kaiščiais, esančiais PCB lizde, sukuriant elektros jungtį be nuolatinio litavimo.Ši konstrukcija plačiai naudojama procesoriuose ir didelio našumo procesoriuose, nes leidžia lengvai įdiegti ir pakeisti.Pačiame pakete nėra litavimo elementų, todėl galutinį ryšį apibrėžia lizdo sąsaja, o ne lustas.Ši konstrukcija taip pat supaprastina vizualinį patikrinimą, nes kontaktai yra pasiekiami ant paviršiaus.

Kas yra BGA (Ball Grid Array)?

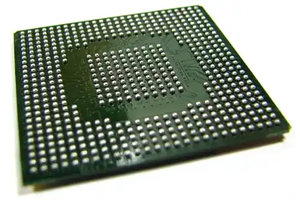

3 pav. BGA paketas

BGA (Ball Grid Array) yra ant paviršiaus montuojamas paketas, kuriame elektros jungtims formuoti naudojami nedideli litavimo rutuliukai apatinėje lusto pusėje.Surinkimo metu šie litavimo rutuliai išsilydo pakartotinio srauto metu ir tiesiogiai sujungiami su PCB plokštėmis, sukurdami nuolatines jungtis.Šis pakavimo būdas įgalina kompaktišką išdėstymą su daugybe jungčių ir nedideliu plotu.BGA paketai dažniausiai naudojami didelio tankio elektronikoje, pavyzdžiui, išmaniuosiuose telefonuose, GPU ir įterptosiose sistemose.Litavimo rutuliai taip pat padeda paskirstyti mechaninį įtempimą visoje pakuotėje veikimo metu.

LGA vs BGA: fiziniai ir struktūriniai skirtumai

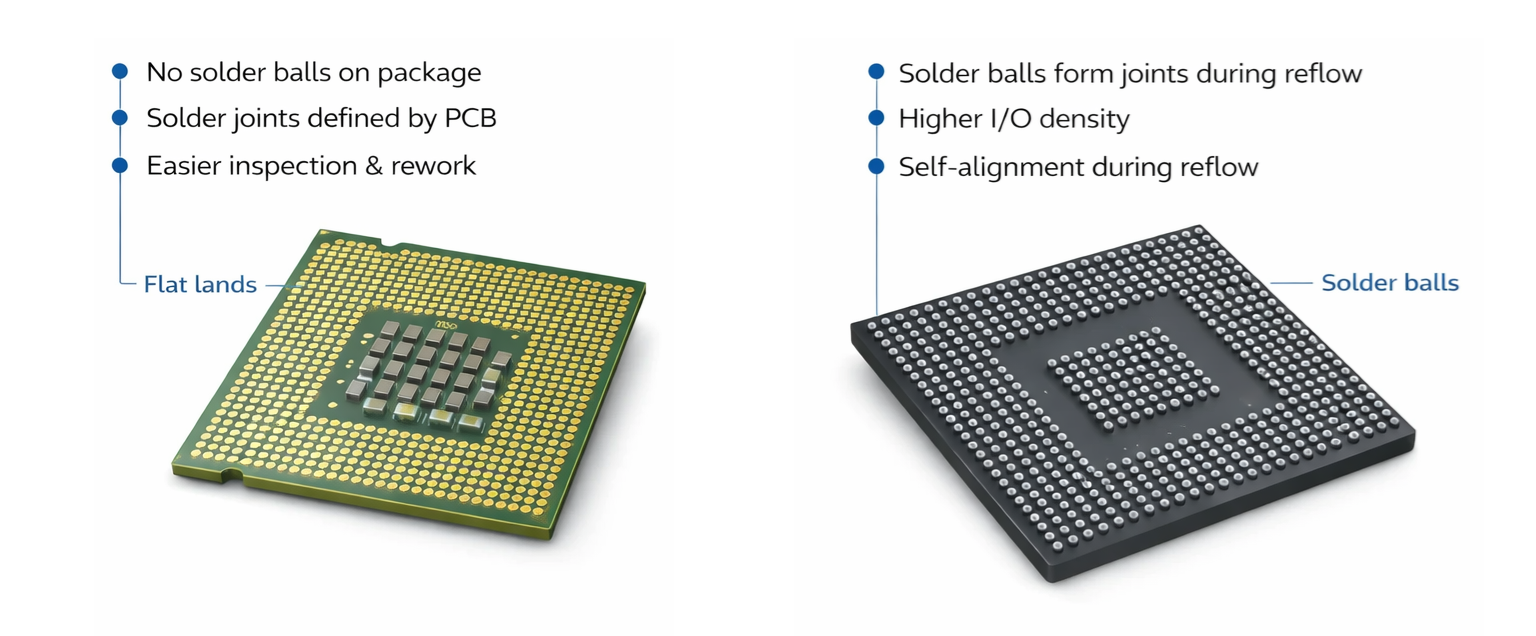

4 pav. Struktūrinis palyginimas

LGA paketuose naudojamos plokščios metalinės plokštės, išdėstytos tinklelyje apatinėje lusto pusėje, kurios sutampa su atitinkamais kaiščiais lizde.Norint išlaikyti patikimą kontaktinį slėgį, šiems paketams reikalinga mechaninė laikymo sistema, pvz., lizdas ir fiksavimo mechanizmas.Litavimo rutuliukų nebuvimas reiškia, kad pats lustas tiesiogiai neprisijungia prie PCB, todėl jį galima nuimti ir naudoti pakartotinai.Išdėstymas apibrėžiamas atviromis kontaktinėmis trinkelėmis, kurios yra aiškiai matomos ir prieinamos apžiūrai.Priešingai, montavimo būdas priklauso nuo tikslaus išlygiavimo lizdo viduje, o ne nuo litavimo tvirtinimo.Kaip matyti paveikslėlyje, plokščias ir vienodas padėklo paviršius išskiria LGA iš kitų pakuotės tipų.

Kita vertus, BGA paketuose yra daugybė litavimo rutulių, kurie veikia ir kaip elektros jungtys, ir kaip mechaniniai inkarai.Šie litavimo rutuliai yra iš anksto pritvirtinti prie pakuotės ir ištirpsta perpylimo proceso metu, kad sudarytų nuolatines jungtis su PCB.Skirtingai nuo LGA, BGA komponentai montuojami tiesiai ant plokštės be lizdo, todėl jų negalima nuimti be specializuotos perdirbimo įrangos.Jungtys yra paslėptos po paketu, todėl vizualinis patikrinimas tampa sudėtingesnis.Litavimo rutuliukų tinklelis taip pat leidžia nustatyti mažesnius tarpus ir didesnį kaiščių skaičių toje pačioje vietoje.Kaip parodyta paveikslėlyje, pakelti sferiniai kontaktai aiškiai išskiria BGA struktūrą nuo plokščių LGA žemių.

LGA vs BGA: šiluminis ir elektrinis našumas

Spektaklis Aspektas	LGA (žemės tinklas Masyvas)	BGA (rutulinis tinklelis Masyvas)
Šiluminis Išsklaidymas	Šilumos perdavimas priklauso nuo lizdo kontakto ir radiatoriaus efektyvumo;šiek tiek mažiau tiesiogiai terminis kelias	Tiesioginis litavimas prijungimas prie PCB pagerina šilumos laidumą ir sklaidos efektyvumą
Šiluminis Atsparumas (θJA)	Paprastai didesnis dėl sąsajos sluoksnių tarp paketo ir PCB	Apatinė šiluminė atsparumas dėl tiesioginio tvirtinimo ir geresnio šilumos srauto kelio
Šiluma Paskirstymo vienodumas	Gali būti netolygus šilumos perdavimas priklausomai nuo kontaktinio slėgio pasiskirstymo	Vienodesnis šilumos paskirstymas per litavimo jungtis ir PCB
Signalo vientisumas	Šiek tiek ilgiau signalo kelias per lizdą gali sukelti varžos pokyčius	Trumpas, tiesioginis jungtys sumažina signalo praradimą ir pagerina vientisumą
Parazitinis Induktyvumas	Didesnis dėl lizdo kaiščiai ir kontaktinė sąsaja	Žemesnis dėl kompaktiškos litavimo rutulinės jungtys
Elektros Atsparumas	Skiriasi priklausomai dėl kontaktinio slėgio ir lizdų kaiščių švarumo	Žemas ir stabilus dėl nuolatinių metalurginių litavimo jungčių
Maitinimo tiekimas Efektyvumas	Geras bet priklauso nuo lizdo kokybės ir kontaktų konsistencijos	Veiksmingesnis dėl mažos varžos kelių ir stabilių jungčių
Aukšto dažnio Spektaklis	Gegužės patirtis nedidelis signalo pablogėjimas esant labai aukštiems dažniams	Labiau tinka RF ir didelės spartos konstrukcijoms dėl minimalaus signalo kelio ilgio
Elektromagnetinis Spektaklis	Šiek tiek aukščiau EMI rizika dėl ilgesnių sujungimo kelių	Mažesnis EMI dėl kompaktiškas išdėstymas ir trumpesnės elektros kilpos
Patikimumas Pagal apkrovą	Spektaklis gali laikui bėgant gali skirtis dėl susidėvėjimo arba užteršimo lizdų kontaktuose	Itin stabilus našumas laikui bėgant dėl fiksuotų litavimo jungčių

LGA privalumai ir trūkumai

LGA privalumai

• Leidžia lengvai montuoti ir pakeisti be litavimo, todėl idealiai tinka atnaujinamoms sistemoms.

• Supaprastina patikrinimą ir priežiūrą, nes kontaktai yra atviri ir pasiekiami.

• Sumažina pakuotės pažeidimo riziką tvarkant, nes ant lusto nėra trapių kaiščių.

• Palaiko didelį kontaktų skaičių, išlaikant mechaninį patikimumą dėl lizdo konstrukcijos.

LGA trūkumai

• Reikalingas lizdas, todėl padidėja bendra sistemos kaina ir plokštės sudėtingumas.

• Kontaktų patikimumas priklauso nuo pastovaus slėgio ir lizdo būklės.

• Didesnis mechaninis plotas, palyginti su tiesiogiai montuojamomis pakuotėmis.

• Gali kilti sujungimo problemų, jei įvyksta užteršimas arba nesutapimas.

BGA privalumai ir trūkumai

BGA privalumai

• Įgalina labai didelį įvesties/išvesties tankį ir kompaktišką šiuolaikinės elektronikos vietą.

• Užtikrina tvirtas mechanines ir elektrines jungtis per litavimo jungtis.

• Pagerina elektrinį našumą trumpesniais signalo keliais ir mažesne induktyvumu.

• Palaiko efektyvų šilumos perdavimą per tiesioginį PCB prijungimą.

BGA trūkumai

• Sunku patikrinti litavimo jungtis, nes jos paslėptos po pakuote.

• Surinkimo ir perdirbimo procesams reikalinga specializuota įranga.

• Nelengvai pakeičiamas prilitavus ant PCB.

• Gali būti sunkiau aptikti gamybos defektus, tokius kaip litavimo tuštumos arba tilteliai.

Kaip pasirinkti tarp LGA ir BGA paketų?

1. Apibrėžkite tinkamumo naudoti reikalavimus

Jei jūsų gaminį reikia lengvai atnaujinti arba pakeisti vietoje, LGA paprastai yra tinkamesnis, nes jį galima įdiegti ne nuolat.Tai ypač svarbu tokiose sistemose kaip staliniai kompiuteriai ar serveriai, kur gali tekti keisti komponentus.Priešingai, BGA yra skirtas nuolatiniam tvirtinimui ir nėra skirtas dažnai keisti.Apsvarstykite, kaip dažnai per gaminio gyvavimo ciklą bus atliekama priežiūra ar atnaujinimas.Pasirinkimas pagal tinkamumą eksploatuoti padeda sumažinti ilgalaikes veiklos sąnaudas ir prastovos laiką.

2. Įvertinkite dydžio ir erdvės apribojimus

Kompaktiškiems įrenginiams, tokiems kaip išmanieji telefonai ar įterptosios sistemos, BGA dažnai pasirenkama dėl mažesnio ploto ir didesnio tankio.LGA reikia papildomos vietos lizdams ir mechaninėms laikymo sistemoms, todėl gali padidėti plokštės dydis.Jei dizainas yra ribotas, ploto sumažinimas yra naudingas bendram gaminio formos veiksniui.BGA leidžia griežčiau išdėstyti ir efektyviau naudoti PCB sritį.Šis veiksmas užtikrina, kad jūsų paketo pasirinkimas atitiks fizinius dizaino apribojimus.

3. Apsvarstykite gamybos galimybes

Jūsų turimas surinkimo procesas vaidina svarbų vaidmenį renkantis pakuotę.BGA reikalingi kontroliuojami litavimo ir tikrinimo įrankiai, pvz., rentgeno sistemos, kurios gali būti prieinamos ne visose gamybos sąrankose.Kita vertus, LGA supaprastina surinkimą, vietoj litavimo naudojant lizdus.Įvertinkite, ar jūsų gamybos linija gali palaikyti BGA surinkimo sudėtingumą.Suderinus pakuotės tipą su gamybos galimybėmis išvengiama gamybos rizikos.

4. Išanalizuoti našumo reikalavimus

Dėl trumpesnių elektros kelių ir geresnio signalo vientisumo didelės spartos ir aukšto dažnio programos dažnai turi naudos iš BGA.LGA vis tiek gali palaikyti didelio našumo programas, bet priklauso nuo lizdo kokybės ir dizaino.Jei jūsų programa yra susijusi su dideliu elektros našumu, paketo pasirinkimas tampa svarbus.Apsvarstykite tokius veiksnius kaip signalo greitis, triukšmas ir energijos tiekimo stabilumas.Tai užtikrina optimalų našumą konkrečiam naudojimo atvejui.

5. Įvertinkite išlaidų apribojimus

Biudžetas apima komponentų ir sistemos išlaidas.LGA gali padidinti sąnaudas dėl lizdų ir mechaninių dalių, o BGA gali sumažinti plokštės sudėtingumą, bet padidinti gamybos išlaidas.Į visas išlaidas turėtų būti įtrauktas surinkimas, bandymai ir galimas pertvarkymas.Įvertinkite išankstinių ir ilgalaikių išlaidų kompromisus.Tinkamo balanso pasirinkimas padeda išlaikyti pelningumą ir mastelį.

6. Nustatykite patikimumo poreikius

Naudojant vibraciją, šiluminį ciklą ar atšiaurią aplinką, BGA dažnai užtikrina didesnį mechaninį stabilumą dėl lituotų jungčių.LGA priklauso nuo mechaninio slėgio, kuris ekstremaliomis sąlygomis gali būti mažiau tvirtas.Patikimumo reikalavimai skiriasi priklausomai nuo pramonės šakos, pavyzdžiui, automobilių ar pramoninės elektronikos.Rinkdamiesi paketą atsižvelkite į aplinkos streso veiksnius.Šis žingsnis užtikrina ilgalaikį gaminio patvarumą ir patikimumą.

LGA ir BGA paketų taikymas

LGA komponentų pavyzdžiai

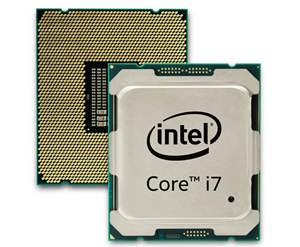

5 pav. LGA komponentų pavyzdžiai

• Staliniai ir serverio procesoriai - Daugelis procesorių, tokių kaip „Intel Core“ ir „Xeon“ serijos, naudoja LGA pakuotę, skirtą diegti pagal lizdą.Tai leidžia atnaujinti arba pakeisti CPU be litavimo.Dizainas palaiko didelį kontaktų skaičių, reikalingą sudėtingoms apdorojimo užduotims atlikti.Jis plačiai naudojamas asmeniniuose kompiuteriuose ir duomenų centruose.

• Tinklo sąsajos valdikliai - Tam tikri Ethernet valdikliai naudoja LGA paketus, kad būtų galima modulinį integravimą pagrindinėse plokštėse.Tai padeda supaprastinti tinklo techninės įrangos priežiūrą ir keitimą.Paketas palaiko stabilias elektros jungtis didelės spartos duomenų perdavimui.Jis dažniausiai randamas įmonės tinklo įrangoje.

• Energijos valdymo IC - Kai kurie galios valdymo įrenginiai naudoja LGA patikimam kontaktui ir šiluminiam veikimui užtikrinti.Plokščias padėklo dizainas užtikrina nuoseklų ryšį su PCB arba lizdu.Šie komponentai naudojami įtampos reguliavimo ir elektros paskirstymo sistemose.Jų konstrukcija palaiko veiksmingą sistemos lygio integraciją.

• RF moduliai - LGA naudojama tam tikruose RF moduliuose, kur reikalingas kompaktiškas dydis ir patikimas kontaktas.Paketas palaiko aukšto dažnio signalo valdymą su stabiliomis jungtimis.Jis dažnai naudojamas ryšio įrenginiuose ir belaidėse sistemose.Struktūra leidžia lengvai integruoti į modulinius dizainus.

• Įterptieji procesoriai - Kai kurie įterptieji skaičiavimo moduliai naudoja LGA pakuotę, kad būtų lankstesni pramoninėse sistemose.Tai leidžia lengviau atnaujinti ir prižiūrėti ilgai veikiančias programas.Paketas palaiko stabilų veikimą kontroliuojamoje aplinkoje.Jis dažniausiai naudojamas automatikos ir valdymo sistemose.

BGA komponentų pavyzdžiai

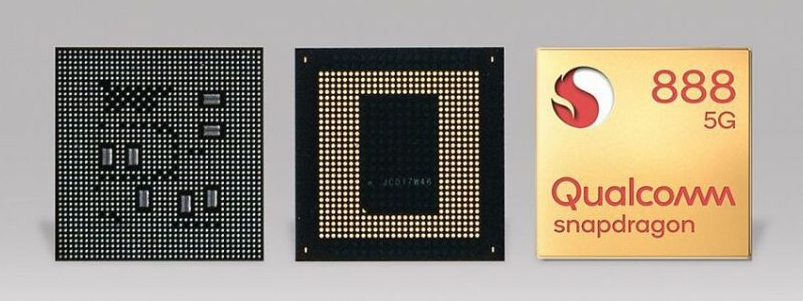

6 pav. BGA komponentų pavyzdžiai

• Grafikos apdorojimo įrenginiai (GPU) - GPU dažniausiai naudoja BGA pakuotę, kad palaikytų didelį kontaktų tankį ir greitą duomenų perdavimą.Kompaktiškas dizainas leidžia integruoti į grafikos plokštes ir nešiojamuosius kompiuterius.Lituotos jungtys pagerina našumą ir patikimumą esant dideliam darbo krūviui.Šis paketas svarbus šiuolaikinėms didelio našumo grafinėms sistemoms.

• Mobilieji SoC procesoriai - Išmaniųjų telefonų procesoriai, tokie kaip „Snapdragon“ serijos, remiasi BGA, kad būtų kompaktiškas ir efektyvus.Paketas palaiko aukštą procesoriaus, GPU ir ryšio funkcijų integraciją.Tai leidžia naudoti plonus įrenginio profilius ir didelę apdorojimo galią.Dėl to jis idealiai tinka mobiliajai ir nešiojamai elektronikai.

• Lauko programuojamų vartų matricos (FPGA) - FPGA dažnai naudoja BGA paketus, kad tilptų daug I/O jungčių.Dizainas palaiko sudėtingas logines operacijas ir didelės spartos ryšį.Šie komponentai naudojami telekomunikacijų, AI ir duomenų apdorojimo sistemose.Paketas užtikrina stabilų veikimą sudėtingose ​​srityse.

• Atminties lustai (DRAM/Flash) - Daugelyje atminties įrenginių naudojama BGA pakuotė, skirta didelio tankio kaupimui ir efektyviam PCB išdėstymui.Mažas plotas leidžia dėti kelis lustus arti vienas kito.Tai pagerina sistemos našumą ir sumažina delsą.Jis plačiai naudojamas buitinėje elektronikoje ir kompiuterinėse sistemose.

• Lustų rinkiniai ir valdikliai - Pagrindinės plokštės mikroschemų rinkiniai ir įterptieji valdikliai dažnai naudoja BGA nuolatiniams ir patikimiems ryšiams.Paketas palaiko sudėtingas funkcijas kompaktiškoje erdvėje.Jis dažniausiai naudojamas nešiojamuosiuose kompiuteriuose, planšetiniuose kompiuteriuose ir įterptosiose sistemose.Dizainas užtikrina ilgalaikį stabilumą ir našumą.

Išvada

LGA ir BGA pirmiausia skiriasi tuo, kaip jungiasi prie PCB: LGA naudoja kontaktus su lizdais, o BGA – litavimo jungtimis.LGA siūlo lengvesnį pakeitimą ir patikrinimą, o BGA užtikrina didesnį tankį, geresnes elektrines charakteristikas ir didesnį mechaninį stabilumą.Kiekvienas paketas turi kompromisų dėl kainos, gamybos ir patikimumo, atsižvelgiant į taikymą.Tinkamos parinkties pasirinkimas priklauso nuo tinkamumo naudoti, erdvės apribojimų, našumo poreikių ir gamybos galimybių subalansavimo.
