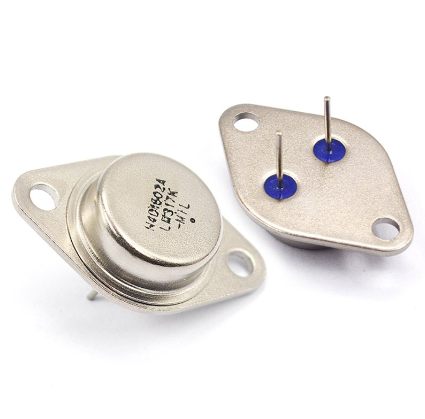

LM317K įtampos reguliatorius (1.2V-37V): „Pinout“, pilnas duomenų lapo suskirstymas ir pagrindinės programos

Šiame straipsnyje mes ištirsime galingą įtampos reguliavimo įrankį LM317K.Šis reguliuojamas įtampos reguliatorius yra skirtas suteikti daugiau nei 1,5A apkrovos srovę, tuo pačiu siūlant plataus išėjimo įtampos diapazoną nuo 1,2 V iki 37 V.Dėl jo pritaikomumo jis yra būtinas komponentas įvairioms programoms, pradedant nuo mažos įtampos mikrovaldiklių sistemų maitinimo iki didelės galios grandinių tvarkymo.„LM317K“ galimybė tiksliai sureguliuoti įtampos išėjimą naudojant tik paprastą rezisyvinį daliklį leidžia efektyvesnius darbo srautus prototipų kūrimo ir tobulinimo metu, todėl sumažėja kelių maitinimo šaltinių poreikis.

Katalogas

LM317K apžvalga

LM317K, Universali monolitinė integruota grandinė yra siūloma įvairiose pakuotėse, tokiose kaip TO-220, ISOWTOT220, TO-3 ir D2 PAK.Šis prietaisas, sukurtas kaip teigiamas reguliuojamas įtampos reguliatorius, gali pasigirti galimybe pristatyti daugiau nei 1,5A apkrovos srovę su išėjimo įtampa, reguliuojama nuo 1,2 V iki 37 V.Naudojant tiesmukišką varžinį daliklį, kad nustatytumėte išvesties įtampą, LM317K supaprastina jūsų procesą, sumažindamas priklausomybę nuo daugelio fiksuotų reguliatorių.

Šis prietaisas pasižymi scenarijais, kai būtinas tikslus įtampos reguliavimas.Elektroninių prietaisų maitinimo šaltiniuose palaikant pastovią įtampą yra kertinis akmuo, skirtas našumui ir ilgaamžiškumui.„LM317K“ lankstumas leidžia jam patenkinti įvairius prietaisų spektrą, nurodant jį kaip ekonomišką ir efektyvų pasirinkimą.Jo platus įvesties įtampos diapazonas ir nepaprasta dabartinė tvarkymo talpa leidžia sklandžiai integruoti į esamas sistemas.Pavyzdžiui, akumuliatoriaus įkrovimo scenarijuose užtikrinimas, kad stabilus ir reguliuojamas išėjimas gali žymiai padidinti įkrovimo efektyvumą ir prailginti akumuliatoriaus tarnavimo laiką.Lengva išėjimo įtampa gali būti modifikuojama naudojant „Rezepsrive Divider“ pabrėžia jo praktinį naudingumą, suderindamas su įvairių programų, tiek paprastų, ir sudėtingų programų poreikiais.

Operacinis efektyvumas yra LM317K prekės ženklas, užtikrinantis patikimą našumą skirtingomis apkrovos sąlygomis.Šis efektyvumas padeda išplėsti elektroninių sistemų eksploatavimo laiką, taip sumažinant dažnai remonto ir priežiūros poreikį.Puikus jo efektyvumo aspektas yra šiluminio reguliavimo ir apsaugos mechanizmai, įterpti į jo projektą, apsaugoti komponentus nuo galimo pažeidimo dėl perkaitimo ir sustiprinant bendrą sistemos tvirtumą ir patikimumą.

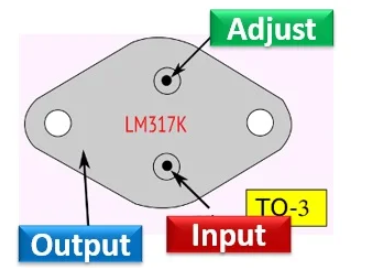

PIN KONFIGURACIJA LM317K konfigūracija

LM317K dizaino modeliai

Elektrinis LM317K simbolis

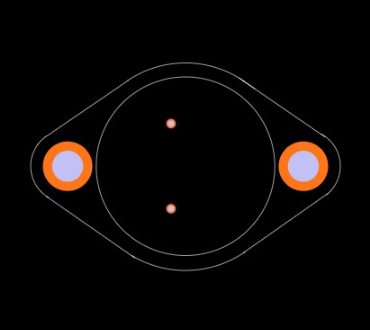

LM317K lentos pėdsakas

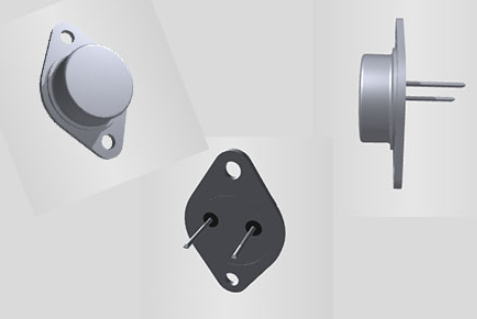

3D LM317K vizualizacija

Pagrindiniai LM317K atributai

Savybė	Aprašymas
Išėjimo įtampos diapazonas	1,2 V - 37 V.
Išvesties srovė	Viršija 1,5a
Linijos ir apkrovos reguliavimas	0,10%
Plūduriuojanti operacija	Tinka aukštai įtampai
Apsaugos mechanizmai	Dabartinis ribojimas, šiluminis išjungimas ir saugus veikimas Ploto (SOA) valdymas

Techninės specifikacijos

Tipas	Parametras
Kalno	Per skylę
Montavimo tipas	Per skylę
Paketas / dėklas	TO-204AA, TO-3
Smeigtukų skaičius	2
Svoris	6.40101g
Darbinė temperatūra	0 ° C ~ 125 ° C.
Pakuotė	Masė
Tolerancija	5%
JESD-609 kodas	E3
Dalies būsena	Pasenęs
Jautrumo drėgmės lygis (MSL)	1 (neribotas)
Terminacijų skaičius	3
ECCN kodas	Ear99
Terminalo apdaila	Matinė skarda (sn)
Pakavimo metodas	Vamzdis
Terminalo padėtis	Apačia
Terminalo forma	PIN/PEG
Funkcijų skaičius	1
Bazinės dalies numeris	LM317
PIN kodas	2
Išėjimų skaičius	1
Įtampa - įvestis (maks.)	40v
Išėjimo įtampa	37v
Išvesties tipas	Reguliuojamas
Maksimali išvesties srovė	1.5a
Išvesties konfigūracija	Teigiamas
Maksimali išėjimo įtampa	37v
Reguliatorių skaičius	1
Min įvesties įtampa	4.2v
Apsaugos ypatybės	Per srovę, per didelė temperatūra
Psrr	80DB ~ 65DB (120Hz)
Etaloninė įtampa	1,3 V.
Min išėjimo įtampa	1,2v
Maitinimo šaltinio atmetimo santykis (PSRR)	80db
Ūgis	8,7 mm
Ilgis	39,5 mm
Plotis	26,2 mm
Pasiekti SVHC	Nėra SVHC
Spinduliuotės kietėjimas	Ne
ROHS būsena	ROHS3 suderinamas
LENGVAS NEMOKAMAS	LENGVAS NEMOKAMAS

LM317K veiklos principų schema

LM317K pakaitalai

Dalies numeris	Aprašymas	Gamintojas
IP117AHVSMD05POWER CIRCUITS	Reguliuojamas teigiamas standartinis reguliatorius, 1,25 V min, 60 V „Max“, CBCC3, keramika, SMD-05, 3 PIN	TT elektronikos rezistoriai
M38510/11704SyxPower grandinės	1.2 V-37V reguliuojamas teigiamas reguliatorius, MBFM2	Teksaso instrumentai
IP117AHVIGPOWER grandinės	1.25 V-60 V reguliuojamas teigiamas reguliatorius, MSFM3, Izoliuotas, TO-257, 3 kaištis	„TT Electronics Power“ ir „Hybrid / Semelab Limited“
OM1320STMPBFPOWER grandinės	Reguliuojamas teigiamas standartinis reguliatorius, 1,2 V min, 37 V Max, MSFM3, izoliuotas, hermetiškas uždarytas, TO-257, 3 kaištis	Tarptautinis lygintuvas
7703405TAPOWER grandinės	Reguliatorius, 1 išėjimas, bipolinė	„Infineon Technologies AG“
OM1321STMPOWER grandinės	Reguliuojamas teigiamas standartinis reguliatorius, 1,2 V min, 57 V Max, bipolinė, MSFM3, TO-257, 3 PIN	„Omnirel Corp“
LM317AHVKR1POWER CIRCUITS	Reguliuojamas teigiamas reguliatorius, MBFM2, TO-3, 3 kaištis	„TT Electronics Power“ ir „Hybrid / Semelab Limited“
IP117HVRPOWER grandinės	Reguliuojamas teigiamas standartinis reguliatorius, 1,25 V min, 60 V Max, mbfm2, to-66, 2 kaiščiai	TT elektronikos rezistoriai
IP117HVSMD1POWER grandinės	1,25 V-60 V reguliuojamas teigiamas reguliatorius, CBCC3, keramika, SMD-1, 3 kaištis	„TT Electronics Power“ ir „Hybrid / Semelab Limited“

LM317K maksimalus reitingai

Simbolis	Parametras	Vertė	Vienetas
Vi - O	Įvesties išėjimo diferencialinė įtampa	40	V
Io	Išvesties srovė	Viduje ribotas	-
Top​	Veikianti sankryžos temperatūra:		° C.
	LM117	-55–150
	LM217	-25–150
	LM317	Nuo 0 iki 125
PTOT​	Galios išsisklaidymas	Viduje ribotas	-
TSTG​	Sandėliavimo temperatūra	-65–150	° C.

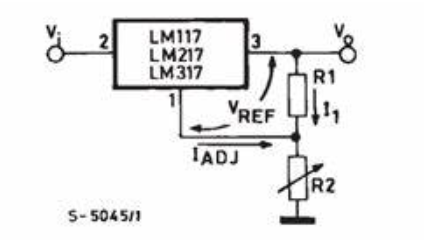

LM317K pagrindinis reguliuojamo reguliatoriaus sąranka

Pažangiosios LM317K naudojimo būdai

LM317K įtampos reguliatorius pasižymi nepaprastu universalumu, nes jo vidinė etaloninė įtampa yra 1,25 V, nustatyta tarp išvesties ir reguliavimo gnybtų.Ši konfigūracija leidžia pastoviai srovei tekėti per išorinį rezistoriaus daliklį, nustatant išėjimo įtampą (VO) kaip VO = VREF (1 + R2/R1) + IADJ R2.Pažymėtina, kad įrenginys sumažina terminą IADJ (100µA Max), kad išlaikytų nuoseklumą, neatsižvelgiant į apkrovos ir linijos pokyčius, todėl IADJ R2 dažnai būna nereikšmingas.Šis vidinis dizainas užtikrina LM317K patikimumą įvairiuose taikymo scenarijuose.

Universalumas įtampos reguliavime

Pagrindinis LM317K atributas yra jo galimybė grąžinti visą ramybės būseną į išvesties terminalą.Tam reikia minimalios apkrovos srovės, kad būtų išvengta įtampos padidėjimo, ir vaidinant aktyvų vaidmenį stabilizuojant sistemas, jautrias nenuspėjamam įtampos svyravimams.Kaip plūduriuojantis reguliatorius, „LM317K“ gali tinkamai tvarkyti aukštos įtampos atsargas, palyginti su žeme, jei įvesties ir išvesties diferencialas išlieka saugus.Šis sugebėjimas tinka daugybei aukštos įtampos programų, daugiausia tvirtų ir pritaikomų galios valdymo sprendimų pasaulyje.

Tikslus dabartinis reguliavimas

Tiesiog įdėdamas fiksuotą rezistorių tarp reguliavimo ir išvesties gnybtų, LM317K gali virsti tikslios srovės reguliatoriumi.Tokios konfigūracijos yra neįkainojamos, kai stabilus dabartinis pristatymas yra atkaklus, pavyzdžiui, įkraunant akumuliatorių ir LED vairavimo scenarijus.Siekiant sustiprinto apkrovos reguliavimo, patartina išdėstyti dabartinį nustatytą rezistorių R1, esantį artumu prie reguliatoriaus ir įžeminimo R2, arti apkrovos žemės.Ši sąranka sumažina galimo įtampos kritimą ir taip pagerina bendrą tikslumą.

Našumo patobulinimas naudojant kondensatorius

Strategiškai pridedant kondensatorius gali žymiai padidinti LM317K našumą.Įvesties apėjimo kondensatorius 0,1 µF.Kondensatorius nuo pritaikymo gnybto iki žemės (C_ADJ).Šie kondensatoriai gali pagerinti atmetimo ir įtampos stabilumą.Be to, įtraukiant išėjimo kondensatorių (idealiu atveju 1µF tantalum arba 25 µF aliuminio elektrolitinis) gali sustiprinti trumpalaikį atsaką.Tai daro įtampos reguliatorių judresnį reaguojant į staigių apkrovos sąlygų pokyčius - tai funkcija, kurią patvirtina praktinė patirtis, pabrėžianti nuolatinio ir tikslaus įtampos reguliavimo poreikį.

Apsaugos priemonės

Norint apsaugoti reguliatorių nuo galimo pažeidimo dėl įvesties ir išėjimo trumpų jungčių, rekomenduojama įrengti apsaugos diodus (kaip pavaizduota 5 pav.).Šie diodai siūlo pagrindinį saugos sluoksnį, palaikantį LM317K ilgaamžiškumą ir patikimumą įvairiose veiklos parametruose.Tokios apsaugos strategijos buvo plačiai priimtos laboratorijoje ir pramoninėje aplinkoje, kur prietaisų gedimai gali sukelti pastebimus veiklos pertraukimus.

LM317K gamintojo informacija

„Stmicroelectronics“, išskirtinis elektronikos ir puslaidininkių pramonės subjektas, gimė 1987 m. Iš Prancūzijos „Thomson“ puslaidininkių ir Italijos SGS mikroelettronikos susijungimo.Bendrovė veikia iš savo pagrindinės būstinės plano-LES-Auates netoli Ženevos, Šveicarijoje.Kadangi didžiausia Europos puslaidininkių lustų gamintoja, „Stmicroelectronics“ daro didelę įtaką technologinei pažangai ir nustato pramonės etalonus.Ši nuostabi pozicija pelnė įmonės pripažinimą ir pagarbą pasaulinėje technologijų bendruomenėje.

„Stmicroelectronics“ demonstruoja savo didžiulį pasaulinį pasiekiamumą per savo regioninę būstinę.Pasaulinė ir EMEA (Europa, Viduriniai Rytai ir Afrika) būstinė yra Ženevoje - strateginių sprendimų ir operacijų, jungiančių įvairius žemynus, centrą.Administraciniais klausimais Nyderlanduose užregistruota kontroliuojančioji bendrovė „Stmicroelectronics N.V.“.Šiaurės Amerikoje, kur klesti technologinės naujovės, bendrovės būstinė yra Coppell mieste, Teksase.Šioje vietoje pabrėžiama stipri įmonės įsitvirtinimas intensyviai konkurencingoje rinkoje.

„Stmicroelectronics“ būstinė Singapūre yra jos veiklos centras Azijos ir Ramiojo vandenyno regione.Ši strateginė vieta yra dinamiškoje ir sparčiai augančioje rinkoje, ši strateginė vieta pasitelkia regioninę gamybos ir technologijų plėtros patirtį.Be to, savo Japonijos ir Korėjos operacijoms įmonė įsteigė būstinę Tokijuje - miesto sinonimas su technologinėmis naujovėmis ir tobulėjimu.China, vienoje įtakingiausių pasaulinių technologijų rinkų, „Stmicroelectronics“ pasirinko Šanchajus savo regioninei būstinei.Šis pasirinkimas sustiprina įmonės buvimą rinkoje, žinomoje dėl didžiulio potencialo ir greito technologinių pažangų.

Duomenų lapas PDF

LM317K duomenų lapai:

Cilindrinės akumuliatorių laikikliai.pdf

Dažnai užduodami klausimai [DUK]

1. Kas yra LM317K IC?

LM317K yra universalus 3 galų teigiamos įtampos reguliatorius.Jis gali tiekti daugiau nei 1,5a su reguliuojama išėjimo įtampa nuo 1,2 V iki 37 V.Jo dizainas yra paprastas, todėl norint nustatyti išėjimo įtampą, reikia tik dviejų išorinių rezistorių.Žinomas dėl tikslios įtampos valdymo, jis tampa būtinas programose, kur dominuoja tikslumas.Vykdydami įvairius praktinius scenarijus, jis stabilizuoja maitinimo šaltinį tiek vartotojams, tiek pramoninei įrangai.Galite įvertinti jo patikimumą, matydami tai kaip patikimą komponentą daugybėje projektų.

2. Kas išskiria LM317K nuo LM317T?

LM317 serija apima kelis modelius, įskaitant LM317K, LM317H, LM317T ir LM317MP.Šie modeliai turi vienodą funkcionalumą.Pagrindinis skirtumas yra pakuotėje, kai „T“ priesaga rodo TO-220 pakuotės tipą.Pakuotės dispersija daro įtaką šilumos išsisklaidymui ir sugebėjimui tvirtinti, siūlant lankstumą dizaino srityje.Pavyzdžiui, „TO-220“ paketas, dažnai pasirinktas projektams, kuriuose yra didesnis šilumos išsklaidymas, yra metalinis skirtukas, kuris pagerina šiluminį valdymą.Galite pasirinkti tinkamą paketo tipą pagal jų konkrečius šiluminius reikalavimus, leidžiančius optimaliai našumui įvairiose aplinkose.
