LM317T įtampos reguliatorius: Alternatyvos, „Pinout“ ir „DataSheet“

Šiame straipsnyje nagrinėjamas LM317T įtampos reguliatorius - universalus komponentas, žinomas dėl savo sugebėjimo koreguoti įtampos išėjimus nuo 1,2 V iki 37 V.Plačiai naudojamas įvairiuose elektroniniuose projektuose, LM317T sujungia paprastumą ir efektyvų našumą.Jo dizainas palaiko lengvą integraciją, kad tiksliai atitiktų įvairius taikymo reikalavimus.

Katalogas

Koks yra LM317T įtampos reguliatorius?

LM317T išsiskiria kaip labai pritaikomas įtampos reguliatorius, įdėtas į TOD20 paketą, žinomą dėl nesudėtingo dizaino ir įspūdingo našumo valdant teigiamą įtampos išėjimus.Jis gali pritaikyti didesnes nei 1,5A sroves, palengvindamas galios valdymą, naudojant „Risx“ daliklį, kad būtų galima tiksliai nustatyti įtampą.Ši galimybė palaiko plačią įtampos diapazoną, sumažindamas kelių fiksuotų reguliatorių poreikį.LM317T būdingos savybės, palaikančios efektyvų galios reguliavimą.Jo įgūdis išlaikyti stabilią išėjimo įtampą, nepaisant kintamų įvesties sąlygų, pabrėžia jo efektyvumą.Naudojant LM317T, jo šiluminės perkrovos apsaugą ir apsaugą nuo trumpojo jungimo, užtikrinant nuoseklų našumą ir atsparumą net reiklioje aplinkoje.LM317T dažnai yra integruotas į įrenginių maitinimo grandines, kuriose yra įvairių įtampos reikalavimų.Sunkus dizainas leidžia lengvai sureguliuoti ir prižiūrėti, siūlant naudą švietimo aplinkoje ir eksperimentinėse sąrankose.

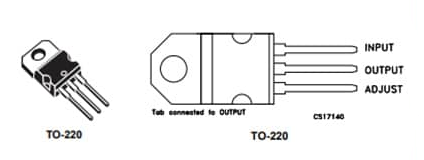

LM317T PIN konfigūracija

PIN kodas Nr	PIN vardas	Aprašymas
1	Sureguliuoti	Šis kaištis sureguliuoja išėjimo įtampą
2	Išėjimo įtampa (VOUT)	Reguliuojama išėjimo įtampa, nustatyta pakoreguotame kaiščio skardinėje gauti iš šio kaiščio
3	Įėjimo įtampa (VIN)	Įėjimo įtampa, kuri turi būti reguliuojama Šis kaištis

LM317T simbolis ir pėdsakas

LM317T ypatybės

Reguliuojamas įtampos diapazonas

Vienas ryškus LM317T aspektas yra jo reguliuojamas įtampos diapazonas nuo 1,2 V iki 37 V, kuris patenkina programas, reikalingas tiksliai suderintą įtampos valdymą.Šis universalumas kreipiasi į daugelį elektroninių programų, sumažindama dizaino komplikacijas.

Dabartinė tvarkymo galimybė

Palaikant sroves, viršijančias 1,5A, LM317T yra pritaikytas didelės paklausos grandinėms, daugiausia dėmesio skiriant stabilumo palaikymui įvairiems galios poreikiams.Ši savybė prisideda prie sklandaus įrenginio veikimo, todėl tai yra vertingas komponentas, kai energijos poreikiai yra nenuspėjami.

Tikslumas reguliavime

„LM317T“ puikiai išlaiko griežtą linijos ir apkrovos reguliavimą esant 0,1%, sumažinant įtampos kintamumą, kuris galėtų sutrikdyti ar skaidyti jautrius komponentus.

Universalus įtampos veikimas

LM317T plūduriuojančios įtampos konstrukcija padidina grandinės išdėstymo lankstumą, palaikydamas jo naudojimą neigiamos įtampos scenarijuose, nereikalaudamas sudėtingų konfigūracijų.Ši galimybė tampa naudinga, kai keli reguliatoriai yra integruoti į vieną sistemą.

Apsaugos savybės

„LM317T“, aprūpintas viršįtampiu apsauga, šiluminiu išjungimu ir SOA valdymu, siūlo tvirtas apsaugos priemones, sustiprina sistemos vientisumą nuo bendrų grėsmių, tokių kaip trumpi jungtys ir perkaitimas.Per šias funkcijas daugelis sukuria harmoningą naujovių ir patikimumo derinį, skatinant į priekį produkto našumą ir ilgaamžiškumą.

LM317T techninės specifikacijos

Tipas	Parametras
Gyvenimo ciklo būsena	Aktyvus (paskutinis atnaujintas: prieš 7 mėnesius)
Kreipkitės į dengimą	Alavas
Montavimo tipas	Per skylę
Smeigtukų skaičius	3
Gamintojo paketo identifikatorius	0015988_TYPEA_REV_T
Pakuotė	Vamzdis
JESD-609 kodas	E3
Jautrumo drėgmės lygis (MSL)	1 (neribotas)
ECCN kodas	Ear99
Funkcijų skaičius	1
Bazinės dalies numeris	LM317
Išėjimų skaičius	1
Išėjimo įtampa	37v
Gamyklos švino laikas	24 savaitės
Kalno	Per skylę
Paketas / atvejis	TO-220-3
Svoris	2.299807G
Darbinė temperatūra	0 ° C ~ 125 ° C.
Tolerancija	5%
Dalies būsena	Aktyvus
Terminacijų skaičius	3
Terminalo padėtis	Vienišas
Terminalo žingsnis	2,54 mm
PIN kodas	3
Įtampa - įvestis (maks.)	40v
Išvesties tipas	Reguliuojamas
Maksimali išvesties srovė	1.5a
Maksimali išėjimo įtampa	37v
Min įvesties įtampa	4.2v
Psrr	80db ~ 85DB (120Hz)
Min išėjimo įtampa	1,2v
Ūgis	9,15 mm
Plotis	4,6 mm
Spinduliuotės kietėjimas	Ne
LENGVAS NEMOKAMAS	LENGVAS NEMOKAMAS
Išvesties konfigūracija	Teigiamas
Reguliatorių skaičius	1
Apsaugos ypatybės	Per srovę, per didelė temperatūra
Etaloninė įtampa	1,25 V.
Maitinimo šaltinio atmetimo santykis (PSRR)	80db
Ilgis	10,4 mm
Pasiekti SVHC	Nėra SVHC
ROHS būsena	ROHS3 suderinamas

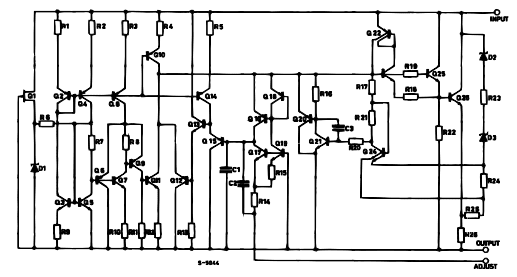

LM317T schema

Alternatyvos LM317T

Dalies numeris	Aprašymas	Gamintojas
LM317KC	3/4 kaištis 1.5a reguliuojamas teigiamos įtampos reguliatorius Nuo 3 iki 220 0 iki 125	Teksaso instrumentai
LM317T#PBF	IC VREG 1.2 V-37 V Reguliuojamas teigiamas reguliatorius, PSFM3, Plastikas, TO-220, 3 kaištis, reguliuojamas teigiamas vieno išvesties standartinis reguliatorius	Linijinė technologija
LM317T/NOPB	IC VREG 1.2 V-37 V Reguliuojamas teigiamas reguliatorius, PSFM3, ROHS reikalavimus atitinkantis, plastikas, TO-220, 3 kaištis, reguliuojamas teigiamas vienvietis išėjimas Standartinis reguliatorius	Nacionalinė puslaidininkių korporacija
LM317T2	1.2 V-37V reguliuojamas teigiamas reguliatorius, PSFM3, plastikas, TO-220, 3 kaiščiai	Ant puslaidininkio

Papildomi LM317T ekvivalentai apima:LM317EMPArLM317AempArLM317LIDRAr LM317LMX, ir kiti.

Kur ir kaip naudoti LM317?

Universalus galios valdymas su kintamos įtampos reikmenimis

LM317 yra plačiai naudojamas kintamos įtampos maitinimo šaltiniuose, nes jis gali sureguliuoti išėjimo įtampos lygį.Švietimo aplinkoje ir elektronikos laboratorijose ji palaiko įvairių grandinių plėtrą ir išbandymą.Esant lanksčiam išėjimo diapazonui nuo 1,25 V iki 37 V, mėgaukitės plačiu galimybių spektru.

Supaprastinami viršįtampiai sprendimai su srovės ribotuvais

Programos, kurioms reikalingas dabartinis apribojimas, LM317 pateikia veiksmingą ir tiesioginį požiūrį.Ši savybė įrodo, kad naudinga akumuliatorių įkrovikliams ir energijos valdymo sistemoms, kai reikia apsaugoti nuo viršįtampio.Įdėjęs rezistorių iš eilės su išvestimi, reguliatorius užtikrina, kad srovė būtų išlaikyta saugiose ribose, išsaugojant tiek maitinimo šaltinį, tiek sujungtus įrenginius.Toks metodas nepaprastai padidina prietaisų ilgaamžiškumą ir patikimumą.

Tikslus variklio valdiklio programų valdymas

LM317 pritaikomumas išplečia savo naudingumą varikliams, kur jis reguliuoja DC variklių įtampą robotikos ir automatikos nustatymuose, siūlydamas tikslų variklio greičio valdymą.Šis reguliatorius palengvina sklandžius pagreičio ir lėtėjimo perėjimus, kurie ypač naudojami programoms, reikalaujančioms tikslių judesių, tokių kaip robotų rankose ar CNC mašinose.Jo efektyvumas teikiant stabilią variklio funkciją kintant apkrovos sąlygoms pabrėžia jos praktiškumą įvairiuose pramoniniuose scenarijuose.

Vertinant pasitraukimo įtampos aspektus

Nepaisant tvirtų savybių, LM317 2,5 V -ATSTABA įtampa reikalauja kruopščiai įvertinti.Šis aspektas gali turėti įtakos jo taikymui žemos įtampos scenarijuose, kai įvesties ir išvesties diferencialas turi būti minimalus.Turite patikrinti, kad įvesties įtampa bent jau šią pašalinimo vertę pralenkia norimą išvestį, kad būtų užtikrintas efektyvus veikimas.Tais atvejais, kai pasitraukimo įtampa gali apriboti funkcionalumą, atsižvelgiant į alternatyvius mažo lašo (LDO) reguliatorius gali būti tinkamesnis, suderinant techninius reikmenis su kūrybiniais sprendimais.

Sustiprintas vaidmuo vartojimo elektronikoje

„LM317“ plačiai naudojamas įvairiose vartojimo elektronikose, tokiose kaip PCS ir DVD grotuvai.Jo patikimumas ir paprastumas siekia IT į galios reguliavimo užduotis, tęsiasi nuo galios tiekimo iki loginių grandinių iki jautrių komponentų stabilizavimo įtampos.Šis universalumas pabrėžia LM317 vaidmenį didinant įrenginio našumą ir patikimumą, prisidedant prie nepertraukiamos buitinių įrenginių funkcijos.

LM317 schemų programos

Įtampos reguliavimas

Reguliuojama LM317 išėjimo galimybė leidžia išlaikyti pastovią įtampos išėjimą, nepaisant įvesties įtampos ar apkrovos sąlygų svyravimų, užtikrinant, kad jautrūs elektroniniai prietaisai veikia patikimai.Įtampos reguliavimas vaidina svarbų vaidmenį tokiose programose kaip akumuliatoriaus įkrovikliai ir nešiojamieji įrenginiai.Stabilus įtampos lygis gali prailginti akumuliatoriaus veikimo laiką ir padidinti įrenginio našumą.

Dabartinis ribojimas

Dabartinis ribojimas yra labai svarbus norint išvengti pertekliaus sąlygų, kurios galėtų pakenkti grandinės komponentams.Automatiškai prisitaikydamas prie dabartinio srauto valdymo, jis yra efektyvus skydas nuo nenumatytų aukštų srovės scenarijų.Praktiniuose nustatymuose to reikia grandinėse, kuriose yra įvairių komponentų su skirtingais srovės įvertinimais, išlaikant saugų ir optimalų veikimą neperkaitinant ar nesėkmingai.

Poliškumo apsauga

Poliškumo apsauga nagrinėja įprastas problemas, tokias kaip neteisingos maitinimo šaltinio jungtys, dažnai susiduriančios su produkto prototipais ar reguliariais koregavimais.Grandinės projektavimas ir priežiūra parodo poliškumo apsaugos vertę užtikrinant ilgalaikį patvarumą ir patikimą našumą esant įvairioms eksploatavimo aplinkybėms.

LM317T paketas

TO-220 (vieno matuoklio) paketo informacija

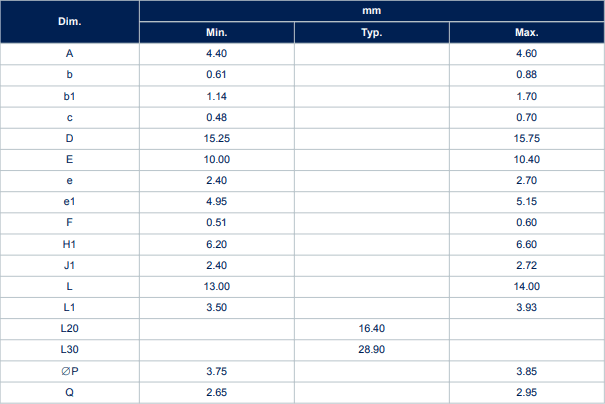

TO-220 (vieno matuoklio) mechaniniai duomenys

LM317T gamintojo informacija

STMICROELECTRONICS yra matomoje puslaidininkių pramonėje, praturtinanti sistemos (SOC) technologijos sistemos kūrimą ir kūrybiškumą.Bendrovės poveikis tęsiasi įvairiose mikroelektronikos programose, darant įtaką pasaulinei pramonei ir skatinant įvairių technologijų susiliejimą.„Stmicroelectronics“ garsėja dėl savo pažangos SOC tirpaluose, sujungdamas įvairias funkcijas į vieną lustą.Ši integracija siekiama padidinti našumą, sumažinti galios naudojimą ir susitraukti bendrą sistemos dydį.„Stmicroelectronics“ įsipareigojimas inovacijoms skatina tyrinėti naujas mikroelektronikos sritis, skatindamas nuolatinį sugebėjimų plėtrą.Jų tyrimų ir plėtros iniciatyvose ne tik siekiama patobulinti dabartines technologijas, bet ir suformuluoti naujus modelius, sprendžiančius šiuolaikines problemas, tokias kaip tvaraus vystymosi ir energijos taupymo.

Duomenų lapas PDF

LM317T duomenų lapai:

LM217, LM317.PDF
