LM339N palyginimas: „Pinout“, „Specifikacijos“ ir „DataSheet“

Straipsnyje aptariamas LM339N lygintuvas, daugiausia dėmesio skiriant jo veikimui, taikymui ir naudai elektroninėse grandinėse.Tai paaiškina, kaip LM339N nustato didesnę iš dviejų įtampų ir išveda dvejetainį signalą, todėl tai yra vertingas komponentas sprendimų priėmimo procesams elektronikoje.Straipsnyje taip pat pabrėžiamas LM339N universalumas tiek vienos, tiek dvigubos tiekimo operacijose, efektyviai sunaudojant energiją ir praktinį naudojimą įvairiose technologinėse ir pramoninėse aplinkose.

Katalogas

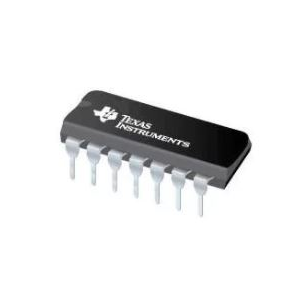

LM339N apžvalga

LM339N yra universalus keturių įtampų palyginimas, idealus tiek vienos, tiek dvigubos tiekimo operacijoms, be vargo prisitaikydamas prie plataus įtampos diferencialo nuo 2 V iki 36 V.Tai užtikrinama palaikant VCC 1,5 V lygyje virš įvesties bendrojo režimo įtampos.Jos gebėjimas efektyviai valdyti energijos suvartojimą įvairiose tiekimo įtampose padidina jos patrauklumą.Be to, atvirojo kolektoriaus išėjimai įgalina laidą ir jungtis, žymiai išplėsdami jo potencialių programų diapazoną.

Dizaino specifiškumas daro LM339N vienareikšmiškai pritaikomus vienos ir dvigubos tiekimo programas, užtikrinant lankstumą įvairiose nustatymuose.Reguliavimo sistemose, kuriose stabilumas ir tikslumas yra labai vertinami, pavyzdžiui, pramoninė automatizavimas ar telekomunikacijos, įtampos lygintuvai, tokie kaip LM339N, atlieka svarbią funkciją.Šioms domenams naudinga komponento galimybė tvarkyti esminius įtampos poslinkius neprarandant stabilumo.Esant scenarijams, teikiant pirmenybę sistemų stabilumui, LM339N pastovus energijos suvartojimas užtikrina nenugalimą našumą, atsižvelgiant į įtampos svyravimus.

LM339N PIN konfigūracija

Nr.	PIN vardas	Aprašymas
1	1out	Palyginimo kaištis 1 lygintuvas
2	2OUT	Paleidimo kaištis 2 lygintuvas
3	VCC	Tiekimo kaištis
4	2in-	Neigiamas palyginimo 2 įvesties kaištis
5	2in+	Teigiamas palyginimo 2 įvesties kaištis
6	1in-	Neigiamas palyginimo 1 įvesties kaištis
7	1in+	Teigiamas lyginamojo įvesties kaištis 1
8	3 colių	Neigiamas lygintuvo įvesties kaištis 3
9	3in+	Teigiamas lygintuvo 3 įvesties kaištis
10	4in-	Neigiamas palyginimo 4 įvesties kaištis
11	4in+	Teigiamas lyginamojo 4 įvesties kaištis
12	GND	Žemė
13	4out	Lyginamojo 4 išvesties kaištis
14	3out	Lyginamojo 3 išvesties kaištis

LM339N simbolis, pėdsakas ir CAD modelis

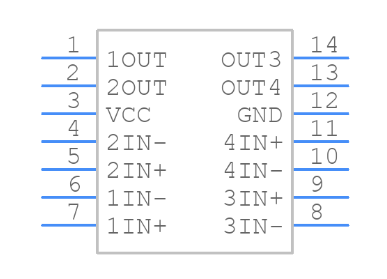

LM339N simbolis

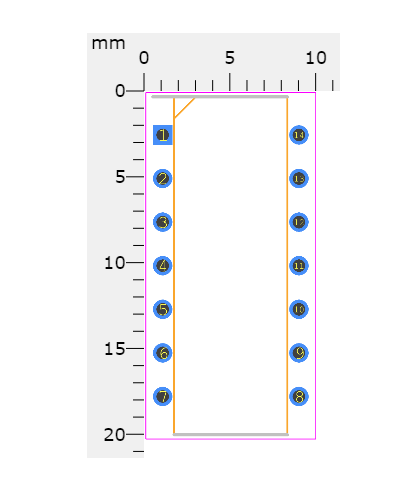

LM339N pėdsakai

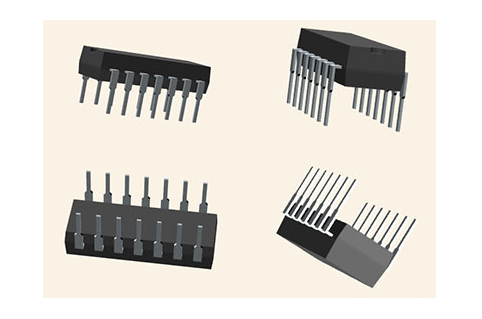

LM339N CAD modelis

LM339N ypatybės

• Platus maitinimo šaltinis: Palaiko 2V - 36 V (vienkartinis tiekimas) ir 1 V - 18 V (dvigubas tiekimas), todėl jis yra pritaikomas įvairiems grandinės dizainams.

• Aukštas tikslumas: Pasižymi maža tipiška 2MV poslinkio įtampa, idealiai tinkančia didelio tikslumo programoms, tokioms kaip jautrios matavimo sistemos.

• Mažos energijos suvartojimas: Veikia tik 1,1MA tiekimo srove, tinkama akumuliatoriams valdyti ir energiją taupantiems prietaisams.

• Minimalios šališkumo dabartinės klaidos: Įvesties paklaidų srovė 25na ir poslinkio srovė ± 5N. Sumažinkite tiksliųjų grandinių paklaidą.

• Aukštos įvesties įtampos tvarkymas: Valdo bendrojo režimo ir diferencinės įvesties įtampą iki maitinimo įtampos, užtikrinant stabilumą nuo įvesties svyravimų.

• Loginės grandinės suderinamumas: Veikia su TTL, DTL, ECL, MOS ir CMOS, supaprastinant integraciją į skaitmenines sistemas ir sumažinant papildomų komponentų poreikį.

LM339N techninės specifikacijos

Tipas	Parametras
Statinė srovė vienam kanalui.(MA)	0,5
Išėjimo srovė Min.(MA)	6
Reagavimo laikas (nuo aukšto iki aukšto) (µs)	0,3
Minimali veikimo įtampa (V)	2
Maksimali darbo įtampa (V)	30
Bendrojo režimo įvesties įtampos diapazonas (VICR) Min.(V)	-
Bendrojo režimo įvesties įtampos diapazonas (VICR) MAX.(V)	3.5
Visas skalė	Ne
Kanalų skaičius	4
Pakuotė/temperatūra (° C)	PDIP-14 /0 ~ 70

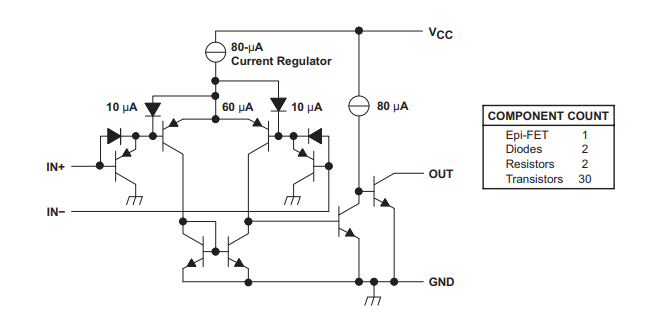

LM339N funkcinė bloko diagrama

Alternatyvos LM339N

• LM239N

• LM2901N

• LM339M/NOPB

LM339N paraiškos

Pramoninės kontrolės sistemos

LM339N yra kertinis pramonės automatikos ir valdymo sistemų akmuo.Pagrindinis jo vaidmuo yra palyginti įtampos lygius su tikslumu ir suaktyvinti veiksmus, pagrįstus iš anksto nustatytomis slenksčiais.Pavyzdžiui, gamybos procesuose LM339N gali stebėti jutiklio išėjimus ir nustatyti, ar tam tikros sąlygos, tokios kaip temperatūra, slėgis ar skysčio lygis, yra saugūs.Aptikus neatitikimą, IC inicijuoja taisomuosius veiksmus, tokius kaip aliarmo suaktyvinimas, sustabdymas mašinas ar reguliuodamas valdymo parametrus.Dėl didelės įvesties varžos ir galimybės veikti esant žemai įtampai, ji yra labai pritaikoma įvairioms pramoninėms aplinkoms-nuo didelio masto gamyklų iki kompaktiškų valdymo plokščių.Užtikrindamas stabilų veikimą net ir atšiauriomis sąlygomis, tokiomis kaip ekstremali temperatūra ar elektrinis triukšmas, LM339N palaiko efektyvumą, saugumą ir operacijų patikimumą.

Automobilių elektronika

Automobilių programose LM339N yra pagrindinis komponentas, skirtas stebėti ir valdyti kelias sistemas, kurios yra naudingos tiek našumui, tiek saugai.Pavyzdžiui, variklių valdymo sistemose jis padeda stebėti jutiklių duomenis, tokius kaip deguonies lygis, variklio temperatūra ir droselio padėtis, užtikrinant, kad variklis veiktų efektyviai ir neviršytų saugių ribų.Tai taip pat puikiai tinka apšvietimo sistemoms, kontroliuojant priekinius žibintus, interjero apšvietimą ir indikatorių signalus.LM339N vaidina svarbų vaidmenį tokiuose saugos mechanizmuose kaip „Airbag“ diegimo sistemos ir stabdžių antiblokavimo sistemos (ABS), kai tikslus įtampos palyginimas su potencialių problemų aptikimu ar gyvybės gelbėjimo atsakymų suaktyvinimas.Sistemos, kurios turi ištverti nuolatinio judesio, virpesių ir svyruojančios temperatūros griežtumą.

Transporto priemonių pramogų ir instrumentų klasteriai

Šiuolaikinės transporto priemonės priklauso nuo pramogų sistemų ir skaitmeninių prietaisų skydelių, kad suteiktų vientisą ir patogią vairavimo patirtį.LM339N yra naudinga šiose sistemose, pagerinant duomenų apdorojimo tikslumą ir reagavimą į pramogų informacinius įrenginius ir prietaisų grupes.Daugialypės terpės sistemose tai padeda valdyti įvestis iš įvairių šaltinių, tokių kaip jutikliniai ekrano, balso komandos ir garso/vaizdo signalai, užtikrinant sklandų perėjimą ir patikimą veikimą.Prietaisų skydelio klasteriuose jis prisideda prie tikslaus informacijos, tokios kaip greičio, degalų lygis, variklio būsena ir naršymo duomenys, vizualizaciją.Įgalinę įtampos palyginimus ir logines operacijas, LM339N užtikrina, kad šios sistemos veiktų be atsilikimo ar klaidų, padidindamos vairuotojo patogumą ir transporto priemonės našumą.

Kūno valdymo moduliai (BCM)

Kėbulo valdymo moduliai yra pagrindinė įvairių elektrinių ir elektroninių funkcijų valdymas transporto priemonėje, tokiose kaip elektriniai langai, centrinis užraktas, sėdynės reguliavimas ir vidinis/išorinis apšvietimas.LM339N yra giliai integruotas į šiuos modulius, veikiančius kaip lygintuvas, kuris įvertina įvesties signalus iš jungiklių, jutiklių ar valdiklių.Pvz., Kai tvarkyklė paspaudžia mygtuką, kad nusuktų langą, LM339N palygina įvesties signalą su iš anksto nustatytomis sąlygomis ir nustato tinkamą atsakymą, pavyzdžiui, įjungus variklį, kad būtų nuleistas langas.Dėl sugebėjimo efektyviai veikti esant mažai galiai ir vienu metu tvarkyti kelis įvestis, todėl jis yra idealus šioms programoms.Be to, jo vaidmuo užtikrinant saugų ir efektyvų energijos pasiskirstymą visame BCM prisideda prie sistemos sutrikimų tikimybės sumažinti ir taip pagerinti bendrą transporto priemonės patikimumą.

Maitinimo šaltinio stebėjimas

Maitinimo šaltiniai yra bet kurios elektroninės sistemos pagrindas, ir jų stabilumas yra svarbus užtikrinant tinkamą komponentų veikimą.LM339N puikiai stebi maitinimo šaltinius, palygindamas įvesties įtampos lygius su iš anksto nustatytais saugiais diapazonais.Jei įtampa nukrenta žemiau arba pakyla virš šių ribų, IC gali sukelti atsaką, pavyzdžiui, išjungti jautrius komponentus, kad būtų išvengta pažeidimo, signalizuojant apie perspėjimą ar aktyvinant atsargines sistemas.Ši galimybė yra svarbi tokiose programose kaip nepertraukiami maitinimo šaltiniai (UPS), akumuliatorių įkrovikliai ir atsinaujinančios energijos sistemos, kuriose įtampos reguliavimas stabilumui ir apsaugai apsaugoti.Dėl mažo energijos suvartojimo ir plataus įtampos diapazono LM339N tampa ekonomišku ir efektyviu sprendimu dėl galios priežiūros užduočių.

Osciliatorių grandinės

Osciliatoriai naudojami periodiniams signalams generuoti kaip laiko nuorodos elektroniniuose prietaisuose.LM339N paprastai naudojamas projektuojant tikslias osciliatorių grandines, nes jos gebėjimas palyginti įtampos lygius su išskirtiniu tikslumu.Pavyzdžiui, jis gali būti sukonfigūruotas taip, kad būtų gaminami kvadratinių bangų signalai, skirti naudoti skaitmeniniuose laikrodžiuose, signalų generatoriuose ar dažnio moduliacijos sistemose.Jo universalumas taip pat leidžia jam veikti laikmačio grandinėse, kur reikia tikslių intervalų, kad būtų galima valdyti procesus, tokius kaip vėlavimo relės, impulsų pločio moduliacija (PWM) ar nuoseklios operacijos skaitmeninėse sistemose.Didelės spartos LM339N veikimas ir žema poslinkio įtampa prisideda prie šių osciliatorių stabilumo ir tikslumo.

Didžiausias aptikimas signalo apdorojime

Didžiausios signalo vertės aptikimas yra daugelio matavimo ir signalo apdorojimo programų funkcija.LM339N gali efektyviai nustatyti maksimalią svyruojančio signalo amplitudę, palygindama įvesties lygius ir išlaikant didžiausią vertę tolesnei analizei.Ši funkcija yra naudinga tokiose sistemose kaip garso signalo apdorojimas, kur ji padeda nustatyti garsiausią garso bangos formos dalį tūrio normalizavimui ar iškraipymų prevencijai.Panašiai bandymo ir matavimo įrangoje IC palengvina tikslius rodmenis, išskiriant smailės vertes nuo triukšmingų ar greitai keičiančių signalų.Jos gebėjimas efektyviai veikti tiek analoginėse, tiek skaitmeninėse sistemose padidina jo naudingumą plačiame piko aptikimo scenarijuose.

Loginio lygio įtampos vertimas

Daugelį elektroninių sistemų susideda iš komponentų, veikiančių skirtingu įtampos lygiais, todėl vertimas į įtampą siekiant užtikrinti suderinamumą ir nuoseklų našumą.LM339N supaprastina šį procesą palygindamas loginius lygius ir verčiant signalus tarp grandinės skyrių su skirtingais įtampos reikalavimais.Pvz., Mišrios signalo sistemoje, kurioje kai kurie komponentai veikia esant 3,3 V, o kiti-5 V, LM339N užtikrina, kad signalai tiksliai konvertuojami neprarandant ar neprarandant informacijos.Ši galimybė naudojama tokiose sistemose kaip mikrovaldikliai, kai periferiniai įrenginiai ir jutikliai gali veikti skirtingais įtampos lygiais.Pateikdamas sklandų loginio lygio vertimą, LM339N įgalina sklandų ryšį tarp komponentų ir padeda išlaikyti bendrą sistemos stabilumą.

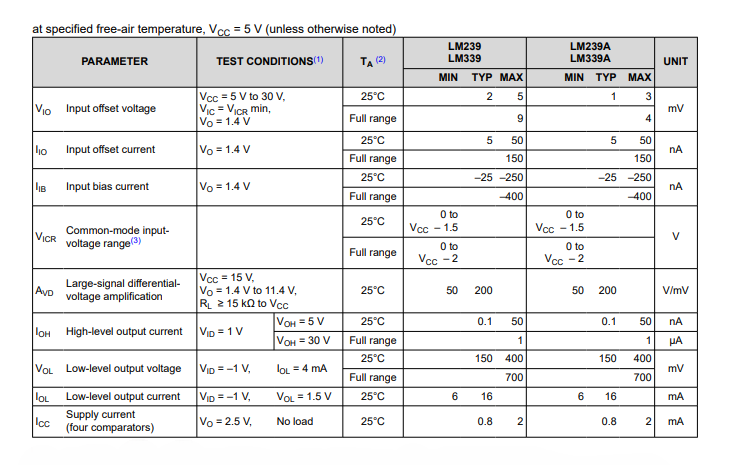

LM339N elektros charakteristikos

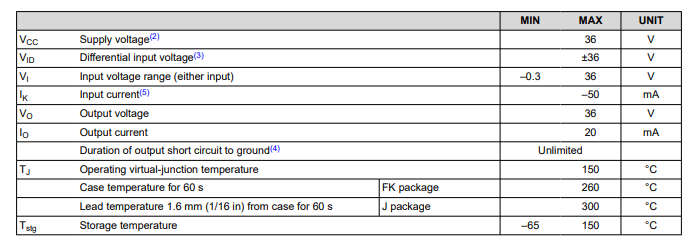

LM339N Absoliutus maksimalus reitingai

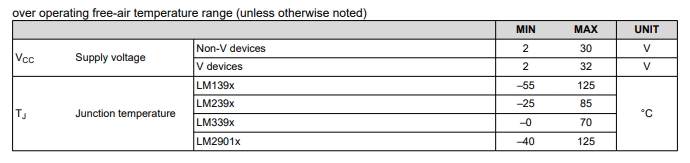

LM339N rekomenduojamos darbo sąlygos

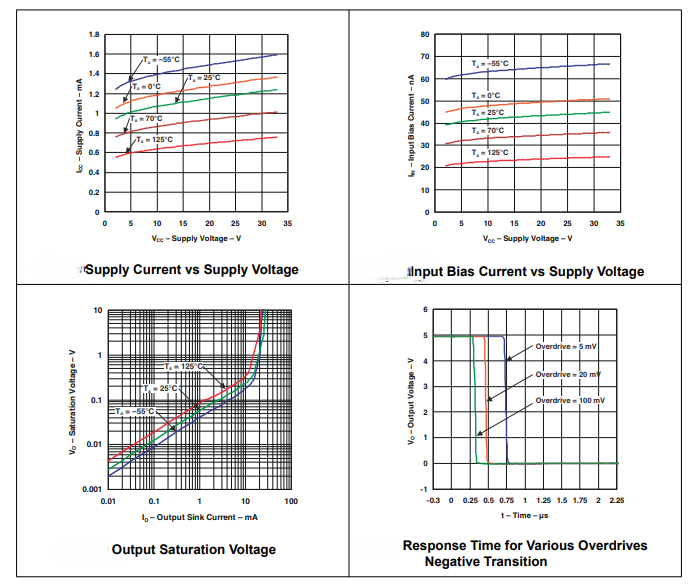

Tipiškos LM339N veikimo charakteristikos

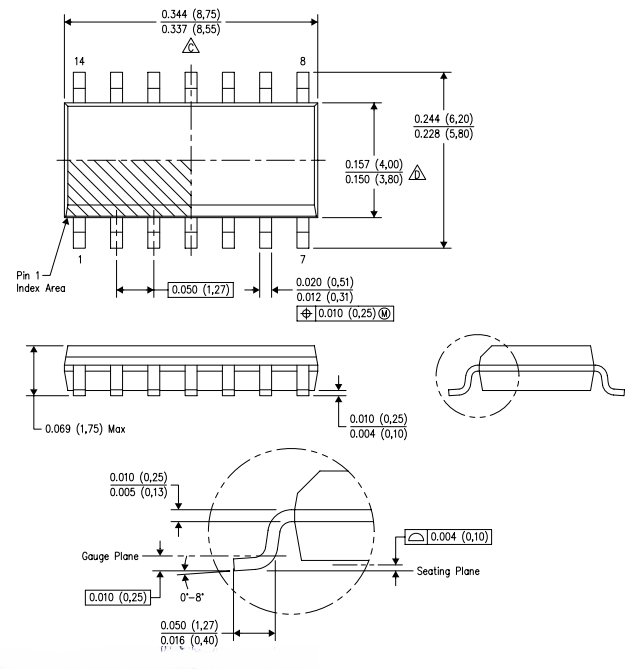

Pakuotė LM339N

LM339N Gamintojo informacija

„Texas Instruments“ (TI) yra pirmaujanti puslaidininkių įmonė, kurioje dirba daugiau nei 30 000 darbuotojų 35 šalyse.Nuo tada, kai 1958 m. Išrado pirmąją funkcinę integruotą grandinę, TI sutelkė dėmesį į analoginių ir įterptųjų apdorojimo lustų projektavimą ir gamybą tokioms pramonės šakoms kaip automobilių, telekomunikacijų ir elektronikos.TI pasaulinę sėkmę lemia kvalifikuota darbo jėga, žinoma kaip „Tiers“, kuri bendradarbiauja spręsdami sudėtingus iššūkius ir pateikia patikimus, pažangiausius produktus.Jų darbas padeda pramonės šakoms patenkinti besikeičiančius technologijų reikalavimus, kartu formuojant naujoves, turinčias įtakos kasdieniam gyvenimui.Daugiau nei šešis dešimtmečius TI liko puslaidininkių pažangos priešakyje.Jos dėmesys naujovėms ir efektyvumui leidžia sukurti aukštos kokybės produktus, kurie peržengia silicio pagrindu sukurtos technologijos ribas.Vykdydamas naujoves ir bendradarbiaudamas, TI ir toliau daro įtaką pramonės šakoms ir tobulina tai, kaip žmonės bendrauja su technologijomis visame pasaulyje.

Duomenų lapas PDF

LM339N duomenų lapai:

Medžiagos rinkinys 30/2017 m. Kovo mėn

„Mult DataSheet“ 11/2018 m. Gruodžio mėn. PDF

2.73KHz.pdf
