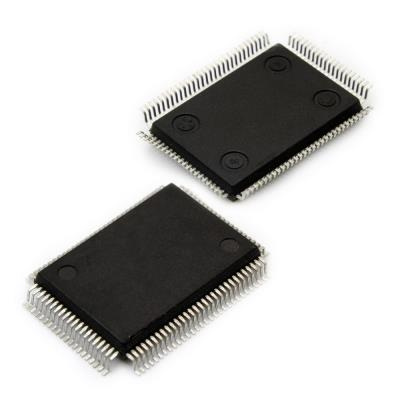

Sužinokite apie EPM7128SQI100-10 CPLD ir kaip jis valdo skaitmeninę logiką

Dažnai norisi vieno įrenginio, kuris galėtų atlikti kelias logines užduotis, nepripildydamas lentos papildomomis dalimis.EPM7128SQI100-10 suteikia jums tą lankstumą, derindamas valdymo logiką, dekodavimą ir signalo nukreipimą viename programuojamame luste.Galite formuoti jo elgesį taip, kad jis atitiktų jūsų grandinės poreikius ir pakoreguoti vėliau, jei viskas pasikeis.Dėl subalansuotos loginės talpos ir nuspėjamo laiko jis puikiai tinka sistemoms, kurioms reikalingas pastovus skaitmeninis valdymas.Paviršiaus montavimo paketas taip pat padeda išlaikyti maketus švarius, tuo pačiu suteikiant daug tinkamų įvesties ir išvesties jungčių.

Katalogas

EPM7128SQI100-10 apžvalga

The EPM7128SQI100-10 yra programuojamas loginis įrenginys, skirtas atlikti pasirinktines skaitmeninio valdymo ir sąsajos užduotis elektroninėse sistemose.Jame yra 128 loginiai elementai, leidžiantys sujungti kelias logines funkcijas į vieną komponentą, o tai padeda supaprastinti grandinių išdėstymą ir sumažinti dalių skaičių.Įrenginys palaiko greitą loginį atsaką, tinkamą laiko valdymui, signalų nukreipimui ir sprendimais pagrįstoms operacijoms.100 kontaktų ant paviršiaus montuojamas paketas leidžia integruoti į kompaktiškų plokščių dizainą, išlaikant stabilų elektrinį veikimą.Įprasti naudojimo būdai apima klijų logiką, būsenos valdymą, adresų dekodavimą ir sąsajos pritaikymą pramoninėse ir įterptosiose programose.Ieškote EPM7128SQI100-10?Susisiekite su mumis norėdami sužinoti esamas atsargas, pristatymo laiką ir kainas.

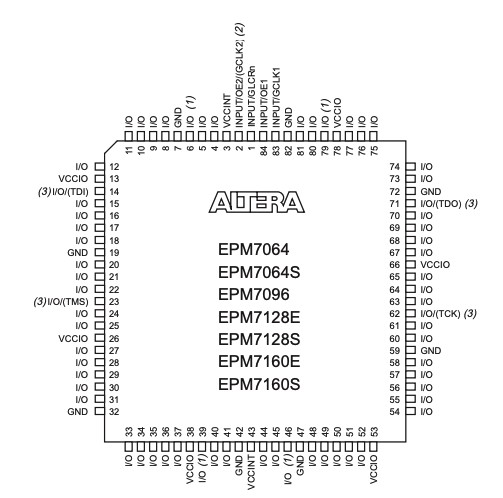

EPM7128SQI100-10 susegimo schema

Kaiščių išdėstymas parodytas 84 kontaktų PLCC paketui, kai signalų pavadinimai ir kaiščių numeriai yra tolygiai paskirstyti visose keturiose įrenginio pusėse.Naudotojo I O kaiščiai užima daugumą pozicijų ir yra susimaišę su tam skirtais maitinimo, įžeminimo ir valdymo kaiščiais, kad būtų palaikomas stabilus veikimas.VCC ir GND kaiščiai dedami reguliariais intervalais, kad būtų užtikrintas nuoseklus energijos paskirstymas visoje pakuotėje.Specialūs visuotinio laikrodžio, išvesties įjungimo ir JTAG funkcijų kaiščiai yra aiškiai pažymėti, kad atskirtų juos nuo bendrosios paskirties I O. Diagrama atspindi standartizuotą išdėstymą, kuris palaiko nuspėjamą signalo nukreipimą, supaprastintą plokštės dizainą ir suderinamumą su susijusiais MAX 7000 serijos įrenginiais.

EPM7128SQI100-10 savybės

Sistemos programuojamos logikos architektūroje

EPM7128SQI100-10 palaiko loginį programavimą tiesiogiai, kai jis yra sumontuotas ant plokštės.Tai leidžia atnaujinti logiką kūrimo metu arba po įdiegimo nepašalinant įrenginio.Tai padeda sumažinti prastovos laiką ir supaprastina peržiūras, kai reikia koreguoti sistemos veikimą.

Vidutinio tankio loginė talpa

Įrenginyje yra 128 makroelementai, leidžiantys viename komponente įgyvendinti kelias logines funkcijas.Ši talpa palaiko valdymo logiką, dekodavimo užduotis ir sąsajų valdymą, tuo pačiu sumažinant papildomų diskrečiųjų loginių įrenginių poreikį.

Struktūrinio loginio masyvo blokų dizainas

Aštuoni vidiniai loginio masyvo blokai organizuoja loginius išteklius nuspėjamu būdu.Ši struktūra palaiko stabilų signalo nukreipimą ir nuoseklų loginį elgesį skirtingomis darbo sąlygomis.

Galimybė naudoti loginius vartus

Turėdamas maždaug 2500 naudojamų loginių vartų, įrenginys gali palaikyti būsenos mašinas, laiko valdymą ir pasirinktines skaitmenines funkcijas.Šis integravimo lygis padeda supaprastinti plokščių išdėstymą ir sumažina bendrą komponentų skaičių.

Lankstus vartotojo įvesties ir išvesties palaikymas

Įrenginys palaiko iki 84 vartotojo konfigūruojamų įvesties ir išvesties kaiščių.Šis lankstumas leidžia susieti su daugybe išorinių signalų, magistralių ir periferinių įrenginių įterptosiose sistemose.

Greitas plitimo delsos našumas

Didžiausia 10 ns sklidimo delsa leidžia įrenginiui greitai reaguoti į įvesties pokyčius.Dėl to jis tinkamas programoms, kurioms reikalingas nuspėjamas laikas ir reaguojantis skaitmeninis valdymas.

Pramoninės temperatūros veikimo diapazonas

Prietaisas sukurtas taip, kad patikimai veiktų pramoniniame temperatūros diapazone.Tai užtikrina stabilų veikimą aplinkoje, kurioje tikimasi temperatūros pokyčių, pvz., valdymo sistemose ir pramoninėje elektronikoje.

EPM7128SQI100-10 techninės specifikacijos

Produkto atributas	Atributo vertė
Gamintojas	Intel
Įtampos tiekimas – vidinis	4,5 V ~ 5,5 V
Tiekėjo įrenginių paketas	100-PQFP (20x14)
Serija	MAX® 7000S
Programuojamas tipas	Sistemoje programuojama
Pakuotė / Dėklas	100-BQFP
Paketas	Padėklas
Darbinė temperatūra	-40°C ~ 85°C (TA)
Makroelementų skaičius	128
Loginių elementų/blokų skaičius	8
I/O skaičius	84
Vartų skaičius	2500
Montavimo tipas	Paviršinis montavimas
Vėlavimo laikas tpd(1) Maks	10 ns
Bazinis gaminio numeris	EPM7128

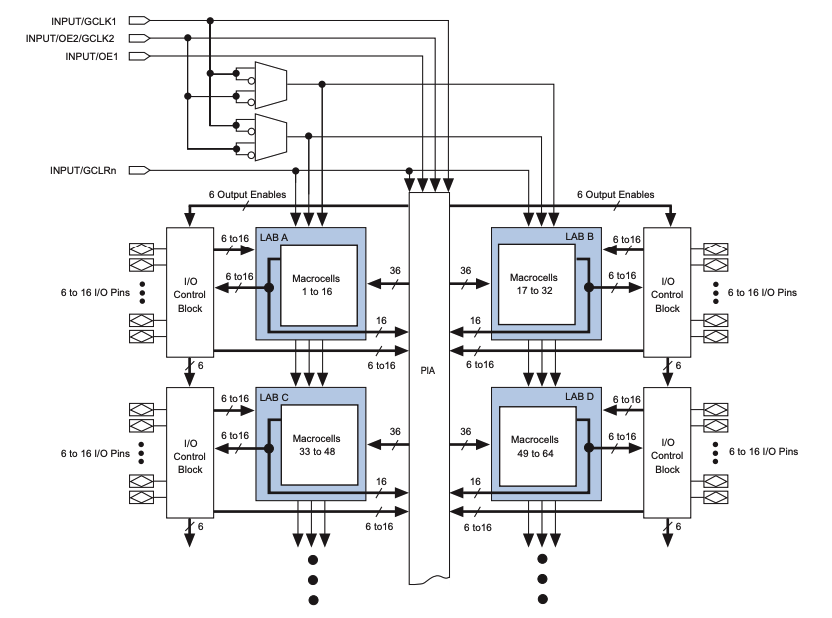

EPM7128SQI100-10 įrenginio blokinė schema

Vidinė architektūra yra išdėstyta aplink kelis loginio masyvo blokus, kurių kiekviename yra apibrėžta makroelementų grupė, naudojama kombinuotoms ir registruotoms loginėms funkcijoms įgyvendinti.Šie loginiai masyvo blokai yra tarpusavyje sujungti per centrinį programuojamą jungčių masyvą, kuris įgalina signalo nukreipimą tarp blokų su nuspėjamu laiko elgesiu.Specialūs I O valdymo blokai supa loginio masyvo blokus ir valdo įvesties buferį, išvesties valdymą, trijų būsenų valdymą ir grįžtamojo ryšio kelius tarp išorinių kontaktų ir vidinės logikos.Visuotiniai ištekliai, įskaitant laikrodžio įvestis, išvesties įjungimo signalus ir visuotinį aiškų signalą, paskirstomi visame įrenginyje, kad būtų palaikomas sinchroninis veikimas ir suderintas išėjimų valdymas.Ši struktūra atspindi EPM7128SQI100-10 naudojamą organizaciją, kuri integruoja kelis loginių masyvų blokus ir makroelementus, kad palaikytų vidutinio tankio programuojamą logiką su deterministiniu signalo nukreipimu ir centralizuotais valdymo keliais.

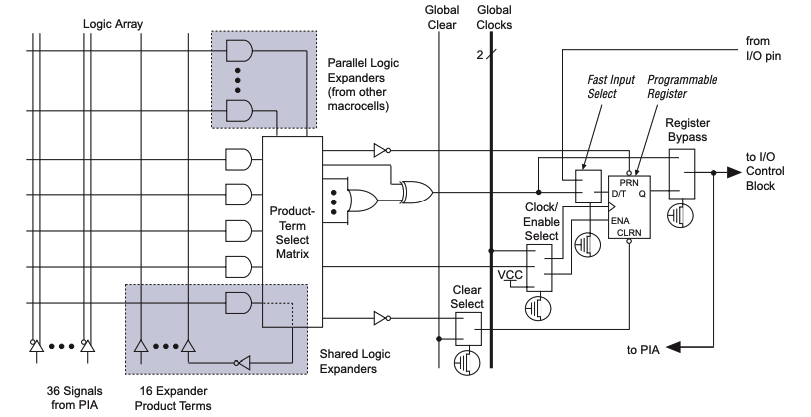

EPM7128SQI100-10 įrenginio makroelementas

Logika vienoje makroląstelėje yra suskirstyta į produkto termino pasirinkimo matricą, kuri gauna įvesties signalus iš programuojamo jungčių masyvo ir vietinių loginių plėtinių.Keli produkto terminai sujungiami, kad būtų sudaryta produktų logikos suma, kuri gali valdyti kombinuotą išvestį arba programuojamą registrą.Registras apima laikrodžio įjungimo, išvalymo, iš anksto nustatytų ir apėjimo kelius, leidžiančius lanksčiai pasirinkti tarp registruoto ir neregistruoto veikimo.Visuotinis laikrodis ir visuotiniai aiškūs signalai nukreipiami tiesiai į makroelementą, kad būtų palaikomas sinchroninis valdymas visame įrenginyje.Išvesties duomenys perduodami į I O valdymo bloką arba grąžinami atgal į jungčių masyvą, leidžiantį pakartotinai naudoti loginius rezultatus ir efektyvų signalo paskirstymą EPM7128SQI100-10.

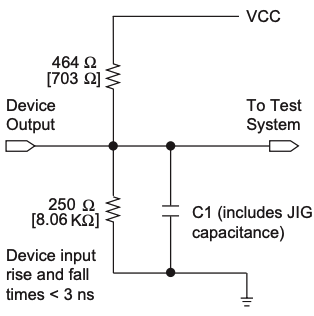

EPM7128SQI100-10 kintamosios srovės bandymo sąlygos

Bandymo konfigūracija apibrėžia elektros sąlygas, naudojamas kintamosios srovės laiko matavimams, nurodant varžines apkrovas, talpinę apkrovą ir signalo kelius tarp įrenginio ir bandymo sistemos.Įrenginio išvestis yra prijungta prie VCC per traukimo rezistorių ir į žemę per apibrėžtą apkrovos tinklą, kuris modeliuoja išvesties pavaros elgesį perjungimo metu.Kondensatorius parodo bendrą apkrovos talpą, įskaitant armatūros efektus, o bandymo sistemos jungtis stebi signalo perėjimus.Įvesties kilimo ir kritimo laikas yra apribotas iki trumpesnio nei 3 ns, kad būtų užtikrintos vienodos matavimo sąlygos.Sąranka atspindi, kaip maitinimo pereinamieji elementai ir įžeminimo srovė gali paveikti stebimą kintamosios srovės veikimą, ir nustato standartizuotas EPM7128SQI100-10 laiko apibūdinimo sąlygas.

EPM7128SQI100-10 pritaikymas

Pramonės valdymo ir automatikos sistemos

EPM7128SQI100-10 dažniausiai naudojamas pramonės valdymo aplinkoje, kad būtų galima atlikti seką, blokuoti logiką ir signalų koordinavimą.Tai padeda valdyti įvesties sąlygas iš jutiklių ir jungiklių ir generuoti stabilius valdymo signalus pavaroms ir valdymo moduliams.Jo programuojama struktūra leidžia pritaikyti valdymo elgseną keičiantis sistemos reikalavimams.

Telekomunikacijų įrangos valdymo logika

Telekomunikacijų įrangoje įrenginys palaiko valdymo kelius, kurie valdo laiką, signalo nukreipimą ir sąsajos koordinavimą.Jis dažnai naudojamas valdymo signalams tarp apdorojimo blokų ir ryšio sąsajų organizuoti, padedant palaikyti tvarkingą duomenų srautą perjungimo ir perdavimo aparatinėje įrangoje.

Tinklo aparatinės įrangos klijų logika

Įrenginys naudojamas kaip klijų logika tinklo aparatinėje įrangoje, kad būtų galima prijungti procesorius, atminties įrenginius ir periferinius komponentus.Jis palaiko adresų dekodavimą, magistralės arbitražą ir signalų derinimą, todėl skirtingi skaitmeniniai blokai gali veikti kartu kompaktiškose tinklo sistemose.

Įterptosios sistemos sąsaja ir dekodavimo logika

Įterptosiose sistemose EPM7128SQI100-10 suteikia sąsajos logiką tarp valdiklių ir išorinių įrenginių.Jis naudojamas adresų dekodavimui, valdymo signalų generavimui ir pagrindiniam protokolų tvarkymui, padedantis supaprastinti sistemos projektavimą ir sumažinti diskrečiųjų loginių komponentų skaičių.

Pasenusios skaičiavimo ir prietaisų sistemos

Įrenginys puikiai tinka senoms skaičiavimo platformoms ir prietaisų sistemoms, kurioms reikalingas stabilus logikos pakeitimas.Jis gali sujungti senesnes atskiras logines funkcijas į vieną programuojamą įrenginį, išsaugant suderinamumą su esamais signalo lygiais ir laiko elgseną.

Protokolų sujungimas ir valstybės mašinos įgyvendinimas

EPM7128SQI100-10 naudojamas protokolų sujungimui ir būsenos mašinoms, valdančioms struktūrizuotus skaitmeninius procesus, įdiegti.Jis palaiko apibrėžtus būsenos perėjimus ir valdymo seką, todėl tinka koordinuoti komunikacijos ir valdymo užduotis skirtinguose sistemos blokuose.

EPM7128SQI100-10 privalumai ir trūkumai

Privalumai

• Palaiko sistemos logikos atnaujinimus nepaimant įrenginio nuo plokštės

• Suteikia 128 makroelementus, tinkančius vidutinio masto valdymui ir sąsajos logikai

• Siūlomas nuspėjamas laikas su maksimalia 10 ns sklidimo delsa

• Veikia pramoniniame temperatūrų diapazone, kad būtų užtikrintas stabilus lauko veikimas

• Apima daug vartotojo konfigūruojamų įvesties ir išvesties kaiščių lanksčiam sąsajai

Trūkumai

• Veikia iš 5 V maitinimo, o tai riboja suderinamumą su žemesnės įtampos sistemomis

• Loginė talpa mažesnė, palyginti su naujesniais programuojamais loginiais įrenginiais

• Energijos suvartojimas yra didesnis nei šiuolaikinės mažos galios programuojamos alternatyvos

• Pakuotės dydis gali netikti labai kompaktiškam arba ribotos erdvės dizainui

EPM7128SQI100-10 Alternatyvos

Dalies numeris	Gamintojas	Pagrindinės savybės	Naudokite atvejį / pastabas
EPM7128SQI100-10N	Intel	128 makroelementai su programuojamumu sistemoje, 5 V vidinio maitinimo diapazonas ir greitas 10 ns maksimalus sklidimo delsas paviršinio montavimo pakete.	Naudojamas skaitmeninių klijų logikos, valdymo logikos ir sąsajos programose, kurioms reikalingas patikimas laikas ir vidutinis loginis tankis.
EPM7128SQI160-10	Intel	Ta pati 128 makroelementų architektūra su 10 ns greičio laipsniu, siūloma didesniame kaiščių skaičiaus pakete, kad būtų padidintas maršruto lankstumas.	Puikiai tinka projektams, kuriems reikalinga papildoma I/O prieiga arba suderinamumas su esamais plokščių išdėstymais.
EPM7128SQI160-10N	Intel	128 makroelementai, sistemoje programuojamas CPLD su stabiliu 5 V veikimu ir išplėstiniu temperatūros palaikymu.	Tinka pramoninėms ir įterptoms sistemoms, kurioms reikalingas patikimas loginis valdymas platesniuose temperatūros diapazonuose.

Apie Intel

„Intel“ yra pasaulinė technologijų įmonė, žinoma kaip daugybės skaitmeninių skaičiavimų ir programuojamų loginių sprendimų kūrimas.Bendrovė turi ilgą puslaidininkių projektavimo kompiuteriams, ryšiams ir įterptinėms sistemoms tobulinimo istoriją.Jo programuojamas logikos portfelis palaiko sistemos valdymą, signalų valdymą ir sąsajos logiką pramoninėse, tinklų ir įterptosiose programose.„Intel“ daugiausia dėmesio skiria keičiamų loginių platformų, kurios subalansuoja našumą, stabilumą ir ilgalaikį platformos palaikymą, teikimą.Jos produktai yra plačiai naudojami tiek nusistovėjusiose sistemų architektūrose, tiek besivystančiose skaitmeninėse konstrukcijose, atspindinčiose stiprų buvimą platesnėje elektronikos ekosistemoje.

Išvada

EPM7128SQI100-10 sujungia loginį valdymą, laiką ir sąsajos valdymą viename programuojamame įrenginyje.Jūs gaunate aiškią struktūrą su loginiais masyvo blokais ir makroląstelėmis, kurios daro elgesį nuspėjamą.Jo kaiščių išdėstymas ir I/O lankstumas padeda supaprastinti plokštės maršrutą.Greitas atsako laikas palaiko stabilų skaitmeninį valdymą daugelyje sistemų.Įrenginys taip pat gerai veikia, kai reikia atnaujinti logiką be techninės įrangos pakeitimų.Apskritai tai yra praktiškas būdas valdyti vidutinio dydžio skaitmeninę logiką vienoje vietoje.
