MCB vs MCCB vs RCCB vs ELCB: Išsamus palyginimo vadovas

Kad elektros sistema būtų saugi ir patikima, jums reikia grandinės apsaugos įtaisų.Šiame straipsnyje sužinosite, kas yra MCB, MCCB, RCCB ir ELCB, kaip jie veikia ir kuo skiriasi vienas nuo kito.Taip pat pamatysite, kur kiekvienas įrenginys naudojamas ir kuo jis tinkamas įvairiose situacijose.

Katalogas

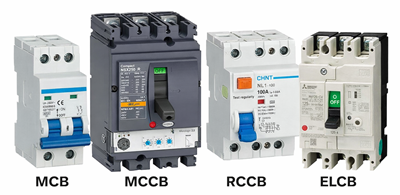

1 pav. MCB vs MCCB vs RCCB vs ELCB

Kas yra MCB (miniatiūrinis grandinės pertraukiklis)?

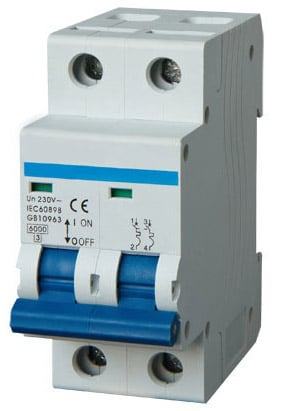

2 pav. MCB (miniatiūrinis grandinės pertraukiklis)

Miniatiūrinis grandinės pertraukiklis (MCB) yra automatinis elektros apsaugos įtaisas, naudojamas apsaugoti žemos įtampos grandines nuo pažeidimų.Jis veikia nutraukdamas elektros tiekimą, kai srovė viršija saugų lygį.Tai padeda išvengti perkaitimo, kurį sukelia perkrovos sąlygos, pvz., per daug įrenginių, prijungtų prie vienos grandinės.Jis taip pat apsaugo nuo trumpųjų jungimų, kai staigus srovės padidėjimas gali sugadinti laidus ir įrangą.MCB greitai suveikia ir atjungia grandinę, kad sustabdytų tolesnę riziką.Jis plačiai naudojamas namuose ir mažuose pastatuose, nes yra patikimas ir lengvai atstatomas po užkliuvimo.

Kas yra MCCB (liet. korpuso grandinės pertraukiklis)?

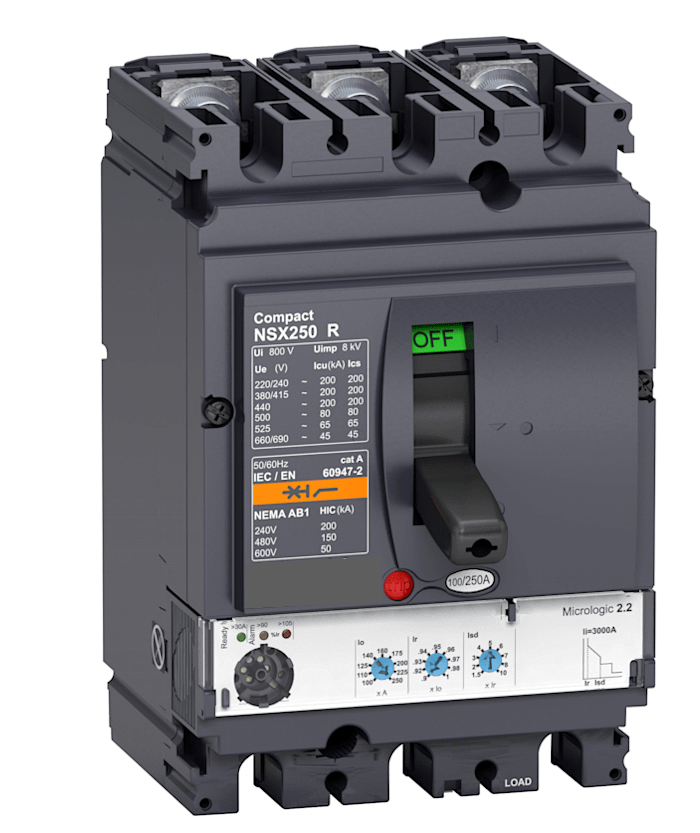

3 pav. MCCB (liet. korpuso grandinės pertraukiklis)

Molded Case Circuit Breaker (MCCB) yra grandinės pertraukiklio tipas, skirtas valdyti didesnius srovės lygius elektros sistemose.Jis naudojamas grandinėms ir įrangai apsaugoti tais atvejais, kai reikia daugiau energijos.MCCB gali nutraukti per didelę srovės srautą, kad būtų išvengta žalos, kurią sukelia perkrova arba gedimo sąlygos.Viena iš pagrindinių jo savybių yra reguliuojami išjungimo nustatymai, leidžiantys vartotojams kontroliuoti, kada pertraukiklis atjungs grandinę.Dėl to jis tinka sistemoms, kurioms reikalinga lanksti apsauga, pagrįsta apkrovos reikalavimais.MCCB dažniausiai naudojami didesnėse elektros sistemose, kur reikalinga didesnės talpos apsauga.

Kas yra RCCB (liekamosios srovės grandinės pertraukiklis)?

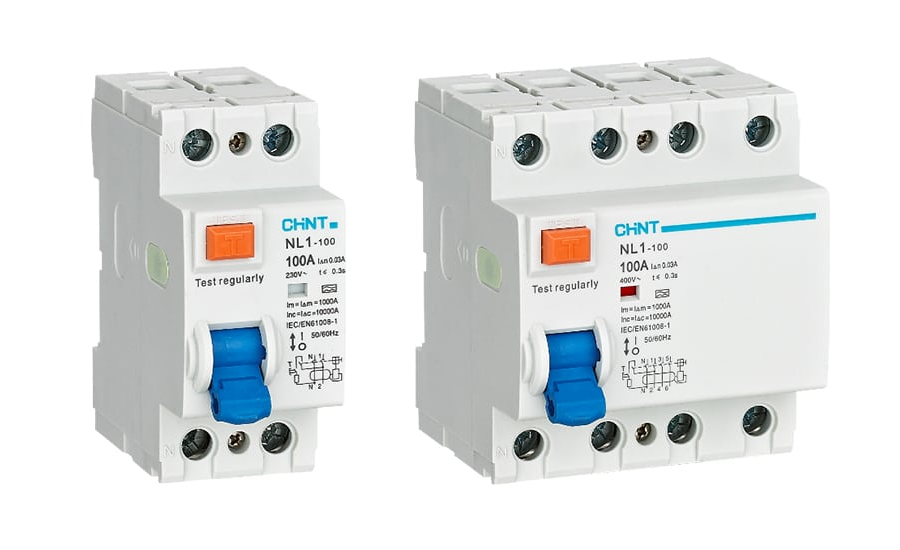

4 pav. RCCB (liekamosios srovės grandinės pertraukiklis)

Liekamosios srovės grandinės pertraukiklis (RCCB) yra saugos įtaisas, naudojamas apsaugoti žmones nuo elektros smūgio.Jis veikia aptikdamas nuotėkio srovę, kuri atsiranda, kai elektra teka už numatyto kelio.Kai aptinkamas šis disbalansas, RCCB greitai atjungia maitinimą.Tai padeda išvengti rimtų sužalojimų ar mirtinų nelaimingų atsitikimų, kuriuos sukelia elektros gedimai.RCCB yra labai jautrūs ir gali per trumpą laiką reaguoti į mažas nuotėkio sroves.Jie dažniausiai įrengiami namuose ir pastatuose, siekiant pagerinti elektros saugą.

Kas yra ELCB (įžeminimo nuotėkio grandinės pertraukiklis)?

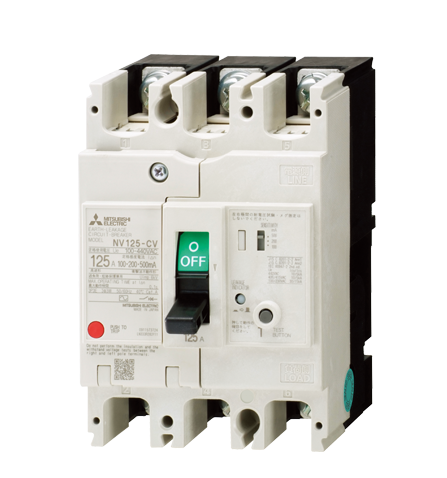

5 pav. ELCB (įžeminimo nuotėkio grandinės pertraukiklis)

Įžeminimo nuotėkio grandinės pertraukiklis (ELCB) yra įtaisas, naudojamas aptikti srovės nuotėkį į žemę.Jis veikia stebint elektros gedimus, dėl kurių srovė gali tekėti nenumatytais keliais.Kai aptinkamas toks nuotėkis, ELCB atjungia maitinimą, kad sumažintų riziką.Yra du pagrindiniai ELCB tipai: valdomas įtampa ir srove.Kiekvienas tipas skirtingai reaguoja į įžeminimo nuotėkio sąlygas.ELCB naudojami siekiant pagerinti saugą elektros sistemose, kur svarbi apsauga įžeminimo.

Skirtumas tarp MCB ir MCCB

Funkcija	MCB	MCCB
Dabartinis reitingų diapazonas	Nuo 0,5A iki 100A	nuo 16A iki 2500A
Įtampos įvertinimas	Iki 240/415V kintamosios srovės	Iki 600 V kintamosios srovės (kinta priklausomai nuo modelis)
Kelionės nustatymai	Sutvarkyta (gamyklinė)	Reguliuojamas (terminis ir magnetinis)
Pertraukimo pajėgumas	nuo 6kA iki 16kA	Nuo 25kA iki 100kA
Galimi stulpai	1P, 2P, 3P, 4P	1P iki 4P
Montavimo tipas	Montuojamas ant DIN bėgelio	Montuojamas skydelyje/pagrinde
Fizinis dydis	Mažas (modulinis)	Didelis (lietas korpusas)
Šiluminė apsauga	Fiksuota bimetalinė juostelė	Reguliuojama šiluminė kelionė
Magnetinė apsauga	Fiksuota momentinė kelionė	Reguliuojamas magnetinis triukas
Lanko gesinimas	Pagrindinis lankinis latakas	Pažangi lanko latako sistema
Veikimo mechanizmas	Perjungimo jungiklis	Perjungimo arba motorizuotas mechanizmas
Atstatyti metodas	Rankinis atstatymas	Rankinis arba nuotolinis atstatymas
Priedų palaikymas	Ribotas (papildomi kontaktai)	Platus (šunto kelionė, UV atleidimas, aliarmai)
Taikymo sritis	Gyvenamasis ir šviesus komercinis	Pramoninis ir sunkus komercinis
Selektyvumo koordinavimas	Ribotas	Aukštas (palaiko koordinaciją studijos)

Skirtumas tarp RCCB ir ELCB

Funkcija	RCCB (liekamosios srovės grandinė pertraukiklis)	ELCB (įžeminimo nuotėkio grandinė pertraukiklis)
Aptikimo principas	Matuoja dabartinį disbalansą (fazė prieš neutralią)	Matuoja įžeminimo įtampą arba nuotėkio srovė (įtampa / srovės tipas)
Eksploatacinis kiekis	Liekamoji srovė (IΔ)	Įžeminimo įtampa (V) arba nuotėkis dabartinis (senesni tipai)
Tipiškas jautrumo diapazonas	10mA, 30mA, 100mA, 300mA	nuo 50 mA iki 500 mA (labai skiriasi)
Kelionės slenksčio tikslumas	nuo ±5 % iki ±10 %	±20% ar daugiau
Reagavimo laikas	≤30 ms (30 mA įrenginiams)	50–200 ms
Priklausomybė nuo įtampos	Nepriklausoma nuo įžeminimo įtampos	Reikia tinkamo įtampos tipo įžeminimo įtampa
Įžeminimo laido reikalavimas	Eksploatacijai nereikia	Reikalingas tinkamas įžeminimas ryšį
Apsauga	Aptinka visus nuotėkio kelius (įskaitant netiesioginį kontaktą)	Apsiriboja gedimų grąžinimu per įžeminimo laidą
Apsaugos nuo smūgio galimybė	Aukštas (30 mA apsaugo žmogų kūnas)	Vidutinis (mažiau patikimas apsauga nuo smūgio)
Montavimo standartas	Plačiai naudojamas šiuolaikinėje IEC sistemos	Daugeliu atvejų pasenę šiuolaikiškai standartus
Galimi tipai	AC, A, F, B tipai	Varomas įtampa ir veikiantis srove (senesnis)
Klaidingas suklupimas	Žemas (stabilus dizainas)	Aukštesnis (paveiktas išorės įtampos sutrikimai)
Selektyvumo parinktys	Galimas (laiko atidėtas RCCB)	Ribotas arba neprieinamas
Taikymo sritys	Gyvenamoji, komercinė, pramoninis	Senesnės instaliacijos, palikimas sistemos
Techninės priežiūros reikalavimas	Žemas (periodiškai tikrinamas mygtukas patikrinti)	Aukštesnis (žemės sistema turi būti reguliariai tikrinama)
Atitikimas šiuolaikiniams kodeksams	Visiškai atitinka (IEC/BS standartai)	Dažniausiai neatitinka arba pasenęs

MCB MCCB RCCB ir ELCB programos

1. Gyvenamųjų namų elektros sistemos

MCB ir RCCB yra plačiai naudojami namuose, siekiant apsaugoti laidus ir žmones.Jie padeda išvengti elektros gaisrų ir sumažina elektros smūgio riziką.Kasdieniam saugumui šie įrenginiai montuojami skirstomuosiuose skyduose.Jų naudojimas užtikrina stabilų ir saugų elektros tiekimą namų ūkiuose.

2. Komerciniai pastatai

Komercinėms sąrankoms reikalinga patikima apšvietimo, ŠVOK ir biuro įrangos apsauga.MCCB dažnai naudojami dėl didesnių apkrovų poreikių.RCCB suteikia papildomą saugos sluoksnį bendroms patalpoms.Šis derinys užtikrina tiek darbo, tiek asmeninę apsaugą.

3. Pramonės įrenginiai

Pramonės įmonės naudoja MCCB sunkioms mašinoms ir didelės galios sistemoms valdyti.Šie įrenginiai valdo dideles sroves ir apsaugo brangią įrangą.Patikima apsauga yra svarbi norint išvengti prastovų ir žalos.Tinkamas naudojimas padidina produktyvumą ir sistemos saugumą.

4. Elektros skirstomieji skydai

Visi keturi įrenginiai gali būti naudojami skirstomuosiuose skyduose, priklausomai nuo sistemos konstrukcijos.Jie padeda valdyti ir apsaugoti kelias grandines nuo gedimų.Tinkamas išdėstymas užtikrina organizuotą ir saugų elektros paskirstymą.Tai tinka tiek mažoms, tiek didelėms sistemoms.

5. Lauko ir atšiauri aplinka

Kai kuriuos įrenginius reikia apsaugoti sudėtingomis sąlygomis, pvz., drėgmės ar dulkių.MCCB ir ELCB gali būti naudojami atsižvelgiant į sistemos poreikius.Šie įrenginiai padeda išlaikyti saugumą net ir nestabilioje aplinkoje.Tinkamo įrenginio pasirinkimas užtikrina ilgalaikį veikimą.

6. Specializuota saugos įranga

Tam tikrose vietose reikia papildomų saugos priemonių, pavyzdžiui, dirbtuvėse ar drėgnose vietose.RCCB paprastai naudojami siekiant sumažinti smūgio riziką tokioje aplinkoje.ELCB taip pat gali būti naudojami ten, kur reikalingas įžeminimo nuotėkio stebėjimas.Šios programos yra skirtos žmonių gyvybės ir įrangos apsaugai.

Išvada

Kiekvienas grandinės apsaugos įtaisas turi skirtingą paskirtį – nuo ​​laidų ir įrangos apsaugos iki žmonių apsaugos nuo elektros smūgio.MCB ir MCCB apsaugo nuo perkrovos ir trumpojo jungimo esant skirtingam pajėgumo lygiui, o RCCB ir ELCB daugiausia dėmesio skiria nuotėkiams ir įžeminimo gedimams.Dėl jų jautrumo, reakcijos ir taikymo skirtumų jie tinka konkrečioms aplinkoms, pavyzdžiui, gyvenamosioms, komercinėms ir pramoninėms sistemoms.Tinkamo įrenginio pasirinkimas priklauso nuo apkrovos, saugos reikalavimų ir sistemos sąlygų, kad būtų užtikrinta veiksminga ir patikima apsauga.
