NMOS tranzistoriai: dizainas, veikimas ir programos

NMOS (N tipo metalo-oksido-semiklaidininkas) tranzistorius yra šiuolaikinės elektronikos kertinis akmuo, derinantis tikslią inžineriją su universaliais funkcionalumais.Šiame straipsnyje pateikiama išsami NMOS struktūros analizė, pabrėžiant jo dizainą, veikimą ir programas.Nuo P tipo silicio substrato iki vartų elektrodo mes tiriame, kaip kiekvienas komponentas prisideda prie jo veikimo.Mes taip pat įsigiliname į įtampos dinamikos vaidmenį formuojant kanalą ir dabartinę moduliaciją, daugiausia dėmesio skirdami pagrindiniams parametrams, tokiems kaip vartų šaltinio įtampa (VG) ir kanalizacijos šaltinio įtampa (VDS).Galiausiai aptariame jo naudojimą atvirkštinės apsaugos grandinėse, parodydami jo efektyvumą apsaugos sistemose.Šis straipsnis siūlo vertingų įžvalgų apie NMOS technologiją.

Katalogas

NMOS struktūros analizė

NMOS (N tipo metalo-oksido-semiklaidininkas) tranzistorius yra puikus sudėtingo dizaino pavyzdys, pagrįstas lengvai dopuotu p tipo silicio substrato, kuriame gausu kilnojamųjų skylių, pavyzdys.Du sunkiai naudojami N+ regionai, gausūs laisvuose elektronuose, yra pagrindiniai, nes jie tarnauja kaip naudingi kanalizacijos ir šaltinio elektrodai.Šie elektrodai, paprastai sudaryti iš aliuminio dėl puikaus laidumo ir suderinamumo su puslaidininkių technologija, yra sukurti atsargiai ir tiksliai, kad būtų galima kapsuliuoti besiūlių elektronų perdavimo projektinį idealą.

Pagrindinis NMOS veikimo yra subtiliai išdėstytas plonas silicio dioksidas (SiO2) izoliacinis sluoksnis.Šis kruopštus sluoksnis sumažina trukdžius, užtikrinant, kad elektronų srautas liko neužsiimtas įrenginyje.Virš šio sluoksnio yra vartų elektrodas, dažnai pagamintas iš polisilikono, sąmoningai esančio tarp šaltinio ir kanalizacijos.Šis tikslus padėties nustatymas leidžia tinkamai valdyti elektronų srautą per N-kanalą-pagrindinė savybė, kuri suteikia NMO universalumą įvairiose elektroninėse programose.

Papildomas NMOS architektūros elementas yra papildomas elektrodas, žinomas kaip birių ar kūno elektrodai, palaikantys kontaktą su substratu.Šis strateginis papildymas lemia našumą skatinantį N kanalo patobulinimą MOS tranzistorių.Įžvalgiai sujungus šaltinį ir substratą, šis dizaino aspektas sumažina slenkstinę įtampą ir padidina įrenginio efektyvumą - tai puikus patobulinimas, dažnai parodytas praktiniuose scenarijuose.

NMOS operacija

VG vaidmuo kanalo dinamikoje ir dabartiniame sraute

NMOS tranzistorius pradeda savo kelionę, kai vartų šaltinio įtampa (VGS) yra lygi nuliui.Esant tokiai būsenai, šaltinis (-ai) ir kanalizacija (D) atsistoja, atskirti dviem PN jungtimis, todėl bet kokia galima kanalizacijos šaltinio įtampa (VDS) atrodo nereikšminga ir paliekant kanalizacijos srovę (ID), svyruojančią netoli nulio.Čia esančiame izoliaciniame SiO2 sluoksnyje atsiranda elektrinis laukas, paskatinantis puikų įkrautų dalelių šokį, kur skylės yra pašalintos, o mažumos elektronai iš p tipo substrato yra įtraukiami, sudarant išeikvojimo sluoksnį.

Kai VG pakyla virš nulio, elektrinio lauko viliojimas sustiprėja, o daugiau elektronų kaupiasi, kad galėtų susirinkti į paviršių.Šis elektronų surinkimo krekendas išlieka tol, kol laidus n-tipo kanalas-žavus laidininkas, vadinamas inversijos sluoksniu-sukelia kanalizaciją ir šaltinį, leidžiantį tęsti srovės šokį.Slenkstinė įtampa (VT) vaidina svarbų vaidmenį šioje simfonijoje, žyminčioje žemiausią VG, reikalingą kanalui sukurti.Jei VGS nugrimzta žemiau VT, NMOS išlieka neveikianti.Kai kanalas egzistuoja, priekinis VDS kibirkšties nutekėjimo srovę, grakščiai tekančią per inversijos sluoksnį.

VD sąveika ir dabartinė moduliacija

Kai VG viršija VT, kanalizacijos šaltinio įtampos (VDS) įtaka NMOS elgsenai atspindi jungiamojo lauko efekto tranzistoriaus elgseną.Išilgai kanalo įvyksta įtampos kritimas, o kanalas plečiasi šalia šaltinio, kuriame yra įtampa, ir susiaurėja šalia kanalizacijos.Kai VDS coliai arčiau (VGS - VT) vertės, kanalas šalia kanalizacijos susiaurėja toliau, galiausiai nuspaustas.Jei VD ir toliau augtų už šios situacijos ribų, žiupsnelio zona tęsiasi link šaltinio, daugiausia paveikdama šį regioną ir ribojant ID eskalavimą.Šiame sodrumo viešpatavime ID atsiduria pirmiausia VG.

Šie veiklos skirtumai primena stebėjimus įvairiuose faktiniuose pritaikymuose, kai formuojant tranzistoriaus pobūdį dominuoja įtampos derinimo subtilumas.Iššifravus VGS, VDS ir ID sąveiką, paaiškėja subtili pusiausvyros, aktyvios norint optimizuoti NMO našumą grandinės sistemose, parodant subtilų puslaidininkių įrenginių meistriškumo meną.

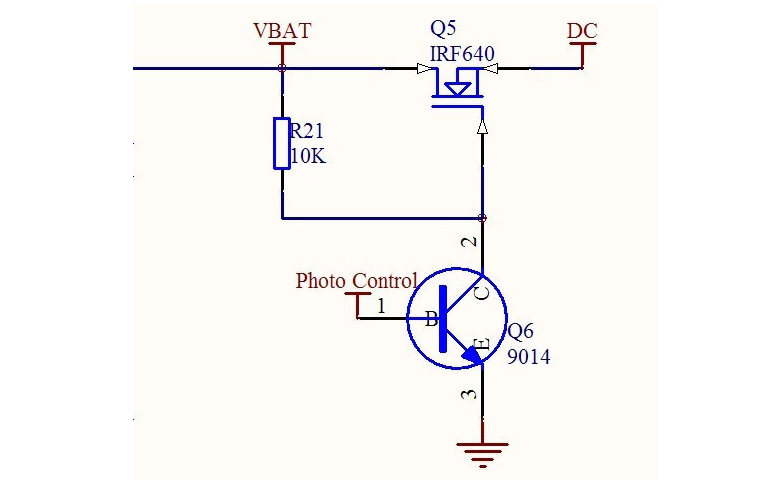

Naudokite atvirkštinės apsaugos grandinėse

Atvirkščių apsaugos grandinių srityje PMOS tranzistoriai suteikia įtikinamą pranašumą.Atsisakydami diodų poreikio, šie komponentai žymiai sumažina įtampos kritimą ir galios išsklaidymą.Vykdant įprastą operaciją, grandinė yra kruopščiai sukurta, kad PMOS būtų visiškai įjungti, kai vartai yra žymiai žemesni nei D gnybtas.Ši apgalvota sąranka skatina efektyvumą ir sistemos stabilumą-koncepciją, kuri buvo pagimdyta per daugelį praktinių naujovių projektavimo grandinėse.Dažnai galite rasti pasitenkinimą pasiekdami tokią vientisą operaciją.

Šios grandinės rodo įspūdingą sugebėjimą apsaugoti nuo galios keitimo scenarijų.Netyčinio poliškumo pasikeitimas, vartų įtampa viršija S gnybtą, todėl PMOS iškart išsijungia.Šis veiksmas užtikrina saugų grandinės veikimą.Grandinės vientisumą ir efektyvumą dar labiau sustiprina bet kurio parazitinio diodo įtakos trūkumas.Galite nuosekliai atkreipti dėmesį į šio mechanizmo patikimumą įvairiose situacijose, atspindėdami bendrą pasitikėjimą jo tvirtumu.
