Atvirojo ciklo ir uždarojo ciklo sistema: pagrindiniai skirtumai, veikimas, pranašumai ir programos

Atvirojo ir uždarojo ciklo sistemos paaiškina, kaip sistema reaguoja, kai jai suteikiate įvestį.Šiame straipsnyje sužinosite, ką kiekviena sistema veikia, kaip ji veikia ir kodėl grįžtamasis ryšys yra svarbus kontroliuojant rezultatus.Taip pat pamatysite, kuo skiriasi jų komponentai ir programos.Taip lengviau suprasti, kur kiekviena sistema dažniausiai naudojama.

Katalogas

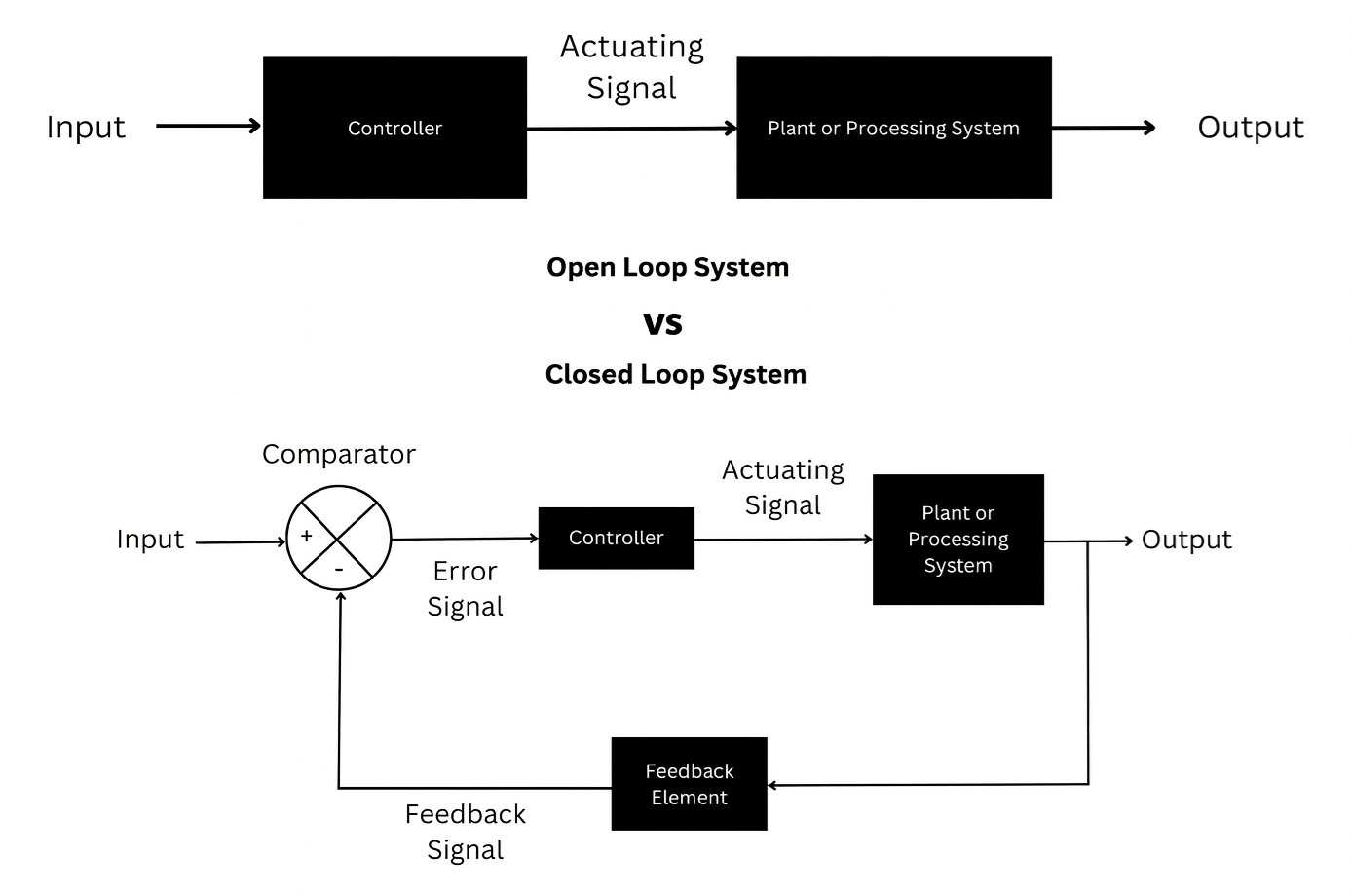

1 pav. Atvirojo ciklo ir uždaro ciklo sistema

Kas yra atvirojo ciklo sistema?

Atvirojo ciklo sistema yra valdymo sistemos tipas, kuriame išėjimas nėra stebimas arba lyginamas su įėjimu.Valdymo veiksmas taikomas tik remiantis duota įvestimi, neatsižvelgiant į faktinį sistemos sukurtą rezultatą.Kadangi nėra grįžtamojo ryšio mechanizmo, sistema pati negali aptikti ar ištaisyti klaidų.Bet koks pokytis ar trikdymas tiesiogiai veikia išvestį be reguliavimo.Sistemos elgsena visiškai priklauso nuo iš anksto nustatytų nustatymų arba kalibravimo.Atvirojo ciklo valdymo sistemos paprastai apibrėžiamos dėl jų paprastumo ir automatinio klaidų taisymo nebuvimo.

Kas yra uždarojo ciklo sistema?

Uždarojo ciklo sistema yra valdymo sistema, kuri nuolat lygina tikrąjį išėjimą su norimu įėjimu, naudodama grįžtamąjį ryšį.Skirtumas tarp įvesties ir išvesties, vadinamas klaidos signalu, lemia valdymo veiksmą.Šis atsiliepimais pagrįstas palyginimas leidžia sistemai automatiškai reaguoti į nukrypimus.Valdiklis koreguoja savo išvestį, kad sumažintų arba pašalintų klaidą.Dėl to sistema išlaiko glaudesnį suderinimą su norimu našumu.Uždarojo ciklo sistemos apibrėžiamos pagal jų gebėjimą savarankiškai reguliuoti grįžtamąjį ryšį.

Atvirojo ciklo ir uždarojo ciklo sistemos komponentai

Komponentas	Atidarykite kilpą Sistema	Uždaryta Kilpų sistema
Įvestis / Atskaitos signalas	Naudoja įvestį pradėti veikti, tačiau jis nėra lyginamas su išėjimu.	Naudoja įvestį kuri nuolat lyginama su faktine produkcija.
Valdiklis	Siunčia fiksuotą valdymo veiksmas, pagrįstas tik įvestimi.	Sureguliuoja nuolat kontroliuokite veiksmus, remdamiesi atsiliepimais.
Pavara / Valdymo elementas	Veikia pagal kontrolieriaus komandą be patikrinimo.	Modifikuoja savo veiksmas, pagrįstas grįžtamuoju ryšiu iš sistemos.
Išvestis / Procesas	Išvestis yra pagaminti, bet neišmatuoti ar pataisyti.	Išvestis yra stebima ir koreguojama, kad atitiktų norimą vertę.
Jutiklis / Matavimo prietaisas	Nėra jutiklio naudojamas produkcijos matavimui.	Jutikliai išmatuoti išvestį ir siųsti duomenis į valdiklį.
Atsiliepimai Kelias / Palyginimas	Nėra atsiliepimų kelio arba klaidos palyginimas.	Atsiliepimo kelias ir lygintuvas yra būtini norint aptikti klaidas.

Kaip veikia atvirojo ir uždarojo ciklo sistema?

Open Loop sistema

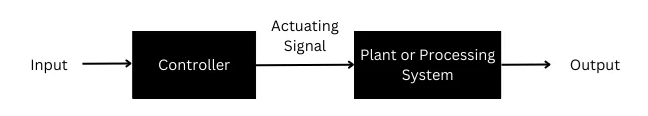

2 pav. Atviros kilpos sistemos blokinė diagrama

Atvirojo ciklo sistema veikia apdorodama įvesties signalą, netikrindama gautos išvesties.Kaip parodyta paveikslėlyje, įvestis tiesiogiai perduodama valdikliui, kuris generuoja įjungimo signalą.Šis paleidimo signalas siunčiamas į gamyklą arba perdirbimo sistemą, kad būtų sukurta išvestis.Išvestis juda tik į priekį ir jokia forma negrąžinama į valdiklį.Kadangi nėra grįžtamojo ryšio kelio, valdiklis neturi informacijos apie faktinį išėjimą.Sistema baigia savo veiklą, kai pagaminama produkcija, nepaisant to, ar ji atitinka numatytą rezultatą.

Uždarojo ciklo sistema

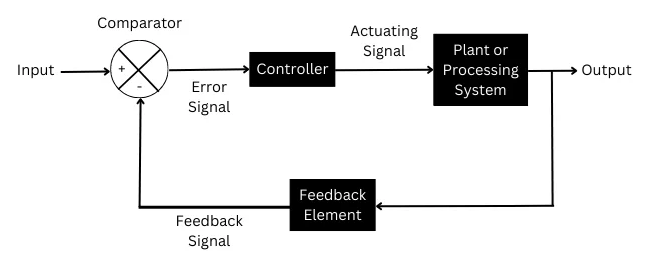

3 pav. Uždarojo ciklo sistemos blokinė schema

Uždaro ciklo sistema veikia nuolat lygindama išvestį su įėjimu, kad valdytų sistemos atsaką.Paveiksle įvestis pirmiausia siunčiama į lyginamąjį įrenginį, kur jis lyginamas su grįžtamojo ryšio signalu iš išėjimo.Šis palyginiklis sukuria klaidos signalą, kuris parodo skirtumą tarp norimos įvesties ir faktinės išvesties.Tada klaidos signalas siunčiamas į valdiklį, kuris generuoja atitinkamą įjungimo signalą.Šis paleidimo signalas skatina gamyklą arba perdirbimo sistemą gaminti išvestį.Išėjimas per grįžtamojo ryšio elementą grąžinamas į lyginamąjį įrenginį, sudarydamas visą kilpą, leidžiančią nuolat reguliuoti.

Atvirojo ciklo ir uždarojo ciklo sistemos programos

Taikymas Plotas	Atidarykite kilpą Sistema	Uždaryta Kilpų sistema
Namų ūkis Buitinė technika	Skalbimas mašinos (pagrįstos laikmačiu): veikia fiksuotą laiką netikrindami išvesties.	Termostatai oro kondicionieriuose ir šaldytuvuose: reguliuokite temperatūrą naudodami grįžtamąjį ryšį.
Šildymas ir Maisto gaminimas	Mikrobangų krosnelė orkaitės (valdomos pagal laiką): kaitinimas priklauso tik nuo iš anksto nustatyto laiko.	Reguliuojama temperatūra orkaitės: reguliuokite šilumą naudodami jutiklius.
Eismas ir Transportas	Fiksuotas laikas šviesoforai: keiskite signalus pagal iš anksto nustatytą laiką.	Kruizas valdymo sistemos: palaikykite transporto priemonės greitį naudodami grįžtamąjį ryšį.
Pramoninis Mašinos	Konvejeris Diržai: važiuokite pastoviu greičiu be apkrovos stebėjimo.	Pramoninis variklio greičio reguliavimas: išlaiko greitį esant įvairioms apkrovoms.
Galia ir Elektros sistemos	Bazinis akumuliatorius įkrovikliai: tiekti fiksuotą įtampą arba srovę.	Automatinis įtampos reguliatoriai (AVR): Palaikykite stabilią išėjimo įtampą.
Automatika ir Valdymas	Laikmačio pagrindu laistymo sistemos: veikia iš anksto nustatytą trukmę.	PLC pagrindu proceso valdymo sistemos: reguliuokite operacijas naudodami jutiklio grįžtamąjį ryšį.
Robotika ir Judesio valdymas	Paprasta pasikartojančios mašinos: atlikite fiksuotus judesius.	Servo varikliai ir robotų rankos: tiksliai valdykite padėtį ir greitį.
Skystis ir Lygio valdymas	Rankinis vanduo siurbliai: veikia be lygio jutimo.	Automatinis vandens lygio reguliatoriai: paleiskite ir išjunkite siurblius pagal grįžtamąjį ryšį.

Atviro ir uždaro ciklo sistemos privalumai

Atviros kilpos sistemos privalumai

• Paprastas dizainas ir lengvai suprantamas

• Maža kaina dėl mažiau komponentų

• Greitas reakcijos laikas

• Lengva konstrukcija ir priežiūra

• Nereikia jokių jutiklių ar grįžtamojo ryšio elementų

• Stabilus veikimas be grįžtamojo ryšio sukeltų virpesių

• Idealiai tinka fiksuotoms ir numatomoms darbo sąlygoms

Uždarojo ciklo sistemos privalumai

• Didelis tikslumas dėl nuolatinio grįžtamojo ryšio

• Automatinis klaidų aptikimas ir taisymas

• Mažiau veikiami išorinių trikdžių

• Geresnis veikimas esant įvairioms apkrovos sąlygoms

• Padidėjęs patikimumas ir nuoseklumas

• Gebėjimas stabilizuoti nestabilius procesus

• Tinka sudėtingoms ir tikslioms programoms

Atvirojo ir uždarojo ciklo sistemų trūkumai

Atviros kilpos sistemos trūkumai

• Nėra grįžtamojo ryšio, todėl klaidų ištaisyti negalima

• Mažesnis tikslumas nei uždarojo ciklo sistemos

• Labai jautrus trikdžiams ir parametrų pokyčiams

• Išvestis visiškai priklauso nuo kalibravimo

• Prastas prisitaikymas prie besikeičiančių sąlygų

• Netinka sudėtingam arba tiksliam valdymui

Uždarojo ciklo sistemos trūkumai

• Sudėtingesnis projektavimas ir įgyvendinimas

• Didesnė kaina dėl jutiklių ir grįžtamojo ryšio komponentų

• Reikia reguliarios priežiūros ir kalibravimo

• Lėtesnis atsakas dėl grįžtamojo ryšio apdorojimo

• Nestabilumo arba svyravimų pavojus, jei netinkamai suprojektuotas

• Grįžtamojo ryšio elementų gedimas gali turėti įtakos sistemos veikimui

Atviro ciklo sistema prieš uždarojo ciklo sistemą

Parametras	Atidarykite kilpą Sistema	Uždaryta Kilpų sistema
Atsiliepimai buvimas	Nėra atsiliepimų naudojamas kelias.	Atsiliepimo kelias yra svarbi sistemos dalis.
Kontrolė Veiksmas	Kontrolinis veiksmas priklauso tik nuo įvesties signalo.	Kontrolė veiksmas priklauso nuo klaidos tarp įvesties ir išvesties.
Klaida Pataisymas	Klaidos negali aptikti arba ištaisyti automatiškai.	Klaidos yra nuolat aptinkama ir taisoma.
Tikslumas	Žemas tikslumas dėl atsiliepimų nebuvimo.	Didelis tikslumas dėl nuolatinio grįžtamojo ryšio kontrolės.
Sudėtingumas	Paprasta sistema struktūra ir dizainas.	Sudėtingesnis dėl jutiklių ir grįžtamojo ryšio grandinių.
Stabilumas	Natūralu stabilus nustatytomis sąlygomis.	Stabilumas priklauso nuo tinkamo grįžtamojo ryšio dizaino.
Reagavimo laikas	Greičiau atsakymas, nes grįžtamasis ryšys neapdorojamas.	Šiek tiek lėčiau dėl grįžtamojo ryšio ir palyginimo proceso.
Sutrikimas Tvarkymas	Labai veikiami išorinių trikdžių.	Mažiau paveiktas nes grįžtamasis ryšys kompensuoja trikdžius.
Patikimumas	Mažiau patikimas pasikeitus eksploatavimo sąlygoms.	Patikimesnis įvairiomis sąlygomis.
Jutiklis Reikalavimas	Jutikliai yra neprivaloma.	Jutikliai yra reikalingas produkcijos matavimui.
Priežiūra	Lengva išlaikyti dėl paprastos konstrukcijos.	Reikalauja reguliari priežiūra ir kalibravimas.
Prisitaikymas	Vargšas prisitaikymas prie apkrovos ar aplinkos pokyčių.	Aukštas prisitaikymas prie pokyčių ir trikdžių.

Išvada

Atvirojo ciklo sistemos yra paprastos ir pigios, tačiau negali ištaisyti klaidų, nes nenaudoja grįžtamojo ryšio.Uždarojo ciklo sistemos naudoja grįžtamąjį ryšį, kad sureguliuotų išvestį, todėl jos tampa tikslesnės ir patikimesnės.Komponentų, veikimo, pranašumų ir apribojimų skirtumai parodo, kaip grįžtamasis ryšys įtakoja sistemos elgesį.Šių sistemų pasirinkimas priklauso nuo reikalaujamo tikslumo, sudėtingumo, sąnaudų ir eksploatavimo sąlygų.
