„P82B96 BipoLar IC“ vadovas: DUOMENYS, 3D MODELIS ir duomenų lapo analizė

„P82B96 IC“ yra universalus sprendimas, skirtas palengvinti sklandų ryšį tarp I2C magistralės ir įvairių kitų magistralės konfigūracijų, todėl tai yra rimtas šiuolaikinės elektronikos komponentas.Jo gebėjimas palaikyti dvikryptį loginio lygio sąsają tarp skirtingos įtampos ir dabartiniai standartai padidina jo vertę sudėtingose ​​grandinės dizainuose.Nesvarbu, ar tai naudojama automobilių sistemose, pramoninėje aplinkoje, ar vartojimo elektronikoje, „P82B96“ suteikia galimybę užtikrinti patikimą, didelio našumo ryšį tarp mikrokalderių, jutiklių ir kitų periferinių įrenginių, neatsižvelgiant į įvairias elektrines savybes.

Katalogas

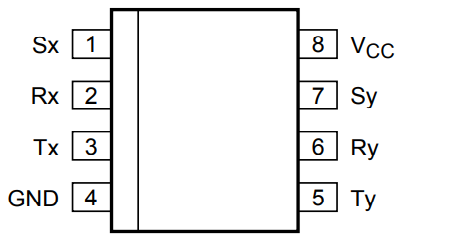

P82B96 PINOUT

CAD P82B96 modelis

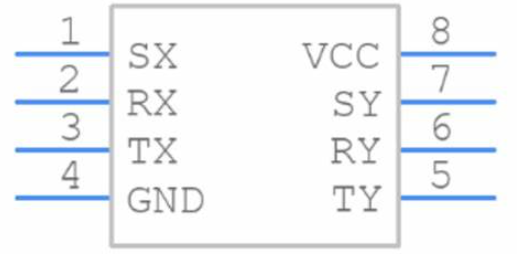

Simbolis

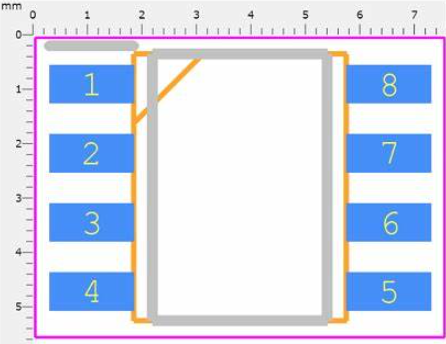

Pėdsakas

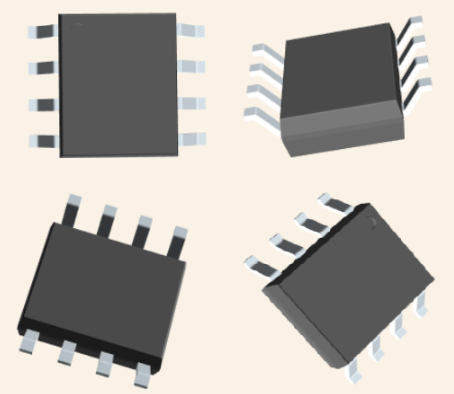

3D modelis

P82B96 apžvalga

P82B96 IC yra sukurta taip, kad būtų galima pasiūlyti neužkrečiamą, dvikryptę sąsają tarp standartinės I2C magistralės ir kitų magistralės konfigūracijų.Ši IC tiltų I2C-BUS logiką skirtingoms magistralėms, turinčioms skirtingą įtampą ir srovės charakteristikas, įskaitant 350 µA SMBU ir 3,3 V loginius įtaisus, ir jis netgi tęsiasi iki 15 V lygių arba žemo impulsų linijos.Tai sklandžiai valdo šias sąsajas, išlaikydamas originalius „i2C-Bus“ protokolus ir laikrodžio greitį.IC reikšmingai palengvina „i2C-Bus“ mazgo apkrovą, išskirdamas jį nuo naujų ar nuotolinių „i2c-bus“ mazgų.Ši izoliacija sumažina nerimą dėl prietaisų skaičiaus ar jų fizinio išdėstymo I2C sistemoje, taip veiksmingai pašalinant tokius apribojimus.„P82B96“ taip pat palaiko SDA ir SCL signalų perdavimą subalansuotomis linijomis, tokiomis kaip susuktos poros arba su opto sujungimu, siūlant lankstus ir patikimus sujungimus.

Dažnai galite vertinti p82b96, kad supaprastintumėte sudėtingas I2C konfigūracijas.Pvz., Tais nustatymais, kai prietaisai yra paskirstomi dideliais atstumais arba demonstruoja įvairias elektros charakteristikas, „P82B96“ suteikia praktinį ir efektyvų lankstumo laipsnį.P82B96 universalumas palaikant įvairias programas apima ne tik tipinius naudojimo atvejus.Pavyzdžiui, pramoninėje automatikoje, kur būtinas tvirtas ryšys per didelius atstumus, IC tinkamumas tvarkyti aukštos įtampos linijas, nepakenkiant I2C signalo vientisumui, yra gyvybiškai svarbi.

Be to, pagrindinės integracijos elektronikoje, kur pagrindiniai integracijos tankis ir mažos energijos suvartojimas, minimalus „P82B96“ srovės ir aukštos įtampos nuokrypis suteikia aiškių pranašumų.Galite sukurti sistemas, kurios yra kompaktiškos ir efektyvios energijai, pasinaudodami įvairiomis IC sąsajos galimybėmis.Telekomunikacijų metu IC gebėjimas išlaikyti signalo ištikimybę įvairiose sąsajose yra padeda sukurti atsparios komunikacijos infrastruktūrą.

P82b96 charakteristikos

Savybė	Aprašymas
Dvikryptis Duomenų perdavimas	Įgalina I2C-BUS signalų dvikryptis duomenų perdavimas
Talpa isolation	Izoliatai Talpa, leidžianti iki 400 pf SX/SY pusėje ir iki 4000 pf TX/TY šalis
Aukštas kriauklės galimybė	TX/TY Išėjimai gali nuskęsti iki 60 ma, tinkamų vartoti mažą impulsą arba Aukšto pajėgumo autobusai
Ilgalaikis operacija	Atramos 400 kHz operacija mažiausiai 20 metrų atstumais (žr. AN10148)
Platus Tiekimo įtampos diapazonas	Veikia su 2 V iki 15 V maitinimo įtampos diapazonu, nepriklausomai nuo I2C-BUS logikos lygiai SX/SY pusėje
Signalas padalijimas izoliacijai	Skilimai I2C-BUS signalai į priekį/atvirkštinis TX/RX, TY/RY poras, skirtas sąsajoms su sąsajomis Optoelektriniai izoliatoriai
Žemas energijos suvartojimas	Savybės Maža tiekimo srovė
ESD apsauga	ESD Apsauga: viršija 3500 V HBM, 250 V DIP, 400 V SO PACKE MM ir 1000 V CDM
Užraktas Nemokama operacija	Užraktas Nemokamas, sukurtas naudojant bipolinį procesą be užfiksuotų konstrukcijų
Galima Pakuotės	Siūloma DIP8, SO8 ir TSSOP8 pakuotėse

Techninės specifikacijos

Čia yra struktūrizuota NXP USA Inc. techninių specifikacijų lentelė. P82b96td, 112.

Tipas	Parametras
Gamykla Švino laikas	7 Savaičių
Montavimas Tipas	Paviršius Kalno
Paketas / Atvejis	8-Soic (0,154, 3,90 mm plotis)
Paviršius Kalno	Taip
Sąsaja Standartai	Bendrasis Tikslas
Veikia Temperatūra	-40 ° C. ~ 85 ° C.
Pakuotė	Vamzdis
Paskelbta	2003 m
JESD-609 Kodas	E4
Dalis Būsena	Aktyvus
Drėgmė Jautrumo lygis (MSL)	1 (Neribotas)
Numeris terminacijų	8
Tipas	Buferis, Redriver
Terminalas Baigti	Nikelis/paladis/auksas (Ni/pd/au)
Paraiškos	I2c
Įtampa - Tiekimas	2v ~ 15v
Terminalas Pozicija	Dvigubas
Terminalas Forma	Gulė Sparnas
Viršūnė Regenčių temperatūra (° C)	260
Numeris funkcijų	2
Tiekimas Įtampa	5v
Laikas@piko „Reflow“ temperatūros max (-os)	30
Bazė Dalies numeris	P82B96
Išvestis	2 laidai Autobusas
Kaištis Skaičiavimas	8
JESD-30 Kodas	R-PDSO-G8
Kvalifikacija Būsena	Ne Kvalifikuotas
Numeris kanalų	2
Dabartinis - Tiekimas	900µA
Įvestis	2 laidai Autobusas
Vairuotojas Bitų skaičius	2
Imtuvas Bitų skaičius	2
Duomenys Įkainis (maks.)	400 kHz
Talpa - Įvestis	7pf
Ilgis	4,9 mm
Ūgis Sėdi (maks.)	1,75 mm
Plotis	3,9 mm
Rohs Būsena	ROHS3 Suderinamas

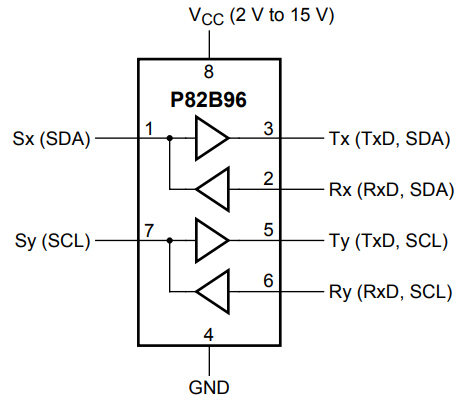

P82B96 blokinė schema

Alternatyvos P82B96

Modelio numeris	Gamintojas	Aprašymas
P82b96pn, 112	NXP Puslaidininkiai	P82b96p - Dvigubas dvikryptis autobusų buferis DIP 8 PIN
P82b96pe4	Teksasas Instrumentai	Dvigubas Linijos siųstuvas-imtuvas, PDIP8, ROHS reikalavimus, plastiką, DIP-8
9,4e+11	NXP Puslaidininkiai	IC Speciali mikroprocesoriaus grandinė, PDIP8, DIP-8, Mikroprocesorius IC: kita
P82b96p	Teksasas Instrumentai	2 bitų Dvikryptė iki 85 ° C.

Palyginami produktai

Dalies numeris	Gamintojas	Paketas / atvejis	Tiekimo įtampa	Įvestis	Jautrumo drėgmės lygis (MSL)	Gamyklos švino laikas	Ilgis	Išvestis	PIN kodas	Peržiūrėti palyginti
P82b96td, 112	NXP JAV Inc.	8-Soic (0,154, 3,90 mm plotis)	5 v	2 laidai Autobusas	1 (Neribotas)	7 Savaičių	4.9 mm	2 laidai Autobusas	8	P82b96td, 112 VS PCA9601D, 118
PCA9601D, 118	NXP JAV Inc.	8-Soic (0,154, 3,90 mm plotis)	3.3 V	2 laidai Autobusas	1 (Neribotas)	7 Savaičių	4.9 mm	2 laidai Autobusas	8	PCA9601D, 118 Vs p82b96td, 112
PCA9600D, 118	NXP JAV Inc.	8-Soic (0,154, 3,90 mm plotis)	5 v	2 laidai Autobusas	1 (Neribotas)	7 Savaičių	4.9 mm	2 laidai Autobusas	8	PCA9600D, 118 Vs p82b96td, 112
PCA9600D, 112	NXP JAV Inc.	8-Soic (0,154, 3,90 mm plotis)	5 v	2 laidai Autobusas	1 (Neribotas)	7 Savaičių	4.9 mm	2 laidai Autobusas	8	PCA9600D, 112 Vs p82b96td, 112

P82B96 programos

Sąsajos universalumas

„P82B96“ išsiskiria sąsajomis, susijusiomis su I2C kaiščiais, veikiančiais su logikos lygiu, nuo 5 V iki 3 V ar net iki 15 V.Ši savybė pasirodo neįkainojama mišrioje įtampos aplinkoje, užtikrinant efektyvų ryšį tarp komponentų, turinčių skirtingą įtampos specifikacijas.

„I2C“ ir „SMBUS“ standartų sujungimas: Įrenginys „I2C“ prisitaiko prie SMBU standartų, užtikrindamas suderinamumą įvairiuose ryšio protokoluose.Šis pritaikomumas padidina savo naudingumą sistemose, integruojančiose tiek I2C, tiek SMBUS įrenginius, išplečiant galimą P82B96 pritaikymą įvairiose elektroninėse ekosistemose.

Diferencinė magistralės konvertavimas

Išskirtinė „P82B96“ galimybė yra standartinių I2C signalų konvertavimas į diferencialinę magistralę.Šis konversija padidina signalo vientisumą, palaikant duomenų ištikimybę ilgais kabeliais arba elektra triukšmingomis sąlygomis.Diferencinis signalizavimas iš esmės tampa vertingas praktinėje aplinkoje, kai elektromagnetiniai trukdžiai (EMI) gali pakenkti tradicinėms IIC ryšiams.

Opto izoliacija I2C tinkluose

Naudojant OPTO jungiklius su P82B96, skirtą OPTO izoliacijai, žymiai pagerina komunikacijos tvirtumą elektra triukšmingoje aplinkoje.Skirtingų tinklo skyrių izoliavimas padidina sistemos patikimumą, mažinant įtampos smaigalių ir žemės kilpų riziką.Pramoninėje automatizavimas dažnai naudoja šią techniką, skirtą apsaugoti jautrius komponentus, užtikrinant stabilias ir nepertraukiamas operacijas.

Operacinio greičio stiprinimas: „P82B96“ palaiko iki 400 kHz veikimo greitį, palengvindamas greitą duomenų perdavimą greitaeigiu programomis.Ši galimybė naudojama scenarijuose, kurie priklauso nuo greito komunikacijos, pavyzdžiui, duomenų gavimo sistemos ir aukšto dažnio prekybos platformos.Didelio greičio ir patikimumo balansas yra kertinis akmenys sistemose, kur reikia greito duomenų perdavimo iki našumo rezultatų.

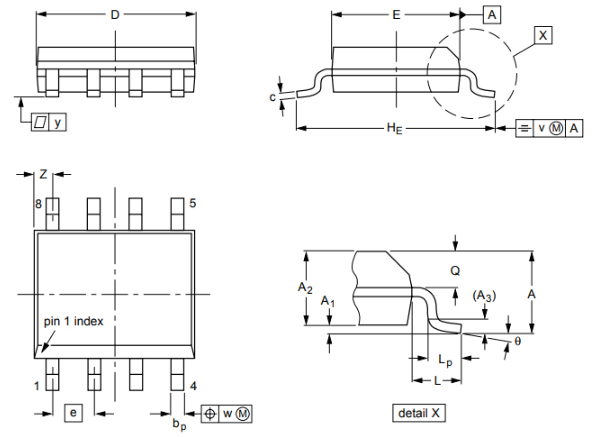

„P82B96“ pakuočių detalės

Gamintojas

NXP puslaidininkiai pristato saugius ryšio sprendimus, kruopščiai pagamintus įterptoms sistemoms, kurias palaiko 45 000 ekspertų pasaulinė darbo jėga daugiau nei 35 šalyse.Ryškiai veikdamas daugiau nei šešis dešimtmečius trunkančiame technologijų sektoriuje, NXP nuolat skatina inovacijų sieną, ypač saugiose sujungtose transporto priemonėse, visapusiškame saugume ir intelektualiuose sujungtuose sprendimuose.

„Freescale“ puslaidininkio komponentų susiliejimas į NXP portfelį išplėtė bendrovės akiratį.Šis susijungimas sujungia didžiulę techninę patirtį su įvairiausiomis produktų pasiūlymais, pateikdamas NXP, kad galėtų naršyti greitai besikeičiančioje technologinėje aplinkoje.Kasdieninės programos, tokios kaip patobulinta automobilių saugos ir intelektualiųjų namų technologijos, iliustruoja NXP atsidavimą panaudojant technologijas didesniam visuomenės labui.

NXP vaidina svarbų vaidmenį tobulinant automobilių saugumą ir ryšį.Jų sprendimai lemia autonominio vairavimo, transporto priemonių iki transporto priemonės (V2V) komunikacijos ir pramogų sistemų naujoves.Dėl elektros ir autonominių automobilių padidėjimo reikia patobulintų saugumo priemonių ir sklandaus ryšio, kai NXP kvalifikacija yra akivaizdi.Galite patvirtinti šių naujovių vertę, dažnai sukeldami mažiau avarijų ir geresnį eismo srautų valdymą.

Duomenų lapas PDF

PCA9601D, 118 Duomenų lapai:

Cilindrinės akumuliatorių laikikliai.pdf

PCA9601.pdf

Dažnai užduodami klausimai [DUK]

1. Kokia yra pagrindinė p82B96 funkcija?

„P82B96“ veikia kaip tiltas, nustatantis dvikryptę, neuždengtą loginę sąsają tarp standartinio I²C-Bus ir įvairių kitų magistralės tipų.Tai leidžia skirtingoms sistemoms sklandžiai bendrauti.Tai daugiausia vertinga programose, kurioms reikalingas įvairus sistemos sąveika.

2. Ar „P82B96“ palaiko greitųjų duomenų perdavimą dideliais atstumais?

Taip, „P82B96“ gali pritaikyti aukštą laikrodžio greitį per ilgus kabelius.Trumpesniems atstumams, norint suderinti laiko nustatymą, pakanka laidų laidų talpos.Tačiau, kai susiduriama su dideliu ilgiu, pavyzdžiui, 25 metrais, perdavimo linijos teorija tampa labiau pritaikoma.Faktinis pritaikymas atskleidžia, kad siekiant užtikrinti optimalų našumą, dominuoja apsvarstyti perdavimo linijos charakteristikas, tokias kaip varžos atitikimas ir signalo vientisumas.Šie veiksmai padeda sumažinti duomenų klaidas ir latenciją, padidinant bendrą duomenų perdavimo patikimumą.

3. Kaip diodas vykdo tam tikrose P82B96 programose?

Tam tikrais scenarijais, kuriuose yra trumpalaikis perteklius ir skamba, P82B96 diodai gali atlikti.Šie įvykiai dažnai susiję su staigių įtampos pokyčiais.Mokymo strategijos apima tinkamų filtravimo metodų įtraukimą, maitinimo šaltinių užtikrinimas išlieka stabilus ir teisingai išdėstyti atsiejimo kondensatorius.Šios priemonės gali žymiai sumažinti nepageidaujamą laidumą, taip pagerinant P82B96 stabilumą ir patikimumą įvairiose programose.
