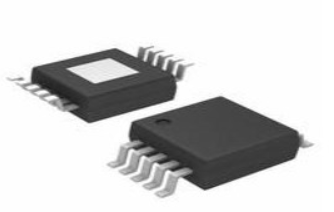

PCA9615 „I2C“ autobusų buferis: „Pinout“, specifikacijos, programos ir duomenų lapas

Šiandienos greito elektronikos projektavimo pasaulyje yra rimtas ryšys tarp komponentų, ypač elektra triukšmingoje aplinkoje.„PCA9615“, dvigubo kanalo diferencialas „I2C-Bus“ buferis, skirtas operacijai „Fast Mode Plus“ (FM+), siūlo sprendimą, sustiprinant duomenų vientisumą ir palaikant karšto šveitimo funkcijas.Šiame straipsnyje nagrinėjami PCA9615 duomenų lapas, „Pinout“, programos ir grandinės konfigūracijos.Pateikdamas išsamias technines įžvalgas ir realius pavyzdžius, ji nurodo, kaip panaudoti PCA9615, kad būtų galima optimizuoti jų dizaino našumą.

Katalogas

PCA9615

CAD PCA9615 modelis

Simbolis

Pėdsakas

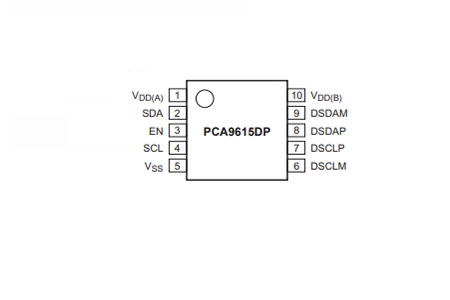

PCA9615 apžvalga

PCA9615 Tarnauja kaip integruotas SMBUS/I2C-BUS ryšio buferis, žymiai padidinantis duomenų perdavimą elektra triukšmingoje aplinkoje.Naudojant diferencinį fizinį sluoksnį (DI2C), kuris išlaiko protokolo sluoksnio skaidrumą, jis tinkamai sušvelnina duomenų sugadinimą.Ši galimybė užtikrina patikimą ryšį įvairiose programose, įskaitant pramonės automatizavimą, automobilių sistemas ir sudėtingus sujungtus įrenginius.

„PCA9615“ yra įrengtas dviem atskirai diferencialiniais tvarkyklės kanalais, pritaikytais SCL linijai.Išplečia SMBUS/I2C signalų diapazoną ir greitį.Išsaugo signalo vientisumą.Konvertuodami pavienius signalus į diferencialinius signalus, PCA9615 efektyviai sumažina elektromagnetinius trukdžius (EMI) ir „Crosstalk“, kurie vyrauja aukštos triukšmo aplinkoje.

Diferencinis signalizavimas PCA9615 siūlo daugybę pranašumų ir suteikia puikų triukšmo atmetimą, palyginti su vienos rūšies signalais.Daugiausia naudinga pramoniniame ir automobilių vietose, kai elektros triukšmas kelia grėsmę duomenų vientisumui.Palaiko ilgesnį kabelio ilgį ir didesnį duomenų perdavimo greitį.Įgalina lankstesnius sistemos dizainus.Faktinėse programose PCA9615 sklandžiai integruoja į sistemas, reikalaujančias tvirto ryšio per išplėstus atstumus.Diferencinis signalizavimas užtikrina patikimą jutiklio duomenų perdavimą tarp tokių komponentų kaip variklio valdymo blokas ir įvairūs jutikliai, išsklaidyti visoje transporto priemonėje.PCA9615 palaiko aiškų ryšį tarp kelių valdiklių ir lauko prietaisų, esančių per dideles gamybos grindis.

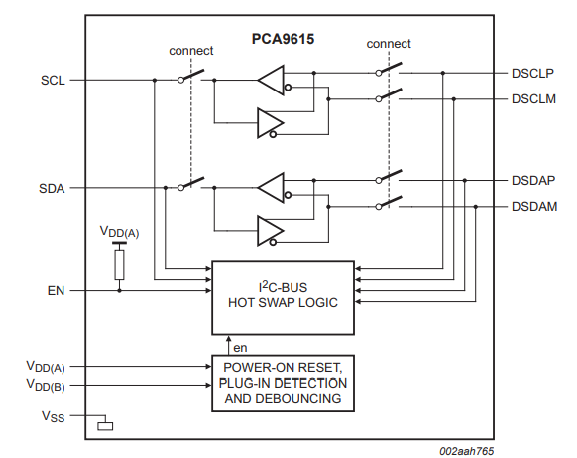

PCA9615 bloko schema

Techninės specifikacijos

Čia yra lentelės formatas su techninėmis specifikacijomis, atributais ir „NXP USA Inc.“ parametrais. PCA9615DPJ , kartu su dalimis su panašiomis specifikacijomis.

Tipas	Parametras
Gamykla Švino laikas	7 Savaičių
Montavimas Tipas	Paviršius Kalno
Paketas / Atvejis	10-TFSOP, 10 msop (0,118, 3,00 mm plotis)
Paviršius Kalno	Taip
Veikia Temperatūra	-40 ° C. ~ 85 ° C.
Pakuotė	Juosta & Ritė (TR)
Paskelbta	2010 m
Dalis Būsena	Aktyvus
Drėgmė Jautrumo lygis (MSL)	1 (Neribotas)
Numeris terminacijų	10
Tipas	Buferis, Redriver
Paraiškos	I2c
Įtampa - Tiekimas	2.3v ~ 5,5 V.
Terminalas Pozicija	Dvigubas
Terminalas Forma	Gulė Sparnas
Viršūnė Regenčių temperatūra (CEL)	Ne Nurodytas
Numeris funkcijų	1
Tiekimas Įtampa	3.3v
Terminalas Žingsnis	0,5 mm
Laikas@piko „Reflow“ temperatūros max (-os)	Ne Nurodytas
Bazė Dalies numeris	PCA9615
Išvestis	2 laidai Autobusas
Kaištis Skaičiavimas	10
JESD-30 Kodas	S-PDSO-G10
Numeris kanalų	2
Dabartinis - Tiekimas	16 μA
Įvestis	2 laidai Autobusas
Duomenys Įkainis (maks.)	400 kHz
Tiekimas Įtampa1-nom	5v
Talpa - Įvestis	7pf
Ilgis	3 mm
Ūgis Sėdi (maks.)	1,1 mm
Plotis	3 mm
Rohs Būsena	ROHS3 Suderinamas

Pagrindinės savybės ir privalumai

Karšto-pasukimo funkcija

PCA9615 dizainas apima tvirtą karšto-viliojimo galimybes, kurios leidžia prijungti ir atjungti modulius, nesukeliant duomenų srauto nutraukimo.Ši savybė yra ypač naudinga sudėtingose ​​sistemose, kuriose dominuoja veikimo laikas ir patikimumas, pavyzdžiui, telekomunikacijų ir duomenų centruose.Įgalinus sklandų modulio pakeitimą ir išplėtimą, „Hot-Swap“ funkcija užtikrina nuoseklų sistemos veikimą ir minimalią prastovą, patenkindama nuolat esamą stabilumo ir efektyvumo poreikį tokioje reiklioje aplinkoje.

• EN signalo įvestis: EN (įgalina) signalo įvestis vaidina lemiamą vaidmenį valdant karšto-apsukimo procedūrą.Kai prijungtas naujas modulis, EN signalas užtikrina, kad procedūra vykdoma tvarkingai.Šis mechanizmas apsaugo nuo ryšio klaidų, kurios gali atsirasti, jei būtų pridedami moduliai arba pašalinami savavališkai.Daugelyje praktinių programų tikslus signalų valdymas palaiko duomenų vientisumą, kuris yra ypač vertingas aplinkoje, kurioje duomenų praradimas yra nepriimtinas, o statymai yra dideli.

Vidinis autobusų tuščiosios eigos aptikimas

Vidinės magistralės tuščiosios eigos aptikimo mechanizmas dar labiau padidina karšto-pasukimo funkcionalumą užtikrinant, kad jungtys būtų sudaromos tik tada, kai magistralė neveikia.Ši funkcija padeda išvengti galimų duomenų susidūrimų ir korupcijos, taip apsaugant perduodamos informacijos tikslumą.Autobusų tuščiosios eigos aptikimas veikia skaidriai, dirbdamas užkulisiuose, kad būtų stabili ryšio aplinka, net dinaminėmis sąlygomis.

• Sistemos apsaugos priemonės: Šių komponentų sąveika PCA9615 parodo, kaip „Modern Technology“ integruoja kelis apsaugos priemonių sluoksnius, kad užtikrintų tiek veiklos efektyvumą, tiek duomenų saugumą.Harmoningas EN signalo įvesties ir magistralės tuščiosios eigos aptikimo koordinavimas yra patikimos karšto kyšavimo pavojingose ​​sistemose pagrindas.Šie elementai kartu prisideda prie atsparios ir patikimos sistemos, atsižvelgiant į tikslus aukšto lygio aplinkos poreikius tiksliai ir priežiūra.

PCA9615 Utilizacijos

„PCA9615“ pateikia įvairius daugybės techninių kliūčių sprendimus, susijusius su konkrečių programų skirtumais.Tai apima nuotolinių jutiklių stebėjimą triukšmingoje aplinkoje, maitinimo šaltinių valdymą, linkusį į didelius trukdžius, susiejant I2C autobusus įvairių tipų įrangos tipuose ir valdant sudėtingas pramonines sistemas, tokias kaip apšvietimas, šildymas ir aušinimas.

Nuotolinio jutiklio stebėjimas

Aplinkoje, kurioje gausu triukšmo, jutiklių duomenų patikimumas gali blogėti.PCA9615 palaiko tvirtą ryšį tarp nuotolinių jutiklių ir dominuojančių apdorojimo blokų.Naudokite tokius atvejus, kaip pramonės automatizavimas ir aplinkos stebėjimo stotys, intensyviai iliustruoja jos naudą.Duomenų vientisumo palaikymas tampa ne tik azartas, panašus į metodikas telekomunikacijų infrastruktūrose, kur naudojamas signalo ištikimybė per didelius atstumus.Norėdami veiksmingai palengvinti su triukšmu susijusias problemas, galite panaudoti diferencinius signalizacijos metodus, panašius į PCA9615.

Didelio interferencijos maitinimo šaltinio valdymas

Sudėtingas viešpatavimas yra maitinimo šaltinių valdymas esant didelio trukdymo sąlygoms.PCA9615 puoselėja signalo vientisumą, nepaisant elektromagnetinio triukšmo, dažna elektros energijos tiekimo dilema su kintančiomis apkrovomis.Faktinės programos dažnai suporuoja PCA9615 su ekranavimo ir įžeminimo taktika, dar labiau sumažinant trukdžius.Tai primena aviacijos ir kosmoso gamybos praktiką, kai sistemos yra sukurtos patikimai atlikti pastebimą elektroninį triukšmą.

I2C autobusų susiejimas per skirtingą įrangą

Sudėtingos sistemų integracija dažnai reikalauja sujungti I2C autobusus tarp įvairios įrangos.PCA9615 išlygina šį ryšį pratęsdamas ryšio diapazoną ir užtikrinant imunitetą prie žemės potencialių skirtumų.Pvz., Automobilių kontekste komunikacijos sujungimas įvairiuose elektroninio valdymo blokuose (ECU) su PCA9615 sušvelnina susirūpinimą, susijusį su žemės nuokrypiais ir signalo vientisumu.Šis aspektas parodo savo praktiškumą harmonizuojant įvairius elektroninius komponentus.

Pramonės sistemų kontrolė

Pramoninėje aplinkoje valdymo sistemos, tokios kaip apšvietimas, šildymas ir aušinimas, sukelia tikslumą ir patikimumą.PCA9615 galimybė palaikyti stabilų bendravimą įvairiomis sąlygomis padidina jo viliojimą.Išmanusis pastatų valdymas atspindi nuoseklaus, patikimo duomenų perdavimo svarbą, kad būtų užtikrintas energijos vartojimo efektyvumas ir veikimo efektyvumas.Čia PCA9615 iliustruoja jo vaidmenį organizuojant sklandų valdymą.

Ilgi „i2c“ bėgimai ir keli maitinimo šaltiniai

I2C ryšys ir sistemos, turinčios daugybę maitinimo šaltinių, kelia ilgą atstumą kelia unikalius iššūkius, daugiausia dėl pastebimų žemės nuokrypių.PCA9615 šias problemas vertina naudodama diferencialinį signalizaciją, apsaugodamas duomenų vientisumą išplėstiniais atstumais.Ši strategija yra palyginama su duomenų centrų valdymo praktika, kai signalo kokybės išsaugojimas ilgais kabeliais yra naudingas tinklo patikimumui.Technika sustiprina ryšį, užtikrinant tvirtą ryšį reikalaujančioje aplinkoje.

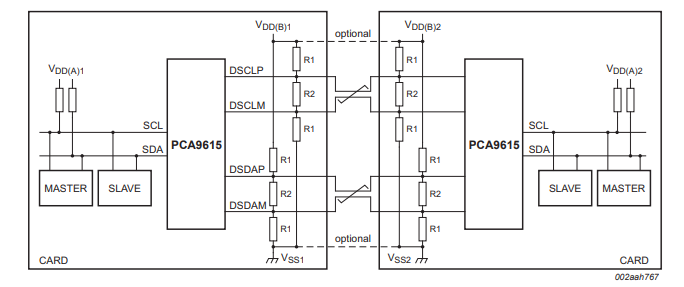

Tipinė taikymo schema

PCA9615 grandinės schema

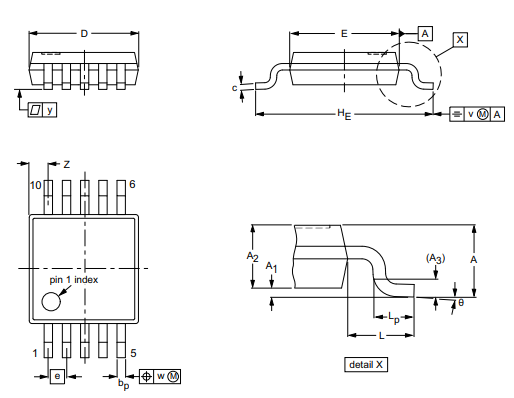

Informacija apie paketą

Gamintojo informacija

„NXP Semiconductors N.V.“, svarbi saugių ryšių sprendimų, pritaikytų įterptoms programoms, jėga, nuolat skatina naujoves įvairiuose sektoriuose, įskaitant automobilių, pramonės ir IoT, mobiliuosius ir komunikacijos infrastruktūros rinkas.Jų nemalonūs siekiai yra sukurti protingesnius, saugesnius ir geriau sujungtus sprendimus.

Naujovės automobilių sektoriuje

NXP pasiekimai automobilių sektoriuje žymiai išsiskiria.Jų modernūs mikrovaldikliai ir procesoriai žymiai padidino transporto priemonių saugumą, patobulintas informacijos ir pramogų sistemas ir pažangias autonomines vairavimo galimybes.Šių aukšto lygio technologijų integracija praturtina vairavimo patirtį, užtikrinant transporto priemonių saugumą ir efektyvumą.Pagrindiniai automobilių gamintojai, įtraukiantys savo sprendimus, pabrėžia, kad būtų patenkinti šiuolaikiniai transporto reikalavimai.

Pramonės ir interneto pažanga

Pramonės ir interneto viešpatavimuose NXP sprendimai sukėlė didelius gamyklų automatizavimo, išmaniųjų matavimo ir jutiklių tinklų pokyčius.Jų produktus siekiama optimizuoti našumą ir patikimumą, dinamišką didelio streso pramoninėje aplinkoje.Nuolatinis jų IoT sprendimų tobulinimas ir įgyvendinimas skatina sujungtas ekosistemas, skatinančias sklandų duomenų mainą, efektyvų išteklių valdymą ir puikią operatyvinę kontrolę.

Poveikis mobiliesiems rinkoje

NXP buvimas mobiliųjų telefonų rinkoje žymiai padidina privatumą, užtikrina mokėjimo mechanizmus ir palengvina bekontakčių sąveiką.Pasitelkdami beveik lauko komunikacijos (NFC) technologiją, jie revoliucionuoja vartotojų ir įrenginių sąveiką, vykdydami greitesnes ir saugesnes operacijas.Vykstančios šios srities naujovės sutelkia dėmesį į duomenų saugumo palaikymą, tuo pačiu padidinant vartotojų patogumą augančiame skaitmeniniame kraštovaizdyje.

Ryšių infrastruktūra

Ryšių infrastruktūroje NXP aukštos kokybės RF sprendimai ir procesoriai yra būtini tobulinant tinklo galimybes.Šios įmokos leidžia sukurti efektyvesnes ir patikimesnes ryšių sistemas, kurios yra pagrindinės pasaulinio ryšio plėtrai.Padidindamas tinklo efektyvumą ir mastelį, NXP pagrindžia infrastruktūrą, reikalingą šiuolaikinių komunikacijos metodų, tokių kaip 5G, tobulinimui.

Duomenų lapas PDF

PCA9615DPJ duomenų lapai:

PCA9615DP.PDF

PCA9615DP.PDF

Dažnai užduodami klausimai [DUK]

1. Kam naudojamas PCA9615?

PCA9615 padeda išjungti magistralės buferį, įrodydamas instrumentinį gedimų radimą, maitinimo sekos nustatymą ir segmentų izoliaciją didelėse magistralėse.Padedant gedimo radimo ir segmento izoliacijai, jis padidina pertvarkymą ir leidžia konkrečioms sekcijoms neaktyviai, kai to nereikia nuolat.Nustatymuose, kuriuose veiklos efektyvumas yra pirmenybė, PCA9615 palengvina strateginį sistemos išteklių valdymą.Laikinai išjungus nenaudojamus autobusų segmentus, optimizuoja bendrą sistemos našumą.Sudėtingoje pramoninėje aplinkoje, kur reikia nuolatinio veikimo ir minimalių prastovų, PCA9615 vaidmuo tampa būtinas didelio masto gamybos įrenginiams, izoliuojant autobusų segmentus, neslepinant visos sistemos, padidina produktyvumą ir sumažina riziką.Dinaminis autobusų segmentų pertvarkymas sukuria labiau pritaikomą ir atsparią infrastruktūrą.Kalbant apie maitinimo seką, PCA9615 užtikrina kontroliuojamą skirtingų magistralės sistemos dalių aktyvavimą.Šis požiūris skatina stabilumą ir apsaugo nuo galimo paleidimo perkrovos didelio tankio duomenų aplinkoje, pavyzdžiui, duomenų centruose, jis užtikrina sinchronizuotą komponentų aktyvavimą, išvengdamas kliūčių ir užtikrinant sklandų inicijavimą.
