„PIC18F4620“ mikrovaldiklis: funkcijos, pultai ir duomenų lapo vadovas

Šis straipsnis pradedamas tyrinėjant PIC18F4620 mikrovaldiklį, aptarkite jo pusiausvyrą tarp skaičiavimo galios ir ekonominio efektyvumo.Išsamiai išnagrinėsime mikrovaldiklio galimybes, tokias kaip jo patvarumas ir energijos vartojimo efektyvumas.Šis metodas daro ne tik informaciją, bet ir naudingesnę jums, skatinant giliau įvertinti technologiją ir motyvuoti tolesnį tyrinėjimą į PIC18F4620 vaidmenį tobulinant mikrovaldiklių technologiją.

Katalogas

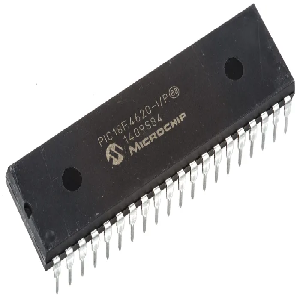

PIC18F4620 apžvalga

PIC18F4620 Mikrovaldiklis demonstruoja skaičiavimo efektyvumo ir ekonominio efektyvumo derinį, pasinaudodamas savo patobulinta „Flash“ programos atmintimi, kad būtų pasiektas aukštesnis patvarumas ir išplėstinė gyvenimo trukmė.Šis charakteristikas nustato naudingumą programoms, reikalaujančioms dažnai perrašyti atmintį, užtikrinant ilgalaikį patikimumą.Serija „Pic18“, įskaitant PIC18F2525Ar PIC18F2620Ar PIC18F4525, ir PIC18F4620 Modeliai yra sukurti siekiant patenkinti aukštos kokybės ir energijos jautrių įgyvendinimų poreikius.

„Pic18F4620“

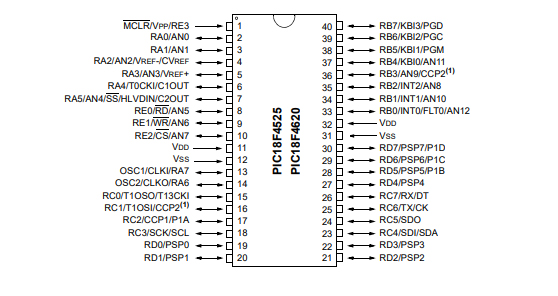

PIN konfigūracija

Galios ir žemės smeigtukai

PIC18F4620 galios reikalavimai svyruoja nuo 2 V iki 5,5 V, patenkinti per VDD ir VSS kaiščius.VDD jungiasi prie teigiamos tiekimo įtampos.VSS yra paskirtas į žemę.

Tinkamų atsiejimo kondensatorių, tokių kaip keramikos ar tantalumo tipai, pateikimas šalia šių kaiščių padeda sumažinti triukšmą ir išlaikyti stabilų veikimą, stabilios energijos tiekimo palaikymas yra nuoseklus mikrovaldiklio veikimas.

Osciliatoriaus kaiščiai

OSC1 ir OSC2 kaiščiai naudojami išoriniams kristalams ar rezonatoriams sujungti, generuojant laikrodžio signalą, reikalingą veikimui.Laikrodžio šaltinio pasirinkimas yra naudojamas, nes jis daro įtaką tiek energijos suvartojimui, tiek našumui.Tinkamų osciliatorių komponentų pasirinkimas užtikrina, kad mikrovaldiklis veiktų norimu dažniu su minimaliu virpėjimu.

Įvesties/išvesties prievadai

Mikrovaldiklį sudaro keli I/O prievadai: „Porta“, „PortB“, „Portc“, „Portd“ ir „Porte“.Kiekvienas prievadas, susidedantis iš kelių kaiščių, gali būti sukonfigūruotas kaip įvestis arba išvestis, atsižvelgiant į programos reikalavimus.

Efektyvus šių prievadų naudojimas gali supaprastinti projektavimo procesus, TRIS registrų inicijavimas nustato kaiščių įvesties ar išvesties būseną išorinėms grandinėms, pavyzdžiui, jutikliams, jungikliams ir šviesos diodams, valdyti.

Specialūs funkcijų kaiščiai

Specifiniai kaiščiai skiriami specializuotoms funkcijoms:

Analoginio-skaitmeninio konvertavimo (ADC) kanalai

Pulso pločio moduliacijos (PWM) išėjimai

Ryšių sąsajos: UART, SPI ir I2C

Šių įmontuotų periferinių įrenginių, tokių kaip laikmačiai ir ryšių moduliai, panaudojimas praturtina grandinių dizainą ir padidina funkcionalumą.Pvz., Naudojant įmontuotą UART ryšį, galite supaprastinti kodavimo pastangas ir padidinti duomenų perdavimo patikimumą serijinės komunikacijos projektuose.

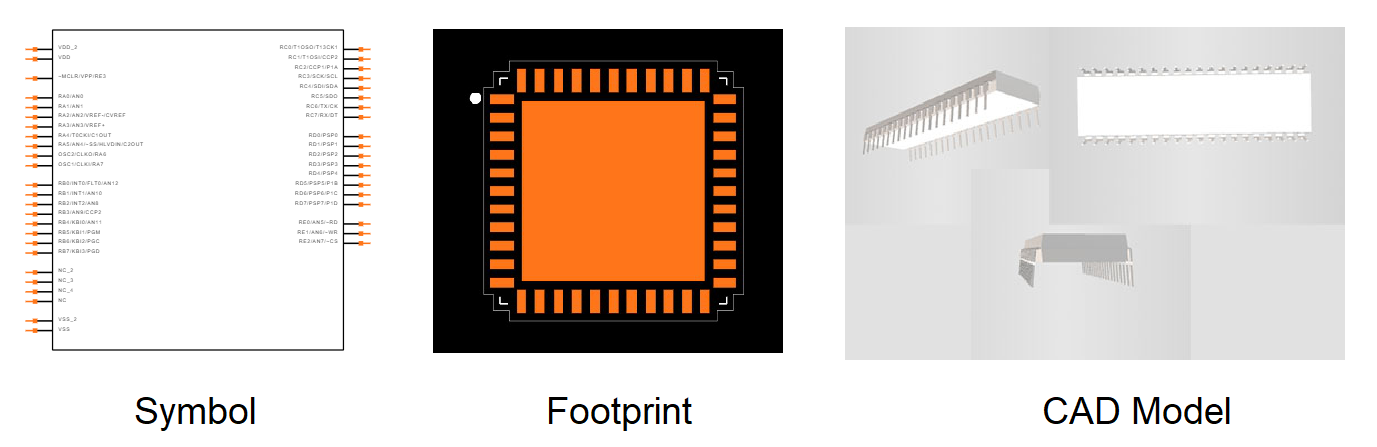

PIC18F4620 simbolis, pėdsakas ir CAD modelis

PIC18F4620 simbolis

PIC18F4620 simbolis yra grafinis vaizdas, naudojamas schemoje, nurodant komponentą ir jo elektrines jungtis.Simbolis apima visus kaiščius ir jų paskirtas funkcijas, įgalinančias sklandų scheminį dizainą.

PIC18F4620 pėdsakas

PIC18F4620 pėdsakas Nurodo fizinį komponento išdėstymą ir dydį PCB.Tai apima trinkelių išdėstymą ir matmenis, kurie yra tinkami saugiam ir patikimam litavimui.

PIC18F4620 CAD modelis

CAD (kompiuterinio dizaino) modelis siūlo 3D vaizdą „PIC18F4620“ mikrovaldiklį, išsamiai apibūdinančius fizinius aspektus, tokius kaip aukštis, plotis ir kaiščio išdėstymas.CAD modelis yra svarbus tiksliam PCB dizainui, leidžiančiam tiksliam išdėstymui ir erdviniam planavimui.

PIC18F4620 ypatybės

„Pic18F4620“ suteikia pritaikomus eksploatavimo režimus prie skirtingų energijos taupymo reikalavimų, pridedant prisilietimą prie jo naudojimo:

Veikimo režimai

Vykdykite: suaktyvina tiek CPU, tiek periferinius įrenginius, užtikrinant nedelsiant reaguoti į aktyvias užduotis.

Tuščiosios eigos: išjungia CPU išlaikant periferinę veiklą, puikiai tinkančią scenarijams, kur foniniai procesai reikalauja dėmesio.

Miegas: galioja CPU ir periferiniai įrenginiai, idealiai tinkantys energijai taupyti neveiklumo laikotarpiais.

Energijos efektyvumas

Itin mažas 50na įvesties nuotėkis: tai sumažina nenumatytą srovę-tai tikslumo veiksnys, kai nuotėkis gali pakenkti našumui ir, be abejo, patikimumo.

Vykdymo režimas: sunaudoja kuklią 11 µA, atspindintį jo tinkamumą energijai jautrioms operacijoms, kurioms reikia dažnai aktyvuoti be per didelio energijos piešimo.

Naudojimo režimas: nubrėžia tik 2,5 µA, naudingas užduotims, kurioms reikia periferinio stebėjimo, nereikalaujant visos apdorojimo galios.

Miego režimas: naudojamas ypač mažas 100NA, idealus pritaikymui, kai akumuliatoriaus tarnavimo laikas ilgą neveiklumo laikotarpį yra puikus.

„Timer1 Oscillator“: veikia 900N su 32 kHz dažniu, palaikydamas laiko apskaitos funkcijas su minimalia galia, užtikrinant nuo laiko priklausomų operacijų tikslumą net ir mažos galios būsenose.

„Watchdog Timer“: sunaudoja 1.4 µA, prisidedant prie sistemos stabilumo automatiškai iš naujo nustatant mikrovaldiklį, jei aptinkama programinės įrangos gedimas ar nereaguojanti būsena, apsauga užtikrinant, kad pasikliauju nepertraukiama paslauga.

Programos įterptose sistemose

Subalansavimas našumas su energijos suvartojimu: Pasirinkus tinkamus režimus, atsižvelgiant į operatyvinius poreikius, gali prailginti akumuliatoriaus veikimo laiką nešiojamuose įrenginiuose.

Tikslumas ir patikimumas: Itin mažas įvesties nuotėkio srovė ir efektyvūs osciliatoriai užtikrina, kad sistema išlieka tiksli ir patikima, net ir veikiant mažos galios būsenose.

PIC18F4620 pranašumai

Osciliatoriaus lankstumas

„Crystal Oscillator“: veikimas iki 40 MHz, patobulintas 4x fazės užrakto kilpa (PLL), pasižymi nepaprastu našumu ir greičiu, todėl jis yra tinkamas naudoti ten, kur reikia tiksliai.

RC režimai: tvarko iki 4 MHz su išoriniu rezistoriaus-kontakatoriaus (RC) sąranka, išplečiama iki 40 MHz su išoriniu laikrodžio šaltiniu, suteikdamas įvairių scenarijų pritaikomumą.

Vidinis osciliatoriaus blokas: svyruoja nuo 31 kHz iki 8 MHz, užtikrinant greitą pabudimo laiką iš miego režimo (1 µs), o tai sumažina latenciją ir padeda efektyviai valdyti galią.

Saugus laikrodžio monitorius: pridedamas patikimumas užtikrinant saugų išjungimą, jei periferinio laikrodžio gedimas yra sustiprinęs sistemos tvirtumą.

Žymūs periferiniai įrenginiai

Didelės srovės kriauklė/šaltinis: Kiekvienas I/O kaištis valdo iki 25 ma, tenkindamas didesnes galios reikalavimus be išorinių vairuotojų.

Keli pertraukimai ir PWM išėjimai: Ši funkcija palaiko sinchroninį įvairių variklio valdymo ir ryšių sistemų modulių valdymą, padidindama veiklos efektyvumą.

Pagrindinis sinchroninis serijinis prievadas (MSSP): palaiko SPI/I2C protokolus, būtinus efektyviam daugialypiam ryšiui, suteikdamas galimybę sklandžiai integruoti į sudėtingus dizainus.

Patobulintas USART ir ADC modulis: USART palaiko tiek asinchroninius, tiek sinchroninius režimus, o 10 bitų ADC siūlo iki 13 kanalų, kad būtų galima gauti išsamius duomenis ir serijinį ryšį jutiklio sąsajoje ir telemetrijoje.

Analoginiai palyginamieji ir HLVD: dvigubi analoginiai lygintuvai ir 16 lygių aukštos/žemos įtampos aptikimo (HLVD) palengvina tikslų įtampos stebėjimą ir sprendimų priėmimą, palaikant tikslumą deklamavimo programas.

Specialios savybės

C Kompiliatoriaus optimizuota architektūra: pritaikyta C kompiliatoriams, ši funkcija supaprastina plėtrą, supaprastinant sudėtingų projektų kelią į rinką.

Patvarūs atminties ciklai: siūlo 100 000 ištrynimo/rašymo ciklų, skirtų patobulinti blykstę ir iki 1 000 000 ciklų, skirtų „EEPROM“, užtikrinant saugomų duomenų patvarumą ir patikimumą griežtose programose.

Savarankiškaiprogramuojamas ir jungties derinimas: palaiko savarankiško programavimo ir jungimo derinimą per du kaiščius, gerindamas programavimo lankstumą ir trikčių šalinimo efektyvumą-pastebimą įvairių inžinerijos praktikų pranašumą.

Plataus įtampos diapazonas: veikia nuo 2,0 V iki 5,5 V su „Brown-Out“ nustatymo galimybėmis, užtikrinant stabilų našumą įvairiose galios sąlygose nešiojamuose ir energijos jautriuose įrenginiuose.

PIC18F4620 Techninės specifikacijos

Tipas	Parametras
Gamyklos švino laikas	6 savaitės
Kalno	Per skylę
Montavimo tipas	Per skylę
Paketas / atvejis	40-oji (0,600, 15,24 mm)
Smeigtukų skaičius	40
Duomenų keitikliai	A/D 13x10B
I/OS skaičius	36
Budėjimo laikmačiai	Taip
Darbinė temperatūra	-40 ° C ~ 125 ° C TA
Pakuotė	Vamzdis
Serija	PIC® 18F
Paskelbta	2004 m
JESD-609 kodas	E3
PBFREE kodas	Taip
Dalies būsena	Aktyvus
Jautrumo drėgmės lygis (MSL)	Netaikoma
Terminacijų skaičius	40
Terminalo apdaila	Matinė skarda (sn)
Maksimali galios išsklaidymas	1W
Terminalo padėtis	Dvigubas
Tiekimo įtampa	5v
Dažnis	40MHz
Bazinės dalies numeris	PIC18F4620
PIN kodas	40
Tiekimo įtampa-MAX (VSUP)	5,5 V.
Maitinimo šaltiniai	5v
Sąsaja	I2C, SPI, UART, USART
Atminties dydis	64 kb
Osciliatoriaus tipas	Vidinis
RAM dydis	3,8k x 8
Įtampa - tiekimas (VCC/VDD)	4,2v ~ 5,5 V.
UPS/UCS/Periferinio ICS tipas	Mikrokontroleris
Bitų skaičius	8
Pagrindinis procesorius	Nuotrauka
Periferiniai įrenginiai	„Brown-Out“ aptikimas/atstatymas, HLVD, POR, PWM, WDT
Programos atminties tipas	Blykstė
Šerdies dydis	8 bitų
Programos atminties dydis	64kb 32k x 16
Jungiamumas	I2C, SPI, UART/USART
Tiekimas dabartinis-max	35MA
Bitų dydis	8
Prieigos laikas	40 μs
Turi ADC	Taip
DMA kanalai	Ne
Duomenų magistralės plotis	8b
Laikmačių/skaitiklių skaičius	4
Eeprom dydis	1K x 8
CPU šeima	Nuotrauka
ADC kanalų skaičius	13
PWM kanalų skaičius	2
USB kanalų skaičius	1
Ūgis	4,953 mm
Ilgis	53.09mm
Plotis	14,732 mm
Pasiekti SVHC	Nėra SVHC
Spinduliuotės kietėjimas	Ne
ROHS būsena	ROHS3 suderinamas
LENGVAS NEMOKAMAS	LENGVAS NEMOKAMAS

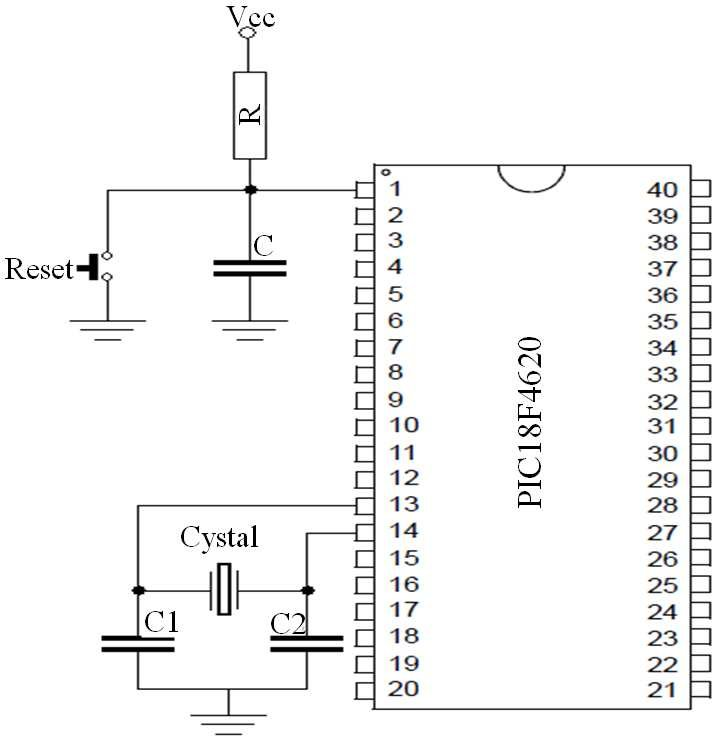

Funkcinė bloko schema

Lygiaverčiai PIC18F4620 modeliai

• Pic18f4620-i/mlMikrokontroleriai ir procesoriai

• Pic18lf4620-i/mlMikrokontroleriai ir procesoriai

• Pic18lf4620t-e/mlMikrokontroleriai ir procesoriai

• PIC18F4620-E/mlMikrokontroleriai ir procesoriai

PIC18F4620 Panašios dalys

Dalies numeris	Gamintojas	Paketas / atvejis	Smeigtukų skaičius	Duomenų magistralės plotis	I/O skaičius	Sąsaja	Atminties dydis	Tiekimo įtampa	Periferiniai įrenginiai	Peržiūrėti palyginti
PIC18F4620-E/P.	MIKROCHIP TECHNOLOGIJA	40-oji (0,600, 15,24 mm)	40	8 b	36	I2C, SPI, UART, USART	64 kb	5 v	„Brown-Out“ aptikimas/atstatymas, HLVD, POR, PWM, Wdt
Pic18f4680-e/p	MIKROCHIP TECHNOLOGIJA	40-oji (0,600, 15,24 mm)	40	8 b	36	CAN, I2C, SPI, UART, USART	64 kb	5 v	„Brown-Out“ aptikimas/atstatymas, HLVD, POR, PWM, Wdt	PIC18F4620-E/P VS PIC18F4680-E/P.
Pic18f4680-i/p	MIKROCHIP TECHNOLOGIJA	40-oji (0,600, 15,24 mm)	40	8 b	36	CAN, I2C, SPI, UART, USART	64 kb	5 v	„Brown-Out“ aptikimas/atstatymas, HLVD, POR, PWM, Wdt	Pic18f4620-e/p vs pic18f4680-i/p
Pic18f4610-i/p	MIKROCHIP TECHNOLOGIJA	40-oji (0,600, 15,24 mm)	40	8 b	36	I2C, SPI, UART, USART	64 kb	5 v	„Brown-Out“ aptikimas/atstatymas, HLVD, POR, PWM, Wdt	Pic18f4620-e/p vs pic18f4610-i/p

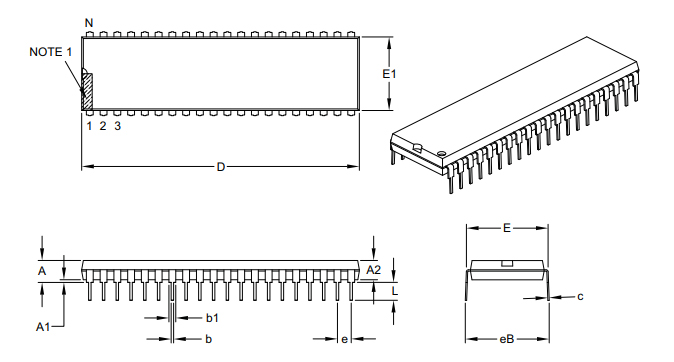

PIC18F4620 pakuotės ir matmenys

PIC18F4620 matmenys	Matmenų ribos	Min (coliai)	Nom (coliai)	Maksas (coliai)
Smeigtukų skaičius	N		40
Žingsnis	e		0,100 BSC
Viršuje į sėdimąjį lėktuvą	A			0,25
Suformuotas pakuotės storis	A2	0,125		0,195
Pagrindas iki sėdimos plokštumos	A1	0,015
Peties iki peties pločio	E	0,59		0,625
Suformuotas paketo plotis	E1	0,485		0,58
Bendras ilgis	D	1,98		2.095
Patarimas į sėdimąjį lėktuvą	L	0,115		0,2
Švino storis	c	0,008		0,015
Viršutinis švino plotis	B1	0,03		0,07
Mažesnis švino plotis	b	0,014		0,023
Bendras tarpo tarpai	EB			0,7

Gamintojo fonas

„Microchip Technology Inc.“ išsiskiria mikrovaldikliais, mišriu signalu ir analoginiais pažangomis.Firma aktyviai užsiima švietimo informavimu, tiekdama didelę išteklių kolekciją.Tarp jų yra organizuotos laboratorijos, išsamios mokymo programos, specializuotos mokymo sesijos ir pažangios plėtros priemonės.

Duomenų lapas PDF

PIC18LF4620-I/ML duomenų lapai:

PIC18FX525, x620 DataSheet.pdf

Etiketė ir pakavimo pakeitimai 23/2015.pdf

Pakavimo pakeitimai 2016 m. Spalio 10 d

PIC18F (2, 4) ZZZ programavimo specifikacija.pdf

2.73KHz.pdf

Wire Bond Chg Qual 19/liepa/2016.pdf

PIC18F4620-E/P duomenų lapai:

PIC18F (2, 4) ZZZ programavimo specifikacija.pdf

PIC18FX525, x620 DataSheet.pdf

Etiketė ir pakavimo pakeitimai 23/2015.pdf

Pakavimo pakeitimai 2016 m. Spalio 10 d

Mult Dev 13/balandžio/2020.pdf

Vielos CHG 13/2016 m. Sausio mėn

Dažnai užduodami klausimai [DUK]

1. Kas yra PIC18F4620?

„PIC18F4620“ yra universalus mikrovaldiklis, giriamas už jo pritaikomumą pramonėje.Jos architektūra, sukurta siekiant sumažinti energijos naudojimą, suteikia tvirtas apdorojimo galimybes, kurios gerai rezonuoja griežtoje aplinkoje.Kiti dažnai linkę į šį mikrovaldiklį, atsižvelgiant į jo ištvermę ir didelę įrankių palaikymą, kuris supaprastina kūrimo procesus.

2. Kaip programuoti PIC18F4620?

Norėdami užprogramuoti PIC18F4620, atlikite šiuos veiksmus:

Atidarykite „Mplab“, visa apimančią IDE, skirtą mikroschemų produktams.

Pasirinkite projekto tipą, kuriame dirbate.

Nurodykite tikslų mikrovaldiklio modelį.

Pasirinkite atitinkamą kompiliatorių.

Apibrėžkite organizuotos darbo eigos projekto kelią.

3. Koks PIC18F4620 dydis?

„PIC18F4620“, kurio matmenys yra 2,095 x 0,58 x 0,195 colio, sklandžiai telpa į sandarias erdves, reikalingas kompaktiškose ir įterptosiose sistemose.Šis dydis leidžia lengvai integruoti į įvairius aparatūros išdėstymus, suderinant su kosmoso sąmoningais projektavimo principais, kurie skatina šiuolaikinių technologijų pažangą.
