Programuojamas loginis valdiklis (PLC): veikimas, tipai ir programos

Programuojamas loginis valdiklis (PLC) yra tai, ką naudojate mašinoms ir pramoniniams procesams patikimai ir kontroliuojamai automatizuoti.Šiame straipsnyje sužinosite, kas yra PLC, kaip jis veikia per nuskaitymo ciklą ir kaip kartu veikia pagrindiniai aparatinės įrangos komponentai.Taip pat pamatysite skirtingus PLC tipus, įprastas programavimo kalbas ir tai, kaip įvesties ir išvesties įrenginiai jungia valdiklį prie įrangos.Pabaigoje aiškiai suprasite, kur naudojami PLC ir kodėl jie svarbūs automatizavimo sistemose.

Katalogas

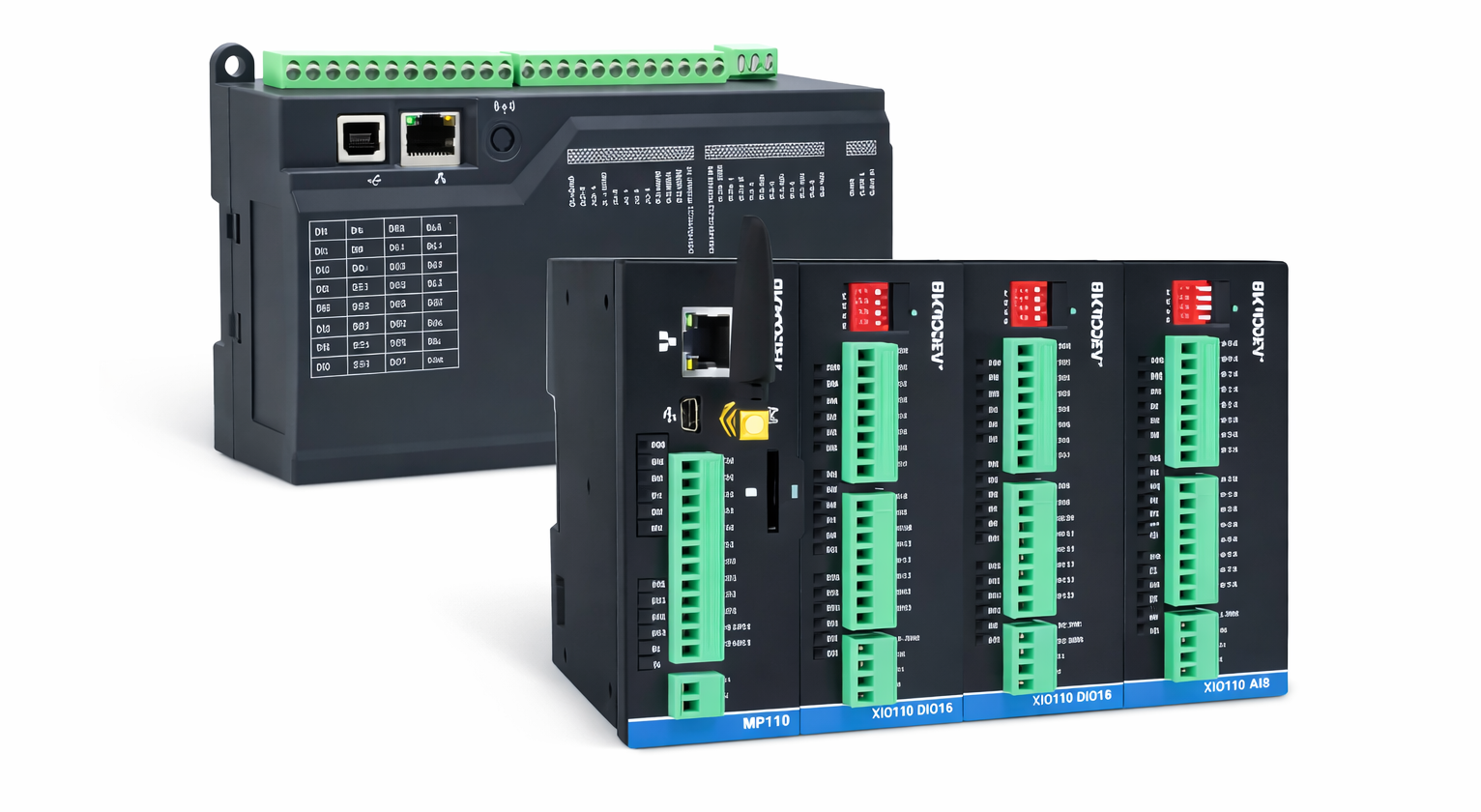

1 pav. Programuojamas loginis valdiklis (PLC)

Kas yra programuojamas loginis valdiklis?

Programuojamas loginis valdiklis (PLC) yra tvirtas pramoninis valdymo įrenginys, naudojamas mašinoms ir procesams automatizuoti.Jis sukurtas patikimai valdyti valdymo užduotis aplinkoje, kurioje yra elektrinis triukšmas, vibracija ir temperatūros pokyčiai.PLC yra plačiai naudojami, nes jie užtikrina stabilų, pakartojamą valdymą naudojant programinę įrangą, o ne laidines reles.Jie leidžia modifikuoti arba išplėsti automatikos sistemas neperjungiant visų skydų.Pramoninėje automatizacijoje PLC yra centrinis sprendimų priėmimo vienetas, koordinuojantis įvestis ir išėjimus pagal iš anksto nustatytą logiką.

Kaip veikia PLC?

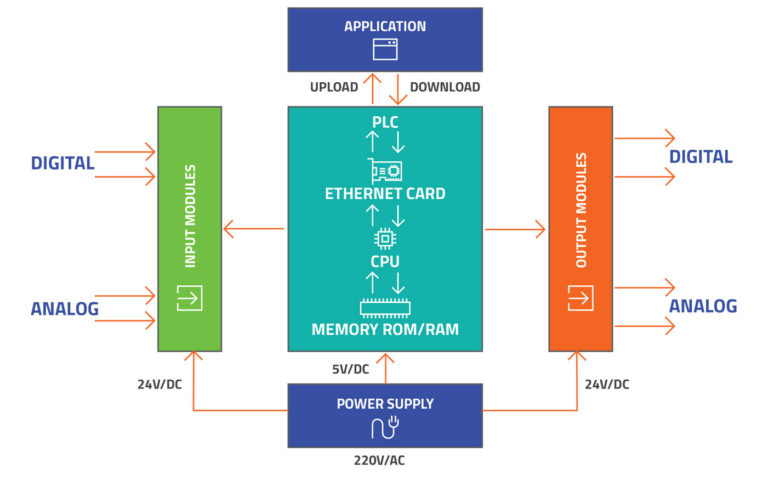

2 pav. PLC veikimo ciklas

PLC veikia pakartotinai vykdydamas paprastą ir nuspėjamą veikimo ciklą, vadinamą nuskaitymo ciklu.Kaip parodyta paveikslėlyje, procesas prasideda įvesties nuskaitymu, kai PLC nuskaito esamą prijungtų signalų būseną.Toliau valdiklis atlieka programos vykdymą, taikydamas saugomą logiką įvesties būsenoms.Įvertinus logiką, PLC atlieka išėjimo atnaujinimą, atitinkamai pakeisdamas išvesties signalus.Ši seka nuolat veikia kilpa, leidžianti PLC greitai reaguoti į pokyčius.Paveikslėlyje parodytas uždaras skaitymo, apdorojimo ir atnaujinimo ciklas.Šis ciklais pagrįstas veikimas užtikrina stabilų ir laiko valdymą pramoninės automatikos sistemose.

PLC sistemos komponentai

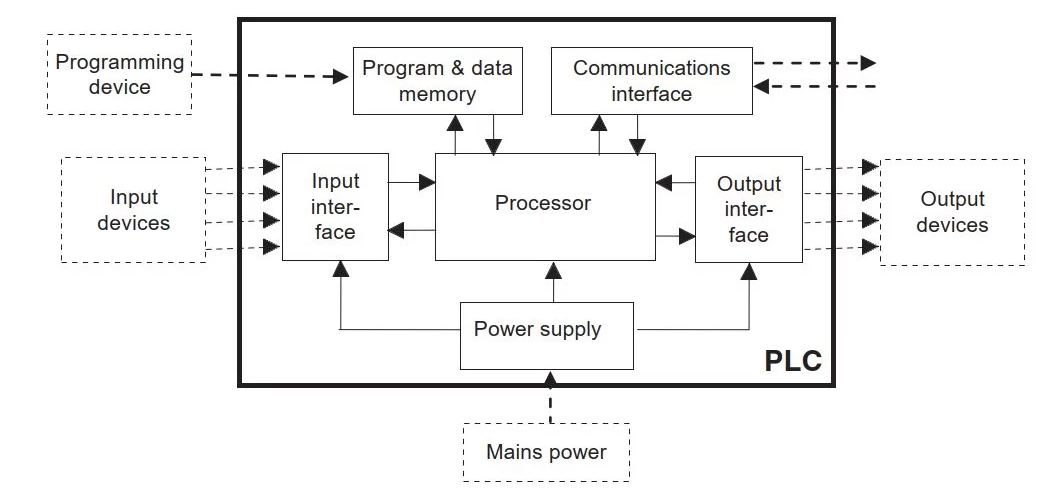

3 pav. Pagrindiniai PLC sistemos komponentai

• CPU (centrinis procesorius)

CPU yra PLC šerdis ir yra atsakingas už valdymo instrukcijų apdorojimą.Jis valdo loginį vykdymą, vidinį koordinavimą ir bendrą valdiklio veikimą.CPU užtikrina nuoseklų ir deterministinį elgesį atliekant automatizavimo užduotis.

• Maitinimo šaltinis

Maitinimo šaltinis paverčia gaunamą elektros energiją į reguliuojamą įtampą, reikalingą PLC.Jis užtikrina stabilų visų vidinių modulių maitinimą ir apsaugo sistemą nuo įtampos svyravimų.Patikimas energijos tiekimas yra būtinas nuolatiniam darbui.

• Įvesties moduliai

Įvesties moduliai priima signalus iš išorinių įrenginių ir konvertuoja juos į formą, kurią gali atpažinti PLC.Jie užtikrina elektros izoliaciją ir signalo kondicionavimą, kad apsaugotų vidines grandines.Šie moduliai veikia kaip sąsaja tarp fizinio proceso ir valdiklio.

• Išvesties moduliai

Išvesties moduliai siunčia valdymo signalus iš PLC į išorinius įrenginius.Jie paverčia vidinės kontrolės sprendimus elektriniais signalais, tinkamais lauko įrangai.Tinkamas išvesties valdymas užtikrina tikslius ir saugius valdymo veiksmus.

• Atmintis (programa ir duomenys)

PLC atmintyje saugomos valdymo programos ir sistemos duomenys, reikalingi darbui.Vykdymo metu jis išsaugo konfigūracijos informaciją ir veikimo reikšmes.Atmintis užtikrina, kad PLC gali nuosekliai vykdyti logiką per ciklus.

• Ryšio sąsajos

Ryšio sąsajos leidžia PLC keistis duomenimis su išorinėmis sistemomis.Jie palaiko integraciją su kitais valdikliais, stebėjimo sistemomis ir programavimo įrenginiais.Šios sąsajos įgalina koordinuotą automatizavimą didesnėse sistemose.

PLC tipai

Kompaktiški PLC

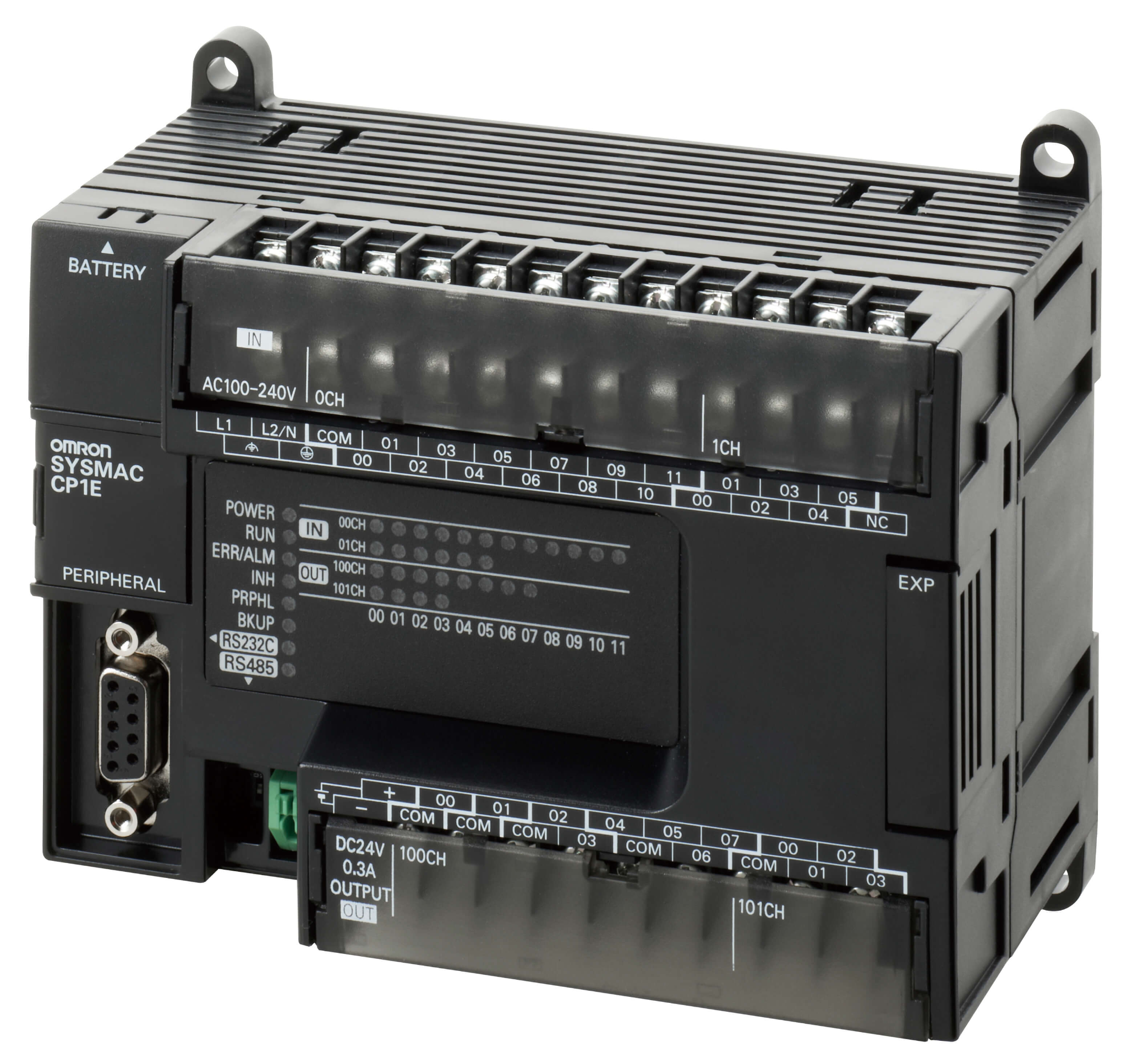

4 pav. Kompaktiškas PLC

Kompaktiškas PLC yra savarankiškas valdiklis su fiksuotais įėjimais, išėjimais ir apdorojimo funkcijomis viename įrenginyje.Jis skirtas mažoms automatizavimo užduotims, kai vietos ir kainos yra ribotos.Paveikslėlyje parodyta, kaip visos valdymo funkcijos yra integruotos į vieną korpusą.Kompaktiškus PLC lengva montuoti ir jiems reikia minimalių laidų.Jie dažniausiai naudojami paprastuose valdymo skyduose ir atskirose mašinose.Dėl fiksuoto dizaino jie tinka naudoti su stabiliais ir aiškiai apibrėžtais reikalavimais.Kompaktiški PLC užtikrina patikimą valdymą, nereikia išplėsti sistemos.

Moduliniai PLC

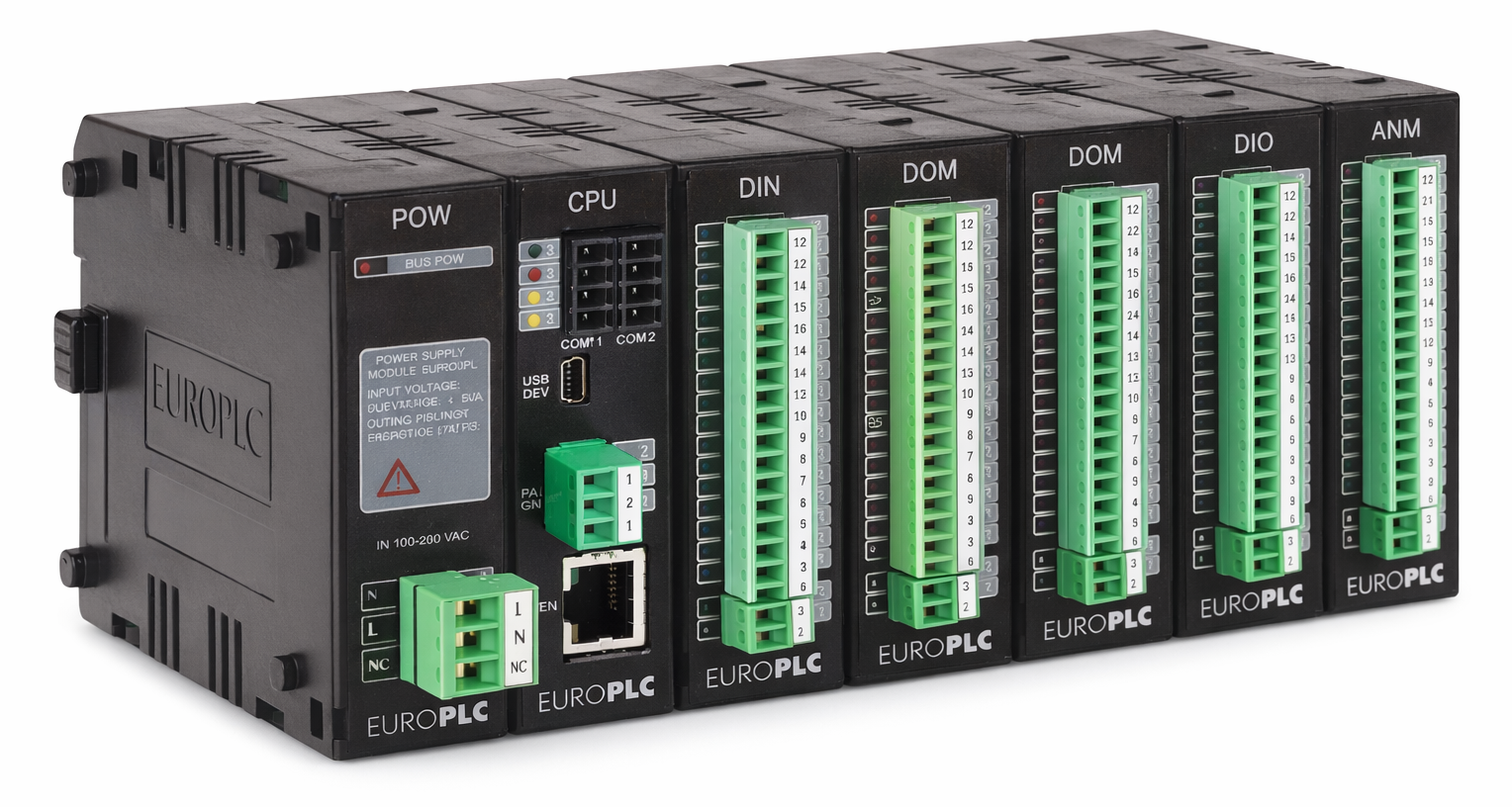

5 pav. Modulinis PLC

Modulinis PLC susideda iš atskirų modulių, prijungtų prie centrinio valdiklio.Kiekvienas modulis atlieka tam tikrą funkciją, pvz., apdorojimą arba signalų apdorojimą.Paveikslėlyje parodyta, kaip moduliai yra išdėstyti vienas šalia kito, kad būtų sudaryta visa sistema.Moduliniai PLC leidžia pridėti arba pašalinti modulius keičiantis sistemos reikalavimams.Dėl šio lankstumo jie tinka vidutinėms ir didelėms automatizavimo sistemoms.Išplėtimas gali būti atliktas nekeičiant viso valdiklio.Moduliniai PLC palaiko keičiamus ir pritaikomus valdymo sprendimus.

Ant stovo montuojami PLC

6 pav. Ant stovo montuojamas PLC

Ant stovo montuojamas PLC yra didelės talpos valdiklis, skirtas didelėms valdymo sistemoms.Jis naudoja tam skirtą stovą, kad būtų galima laikyti kelis funkcinius modulius organizuotoje struktūroje.Paveiksle pavaizduoti moduliai, sumontuoti bendroje galinėje stelažo plokštėje.Ant stovo montuojami PLC palaiko daug signalų ir sudėtingų konfigūracijų.Jie skirti sistemoms, kurioms reikalingas didelis patikimumas ir ilgalaikis veikimas.Ši konstrukcija leidžia lengvai prižiūrėti ir pakeisti modulį.Ant stovo montuojami PLC tinka reiklioms automatizavimo aplinkoms.

Saugos PLC

7 pav. Saugos PLC

Saugos PLC yra specializuotas valdiklis, skirtas su sauga susijusioms valdymo funkcijoms valdyti.Jis veikia atskirai nuo standartinės valdymo logikos, kad užtikrintų patikimą saugumą.Paveikslėlyje paryškinti specialūs saugos moduliai ir jungtys, naudojamos apsaugos užduotims atlikti.Saugos PLC stebi signalus ir palaiko saugias sistemos būsenas, kai atsiranda neįprastų sąlygų.Jie sukurti su pertekliaus ir gedimų aptikimo funkcijomis.Saugos PLC užtikrina kontroliuojamą ir nuspėjamą atsaką saugai svarbiose sistemose.

PLC programavimo kalbos

Kopėčių logika (LD)

Ladder Logic (LD) yra grafinė PLC programavimo kalba, sukurta pagal tradicines relės valdymo grandines.Tai rodo valdymo logiką, naudojant laiptelius, išdėstytus tarp dviejų vertikalių bėgių, panašiai kaip elektrinių kopėčių diagramos.Kontaktai ir ritės naudojami loginėms sąlygoms ir veiksmams vaizdiniu būdu išreikšti.Dėl šios struktūros valdymo ryšius lengva atpažinti ir sekti.Kopėčių logika aiškiai parodo, kaip loginės sąlygos derinamos, kad būtų priimti valdymo sprendimai.Dėl pažįstamo išdėstymo jį lengva skaityti net pradedantiesiems.LD plačiai naudojamas kuriant aiškią ir prižiūrimą PLC valdymo logiką.

Funkcijų bloko schema (FBD)

Funkcijų blokų diagrama (FBD) yra blokų pagrindu sukurta PLC programavimo kalba, naudojama valdymo funkcijoms vizualiai pavaizduoti.Jis organizuoja valdymo logiką į funkcinius blokus, sujungtus signalinėmis linijomis.Kiekvienas blokas atlieka tam tikrą operaciją, pvz., loginį apdorojimą, palyginimą ar signalo manipuliavimą.Jungtys tarp blokų parodo, kaip duomenys teka per valdymo logiką.Ši vizualinė struktūra padeda supaprastinti sudėtingus valdymo ryšius.FBD puikiai tinka loginėms ir nuolatinėms valdymo funkcijoms atvaizduoti.Tai yra aiškus ir struktūrizuotas būdas kurti PLC programas.

Struktūrinis tekstas (ST)

Struktūrinis tekstas (ST) yra aukšto lygio teksto pagrindu sukurta PLC programavimo kalba.Jame aprašoma valdymo logika naudojant skaitomus sakinius, išdėstytus struktūriniu formatu.Šis metodas leidžia aiškiai išreikšti sudėtingas sąlygas ir skaičiavimus.Struktūrinis tekstas yra naudingas, kai valdymo logika reikalauja tikslių matematinių ar loginių išraiškų.Rašytinis formatas padeda organizuoti logiką švaria ir logiška tvarka.Jis dažniausiai naudojamas pažangiose ir duomenimis valdomose valdymo programose.

Instrukcijų sąrašas (IL)

Instrukcijų sąrašas (IL) yra žemo lygio PLC programavimo kalba, pagrįsta trumpomis tekstinėmis komandomis.Tai reiškia valdymo logiką kaip instrukcijų seką, vykdomą nustatyta tvarka.Kiekviena instrukcija atlieka konkrečią valdymo duomenų operaciją.Šis formatas yra kompaktiškas ir glaudžiai suderintas su tuo, kaip valdymo instrukcijos apdorojamos viduje.IL suteikia tiesioginį ir struktūrizuotą būdą išreikšti pagrindinę valdymo logiką.Tai padeda iliustruoti atskirų valdymo operacijų eigą.Instrukcijų sąrašuose pagrindinis dėmesys skiriamas glaustam ir tvarkingam loginiam vaizdavimui.

Nuosekliųjų funkcijų diagrama (SFC)

Sequential Function Chart (SFC) yra PLC programavimo kalba, naudojama valdymo logikai suskirstyti į nuoseklius veiksmus.Jis vaizduoja procesus kaip apibrėžtų etapų, sujungtų perėjimais, seriją.Kiekvienas žingsnis apibrėžia konkrečią veikimo būseną valdymo sekoje.Perėjimai rodo sąlygas, kurių reikia norint pereiti nuo vieno žingsnio prie kito.Ši struktūra leidžia lengvai suprasti visą proceso eigą.SFC idealiai tinka organizuoti kelių žingsnių valdymo sekas.Tai padeda supaprastinti sudėtingos proceso valdymo logikos struktūrą.

PLC įvesties ir išvesties įrenginiai

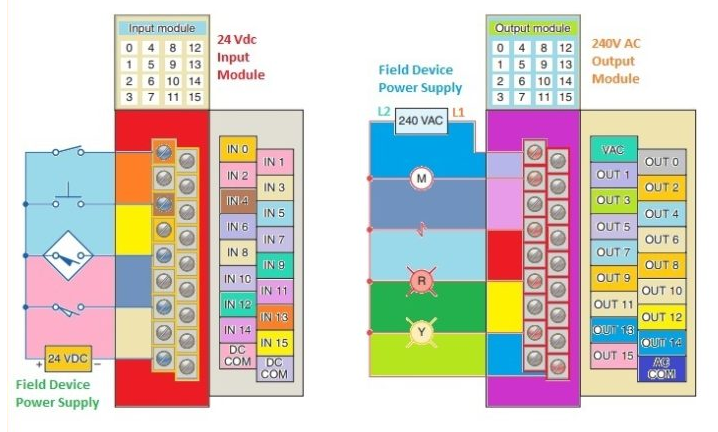

8 pav. PLC įvesties ir išvesties įrenginiai

PLC įvesties ir išvesties įrenginiai yra išoriniai komponentai, jungiantys valdiklį prie fizinio proceso.Įvesties įrenginiai siunčia signalus iš lauko į PLC, o išvesties įrenginiai priima valdymo signalus iš PLC.Kaip parodyta paveikslėlyje, įvesties įrenginiuose yra jutiklių ir jungiklių, kurie nustato fizines sąlygas.Išvesties įrenginius sudaro pavaros, indikatoriai ir varikliai, kurie atlieka veiksmus.Diagrama parodo, kaip lauko signalai nukreipiami tarp įrenginių ir valdiklio.Ši sąveika leidžia PLC stebėti ir daryti įtaką procesui.Įvesties ir išvesties įrenginiai sudaro ryšio tarp automatikos logikos ir įrangos ryšį.

PLC naudojimo pranašumai

PLC siūlo keletą pagrindinių privalumų, todėl jie idealiai tinka pramoninei automatizacijai.

• Didelis patikimumas ir stabilus veikimas atšiaurioje aplinkoje

• Lanksti valdymo logika, kurią galima modifikuoti naudojant programinę įrangą

• Sumažintas laidų skaičius, palyginti su relinėmis valdymo sistemomis

• Greitesnis trikčių šalinimas naudojant diagnostikos funkcijas

• Lengvas mastelio keitimas, kad būtų palaikoma sistemos plėtra

PLC taikymas

1. Gamybos ir surinkimo linijos

PLC valdo konvejerius, mašinas ir automatizuotas darbo vietas.Jie užtikrina sinchronizuotą veikimą ir nuoseklią gamybos produkciją.Jų patikimumas palaiko nuolatinius gamybos procesus.

2. Proceso pramonė

Proceso įmonėse PLC valdo tokius kintamuosius kaip lygis, srautas ir temperatūra.Jie padeda išlaikyti stabilias darbo sąlygas.Ši kontrolė pagerina produkto nuoseklumą ir proceso saugumą.

3. Pastatų automatizavimo sistemos

PLC naudojami apšvietimo, vėdinimo ir prieigos sistemoms valdyti.Jie leidžia centralizuotai stebėti pastato veiklą.Tai pagerina energijos vartojimo efektyvumą ir sistemos koordinavimą.

4. Maitinimo ir komunalinės sistemos

PLC stebi ir valdo elektros ir komunalinę įrangą.Jie palaiko patikimą pastočių ir valymo įrenginių darbą.Greitas jų atsakas pagerina sistemos stabilumą.

5. Transportas ir infrastruktūra

PLC valdo signalizacijos, stebėjimo ir pagalbines sistemas.Jie padeda užtikrinti saugų ir nuspėjamą veikimą.Tai palaiko didelio masto infrastruktūros patikimumą.

PLC vs SCADA vs DCS

Parametras	PLC	SCADA	DCS
Pagrindinis vaidmuo	Tiesioginis valdymas	Stebėjimas ir priežiūra	Paskirstytas proceso valdymas
Sistemos lygis	Lauko lygis	Priežiūros lygis	Proceso lygis
Kontrolės vykdymas	Taip	Nr	Taip
Sistemos architektūra	Centralizuotas	Centralizuotas stebėjimas	Paskirstyta
Tipinė valdymo sritis	Mašina arba ląstelė	Visas augalo vaizdas	Proceso vienetai
Duomenų tvarkymas	Valdymo duomenys	Didelės apimties duomenys	Valdymas ir duomenys
Vartotojo sąsaja	Minimalus	Grafinis HMI	Integruotas HMI
Sistemos sudėtingumas	Žemas ar vidutinis	Vidutinis	Aukštas
Priklausomybė nuo tinklo	Žemas	Aukštas	Aukštas
Atleidimo iš darbo palaikymas	Ribotas	Programinės įrangos pagrindu	Įmontuotas
Išplėtimo metodas	Modulinis I/O	Programinės įrangos mastelio keitimas	Paskirstyti mazgai
Konfigūracijos fokusavimas	Loginis valdymas	Vizualizacija	Proceso koordinavimas
Priežiūros dėmesys	Aparatinės įrangos logika	Programinė įranga ir duomenys	Sistemos mastu
Integravimo vaidmuo	Valdymo mazgas	Priežiūros sluoksnis	Pagrindinė valdymo sistema

Išvada

PLC veikia nuolat skaitydami įvestis, apdorodami logiką ir atnaujindami išvestis, kad mašinos būtų valdomos tiksliai ir nuosekliai.Jų aparatinės įrangos struktūra, lankstūs valdiklių tipai ir standartizuotos programavimo kalbos leidžia kurti sistemas tiek mažoms, tiek didelėms automatizavimo užduotims.Sujungdami jutiklius ir pavaras su valdymo logika, PLC suteikia tiesioginį procesų valdymą.Jų patikimumas, lankstumas ir platus naudojimas įvairiose pramonės šakose daro juos pagrindine pramonės automatizavimo technologija.
