Paaiškinamas mygtuko jungiklis, kad būtų lengva mokytis

Mygtukų jungikliai leidžia lengvai valdyti elektros grandines paprastu paspaudimu.Šiame straipsnyje sužinosite, kas yra mygtuko jungiklis, kaip jis veikia ir pagrindines jo dalis.Taip pat suprasite skirtingus tipus pagal veikimą, kontaktų konfigūraciją ir stulpą bei metimą.Be to, pamatysite, kur jie naudojami, kaip jie lyginami su kitais jungikliais ir kaip išsirinkti tinkamą.

Katalogas

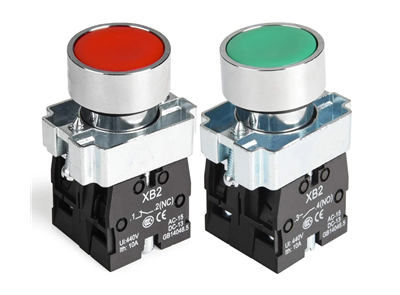

1 pav. Mygtuko jungiklis

Kas yra mygtuko jungiklis?

Mygtuko jungiklis yra paprastas elektrinis įtaisas, naudojamas rankiniu būdu valdyti grandinę paspaudus mygtuką.Jis dažniausiai randamas valdymo skyduose, mašinose ir elektroniniuose įrenginiuose, kur reikalingas greitas vartotojo įvestis.Šio tipo jungikliai leidžia vartotojui vienu paspaudimu pradėti, sustabdyti arba suaktyvinti veiksmą.Jis skirtas lengvai valdyti ir patikimai veikti tiek mažos galios, tiek didelės galios sistemose.

Mygtukų jungikliai yra plačiai naudojami, nes jie suteikia tiesioginį ir intuityvų valdymą.Jie dažnai montuojami ant plokščių ar įrangos, kad būtų patogu pasiekti.Šie jungikliai yra įvairių dydžių, formų ir medžiagų, priklausomai nuo taikymo.Jų pagrindinis tikslas – greitai ir efektyviai valdyti elektrines funkcijas be sudėtingų mechanizmų.

Mygtuko jungiklio veikimo principas

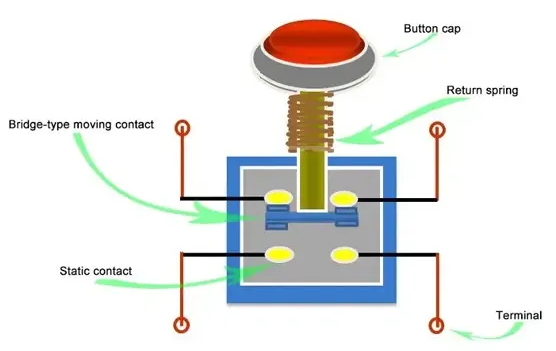

2 pav. Darbo mechanizmas

Mygtuko jungiklis veikia pakeisdamas elektros grandinės būseną, kai mygtukas paspaudžiamas.Kai netaikoma jėga, grandinė lieka numatytosios būsenos, atidaryta arba uždaryta, priklausomai nuo konstrukcijos.Paspaudus mygtuką, vidinis mechanizmas veikia jėga, dėl kurios elektriniai kontaktai juda.Šis judėjimas leidžia srovei tekėti arba ją akimirksniu sustabdo.

Kai mygtukas atleidžiamas, jungiklis grįžta į pradinę būseną ir atkuria numatytąją grandinės būseną.Šis greitas perėjimas užtikrina patikimą elektros signalų valdymą realiuoju laiku.Kontakto padėties pasikeitimas tiesiogiai veikia srovės srautą, todėl jungiklis veikia kaip valdymo taškas grandinėje.Dėl šio paprasto veiksmo mygtukų jungikliai yra veiksmingi atliekant tikslias ir pakartotines operacijas.

Mygtuko jungiklio komponentai

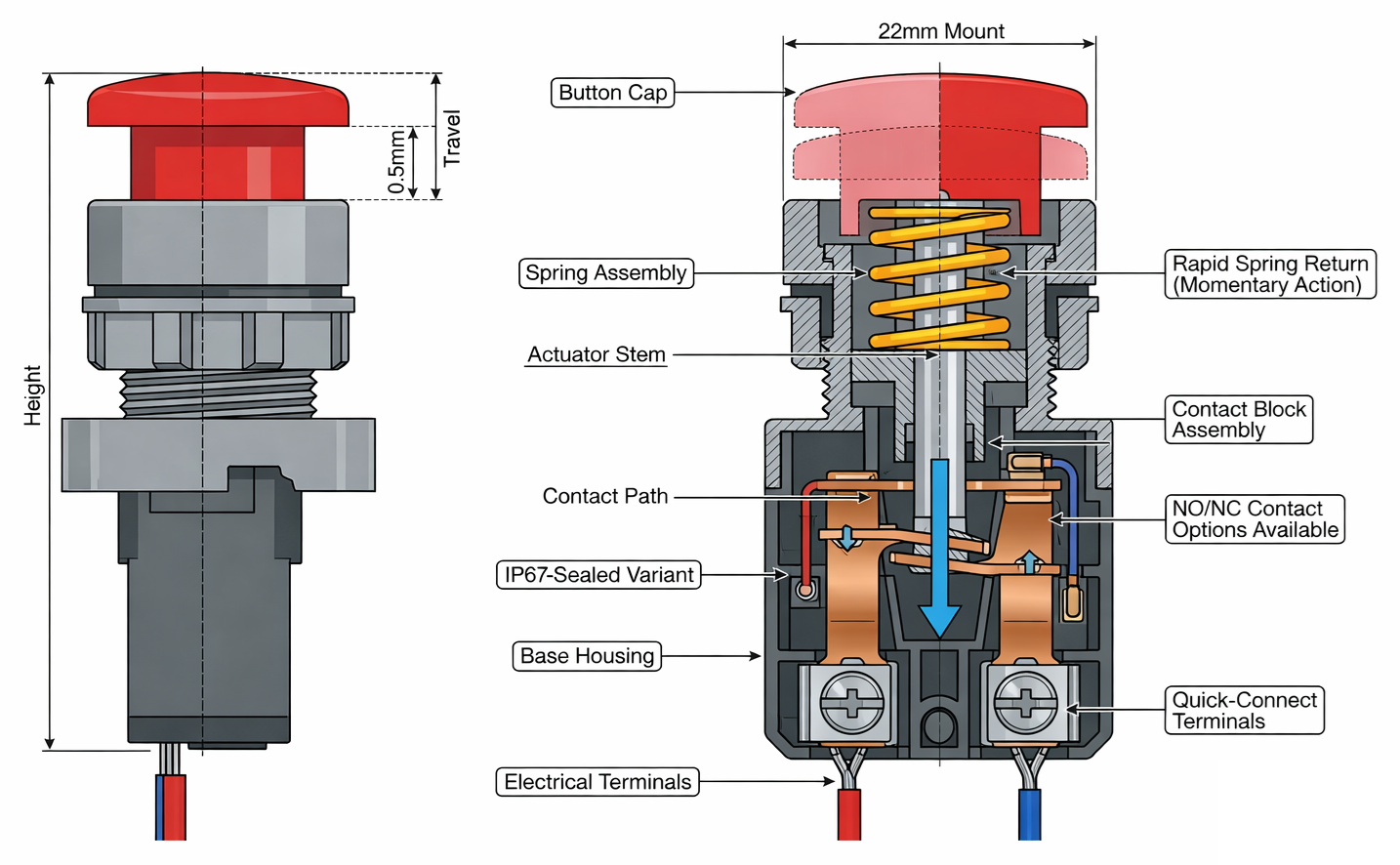

3 pav. Mygtuko vidinė struktūra

• Mygtuko dangtelis (pavara)

Mygtuko dangtelis yra matoma dalis, kurią paspaudus valdomas jungiklis.Jis sukurtas taip, kad būtų lengvas kontaktas ir gali būti įvairių spalvų bei formų, kad būtų galima identifikuoti.Pavara perduoda jėgą vidiniam mechanizmui.Jo konstrukcija užtikrina sklandų ir nuoseklų spaudimą pakartotinai naudojant.

• Grįžti pavasaris

Grąžinimo spyruoklė yra atsakinga už mygtuko grąžinimą į pradinę padėtį po paspaudimo.Suspaudus jis kaupia mechaninę energiją, o pašalinus jėgą – išleidžia.Tai užtikrina greitą ir patikimą jungiklio atstatymą.Spyruoklė taip pat padeda išlaikyti pastovų lytėjimo grįžtamąjį ryšį veikimo metu.

• Perkeliamas kontaktas (tiltas kontaktas)

Judantis kontaktas pakeičia padėtį, kai paspaudžiamas mygtukas.Jis sujungia arba atjungia elektros kelią jungiklio viduje.Ši dalis sukurta taip, kad būtų patvari, kad būtų galima susidoroti su pasikartojančiais kontaktų ciklais.Jo judėjimas tiesiogiai lemia, ar srovė teka per grandinę.

• Statinis kontaktas

Statinis kontaktas lieka fiksuotas jungiklio viduje ir yra judančio kontakto prijungimo taškas.Jis sudaro elektrinį kelią, kai jį paliečia judantis kontaktas.Šie kontaktai paprastai yra pagaminti iš laidžių medžiagų, kad būtų galima efektyviai perduoti srovę.Stabili jų padėtis užtikrina nuoseklų perjungimą.

• Susisiekite su bloko surinkimu

Kontaktų bloke yra kontaktų sistema ir jis palaiko tinkamą išlygiavimą.Tai užtikrina, kad judantys ir statiniai kontaktai darbo metu tinkamai susijungs.Ši konstrukcija padeda išlaikyti elektros patikimumą ir mažina susidėvėjimą.Tai taip pat leidžia moduliniu būdu pakeisti kai kurias jungiklių konstrukcijas.

• Gnybtai (elektros jungtys)

Gnybtai yra išoriniai sujungimo taškai, kuriuose tvirtinami laidai.Jie leidžia jungiklį integruoti į elektros grandinę.Tai gali būti sraigtiniai, litavimo tipo arba greitai sujungiami gnybtai.Tinkama gnybtų konstrukcija užtikrina saugias ir stabilias elektros jungtis.

• Būstas (kėbulas / bazė)

Korpusas apima visus vidinius komponentus ir užtikrina mechaninę apsaugą.Paprastai jis pagamintas iš patvaraus plastiko arba metalo medžiagų.Korpusas taip pat palaiko montavimą ant plokščių arba korpusų.Jis apsaugo vidines dalis nuo dulkių, drėgmės ir mechaninių pažeidimų.

Mygtukų jungiklių tipai

Remiantis operacija

1. Momentinis mygtuko jungiklis

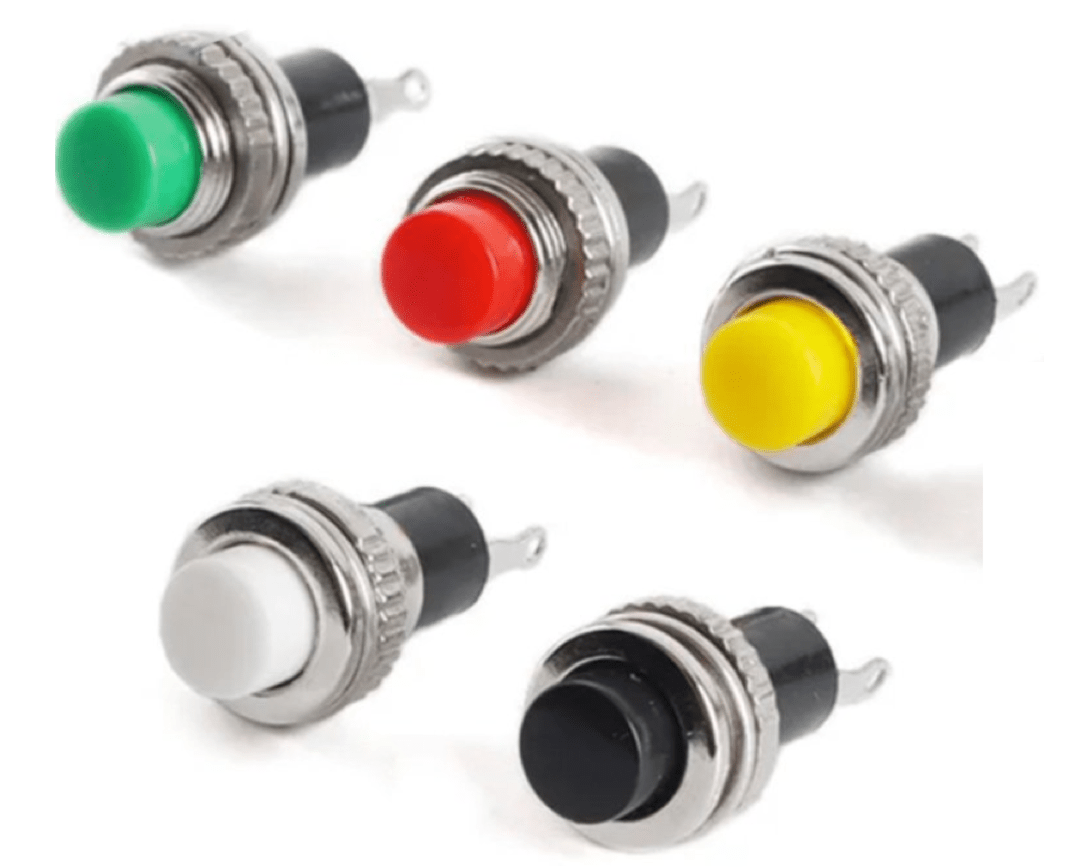

4 pav. Momentinio jungiklio pavyzdys

Momentinis mygtuko jungiklis yra jungiklio tipas, kuris išlieka aktyvus tik jį paspaudus.Kai slėgis pašalinamas, jis automatiškai grįžta į pradinę būseną.Šis elgesys dažniausiai naudojamas programose, kurias reikia laikinai suaktyvinti, pvz., durų skambučiams arba valdymo signalams.Greitas grąžinimo veiksmas užtikrina tikslų ir trumpalaikį valdymą.

Šie jungikliai yra skirti nedelsiant reaguoti veikimo metu.Spaudžiamas veiksmas sukelia pakeitimą, o jį atleidus veiksmas akimirksniu sustabdomas.Dėl to jie tinka sistemoms, kuriose nereikia nuolatinio aktyvinimo.Dėl paprasto veikimo ir greito nustatymo iš naujo jie plačiai naudojami valdymo skydeliuose ir elektroniniuose įrenginiuose.

2. Užfiksuojamas (prižiūrimas) mygtuko jungiklis

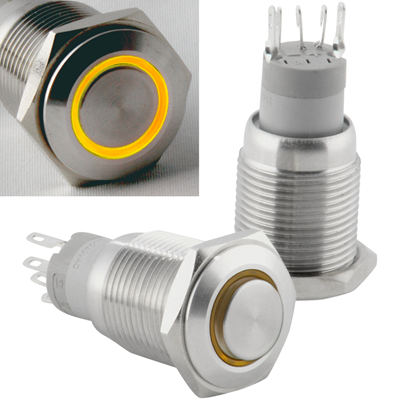

5 pav. Užrakinimo jungiklio pavyzdys

Užrakinamasis mygtuko jungiklis yra jungiklio tipas, kuris po paspaudimo lieka paskutinėje padėtyje.Kai mygtukas paspaudžiamas vieną kartą, jis lieka aktyvuotas, kol paspaudžiamas dar kartą, kad būtų pakeista jo būsena.Tai leidžia jungikliui išlaikyti savo funkciją be nuolatinio slėgio.Jis dažniausiai naudojamas elektros sistemų įjungimui/išjungimui valdyti.

Šio tipo jungikliai užtikrina stabilų veikimą programoms, kurioms reikalinga pastovi būsena.Vartotojui nereikia laikyti mygtuko, kad grandinė būtų aktyvi.Paspaudus dar kartą, būsena perjungiama atgal, todėl įrenginius lengva valdyti.Išlaikomas jo elgesys yra naudingas valdant galią ir eksploatuojant įrangą.

Remiantis kontaktų konfigūracija

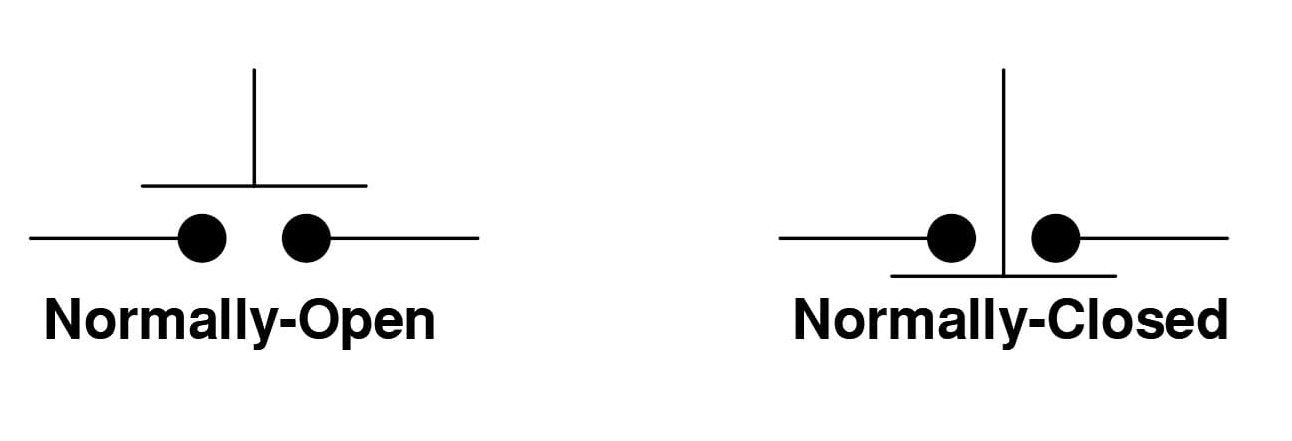

6 pav. NO vs NC diagrama

1. Paprastai atidarytas (NE)

Paprastai atidarytas mygtuko jungiklis yra jungiklio tipas, kai grandinė yra atidaryta pagal numatytąją būseną.Tai reiškia, kad srovė neteka, kol nepaspaudžiamas mygtukas.Paspaudus mygtuką, kontaktai užsidaro ir leidžia srovei praeiti per grandinę.Atleidus, grandinė grįžta į atvirą būseną.

Šio tipo konfigūracija dažniausiai naudojama valdymo sistemose, kurias reikia įjungti tik tada, kai reikia.Tai užtikrina, kad grandinė liktų neaktyvi, nebent ją suaktyvintų vartotojas.Elgesys aiškiai parodytas tipinėse kontaktų diagramose, kur tarpas užsidaro darbo metu.Jis plačiai naudojamas paleidimo mygtukuose ir signalų įvestise.

2. Paprastai uždarytas (NC)

Paprastai uždarytas mygtuko jungiklis yra jungiklio tipas, kai grandinė uždaryta pagal numatytąją būseną.Tai leidžia srovei nuolat tekėti, kai mygtukas nepaspaudžiamas.Paspaudus mygtuką atidaroma grandinė ir nutraukiamas srovės srautas.Atleidus mygtuką, atkuriama uždaros grandinės būsena.

Ši konfigūracija dažniausiai naudojama saugos sistemose ir avarinio sustabdymo funkcijose.Tai užtikrina, kad grandinė išliktų aktyvi, nebent ji būtų tyčia nutraukta.Kontakto būsenos pasikeitimas aiškiai pavaizduotas standartinėse diagramose eksploatacijos metu.Tai naudinga tais atvejais, kai apsaugai reikalingas srovės pertraukimas.

Remiantis Pole ir Throw

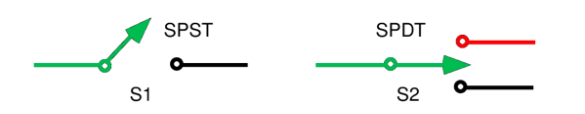

7 pav. SPST ir SPDT diagrama

SPST ir SPDT yra vieno poliaus jungiklio konfigūracijos, valdančios vieną elektros grandinę.SPST (Single Pole Single Throw) jungiklis turi vieną įėjimą ir vieną išvestį, leidžiantį paprastai valdyti įjungimą/išjungimą.Jis veikia kaip pagrindinis jungiklis, kuris jungia arba atjungia grandinę.Dėl to jis tinka paprastoms perjungimo užduotims.

SPDT (Single Pole Double Throw) jungiklis taip pat valdo vieną grandinę, bet suteikia du galimus išvesties kelius.Tai leidžia nukreipti srovę į vieną iš dviejų jungčių.Dėl to naudinga pasirinkti vieną iš dviejų skirtingų grandinių arba režimų.Diagramoje paprastai rodomas vieno įėjimo perjungimas tarp dviejų išėjimų.

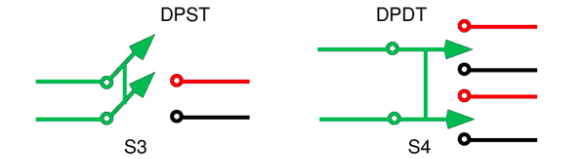

8 pav. DPST ir DPDT diagrama

DPST ir DPDT yra dviejų polių jungiklių konfigūracijos, skirtos valdyti kelias grandines vienu metu.DPST (Double Pole Single Throw) jungiklis vienu veiksmu gali valdyti dvi atskiras grandines vienu metu.Tai leidžia kartu įjungti arba išjungti abi grandines.Tai naudinga programoms, kurioms reikalingas sinchronizuotas valdymas.

DPDT (Double Pole Double Throw) jungiklis valdo dvi grandines ir kiekvienai suteikia po du perjungimo kelius.Tai leidžia sudėtingiau perjungti srovę nukreipiant keliais būdais.Ši konfigūracija dažniausiai naudojama atbulinės eigos grandinėse ir pažangiose valdymo sistemose.Diagramoje paprastai rodomi du poliai, persijungiantys tarp dviejų išėjimų rinkinių.

Mygtukų jungiklių privalumai ir trūkumai

Mygtukų jungiklių privalumai

• Paprasta ir lengva valdyti

• Greitas reakcijos laikas

• Kompaktiškas ir erdvę taupantis dizainas

• Patikimas pakartotiniam naudojimui

• Yra įvairių dydžių ir stilių

• Tinka tiek mažos, tiek didelės galios sistemoms

Mygtukų jungiklių apribojimai

• Ribotas valdymas, palyginti su sudėtingais jungikliais

• Mechaninis susidėvėjimas laikui bėgant

• Reikalinga fizinė sąveika

• Atšiaurioje aplinkoje gali prireikti apsaugos

• Netinka nuolatiniam perjungimui be atraminių grandinių

Mygtukų jungiklių taikymas

1. Pramoniniai valdymo pultai

Mygtukų jungikliai dažniausiai naudojami pramoninėse mašinose paleidimo, sustabdymo ir atstatymo funkcijoms atlikti.Jie užtikrina greitą ir tiesioginį įrangos tvarkymo operatorių valdymą.Jų aiškus ženklinimas ir spalvų kodavimas pagerina saugumą ir efektyvumą.Šie jungikliai yra tinkami patikimam mašinos veikimui.

2. Buitinė elektronika

Daugelis kasdienių įrenginių, pvz., prietaisų ir programėlių, naudoja mygtukų jungiklius vartotojo įvestims.Jie leidžia lengvai valdyti funkcijas be sudėtingų sąsajų.Dėl kompaktiško dydžio jie tinka mažiems elektroniniams prietaisams.Jie pagerina naudojimo patogumą ir patogumą.

3. Automobilių sistemos

Paspaudimo mygtukai transporto priemonėse naudojami tokioms funkcijoms kaip variklio užvedimas, garso signalo įjungimas ir valdymo sistemos.Jie suteikia greitą prieigą prie pagrindinių operacijų vairuojant.Jų ilgaamžiškumas užtikrina patikimą veikimą įvairiomis sąlygomis.Šie jungikliai pagerina vairuotojo valdymą ir komfortą.

4. Medicinos įranga

Medicinos prietaisuose naudojami mygtukų jungikliai tikslioms ir kontroliuojamoms operacijoms atlikti.Jie leidžia saugiai ir efektyviai valdyti įrangą.Jų atsakas veiksmas yra svarbus įvairiose situacijose.Švarus ir sandarus dizainas dažnai naudojamas higienai.

5. Namų automatizavimo sistemos

Mygtukai naudojami išmaniųjų namų sistemose apšvietimui, apsaugai ir įrenginių valdymui.Jie suteikia paprastą sąsają automatizuotoms funkcijoms valdyti.Jų integravimas su elektroninėmis sistemomis daro juos universalius.Jie pagerina patogumą šiuolaikiniuose namuose.

6. Valdymo ir prietaisų sistemos

Matavimo ir valdymo sistemose mygtukai naudojami funkcijoms paleisti ir nustatymams reguliuoti.Jie suteikia tikslią rankinę sistemos valdymo įvestį.Jų patikimumas užtikrina nuoseklų veikimą jautriose programose.Šie jungikliai plačiai naudojami testuojant ir stebint sąrankas.

Mygtuko jungiklis vs perjungiklis vs svirties jungiklis

Funkcija	Mygtukas Perjungti	Perjungti jungiklį	Svirties jungiklis
Įjungimo jėga	1,5–5 N tipinis	2–6 N tipiškas	2–5 N tipiškas
Kelionės atstumas	0,5–3 mm	2-6 mm	1,5–4 mm
Operacijos tipas	Momentinis arba fiksavimas	Tik prižiūrėtas	Tik prižiūrėtas
Elektrinis gyvenimas	100 000–1 000 000 ciklai	50 000–200 000 ciklai	50 000–150 000 ciklai
Mechaninis gyvenimas	Iki 1 000 000+ presai	100 000–500 000 perjungia	100 000–300 000 presai
Susisiekite su įvertinimais	0,1 A–10 A (nuo mažo iki vidutinė)	3A–20A (vidutinis iki aukšto)	6A–20A (vidutinis iki aukšto)
Montavimo anga Dydis	8 mm, 12 mm, 16 mm, 22 mm	Tipiškas 6–12 mm	20-30 mm stačiakampė išpjova
Plokštės storis	1-6 mm	1-5 mm	1-4 mm
Perjungimo greitis	<10 ms atsakymą	10–20 ms	10–20 ms
Susisiekite Atsparumas	≤50 mΩ tipiškas	≤20 mΩ tipiškas	≤20 mΩ tipiškas
Sandarinimo įvertinimas	Iki IP67/IP68 prieinama	Paprastai IP40–IP65	Paprastai IP40–IP65
Apšvietimas Parinktis	Dažnas (LED žiedas / indikatorius)	Ribotas	Dažnas (apšvietimas iš fono tipai)
Terminalų tipai	Lydmetalis, varžtas, greitas prijungimas	Lydmetalis, varžtas	Greitas prijungimas, ašmenys
Darbinė temperatūra	-25°C iki +85°C tipiškas	-20°C iki +85°C	-20°C iki +85°C

Išvada

Mygtukų jungikliai yra patikimas ir paprastas būdas valdyti elektros grandines naudojant paprastą rankinį įvestį.Jų veikimas pagrįstas pagrindiniu kontaktiniu judesiu, palaikomu tiksliai apibrėžtų vidinių komponentų ir įvairių konfigūracijų, tokių kaip momentinis, fiksuojantis, NO/NC ir skirtingi polių bei metimo tipai.Jie plačiai naudojami įvairiose pramonės šakose dėl greito reagavimo, kompaktiško dizaino ir universalumo, nepaisant kai kurių apribojimų, pvz., mechaninio susidėvėjimo.Tinkamo jungiklio pasirinkimas priklauso nuo elektros charakteristikų, veikimo tipo, aplinkos ir konstrukcijos kokybės, kad būtų užtikrintas tinkamas veikimas ir ilgalaikis patikimumas.
