Liekamosios srovės grandinės pertraukiklis (RCCB): veikimo principas, tipai, laidai ir palyginimas

Šiame straipsnyje sužinosite, kas yra RCCB, kaip jis veikia ir pagrindines jo dalis, kurios suteikia galimybę apsaugoti.Taip pat suprasite jo įvertinimus, skirtingus tipus, pagrindines laidų idėjas ir kaip jis lyginamas su kitais pertraukikliais.Taip pat aptariamas praktinis naudojimas namuose, komercinėse patalpose, gamyklose ir drėgnose vietose, kad galėtumėte aiškiai matyti jo svarbą.

Katalogas

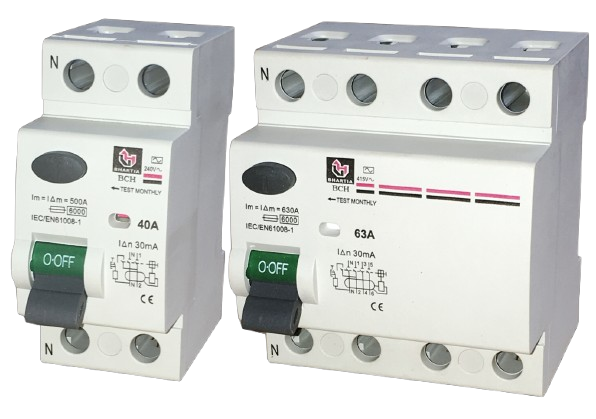

1 pav. Liekamosios srovės grandinės pertraukiklis (RCCB)

Kas yra liekamosios srovės grandinės pertraukiklis?

Liekamosios srovės grandinės pertraukiklis (RCCB) yra elektros saugos įtaisas, naudojamas apsaugoti jus nuo elektros smūgio ir užkirsti kelią gaisrui, kurį sukelia nuotėkio srovė.Jis nuolat tikrina srovę, tekančią per įtampą ir nulinį laidus, ir išjungia maitinimą, kai nustatomas nesaugus skirtumas.Terminas likutinė srovė reiškia nedidelį elektros srovės kiekį, kuris išeina iš įprasto grandinės kelio dėl izoliacijos gedimų arba atsitiktinio kontakto.RCCB paprastai įrengiamas namuose, biuruose ir pramoninėse plokštėse, siekiant pagerinti elektros saugą.Pagrindinis jo tikslas yra greitas maitinimo atjungimas prieš sugadinant ar sugadinant.

RCCB veikimo principas

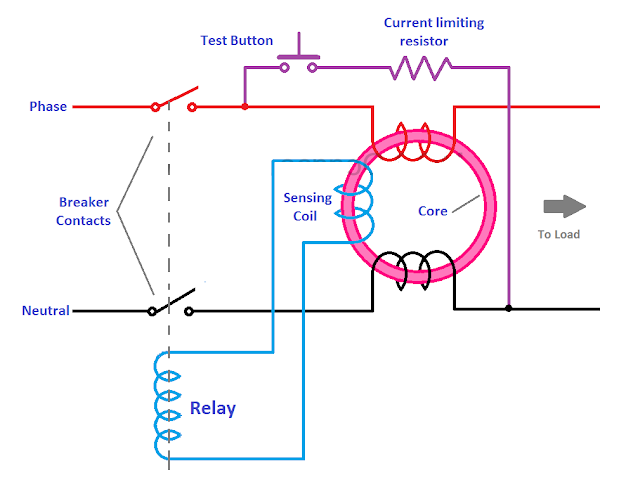

2 pav. RCCB veikimo principas

RCCB veikia stebėdamas srovės balansą tarp fazinių ir nulinių laidininkų.Įprastomis sąlygomis srovė, patenkanti per fazinį laidą, yra lygi srovei, grįžtančiai per nulinį laidą.Jei žmogus paliečia įtampingąją dalį arba atsiranda nuotėkio kelias, tam tikra srovė nuteka į žemę, sukurdama disbalansą.RCCB viduje esantis jutimo mechanizmas iš karto aptinka šį skirtumą ir įjungia išjungimo sistemą.Kai disbalansas viršija nustatytą jautrumo lygį, pertraukiklis per milisekundes atjungia grandinę.Ši greita reakcija sumažina elektros smūgio ir elektros gaisro riziką.

RCCB statyba

RCCB yra sukurtas iš kelių vidinių komponentų, kurie kartu aptinka nuotėkį ir saugiai nutraukia maitinimą.Šios dalys yra kompaktiškai išdėstytos suformuotame izoliaciniame korpuse, kad būtų užtikrintas ilgaamžiškumas ir apsauga.

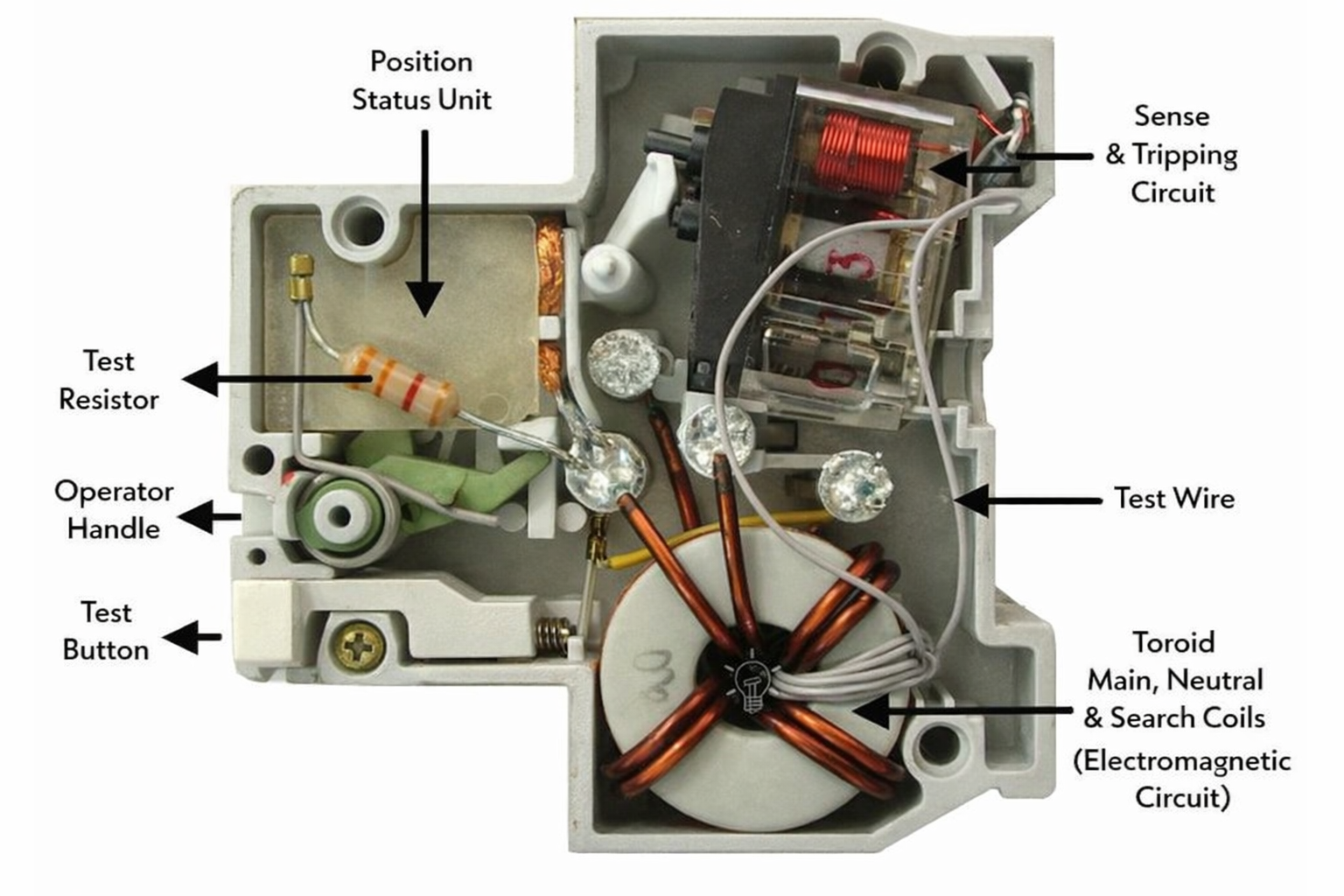

3 pav. Vidinė RCCB konstrukcija

• Šerdis (toroidinė šerdis)

Šerdis yra apskritas magnetinis žiedas, pagamintas iš didelio pralaidumo medžiagos.Jis veikia kaip pagrindinė jutimo terpė, per kurią praeina faziniai ir nuliniai laidininkai.Ši šerdis padeda aptikti magnetinį disbalansą, kai atsiranda nuotėkio srovė.

• Jutimo ritė

Jutimo ritė yra apvyniota aplink toroidinę šerdį ir yra atsakinga už magnetinio srauto pokyčių aptikimą.Kai atsiranda disbalansas, jis generuoja nedidelį elektrinį signalą.Tada šis signalas naudojamas suveikimo mechanizmui įjungti.

• Relė / išjungimo mechanizmas

Relė gauna signalą iš jutimo ritės ir mechaniškai atidaro grandinės kontaktus.Jis skirtas greitai reaguoti, kad būtų užtikrintas greitas atjungimas.Šis komponentas apsaugo nuo ilgalaikio pavojingo srovės nuotėkio poveikio.

• Bandymo mygtukas

Bandymo mygtukas yra rankinė saugos funkcija, esanti priekiniame skydelyje.Paspaudus jį sukuriama nedidelė dirbtinė nuotėkio srovė, kad būtų galima patikrinti, ar RCCB suveikia tinkamai.Tai padeda patikrinti, ar apsaugos sistema veikia tinkamai.

• Operatoriaus rankena

Operatoriaus rankena leidžia rankiniu būdu įjungti arba išjungti RCCB.Jis taip pat iš naujo nustato pertraukiklį po kelionės įvykio.Ši rankena užtikrina valdymą ir matomą būsenos indikaciją.

RCCB reitingai ir specifikacijos

Parametras	Specifikacijos
Nominali srovė (in)	16 A, 25 A, 40 A, 63 A
Jautrumas / vardinė liekamoji srovė (IΔn)	10 mA, 30 mA, 100 mA, 300 mA
Nominali įtampa	230 V / 240 V (vienfazis), 400 V / 415 V (trifazis)
Dažnis	50 Hz / 60 Hz
Lenkų skaičius	2 poliai, 4 poliai
Pertraukimo pajėgumas	6 kA – 10 kA
Veikimo laikas	≤ 30 ms
Izoliacijos įtampa (Ui)	500 V
Impulso atsparumo įtampa	4 kV
Mechaninis gyvenimas	10 000 operacijų
Elektrinis gyvenimas	5000 operacijų
Apsaugos laipsnis	IP20 / IP40
Montavimo tipas	DIN bėgis
Standarto atitiktis	IEC 61008-1
Aplinkos darbinė temperatūra	–5°C iki +40°C

Liekamosios srovės grandinės pertraukiklių tipai

Tipas AC RCCB

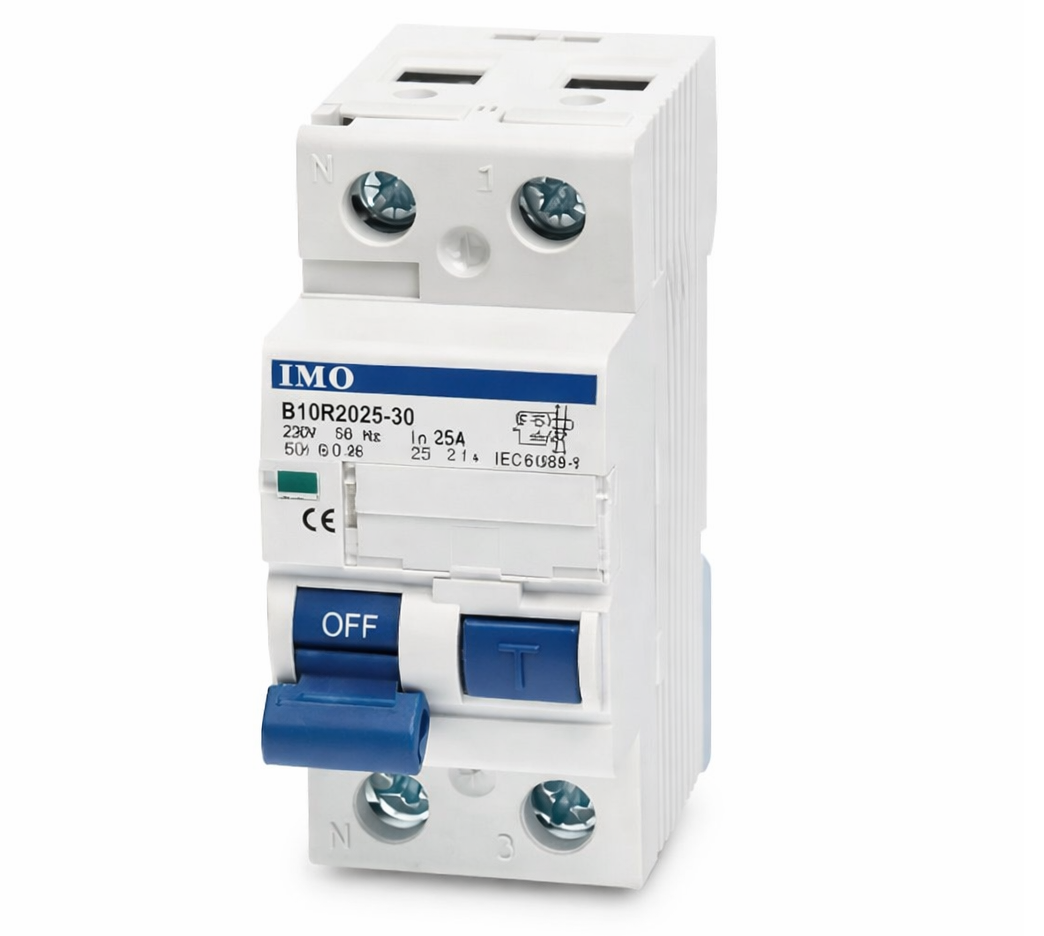

4 pav. AC RCCB tipas

AC tipo RCCB yra apsaugos įtaisas, skirtas aptikti tik grynos kintamosios srovės (AC) nuotėkį.Jis veikia, kai dėl izoliacijos gedimo arba atsitiktinio kontakto į žemę teka sinusinė kintamosios srovės gedimo srovė.Paveiksle prietaisas pavaizduotas prijungtas prie standartinių gyvenamųjų namų apkrovų, kur naudojami tik pagrindiniai kintamosios srovės prietaisai.Šis tipas dažniausiai montuojamas apšvietimo grandinėse, ventiliatoriuose ir paprastose buitinėse laidų sistemose.Jis greitai reaguoja į staigų kintamosios srovės nuotėkį ir per milisekundes atjungia maitinimą.Tipo kintamosios srovės RCCB tinka aplinkoje, kurioje nėra elektroninių keitiklių ar nuolatinės srovės gamybos įrangos.Dėl tikslaus aptikimo jis užtikrina ekonomišką ir patikimą pagrindinių elektros įrenginių saugą.

A tipo RCCB

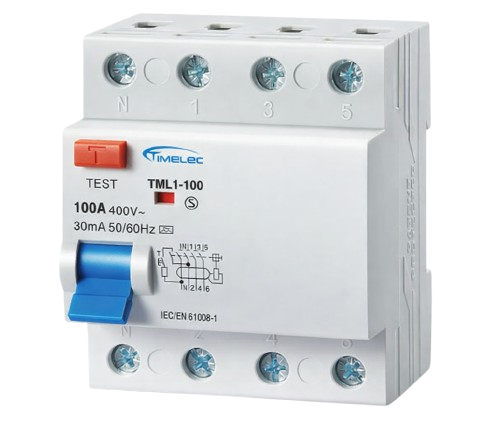

5 pav. A tipo RCCB

A tipo RCCB yra saugos pertraukiklis, galintis aptikti ir gryną kintamosios srovės nuotėkį, ir pulsuojančią nuolatinės srovės (DC) nuotėkį.Jis skirtas grandinėms, kuriose yra elektroninių įrenginių, kurie gali generuoti mažus nuolatinės srovės komponentus.Paveiksle RCCB yra prijungtas prie mišrių buitinių ir biuro apkrovų, tokių kaip skalbimo mašinos, kompiuteriai ir LED apšvietimo sistemos.Šis tipas pagerina apsaugą ten, kur naudojama šiuolaikinė elektronika, nes jaučia netaisyklingas srovės bangų formas.A tipo RCCB greitai reaguoja į nuotėkio gedimus, nepaveikdami nedidelio elektros triukšmo.Jie plačiai naudojami gyvenamuosiuose ir komerciniuose skyduose, kur yra kintamo greičio pavaros arba perjungimo maitinimo šaltiniai.Dėl platesnės aptikimo galimybės jis yra universalesnis nei tik kintamosios srovės modeliai šiuolaikinėse elektros sistemose.

B tipo RCCB

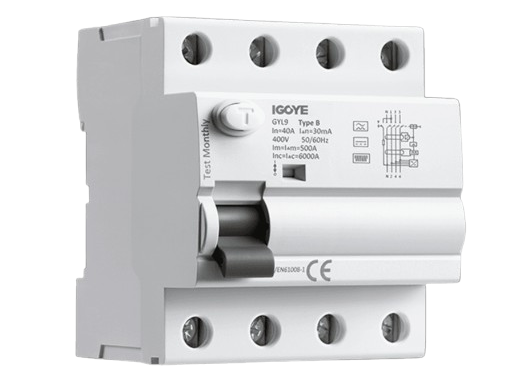

6 pav. B tipo RCCB

B tipo RCCB yra pažangus liekamosios srovės įtaisas, galintis aptikti kintamą, pulsuojančią nuolatinę, sklandžią nuolatinę ir aukšto dažnio nuotėkio sroves.Jis sukurtas sudėtingoms elektros sistemoms, kuriose naudojami keitikliai, kintamo dažnio pavaros ir elektromobilių įkrovimo stotelės.Paveiksle RCCB parodyta daugiafaze konfigūracija, prijungta prie pramoninės ir aukštųjų technologijų įrangos.Šis tipas palaiko patikimą išjungimą net tada, kai nuotėkio srovės yra netiesinės arba nuolatinės.B tipo RCCB dažniausiai naudojami saulės energijos sistemose, medicinos įstaigose ir EV infrastruktūroje.Jie užtikrina aukšto lygio saugumą tais atvejais, kai elektroniniai keitikliai ir nuolatinės srovės komponentai yra svarbūs.Dėl plataus aptikimo diapazono jis laikomas išsamiausia pažangių įrenginių RCCB klasifikacija.

RCCB laidų ir montavimo schema

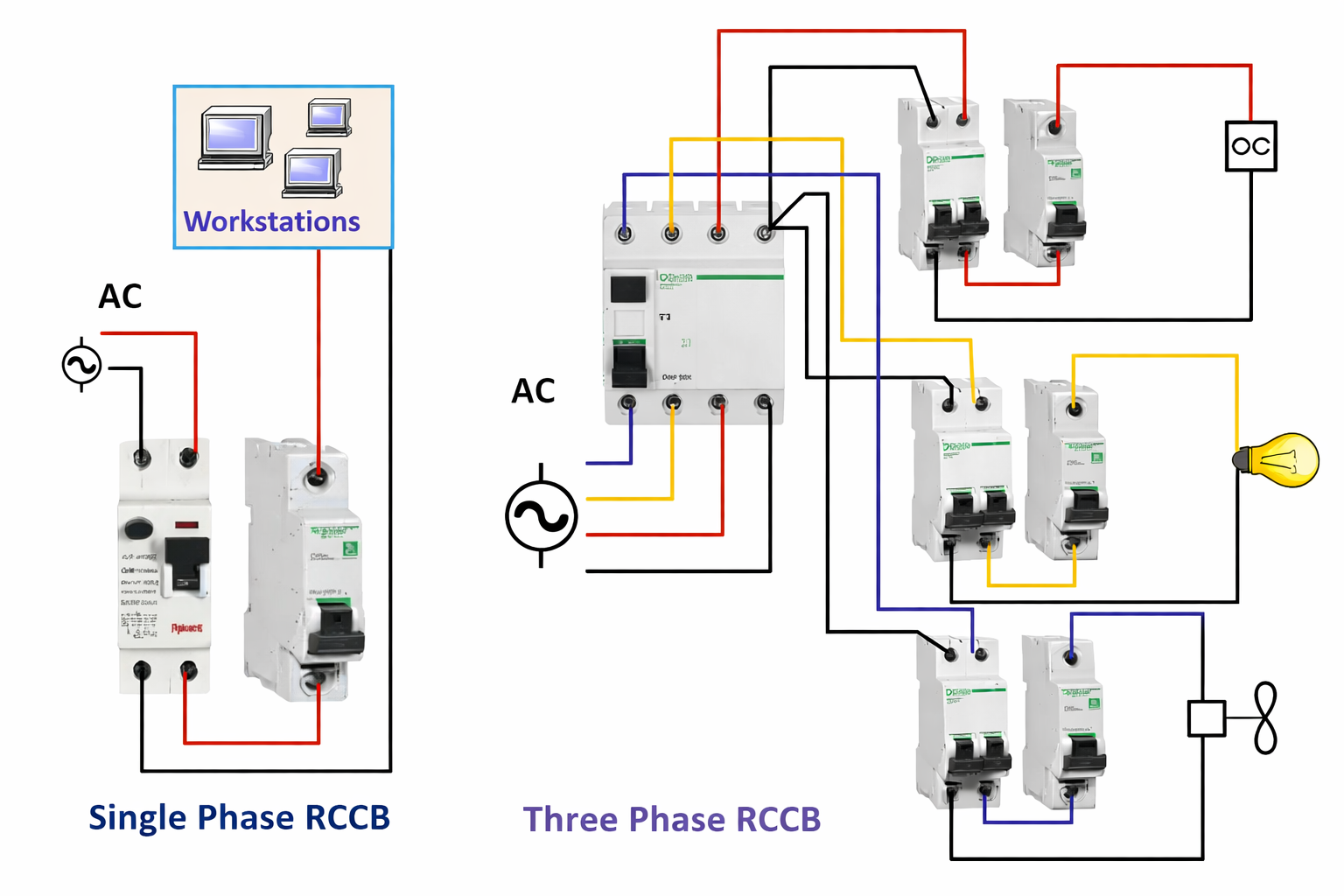

7 pav. RCCB laidų ir montavimo schema

RCCB laidų schemos iliustruoja, kaip įrenginys prijungiamas iš išorės, kad būtų užtikrintas saugus veikimas.Paveikslėlyje parodytos tiek vienfazės, tiek trifazės RCCB jungtys, kai faziniai ir nuliniai laidininkai praeina per įrenginio gnybtus prieš pasiekiant apkrovą.Tinkama gnybtų padėtis yra svarbi, nes atbulinės eigos įtampa ir neutrali padėtis gali sukelti netinkamą suveikimą.

Vienfazėse sistemose naudojami du poliai, o trifazėms sistemoms paprastai reikia keturių polių, įskaitant neutralų.Diagramoje taip pat pabrėžiamas grandinių paskirstymas skirtingoms apkrovoms po RCCB.Tinkamas laidų sujungimas užtikrina tikslų nuotėkio aptikimą ir apsaugo nuo klaidingų išjungimų.Šios montavimo schemos yra vaizdinis saugaus ir standartizuoto elektros skydo nustatymo vadovas.

RCCB vs MCB vs ELCB

Šie įrenginiai dažnai lyginami, nes visi jie yra grandinės apsauga elektros skyduose rastų įrankių.Tačiau jie apsaugo nuo įvairių tipų elektros gedimai.

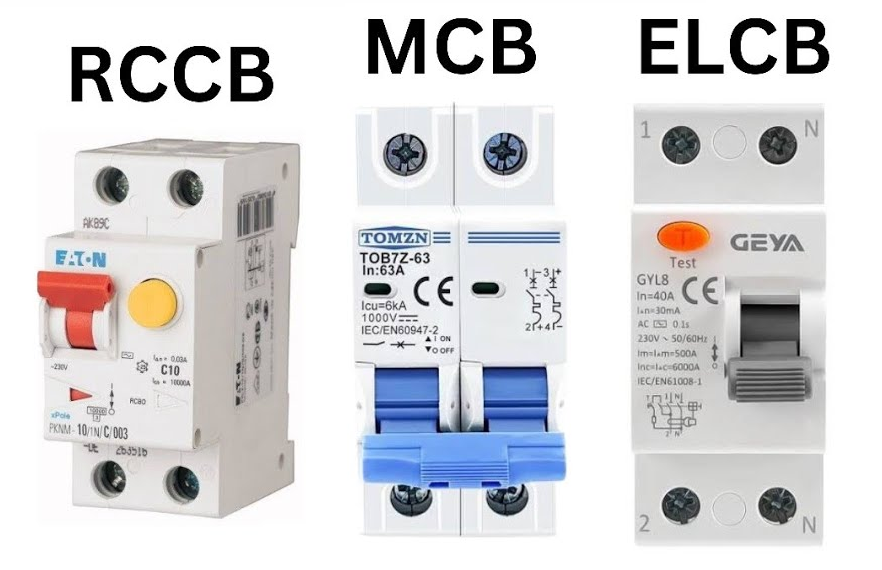

8 pav. RCCB vs MCB vs ELCB

Parametras	RCCB	MCB	ELCB
Pagrindinė funkcija	Išjungiama nuotėkio srovė paprastai 10–300 mA	Išjungimai esant viršsrovei paprastai 6–63 A	Įžeminimo įtampa paprastai būna 40–60 V
Apsaugos nuo elektros smūgio slenkstis	Bendras asmens apsaugos lygis 30 mA	Nėra apibrėžto smūgio išjungimo slenksčio	Tipiškas smūgio išjungimo diapazonas yra 50 mA – 300 mA
Perkrovos kelionės diapazonas	Neskirtas perkrovos srovei	Šiluminė kelionė apytiksl.1,13–1,45 × colio	Neskirtas perkrovos srovei
Trumpojo jungimo kelionės diapazonas	Jokio magnetinio trumpojo jungimo išjungimo	Magnetinė kelionė apytiksl.5–10 × colių	Jokio magnetinio trumpojo jungimo išjungimo
Gedimų aptikimo tipas	Srovės disbalansas tarp fazės ir neutralios	Perteklinė linijos srovė viršija vardinę vertę	Įtampos kilimas tarp žemės ir neutralios
Darbinė įtampa	230 V / 400 V kintamoji srovė	230 V / 400 V kintamoji srovė	230 V kintamoji srovė
Tipiniai jautrumo lygiai	10 mA, 30 mA, 100 mA, 300 mA	Neišreikštas mA	30 mA – 300 mA
Reagavimo laikas	≤ 30 ms esant 30 mA	100–500 ms, priklausomai nuo gedimo	Paprastai 100–300 ms
Vardinės srovės diapazonas	16 A – 100 A	1 A – 125 A	16 A – 63 A
Dažnis	50/60 Hz	50/60 Hz	50/60 Hz
Reikalingi laidai	Fazė + neutrali	Tik fazė (neprivaloma DP)	Fazė + Žemė
Standartinė nuoroda	IEC 61008-1	IEC 60898-1	IEC 61008 / senesnis IEC 1008
Mechaninis gyvenimas	Tipiška 10 000 operacijų	Įprasta 20 000 operacijų	8 000–10 000 operacijų
Pertraukimo pajėgumas	6 kA – 10 kA	4,5 kA – 10 kA	3 kA – 6 kA
Bendras montavimo taškas	Pagrindinė paskirstymo lenta	Atšakos grandinės linija	Pasenusios įžeminimo plokštės

RCCB prieš RCBO

Šiame skyriuje lyginami RCCB ir RCBO, nes abu yra modernūs saugos pertraukikliai, tačiau jie suteikia skirtingą apsaugos lygį.

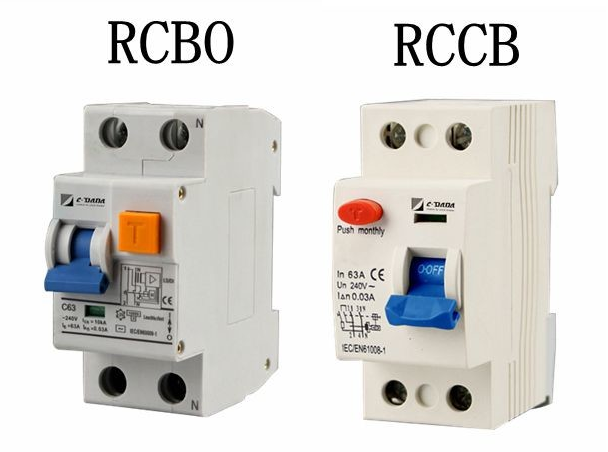

9 pav. RCCB vs RCBO

Savybės	RCCB	RCBO
Pilnas vardas	Liekamosios srovės grandinės pertraukiklis	Liekamosios srovės pertraukiklis su viršsrove
Nuotėkio išjungimo jautrumas	10 mA, 30 mA, 100 mA, 300 mA	10 mA, 30 mA, 100 mA, 300 mA
Perkrovos kelionės diapazonas	Neskirtas perkrovos srovei	Šiluminė kelionė apytiksl.1,13–1,45 × colio
Trumpojo jungimo kelionės diapazonas	Nėra magnetinio trumpojo jungimo elemento	Magnetinė kelionė apytiksl.5–10 × colių
Vardinės srovės diapazonas	16 A – 100 A	6 A – 63 A
Darbinė įtampa	230 V / 400 V kintamoji srovė	230 V / 400 V kintamoji srovė
Dažnis	50/60 Hz	50/60 Hz
Lenkų skaičius	2P, 4P	1P+N, 2P
Tipinis modulio plotis (DIN)	36–72 mm	18-36 mm
Reakcijos laikas (nutekėjimas)	≤ 30 ms esant 30 mA	≤ 30 ms esant 30 mA
Pertraukimo pajėgumas	6 kA – 10 kA	4,5 kA – 10 kA
Standartinė nuoroda	IEC 61008-1	IEC 61009-1
Mechaninis gyvenimas	Tipiška 10 000 operacijų	Tipiška 10 000–20 000 operacijų
Tipiškas montavimo taškas	Pagrindinė paskirstymo lenta	Galutinė šakos grandinė
Apsauga	Tik įžeminimo nuotėkio gedimai	Nuotėkis + perkrova + trumpasis jungimas

Liekamosios srovės grandinės pertraukiklių taikymas

1. Gyvenamieji namai

RCCB įrengiami buitinėse skirstomosiose plokštėse, siekiant sumažinti elektros smūgio riziką dėl pažeistų laidų ar sugedusių prietaisų.Jie stebi kasdien naudojamų apšvietimo ir elektros lizdų grandinių nuotėkį.Tai suteikia papildomą saugos sluoksnį įprastam namų elektros naudojimui.

2. Komerciniai pastatai

Komercinėse patalpose, pvz., biuruose, prekybos centruose ir viešosiose patalpose, naudojami RCCB, siekiant pagerinti gyventojų elektros saugą.Jie sumažina elektros avarijų riziką intensyvaus eismo zonose.Jų greitas išjungimas užtikrina saugos standartų laikymąsi.

3. Pramonės įrenginiai

Pramonės įmonės ir dirbtuvės taiko RCCB, kad valdytų nuotėkio riziką aplink mašinas ir variklinę įrangą.Jie padeda išlaikyti saugesnes darbo sąlygas ten, kur didelė elektros apkrova.Tai prisideda prie stabilesnio ir saugesnio sistemos veikimo.

4. Drėgnos ir lauko zonos

Drėgmės veikiamose vietose, įskaitant vonios kambarius, virtuves, baseinus ir lauko įrenginius, dažniausiai naudojami RCCB dėl didesnės nuotėkio tikimybės.Ši aplinka yra labiau linkusi į izoliacijos gedimą ir atsitiktinį kontaktą.RCCB tokiomis sąlygomis suteikia papildomą elektros apsaugą.

Išvada

RCCB padeda apsaugoti jus nuolat tikrindami srovės srautą ir nutraukdami maitinimą, kai atsiranda nuotėkis.Jų vidiniai komponentai, tinkami įvertinimai ir tipai, pvz., kintamoji srovė, A ir B, leidžia suderinti tinkamą įrenginį prie jūsų elektros sistemos.Žinodami teisingus laidus ir skirtumus tarp RCCB, MCB, ELCB ir RCBO, galite pasirinkti geresnę apsaugą.Kadangi jie greitai reaguoja ir veikia daugelyje aplinkų, RCCB išlieka esminė kasdienio elektros saugos dalis.
