SX1278 LORA RF modulis: programos, sąsajos ir „Pinout“

Šis išsamus vadovas tiria besikeičiantį daiktų interneto (IoT) ryšių technologijų pasaulį, pabrėžiant „Bluetooth“, „Wi-Fi“ ir „Advanced UC3843 PWM“ valdiklio vaidmenis.Tai atskleidžia tokius iššūkius kaip ribotas diapazonas ir didelė energijos suvartojimas, siūlantis novatoriškus sprendimus, skirtus pagerinti ryšį įvairiose programose.Išsamiai aprašydamas praktinio naudojimo atvejus, „Pinout“ konfigūracijas ir technines specifikacijas, vadovas pateikia vertingą šaltinį, skirtą suprasti, kaip šios technologijos įgalina sklandų įrenginių sąveiką, ir skatina intelektualių, sujungtų sistemų kūrimą įvairiose aplinkose.

Katalogas

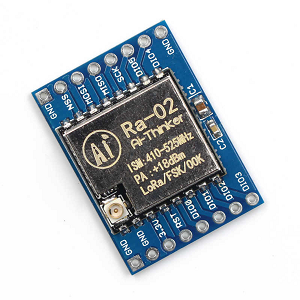

„SX1278 LORA RF“ modulio apžvalga

SX1278 „Lora RF“ modulis įgalina patikimą belaidį ryšį dideliais atstumais, išlaikant mažą energijos suvartojimą.Jis naudoja dažnio šuolio technologiją, kad užtikrintų stiprų signalo perdavimą su minimaliais trukdžiais, net ir sudėtingoje aplinkoje.Veikdamas konkrečioje dažnių juostoje, modulis suteikia stabilų ryšį, nereikalaujant papildomo amplifikacijos.Jo pažengę moduliacijos metodai ir didelis jautrumas leidžia aptikti net labai silpnus signalus, užtikrinant optimalų našumą įvairiomis sąlygomis.Šis modulis yra plačiai naudojamas įvairiose pramonės šakose, tokiose kaip žemės ūkis ir išmanieji miestai, palaikant IoT įrenginius su efektyviu ir stabiliu duomenų perdavimu.Jis siūlo plačią tinklo aprėptį ir vaidina svarbų vaidmenį kuriant patikimas ryšių sistemas įvairioms programoms.

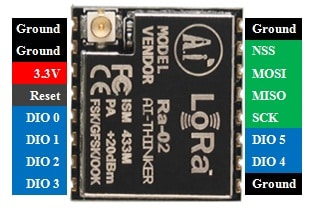

SX1278 LORA RF modulio PIN konfigūracija

Nr.	PIN vardas	Aprašymas
1 kaištis	Ant	Jungiasi su antena.
2, 9, 16 kaiščiai	GND	Įprasti žemės valdiklių ir maitinimo šaltinio smeigtukai.
3 kaištis	3.3v	Teikia maitinimo šaltinį moduliui.
4 kaištis	Atstatyti	Modulį iš naujo nustato per išorinį signalą.
Kaiščiai nuo 5 iki 11	DIO0 iki DIO5	Atlikite I/O funkcijas ir galite pritaikyti, panašiai kaip Nutraukite kaiščius.
12 kaištis	SCK	SPI ryšio metu teikia laikrodžio impulsą (CLK).
13 kaištis	Miso (meistras verge)	Leidžia perduoti duomenis iš modulio (vergo) į valdiklis (meistras).
14 kaištis	Mosi („Master Out Slave In“)	Gauna duomenis iš valdiklio (meistro).
15 kaištis	NSS	SPI ryšio metu suaktyvina vergą.

„SX1278 LORA RF“ modulio funkcijos ir specifikacijos

Funkcija/specifikacija	Aprašymas
Tipas	„Lora RF“ modemas
Veikimo įtampa	3.3v
Veikimo dažnis	433 MHz
Moduliacijos metodai	FSK, MSK, GFSK, GMSK, LORA
Paketo dydis	256 baitai
Jautrumas	-148 dBm
Kanalo atmetimo santykis (CRR)	56 dB
Maksimalus jautrumas	-139 dBm
Medžiaga	Metalas
Perduoti galią	0,1 W.
Matmenys	17 mm x 16,5 mm
Suderinamos technologijos	FM ir FDMA
FIFO TX/RX	256 bitų
RSSI kanalo aptikimas	Palaikoma
Energijos suvartojimas	Mažos energijos panaudojimas: nuo 10 iki 12 Ma
Perdavimo atstumas	Iki 5 km
Perdavimo režimas	FIFO arba tiesioginis režimas
Neužblokuojama duomenų perdavimas	Palaikoma
Moduliacijos metodai	Ook, gfsk, gmsk, fsk
Antena	Išorinė antena išplėstiniam diapazonui, pagaminta „Semtech“
Vartotojo konfigūruojami parametrai	Klaidų pataisos greitis, pralaidumas, sklaidos faktorius
Signalo tvarkymas	Įvairūs signalai gali perduoti per panašų kanalą be trukdžių
Anti-jamming palaikymas	56 DB „Super Anti-Jamming“ kanalo palaikymas

Sąsa

SX1278 LORA RF modulio prijungimas prie „Arduino“ apima siųstuvo-imtuvo poros sukūrimą naudojant dvi „Arduino UNO“ lentas.SX1278 modulis veikia esant 433MHz dažniui, užtikrinančiu patikimą mažos galios sprendimą saugiam, tolimojo belaidžio ryšio ryšiui.Dėl to IoT (daiktų internetas) ir M2M (mašina į mašiną) yra vertingas.Naudodamiesi šia sąranka, tokie įrenginiai kaip jutikliai ir šliuzai gali bendrauti belaidžiu būdu, sudarydami šiuolaikinių automatizavimo sistemų stuburą.Sąsajai reikalinga specifinė aparatinė įranga: dvi SX1278 LORA moduliai, dvi „Arduino UNO“ plokštės, DHT11 jutiklis temperatūros ir drėgmės matavimams, 16 × 2 LCD modulis duomenų rodymui ir jungčių laidai.Siųstuvas renka aplinkos duomenis naudodamas DHT11 jutiklį ir belaidžiu būdu siunčia jį imtuvui, kuriame rodomi duomenys apie LCD.

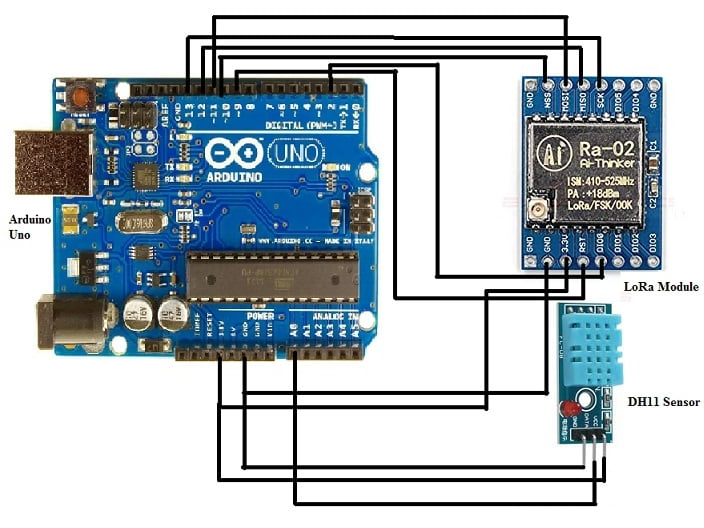

Perdavimo pusė: „Lora“ nustatymas su Arduino

Norint sukonfigūruoti siųstuvą, būtinas tikslus laidas tarp SX1278 LORA modulio ir „Arduino UNO“.Modulyje yra 16 kaiščių, iš kurių 6 yra GPIO ir 4 yra maltų kaiščių.Tinkamos jungtys užtikrina stabilų ryšio ryšį.Pirmiausia prijunkite „Lora“ modulio 3,3 V ir maltų kaiščius prie atitinkamų „Arduino“ kaiščių.Tada naudokite megztinius laidus, kad susiejtumėte ryšio kaiščius: NSS, DIO0, SCK, MISO, MOSI ir RST su konkrečiais „Arduino“ skaitmeniniais kaiščiais.Tada pritvirtinkite DHT11 jutiklį prie „Arduino“.Šis jutiklis matuoja temperatūrą ir drėgmę, sudarydamas perduodamus duomenis.Ši konfigūracija paruošia siųstuvą rinkti aplinkos duomenis ir siųsti juos belaidžiu būdu.Transmisijos patikimumas priklauso ir nuo tikslių PIN paskirstymų, ir su aparatūros suderinamumu.Kai veikė, ši sistema yra tinkama tokioms programoms kaip nuotolinio duomenų stebėjimas arba duomenų perdavimas tolimaisiais.

Sąsa

Gavimas: „Lora“ nustatymas naudojant „Arduino“ ir LCD ekraną

Priimantis šoninis atkartoja didžiąją dalį siųstuvo sąrankos, tačiau apima 16 × 2 LCD modulį duomenų vizualizacijai.„Lora“ modulio jungtys (galios ir ryšio kaiščiai) yra identiškos siųstuvui, užtikrinant nuoseklų našumą abiejuose galuose.LCD modulis reikalauja papildomų galios, duomenų ir valdymo linijų papildomų jungčių, taip:

• Prijunkite VSS prie GND ir VDD iki 5 V, kad gautumėte galią.

• Pritvirtinkite VO prie GND, kad galėtumėte valdyti kontrastą.

• RING RS, RW, E ir duomenų linijos (D4 - D7) su atitinkamais „Arduino“ kaiščiais.

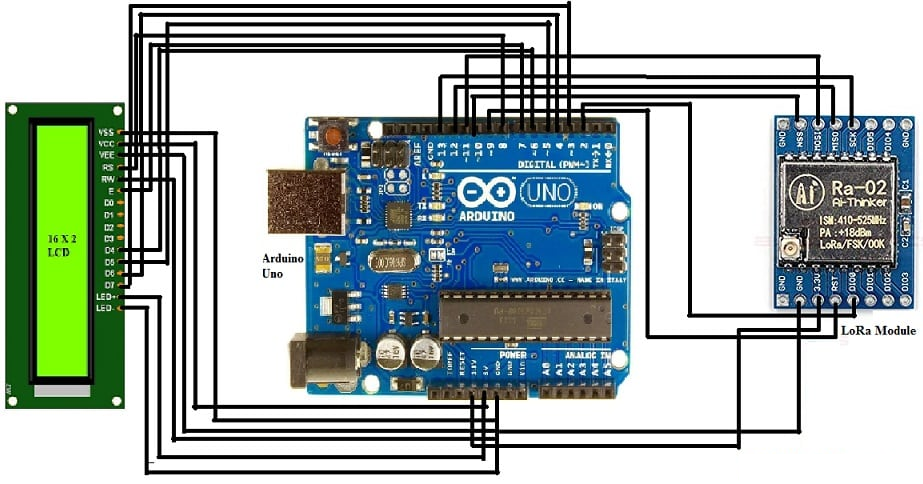

Lora sąsaja su Arduino UNO imtuvo pusėje

„Arduino“ kodas: siųstuvo ir imtuvo konfigūravimas

Kodavimo procesas panaudoja „Arduino“ bibliotekas, kad būtų galima valdyti jutiklio įvestį, duomenų perdavimą ir priėmimą.Siųstuvo kodas naudoja SPI, LORA ir DHT bibliotekas, kad surinktų temperatūros ir drėgmės duomenis, suformatuotų juos ir nusiųstų per LORA modulį.Kodo veiksmai apima:

• LORA dažnio inicijavimas esant 433MHz.

• Skaitykite jutiklio duomenis naudojant DHT biblioteką.

• Duomenų formatavimas su ribotuvu („C“), kad imtuvas būtų lengviau iššifruoti.

• Suformatuotų duomenų perdavimas.

Imtuvo kodas yra skirtas iššifruoti gaunamus paketus ir parodyti ištrauktus duomenis LCD.Tai atlieka šias užduotis:

• Konfigūruoja „Lora“ modulį klausytis duomenų paketų.

• Dekoduoja paketus, užtikrindami, kad formatas atitiktų ribotuvą.

• Atnaujina LCD su gauta temperatūra ir drėgmės rodmenimis.

SX1278 LORA RF modulio programos

Žemės ūkio tobulinimas

„SX1278 LORA RF“ modulis vaidina svarbų vaidmenį modernizuojant žemės ūkį per jo tolimojo ryšio galimybes.Įgalinę laiko dalijimąsi jutikliais, paplitusiais plačiose dirbamose žemėse, šie moduliai padeda ūkininkams stebėti pasėlių sveikatą, dirvožemio drėgmę ir aplinkos sąlygas.Tai leidžia priimti protingesnius sprendimus, geresnį derlių ir geresnį išteklių valdymą.Ūkininkai pastebėjo padidėjusį produktyvumą ir stipresnį įsipareigojimą tvariai praktikai, pabrėždami modulio poveikį skatinant naujoves žemės ūkyje.

Padidinti internetinį ryšį

„SX1278“ modulis yra „IoT“ ekosistemų pagrindas, skatinantis pažangą tokiose srityse kaip išmanieji miestai ir sveikatos priežiūra.Jos gebėjimas teikti mažai energijos, tolimojo ryšio ryšį užtikrina patikimus ryšius net ir sudėtingiausiais tinklais.Šis patikimumas yra svarbus, nes IoT ir toliau plečiasi, moduliui tenkina didėjantį stabilią, aukštos kokybės ryšį įvairiuose įrenginiuose.Daugelis mano, kad „SX1278“ yra gera, kad būtų galima kurti keičiamą, ateityje paruoštą IoT infrastruktūrą.

Palaikantis pramonės efektyvumas

Pramoninėje aplinkoje SX1278 moduliai padidina nuotolinio stebėjimo ir turto valdymą.Jie užtikrina pastovų jutiklio duomenų srautą į centrines sistemas, įgalinant geresnes operacijas, numatomą priežiūrą ir padidėjusį saugumą.Turėdamas stiprų signalo patikimumą ir plačią aprėptį, modulis gerai veikia sudėtingoje aplinkoje, sumažindamas prastovą ir pagerindamas veiklos efektyvumą.Jos lankstumas yra puikus įrankis, skirtas skatinti naujoves gamybos ir gamybos srityje.

Revoliucionizavimas namų automatizavimas

SX1278 modulis yra „Smart Home“ technologijos pagrindas, leidžiantis efektyviai bendrauti tarp prietaisų, tokių kaip apšvietimas, apsaugos sistemos ir klimato kontrolė.Palaikydamas tiek žvaigždžių, tiek tinklo tinklo konfigūracijas, jis užtikrina sklandų sąveiką tarp sistemų, skatinant intelektualiesnę ir reaguojančią gyvenimo aplinką.Šis stabilus ir tolimas ryšys padidina patogumą, energijos vartojimo efektyvumą ir pritaikymą, paverčiant namus dinamiškomis, interaktyviomis erdvėmis.

Komercinių galimybių išplėtimas

SX1278 moduliai atrakina naujas galimybes įvairiose pramonės šakose, reikalaujančioms patikimo, tolimojo ryšio, įskaitant logistiką ir mažmeninę prekybą.Dėl jų pritaikomumo jie yra tinkami įvairioms komercinėms reikmėms, nes vis auga pažangių komunikacijos sprendimų poreikis.
