Stumdomųjų jungiklių vadovas: kaip tai veikia, tipai ir grandinės programos

Šiame straipsnyje sužinosite, kas yra slankiklis ir kaip jis naudojamas elektros srautui grandinėje valdyti.Suprasite jo simbolį, vidinę konstrukciją ir veikimo principą.Taip pat išnagrinėsite įvairius slankiojančių jungiklių tipus, jų elektrines specifikacijas, privalumus, apribojimus ir įprastas programas.Be to, pamatysite, kaip slankiojantys jungikliai lyginami su perjungimo ir padavimo jungikliais ir kaip pasirinkti tinkamą grandinei.

Katalogas

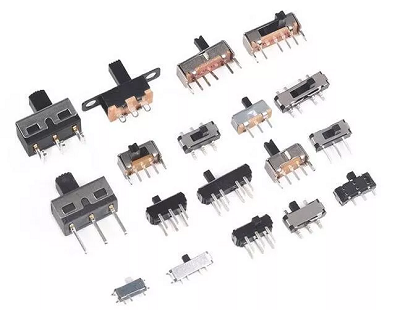

1 pav. Stumdomas jungiklis

Kas yra slankusis jungiklis?

Stumdomasis jungiklis yra mažas rankinis elektromechaninis jungiklis, naudojamas elektros srovės srautui grandinėje valdyti.Jis veikia perkeliant nedidelį slankiklį iš vienos padėties į kitą, kad įjungtų arba išjungtų grandinę arba pakeistų jos jungtį.Stumdomieji jungikliai dažniausiai randami elektroniniuose įrenginiuose, plokštėse ir valdymo skyduose, nes jie yra kompaktiški ir lengvai valdomi.Jie leidžia rankiniu būdu įjungti arba išjungti elektros energiją paprastu stumdomu judesiu.Dėl savo patikimumo ir paprastos konstrukcijos stumdomieji jungikliai plačiai naudojami buitinėje elektronikoje, galios valdikliuose ir mažuose elektroniniuose moduliuose.

Stumdomojo jungiklio simbolis

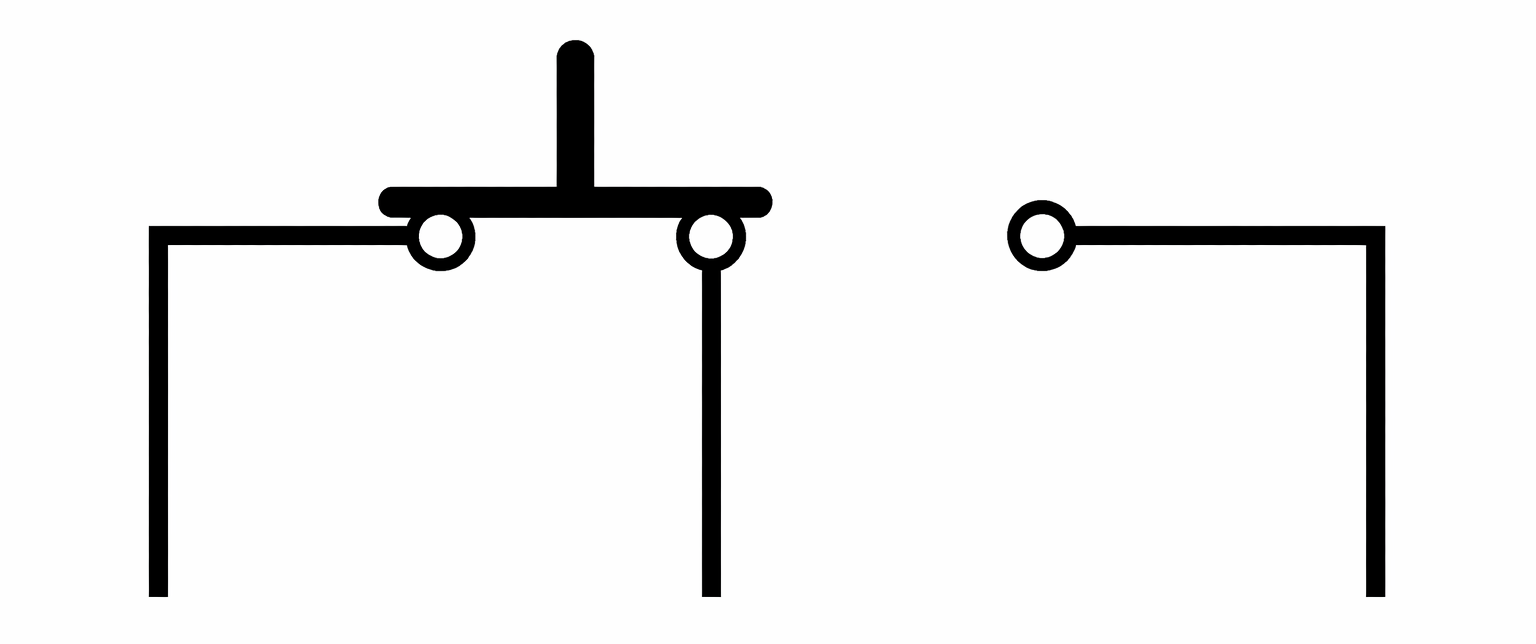

2 pav. Stumdomojo jungiklio simbolis

Elektros schemose slankiojo jungiklio simbolis reiškia perjungimo įtaisą, naudojamą elektros grandinei atidaryti arba uždaryti.Simbolis paprastai susideda iš fiksuotų prijungimo taškų ir judančios linijos, nurodančios perjungimo kelią tarp gnybtų.Ši diagrama padeda suprasti, kaip jungiklis sujungia skirtingas grandinės dalis.Tikslus simbolis gali šiek tiek skirtis priklausomai nuo jungiklio konfigūracijos, parodytos diagramoje.Naudojant standartinius scheminius simbolius užtikrinama, kad schemos išliks aiškios, nuoseklios ir lengvai interpretuojamos elektroninio projektavimo ir trikčių šalinimo metu.

Stumdomojo jungiklio konstrukcija

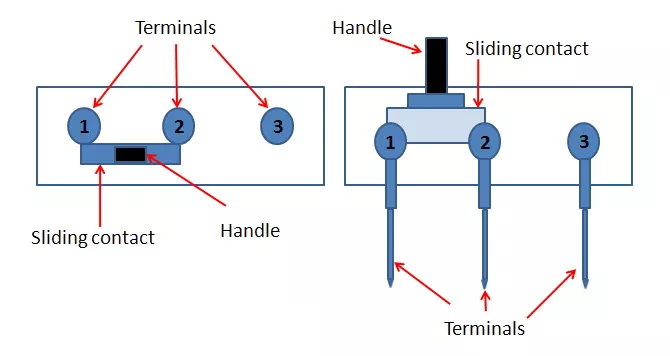

3 pav. Stumdomojo jungiklio konstrukcija

• Rankena (slankiklis)

Rankena yra išorinė slankiojo jungiklio dalis, kuri judama pirštu.Paprastai jis yra pagamintas iš plastiko arba patvarios izoliacinės medžiagos, kad būtų užtikrintas saugus rankinis valdymas.Rankena juda horizontaliai fiksuotu keliu, kad būtų galima pakeisti vidinius kontaktus jungiklio viduje.

• Stumdomas kontaktas (judantis kontaktas)

Stumdomas kontaktas yra judanti laidi dalis, pritvirtinta prie slankiklio mechanizmo.Paprastai jis pagamintas iš metalo, kad būtų užtikrintas geras elektrinis kontaktas tarp gnybtų.Šis komponentas fiziškai juda per skirtingus kontaktinius taškus, kai perkeliamas slankiklis.

• Terminalai

Gnybtai yra metaliniai kaiščiai, jungiantys slankiklį prie elektros grandinės.Jie tęsiasi nuo jungiklio korpuso, todėl juos galima lituoti ant spausdintinės plokštės (PCB).Kiekvienas gnybtas veikia kaip sujungimo taškas tarp jungiklio ir išorinės grandinės laidų.

• Būstas

Korpusas yra išorinis korpusas, kuris uždengia ir apsaugo vidinius slankiojančio jungiklio komponentus.Paprastai jis pagamintas iš plastiko arba metalo, kad būtų užtikrintas mechaninis stiprumas ir izoliacija.Korpusas išlaiko vidines dalis sulygiuotas ir apsaugo jas nuo dulkių, pažeidimų ir išorinių trukdžių.

Stumdomojo jungiklio veikimo principas

Stumdomojo jungiklio veikimo principas pagrįstas slankiojančios pavaros judėjimu, kuris keičia ryšį tarp vidinių kontaktų.Paspaudus slankiklį į vieną pusę, vidinis kontaktas susilygiuoja su konkrečiu gnybtu jungiklio viduje.Šis išlygiavimas arba užbaigia elektros kelią, arba nutraukia jungtį, priklausomai nuo jungiklio padėties.Jei kontaktas sujungia du gnybtus, elektros srovė gali tekėti per grandinę.Kai slankiklis tolsta nuo kontaktinio taško, grandinės kelias nutrūksta ir srovė nustoja tekėti.Šis paprastas slankiojantis judesys leidžia jungikliui rankiniu būdu valdyti grandinės elektros būseną.Dėl šio nesudėtingo mechanizmo slankiojantys jungikliai užtikrina patikimą rankinį valdymą daugelyje elektroninių sistemų.

Stumdomų jungiklių tipai

SPDT stumdomas jungiklis

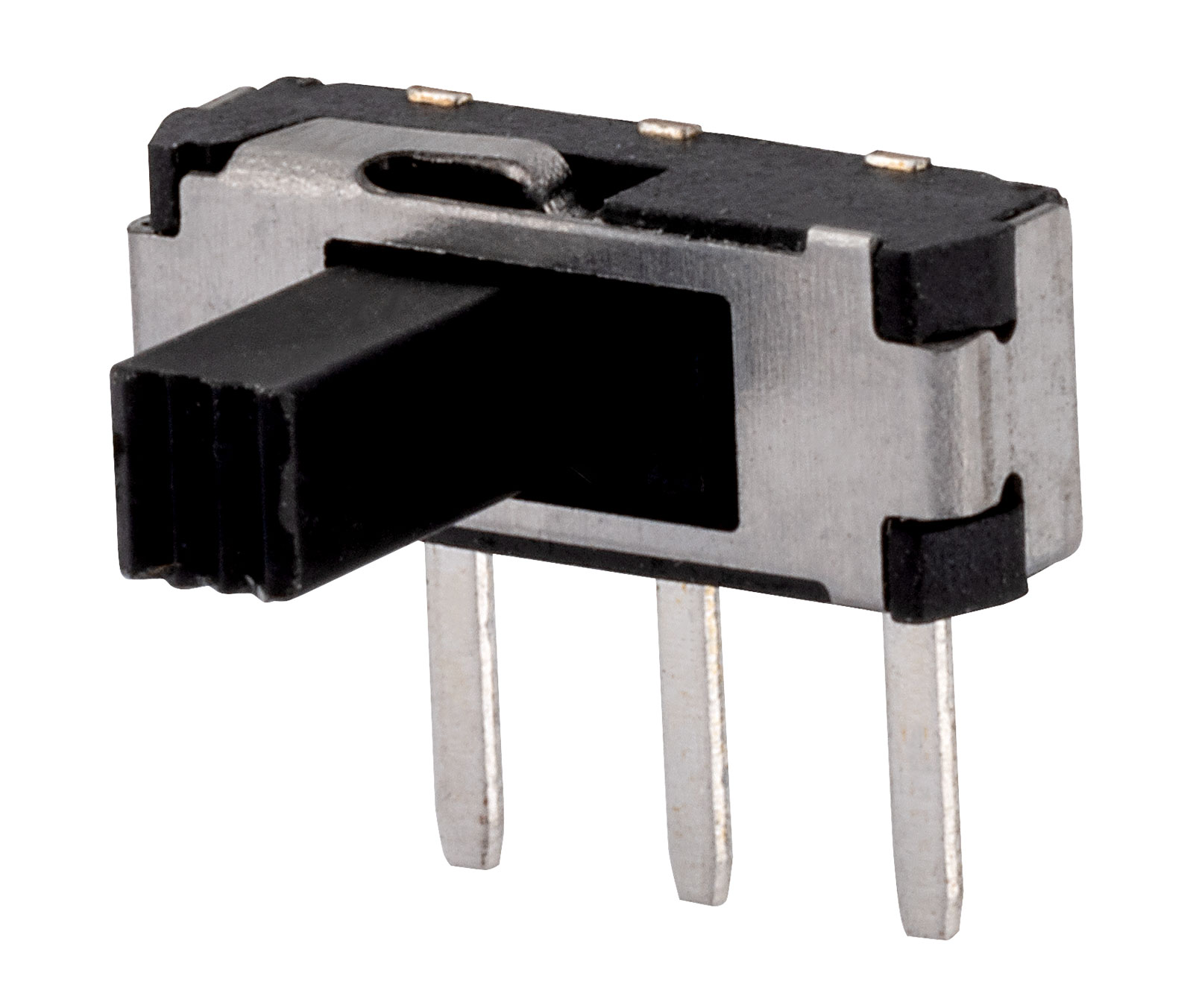

4 pav. SPDT slankiklis

SPDT (Single Pole Double Throw) slankiklis yra jungiklis, jungiantis vieną įvesties gnybtą su vienu iš dviejų galimų išvesties gnybtų.Jame yra vienas judantis kontaktas, kuris gali slysti tarp dviejų skirtingų jungties taškų.Kai slankiklis pasislenka į vieną padėtį, įvesties gnybtas prisijungia prie pirmojo išvesties gnybto.Kai slankiklis pasislenka į kitą pusę, jungtis pasikeičia į antrąjį išvesties gnybtą.Šis perjungimo veiksmas leidžia vieną grandinės kelią nukreipti tarp dviejų skirtingų elektros maršrutų.Paveikslėlyje parodyta konstrukcija iliustruoja, kaip judant slankioji pavara keičia ryšį tarp gnybtų.Dėl šio paprasto perjungimo išdėstymo SPDT slankiojantys jungikliai dažniausiai naudojami pagrindiniam signalui arba grandinės parinkimui.

SPST stumdomas jungiklis

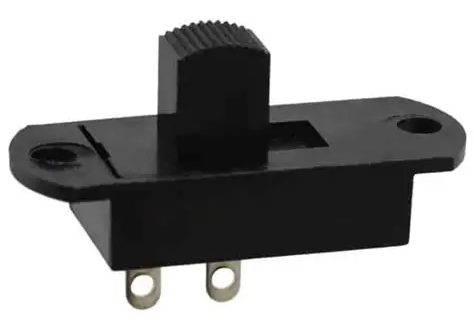

5 pav. SPST stumdomas jungiklis

SPST (Single Pole Single Throw) slydimo jungiklis yra paprasčiausias slydimo jungiklis, naudojamas vienai elektros grandinei valdyti.Jis turi vieną įvesties gnybtą ir vieną išvesties gnybtą, kurie yra prijungti arba atjungti slankiojant.Kai slankiklis perkeliamas į ON padėtį, vidinis kontaktas sujungia du gnybtus.Kai slankiklis pasislenka į OFF padėtį, kontaktas atsiskiria ir elektros kelias nutrūksta.Šis paprastas mechanizmas veikia kaip pagrindinis elektros srovės įjungimo/išjungimo valdiklis.Paveikslėlyje parodyta struktūra parodo, kaip slankiklis pasislenka tarp dviejų padėčių, kad būtų galima valdyti ryšį.Dėl savo paprastumo SPST slankusis jungiklis plačiai naudojamas paprastoms maitinimo perjungimo funkcijoms atlikti.

DPST stumdomas jungiklis

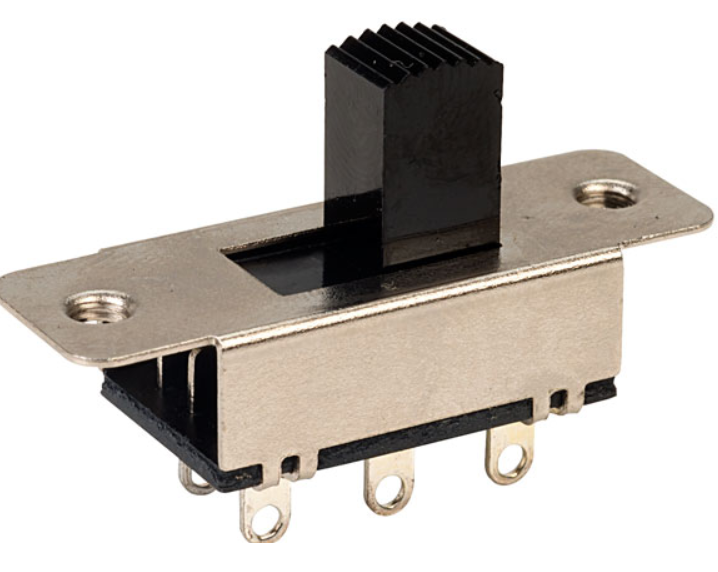

6 pav. DPST stumdomas jungiklis

DPST (Double Pole Single Throw) slydimo jungiklis yra skirtas valdyti dvi nepriklausomas grandines vienu metu naudojant vieną slydimo veiksmą.Jame yra du atskiri vidiniai perjungimo keliai, kurie juda kartu, kai veikia slankiklis.Kai slankiklis pastumiamas į ON padėtį, abi grandinės sujungiamos vienu metu.Kai jis perkeliamas į OFF padėtį, abi jungtys atidaromos vienu metu.Ši konstrukcija leidžia perjungti dvi elektros linijas vienu rankiniu valdymu.Paveiksle parodyta konfigūracija atspindi, kaip vienas slankusis judesys veikia du vidinius perjungimo kelius.DPST stumdomieji jungikliai dažniausiai naudojami, kai dvi grandinės turi būti valdomos kartu sinchroniškai.

DPDT stumdomas jungiklis

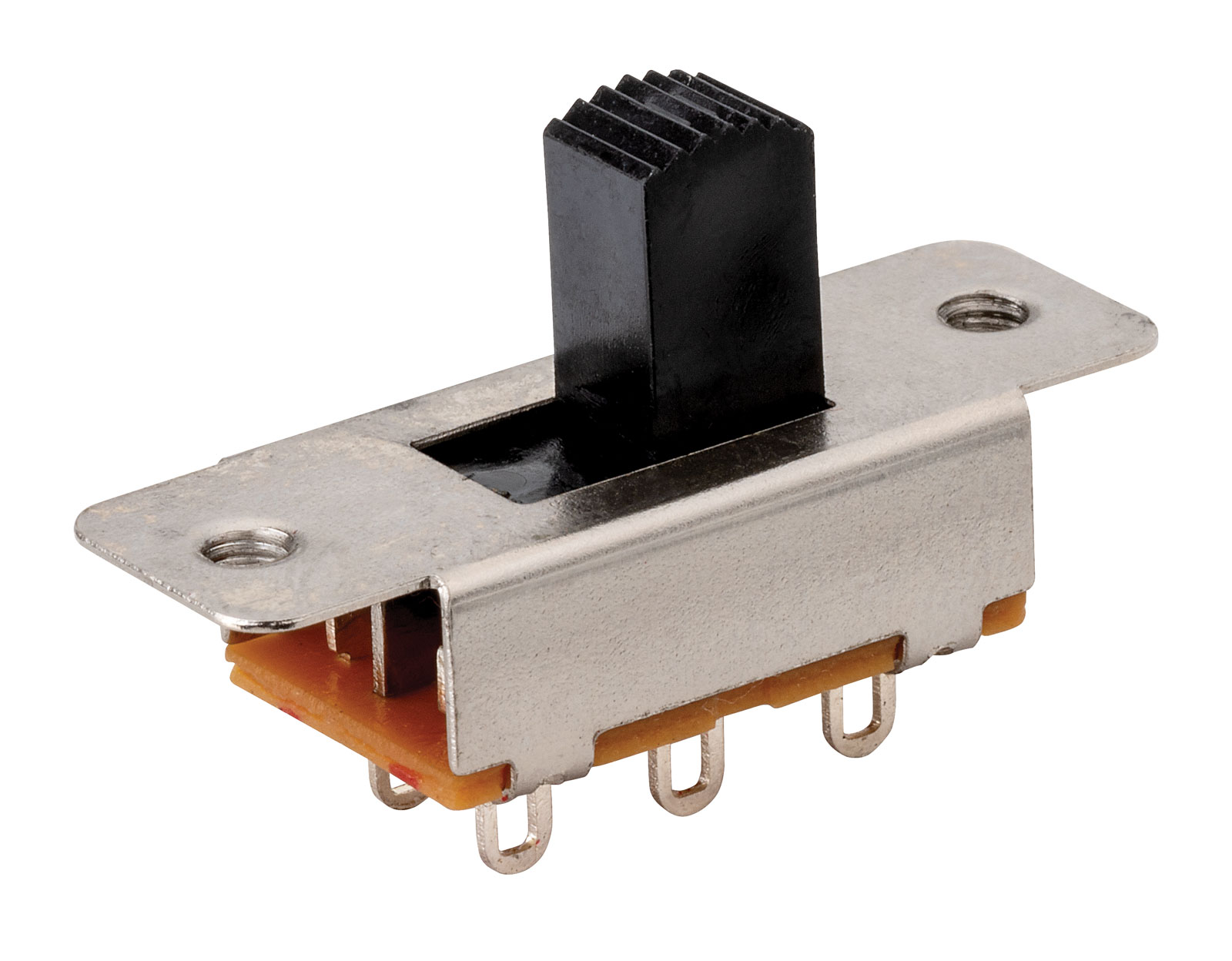

7 pav. DPDT slankusis jungiklis

DPDT (Double Pole Double Throw) slankiklis yra perjungimo įtaisas, galintis valdyti dvi atskiras grandines ir perjungti kiekvieną iš dviejų skirtingų išvesties kelių.Jame yra du poliai, kurių kiekvienas turi du galimus sujungimo taškus.Kai slankiklis juda, abi grandinės vienu metu keičia savo jungties pozicijas.Tai leidžia kiekvienai grandinei keisti du skirtingus gnybtų kelius, priklausomai nuo slankiklio padėties.Paveiksle pavaizduota perjungimo struktūra parodo, kaip keli gnybtai yra išdėstyti taip, kad palaikytų šią dvigubą perjungimo funkciją.Dėl šios galimybės DPDT slankusis jungiklis suteikia lankstų perjungimo valdymą grandinėms, kurioms vienu metu reikia keisti du ryšius.

Stumdomųjų jungiklių elektrinės specifikacijos

Parametras	Specifikacija
Nominali įtampa	12 V – 50 V DC tipinė mažų PCB slankiojančių jungiklių vardinė įtampa
Dabartinis reitingas	0,3 A – 3 A priklausomai nuo jungiklio dydžio ir kontaktų konstrukcijos
Kontaktinis pasipriešinimas	≤ 20 mΩ būdinga, kai kontaktai yra uždaryti
Izoliacijos atsparumas	≥ 100 MΩ esant 500 V DC
Dielektrinis stiprumas	500 V – 1000 V kintamoji srovė 1 minutę tarp gnybtų
Darbinės temperatūros diapazonas	Tipinis veikimo diapazonas nuo -20°C iki +85°C
Mechaninis gyvenimas	10 000 – 50 000 perjungimo ciklų
Elektrinis gyvenimas	5000 – 10000 perjungimo ciklų esant vardinei apkrovai
Terminalo tipas	PCB kiaurymės kaiščiai arba litavimo antgalių gnybtai
Kontaktinė medžiaga	Sidabruoti vario lydinio arba žalvario kontaktai
Kontaktų įvertinimas	0,3 A esant 50 V nuolatinei įtampai arba 3 A esant 12 V nuolatinei įtampai (bendrieji vardiniai parametrai)
Perjungimo jėga	100 gf – 300 gf slankiklio įjungimo jėga
Kelionės atstumas	2 mm – 4 mm slankiklio judėjimas tarp padėčių
Izoliacinė medžiaga	Aukštos temperatūros termoplastikas (UL94 V-0 reitingas)
Tarpai tarp terminalų	2,54 mm – 5,08 mm standartinis PCB žingsnis

Stumdomų jungiklių privalumai ir apribojimai

Stumdomieji jungikliai naudojami elektroninėse grandinėse, nes jie yra paprasti, pigūs ir lengvai naudojami, tačiau jie taip pat turi tam tikrų apribojimų.

Stumdomų jungiklių privalumai

• Paprastas rankinis valdymas leidžia lengvai valdyti slankiuosius jungiklius daugelyje elektroninių įrenginių.

• Kompaktiškas dydis leidžia lengvai tilpti ant mažų grandinių plokščių ir nešiojamos įrangos.

• Dėl mažų gamybos sąnaudų jie yra ekonomiški didelio masto elektroniniams gaminiams.

• Skaidri ON/OFF padėtis rodo matomą perjungimo būseną.

• Patikima mechaninė konstrukcija užtikrina stabilų perjungimo veikimą pagrindinėse grandinėse.

• Lengvas montavimas ant spausdintinių plokščių naudojant standartinius litavimo gnybtus.

Stumdomų jungiklių apribojimai

• Po daugelio perjungimo ciklų mechaniniai kontaktai gali susidėvėti.

• Ribotas perjungimo greitis, palyginti su elektroniniais arba kietojo kūno jungikliais.

• Dėl mažo dydžio tam tikrose konstrukcijose gali būti sunku valdyti rankiniu būdu.

• Netinka didelės galios arba didelės srovės perjungimo programoms.

• Dulkių ar drėgmės poveikis gali turėti įtakos ilgalaikiam perjungimo patikimumui.

Stumdomųjų jungiklių taikymas

1. Buitinė elektronika

Stumdomieji jungikliai dažnai naudojami mažoje plataus vartojimo elektronikoje, pvz., radijo imtuvuose, garsiakalbiuose ir elektroniniuose prietaisuose.Jie leidžia rankiniu būdu valdyti galią arba pagrindines funkcijas paprastu stumdomu judesiu.Dėl kompaktiško dydžio jie idealiai tinka įrenginiams su ribota vidine erdve.

2. Nešiojamieji elektroniniai prietaisai

Daugelis nešiojamų įrenginių naudoja slankiuosius jungiklius galiai valdyti arba režimui pasirinkti.Pavyzdžiai: delninė elektronika, baterijomis maitinami moduliai ir nedideli ryšio įrenginiai.Jungiklis suteikia aiškią fizinę padėtį, rodančią, ar įrenginys yra ĮJUNGTAS, ar IŠJUNGTAS.

3. Elektroniniai žaislai

Stumdomieji jungikliai plačiai naudojami baterijomis maitinamuose žaisluose, norint valdyti maitinimą arba įjungti garso ir apšvietimo funkcijas.Jie siūlo paprastą ir patvarų perjungimo sprendimą, tinkantį pakartotiniam rankiniam naudojimui.Jų mažas dydis taip pat puikiai telpa į kompaktiškus žaislų korpusus.

4. Valdymo skydeliai

Pramoniniuose arba elektroniniuose valdymo skyduose kartais yra slankiųjų jungiklių, skirtų darbo režimams pasirinkti arba tam tikroms funkcijoms įjungti.Jungiklis suteikia aiškų ir tiesioginį būdą rankiniu būdu keisti nustatymus.Jo nesudėtingas veikimas leidžia lengvai valdyti įrangą.

5. DIY elektronika ir prototipų kūrimas

Stumdomieji jungikliai dažniausiai naudojami elektroniniuose projektuose, prototipų kūrimo lentose ir kūrimo rinkiniuose.Jie leidžia rankiniu būdu valdyti grandinės būsenas testavimo ir eksperimentavimo metu.Dėl paprastos struktūros juos lengva integruoti į pasirinktinius elektroninius dizainus.

6. Baterijos pasirinkimo grandinės

Kai kurios elektroninės sistemos naudoja slankiuosius jungiklius, kad prijungtų arba atjungtų akumuliatoriaus šaltinius grandinėje.Tai leidžia rankiniu būdu valdyti mažų elektroninių prietaisų maitinimo šaltinius.Stumdomas veiksmas suteikia paprastą būdą valdyti ryšį tarp elektros linijų.

Stumdomasis jungiklis vs perjungiklis vs mentinis jungiklis

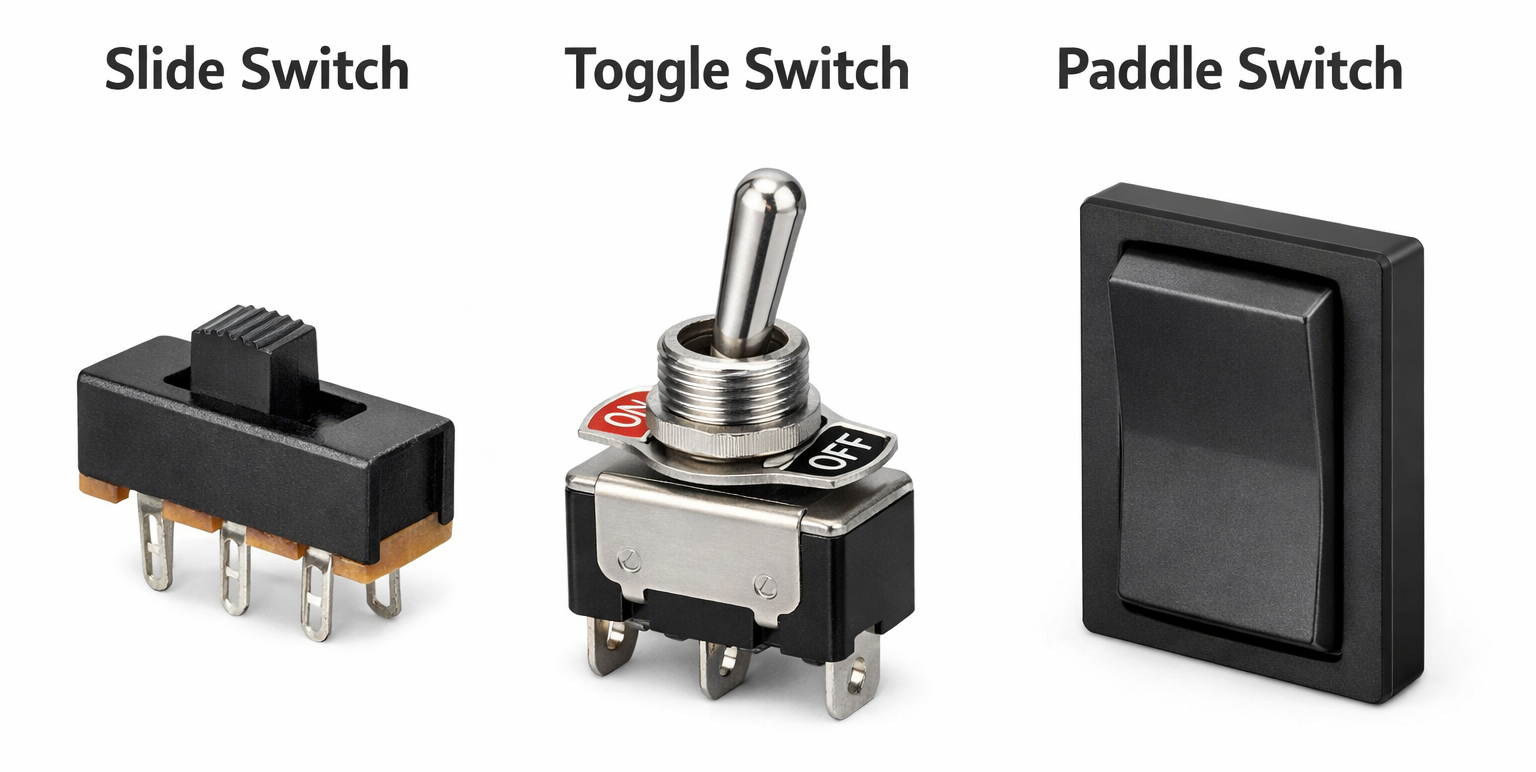

8 pav. Stumdomasis jungiklis ir perjungimo jungiklis vs mentinis jungiklis

Funkcija	Stumdomas jungiklis	Perjungti jungiklį	Irklas jungiklis
Veikimo būdas	Slenkantis judėjimas	Svirties vartymo judesys	Paspaudus plokščią irklo paviršių
Vartotojo sąveika	Slyskite kairėn arba dešinėn	Pasukite svirtį aukštyn arba žemyn	Pastumkite irklentę
Mechaninis dizainas	Kompaktiškas linijinis slankiklis	Svirties pavara	Didelė plokščia pavara
Montavimo stilius	PCB arba skydelio laikiklis	Skydelio tvirtinimas	Tvirtinimas prie sienos arba skydelio
Dydis	Mažas ir kompaktiškas	Vidutinio dydžio	Didesnis dizainas
Vizualinis padėties indikatorius	Išvalyti slankiklio padėtį	Svirties kryptis rodo būseną	Irklo padėtis rodo būseną
Tipinė kontrolė	Paprastas grandinės valdymas	Grandinės perjungimo valdymas	Galios valdymas apšvietimui
Lengvas valdymas	Paprastas slydimo judesys	Reikia pasukti svirtį	Lengvas presavimo valdymas
Montavimas	Dažnai lituojamas prie PCB	Montuojamas per skydelio angą	Montuojamas į sienų plokštes
Įrenginio integravimas	Naudojamas elektroninių prietaisų viduje	Naudojamas įrangos skyduose	Naudojamas patalpų valdymo sistemose
Kontrolės tikslumas	Tinka mažoms grandinėms	Tinka įvairioms grandinėms	Sukurtas rankiniam kambario valdymui
Patvarumas	Vidutinis mechaninis tarnavimo laikas	Paprastai stiprus mechaninis tarnavimo laikas	Sukurtas dažnam rankiniam naudojimui
Stiliaus perjungimas	Linijinis perjungimo judėjimas	Sukamasis svirties judėjimas	Spaudos perjungimas
Tipiška aplinka	Elektronika ir smulkūs prietaisai	Pramoninės arba įrangos plokštės	Gyvenamųjų ar pastatų kontrolė
Vizualus dizainas	Minimalus ir kompaktiškas	Mechaninis ir atviras	Modernus ir lygus paviršius

Kaip pasirinkti tinkamą slankiklį?

1. Nustatykite elektrinį įvertinimą

Pirmiausia reikia patikrinti grandinės, kurioje bus naudojamas jungiklis, įtampos ir srovės lygius.Pasirinktas slankiojantis jungiklis turi turėti elektrinius parametrus, kurie saugiai palaiko šias vertes.Tinkamo įvertinimo jungiklio pasirinkimas padeda išvengti perkaitimo ir užtikrina stabilų grandinės veikimą.

2. Pasirinkite tinkamą montavimo tipą

Slankiojantys jungikliai yra įvairių montavimo stilių, pvz., PCB arba skydelio montavimo.Tvirtinimo tipas turi atitikti įrenginio arba plokštės mechaninę konstrukciją.Tinkamas montavimas užtikrina, kad jungiklis patikimai priglunda ir veikia patikimai.

3. Atsižvelkite į jungiklio dydį ir matmenis

Fizinis slankiojančio jungiklio dydis turi atitikti laisvą vietą įrenginyje.Turėtumėte patikrinti jungiklio matmenis, tarpą tarp gnybtų ir slankiklio eigos atstumą.Tinkamo dydžio jungiklis užtikrina sklandų montavimą ir patogų veikimą.

4. Patikrinkite reikiamą stulpų ir metimų skaičių

Skirtingos slankiojo jungiklio konfigūracijos suteikia skirtingas elektros grandinių prijungimo galimybes.Reikalingas stulpo ir metimo išdėstymas turi atitikti numatytą grandinės valdymo funkciją.Pasirinkus tinkamą konfigūraciją, jungiklis atlieka norimą perjungimo užduotį.

5. Įvertinkite ilgaamžiškumą ir mechaninį tarnavimo laiką

Mechaninis tarnavimo laikas rodo, kiek perjungimo ciklų gali atlikti slankiojantis jungiklis prieš susidėvėjimą.Įrenginiuose, kuriuos reikia dažnai perjungti, turėtų būti naudojami ilgesniam mechaniniam tarnavimo laikui skirti jungikliai.Tai padeda išlaikyti patikimą veikimą ilgą laiką naudojant.

6. Atsižvelkite į aplinkos sąlygas

Aplinkos veiksniai, tokie kaip temperatūra, drėgmė ir dulkės, gali turėti įtakos jungiklio veikimui.Pasirinkus jungiklį, skirtą numatomai darbo aplinkai, padidėja ilgalaikis patikimumas.Tai ypač svarbu įrenginiams, naudojamiems atšiauriomis arba lauko sąlygomis.

Išvada

Stumdomieji jungikliai yra paprasti ir patikimi prietaisai, naudojami elektros grandinėms valdyti slankiojančiu judesiu.Dėl mažo dydžio, mažos kainos ir paprasto naudojimo jie yra įprasti daugelyje elektroninių prietaisų ir grandinių plokščių.Jų dalių, veikimo principo, tipų ir specifikacijų supratimas padeda pasirinkti tinkamą grandinės jungiklį.Tinkamo slankiojančio jungiklio pasirinkimas pagal elektrinį įvertinimą, dydį ir konfigūraciją užtikrina saugų ir efektyvų grandinės valdymą.
