„TB6600 Stepper“ variklio valdiklis: „Pinout“, „Arduino“ sąsaja ir kaip ji veikia

Katalogas

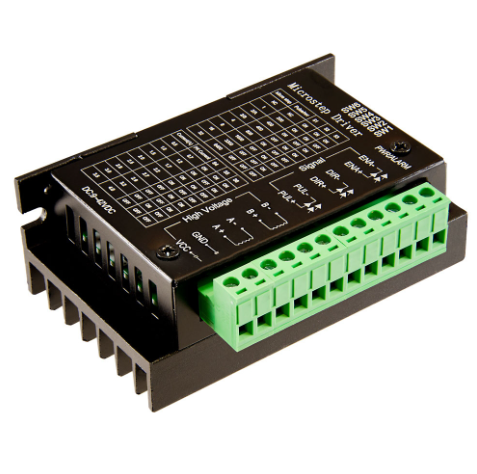

„TB6600 Stepper“ variklio tvarkyklės modulio apžvalga

TB6600 „Stepper“ variklio vairuotojo modulis yra įrenginys, išsiskiriantis jo atsparumu ir pritaikomumu kontroliuojant 2 fazių „Stepper“ variklius.Jis sklandžiai jungiasi su daugybe mikrovaldiklių, daugiausia „Arduino“, skatindamas tikslių 5 V skaitmeninių impulsų išėjimų sukūrimą.Šie išėjimai yra dinamiški palaikant subtilų variklio valdymo balansą.Veikia 9–42 V nuolatinės srovės įtampos diapazone ir palaikant didžiausią 4 amperų srovę, tai yra universalus pasirinkimas įvairiems varikliams pagrįstiems projektams.Šis pritaikomumas leidžia efektyviai valdyti variklio padėties nustatymą ir greitį, o tai yra labai naudinga programose, kurių tikslas - sumažinti kodavimo sudėtingumą.Aukšto dažnio modulio „OptiCoUpler“ izoliacija žymiai padidina jo patikimumą, nes sumažina trukdžių riziką ir užtikrinant stabilų veikimą.

Dėl daugybės mikrovaldiklių „TB6600“ tvarkyklės yra tinkamas pasirinkimas projektams, kuriems reikalingas sudėtingas variklio valdymas.Jis sklandžiai integruoja su tokiomis platformomis kaip „Arduino“, atspindėdama savo gebėjimą patenkinti įvairius lūkesčius.Pavyzdžiui, naudojant šią tvarkyklę CNC kompiuteriuose arba 3D spausdintuvuose, galima tiksliai ir kontroliuoti judėjimą, kuris iliustruoja jo naudingumą įvairiose srityse.

Šis modulis išsiskiria dėl palaikymo tiek 2 fazių, tiek 4 fazių laiptelių varikliams, taip pat hibridinėms konfigūracijoms.Bipolinio H-tilto dizainas yra neatsiejama efektyviai valdant įtampą ir srovę, užtikrinant, kad vairuotojas užtikrintų didžiausią našumą visose savo programose.Aplinkose, kuriose prioritetas yra tikslumas ir patikimumas, pavyzdžiui, automatinės gamybos linijos ir robotika, šios funkcijos yra labai vertinamos.

Savybės

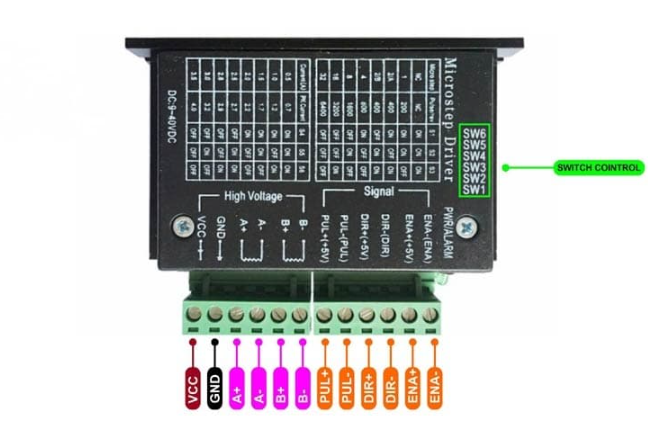

PIN konfigūracija

Techninės specifikacijos

„TB6600“ H-tilto grandinės konfigūracija

„TB6600 Stepper“ variklio vairuotojo modulis yra rimtas komponentas, skirtas valdyti tiek 2 fazių, tiek 4 fazių laiptelių variklius, naudojantis bi-polinio H-tilto konfigūracijai efektyviam veikimui.Šioje konfigūracijoje naudojami MOSFET tranzistoriai, kad būtų užtikrintas aukštas našumas atsižvelgiant į srovės valdymą ir šiluminį stabilumą.Modulis veikia sąveikaudamas su dviem pirminiais valdymo kaiščiais: žingsnio kaiščiu, kuris suaktyvina variklio žingsnį su kiekvienu impulsu, ir krypčių kaištį, kuris nustato variklio sukimosi kryptį pagal pritaikytą įtampą.Kartu šie įėjimai leidžia tiksliai valdyti variklio laiptelių seką ir sukimosi kryptį.

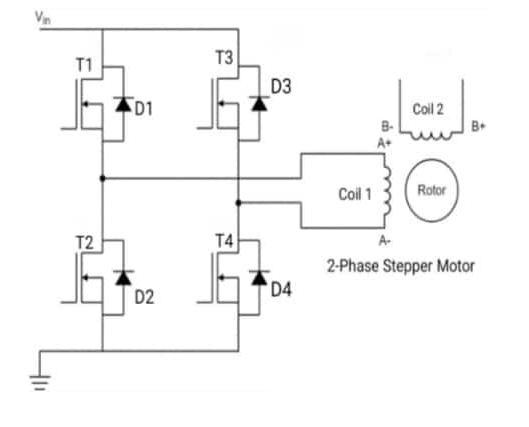

Grandinės diagramoje pabrėžiami keturi pagrindiniai tranzistoriai, T1, T2, T3 ir T4, išdėstyti H-tilto struktūroje.Šie MOSFET yra modulio veikimo stuburas, leidžiantis naudoti dvikryptį srovės srautą, reikalingą vartoti laiptelio variklį.Be to, į diagramą įeina „Flyback“ diodai (D1, D2, D3 ir D4), kurios yra svarbiausios grandinės apsaugai nuo įtampos smaigalių, kuriuos sukelia indukcinė variklio apkrova.Šie diodai apsaugo nuo viršįtampio ir pažeistų jautrių komponentų veikimo metu.Varikliui sujungti naudojami A+, A-, B+ir B-G-TINKS, užtikrinant tikslų ir kontroliuojamą variklio veleno judėjimą.

Kaip H-tiltas įgalina variklio sukimąsi?

„TB6600“ vairuotojas veikia koordinuodamas MOSFET tranzistorių veiksmus H-tilte.Pavyzdžiui:

• Suaktyvinami tranzistoriai T1 ir T4 sukimasis pagal laikrodžio rodyklę, nukreipdami srovės srautą iš A+ į A-.

• Įjungius T2 ir T3 sukimasis prieš laikrodžio rodyklę vyksta, pakeitus srovės srautą iš A-į A+.

Šis kintamas tranzistorių aktyvinimas užtikrina sklandų dvikryptį judesį.Norint pasiekti optimalų sukimo momentą ir efektyvų veikimą, būtina tikslus laikas ir įtampos reguliavimas.

Universalios valdymo veikimo būdai

„TB6600“ palaiko keturis skirtingus veikimo režimus, kurių kiekvienas yra skirtas subalansuoti sukimo momentą, tikslumą ir žingsnio dydį, atsižvelgiant į taikymo reikalavimus:

• Bangos režimas: Šiuo režimu vienu metu įjungiama tik viena ritė.Vienos ritės suaktyvinimas sukasi variklį 90 laipsnių kampu viena kryptimi, o pakeitus srovę sukiojama priešinga kryptimi.Pakaitomis tarp ritinių variklis pasiekia nuolatinį veikimą.Šis režimas yra paprastas, tačiau, palyginti su kitais režimais, suteikia mažiau sukimo momento.

• Viso žingsnio režimas: Abi ritės yra įjungiamos vienu metu šiame režime, sukuriant stipresnį magnetinį lauką.Dėl to padidėja sukimo momentas, todėl jis yra idealus pritaikymui, reikalaujančiam daugiau galios ir stabilumo.

• Pusės pakopos režimas: Bangos režimo ir viso žingsnio režimo derinys, šis režimas keičia vieną ritę ir abiejų ritinių energiją.Tai veiksmingai sumažina žingsnio dydį iki 45 laipsnių, užtikrinant pusiausvyrą tarp tikslumo ir sukimo momento.Tačiau sukimo momentas gali skirtis priklausomai nuo to, ar viena ar abi ritės yra įjungiamos tam tikro žingsnio metu.

• „Microstep“ režimas : Tiksliausias iš visų režimų, „Microstep“ režimas dar labiau sumažina žingsnio dydį, atsargiai moduliuodamas srovę per variklio fazes.Tai pasiekiama naudojant išplėstinę grandinę, kad būtų sukurta sklandūs ir laipsniški perėjimai tarp žingsnių.Šis režimas yra idealus programoms, kurioms reikalingas didelis tikslumas ir pastovus sukimo momentas, pavyzdžiui, CNC mašinos ar robotika.

TB6600 integravimas į „Arduino UNO“

Efektyviam „Stepper Motors“ valdymui reikalingas patikimos aparatinės įrangos ir kruopščiai užprogramuotos programinės įrangos derinys.„TB6600 Stepper“ variklio tvarkyklė išsiskiria kaip puikus įrankis, skirtas valdyti 2 fazes „Stepper“ variklius.Tai palaiko kelis eksploatavimo režimus, tokius kaip banga, pilnas žingsnis, pusiau žingsnis ir mikropozija.Jo įmontuotos apsaugos savybės, įskaitant apsaugos priemones nuo žemos įtampos, viršūnės ir perkaitimo, suteikia tvirtą pasirinkimą projektams, reikalaujantiems tikslumo ir ilgaamžiškumo.

Norėdami nustatyti TB6600 su „Arduino UNO“, surinkite šiuos komponentus:

• Arduino UNO R3

• TB6600 „Stepper“ variklio tvarkyklė (4A versija)

• Stepper variklis (su rekomenduojamu įvertinimu 1,65a)

• Patikimas maitinimo šaltinis (pvz., Akumuliatorius arba reguliuojamas nuolatinės srovės maitinimo šaltinis)

• JUMPER laidai

• „Arduino IDE“ įdiegta jūsų kompiuteryje

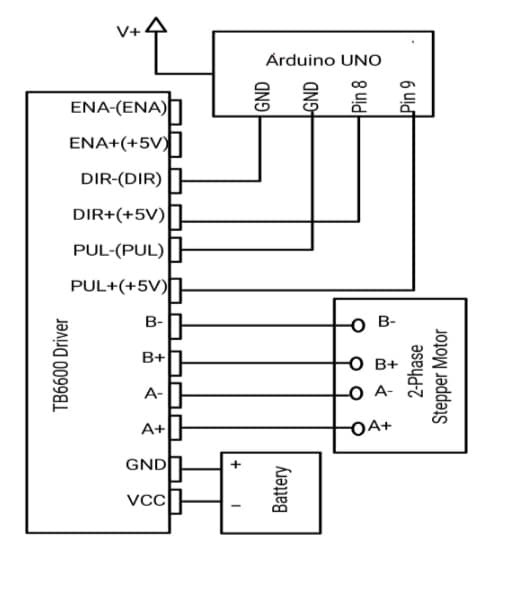

Norėdami integruoti TB6600 su „Arduino“, vykdykite šias išsamias instrukcijas

Prijunkite krypčių ir impulsų signalus

• Susiekite DIR+ ir PUL+ gnybtus, esančius TB6600, atitinkamai su 8 ir 9 arduino kaiščiais.Šie kaiščiai siunčia kryptį ir impulsų signalus.

• Pritvirtinkite direktoriaus ir pul-gnybtus prie Arduino kaiščio žemės (GND).

• Prijunkite variklį prie TB6600: pritvirtinkite laiptelius variklio laidus prie TB6600 gnybtų.

• A+ ir A- vienai variklio ritei.

• B+ ir B- kitai ritei.

• Įjunkite TB6600 tvarkyklę: prijunkite VCC ir GND kaiščius TB6600 prie savo maitinimo šaltinio.Įsitikinkite, kad įtampa atitinka jūsų variklio ir vairuotojo reikalavimus, kad išvengtumėte žalos.

„Microstep“ skiriamoji geba

TB6600 leidžia tiksliai sureguliuoti žingsninio variklio judėjimo tikslumą naudojant SW1 ir SW2 jungiklius.Sureguliuokite šiuos jungiklius taip:

• ¼ žingsnio skiriamoji geba: Įjunkite SW1 ir SW2.

• ⅛ ŽINGSNIS REZULTATAS: Nustatykite SW1 ir SW2.

• 1/32 žingsnio skiriamoji geba: nustatykite ir SW1, ir SW2.

• Viso žingsnio režimas: Įjungkite ir SW1, ir SW2.

Tiesos lentelė

Perjungimo pakeitimai leidžia optimizuoti tikslumo ir greičio balansą atsižvelgiant į jūsų projekto poreikius.

Norėdami užtikrinti, kad jūsų variklis veiktų saugiai srovės ribose, „TB6600“ pasižymi papildomais jungikliais (SW4 ir SW6), kad būtų galima sureguliuoti srovės srautą.Šie nustatymai yra naudingi:

• Užkirsti kelią perkrovos žalos.

• Išlaikyti nuoseklų variklio veikimą.

• Visada patikrinkite, ar variklio srovė lieka žemiau vairuotojo maksimalios 4A, kad apsaugotų abu komponentus.

• Valdykite variklio kryptį: Jei norite, kad variklis pasuktų prieš laikrodžio rodyklę, pakeiskite „Dir+ PIN“ būseną savo „Arduino“ kode.

• Testavimas ir trikčių šalinimas: Užpildę sąranką, įkelkite pagrindinį žingsninio variklio valdymo eskizą, kad patikrintumėte laidų ir tvarkyklės funkcijas.

• Venkite perkaitimo: Užtikrinkite tinkamą „TB6600“ vairuotojo vėdinimą, ypač esant didelėms srovėms.

Paraiškos

TB6600 modulis vaidina aktyvų vaidmenį daugelyje sektorių, kur naudojamas kruopštus variklio valdymas.Jo pritaikomumas spindi įvairiuose įgyvendinimuose, kurie pabrėžia jo unikalias galimybes:

Antenos padėties nustatymas

Telekomunikacijų srityje optimalus antenos suderinimas yra privalomas kokybės signalo priėmimui ir perdavimui.TB6600 palengvina tikslų judėjimą, taip padidindamas ryšių sistemų efektyvumą.

Stepper Motor Management

Automatizavimo ir robotikos metu tikslus variklio valdymas pasiekiamas per TB6600, leidžiantį patikslinti judėjimo tikslumą ir sustiprinti sistemos patikimumą.

CNC operacijos

Kompiuterio skaitinės valdymo (CNC) mašinoms TB6600 padidina sudėtingus pjovimo ir frezavimo procesus, leidžiančius išlaikyti aukštą tikslumo ir pakartojamo tikslumo lygį jų darbe.

3D spausdinimo tikslumas

Be to, „TB6600“, ypač 3D spausdinimas, siūlo išsamų variklio valdymą, palaikantį tikslią spausdinimo galvučių išdėstymą, reikalingą sudėtingų formų ir formų kūrimo formavimui.

Sudėtingas variklio valdymas

Modulis yra vertingas sudėtingoms variklio valdymo užduotims atliekant sudėtingas automatizavimo sistemas, padidindamas efektyvumą ir įgalinant rafinuotą valdymą.

Greičio, padėties ir sukimosi kontrolė

„TB6600“ išsiskiria scenarijais, reikalaujančiais tikslaus greičio ir sukimosi valdymo, dažniausiai naudojamas optimizuoti našumą nuolat besikeičiančioje aplinkoje.

Vaizdo gavimo įrenginiai ir bankų sistemos

Modulis palaiko patikimą fotoaparatų ir bankomatų veikimą užtikrinant sklandžius, tikslius variklio judesius, kurie pratęsia įrenginių eksploatavimo laiką.

Tikslumas graviūrų prietaisuose

Graviravimo įrankiams ir mašinoms TB6600 suteikia tikslų valdymą, reikalingą smulkiai išsamiems projektams vykdyti, pavojingas veiksnys pramonės šakose, kur dominuoja tikslumas ir detalės.
