480 V trifazių maitinimo sistemų supratimas: laidų konfigūracijos, pranašumai ir programos

Šis vadovas paaiškina, kokia yra 480 voltų trifazių galia ir kodėl jis naudojamas gamyklose ir dideliuose pastatuose.Tai apima, kaip veikia tokia galia, skirtingais būdais, kaip ją galima sujungti (pvz., „Delta“ ir „Wye“) ir kur ji yra naudingiausia.Jei jums įdomu, kaip energija patenka į sunkią įrangą ar kodėl įmonės naudoja aukštesnę įtampą, šis straipsnis žingsnis po žingsnio jus apžvelgs.

Katalogas

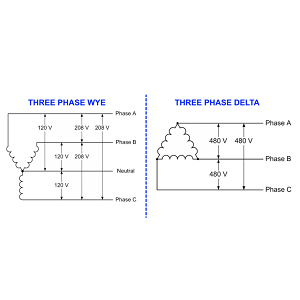

Kas yra trijų fazių laidų konfigūracija?

Trifazių laidų laidai yra svarbūs pramoninėse ir komercinėse elektrinėse sistemose.Tai leidžia efektyviai ir nuosekliai paskirstyti elektrą.JAV šios sistemos paprastai veikia su 480 voltų tiekimo įtampa.Tačiau iki to laiko, kai elektra pasieks įrangą, paprastai ji sumažėja iki maždaug 460 voltų dėl natūralių linijų nuostolių.Šis kritimas neturi įtakos pagrindinei sistemos funkcijai, kuri vis dar suteikia pastovią galią per laidininkų rinkinį, jungiantį šaltinį prie apkrovos.Dvi įprastos konfigūracijos, naudojamos šiose sistemose, yra „Delta“ ir „Wye“ (arba žvaigždė).Kiekviena sąranka turi skirtingas funkcijas ir yra tinkamas konkrečioms veiklos poreikiams.

A Delta Sąranka, trys generatoriaus ar transformatoriaus apvijos yra sujungtos uždarame trikampyje.Kiekvienas kampelis žymi fazę, o galia teka tarp linijų, o ne per neutralų.Kadangi nėra neutralios vielos, ši sistema palaiko tik jungtis nuo eilutės iki linijų, o tai supaprastina laidus, tačiau riboja ją iki subalansuotų apkrovų, kurioms nereikia neutralaus.Ši konfigūracija dažnai naudojama sistemose, kur veikia tik trijų fazių įranga.

Wye Sąranka jungia po vieną kiekvienos iš trijų apvijų galą prie bendro centrinio taško, tai yra neutralus.Šis dizainas leidžia tiek linijai, tiek linijoms ir neutralias jungtis, todėl sistema tampa lankstesnė.Tai palaiko platesnę įrangą, įskaitant vienfazius įrenginius, ir gerai veikia mišrių apkrovų aplinkoje.Dėl šios priežasties „WYE“ dažnai teikiama pirmenybė didesnėms sistemoms, kur reikia atitikti skirtingus galios poreikius.

Kaip veikia 480 V trifazė galia?

480 V trifazės maitinimo sistema naudoja tris kintančias sroves, kurios kiekviena kompensuoja 120 laipsnių kampu.Šis laiko skirtumas reiškia, kad galia visada sklandžiai ir nuosekliai teka.Net kai mažėja viena fazė, kita kyla, todėl sukuria stabilų maitinimo šaltinį.Kiekvienas iš trijų laidininkų, A, B ir C fazės, turi 480 voltų tarp jų.Kadangi jie pasiekia įtampos smailę skirtingu metu, sistema išvengia vienfazės galios esančių kritimų ir bangų.Ši sąranka yra ideali, kad mašinos veiktų be pertraukimų.

Pagrindinis šios sistemos stiprumas slypi tam, kaip fazės yra išdėstytos.Kai viena fazė yra žemiausiame taške, kita yra aukščiausia ar šalia jos.Šis balansas užtikrina pastovią galią, o tai sumažina mirgėjimą, svyravimus ir galios praradimą.Rezultatas yra lygesnis, patikimesnis našumas, ypač pramoninėms mašinoms, kurios priklauso nuo pastovios energijos.Ši sistema taip pat sumažina reikalingų laidų dydį, nes maitinimo apkrova yra padalinta per tris eilutes.Tai sumažina medžiagų išlaidas ir palengvina įrenginius.Paskleisdama galią tolygiai, sistema taip pat apsaugo nuo staigių įtampos pokyčių, o tai padeda apsaugoti įrangą nuo susidėvėjimo ir pažeidimų.Trumpai tariant, 480 V trijų fazių galia suteikia patikimą, efektyvią ir subalansuotą energiją.

Trijų laidų deltos konfigūracija

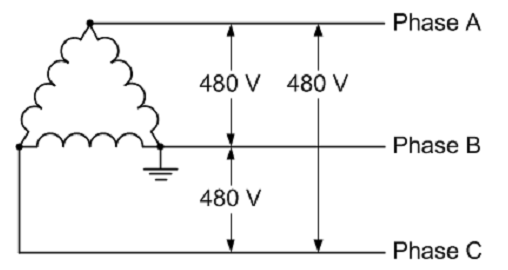

2 pav. Trijų laidų deltos konfigūracija

„Delta“ konfigūracija , dažniausiai naudojamas pramoniniame energijos pasiskirstyme, sutvarko tris transformatoriaus ar variklio apvijas uždaro ciklo modelyje, kiekvienas apvijos galas sujungtas su kito pradžios.Tai sudaro trikampį panašią formą, taigi pavadinimą „delta“.Skirtingai nuo kitų konfigūracijų, tokių kaip WYE, „Delta“ sistema nenaudoja neutralios vielos.Šis nebuvimas supaprastina laidų ir infrastruktūrą, tuo pačiu efektyviai veikiant tam tikroms didelės paklausos programoms.Šioje sąrankoje kiekviena iš trijų fazių linijų, dažnai pažymėtų L1, L2 ir L3, yra sujungtos viename iš trikampio kampų.Kadangi nėra neutralios, įtampa matuojama tiesiai tarp linijų, o ne tarp linijos ir neutralios.Ši įtampos konfigūracija palaiko didesnį energijos perdavimą ir daro „Delta“ sistemas, ypač tinkamas sunkiasvorių trijų fazių apkrovoms.

Vienas iš „Delta“ konfigūracijos pranašumų yra jo sugebėjimas pateikti didelį pradinį sukimo momentą dideliems varikliams, kompresoriams ir kitoms mašinoms, kurioms paleidžiant reikia didelio energijos antplūdžio.Tai daro „Delta“ sistemas, idealias pramoninėms aplinkoms, gamybos įrenginiams ir kitoms didelės apkrovos aplinkai.„Delta“ konfigūracijos siūlo tam tikrą veiklos atleidimą.Jei viena iš trijų fazių sugenda arba tapo atjungta, likę du gali ir toliau tiekti galią, nors ir esant mažesnei talpai.Ši funkcija, kartais vadinama „atvira delta“, suteikia vertingą atsparumą sistemose, kuriose reikia nuolatinio veikimo.

Kitas pranašumas yra „Delta“ konfigūracijos atsparumas harmoniniams iškraipymams arba elektrinis triukšmas, kuris gali trukdyti jautriai įrangai.Kadangi „Delta“ sistemos srovė cirkuliuoja uždaroje kilpoje, ji linkusi panaikinti daugelio tipų harmoniką, prisidedant prie valymo ir stabilesnio maitinimo šaltinio.Tačiau ši konfigūracija nėra be apribojimų.Neutralios vielos trūkumas reiškia, kad sistema nėra tinkama mišrių apkrovų aplinkai, kur naudojamos tiek trijų fazių, tiek vienfazių įrenginių.Tai daro „Delta“ sistemas mažiau įvairiapusiškomis komercinėmis ar gyvenamosiomis sąlygomis, kai įprasti apšvietimas, lizdai ir kitos vienfazės apkrovos.

Keturių laidų wye konfigūracija

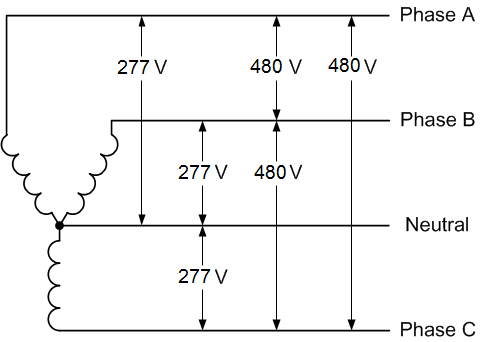

3 pav. Keturių laidų WYE konfigūracija

Keturioji laida Wye konfigūracija, taip pat žinomas kaip „Star Configuration“, yra viena iš dažniausiai naudojamų elektros sistemos sąrankų komerciniame ir pramoninėje energijos paskirstyme.Jo dizainas apima trijų fazių laidininkus ir ketvirtąją laidą, vadinamą neutralia.Šis papildomas neutralus laidas išskiria keturių laidų WYE atskirai nuo kitų konfigūracijų, suteikiant jai universalumą efektyviai tiekti tiek trijų fazių, tiek vienfazių elektrinių apkrovų.Dėl šio lankstumo dažnai pasirinktas pasirinkimas mišraus naudojimo sistemoms, kai skirtingų tipų įranga ir prietaisai reikalauja skirtingos įtampos.

Vykdant WYE konfigūraciją, kiekvienas iš trijų fazių laidų yra prijungtas prie bendro centrinio taško, vadinamo neutraliu arba žvaigždės tašku.Šis centrinis taškas taip pat yra įžemintas ir ištiestas į išorę kaip neutralią laidą.Įtampos tarp bet kurių dviejų iš trijų fazių linijų yra lygi ir išdėstyta 120 laipsnių atstumu nuo fazės, užtikrinančios subalansuotą trifazę sistemą.Jungtinėse Valstijose tai lemia 480 voltų tarp bet kurios dvi fazės ir 277 voltų tarp bet kurios vienos fazės ir neutralios.Ši dvigubos įtampos galimybė yra ideali pastatams ar įrenginiams, kuriems reikia valdyti tiek sunkias mašinas (kurioms reikalinga 480 V trifazė galia), tiek standartinę apšvietimo ar biuro įrangą (kuri veikia 277 V vienfazės galia).

Vienas iš keturių laidų WYE sistemos pranašumų yra jos sugebėjimas sumažinti energijos nuostolius per didelius atstumus.Įtraukus neutralų laidą, sistema gali efektyviau subalansuoti nesubalansuotą apkrovą ir padeda saugiai nešiotis grąžinimo sroves, sistemose, kuriose ne visos fazės yra vienodai pakrautos.Dėl to padidėja energijos vartojimo efektyvumas ir mažesni linijų nuostoliai, palyginti su konfigūracijomis, kurioms trūksta neutralaus kelio.Ši konfigūracija yra naudinga tokiose vietose kaip „Tall Office“ pastatai, didelės gamyklos, ligoninės ir mokyklos, bet kur elektra turi pasiekti daugybę skirtingų vietų ar grindų.Kadangi iš tos pačios sistemos jis gali suteikti tiek 277 V, tiek 480 V, tai palengvina laidų laidus, sumažina papildomos įrangos, pavyzdžiui, transformatorių, poreikį ir padeda sumažinti montavimo išlaidas.Neutralus viela taip pat padeda išlaikyti pastovią įtampą, sumažina galios nuostolius dideliais atstumais ir daro sistemą saugesnę ir patikimesnę.

240 V ir 480 V sistemų spalvų kodai

Tinkamas spalvų kodavimas laidose padeda išvengti klaidų ir užtikrina saugumą.JAV Nacionalinis elektros kodas (NEC) pateikia laidų nustatymo trijų fazių sistemose gaires.

Sistemos tipas	Dirigentas	Spalvotas kodas
240 V vienfazė	1 eilutė (L1)	Juodas
	2 eilutė (L2)	Raudonas
	Neutralus (N)	Balta
	Žemė (PE)	Žalia / žalia su geltona / plika
240 V trijų fazių	L1	Juodas
	L2	Raudonas
	L3	Mėlyna
	Neutralus (jei naudojamas)	Balta
	Žemė (PE)	Žalia / žalia su geltona / plika
480 V trijų fazių	L1	BROWN
	L2	Oranžinė
	L3	Geltona
	Neutralus (jei naudojamas)	Pilka
	Žemė (PE)	Žalia / žalia su geltona / plika

Skirtumas tarp 460 V iki 480 V

Aspektas	480v	460 V.
Įtampos tipas	Paskirstymo įtampa	Panaudojimo įtampa
Šaltinis	Išsiųstas iš naudingumo ar transformatoriaus	Įrangos įtampa po eilutės praradimo
Tipiškas naudojimas	Pristatomas visoje įstaigoje	Kokios mašinos/įranga yra skirta paleisti
Įtampos kritimas	Originalus įtampos lygis	Paprastai ~ 20 V mažesnis dėl atsparumo ir linijų nuostolių
Įrangos suderinamumas	Paprastai nevaržoma kaip 480 V įranga	Dauguma pramoninių mašinų yra paženklintos ir pastatytos 460 V
Leidžiama variacija	Nenurodyta įrangos	Paprastai ± 20 V.
Bendros konfigūracijos	Galima tiekti per „Delta“ arba „WYE Systems“	Taip pat priklauso nuo sistemos konfigūracijos
Taikymo kontekstas	Pramoninio galios pasiskirstymas	Pramoninės įrangos operacija
Namų ūkio palyginimas	Nenaudojamas gyvenamosiose vietose	Daug aukštesnė nei tipiškos buitinės įtampos (120 V/240 V)
Svarba	Turi būti suprantamas tinkamam sistemos projektavimui	Užtikrina, kad įranga veikia efektyviai ir saugiai

480 V trifazių sistemų pranašumai

Naudojant 480 V trifazę galią, pramoninės operacijos suteikia didelių pranašumų.

Efektyvumas ir galia

Trifazės sistemos yra efektyvesnės nei vienfazės sistemos, nes jos gali suteikti daugiau energijos, nepadidindamos srovės kiekio.Tai reiškia, kad naudojami laidai gali būti plonesni, o tai taupo pinigus medžiagoms ir palengvina montavimą.Trijų fazės galios formulė apima specialų daugiklį √3 (apie 1,73), kuris rodo, kad ji gali turėti daugiau galios nei vienfazė sistema, naudojant tą pačią įtampą ir srovę.Štai kodėl trifazės sistemos dažniausiai naudojamos tose vietose, kuriose reikia daug energijos, pavyzdžiui, gamyklos ar pastatai su didelėmis mašinomis.Jie suteikia daugiau galios, kainuoja mažiau, kad būtų galima nustatyti, ir efektyviau dirbti.

Mažesnės išlaidos ir geresnis energijos vartojimas

Naudojant mažesnę elektros srovę, tai suteikia tiek sąnaudų, tiek energijos efektyvumo pranašumų.Sumažėjus srovei, galima sumažinti laidininkų, tokių kaip laidai ir kabeliai, dydį.Tai tiesiogiai reiškia taupymą dėl medžiagų išlaidų, nes mažesniems laidininkams reikia mažiau vario ar aliuminio.Be to, montavimas tampa lengvesnis ir mažiau reikalauja daug darbo jėgos, dar labiau sumažinant išlaidas.Mažesnė srovė taip pat lemia sumažėjusius varžinius nuostolius, tai reiškia, kad mažiau energijos prarandama kaip šiluma, kai elektra keliauja dideliais atstumais.Tai pagerina bendrą sistemos efektyvumą.Laikui bėgant, šie pranašumai kaupiasi, todėl pastebimai sumažina veiklos sąnaudas ir prisideda prie tvaresnio ir ekonomiškesnio energijos valdymo.

Didelis patikimumas

Sistema sukurta atsižvelgiant į didelį patikimumą, užtikrinant nuolatinį veikimą net dalinio gedimo atveju.Pavyzdžiui, jei vienas fazė patiria gedimą arba neprisijungia, sistema vis tiek gali veikti, nors ir mažesnėje talpoje.Šis integruotas dalinis atleidimas veikia kaip apsauga nuo visiškų išjungimų, leidžiančių procesams tęsti be pertraukų.Toks atsparumas yra ypač svarbus pramonės šakose, kuriose prastovos gali sukelti finansinių nuostolių, saugos pavojų ar abiejų, tokių kaip gamybos, sveikatos priežiūros ar duomenų centrai.Išlaikydama dalinį funkcionalumą gedimų metu, sistema ne tik apsaugo veiklos tęstinumą, bet ir suteikia vertingą laiką diagnostikai, remontui ir švelninimui, nepakenkiant visai infrastruktūrai.

Kur naudojama 480 V trifazė galia?

Tokio tipo galios yra įprastos įstaigose, kur norint efektyviai ir patikimai paleisti įrangą reikia daug energijos.

Elektriniai varikliai

Elektriniams varikliams, ypač toms, kurios galios sunkiasdešimt mašinų, reikalingas didelis pradinis sukimo momentas ir stabili srovė, kad ji būtų patikimai.480 V trijų fazių galia tai suteikia sklandžiai, subalansuotai.Tai sumažina įtampos kritimą ir apsaugo nuo perkaitimo - dvi įprastos variklio nusidėvėjimo ir gedimo priežastys.Tokiose aplinkose kaip grindų gamybos grindys ar komunalinės vandens sistemos, kur varikliai dažnai važiuoja nuolat arba dažnai važiuoja ir išjungia, trifazio jėgos patvarumas ir energijos vartojimo efektyvumas vaidina svarbų vaidmenį mažinant prastovą ir priežiūrą.

ŠVOK sistemos

Didelio masto šildymo, ventiliacijos ir oro kondicionavimo (ŠVOK) sistemos naudoja kompresorius, pūstuvus ir ventiliatorius, kurie traukia srovę.480 V trijų fazių galia užtikrina, kad šie komponentai veiktų neperkraunant grandinių ar nereikalaujant ypač storo laidų, kurių priešingu atveju būtų būtina mažesnės įtampos sistemoms.Nuoseklus energijos srautas padeda išlaikyti stabilią temperatūrą jautrioje aplinkoje, tokioje kaip serverio kambariai ar operaciniai teatrai, tuo pačiu sumažinant įrangos gedimo ar energijos atliekų riziką.

Didelės apšvietimo sistemos

Įrenginiuose, kuriose reikia plačios ir galingos apšvietimo aprėpties, 480 V trifazė galia suteikia pastovų ir efektyvų energijos tiekimą.Tai svarbu didelio įvarčio apšvietimo sistemose ar lauko prožektorių masyvuose, kurie apšviečia didelius plotus.Nuosekli įtampa mažina mirgėjimą ir užtikrina vienodą šviesos pasiskirstymą, o tai ne tik pagerina matomumą ir saugumą, bet ir sumažina priežiūros poreikius, užkertant kelią priešlaikinėms lemputės ir balasto gedimams.Be to, apšvietimo grandinės esant didesnei įtampai, laikui bėgant gali sutaupyti energijos dėl mažesnės srovės brėžinių ir sumažėjusių perdavimo nuostolių.

Išvada

480 V trifazių galios sistemos siūlo galingą, efektyvų ir stabilų energijos sprendimą pramoninėms ir komercinėms reikmėms.Palaikydami subalansuotą apkrovą, mažindami energijos nuostolius ir įgalindami sklandžios įrangos veikimą, jie padeda įmonėms sumažinti išlaidas ir išlaikyti didelį patikimumą.Šiose lanksčiose konfigūracijose, tokiose kaip „Delta“ ir „Wye“, ir dvigubos įtampos galimybės keturių laidų sistemose, šios sąrankos yra sukurtos taip, kad patenkintų įvairius veiklos poreikius, todėl jie yra sunkiosios elektrinės infrastruktūros pagrindas.
