LFSC3GA25E-7F900C FPGA architektūros ir pagrindinių funkcijų supratimas

Ištyrę LFSC3GA25E-7F900C galite atidžiau pažvelgti į tai, kaip programuojami loginiai įrenginiai palaiko lanksčias skaitmenines sistemas.Galite naudoti šį FPGA duomenų keliams tvarkyti, signalams valdyti ir pasirinktines logines funkcijas viename luste kurti.Jo vidinis išdėstymas sujungia programuojamas logines ląsteles, atminties blokus ir įvesties išvesties bankus, todėl signalai efektyviai juda per įrenginį.Suprasdami, kaip šie skyriai veikia kartu, galite pamatyti sudėtingų elektroninių sistemų struktūrą.Nuo komunikacijos įrangos iki valdymo sistemų – šis FPGA yra praktiškas būdas sukurti pritaikomus skaitmeninius dizainus.

Katalogas

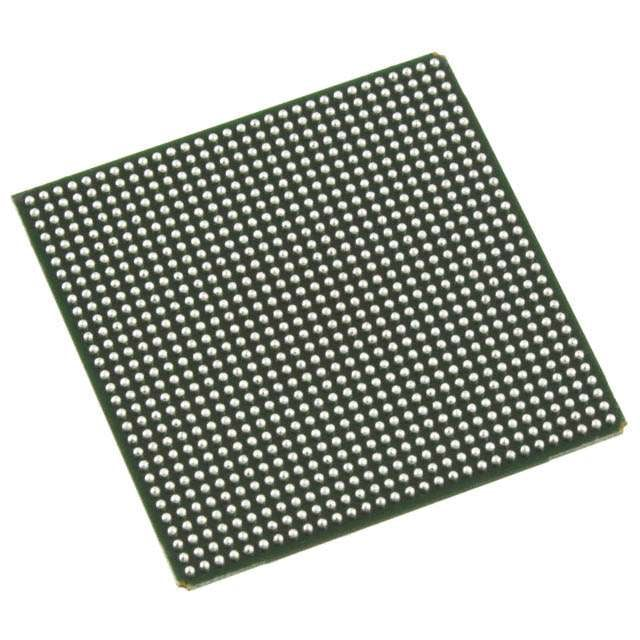

LFSC3GA25E-7F900C apžvalga

LFSC3GA25E-7F900C yra programuojamas loginis įrenginys, skirtas palaikyti konfigūruojamas skaitmenines funkcijas įterptosiose elektroninėse sistemose.Įrenginyje yra tinklelio loginė struktūra su tūkstančiais programuojamų elementų, vidinės atminties išteklių ir daugybe įvesties ir išvesties jungčių išoriniam ryšiui.Jo architektūra leidžia skaitmenines grandines, valdymo kelius ir signalų apdorojimo užduotis įgyvendinti viename luste.Integruoti maršruto parinkimo tinklai sujungia loginius blokus ir atminties dalis, kad duomenys galėtų struktūriškai judėti per įrenginį.Veikimą palaiko mažas branduolių tiekimo diapazonas ir didelio kaiščių skaičiaus paketas, tinkantis tankiems plokščių išdėstymui.

Ieškau LFSC3GA25E-7F900C.Susisiekite su mumis norėdami sužinoti esamas atsargas, pristatymo laiką ir kainas.

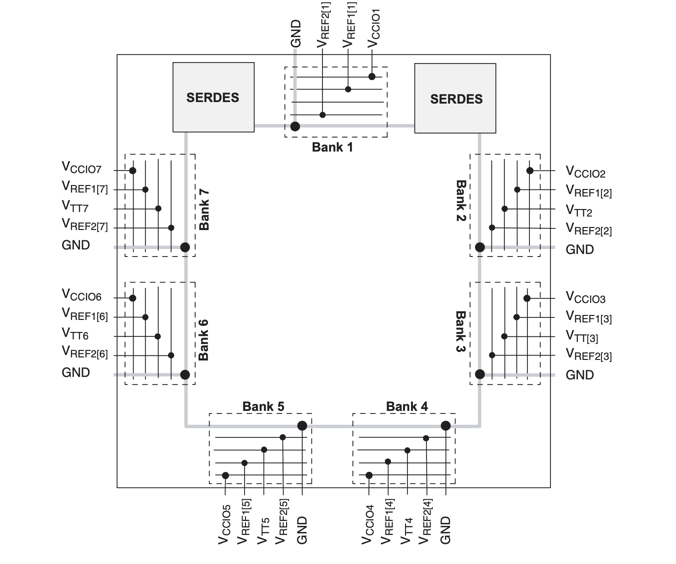

LFSC3GA25E-7F900C bankai

Įvesties ir išvesties bankų išdėstymas, naudojamas LFSC3GA25E-7F900C FPGA, rodantis, kaip įrenginys suskirsto savo programuojamus įvesties išteklius į kelis įtampos valdomus regionus.Aštuoni bankai yra paskirstyti aplink įrenginio perimetrą ir kiekvienas bankas turi sugrupuotas VCCIO maitinimo jungtis, etaloninės įtampos įvestis, pažymėtas VREF, pabaigos įtampos kaiščius, pažymėtus VTT, ir įžeminimą.Ši struktūra leidžia kiekvienam bankui veikti nepriklausomomis elektros sąlygomis, todėl skirtingose ​​įrenginio pusėse gali būti palaikomi skirtingi signalo standartai.SERDES sąsajos blokai atsiranda šalia viršutinių bankų, kad palaikytų didelės spartos nuosekliojo ryšio kanalus, prijungtus prie netoliese esančių I O regionų.Išdėstymas taip pat identifikuoja bendrus atskaitos kaiščius ir maitinimo jungtis, kurios apibrėžia, kaip išoriniai signalai sąveikauja su vidine programuojama logika per integruotą I O struktūrą.

LFSC3GA25E-7F900C CAD modelis

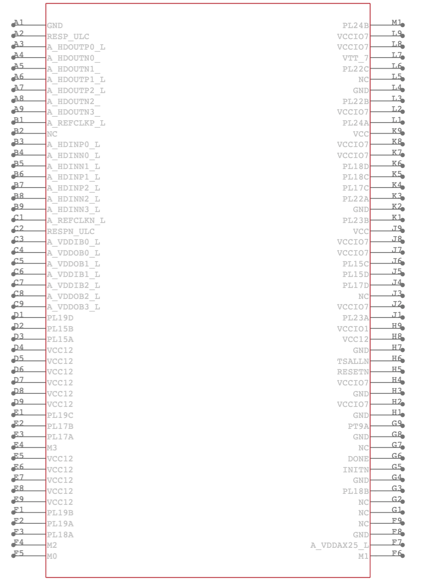

LFSC3GA25E-7F900C Simbolis

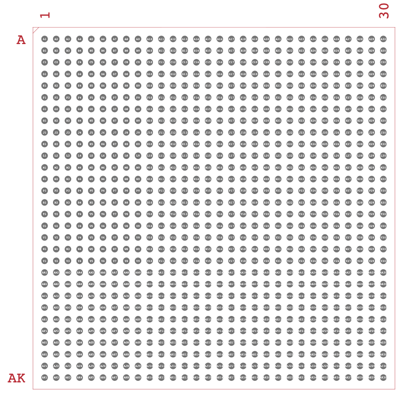

LFSC3GA25E-7F900C pėdsakas

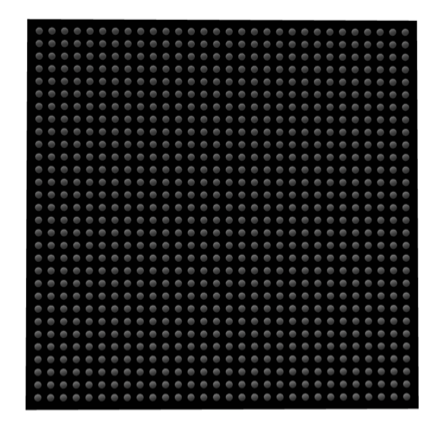

LFSC3GA25E-7F900C 3D modelis

LFSC3GA25E-7F900C savybės

Didelio tankio programuojama logika

Įrenginys integruoja apie dvidešimt penkis tūkstančius programuojamų loginių elementų, išdėstytų organizuotoje tinklelyje.Šios loginės ląstelės gali būti sukonfigūruotos taip, kad įdiegtų skaitmeninio valdymo kelius, kombinuotą logiką ir aritmetines operacijas įterptosiose sistemose.

Įterptosios atminties architektūra

Vidinės atminties ištekliai suteikia daugiau nei vieną megabitą atminties talpos duomenims buferizuoti ir loginėms operacijoms palaikyti.Šie atminties blokai yra paskirstyti visame įrenginyje, todėl loginės grandinės gali pasiekti duomenis vietoje be ilgų maršruto kelių.

Lankstus įvesties ir išvesties jungtys

Iki trijų šimtų septyniasdešimt aštuonių įvesties ir išvesties jungčių įrenginys gali sąveikauti su jutikliais, ryšio sąsajomis ir kitais skaitmeniniais komponentais.Smeigtuko struktūra palaiko kelis elektros standartus nepriklausomuose I O bankuose.

Integruoti laikrodžių valdymo ištekliai

Vidiniai laikrodžio valdymo blokai padeda paskirstyti laiko signalus programuojamoje loginėje struktūroje.Šie ištekliai palaiko sinchronizuotą signalo laiką, todėl skaitmeninės operacijos vyksta tvarkinga ir nuspėjama seka.

Didelės spartos nuosekliosios sąsajos galimybė

Specialūs nuosekliosios sąsajos blokai palaiko didelės spartos ryšio kanalus duomenų perdavimui tarp sistemos modulių.Šie blokai jungiasi prie netoliese esančių I O bankų ir padeda palaikyti stabilų signalo perdavimą naudojant intensyvius duomenis.

Struktūriniai loginiai apdorojimo blokai

Specializuoti vidiniai apdorojimo blokai praplečia loginį audinį ir leidžia dizaineriams efektyviau įgyvendinti pasikartojančias skaitmenines struktūras.Šis susitarimas palaiko tokias užduotis kaip paketų tvarkymas, valdymo seka ir lygiagrečios duomenų operacijos.

Programuojamas maršruto parinkimo tinklas

Struktūrizuotas maršruto parinkimo tinklas susieja loginius elementus, atminties blokus ir sąsajos kaiščius.Signalai gali keliauti per tinklą keliais keliais, todėl dizaineriai gali organizuoti skaitmenines funkcijas taip, kad atitiktų sistemos architektūrą.

Paviršinio montavimo paketo integravimas

Įrenginys patalpintas dideliame rutulinio tinklelio masyvo pakete, kuris palaiko tankios plokštės integraciją.Ši pakuotės struktūra leidžia kompaktiškai išdėstyti daugybę elektros jungčių pažangiems elektroniniams mazgams.

LFSC3GA25E-7F900C techninės specifikacijos

Produkto atributas	Atributo vertė
Gamintojas	Tinklinis puslaidininkis
Įtampa – maitinimas	0,95 V ~ 1,26 V
Iš viso RAM bitai	1966080
Tiekėjo įrenginių paketas	900-FPBGA (31x31)
Serija	SC
Pakuotė / Dėklas	900-BBGA
Paketas	Padėklas
Darbinė temperatūra	0°C ~ 85°C (TJ)
Loginių elementų/ląstelių skaičius	25 000
LAB/CLB skaičius	6250
I/O skaičius	378
Montavimo tipas	Paviršinis montavimas
Bazinis gaminio numeris	LFSC3GA25
RoHS būsena	RoHS neatitinka
Drėgmės jautrumo lygis (MSL)	3 (168 valandos)
REACH būsena	REACH Neturi įtakos
ECCN	3A991D
HTSUS	8542.39.0001

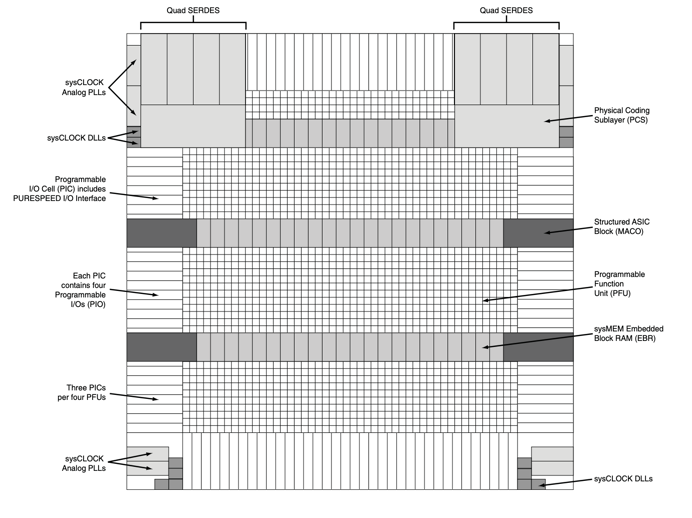

Supaprastinta LFSC3GA25E-7F900C blokinė schema

Tinklelio pagrindu sukurtas vidinis LFSC3GA25E-7F900C FPGA išdėstymas, rodantis programuojamos logikos, atminties blokų, laikrodžio išteklių ir didelės spartos sąsajos struktūrų išdėstymą.Programuojami funkciniai blokai sudaro centrinį loginį audinį, kuriame yra įdiegtos konfigūruojamos skaitmeninės grandinės.Paskirstytos sysMEM įterptosios RAM sekcijos suteikia vidinę duomenų saugojimą ir buferį loginiame masyve.Programuojamos I O ląstelės, išdėstytos palei įrenginio kraštus, sujungia vidinę logiką su išoriniais kaiščiais, o kiekviename programuojamame I O klasteryje yra kelios programuojamos I O jungtys.Keturkampiai SERDES blokai ir fizinio kodavimo posluoksnio sąsajos atsiranda šalia viršutinių regionų, kad palaikytų didelės spartos nuoseklųjį ryšį.Struktūriniai ASIC blokai, pažymėti MACO, yra integruoti į loginį audinį, kad palaikytų specializuotas apdorojimo struktūras.Laikrodžio valdymo ištekliai, pažymėti analoginiais sysCLOCK PLL ir sysCLOCK DLL, yra išdėstyti išdėstymo kraštuose, kad generuotų ir paskirstytų laiko signalus programuojamoje architektūroje.

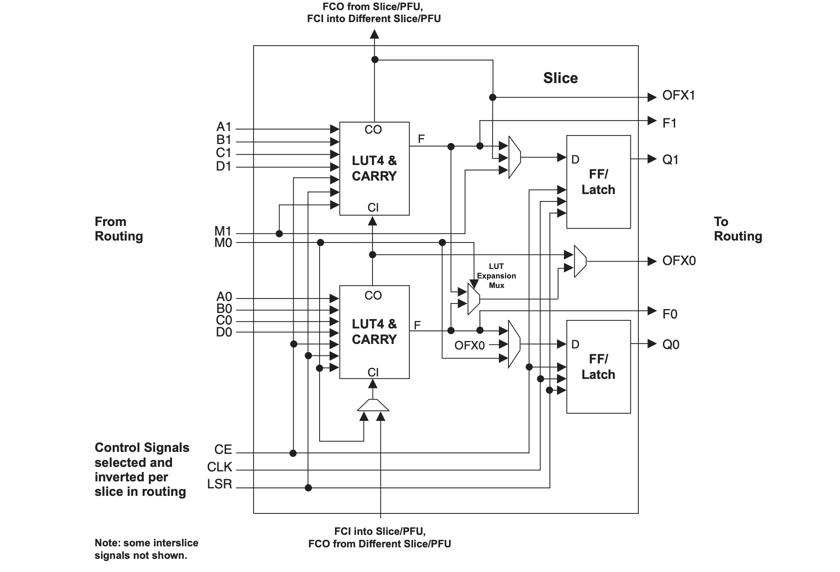

LFSC3GA25E-7F900C pjūvio schema

Vidinė loginio pjūvio struktūra, naudojama LFSC3GA25E-7F900C FPGA programuojamame funkciniame bloke.Du LUT4 blokai atlieka kombinuotas logines operacijas, naudodami keturis įvesties signalus, pažymėtus A, B, C ir D. Integruota perkėlimo logika palaiko aritmetines operacijas, susiedama įvesties ir išvesties signalus tarp gretimų pjūvių.Flip flop arba fiksavimo elementai saugo loginio etapo išvesties duomenis, gamindami registruotus išėjimus, pažymėtus Q0 ir Q1.Valdymo įėjimai, tokie kaip laikrodis, laikrodžio įjungimas ir nustatymo arba atstatymo signalai, reguliuoja nuoseklų saugojimo elementų veikimą.Maršrutizavimo jungtys kairiajame ir dešiniajame krašte susieja pjūvį su aplinkiniu programuojamu sujungimo tinklu, leidžiančiu signalams patekti iš maršruto parinkimo išteklių ir grąžinti apdorotus išėjimus atgal į maršruto parinkimo audinį.

LFSC3GA25E-7F900C taikymas

Pramonės valdymo sistemos

Programuojami loginiai ištekliai leidžia įrenginiui valdyti laiko sekas, signalų nukreipimą ir skaitmeninio valdymo užduotis automatizuotoje įrangoje.Jis gali koordinuoti kelis jutiklius ir pavaras, išlaikant stabilų skaitmeninį apdorojimą valdymo sistemoje.

Duomenų perdavimo infrastruktūra

Ryšio įrangai dažnai reikalingas lankstus skaitmeninis duomenų apdorojimas ir sąsajos valdymas.Įrenginys gali apdoroti gaunamus duomenų srautus, organizuoti maršruto logiką ir palaikyti ryšio ryšius tinklo aparatinėje įrangoje.

Įterptosios skaičiavimo platformos

Įterptosios sistemos naudoja programuojamą logiką duomenų srautui tarp procesorių, atminties ir sąsajos įrenginių valdyti.Įrenginys gali įdiegti pasirinktinius skaitmeninius kelius, kurie pritaiko sistemos elgesį prie konkrečių programos reikalavimų.

Didelės spartos duomenų gavimo sistemos

Matavimo sistemos dažnai renka signalus iš kelių šaltinių vienu metu.Programuojama loginė struktūra gali organizuoti gaunamus skaitmeninius signalus, suderinti laiką ir paruošti duomenis tolesniam apdorojimui ar perkėlimui.

Signalų apdorojimo aparatinė įranga

Įrenginys gali įgyvendinti konfigūruojamas aritmetines ir logines operacijas, kurios palaiko signalo apdorojimo funkcijas.Skaitmeniniai filtrai, valdymo kilpos ir duomenų transformavimo užduotys gali būti įgyvendinamos tiesiogiai programuojamoje loginėje struktūroje.

LFSC3GA25E-7F900C Privalumai ir trūkumai

Privalumai

• Didelė programuojama loginė talpa palaiko sudėtingas skaitmenines funkcijas

• Didelis įvesties ir išvesties jungčių skaičius leidžia lanksčiai integruoti sistemą

• Integruoti atminties blokai užtikrina vidinę duomenų saugojimą ir buferį

• Perkonfigūruojama loginė struktūra leidžia atnaujinti techninės įrangos funkcijas keičiant dizainą

• Keli I O bankai leidžia naudoti skirtingus signalo standartus viename įrenginyje

Trūkumai

• Projektavimo procesui reikalingi specializuoti kūrimo įrankiai ir konfigūravimo darbo eigos

• Dėl įrenginio sudėtingumo gali pailgėti sistemos projektavimo laikas kūrimo metu

• Didelis pakuotės dydis reikalauja kruopštaus spausdintinės plokštės išdėstymo

• Galios valdymas turi būti svarstomas, kai yra aktyvių daug loginių išteklių

LFSC3GA25E-7F900C alternatyvos

Dalies numeris	Gamintojas	Pagrindinės savybės	Naudokite atvejį / pastabas
LFSC3GA25E-7FFN1020C	Grotelių puslaidininkių korporacija	FPGA įrenginys iš SC šeimos, siūlantis apie 25 000 loginių elementų, įterptosios atminties išteklių ir daug programuojamų I/O kaiščių.Jame naudojamas smulkaus žingsnio BGA paketas, kuris palaiko tankų grandinių išdėstymą ir sudėtingus skaitmeninius dizainus.	Naudojamas įterptosiose valdymo sistemose, ryšių sąsajose ir pramoninėje elektronikoje, kur reikalinga programuojama aparatinė įranga ir didelis įvesties/išvesties ryšys.
LFSC3GA25E-7FFA1020C	Grotelių puslaidininkių korporacija	Programuojamas FPGA su panašiais loginiais ištekliais LFSC3GA25E serijoje.Suteikia konfigūruojamus loginius blokus, įterptąją atmintį ir lankstų skaitmeninį maršrutą, leidžiantį dizaineriams įdiegti pasirinktines skaitmenines grandines.	Tinka skaitmeniniam signalų apdorojimui, sąsajų perjungimui ir programuojamam aparatūros valdymui įterptosiose elektronikos ir ryšių sistemose.
LFSC3GA25E-6FN900C	Grotelių puslaidininkių korporacija	FPGA įrenginys su maždaug 25 tūkst. loginių elementų ir integruotais atminties blokais, skirtais programuojamai skaitmeninei aparatūrai.Paketas suteikia daug I/O jungčių, kurios palaiko sudėtingą sistemos integravimą.	Dažnai naudojamas pramoninėse valdymo sistemose, įterptosiose skaičiavimo platformose ir tinklo įrangoje, kuriai reikalinga lanksti aparatinės įrangos konfigūracija.

Apie grotelių puslaidininkius

„Lattice Semiconductor“ yra puslaidininkių įmonė, įkurta 1983 m., kurios būstinė yra Hillsboro Oregone, JAV.Įmonė kuria programuojamus loginius įrenginius ir susijusias technologijas, naudojamas skaičiavimo, ryšių, pramoninėse sistemose ir buitinėje elektronikoje.Jos produktų linijos apima lauko programuojamų vartų matricas, programuojamus loginius įrenginius ir sąsajos sprendimus, skirtus lanksčiam skaitmeninės sistemos dizainui palaikyti.Grotelių įrenginiai plačiai naudojami įterptosiose sistemose, kur programuojamos aparatinės įrangos funkcijos padeda valdyti duomenų apdorojimą, valdymo logiką ir signalų nukreipimą kompaktiškose elektroninėse platformose.

Išvada

LFSC3GA25E-7F900C FPGA sujungia programuojamą logiką, įterptąją atmintį ir lanksčias įvesties išvesties jungtis viename įrenginyje.Suprasdami jo architektūrą, galite pamatyti, kaip organizuojamos skaitmeninės logikos funkcijos ir kaip signalai keliauja per programuojamą audinį.Funkcijos, tokios kaip konfigūruojami loginiai elementai, maršruto parinkimo tinklai ir laikrodžio valdymo blokai, leidžia įrenginiui palaikyti daugybę sistemų konstrukcijų.Dėl savo struktūros jis tinkamas duomenų apdorojimui, valdymo logikai ir ryšio aparatūrai.Išnagrinėję diagramas ir specifikacijas gausite aiškesnį vaizdą apie tai, kaip programuojama aparatinė įranga palaiko pritaikomas elektronines sistemas.
