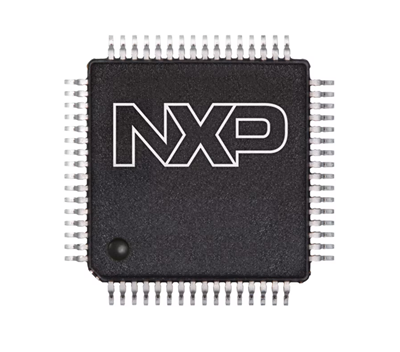

1 pav. LPC84x mikrovaldiklis
LPC84x mikrovaldikliai yra plačiai naudojami įterptosiose sistemose, nes jie sujungia apdorojimo galimybes, atmintį ir periferinius įrenginius kompaktiškame ir energiją taupančiame įrenginyje.Tačiau patikimas veikimas labai priklauso nuo stabilaus ir gerai valdomo įjungimo proceso.Paleidimo metu tokios problemos kaip nestabili maitinimo įtampa, netinkamas įtampos greitis arba nenuoseklios atstatymo sąlygos gali turėti įtakos mikrovaldiklio inicijavimui.Šios sąlygos gali neleisti įrenginiui normaliai veikti arba uždelsti sistemos paleidimą.
LPC84x serija sukurta aplink ARM Cortex-M0+ procesorių, kuris optimizuotas mažoms energijos sąnaudoms ir efektyviam veikimui.Šis 32 bitų branduolys palaiko greitą pertraukimų tvarkymą ir deterministinį vykdymą, todėl jis tinkamas įterptoms programoms.Jo paprasta architektūra leidžia sukurti kompaktišką programinę-aparatinę įrangą išlaikant patikimas apdorojimo galimybes.Šerdis taip pat palaiko standartinius ARM kūrimo įrankius, kad būtų lengviau programuoti ir derinti.
Šiuose mikrovaldikliuose yra lustinė „flash“ atmintis, naudojama programos kodui ir programinei įrangai saugoti.Vidinė blykstė paprastai suteikia pakankamai vietos įterptoms programoms, nereikalaujant išorinių atminties įrenginių.Integruota blykstė leidžia greičiau pasiekti instrukcijas ir pagerina bendrą sistemos efektyvumą.Tai taip pat supaprastina techninės įrangos projektavimą, nes mikrovaldiklis po programavimo gali veikti savarankiškai.
LPC84x šeima integruoja vidinę SRAM, skirtą duomenų saugojimui ir kaupimo operacijoms.Ši atmintis leidžia greitai pasiekti kintamuosius, buferius ir laikinus apdorojimo duomenis.Greitas SRAM pagerina vykdymo greitį, nes CPU gali pasiekti duomenis nelaukdamas išorinės atminties.Jis taip pat palaiko kelių užduočių atlikimo operacijas įterptosiose programose.
Išoriniams įrenginiams ir moduliams prijungti galimi keli ryšio periferiniai įrenginiai.Tai apima UART sąsajas nuosekliajam ryšiui, SPI sąsajas didelės spartos periferiniam ryšiui ir I²C sąsajas jutikliams ir valdymo tinklams.Šie integruoti ryšio blokai supaprastina aparatinės įrangos integravimą į įterptuosius dizainus.Jis gali būti naudojamas ekranams, jutikliams, atminties įrenginiams ir kitiems skaitmeniniams komponentams prijungti.
LPC84x mikrovaldikliuose yra integruotų analoginių funkcijų, tokių kaip 12 bitų analoginis skaitmeninis keitiklis (ADC).Tai leidžia įrenginiui matuoti analoginius signalus iš jutiklių ar išorinių grandinių.Kai kuriuose variantuose taip pat yra skaitmeninio analoginio keitiklio (DAC) funkcija, skirta generuoti analoginius išėjimus.Šios galimybės leidžia mikrovaldikliui tiesiogiai susieti signalus.
Bendrosios paskirties įvesties/išvesties (GPIO) kaiščiai leidžia mikrovaldikliui sąveikauti su išoriniais aparatūros komponentais.LPC84x turi lanksčias kaiščio konfigūracijos funkcijas, leidžiančias vienam kaiščiui priskirti kelias funkcijas.Šis lankstumas padeda optimizuoti PCB išdėstymą ir maksimaliai padidinti turimus periferinius įrenginius.GPIO kaiščius galima sukonfigūruoti skaitmeninei įvesties, išvesties arba alternatyvioms periferinėms funkcijoms.
Įtraukti mažos galios režimai, siekiant sumažinti energijos suvartojimą baterijomis maitinamose programose.Šie režimai leidžia mikrovaldikliui išjungti nenaudojamus periferinius įrenginius arba sumažinti sistemos laikrodžio dažnį neveiklumo periodais.Energijos valdymo funkcijos padeda pailginti nešiojamųjų įrenginių baterijos veikimo laiką.Prireikus sistema gali greitai grįžti į aktyvų darbą.
Yra integruoti įvairūs laikmačio moduliai, skirti palaikyti laiko matavimą, signalų generavimą ir įvykių valdymą.Tai apima kelių dažnių laikmačius, būsenos konfigūruojamus laikmačius ir stebėjimo laikmačius.Laikmačiai įgalina tikslų laiko valdymą įterptosiose sistemose, tokiose kaip variklio valdymas, ryšio laikas arba periodinis užduočių planavimas.Šie moduliai pagerina sistemos patikimumą ir našumą.

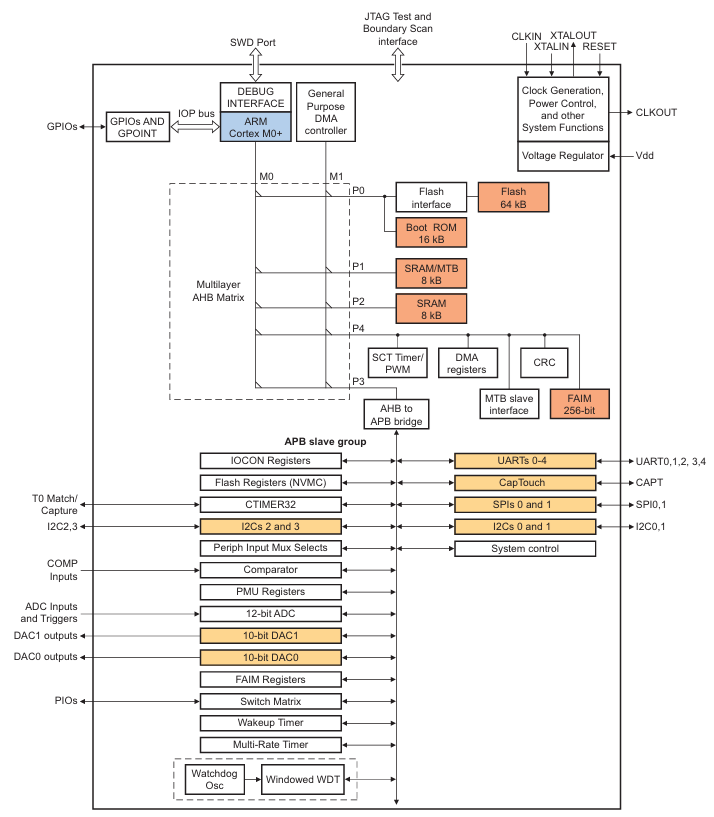

2 pav. LPC84x mikrovaldiklio bloko schema
LPC84x architektūra integruoja kelis funkcinius blokus, kurie kartu atlieka įterptąsias apdorojimo užduotis.Sistemos centre yra ARM Cortex-M0+ procesorius, kuris vykdo vidinėje „flash“ atmintyje saugomas programos instrukcijas, kai pasiekia duomenis iš SRAM.Daugiasluoksnė AHB magistralės matrica sujungia procesorių su atminties moduliais ir periferinėmis sąsajomis, taip užtikrindama efektyvų ryšį tarp vidinių komponentų.Laikrodžio generavimas ir galios valdymas blokuoja sistemos laiką ir užtikrina stabilų įrenginio veikimą įvairiais veikimo režimais.Derinimo sąsajos, tokios kaip SWD, leidžia programuoti ir išbandyti programinę-aparatinę įrangą kūrimo metu.Įvairūs išoriniai įrenginiai, įskaitant laikmačius, ryšio modulius ir analogines sąsajas, yra prijungti per vidinę magistralės sistemą, kad būtų užtikrinta išorinio įrenginio sąveika.Kartu šie blokai sudaro kompaktišką mikrovaldiklio architektūrą, sukurtą efektyviam integruotam valdymui.
|
Parametras |
Simbolis |
Tipiškas / diapazonas |
|
Maitinimo įtampa |
VDD |
1,8 V – 3,6 V |
|
Analoginė maitinimo įtampa |
VDDA |
1,8 V – 3,6 V |
|
Darbinė įtampa (tipinė) |
VDD |
3,3 V |
|
Įjungimo įtampos slenkstis |
VPOR |
~1,5 V (įprasta) |
|
Rudos išėjimo įtampos lygis |
VBOR |
Konfigūruojamas (~1,7–2,7 V) |
|
Aktyvaus režimo srovė |
IDD |
Priklauso nuo įrenginio |
|
Gilaus miego srovė |
IDD (DS) |
Labai žemas (µA diapazonas) |
|
Maksimali GPIO įtampa |
VIO |
Iki VDD |
|
Darbinės temperatūros diapazonas |
TA |
-40°C iki +105°C |
|
Rekomenduojamas atjungimo kondensatorius |
— |
0,1 µF šalia kiekvieno VDD kaiščio |
Power-On Reset (POR) yra vidinis atstatymo mechanizmas, kuris įsijungia automatiškai, kai pirmą kartą įjungiamas maitinimas LPC84x mikrovaldikliui.Pagrindinis jo tikslas yra išlaikyti sistemą iš naujo, kol maitinimo įtampa pasieks saugų veikimo lygį.Kai įrenginys įsijungia, POR grandinė stebi maitinimo įtampą ir neleidžia CPU per anksti vykdyti instrukcijas.Kai įtampa tampa stabili, atstatymo būsena atleidžiama ir procesorius pradeda vykdyti kodą iš vidinės „flash“ atminties.Tai užtikrina, kad įjungus maitinimą, mikrovaldiklis visada įsijungs nuspėjamoje būsenoje.Vidinėje architektūroje atstatymo sistema sąveikauja su laikrodžiu ir galios valdymo blokais prieš pradedant normalią veiklą.Šis mechanizmas sudaro LPC84x paleidimo proceso pagrindą.
Brown-Out Reset (BOR) yra apsaugos mechanizmas, atkuriantis LPC84x mikrovaldiklį, kai maitinimo įtampa nukrenta žemiau saugaus veikimo slenksčio.Jo tikslas yra neleisti CPU veikti esant nestabiliai įtampai, kuri gali sukelti nenuspėjamą elgesį.Kai įtampa nukrenta žemiau sukonfigūruoto lygio, BOR grandinė suaktyvina sistemos atstatymą, kad apsaugotų atmintį ir periferines būsenas.Po to, kai maitinimo įtampa grįžta į stabilų lygį, įrenginys normaliai paleidžiamas iš naujo.Ši funkcija padeda palaikyti patikimą veikimą sistemose, kuriose gali atsirasti galios svyravimų.Vidinėje architektūroje įtampos stebėjimo grandinės veikia kartu su galios valdymo bloku, kad nustatytų žemos įtampos sąlygas.Dėl to mikrovaldiklis gali saugiai atsigauti po laikinų įtampos kritimų.
Išorinis RESET kaištis suteikia aparatinės įrangos metodą LPC84x mikrovaldiklio atstatymui iš lusto išorės.Tai leidžia išoriniams įrenginiams arba valdymo signalams prireikus priversti mikrovaldiklį į iš naujo nustatyti būseną.Kai RESET signalas tampa aktyvus, procesorius nustoja vykdyti instrukcijas ir grįžta į pradinę paleidimo būseną.Tai užtikrina, kad sistema gali būti švariai paleista iš naujo tam tikrų veiklos įvykių metu.Atleidus atstatymo signalą, įrenginys atlieka vidinį inicijavimo procesą prieš vėl paleisdamas programinę-aparatinę įrangą.Išorinis atstatymo valdymas dažnai naudojamas programavimo, derinimo ar sistemos priežiūros metu.Vidinėje sistemos struktūroje šis atstatymo kelias tiesiogiai jungiasi prie centrinio atstatymo valdiklio.
Watchdog atstatymas įvyksta, kai stebėjimo laikmatis nustato, kad sistemos programinė įranga nebeveikia tinkamai.Priežiūros laikmatis nuolat stebi programos vykdymą, reikalaudamas periodinių atnaujinimų iš veikiančios programinės įrangos.Jei programinei įrangai nepavyksta atnaujinti laikmačio per numatytą laikotarpį, laikmačio galiojimo laikas baigiasi ir sistema iš naujo nustatoma.Šis mechanizmas apsaugo sistemą nuo programinės įrangos gedimų, begalinių kilpų ar netikėtų programinės įrangos gedimų.Po atstatymo mikrovaldiklis paleidžiamas iš naujo ir vėl pradeda vykdyti programą.Vidinėje architektūroje budėjimo laikmatis veikia kartu su sistemos valdymo logika ir laikmačiais.Jo tikslas – pagerinti bendrą sistemos patikimumą ir palaikyti nuolatinį įterptųjų sistemų veikimą.
1. Maitinimo šaltinio stabilizavimas
Kai įrenginyje pirmą kartą įjungiama įtampa, vidinėms grandinėms reikia trumpo laiko, kad maitinimo įtampa stabilizuotųsi.Šiame etape vidiniai reguliatoriai ir galios valdymo blokai nustato tinkamus CPU ir periferinių įrenginių įtampos lygius.Mikrovaldiklis lieka neaktyvus, kol vyksta šis stabilizavimas.Tai apsaugo nuo nepatikimo elgesio ankstyvoje įjungimo stadijoje.Stabili įtampa užtikrina, kad vidinės loginės grandinės gali tinkamai veikti.
2. Įjungimo iš naujo aktyvinimas
Kai maitinimas pradeda stabilizuotis, maitinimo įjungimo iš naujo grandinė palaiko procesorių iš naujo.Šis atstatymas neleidžia CPU vykdyti instrukcijų, kol įtampa nepasieks saugaus lygio.Atstatymo valdiklis šiame etape nuolat stebi maitinimo įtampą.Tik tada, kai įtampa viršija reikiamą ribą, atstatymas pradeda atleisti.Tai garantuoja, kad mikrovaldiklis pradės veikti nuo švarios sistemos būsenos.
3. Vidinio laikrodžio inicijavimas
Pašalinus atstatymo sąlygas, mikrovaldiklis inicijuoja savo vidinę laikrodžio sistemą.Laikrodžio generatorius paleidžia vidinį osciliatorių, kuris nustato procesoriaus ir periferinių operacijų laiką.Šis laikrodis tampa pagrindine sistemos vykdymo laiko nuoroda.Procesorius negali vykdyti instrukcijų be stabilaus laikrodžio šaltinio.Todėl laikrodžio inicijavimas yra svarbus sistemos paleidimo etapas.
4. Atminties inicijavimas
Kitame etape procesorius paruošia vidinės atminties struktūras, kurias naudoja programa.„Flash“ atmintis pateikia programinės įrangos instrukcijas, o SRAM saugo vykdymo duomenis.Sistema taip pat parengia vektorių lentelę, naudojamą pertraukimų tvarkymui.Ši atminties sąranka leidžia procesoriui teisingai nustatyti programos įėjimo tašką.Tinkamas atminties inicijavimas užtikrina sklandų programinės įrangos vykdymą.
5. Periferinis inicijavimas
Paruošus atmintį, sistema įjungia svarbius vidinius periferinius įrenginius.Šie išoriniai įrenginiai gali apimti laikmačius, ryšio modulius ir valdymo registrus, kurių reikalauja programinė įranga.Kai kurie išoriniai įrenginiai lieka išjungti, kol taikomoji programinė įranga juos suaktyvina.Inicializacijos etapas užtikrina, kad pagrindinė sistemos aplinka yra paruošta.Šis veiksmas paruošia įrenginį programos vykdymui.
6. Prasideda programinės įrangos vykdymas
Atlikus visus vidinius inicijavimo veiksmus, procesorius pradeda vykdyti „flash“ atmintyje saugomą programinę-aparatinę įrangą.Vykdymas paprastai prasideda nuo atstatymo vektoriaus, apibrėžto programos kode.Nuo šio momento įterptoji programa valdo sistemos veikimą.Programinė įranga konfigūruoja periferinius įrenginius, apdoroja įvesties signalus ir atlieka sistemos užduotis.Tai žymi perėjimą nuo aparatinės įrangos paleidimo prie programos vykdymo laiko.
• Lėtos įtampos rampa įjungimo metu
Jei maitinimo įtampa kyla per lėtai, vidinės atstatymo grandinės gali veikti nenuspėjamai.Lėtas greitis gali atidėti tinkamą atkūrimo atleidimą ir turėti įtakos įrenginio inicijavimui.Kai kuriose sistemose centrinis procesorius gali bandyti paleisti, kol įtampa nėra visiškai stabili.Tai gali sukelti nenuoseklų paleidimo elgesį.
• Maitinimo šaltinio triukšmas arba nestabilumas
Elektros triukšmas maitinimo linijoje gali trukdyti stabiliai paleisti mikrovaldiklį.Triukšmas gali sukelti laikinus įtampos nuosmukius, dėl kurių gali atsirasti netikėtų atstatymų.Šie svyravimai gali turėti įtakos vidiniam laikrodžiui ir loginėms grandinėms.Dėl to mikrovaldiklis gali pakartotinai įsijungti.
• Nepakankamas atjungimo kondensatorius
Prastas atjungimas šalia mikrovaldiklio maitinimo kontaktų gali sukelti nestabilią įtampą paleidimo metu.Greitiems srovės pokyčiams lusto viduje reikia šalia esančių kondensatorių, kad stabilizuotų tiekimą.Be tinkamo atjungimo gali atsirasti įtampos šuolių.Šis nestabilumas gali turėti įtakos sistemos inicijavimui.
• Įtampa krenta paleidimo metu
Jei maitinimo šaltinis negali užtikrinti pakankamai srovės paleidimo metu, įtampa gali trumpam nukristi.Ši situacija gali sukelti iš naujo nustatymo sąlygas.Tokie kritimai gali atsirasti, kai vienu metu paleidžiami kiti sistemos komponentai.Šie laikini kritimai gali nutraukti įkrovos procesą.
•Iš naujo nustatykite signalo nestabilumą
Išoriniai atstatymo signalai, kurie svyruoja įjungimo metu, gali sukelti pakartotinius atstatymus.Jei atstatymo signalas išlieka stabilus, mikrovaldiklis gali niekada neužbaigti jo inicijavimo.Tai gali neleisti normaliai programinės aparatinės įrangos veikti.Norint patikimai paleisti, reikalingos stabilios atstatymo sąlygos.
• Netinkamas laikrodžio šaltinis
Jei sistema priklauso nuo išorinio laikrodžio šaltinio, kuris netinkamai paleidžiamas, CPU gali veikti netinkamai.Be stabilaus laikrodžio signalo, komandų vykdymas negali prasidėti.Dėl to sistema gali nereaguoti.Laikrodžio stabilumas yra svarbus normaliam mikrovaldiklio paleidimui.
• Patikrinkite maitinimo įtampos stabilumą
Pirmasis trikčių šalinimo žingsnis yra mikrovaldiklio maitinimo įtampos matavimas naudojant osciloskopą arba multimetrą.Paleidimo metu įtampa turi likti rekomenduojamo veikimo diapazone.Bet kokie staigūs kritimai ar šuoliai gali rodyti maitinimo nestabilumą.Įjungimo metu stebint įtampos bangos formą, galima atskleisti paslėptas problemas.Stabili įtampa yra svarbi patikimam mikrovaldiklio inicijavimui.
• Patikrinkite Atstatyti signalo laiką
Atstatymo signalas turi išlikti stabilus ir tinkamai sinchronizuotas su įjungimo procesu.Daugelis dažnai stebi atstatymo kaištį, kad patikrintų, ar jis veikia taip, kaip tikėtasi paleidžiant.Nestabilus arba triukšmingas atstatymo signalas gali pakartotinai paleisti sistemą iš naujo.Atstatymo laiko patikrinimas užtikrina, kad inicijavimas įvyktų tik tada, kai maitinimas taps stabilus.Teisingas atstatymo elgesys palaiko tinkamą sistemos paleidimą.
• Patikrinkite maitinimo šaltinio filtrą
Galios filtravimo komponentus, pvz., atjungiamuosius kondensatorius, reikia atidžiai ištirti.Šie kondensatoriai padeda išlaikyti stabilią įtampą greitų srovės pokyčių metu.Prasta vieta arba nepakankama talpa gali leisti įtampos triukšmui paveikti mikrovaldiklį.Tinkamo filtravimo užtikrinimas pagerina paleidimo patikimumą.Aparatinės įrangos patikrinimas dažnai gali atskleisti trūkstamus arba neteisingai įdėtus kondensatorius.
• Patvirtinkite laikrodžio šaltinio veikimą
Sistemos laikrodis turi įsijungti tinkamai, kad procesorius vykdytų instrukcijas.Patikrinkite osciliatoriaus signalus, kad įsitikintumėte, jog veikia tinkamai.Jei laikrodžio šaltinio nepavyksta paleisti, CPU negali paleisti programinės įrangos.Laikrodžio signalo stebėjimas padeda nustatyti, ar laiko grandinės veikia tinkamai.Įprastam paleidimui reikalingas patikimas laikrodžio veikimas.
• Patikrinkite programinės įrangos inicijavimo kodą
Programinės aparatinės įrangos paleidimo kodas gali turėti įtakos sistemos inicijavimo veikimui.Peržiūrėkite atstatymo tvarkyklę ir sistemos inicijavimo procedūras.Neteisinga sistemos registrų ar išorinių įrenginių konfigūracija gali uždelsti normalų veikimą.Paleidimo kodo patikrinimas užtikrina, kad programinė įranga tinkamai inicijuoja aparatinę įrangą.Programinės įrangos patikrinimas papildo aparatinės įrangos derinimą.
• Stebėkite paleidimo elgesį naudodami derinimo įrankius
Derinimo sąsajos, tokios kaip SWD, leidžia stebėti procesoriaus veiklą paleidžiant.Naudodami derinimo įrankius patikrinkite, ar CPU pasiekia pagrindinį programos įėjimo tašką.Lūžio taškai ir derinimo žurnalai padeda atskleisti, kur sustoja inicijavimas.Šis metodas suteikia vertingos įžvalgos apie sistemos elgesį ankstyvosiose paleidimo stadijose.
Patikimas LPC84x mikrovaldiklio paleidimas priklauso nuo stabilios maitinimo, teisingo atstatymo elgesio ir tinkamai veikiančios laikrodžio sistemos.Svarbūs paleisties etapai apima maitinimo stabilizavimą, atleidimą iš naujo, laikrodžio nustatymą, atminties paruošimą ir programinės įrangos vykdymą.Tokios problemos kaip įtampos kritimas, triukšmas, prastas atsiejimas arba nestabilūs atstatymo signalai gali nutraukti šį procesą.Kruopštus maitinimo projektavimas ir sistemingas trikčių šalinimas padeda užtikrinti nuoseklų paleidimą ir stabilų sistemos veikimą.
Prašau atsiųsti užklausą, mes nedelsdami atsakysime.
LPC84x mikrovaldiklis dažniausiai naudojamas įterptosiose sistemose, kurioms reikalingas mažas energijos suvartojimas ir kompaktiška aparatinė įranga.Tipiškos programos apima pramonines valdymo sistemas, jutiklių sąsajas, plataus vartojimo elektroniką ir daiktų interneto įrenginius.
Galite programuoti LPC84x įrenginius naudodami su ARM suderinamus įrankius, tokius kaip Keil MDK, MCUXpresso IDE arba IAR Embedded Workbench.Šios aplinkos palaiko derinimą, kompiliavimą ir programinės įrangos kūrimą.
Ne, LPC84x turi vidinį generatorių, kuris gali generuoti sistemos laikrodį.Tačiau kai kurios programos gali naudoti išorinį kristalą, kad būtų galima tiksliau nustatyti laiką.
Dauguma LPC84x įrenginių veikia iki maždaug 30 MHz takto dažniu.Šis greitis leidžia efektyviai apdoroti, išlaikant mažas energijos sąnaudas.
Taip, LPC84x įrenginiai sukurti su keliais mažos galios režimais, kurie sumažina energijos sąnaudas neveikos laikotarpiais.Dėl to jie tinka nešiojamai elektronikai, daiktų interneto mazgams ir įterptoms sistemoms, maitinamoms baterijomis.
