Tranzistoriaus HFE supratimas: matavimas, funkcijos ir poveikis grandinės projektavimui

Šis vadovas paaiškina, kas yra tranzistorius HFE ir kodėl jis yra svarbus elektroninėse grandinėse.Išmoksite išmatuoti HFE, kas jį veikia (pvz., Temperatūra ar įtampa) ir kaip jis keičiasi skirtingų tipų tranzistoriais.Vadovas taip pat parodo, kur HFE yra svarbus, pavyzdžiui, stiprintuvuose, jungikliuose, įtampos reguliatoriuose ir signalo grandinėse bei kaip sureguliuoti savo dizainą, kad įsitikintumėte, jog grandinės veikia net tada, kai keičiasi HFE.Tai taip pat paaiškina įvairių rūšių padidėjimą (pvz., Įtampos padidėjimą ar kintamosios srovės padidėjimą) ir tai, kaip jie naudojami elektronikoje.

Katalogas

Kas yra tranzistoriaus HFE?

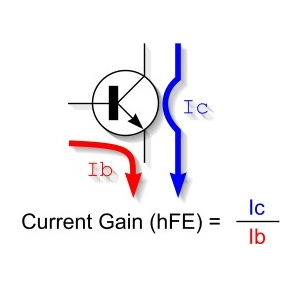

Hfe reiškia Bipolinio jungties tranzistoriaus (BJT) nuolatinės srovės padidėjimą pagal savo bendrosios emitatoriaus konfigūraciją.Tai parodo, kokia efektyvi maža srovė pagrindu kontroliuoja didesnę kolektoriaus srovę.Pvz., Jei HFE yra 100, 1 mA bazinė srovė sukuria 100 Ma kolekcininko srovę.Ši savybė yra raktas į amplifikacijos ir perjungimo funkcijas.HFE nėra fiksuota vertė.Tai keičiasi atsižvelgiant į tai, kaip buvo pagamintas tranzistorius ir kaip jis naudojamas.

Net identiškos išvaizdos tranzistoriai iš tos pačios partijos gali turėti skirtingą naudą.Tokie veiksniai kaip temperatūra, įtampa tarp kolektoriaus ir emiterio (VCE) ir dabartinis lygis daro įtaką HFE.Aukštesnė temperatūra ar kolektorių srovės gali sumažinti padidėjimą dėl tokio poveikio kaip krūvio nešiklio rekombinacija ir bazės išplėtimas.Dėl šio kintamumo duomenų lapai vietoj vieno skaičiaus rodo HFE reikšmių diapazoną.Kiti suprojektuoja grandines, kurių tolerancija yra pakankamai tolerancija, kad būtų galima valdyti šį variantą, o tai yra svarbi analoginėms reikmėms, kai svarbu stabilus amplifikavimas.

Matavimas Hfe

DC srovės padidėjimas, dažnai žymimas HFE, yra bipolinio jungiamojo tranzistoriaus (BJT) savybė.Tai rodo kolektoriaus srovės (IC) ir bazinės srovės (IB) santykį, kai tranzistorius veikia jo aktyviame regione.Paprastai tariant, jis nurodo, kiek tranzistorius sustiprina bazinę srovę, kad būtų didesnė kolektoriaus srovė.HFE apskaičiuoti naudojama formulė yra:

Tai reiškia, kad norėdami nustatyti HFE vertę, pirmiausia turite išmatuoti srovės, tekančios į bazę, kiekį ir kiekį, tekantį per kolektorių, tada padalinkite kolektoriaus srovę iš bazinės srovės.Toliau pateikiama žingsnis po žingsnio HFE įvertinimo procedūra:

• Sukurkite bandymo grandinę: Pradėkite nustatydami paprastą bandymo grandinę, naudodami tranzistorių, kurio HFE norite išmatuoti.Ši grandinė paprastai apima patį tranzistorių, vienas ar keli rezistoriai, skirti valdyti srovės srautą, ir tinkamas nuolatinės srovės maitinimo šaltinis (pvz., Reguliuojamas maitinimo šaltinis ar akumuliatorius).Išdėstykite komponentus taip, kad bazės ir kolektoriaus sroves būtų galima savarankiškai išmatuoti ar apskaičiuoti.

• Ant pagrindo tepkite žinomą įtampą: Į tranzistoriaus bazinį gnybtą įveskite nedidelę nuolatinės srovės įtampą per rezistorių, turintį žinomą pasipriešinimo vertę.Šis rezistorius riboja srovę į pagrindą.Galite apskaičiuoti bazinę srovę (IB) naudodami OHM įstatymą:

kur 𝑉_{𝑏𝑎𝑠𝑒} yra įtampa per pagrindo rezistorių ir 𝑅_{𝑏𝑎𝑠𝑒} yra pasipriešinimo vertė.

• Nustatykite kolektoriaus srovę: Tranzistoriaus kolektoriaus pusėje įtraukite kitą rezistorių (dažnai vadinamą apkrovos rezistoriumi) iš eilės.Išmatuokite įtampos kritimą per šį rezistorių, naudodami multimetrą.Dar kartą taikykite Ohmo įstatymą, kad nustatytumėte kolekcininko srovę (IC):

kur 𝑉_{𝑐𝑜𝑙𝑙𝑒𝑐𝑡𝑜𝑟} yra įtampa per apkrovos rezistorių ir 𝑅_{𝑙𝑜𝑎𝑑} yra jo pasipriešinimas.

• Apskaičiuokite HFE : Turėdami abi dabartines vertes, dabar galite apskaičiuoti nuolatinės srovės padidėjimą naudodami pradinę formulę:

Šis santykis suteikia HFE vertę esant konkrečioms jūsų grandinės darbo sąlygoms.Šio metodo HFE matavimo tikslumas priklauso nuo kelių veiksnių, įskaitant stabilų įtampos tiekimą, tikslias komponentų vertes ir šiluminį stabilumą.Maitinimo šaltinis turi užtikrinti pastovią, be virpėjimo įtampą, nes visi svyravimai gali paveikti tiek bazines, tiek kolektorių sroves, todėl netikslūs HFE rodmenys.Taip pat reikia naudoti rezistorius, turinčius žinomas ir mažos tolerancijos vertes, nes bet koks atsparumo nuokrypis gali iškraipyti dabartinius skaičiavimus.Be to, kadangi tranzistoriai yra jautrūs temperatūrai, jų padidėjimas gali skirtis su šiluminiais pokyčiais, todėl, leisdami grandinei stabilizuoti termiškai, prieš atliekant matavimus, užtikrinami patikimesni rezultatai.Galiausiai, kadangi HFE nėra fiksuota vertė ir kinta priklausomai nuo darbo sąlygų, tokių kaip temperatūra, kolektoriaus emiterio įtampa ir bazinė srovė, patartina pakartoti testą skirtingomis bazinėmis srovėmis, kad būtų galima stebėti, kaip tranzistoriaus padidėjimas elgiasi įvairiomis aplinkybėmis.

HFE diapazonai skirtingų tranzistorių tipams

Tranzistoriai būna skirtingų tipų, ir kiekvienas iš jų tvarko esamą savaip.Pagrindinė savybė, kuri skiriasi tarp jų, yra HFE arba DC dabartinis padidėjimas.Ši vertė parodo, kiek tranzistorius gali sustiprinti srovę.BJT (bipoliniai sankryžos tranzistoriai) paprastai turi didesnį srovės padidėjimą nei FET (lauko efekto tranzistoriai) dėl to, kaip jie statomi ir kaip jie kontroliuoja srovę.Vis dėlto HFE vertės gali labai skirtis priklausomai nuo tikslaus modelio ir kas jį sukuria.Čia yra keletas įprastų įvairių tipų tranzistorių HFE diapazonų:

Tranzistoriaus tipas	Tipiškas HFE diapazonas
NPN tranzistorius	Nuo 20 iki 1000
PNP tranzistorius	Nuo 20 iki 1000
Galios tranzistorius	Nuo 10 iki 100
Mažo signalo tranzistorius	50–300
Aukšto stiprumo tranzistorius	100 iki daugiau nei 1000

Kaip HFE veikia tranzistoriuje?

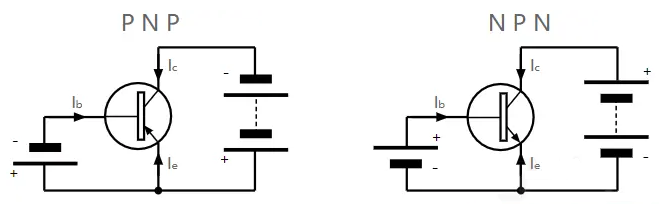

2 pav. Dabartinis srautas ir šališkumas PNP ir NPN tranzistoriuose

Kai NPN tranzistorius veikia savo aktyviu režimu, bazinė tranzistoriaus dalis yra šališka į priekį.Tai reiškia, kad maža įtampa taikoma taip, kad būtų galima lengvai tekėti srovei.Tokiu atveju elektronai (kurie neša srovę) juda iš emiterio į pagrindą.

Tranzistoriaus pagrindas yra labai plonas ir yra tik lengvai apjungiamas, tai reiškia, kad jame nėra daug įkrovimo laikiklių.Dėl šios priežasties dauguma elektronų, patenkančių į pagrindą, ten nelieka.Vietoj to, jie juda ir eina į kolekcionierių.Kolekcininkas yra atvirkštinis šališkas, tai reiškia, kad jis turi įtampą, kuri patraukia elektronus. Tai padeda elektronams judėti per tranzistorių, nuo emiterio iki kolektoriaus.

Dabar štai kur įeina HFE. Maža srovė, tekanti į bazę, valdo daug didesnę srovę, tekančią iš kolektoriaus į emiterį.Šių dviejų srovių santykis vadinamas HFE (dar vadinamu dabartiniu padidėjimu).Pvz., Jei bazinė srovė yra 1 milimogija, o kolektoriaus srovė yra 100 miliamps, tada HFE yra 100. Tai parodo, kaip gerai tranzistorius „sustiprina“ srovę.

Tačiau HFE ne visada yra tas pats.Tai gali pasikeisti priklausomai nuo to, kiek srovės teka, temperatūra ir kitos sąlygos.Jei kolektoriaus srovė yra labai didelė, padidėjimas gali sumažėti dėl atsparumo pagrindo viduje arba dėl to, kad kai kurie elektronai derinami su skylėmis prieš pasiekiant kolektorių.Esant labai žemoms srovėms, HFE taip pat gali sumažėti, galbūt dėl ​​nuotėkio srovių ar įtampos, reikalingos tranzistoriui įjungti.

Kadangi HFE keičiasi tiek esant skirtingoms sąlygoms, kiti nepasikliauja tuo, kad visada yra tas pats.Vietoj to, jie prideda papildomų dalių, tokių kaip emiterio rezistoriai, arba naudoja grįžtamąjį ryšį grandinėje.Tai padeda padaryti tranzistoriaus elgesį stabilesnį, net jei keičiasi padidėjimas.Tokiu būdu grandinė nuolat veikia tinkamai, nesvarbu, kiek HFE keičiasi iš vieno tranzistoriaus į kitą ar laikui bėgant.

HFE funkcijos

Stiprinimo signalai

Viena pagrindinių tranzistoriaus funkcijų yra padaryti mažą signalą didesnį.Tai vadinama amplifikacija.HFE mums nurodo, kiek didesnė išvesties srovė (iš kolektoriaus) bus lyginama su įvesties srove (bazėje).Pvz., Jei HFE yra 100, o jūs įdėsite 1 miliampį (MA) į bazę, iš kolekcionieriaus išimsite 100 Ma.Tai naudinga garso stiprintuvuose arba jutiklių grandinėse, kai reikia padidinti mažus signalus.Tačiau HFE ne visada yra stabilus.Jis gali pasikeisti su šiluma, įtampa ar pats tranzistorius.Dėl šios priežasties kiti naudoja HFE kaip grubų vadovą ir prideda rezistorius ar grįžtamojo ryšio dalis, kad grandinė būtų stabilesnė.

Tranzistoriaus nustatymas (šališkas)

Kad tranzistorius tinkamai veiktų, jį reikia nustatyti su tinkama srove ir įtampa.Ši sąranka vadinama šališkumu.Norėdami gauti reikiamą kolektoriaus srovės kiekį, turime atsiųsti tam tikrą bazinės srovės kiekį.HFE padeda mums išsiaiškinti, kiek bazinės srovės suteikia.Pvz., Jei grandinei reikia 10 mA kolektoriaus srovės, o HFE - 100, tada bazė turėtų gauti 0,1 mA.Kadangi HFE gali skirtis net tarp panašių tranzistorių, svarbu planuoti blogiausius atvejus.Naudokite mažiausią numatomą HFE vertę iš duomenų lapo ir sureguliuokite grandinę naudodami rezistorius ar grįžtamąjį ryšį, kad įsitikintumėte, jog ji veikia tinkamai.

Pagalba kuriant grandinės dizainą

HFE taip pat daro įtaką visos grandinės statomam grandinei, ypač stiprintuvo grandinėse.Nors HFE nėra tiesiogiai rodomas pagal įtampos padidėjimo formulę, tai vis tiek turi įtakos tranzistoriaus veikimui.Tai keičia bazinę srovę, kuri keičia įtampą ir sroves likusioje grandinėje.Pvz., Bendrojo emiterio stiprintuve įtampos padidėjimas priklauso nuo dviejų rezistorių: vieno kolektoriaus, o kitas-emiteru.Pridėjus rezistorių į emiterį (vadinamą emiterio degeneracija), stiprintuvas gali būti stabilesnis.Tai taip pat padeda sumažinti HFE pokyčių poveikį, todėl grandinė tampa patikimesnė.

Įjunkite ir išjungiate (perjungimas)

Transistoriai taip pat naudojami kaip jungikliai skaitmeninėse ir galios grandinėse.Tokiu atveju tranzistorius yra visiškai išjungtas arba visiškai įjungtas.Norėdami įsitikinti, kad tranzistorius visiškai įsijungia, pagrindinė srovė turi būti pakankamai aukšta.Mes paprastai pateikiame daugiau srovės nei pagrindinių HFE skaičiavimo parodymų.Ši papildoma srovė vadinama saugos koeficientu.Pvz., Jei grandinei reikia 100 Ma iš kolektoriaus, o HFE - 100, galite pamanyti, kad bazėje užtenka 1 Ma.Tačiau norėdami būti saugūs, daugelis dažnai duoda 2–5 ma.Tai užtikrina, kad tranzistorius visiškai įsijungs, net jei HFE yra mažesnis nei tikėtasi.Papildomos bazinės srovės suteikimas padeda išvengti problemų, tokių kaip tranzistorius, tik įjungtas pusiaukelėje, o tai gali sukelti šilumos ar galios praradimą.

Skirtingo tipo tranzistoriaus pelnas

Beta (β) HFE

Beta, dažnai vaizduojama simbolio β arba HFE, yra nuolatinės srovės tranzistoriaus padidėjimas bendrojo emitatoriaus konfigūracijoje.Tai apibrėžia kolektoriaus srovės (IC) ir bazinės srovės (IB) santykį, parodant, kiek įvesties srovė sustiprėja, kai praeina per tranzistorių.Šis pelnas nurodytas tranzistoriaus duomenų lape ir gali skirtis priklausomai nuo konkretaus tranzistoriaus modelio, gamybos partijos ir netgi veikimo sąlygų, tokių kaip temperatūra.Nors šis padidėjimas yra naudingas suprantant, kaip tranzistorius elgiasi su pastoviais signalais, jis yra ideali DC analizei, o ne aukšto dažnio ar greitai besikeičiančioms signalo pritaikymams.

3 pav. DC srovės padidėjimo (HFE) matavimas bendrojo emiterio tranzistoriaus konfigūracijoje

Hfe

Kintamos srovės padidėjimas, žymimas HFE, yra panašus į β koncepciją, tačiau taikoma mažo signalo, kintamos srovės scenarijams, kai įvesties signalas keičiasi laikui bėgant.Šis padidėjimas yra svarbus stiprintuvo dizaine, nes jis rodo, kaip efektyviai tranzistorius gali sustiprinti nedidelius įvesties srovės svyravimus.Tačiau HFE nėra pastovus, jis mažėja didėjant dažniui, pirmiausia dėl vidinių tranzistorių talpų, kurios pradeda dominuoti aukštesniuose dažniuose, poveikį.Projektuodami grandines, skirtas veikti radijuje ar kitais aukštais dažniais, turite atsižvelgti į šį nuo dažnio priklausomą elgesį, nes signalo padidėjimas gali būti mažesnis nei tikėtasi.

α (alfa)

Alfa (α) yra dabartinis tranzistoriaus padidėjimas, kai jis sukonfigūruotas pagal bendrosios bazės išdėstymą, ir jis apibrėžiamas kaip kolektoriaus srovės (IC) ir emiterio srovės (ty) santykis.Kadangi labai mažai srovės patenka į šios sąrankos pagrindą, α paprastai yra labai artimas 1, tai reiškia, kad beveik visa emiterio srovė ją paverčia kolektoriui.Dėl to bendrosios bazės stiprintuvai veiksmingi aukšto dažnio programose, nes jie siūlo puikų stabilumą ir mažą įvesties varžą.Nors „Alfa“ yra mažiau intuityvi nei beta, ji išlieka svarbus RF ir analoginės grandinės dizaino parametras.

Įtampos padidėjimas (AV)

Įtampos padidėjimas, vaizduojamas AV, yra išėjimo įtampos ir įvesties įtampos (VOUT/VIN) santykis ir yra pagrindinė stiprintuvo veikimo priemonė.Tai mums nurodo, kiek grandinė padidina signalo įtampos lygį, o tai yra puiku, kai tikslas yra sustiprinti silpną įtampos įvestį, pavyzdžiui, iš jutiklių ar mikrofonų.Įtampos padidėjimas priklauso ir nuo tranzistoriaus savybių, ir aplinkinių grandinės komponentų, tokių kaip rezistoriai ir kondensatoriai.Didelės įtampos padidėjimas reiškia, kad nedidelė įvesties įtampa gali sukelti didelę išėjimo svyravimą, tačiau jūs turite tai valdyti atsargiai, kad išvengtumėte iškraipymų ar nestabilumo.

Galios padidėjimas (AP)

Galios padidėjimas, žymimas AP, parodo išvesties galios ir įvesties galios ir parametrų santykį programose, kuriose energijos perdavimo efektyvumas yra svarbus, pavyzdžiui, garso amplifikacijos ir radijo dažnio (RF) transmisijoje.Jame atsižvelgiama tiek į dabartinę, tiek įtampos amplifikaciją, suteikdamas holistinį vaizdą, kaip efektyviai tranzistorius gali padidinti signalo energiją.Galios padidėjimas yra svarbus, kai išėjimas turi nuvažiuoti apkrovą per atstumą arba aiškiai ir skleisti garsinį garsą.Siekdami maksimalios išėjimo su minimalia įvesties energija, naudokite šią matą, kad pasirinktumėte tinkamus tranzistorius ir optimizuotumėte grandinės išdėstymą.

HFE ir beta (β)

Savybė	HFE (DC dabartinis padidėjimas)	Beta (β)
Apibrėžimas	Kolektoriaus srovės (IC) ir bazinės srovės santykis (IB)	Teorinis dabartinis tranzistoriaus pelnas
Taip pat žinomas kaip	Pirmyn DC dabartinis pelnas;Kartais βF duomenų lapuose	Bendras dabartinio pelno simbolis
Simbolis	Hfe	β
Naudojimas	Naudojamas realiems tranzistoriams pasirinkti/išbandyti	Naudojamas grandinės analizėje ir greitame įvertinimuose
Matavimo tipas	Realaus pasaulio, matuojamas konkrečiomis sąlygomis	Teorinis ar idealizuotas
Signalo tipas	Žymi nuolatinės srovės padidėjimą;mažosios raidės HFE, naudojama kintamajam įgyti	Paprastai naudojamas DC padidėjimas
Dažnio priklausomybė	HFE (AC) priklauso nuo dažnio;HFE (DC) yra stabilesnis	Paprastai skaičiavimais laikomas pastoviu
Diapazonas	Paprastai nuo 10 iki 500	Paprastai manoma, kad pagrindiniams skaičiavimams reikia panašiai kaip HFE
Jautrumas	Kinta atsižvelgiant į temperatūrą, įtampą ir kitas sąlygas	Taip pat skiriasi, bet ne visada atsižvelgiama į pagrindinį dizainą
Paraiška	Praktinis naudojimas stiprintuvo ir jungiklio dizaine	Konceptualus supratimas ir dizaino įvertinimas

Dabartinis pelnas skirtingose ​​tranzistoriaus valstijose

Aktyvus regionas

Aktyviame regione tranzistorius veikia kaip stiprintuvas, kuris yra labiausiai paplitęs pritaikymas analoginėje elektronikoje.Tai yra būsena, kai bazinės emitero sankryža yra nukreipta į priekį, o bazinės kolektoriaus sankryža yra atvirkštinė šališka, leidžianti tranzistoriui reaguoti kontroliuojamu ir proporcingai bazinės srovės pokyčiams.Šiame regione dabartinis padidėjimas, paprastai žymimas HFE arba β, išlieka gana pastovus ir nuspėjamas, todėl jis yra idealus tiesiniam amplifikacijai.Kolekcininko srovei tiesiogiai veikia bazinė srovė, ir net nedidelis pakeitimas bazėje gali sukelti daug didesnį pokytį kolektoriuje, todėl tranzistoriai yra tokie naudingi stiprinant signalus šioje būsenoje.

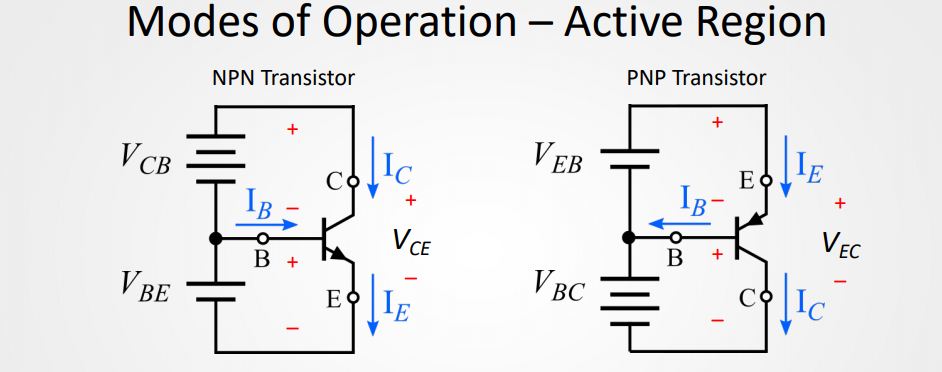

4 pav. Aktyvus regiono šališkumas ir srovės srautas NPN ir PNP tranzistoriuose

Prisotinimo regionas

Soties regione tranzistorius veikia labiau kaip jungiklis, kuris yra visiškai įjungtas.Čia tiek bazinis emitorius, tiek bazinės kolektoriaus jungtys yra nukreiptos į priekį, todėl srovė gali laisvai tekėti iš kolektoriaus į emiterį su minimaliu pasipriešinimu.Ši būsena būdinga skaitmeninės loginės grandinės ir perjungimo programos, kai tranzistorius yra naudojamas visiškai leisti arba blokuoti srovės srautą.Sooti, ​​kolektoriaus-emiterio įtampa sumažėja iki žemo lygio, o dabartinis padidėjimas arba HFE tampa nesvarbus, nes tranzistorius nebeį reaguoja į įvestį.Vietoj to, laikoma, kad prietaisas vykdomas esant maksimaliai nurodytoms sąlygoms, o bet koks bazinės srovės padidėjimas žymiai nepadidina kolektoriaus srovės.

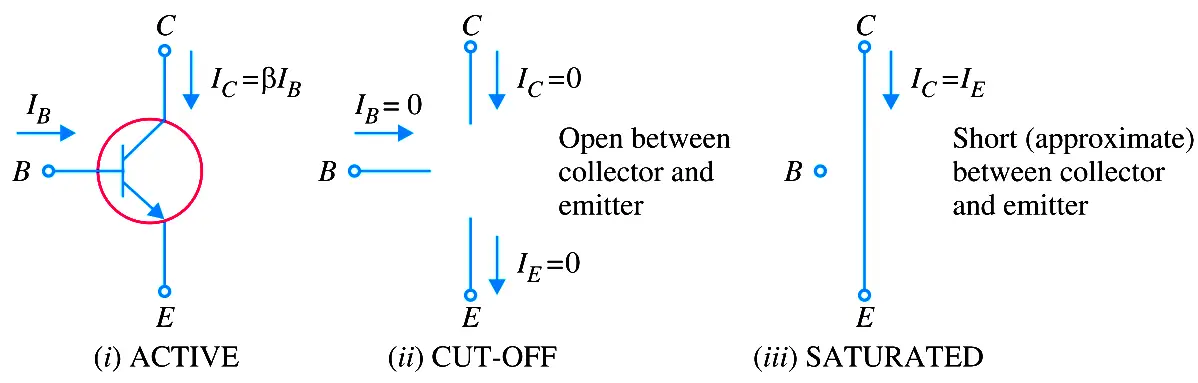

5 paveikslas

Ribinis regionas

Išjungimo regione tranzistorius elgiasi kaip atviras jungiklis, tai reiškia, kad jokia srovė teka per kolektoriaus-emiterio kelią.Tai įvyksta tada, kai tiek bazinis, tiek bazinis kolektorių jungtys yra atvirkštinės pakreiptos, veiksmingai išjungiant tranzistorių.Kadangi nėra bazinės srovės, kolekcionieriaus srovės negali būti, todėl ši būsena yra naudinga skaitmeninėse grandinėse, kur reikia aiškios „išjungtos“ sąlygos.Šiame regione dabartinis pelnas netaikomas, nes tranzistorius iš viso nedaro.„Cutoff“ būsena užtikrina, kad tranzistorius visiškai blokuotų srovės srautą, ir ji paprastai naudojama kartu su prisotinimo sritimi dvejetainiam įjungimo/išjungimo valdymui perjungimo programas.

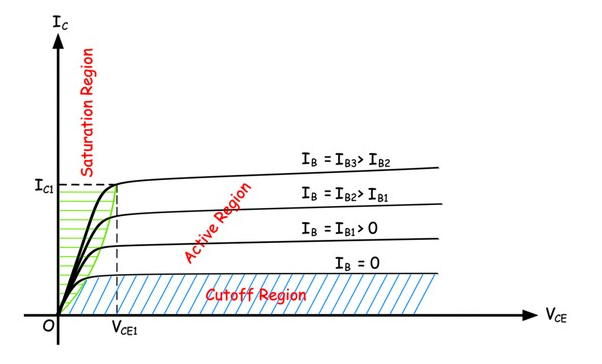

6 paveikslas: BJT išėjimo charakteristikos kreivė, rodanti ribinę, aktyviosios ir sodrumo regionus

Tranzistoriaus HFE pritaikymas grandinėse

Bipolinio sankryžos tranzistoriaus (BJT) nuolatinės srovės padidėjimas (HFE) vaidina pagrindinį vaidmenį, kaip efektyviai tranzistorius sustiprina signalus arba perjungia srovę grandinėje.Apibrėžtas kaip kolektoriaus srovės ir bazinės srovės santykis, HFE daro tiesioginę įtaką tam, kaip maža įvesties srovė kontroliuoja didesnę išėjimo srovę.Žemiau yra pagrindinės grandinės programos, kuriose HFE daro įtaką.

Stiprintuvo grandinės

Stiprintuvo dizaine, ypač tie, kurie naudoja bendrą emitatoriaus konfigūraciją, HFE nustato, kiek maža bazinė srovė sustiprinama į kolektoriaus srovę.Tai daro įtaką dabartiniam padidėjimui, o tai savo ruožtu daro įtaką įtampos padidėjimui, kai derinama su išoriniais rezistoriais.HFE taip pat vaidina svarbų vaidmenį stiprintuvo įvesties ir išvesties varžybose.Kelių pakopų dizainuose nesuderintos HFE vertės tarp etapų gali sukelti iškraipymą ar netolygų padidėjimą.Norėdami tai valdyti, kiti atitinka tranzistorių HFE arba pridėti emiterio degeneracijos rezistorius, kad stabilizuotų padidėjimą ir sumažintų priklausomybę nuo HFE.Tikslioms analoginėms sistemoms nuoseklus HFE padeda užtikrinti švarų signalo amplifikaciją, mažus harmoninius iškraipymus ir geresnį tiesiškumą.

Perjungimo grandinės

Skaitmeninėse ir galios perjungimo grandinėse, tokiose kaip loginiai keitikliai, relių tvarkyklės ar mikrovaldiklio sąsajos, HFE nustato, kaip efektyviai tranzistorius įeina į sodrumo režimą.Didesnis HFE reiškia, kad tranzistorius gali visiškai prisotinti mažesnę bazinę srovę, o tai svarbu, kai valdymo signalas suteikia ribotą srovę.Jei HFE yra per žemas, tranzistorius gali nevisiškai įjungti, sukeldamas lėtesnius perėjimus, neišsamų sodrumo ir padidėjusio šilumos.Šie klausimai sumažina grandinės efektyvumą ir patikimumą.Norėdami užtikrinti patikimą veikimą, projektavimo metu naudokite minimalią tikėtiną HFE vertę.Šis metodas užtikrina, kad tranzistorius vis tiek tinkamai perjungs esant įvairioms temperatūroms ir apkrovos sąlygoms.

Įtampos reguliatoriai

Linijinės įtampos reguliatoriaus grandinėse tranzistorius veikia aktyviame regione, kur jis turi kontroliuoti platų kolektoriaus srovių diapazoną su tikslia bazinės srovės įvestimi.Čia HFE padeda išlaikyti tikslų įtampos reguliavimą įvairiose įvesties įtampose ir išėjimo apkrovose.Pvz., Serijinių pratimų reguliatoriuose stabilus HFE leidžia tranzistoriui išlaikyti pastovią išėjimo įtampą, tuo pačiu tiekiant įvairius srovės kiekius.Tačiau HFE gali sumažėti didėjant temperatūrai ar senėjimui, o tai gali pakenkti įtampos stabilumui.

Osciliatorių grandinės

Tokiose grandinėse kaip „Colpitts“ ar „Hartley“ osciliatoriai tranzistoriaus HFE daro įtaką kilpos padidėjimui, tai yra virpesių inicijavimo ir palaikymo veiksnys.Jei padidėjimas yra per mažas, virpesiai gali prasidėti.Jei jis per didelis, signalas gali iškraipyti arba pereiti prie nestabilios elgesio.Kadangi HFE daro įtaką osciliatoriaus kilpos amplifikavimo stadijai, HFE pokyčiai gali sukelti dažnio dreifą arba amplitudės pokyčius.Tai pasakytina apie aplinką, kurioje svyruojanti temperatūra ar tiekimo įtampa.Siekiant išlaikyti stabilų virpesį, kai kurie dizainai apima automatinį stiprinimo valdymą (AGC), kuris dinamiškai koreguoja grandinę, kad kompensuotų HFE pokyčius.

Signalo kondicionavimo grandinės

Grandinės, skirtos apdoroti silpnus ar jautrius signalus, tokius kaip išankstiniai stiprintuvai, aktyvūs filtrai ar varžos buferiai, priklauso nuo HFE, kad būtų galima tiksliai naudoti mažai triukšmo.Šioms sistemoms reikalingas didelis ištikimybė ir minimalus iškraipymas.Pavyzdžiui, buferiniame etape aukštas ir stabilus HFE suteikia didelę įvesties varžą ir mažą išėjimo varžą, padedančią išsaugoti signalo stiprumą ir formą nekraunant šaltinio.Turite atidžiai pasirinkti šališkumo rezistorius ir suplanuoti HFE variacijas įvairiuose įrenginiuose ir aplinkos pokyčius, kad būtų užtikrintas tranzistorius, kuris išlieka tiesiniame veikimo diapazone, ir palaiko nuoseklų signalo apdorojimą.

Išvada

Tranzistorius HFE yra pagrindinė tranzistoriaus veikimo grandinėje dalis.Tai nurodo, kiek maža įvesties srovė gali valdyti didesnę išvesties srovę.Nors HFE gali keistis priklausomai nuo tranzistoriaus ir kaip jis naudojamas, šis vadovas parodo, kaip jį išmatuoti, planuoti, ir projektuoti grandines, kurios vis dar veikia, jei jis keičiasi.Naudodamiesi tokiais įrankiais kaip rezistoriai ir grįžtamasis ryšys, galite padaryti savo grandinę stabilią ir patikimą.Nesvarbu, ar kuriate stiprintuvą, jungiklį ar signalo filtrą, žinodami, kaip tvarkyti HFE, jūsų grandinė padeda geriau ir tarnauti ilgiau.
