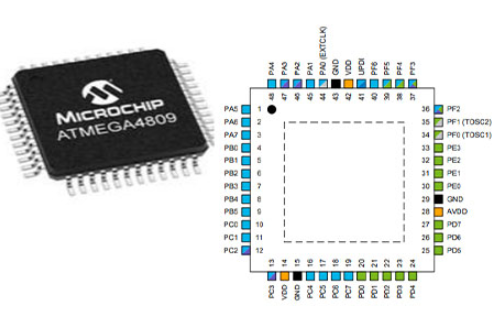

„Atmega4809“ mikrovaldiklio supratimas: „Pinout“, duomenų lapas ir pagrindinės funkcijos

„Atmega4809“ mikrovaldiklis, „Microchip's Megaavr® 0“ serijos dalis, yra galingas įrankis, siekiantis pusiausvyros tarp našumo, universalumo ir efektyvumo.Šis mikrovaldiklis, veikiantis iki 20 MHz dažniu, integruoja AVR® procesorių su aparatinės įrangos daugikliu, todėl jis idealiai tinka įvairiausiems pritaikymams - nuo vartojimo elektronikos iki pramoninės valdymo sistemų.Šiame straipsnyje mes ištirsime ATMEGA4809 „Pinout“, pagrindines funkcijas ir pažangias funkcijas, pabrėždami, kodėl ji išsiskiria kaip patikimas pasirinkimas tiek paprastiems, tiek sudėtingiems projektams.

Katalogas

Atmega

CAD ATMEGA modelis

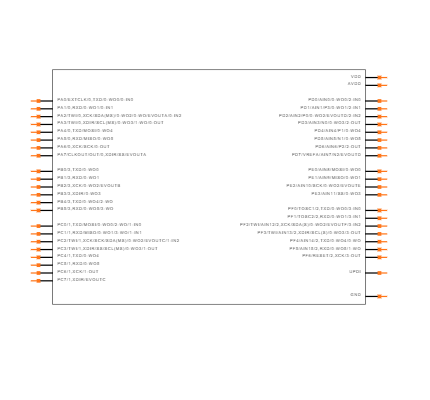

Simbolis

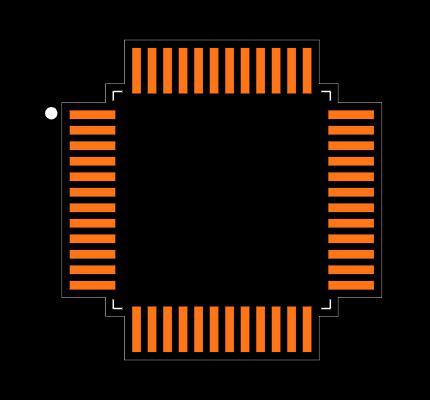

Pėdsakas

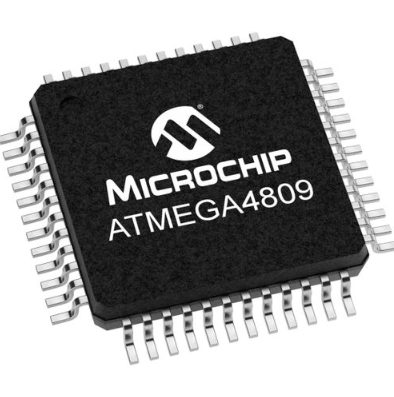

„Atmega4809“ apžvalga

Kaip išskirtinis „Megaavr® 0“ serijos narys, „ATMEGA4809“ išsiskiria įtraukdamas AVR® procesorių su aparatūros daugikliu, kuris gali veikti iki 20 MHz dažniu.Šis mikrovaldiklis yra prieinamas įvairiose konfigūracijose, turinčiose iki 48 kb „flash“ atminties, 6 kb SRAM ir 256 baitų EEPROM per 28–48 kontaktų paketus.Jo dizainas sutelktas į lanksčią, mažos galios architektūrą, kurioje integruotos sudėtingos funkcijos, tokios kaip įvykių sistema, miego viliojimas, tikslios analoginės funkcijos ir moderniausi periferiniai įrenginiai, atspindintys naujausias „Microchip“ naujoves.

Architektūra ir atlikimas

• AVR procesoriaus ir aparatinės įrangos daugiklis: „ATMEGA4809“, aprūpintas AVR® procesoriumi, papildytu aparatinės įrangos daugikliu, suteikia pastebimą skaičiavimo efektyvumą ir našumą.Šis duetas, veikiantis iki 20 MHz greičio, padidina vykdymo greitį sudėtingose ​​matematinėse operacijose.Dėl tokių galimybių mikrovaldiklis puikiai tinka programoms, reikalaujančioms aukšto tikslumo ir greito apdorojimo.Dizainas kreipiasi į tuos, kurie stengiasi suderinti energijos suvartojimą ir našumą, ir siūlo harmoningą pritaikymą įvairiems techniniams poreikiams.

•Atminties konfigūracijos: Naudodamas lanksčias atminties parinktis, ATMEGA4809 teikia iki 48 KB „Flash“ atminties, 6 kb SRAM ir 256 baitų EEPROM konfigūracijas.Šis pritaikomumas patenkina įvairius taikymo poreikius, pradedant paprastomis užduotimis, reikalaujančiomis minimalios atminties iki sudėtingesnių programų, kurioms reikia reikšmingos saugyklos.Realaus pasaulio scenarijai rodo, kad subalansuota atminties sąranka gali žymiai padidinti sistemos veikimą ir reagavimą.

Mažos galios savybės

• Įvykių sistema: ATMEGA4809 įvykių sistema leidžia tiesiogiai komunikuoti periferinį ir periferinį ryšį, pašalinant CPU intervencijos poreikį.Ši savybė sumažina energijos suvartojimą ir padidina efektyvumą, leisdama atlikti užduotis su minimaliais CPU pažadinimais.Sumažindamas CPU apkrovą, jis prailgina akumuliatoriaus veikimo laiką nešiojamuose įrenginiuose ir pagerina bendrą sistemos efektyvumą.Ši dizaino filosofija pabrėžia našumo ir energijos taupymo derinį, rezonuojantį su programomis, kurios teikia pirmenybę mažos energijos vartojimui.

• Miego viliojimo technologija: „Sleepwalking“ technologija leidžia periferiniams įrenginiams veikti savarankiškai, o CPU išlieka mažos galios miego režimu.Ši galimybė užtikrina, kad pagrindinės užduotys bus vykdomos naudojant minimalų galios piešimą, optimizuojant prietaiso ilgaamžiškumą ir eksploatavimo efektyvumą.Įvairių diegimų patirtis pabrėžia tokių energijos taupymo metodų svarbą programose, kai energijos vartojimo efektyvumas yra pagrindinis.

Analoginės galimybės

„Atmega4809“ gali pasigirti tikslia analogine funkcija, pasižyminčia analoginiais-skaitmeniniais keitikliais (ADC), skaitmeniniais ir analoginiais keitikliais (DAC) ir palyginimais.Šie analoginiai periferiniai įrenginiai pateikia tikslų analoginio signalo apdorojimą, naudojamą programose, kuriose yra jutiklių duomenų rinkimas, garso signalo apdorojimas ir kiti scenarijai, kuriuose reikalingi tikslūs analoginiai matavimai.Praktiniai naudojimo būdai dažnai rodo, kad norint pasiekti patikimą ir nuoseklų sistemos veikimą, yra pagrindinis palaikymas.

Periferiniai įrenginiai ir išplėtimas

Profesuotų pažangių periferinių įrenginių, ATMEGA4809 palaiko daugybę programų.Šie periferiniai įrenginiai išplečia mikrovaldiklio galimybes su sąsajos ryšių protokolams, laikmačiams ir impulsų pločio moduliavimui (PWM).Toks išsamus periferinis rinkinys leidžia „ATMEGA4809“ prisitaikyti prie įvairių ir sudėtingų dizainų, skatindamas novatoriškus sprendimus dėl jo lankstumo ir išplėtimo.

Išsamios specifikacijos

Čia yra mikroschemų technologijos techninės specifikacijos lentelė ATMEGA4809-AFR.

Tipas	Parametras
Gamykla Švino laikas	13 Savaičių
Montavimas Tipas	Paviršius Kalno
Paketas / Atvejis	48-TQFP Atidėtas padas
Paviršius Kalno	Taip
Duomenys Keitikliai	A/D. 16x10b
Numeris iš I/OS	41
Rom (žodis)	24 576
Veikia Temperatūra	-40 ° C. iki 125 ° C TA
Pakuotė	Juosta & Ritė (TR)
Serija	Megaavr® 0
Dalis Būsena	Aktyvus
Drėgmė Jautrumo lygis (MSL)	3 (168 valandos)
Numeris terminacijų	48
HTS Kodas	8542.31.00.01
Terminalas Pozicija	Keturratis
Terminalas Forma	Gullwing
Tiekimas Įtampa	3v
Terminalas Žingsnis	0,5 mm
Bazė Dalies numeris	Atmega4809
JESD-30 Kodas	S-PQFP-G48
Tiekimas Įtampos-MAX (VSUP)	5,5 V.
Tiekimas Įtampos-min (VSUP)	1,8 V.
Osciliatorius Tipas	Vidinis
Greitis	20MHz
RAM Dydis	6K x 8
Įtampa - Tiekimas (VCC/VDD)	1,8 V. iki 5,5 V.
UPS/UCS/Periferinis ICS tipas	Mikrovaldiklis, Risc
Šerdis Procesorius	Avr
Periferiniai įrenginiai	Ruda Aptikti/atstatyti, por, pwm, wdt
Laikrodis Dažnis	20MHz
Programa Atminties tipas	Blykstė
Šerdis Dydis	8 bitų
Programa Atminties dydis	48 kb (48K x 8)
Jungiamumas	I2c, SPI, UART/USART
Šiek tiek Dydis	16
Turi ADC	Taip
DMA Kanalai	Ne
PWM Kanalai	Ne
DAC Kanalai	Ne
Eeprom Dydis	256 x 8
Lustas Programos ROM plotis	16
Riba Nuskaitymas	Ne
Formatas	Fiksuotas taškas
Integruota Talpykla	Ne
RAM (žodžiai)	512
Numeris iš serijos I/OS	4
Numeris laikmačių	5
Numeris išorinių pertraukimų	41
Lustas Duomenų RAM plotis	16
Ilgis	7 mm
Ūgis Sėdi (maks.)	1,2 mm
Plotis	7 mm
Rohs Būsena	ROHS3 Suderinamas

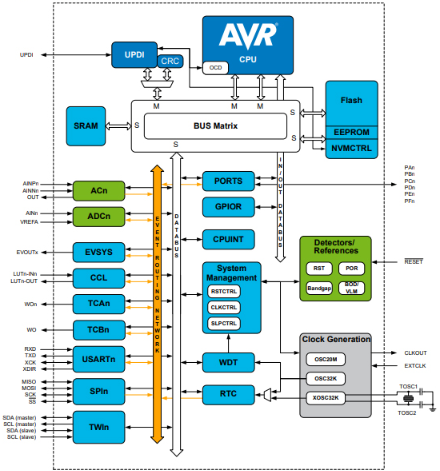

„Atmega4809“ blokinė schema

Atmega4809 charakteristikos

Patobulintas aparatūros daugiklis SWIFT skaičiavimams

„ATMEGA4809“ gali pasigirti didelio našumo aparatūros daugikliu, kuris nepaprastai pagreitina aritmetines operacijas.Tai dažniausiai naudinga programoms, apimančioms intensyvų matematinį apdorojimą, taip padidinant skaičiavimo efektyvumą.Pavyzdžiai yra kriptografija, signalo apdorojimas ir faktinė duomenų analizė, kai aparatinės įrangos daugiklis gali žymiai sutrumpinti apdorojimo laiką, optimizuodama sistemos veikimą.

Trys miego režimai, skirti optimizuotam energijos valdymui

Mikrovaldiklis palaiko tris miego režimus.

• IDLE režimas: išlaiko CPU aktyvumą, tuo pačiu sumažindamas galią į periferinius įrenginius, idealiai tinka scenarijams, reikalaujantiems greito atsakymo laiko.

• Budėjimo režimas: Sutaupo daugiau energijos sustabdydamas CPU ir palaikydamas naudingas eksploatavimo būsenas, pritaikydamas periodinės veiklos programas.

• Įjungimo režimas: siūlo maksimalų energijos taupymą sustabdant visą veiklą, tinkamą akumuliatoriams varomiems įrenginiams, kuriems naudojami sporadiškai.

Periferinio koordinavimo įvykių sistema be CPU naštos

Svarbus atributas yra įvykių sistema, leidžianti periferiniams įrenginiams tiesiogiai sąveikauti be CPU dalyvavimo.Tai sumažina latentinį ir palaiko bendrą sistemos reagavimą, perkeldamas periferinį koordinaciją.Toks mechanizmas yra neįkainojamas faktinėse valdymo sistemose, kur laikas ir tikslumas yra aktyvus.Renginių sistemos architektūra, panaši į tiesioginės atminties prieigos metodus, sumažina CPU kliūtis, padidina efektyvumą.

Sistemos stabilumo budėjimo laikmatis (WDT)

Integruotas budėjimo laikmačio laikmačio sistemos patikimumas stebint ir atsigaunant po operacinių žagsčių.WDT veikia kaip „Failsafe“ mechanizmas, iš naujo nustatant mikrovaldiklį aptikus nereagavimą ir taip išvengdamas sistemos sugendimo.Šis patikimumo sluoksnis dažniausiai naudojamas pramoninės kontrolės sistemose ir vartojimo elektronikoje, užtikrinant padidėjusį saugumą ir stabilumą.

„Power-on“ atstatymas (POR) ir „Brown-Out“ aptikimas (BOD), kad būtų galima nuosekliai veikti

Saugiam paleidimui ir patikimam veikimui „ATMEGA4809“ apima.

• „Power-On“ atstatymas (POR): inicijuoja mikrovaldiklį, kai bus atkurta galia, užtikrinant nuoseklią paleidimo būseną.

• Brown-Out aptikimas (BOD): apsaugo nuo įtampos svyravimų, kurie gali pakenkti įrenginio stabilumui, automatiškai iš naujo nustatyti sistemą, kai įtampa nukrenta žemiau nustatyto slenksčio.

Vieno kailinio programavimo ir derinimo sąsaja (UPDI), kad būtų galima efektyviai tobulinti

Vienos kontaktų vieninga programos derinimo sąsaja (UPDI) žymiai palengvina kūrimo ir derinimo procesus.Ši sąsaja sumažina fizinį ir procedūrinį sudėtingumą, paprastai susijusį su mikrovaldiklių programavimu ir derinimu, stiprinant kūrėjų produktyvumą.„Updi“ paprastumas dažniausiai yra naudingas iteraciniuose vystymosi cikluose, kai greitas bandymas ir derinimas yra pagrindinis projekto pabaiga.

Iš esmės ATMEGA4809 atributai suteikia universalią ir efektyvią platformą, tinkančią daugybei programų, įskaitant vartotoją elektroniką ir pramoninę automatizavimą.Integruojant išplėstinę energijos valdymą, greito skaičiavimo galimybes ir patikimas patikimumo funkcijas, jis suteikia puikų pagrindą aukšto našumo, patikimų sistemų kūrimui.

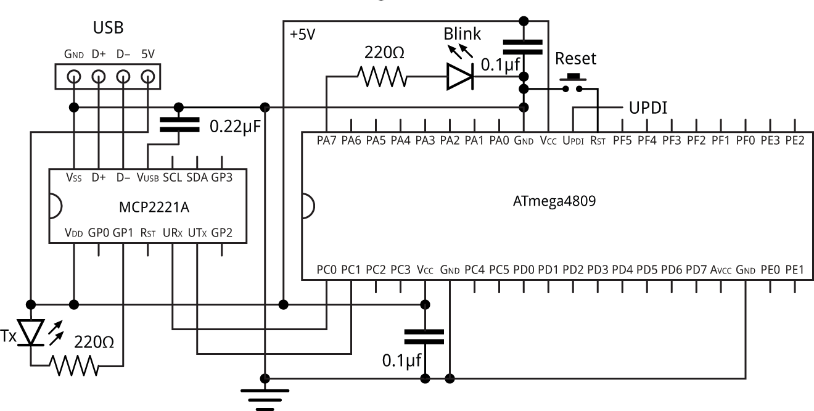

Grandinės ATMEGA4809

Atmega4809 ir Atmega328 palyginimas

Našumo ir efektyvumo palyginimas

Abu Atmega4809 ir Atmega328 Pateikite palyginamus našumo lygius.„ATMEGA328“, dažniausiai randamas „Arduino“ lentose, išsiskiria energijos efektyvumu.Šis mikrovaldiklis integruoja „Atmel“ „Picopower“ technologiją, leidžiančią sumažinti energijos suvartojimą neprarandant našumo.

Architektūriniai skirtumai

Architektūrų nagrinėjimas atidžiau, ATMEGA4809 suteikia tam tikrus patobulinimus, susijusius su ATMEGA328.„Atmega4809“ siūlo lanksčią periferinės konfigūracijos sistemą.Šis lankstumas suteikia geresnį bendrą sistemos veikimą.Sistema yra labiau pritaikoma, ypač programose, kuriose dalyvauja keli jutikliai ar periferiniai įrenginiai.

Programavimas ir plėtra

Kalbant apie programavimą ir plėtrą, naudingas ATMEGA4809 su ATMEGA328 suderinamumas su atgaliniu suderinamumu.Šis suderinamumas supaprastina esamų projektų perkėlimo procesą, iš pradžių sukurtą ATMEGA328.Pažangios derinimo įrankiai, kuriuos palaiko ATMEGA4809, gali būti labai naudingos sudėtinguose projektuose, leidžiančiuose nustatyti ankstyvą leidimą identifikuoti ir išspręsti.

Energijos suvartojimas praktinėse programose

Energijos suvartojimo skirtumai dažniausiai išryškėja realiose programose.Įrenginiams, maitinamiems akumuliatoriams, „ATMEGA328“ „Picopower“ galimybės gali pratęsti veiklos laikotarpius tarp mokesčių.Pažangios „ATMEGA4809“ energijos taupymo funkcijos gali dar labiau optimizuoti energijos sunaudojimą, ypač naudingas ypač mažos galios programose.

Ateityje ir universalumas

Atsižvelgiant į tai, kad ateityje apsaugo ateityje, daugybė patobulintų „ATMEGA4809“ funkcijų tampa universalesniu pasirinkimu.Platesnis jos palaikymas periferiniams įrenginiams ir patobulintas atminties valdymas yra aktyvus sudėtingoms, besivystančioms programoms.Šios funkcijos suteikia patikimą pagrindą būsimoms naujovėms ir plėtrai, todėl ji yra ideali planuoti atnaujinimus.

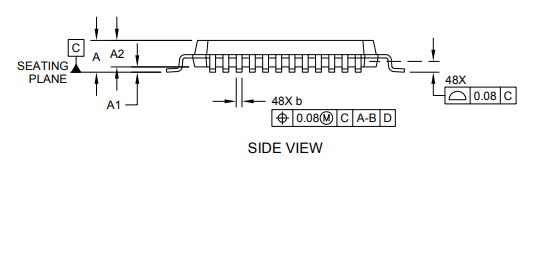

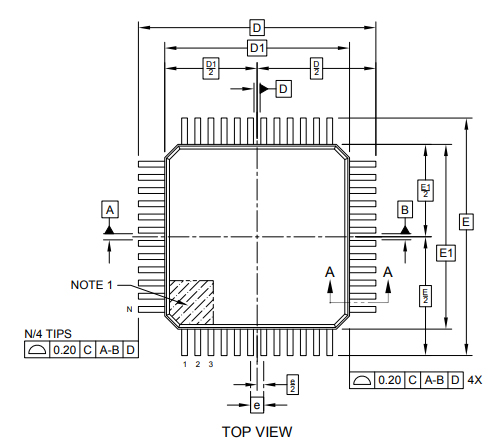

„Atmega4809“ paketas

Gamintojo informacija

„Microchip Technology Inc.“, įsikūrusi Chandler, Arizonoje, pasižymi daugybe mikrovaldiklių ir analoginių puslaidininkių.Ši įmonė garsėja dėl to, kad sumažina plėtros riziką, sumažina sistemos sąnaudas ir padidina laiką iki rinkos.Per savo aukštos kokybės palaikymą ir patikimus produktus „Microchip“ tvirtai nustatė savo vadovavimą pramonėje.

„Atmega4809“ išsiskiria tarp „Microchip“ pasiūlymų dėl jo pažangių galimybių ir pritaikomos architektūros, todėl jis tinka įvairioms programoms, reikalaujančioms patikimų ir efektyvių sprendimų.Šis mikrovaldiklis palaiko daugybę funkcijų, todėl jis be vargo integruoja į įvairias sistemas.
