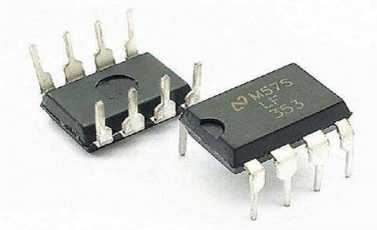

Suprasti LF353-N dvigubą JFET įvesties op-amp

Visiškai besikeičiančiame garso ir tikslios elektronikos pasaulyje LF353-N išsiskiria kaip dvigubo pakuotės JFET eksploatavimo stiprintuvas, optimizuotas aukšto našumo programoms.Turėdamas aukštos įtampos JFET įvestis, greito perjungimo galimybes ir minimalų triukšmo profilį, jis patenkina reiklus šiuolaikinių garso sistemų poreikius.Šis straipsnis įsigilina į išskirtines LF353-N charakteristikas, našumo potencialą ir universalius pritaikymus, siūlančius įžvalgas, kodėl tai išlieka tinkamiausias pasirinkimas.Nesvarbu, ar tyrinėjate garso technologijos pažangą, ar tikslios eksploatavimo stiprintuvų integravimą į novatoriškus dizainus, LF353-N patikimumas ir pritaikomumas šviečia kaip šiuolaikinės elektronikos kertinis akmuo.

Katalogas

LF353-N apžvalga

„LF353-N“, dvigubo pakuotės JFET operacinis stiprintuvas, pelnė savo vietą rinkoje, kad galėtų optimizuoti garso programas.Sukurtas su aukštos įtampos JFET įvesties etapu, jis puikiai tinka valdyti žemą triukšmą ir efektyviai srovę-rimtą garso sistemų reikalavimą.Ši architektūra ne tik pagerina greito perjungimo galimybes, bet ir palaiko spartų našumą, tuo pačiu išlaikant sąmoningumą.Pagaminta dvigubo tiekimo operacijoms, LF353-N pasinaudoja „BI-FET II“ technologija ir tiksli vidinė apipjaustymu, kad sumažintų įvesties poslinkio įtampą, puikiai suderindama su greito ir efektyvaus garso apdorojimo poreikiais.

Pasidaręs įspūdingu padidėjimo pralaidumo produktu ir greitu pasukimo greičiu, „LF353-N“ yra sukurtas siekiant užtikrinti aukščiausią garso išvesties kokybę, išlaikant mažą energijos suvartojimą.Aukštos įtampos JFET įvestys sumažina įvesties paklaidą ir poslinkio sroves, užtikrinant tikslumą ir aiškumą garso našumui.Be to, jo suderinamumas su LM1558 Modulis leidžia sklandžiai integruoti į esamus dizainus, siūlantį jums praktinį sprendimą, kaip pagerinti grandinės funkcionalumą be didelių modifikacijų.Šie atributai pabrėžia jo pritaikomumą ir vertę įvairiose garso inžinerijos programose.

„LF353-N“ taip pat pasižymi reikalaujančiais vaidmenimis, tokiais kaip greitaeigių integratorių ir skaitmeninių ir analogų keitiklių, kur dominuoja stabilumas ir patikimumas.Dėl mažos poslinkio įtampos ir didelės varžos tampa išskirtiniu pasirinkimu tiksliam garso aplinkai, nuolat teikdama žemą triukšmo lygį ir minimalų poslinkio įtampos dreifą.Garsus dėl savo sugebėjimo išlaikyti aiškų, nenusakytą garsą, jis užtikrina garso ištikimybės išsaugojimą, pagrindinį profesionalaus lygio programų aspektą.Kaip universalus ir ekonomiškas stiprintuvas, LF353-N yra kertinis akmuo šiuolaikinėje garso inžinerijoje, derinant greitį, efektyvumą ir tikslumą, kad patenkintų sudėtingus pažangiausių garso sistemų reikalavimus.

Savybės

Savybė	Specifikacija
Viduje apipjaustyta poslinkio įtampa	10 mv
Mažo įvesties paklaidos srovė	50 PA
Maža įvesties triukšmo įtampa	25 NV/√Hz
Maža įvesties triukšmo srovė	0,01 Pa/√Hz
Platus stiprinimo pralaidumas	4 MHz
Aukštas pasukimo greitis	13 V/μs
Maža tiekimo srovė	3.6 Ma
Didelė įvesties varža	10¹² ω
Mažas bendras harmoninis iškraipymas	≤ 0,02%
Žemas 1/f triukšmo kampas	50 Hz
Greito nustatymo laikas iki 0,01%	2 μs

LF353-N programos

„LF353-N“ operatyvusis stiprintuvas randa savo vietą daugybėje pažangių programų, išskiriantis save žemo triukšmo garso aplinkos pasaulyje.Čia nesugadintam garso atkūrimui naudojama minimalių trukdžių palaikymas.Turėdamas įspūdingą didelę įvesties varžą, įrenginys užtikrina garso signalų vientisumą, praturtinantį aukščiausios klasės garso įrangos sąranką.Galite nuolat stengtis tobulinti signalo ir triukšmo santykį, dažnai surasdami LF353-N nepakeičiamąjį dėl jo aukštesnių savybių charakteristikų.

Elektroniniai dizainai

Elektroniniuose dizainuose, kai norima stabilumo ir tikslumo, LF353-N atlieka reikiamą vaidmenį, ypač mėginio ir laikymo grandinėse.Šioms grandinėms reikalingas išskirtinis tikslumas, norint išsaugoti signalo ištikimybę apdorojimo metu.Galite naudoti stabilią išvestį, kurią pateikė LF353-N, norėdami išspręsti signalo dreifo iššūkius, su kuriais dažnai susiduriama su mažiau atspariomis alternatyvomis.Toks tikslumas yra labai ieškomas programose, kuriose dalyvauja skaitmeniniai ir analoginiai keitikliai, nes net nedideli netikslumai gali smarkiai paveikti sistemos išvestis.

Greita integracija

Sudėtingose ​​elektroninėse sistemose LF353-N vaidmuo didelės spartos integratoriuose rodo jo pritaikomumą.Greito tempo nustatymuose, pavyzdžiui, faktiniame duomenų apdorojime, LF353-N integracijos galimybės padidina našumą.Kai greitas skaičiavimas yra pateisinamas, šis stiprintuvas užtikrina sklandžias operacijas per patikimą signalo apdorojimo greitį.Ši galimybė tampa naudinga tokiose srityse kaip aviacijos ir kosmoso ir pažangias telekomunikacijas, kur net trumpiausios laiko dalys turi reikšmę.

Maksimalūs LF353-N reitingai

Parametras	Vertė
Tiekimo įtampa	± 18v
Galios išsisklaidymas	Žr. (3) pastabą
Darbinė temperatūros diapazonas	Nuo 0 ° C iki +70 ° C.
TJ (maks.)	150 ° C.
Diferencialinė įvesties įtampa	± 30v
Įvesties įtampos diapazonas (4)	± 15v
Išėjimo trumpojo jungimo trukmė	Ištisinis
Sandėliavimo temperatūros diapazonas	–65 ° C iki +150 ° C.

Pastabos:

(3): Norėdami sužinoti apie galios išsklaidymo informaciją konkrečiomis sąlygomis.

(4): Įvesties įtampos lieka ± 15 V iki Venkite žalos.
