XC2S200-5FG256I FPGA architektūros ir taikomųjų programų supratimas

Galbūt ieškote programuojamo loginio įrenginio, kuris leistų formuoti skaitmeninę aparatinę įrangą tiksliai taip, kaip reikia jūsų sistemai.XC2S200-5FG256I FPGA suteikia lanksčius loginius blokus, vidinę atmintį ir daugybę įvesties ir išvesties jungčių, kad galėtumėte sukurti pasirinktines skaitmenines funkcijas viename įrenginyje.Jo architektūra palaiko signalo nukreipimą, laiko valdymą ir sąsajų valdymą daugelyje elektroninės įrangos tipų.Naudodami programuojamus maršruto parinkimo ir atminties išteklius, esančius mikroschemoje, galite pritaikyti jį įvairioms valdymo užduotims, ryšio keliams ir įterptosios sistemos funkcijoms nekeisdami fizinės įrangos.

Katalogas

XC2S200-5FG256I apžvalga

The XC2S200-5FG256I yra programuojamas loginis įrenginys, sukurtas remiantis Spartan II FPGA architektūra ir sukurtas konfigūruojamoms skaitmeninėms sistemoms.Jame yra apie 200 000 loginių vartų, išdėstytų per konfigūruojamus loginius blokus, kuriuos galima užprogramuoti pritaikyti skaitmenines funkcijas.Integruota blokinė RAM palaiko laikiną duomenų saugojimą, o daug įvesties ir išvesties kontaktų leidžia lanksčiai bendrauti su išoriniais komponentais.Prietaisas veikia iš žemos įtampos šerdies ir palaiko pramonines temperatūros sąlygas.Jo architektūra palaiko aparatinės įrangos prototipų kūrimą, sąsajos valdymą ir skaitmeninio apdorojimo užduotis įterptojoje elektroninėje įrangoje.

Ieškote XC2S200-5FG256I?Susisiekite su mumis norėdami sužinoti esamas atsargas, pristatymo laiką ir kainas.

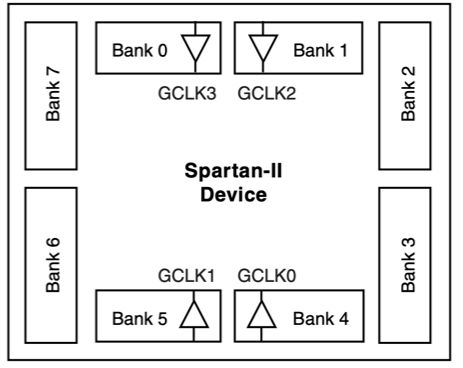

XC2S200-5FG256I b

Įvesties / išvesties struktūra padalina įrenginio perimetrą į aštuonis bankus, išdėstytus išilgai visų keturių FPGA paketo pusių.Kiekvienas bankas sugrupuoja įvesties ir išvesties kaiščių rinkinį, turintį tą patį VCCO maitinimą, todėl visiems tame regione esantiems kontaktams gali būti taikomas nuoseklus įtampos lygis.Visuotiniai laikrodžio įėjimai, pažymėti GCLK0–GCLK3, yra šalia apatinės ir viršutinės išdėstymo dalių, kad laikrodžio signalai būtų tolygiai paskirstyti vidiniame loginiame masyve.Šis išdėstymas leidžia vienu metu veikti keliems signalizacijos standartams, priskiriant skirtingus įtampos lygius atskiriems bankams, išlaikant organizuotą maršrutą tarp išorinių kontaktų ir vidinės programuojamos logikos.

XC2S200-5FG256I CAD modelis

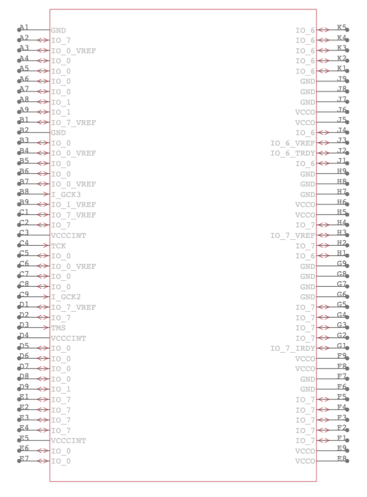

XC2S200-5FG256I simbolis

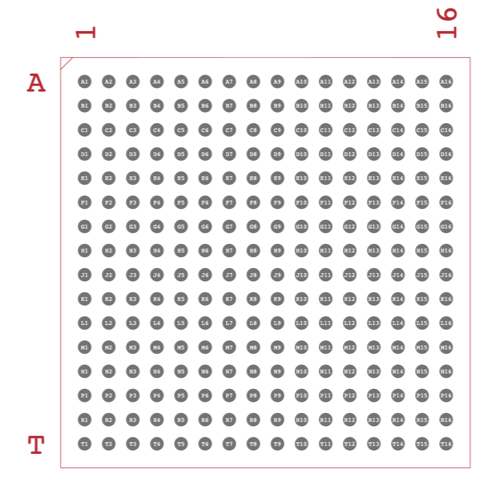

XC2S200-5FG256I pėdsakas

XC2S200-5FG256I 3D modelis

XC2S200-5FG256I savybės

Programuojama FPGA loginė architektūra

Įrenginys naudoja konfigūruojamą loginę struktūrą, kuri leidžia apibrėžti skaitmenines grandines per programuojamus loginius blokus ir maršruto kelius.Ši struktūra leidžia dizaineriams įgyvendinti pritaikytą aparatinės įrangos elgesį nekeičiant fizinio įrenginio, palaikant lanksčią skaitmeninės sistemos kūrimą ir aparatinės įrangos prototipų kūrimą.

Integruoti blokinės atminties ištekliai

Vidinio bloko RAM suteikia specialią atminties saugyklą programuojamoje audinyje.Šie atminties blokai palaiko duomenų buferį, paieškos lenteles ir laikino saugojimo operacijas, todėl daugelyje skaitmeninio apdorojimo programų nereikia išorinių atminties komponentų.

Konfigūruojama įvesties ir išvesties sąsaja

Iki 176 vartotojo įvesties ir išvesties kaiščių užtikrina lankstų ryšį su išoriniais įrenginiais.Kiekvienas kaištis gali būti sukonfigūruotas skirtingoms įvesties, išvesties arba dvikryptėms funkcijoms, leidžiančioms įrenginiui sąveikauti su jutikliais, ryšio sąsajomis ir valdymo sistemomis.

Programuojamas maršruto parinkimo tinklas

Programuojamas sujungimo tinklas jungia loginius blokus, atminties elementus ir įvesties išvesties sąsajas.Signalai gali būti nukreipiami konfigūruojamais keliais, leidžiančiais pasirinktinį signalo srautą tarp vidinių išteklių išlaikant nuspėjamą skaitmeninį elgesį.

Laikrodžio valdymas naudojant uždelsimo užrakintas kilpas

Integruotos uždelsimo užrakintos kilpos grandinės palaiko laikrodžio paskirstymą ir laiko derinimą įrenginio viduje.Šios grandinės padeda išlaikyti stabilius laiko ryšius tarp vidinių loginių sekcijų ir išorinių laikrodžio šaltinių.

Pramoninės temperatūros veikimo galimybė

Įrenginys palaiko veikimą išplėstame temperatūros diapazone, tinkančiame pramoninei aplinkai.Tai užtikrina stabilų veikimą sistemose, veikiamose įvairiomis aplinkos sąlygomis, pavyzdžiui, gamyklos įranga arba lauko įrenginiai.

Kompaktiškas ant paviršiaus montuojamas BGA paketas

Įrenginys yra supakuotas į 256 rutulinių tinklelių masyvo formatą, leidžiantį atlikti daug jungčių kompaktiškai.Šis pakuotės stilius palaiko tankų spausdintinių plokščių išdėstymą, kartu išlaikant didelio kontaktų skaičiaus įrenginių elektros patikimumą.

XC2S200-5FG256I techninės specifikacijos

Produkto atributas	Atributo vertė
Gamintojas	AMD Xilinx
Įtampa – maitinimas	2,375 V ~ 2,625 V
Iš viso RAM bitai	57344
Tiekėjo įrenginių paketas	256-FBGA (17x17)
Serija	Spartan®-II
Pakuotė / Dėklas	256-BGA
Paketas	Padėklas
Darbinė temperatūra	-40°C ~ 100°C (TJ)
Loginių elementų/ląstelių skaičius	5292
LAB/CLB skaičius	1176 m
I/O skaičius	176
Vartų skaičius	200 000
Montavimo tipas	Paviršinis montavimas
Bazinis gaminio numeris	XC2S200
RoHs būsena	RoHS neatitinka
Drėgmės jautrumo lygis (MSL)	3 (168 valandos)
REACH būsena	REACH Neturi įtakos
ECCN	99 EAR
HTSUS	8542.39.0001

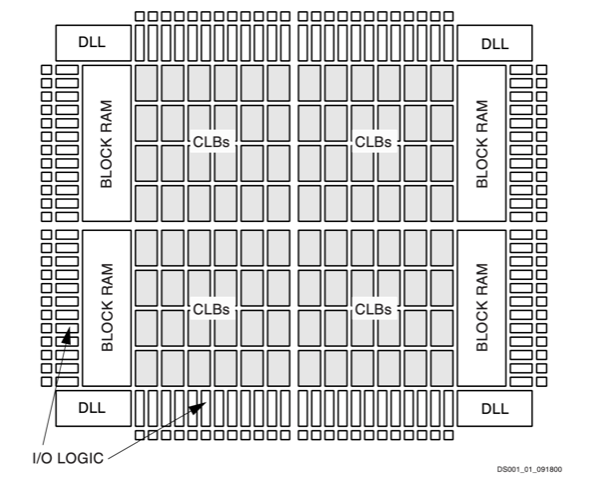

XC2S200-5FG256I blokinė schema

Centrinis konfigūruojamų loginių blokų tinklelis sudaro programuojamą loginį audinį, kuriame skaitmeninės funkcijos įgyvendinamos naudojant paieškos lenteles ir šlepetus.Vertikalios stulpeliai, pažymėti bloku RAM, teikia įterptosios atminties išteklius, esančius šalia loginio masyvo duomenų saugojimo ir buferio kūrimo operacijoms.Įvesties ir išvesties loginiai blokai iškloja išorinius įrenginio kraštus ir jungia vidinį maršruto tinklą prie išorinių kontaktų.Kampuose esantys uždelsto užrakintos kilpos blokai palaiko laikrodžio derinimą ir laiko valdymą visoje vidinėje loginėje struktūroje.Sujungimo keliai tarp CLB masyvo, atminties stulpelių, laikrodžio blokų ir I O blokų sukuria programuojamą maršruto parinkimo tinklą, kuris įgalina lanksčias signalų jungtis visame įrenginyje.

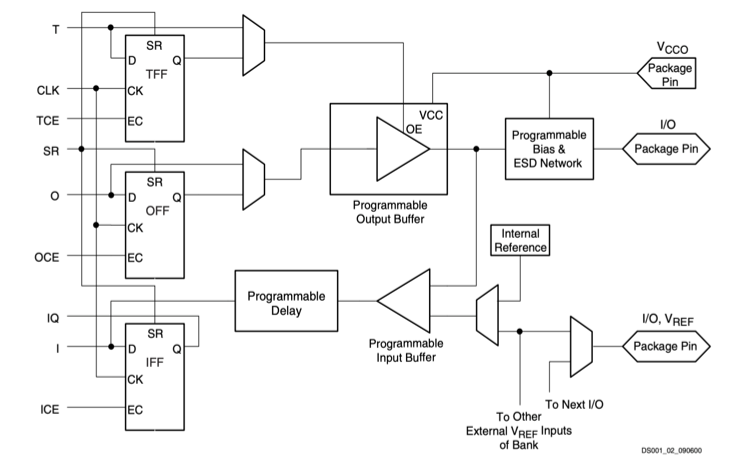

XC2S200-5FG256I įvesties / išvesties blokas (IOB)

Vidinė įvesties / išvesties bloko struktūra sujungia išorinius paketo kaiščius su programuojamu loginiu audiniu per konfigūruojamus įvesties ir išvesties kelius.Išvesties duomenys perduodami per apvertimą, pažymėtą OFF su laikrodžio ir įjungimo valdymu, o po to programuojamą išvesties buferį, kuris valdo išorinį kaištį, kai veikia iš VCCO tiekimo, susieto su I O banku.Įvesties signalai iš paketo kaiščio patenka per programuojamą įvesties buferį ir pasirenkamą programuojamą delsos etapą, kol pasiekia įvesties apverstą, pažymėtą IFF, kuris sinchronizuoja signalą su vidiniu laikrodžiu.Papildomi valdymo elementai apima trijų būsenų valdymą per TFF registrą, laikrodžio įjungimo signalus ir nustatymo iš naujo įėjimus, kurie valdo signalo laiką ir būsenos valdymą.Programuojamas poslinkis ir ESD apsaugos tinklas apsaugo kaiščių sąsają, o vidinė nuoroda ir VREF jungtys palaiko įtampa nurodytus I O standartus, kurie yra bendrinami visame banke.

XC2S200-5FG256I taikymas

Skaitmeninių signalų nukreipimo sistemos

Programuojami loginiai ištekliai leidžia įrenginiui valdyti skaitmeninių signalų nukreipimą ir apdorojimą ryšio įrangoje.Jo konfigūruojami loginiai blokai gali įdiegti pasirinktinius loginius kelius, kurie tvarko duomenų perdavimą tarp sistemos komponentų išlaikant stabilų laiko nustatymą.

Pramonės automatikos valdymo blokai

Pramoninės valdymo sistemos dažnai reikalauja lanksčios skaitmeninės logikos, kuri gali prisitaikyti prie skirtingų mašinos procesų.Įrenginys gali valdyti valdymo signalus, jutiklių įvestis ir pavaros išvestis, palaikydamas patikimą veikimą automatizuotoje gamybos aplinkoje.

Įterptosios aparatinės įrangos prototipų kūrimo platformos

Kūrimo platformos dažnai naudoja programuojamus loginius įrenginius, kad išbandytų skaitmeninius dizainus prieš galutinę aparatinės įrangos gamybą.Įrenginys leidžia dizaineriams kūrimo metu įdiegti ir modifikuoti logines struktūras, leidžiančias efektyviai išbandyti skaitmeninio valdymo funkcijas.

Ryšio sąsajos tiltas

Sistemos, jungiančios kelis ryšio protokolus, gali naudoti įrenginį skaitmeniniams signalams iš vienos sąsajos išversti arba nukreipti.Jo programuojama logika leidžia pasirinkti tinkintus duomenų kelius, kurie susieja procesorius, atminties įrenginius ir ryšio valdiklius.

Automobilių elektroniniai posistemiai

Transporto priemonių elektroniniams valdymo blokams reikalinga programuojama logika signalų valdymui ir sistemos koordinavimui.Įrenginys gali atlikti skaitmeninio valdymo užduotis, ryšio sąsajas ir laiko nustatymo funkcijas automobilių elektronikoje.

Buitinio elektroninio valdymo logika

Skaitmeniniams vartotojų įrenginiams dažnai reikalinga kompaktiška programuojama logika sistemos funkcijoms valdyti.Įrenginys gali koordinuoti vartotojo sąsajos signalus, laiko valdymą ir vidinį ryšį tarp elektroninių gaminių komponentų.

XC2S200-5FG256I Privalumai ir trūkumai

Privalumai

• Programuojama loginė struktūra leidžia iš naujo sukonfigūruoti skaitmenines grandines po įdiegimo

• Integruota blokinė atmintis palaiko duomenų saugojimą be išorinės atminties kai kuriuose modeliuose

• Didelis įvesties ir išvesties kontaktų skaičius palaiko lankstų sistemos ryšį

• Stabilus veikimas pramoninės temperatūros sąlygomis

• Kompaktiškas BGA paketas palaiko tankius spausdintinių plokščių išdėstymus

• Vidinės laikrodžio derinimo grandinės padeda išlaikyti nuoseklų laiko nustatymo elgesį

Trūkumai

• Loginė talpa mažesnė nei naujesnių programuojamų įrenginių

• Mikroschemos atminties dydis yra ribotas, palyginti su šiuolaikinėmis programuojamomis logikos šeimomis

• Energijos suvartojimas gali būti didesnis nei naujesnės žemos įtampos architektūros

• Neapima pažangių integruotų signalų apdorojimo išteklių

• Įrenginiams programuoti reikalinga išorinė konfigūracijos atmintis

XC2S200-5FG256I alternatyvos

Dalies numeris	Gamintojas	Pagrindinės savybės	Naudokite atvejį / pastabas
XC2S200-5FGG256I	AMD	Spartan-II FPGA su konfigūruojamais loginiais blokais, paskirstyta RAM ir programuojamais maršruto parinkimo ištekliais.Jis veikia maždaug 2,5 V šerdies maitinimo šaltiniu ir suteikia tūkstančius loginių elementų, skirtų pritaikytoms skaitmeninėms grandinėms įdiegti.	Naudojamas įterptajame apdorojime, pramoniniame valdyme ir ryšio aparatinėje įrangoje, kur reikalinga programuojama logika ir patikimas veikimas pramoniniuose temperatūros diapazonuose.
XC2S200-5FGG256C	AMD	FPGA įrenginys iš Spartan-II šeimos, kuriame integruoti programuojami loginiai elementai, vidinės atminties blokai ir konfigūruojamos I/O jungtys lanksčiam skaitmeniniam dizainui.	Tinka plataus vartojimo elektronikai, ryšių moduliams ir prototipų kūrimo platformoms, kur reikalingas vidutinis loginis tankis ir lanksti aparatinės įrangos konfigūracija.
XC2S200-5FG256C	AMD	Programuojamas FPGA įrenginys, siūlantis konfigūruojamas logines ląsteles, vidinius atminties išteklius ir kelis vartotojo konfigūruojamus įvesties/išvesties kaiščius, kad būtų galima įdiegti sudėtingas skaitmenines grandines viename luste.	Taikoma duomenų gavimo sistemose, signalų apdorojimo platformose ir įterptiniuose projektuose, kuriems reikalinga programuojama skaitmeninė aparatūra.
XC2S200-5FGG456I	AMD	Didelio kontaktų skaičiaus Spartan-II FPGA suteikia programuojamus loginius blokus, įterptąją atmintį ir daugybę I/O jungčių sudėtingoms skaitmeninėms sistemoms.	Naudojamas pramoninėje automatikoje, pažangioje ryšio įrangoje ir didelio įvesties/išvesties sistemose, kurioms reikalinga lanksti programuojama logika ir išplėstas temperatūros palaikymas.

Apie AMD Xilinx

AMD Xilinx yra puslaidininkių technologijų įmonė, žinoma dėl programuojamų loginių įrenginių ir adaptyvių skaičiavimo platformų kūrimo.Įmonė atsirado kaip Xilinx ir vėliau tapo Advanced Micro Devices dalimi.Jo darbas sutelktas į lauko programuojamų vartų matricas, adaptyvias sistemas lustų įrenginiuose ir programuojamas pagreičio platformas, naudojamas skaičiavimo, ryšių, automobilių elektronikos ir pramonės sistemose.Bendrovė kelis dešimtmečius kūrė programuojamas logines architektūras, palaikydama skaitmeninės aparatinės įrangos projektavimą per konfigūruojamus įrenginius, kurie leidžia apibrėžti grandines po gamybos.Jos produktai plačiai naudojami įterptosiose sistemose, tinklo infrastruktūroje, signalų apdorojimo įrangoje ir elektroninėse valdymo sistemose.

Išvada

XC2S200-5FG256I FPGA suteikia lankstų būdą kurti skaitmeninę logiką tiesiogiai aparatinėje įrangoje.Galite konfigūruoti jo loginius blokus, atminties išteklius ir įvesties bei išvesties jungtis, kad palaikytų įvairias sistemos užduotis.Jo vidinė struktūra leidžia nukreipti signalą, valdyti laiką ir saugoti duomenis viename programuojamame įrenginyje.Su savo konfigūruojama XC2S200-5FG256I FPGA architektūra ir taikomųjų programų architektūra, įrenginys gali palaikyti įterptąją elektroniką, ryšio sąsajas ir valdymo sistemas.Suprasdami jo išdėstymą, funkcijas ir programas, galite pamatyti, kaip programuojami loginiai įrenginiai palaiko šiuolaikinę skaitmeninę įrangą.Taip galėsite lengviau įvertinti, ar XC2S200-5FG256I atitinka jūsų elektroninio dizaino poreikius.

Duomenų lapas PDF

XC2S200-5FG256I duomenų lapas:

XC2S200-5FG256I.pdf
