Kas yra Fotonika?Išsamus šviesos technologijų vadovas

Fotonika skirta naudoti šviesai greitai ir efektyviai siųsti, valdyti ir aptikti informaciją.Šiame straipsnyje sužinosite, kas yra fotonika, pagrindinius fotoninėse sistemose naudojamus komponentus ir kaip šios sistemos veikia nuo pradžios iki pabaigos.Taip pat išnagrinėsite įvairių tipų fotonikos technologijas, tokias kaip šviesolaidinė optika, integruota fotonika, lazeriai, biofotonika ir kvantinė fotonika.Be to, pamatysite, kur naudojama fotonika ir kas tai daro galingą ir sudėtingą.

Katalogas

1 pav. Fotoninis bangolaidžio signalas

Kas yra Fotonika?

Fotonika yra šviesos (fotonų) generavimo, valdymo ir aptikimo mokslas ir technologija.Fotonai yra elementarios dalelės, pernešančios šviesos energiją ir judančios šviesos greičiu, leidžiančios greitai ir efektyviai perduoti informaciją.Skirtingai nuo elektronų, fotonai neturi masės ar elektros krūvio, o tai leidžia jiems keliauti su minimaliu pasipriešinimu.Fotonika daugiausia dėmesio skiria šviesos manipuliavimui signalo perdavimo, jutimo ir energijos panaudojimui.Jis vaidina pagrindinį vaidmenį šiuolaikinėse technologijose, nes užtikrina greitą ryšį ir tikslų optinį valdymą.Kadangi skaitmeninės sistemos reikalauja greitesnio veikimo, fotonika ir toliau auga kaip svarbi pažangios inžinerijos ir mokslo sritis.

Fotonikos sistemų komponentai

• Šviesos šaltinis (lazeris / LED)

Šviesos šaltiniai generuoja optinius signalus, naudojamus fotonikos sistemose.Jie paverčia elektros energiją į šviesą per tokius procesus kaip stimuliuojama emisija arba elektroliuminescencija.Lazeriai sukuria labai nuoseklią ir sutelktą šviesą, o šviesos diodai skleidžia platesnę ir mažiau kryptingą šviesą.Šie šaltiniai yra tinkami inicijuoti optinius signalus ryšio ir jutimo sistemose.

• Optiniai bangolaidžiai (skaiduliniai / lustiniai kreiptuvai)

Optiniai bangolaidžiai nukreipia šviesą iš vieno taško į kitą su minimaliais nuostoliais.Jie apriboja šviesą struktūroje naudodami visišką vidinį atspindį arba lūžio rodiklio kontrastą.Pavyzdžiai yra optiniai pluoštai ir integruoti bangolaidžiai ant lustų.Šie komponentai užtikrina efektyvų signalo perdavimą dideliais atstumais.

• Optiniai moduliatoriai

Optiniai moduliatoriai valdo tokias šviesos savybes kaip intensyvumas, fazė ar dažnis.Jie koduoja informaciją šviesos signale, modifikuodami jo charakteristikas.Tai paprastai daroma naudojant elektrinius signalus, kad paveiktų optinį elgesį.Moduliatoriai naudojami duomenims perduoti optinio ryšio sistemose.

• Fotodetektoriai (fotodiodai)

Fotodetektoriai įeinančią šviesą paverčia elektriniais signalais.Jie veikia remdamiesi fotoelektriniu efektu, kai fotonai medžiagoje sukuria krūvininkų nešiklius.Tai leidžia elektroninėms sistemoms interpretuoti optinius signalus.Fotodiodai plačiai naudojami signalų priėmimui ir matavimui.

• Optinės jungtys ir skirstytuvai

Optinės jungtys padalija arba sujungia šviesos signalus sistemoje.Jie paskirsto optinę galią tarp kelių kelių arba sujungia signalus į vieną.Šie komponentai yra svarbūs optiniams signalams nukreipti ir valdyti.Jie dažniausiai naudojami sudėtinguose fotoniniuose tinkluose.

• Optiniai filtrai

Optiniai filtrai selektyviai leidžia praleisti tam tikrus šviesos bangų ilgius, o kitus blokuoja.Jie padeda tobulinti ir kontroliuoti signalo kokybę fotoninėse sistemose.Filtrai naudojami triukšmui pašalinti arba kanalams atskirti bangos ilgiu pagrįstose sistemose.Tai pagerina signalo aiškumą ir sistemos veikimą.

Kaip veikia fotonika?

Fotonikos sistemos veikia generuodamos šviesą, nukreipdamos ją kontroliuojamu keliu, keisdamos jos savybes ir galiausiai aptikdamos.Procesas prasideda nuo šviesos šaltinio, kuris gamina fotonus, kurie vėliau nukreipiami į perdavimo terpę, tokią kaip bangolaidis arba optinis pluoštas.Šviesai sklindant, ji išlaiko didelį greitį ir mažus energijos nuostolius, palyginti su elektros signalais.Dėl to fotonika labai efektyvi perduodant informaciją.

Perdavimo metu šviesos signalas gali būti moduliuojamas duomenims perduoti, keičiant jo intensyvumą, fazę arba bangos ilgį.Modifikuotas signalas keliauja per sistemą, kol pasiekia detektorių.Priėmimo gale fotodetektorius paverčia optinį signalą atgal į elektrinę formą, kad būtų galima apdoroti.Šis visas srautas nuo kartos iki aptikimo apibrėžia, kaip fotonikos sistemos leidžia greitai ir patikimai valdyti signalus.

Fotonikos technologijų rūšys

Šviesolaidinė fotonika

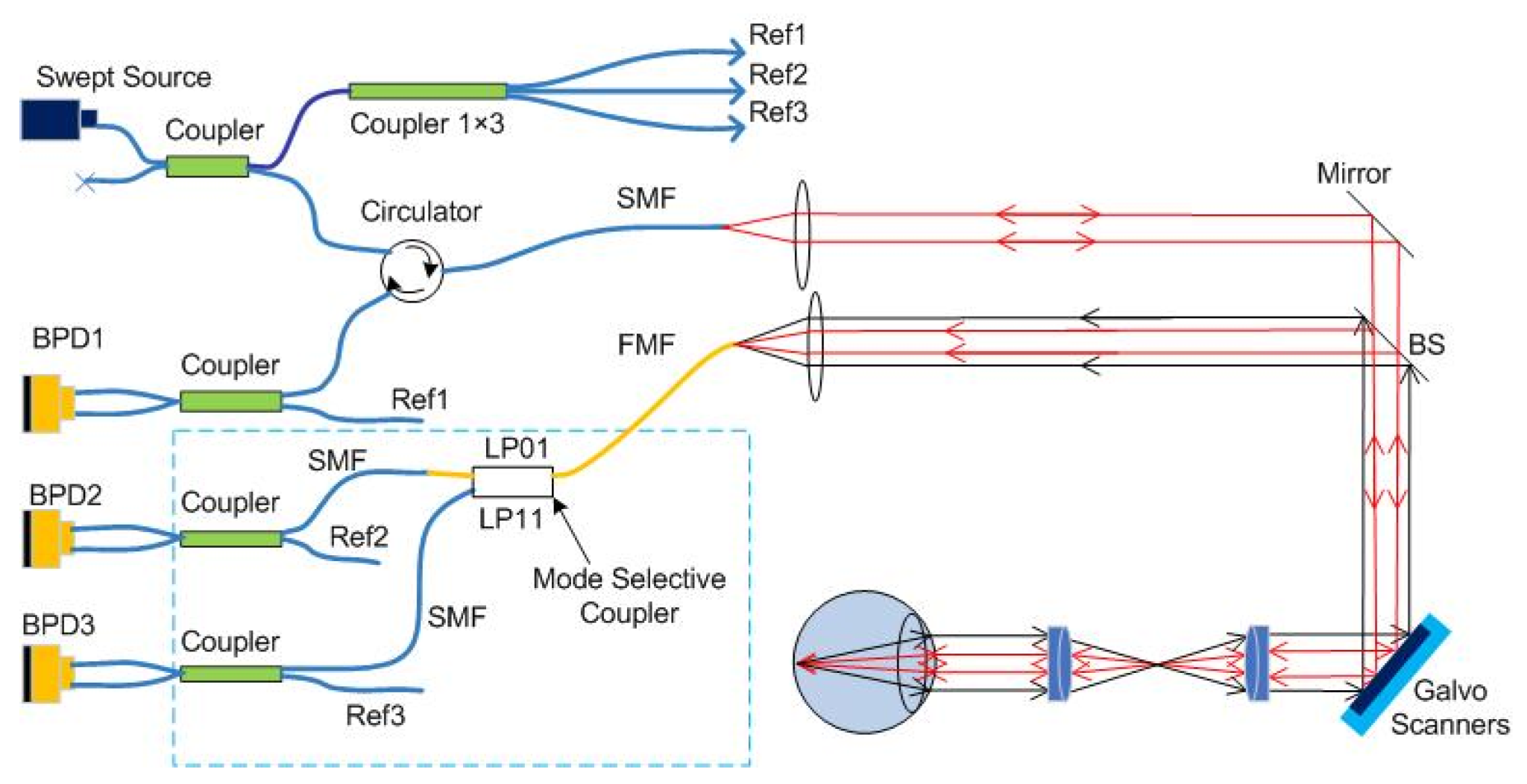

2 pav. Šviesolaidinės fotonikos sistema

Šviesolaidinė fotonika reiškia sistemas, kurios naudoja optinius pluoštus šviesos signalams perduoti per atstumą.Šie pluoštai yra pagaminti iš stiklo arba plastiko ir nukreipia šviesą per visą vidinį atspindį pagrindinėje struktūroje.Dizainas leidžia šviesai skleisti labai mažą slopinimą ir minimalų signalo iškraipymą.Kaip parodyta struktūriniuose optiniuose keliuose, signalus galima skaidyti, sujungti arba nukreipti naudojant tokius komponentus kaip jungtys ir cirkuliaciniai siurbliai skaidulinėse sistemose.Šviesolaidinė fotonika palaiko tikslų šviesos nukreipimą naudojant vieno arba kelių režimų konfigūracijas.Tai taip pat užtikrina stabilų signalo sklidimą net dideliais atstumais dėl kontroliuojamų lūžio rodiklių skirtumų.Šio tipo fotonika puikiai tinka efektyvioms ir patikimoms optinio perdavimo sistemoms.

Integruota fotonika (fotoniniai integriniai grandynai)

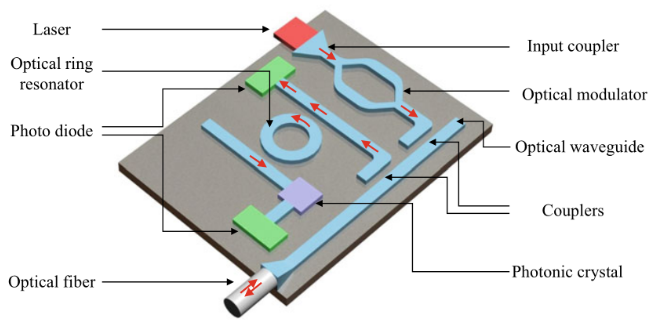

3 pav. Fotoninis integrinis grandynas

Integruota fotonika reiškia kelių optinių komponentų integravimą į vieną kompaktišką lustą.Šie komponentai, tokie kaip bangolaidžiai, moduliatoriai ir detektoriai, yra sujungti, kad atliktų sudėtingas optines funkcijas mažame plote.Lustinė struktūra leidžia tiksliai valdyti šviesos kelius naudojant miniatiūrines optines grandines.Kaip matyti iš kompaktiškų išdėstymų, šviesa gali būti nukreipta per rezonatorius, jungtis ir bangolaidžius vienoje platformoje.Ši integracija pagerina sistemos stabilumą ir sumažina fizinį dydį, palyginti su atskiromis sąrankomis.Tai taip pat įgalina keičiamo dydžio dizainą, tinkantį pažangiam optiniam apdorojimui.Integruota fotonika vaidina pagrindinį vaidmenį šiuolaikinėse miniatiūrinėse optinėse sistemose.

Lazerinė fotonika

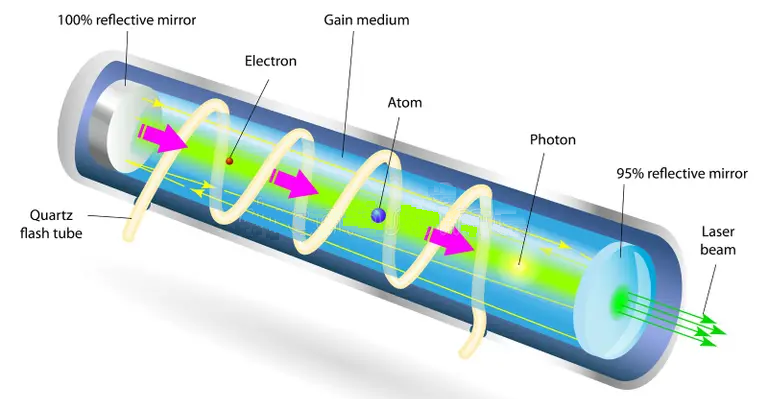

4 pav. Lazerinės fotonikos sistema

Lazerinė fotonika daugiausia dėmesio skiria sistemoms, kurios generuoja ir valdo koherentinę šviesą naudojant lazerinius šaltinius.Lazeris sukuria šviesą per stimuliuojamą spinduliavimą stiprinimo terpėje, uždarytoje atspindinčiais veidrodžiais.Ši struktūra sustiprina fotonus ir sukuria labai kryptingą ir monochromatinį spindulį.Rezonansinė ertmė užtikrina, kad šviesos bangos išliktų toje pačioje fazėje, todėl susidaro darna.Kaip matyti iš struktūrinių lazerinių sąrankų, energijos įvestis sužadina atomus, kad išleistų fotonus, kurie sustiprina vienas kitą.Lazerinė fotonika leidžia tiksliai valdyti bangos ilgį ir pluošto kokybę.Šio tipo fotonika yra svarbi programoms, kurioms reikalingi stabilūs ir didelio intensyvumo šviesos šaltiniai.

Biofotonika

Biofotonika – tai šviesa pagrįstų technologijų naudojimas tiriant ir analizuojant biologines medžiagas.Tai apima fotonų ir gyvų audinių, ląstelių ar biomolekulių sąveiką.Šviesa gali būti naudojama struktūrinėms ir funkcinėms savybėms stebėti be tiesioginio kontakto.Šios srities metodai priklauso nuo optinių savybių, tokių kaip sugertis, sklaida ir fluorescencija.Biofotonika leidžia daryti didelės raiškos vaizdus ir neinvazinę analizę.Tai palaiko išsamų stebėjimą mikroskopiniu ir molekuliniu lygiu.Ši sritis jungia fotoniką ir gyvosios gamtos mokslus pažangiems biologiniams tyrimams.

Kvantinė fotonika

Kvantinė fotonika sutelkia dėmesį į atskirų fotonų elgesį ir valdymą kvantiniu lygmeniu.Ji tiria, kaip fotonai gali būti naudojami kaip kvantinės informacijos nešėjai.Skirtingai nuo klasikinių šviesos sistemų, ji supaprastintame kontekste nagrinėja tokias savybes kaip superpozicija ir įsipainiojimas.Fotonai idealiai tinka kvantinėms sistemoms, nes jie silpnai sąveikauja su aplinka.Tai leidžia jiems išsaugoti kvantines būsenas ilgesniais atstumais.Kvantinė fotonika įgalina naujus saugius ryšius ir pažangius skaičiavimus.Tai yra auganti naujos kartos optinių technologijų tyrimų sritis.

Fotonikos taikymas

1. Telekomunikacijos

Fotonika įgalina didelės spartos duomenų perdavimą naudojant šviesos signalus.Optinio ryšio sistemos remiasi fotonika, kad galėtų patenkinti didelio pralaidumo reikalavimus.Tai leidžia greičiau keistis internetu ir duomenimis dideliais atstumais.Tai svarbu šiuolaikinei pasaulinei komunikacijos infrastruktūrai.

2. Medicininis vaizdavimas ir diagnostika

Fotonika naudojama detaliems biologinių audinių vaizdams užfiksuoti.Optiniai metodai suteikia neinvazinę ir didelės skiriamosios gebos analizę.Tai padeda anksti nustatyti ir tiksliai stebėti sąlygas.Tai pagerina diagnostikos tikslumą ir paciento saugumą.

3. Gamyba ir medžiagų apdirbimas

Fotonika palaiko tikslius pjovimo, formavimo ir paviršiaus apdorojimo procesus.Šviesos įrankiai pasižymi dideliu tikslumu ir minimaliomis medžiagų atliekomis.Šios sistemos užtikrina pastovią ir kontroliuojamą gamybos kokybę.Jie plačiai naudojami pažangiose gamybos aplinkose.

4. Jutimas ir matavimas

Fotoniniai jutikliai aptinka šviesos savybių pokyčius, kad išmatuotų fizines sąlygas.Tai apima temperatūrą, slėgį ir cheminę sudėtį.Optinis jutiklis užtikrina didelį jautrumą ir greitą reakcijos laiką.Tai svarbu pramoniniam monitoringui ir aplinkos analizei.

5. Duomenų centrai ir kompiuterija

Fotonika pagerina duomenų perdavimo greitį kompiuterių sistemose.Optinės jungtys sumažina delsą ir energijos suvartojimą.Tai padidina bendrą sistemos našumą didelės paklausos aplinkoje.Tai palaiko didelio masto duomenų apdorojimo sistemų augimą.

6. Gynybos ir saugumo sistemos

Fotonika naudojama sistemose, kurioms reikalingas tikslus aptikimas ir stebėjimas.Optinės technologijos leidžia tiksliai išmatuoti ir sekti atstumą.Šios sistemos padidina patikimumą įvairiose aplinkose.Jie puikiai tinka pažangiems saugumo ir stebėjimo sprendimams.

Fotonikos privalumai ir apribojimai

Fotonikos privalumai

• Didelės spartos duomenų perdavimas naudojant šviesos signalus

• Maži energijos nuostoliai, palyginti su elektros sistemomis

• Atsparumas elektromagnetiniams trukdžiams

• Didelis pralaidumas dideliam duomenų perdavimui

• Tikslus signalo valdymas ir tikslumas

• Kompaktiška integracija į šiuolaikinius optinius įrenginius

Fotonikos apribojimai

• Didesnė pradinė optinių komponentų kaina

• Sudėtingas derinimas ir sistemos projektavimas

• Jautrumas kai kurių medžiagų fiziniams pažeidimams

• Ribotas efektyvumas tam tikruose konversijos procesuose

• Reikalingi specializuoti gamybos būdai

• Integracija su elektroninėmis sistemomis gali būti sudėtinga

Fotonika prieš elektroniką

Aspektas	Fotonika	Elektronika
Signalo nešiklis	Fotonai (nr įkrovimas, be masės)	Elektronai (įkrautos dalelės)
Paplitimas Greitis	~3 × 10⁸ m/s (col vakuumas), ~2 × 10⁸ m/s (pluošte)	~10⁵–10⁶ m/s dreifo greitis laidininkuose
Pralaidumas Talpa	Iki >100 Tbps per skaidulą (WDM sistemos)	Paprastai iki 10–100 Gbps vienam kanalui
Dažnių diapazonas	~10¹²–10¹⁵ Hz (infraraudonųjų spindulių iki matomos šviesos)	Iki ~10¹¹ Hz (mikrobangų diapazonas)
Energijos praradimas (Perdavimas)	~0,2 dB/km (optinis pluoštas)	Reikšmingas varžos praradimas per atstumą
Elektromagnetinis Trukdymas	Visiškai atsparus EMI	Paveiktas EMI ir perkalba
Šilumos išsklaidymas	Labai žemas metu perdavimas	Aukštas dėl varžinis šildymas (I²R nuostoliai)
Transmisija Atstumas	>100 km be stiprinimo (pluoštas)	Paprastai <1–2 m didelės spartos signalams be kartotuvų
Duomenų tankis	Labai aukštas per bangos ilgio multipleksavimas (100 ir daugiau kanalų)	Apribota laidininko ir dažnio apribojimai
Perjungimo greitis	Femtosekundės iki pikosekundės (optinis perjungimas)	Nanosekundės (elektroninis perjungimas)
Energijos efektyvumas (Perdavimas)	Mažesnė galia per šiek tiek dideliais atstumais	Didesnė galia suvartojimas vienam bitui
Signalas Degradacija	Minimalus per dideli atstumai	Reikšmingas slopinimas ir triukšmo padidėjimas
Integracija Tankis	Vidutinis (vis dar PIC mastelio kūrimas)	Itin aukštai (milijardai tranzistorių viename luste)
Gamyba Branda	Atsiranda ir specializuoti procesai	Labai subrendęs CMOS gamyba
Tipiškas naudojimas Fokusas	Didelės spartos duomenys perdavimas, optiniai saitai	Apdorojimas, logika ir valdymo sistemos

Išvada

Fotonika įgalina didelės spartos ir mažų nuostolių signalo perdavimą naudojant šviesą, o ne elektros srovę, todėl ji svarbi šiuolaikiniams ryšiams ir pažangioms technologijoms.Jo sistemos remiasi pagrindiniais komponentais, tokiais kaip šviesos šaltiniai, bangolaidžiai, moduliatoriai ir fotodetektoriai, dirbantys kartu, kad efektyviai apdorotų optinius signalus.Įvairios fotonikos technologijos palaiko taikomąsias programas telekomunikacijų, sveikatos priežiūros, gamybos, jutimo ir skaičiavimo srityse.Nepaisant tokių iššūkių kaip kaina ir sudėtingumas, dėl jos našumo pranašumų ir didėjančių galimybių fotonika yra pagrindinė ateities technologinių naujovių varomoji jėga.
