Kas yra „Flyback“ diodas?Kaip tai veikia ir kodėl jūsų grandinei to reikia

Šiame straipsnyje sužinosite, kas yra „flyback“ diodas ir kodėl jis reikalingas grandinėse su relėmis, varikliais ir solenoidais.Suprasite, kaip sukuriamas atgalinis EMF, kai staiga nutrūksta srovė ir kaip tai gali sugadinti jūsų perjungimo įrenginius.Straipsnyje paaiškinama, kaip veikia „flyback“ diodas, kur jį įdėti ir kaip išsirinkti tinkamą.Taip pat pamatysite įprastus diodų tipus ir kaip jie naudojami grandinėse.

Katalogas

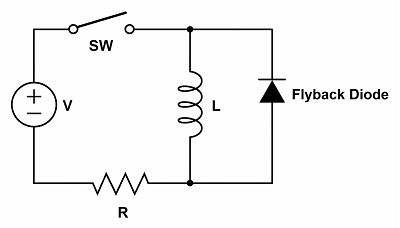

1 pav. Flyback diodo grandinė

Kas yra „Flyback“ diodas?

„Flyback“ diodas yra apsauginis diodas, prijungtas į indukcinę grandinę, kad būtų išvengta aukštos įtampos šuolių staigaus išjungimo metu.Jis taip pat vadinamas laisvos eigos diodu, slopinimo diodu arba atgaliniu EMF diodu.Šis diodas daugiausia naudojamas su ritėmis, tokiomis kaip relės, solenoidai ir varikliai, kaupiantys energiją magnetiniame lauke.Kai perjungimo įtaisas išsijungia, sukaupta energija gali sukurti pavojingą atvirkštinę įtampą.„Flyback“ diodas apsaugo tranzistorius, MOSFET ir kitus perjungimo komponentus nuo žalos, kurią sukelia galinis EMF indukcinėse grandinėse.

Kodėl reikalingas „Flyback“ diodas?

Indukciniai komponentai, tokie kaip ritės ir relės, kaupia energiją magnetinio lauko pavidalu, o per juos teka srovė.Staiga atjungus maitinimą, magnetinis laukas labai greitai subyra.Šis staigus srovės pokytis sukuria aukštos įtampos šuolį, žinomą kaip nugaros EMF (elektrovaros jėga).Įtampos šuolis gali būti daug didesnis nei maitinimo įtampa ir gali sugadinti jautrius perjungimo įrenginius.„Flyback“ diodas reikalingas, kad šis aukštos įtampos pereinamasis procesas nesugadintų arba nesusilpnintų grandinės komponentų.

Kaip veikia „Flyback“ diodas?

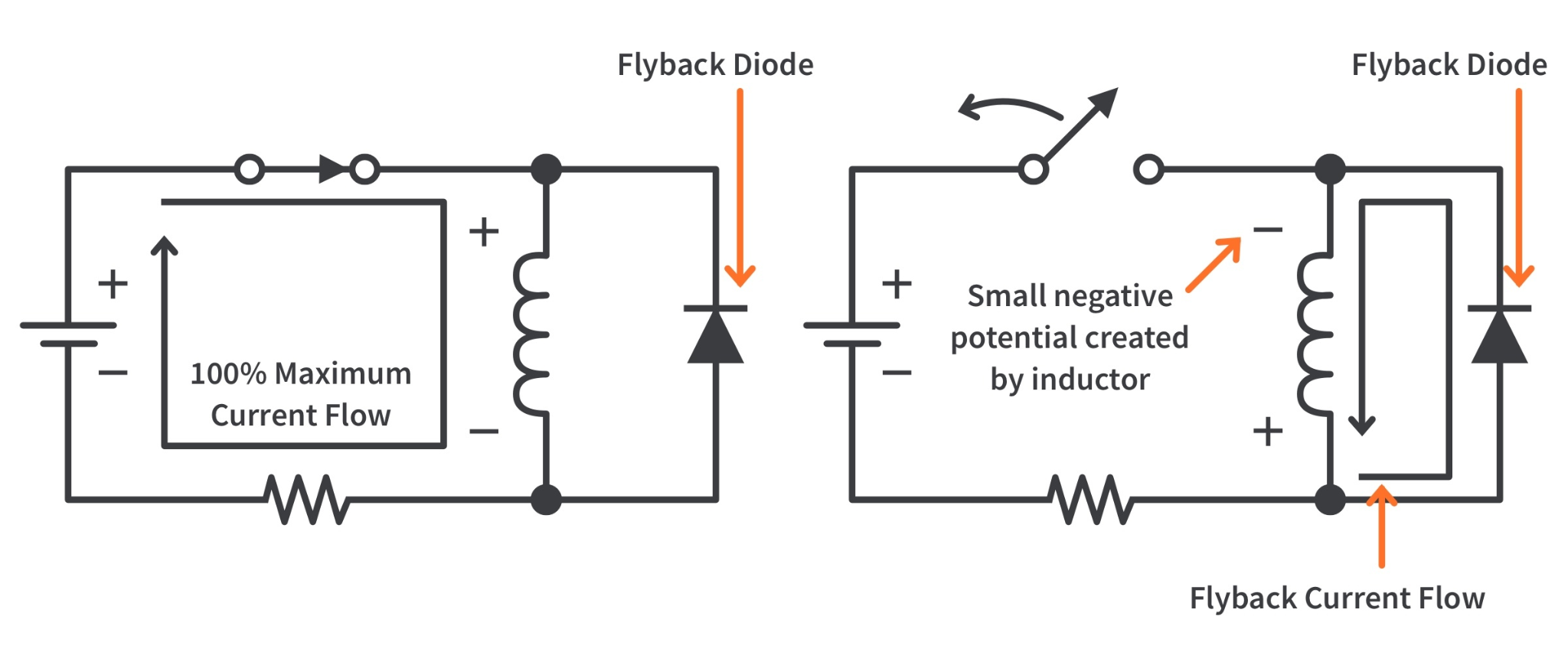

2 pav. Flyback diodo veikimas (įprastos ir išjungimo sąlygos)

Esant normaliam veikimui, kai jungiklis yra uždarytas ir srovė teka per ritę, „flyback“ diodas yra atvirkštinis ir nelaidus.Šioje būsenoje jis lieka neaktyvus ir neturi įtakos grandinei.Kai jungiklis atsidaro, srovė per induktorių negali akimirksniu sustoti, nes induktoriai priešinasi staigiems srovės pokyčiams.Griūvantis magnetinis laukas sukuria atvirkštinę įtampą visoje ritėje.Ši atvirkštinė įtampa į priekį nukreipia grįžtamąjį diodą, leisdama srovei cirkuliuoti per ritę ir diodo kilpą.Recirkuliacinė srovė palaipsniui mažėja, kai išleidžiama sukaupta energija.Šio proceso metu diodas suspaudžia įtampą iki saugaus lygio, apsaugodamas perjungimo įrenginį nuo aukštos įtampos šuolių.

„Flyback“ diodo išdėstymas grandinėje

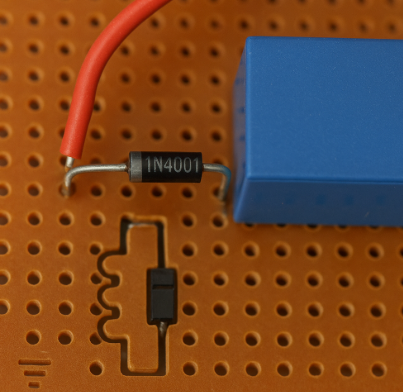

3 pav. Flyback diodo jungtis

Flyback diodas yra prijungtas lygiagrečiai su indukcine apkrova, pavyzdžiui, relės ritė arba variklio apvija.Diodas dedamas su teisingu poliškumu, ty jo katodas jungiasi prie teigiamos ritės tiekimo pusės, o anodas jungiasi prie neigiamos pusės.Ši orientacija užtikrina, kad diodas normaliai veikiant išliks atvirkštinis.Kai jungiklis išsijungia, ritės poliškumas pasikeičia ir diodas tampa nukreiptas į priekį.Kaip parodyta 3 paveiksle, prijungus diodą tiesiai per ritę, perjungimo įtaisas nedelsiant apsaugomas.

Kaip išsirinkti tinkamą „Flyback“ diodą?

Tinkamo „flyback“ diodo pasirinkimas užtikrina patikimą grandinės apsaugą ir ilgą komponentų tarnavimo laiką.Diodas turi atitikti indukcinės apkrovos ir perjungimo įrenginio elektrines charakteristikas.

1. Patikrinkite atvirkštinės įtampos vardinę vertę

Diodo atvirkštinė įtampa turi būti didesnė už grandinės maitinimo įtampą.Tai užtikrina, kad diodas gali saugiai atlaikyti įprastą darbinę įtampą nesugesdamas.Rekomenduojama saugos riba, kad būtų išvengta gedimų trumpalaikėmis sąlygomis.Prieš pasirinkdami diodą, visada patikrinkite maksimalią maitinimo įtampą.

2. Patvirtinkite tiesioginės srovės įvertinimą

Diodas turi valdyti didžiausią srovę, kuri teka per ritę, kai jungiklis išsijungia.Priekinė srovė turi būti lygi arba didesnė už induktoriaus darbinę srovę.Jei reitingas per žemas, diodas gali perkaisti ir sugesti.Norėdami užtikrinti patikimą veikimą, pasirinkite diodą, kurio srovės stiprumas yra pakankamas.

3. Apsvarstykite atkūrimo greitį

Greito perjungimo grandinėse, tokiose kaip PWM variklio valdymas, atkūrimo greitis tampa svarbus.Lėto atkūrimo diodas gali nepakankamai greitai reaguoti naudojant aukšto dažnio programas.Tokioms grandinėms greito atkūrimo diodas pagerina veikimą ir sumažina perjungimo nuostolius.Standartiniai diodai tinka žemo dažnio relių grandinėms.

4. Nuspręskite tarp standartinių, greitųjų arba Šotkio diodų

Standartiniai lygintuvų diodai puikiai tinka pagrindinei relių ir solenoidų apsaugai.Greito atkūrimo diodams pirmenybė teikiama perjungimo maitinimo šaltiniuose ir didelės spartos valdymo grandinėse.Schottky diodai siūlo labai greitą perjungimą ir mažesnį įtampos kritimą, o tai pagerina efektyvumą.Pasirinkimas priklauso nuo perjungimo greičio ir grandinės reikalavimų.

Įprasti diodai, naudojami kaip „Flyback“ diodai

Supratus, kaip pasirinkti „flyback“ diodą, padeda žinoti įprastus grandinėse naudojamus diodų tipus.Kiekvienas tipas parenkamas atsižvelgiant į perjungimo greitį, efektyvumą ir grandinės dažnio reikalavimus.

1N4001–1N4007 serija

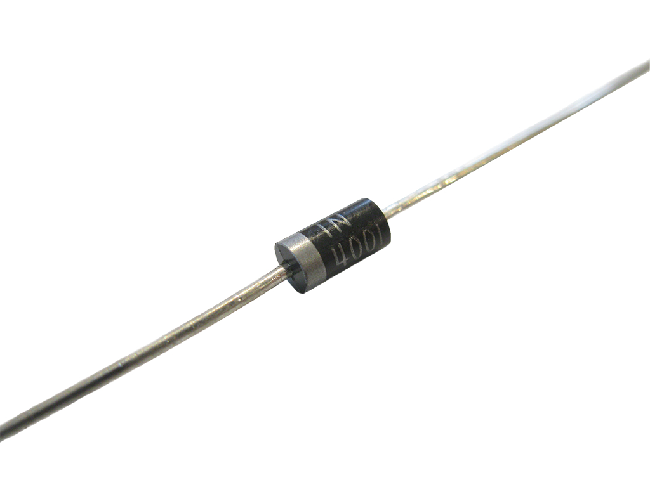

4 pav. 1N400x diodas

1N4001–1N4007 serija yra bendrosios paskirties lygintuvų diodų, dažniausiai naudojamų kaip grįžtamieji diodai žemo dažnio grandinėse, grupė.Šie diodai skirti standartiniam galios ištaisymui ir pagrindinei indukcinei apkrovai apsaugai.Jie valdo vidutinę srovę ir yra plačiai naudojami relės tvarkyklės grandinėse ir mažose nuolatinės srovės variklių valdymo sistemose.Skirtumas tarp kiekvieno modelio daugiausia slypi jų maksimalioje atvirkštinėje įtampoje.Kadangi tai lėto atkūrimo diodai, jie geriausiai tinka mažo greičio perjungimo programoms.Kaip parodyta paveikslėlyje, šis ašinis švino diodas yra paprastos konstrukcijos ir plačiai prieinamas elektroniniuose komponentuose.

HER108

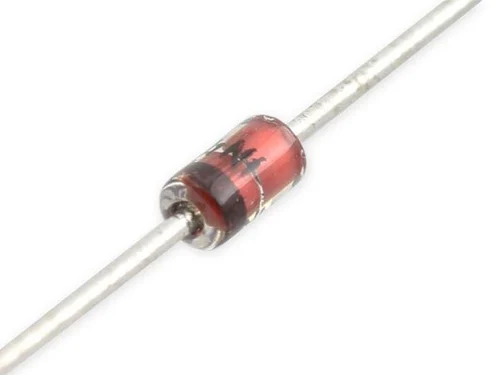

5 pav. HER108 diodas

HER108 yra didelio efektyvumo greito atkūrimo diodas, skirtas didesnio greičio perjungimo programoms.Jis dažniausiai naudojamas kaip grįžtamasis diodas perjungiant maitinimo šaltinius ir PWM valdymo grandines.Palyginti su standartiniais lygintuvais, jis turi greitesnį atkūrimo laiką, o tai sumažina perjungimo nuostolius.Dėl to jis tinka grandinėms, veikiančioms aukštesniu dažniu.HER108 taip pat palaiko aukštesnės įtampos valdymo galimybes, todėl yra patikimas sudėtingose ​​​​aplinkose.Kaip parodyta paveikslėlyje, jis paprastai yra ašinėje pakuotėje, panašioje į kitus lygintuvo diodus.

UF4007

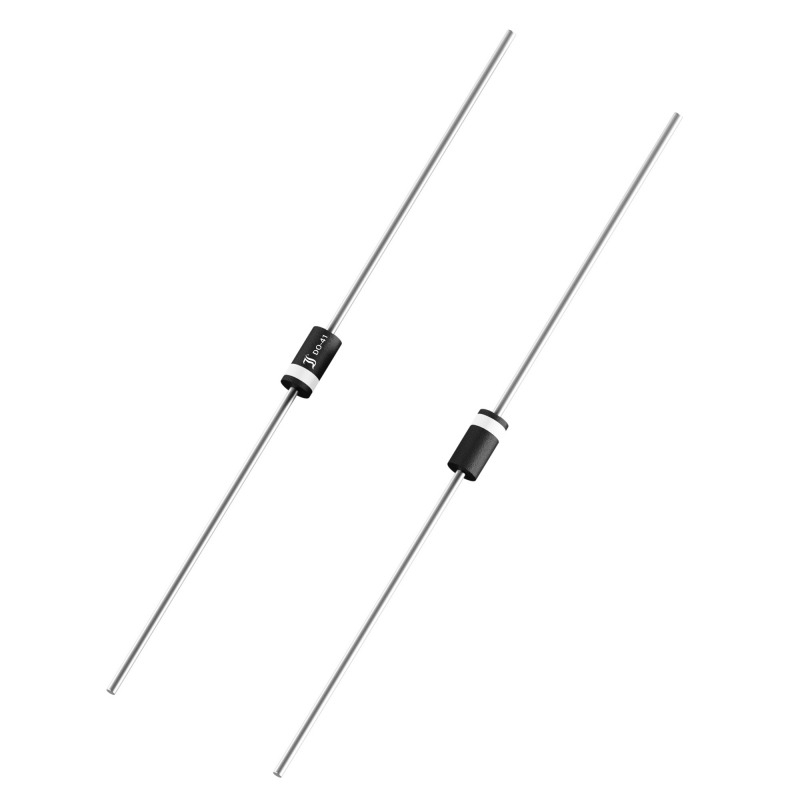

6 pav. UF4007 diodas

UF4007 yra itin greito atkūrimo diodas, plačiai naudojamas didelės spartos elektroninėse grandinėse apsaugai nuo skriejimo.Jis siūlo tą patį įtampos diapazoną kaip ir 1N4007, bet daug greitesnis perjungimas.Dėl šios savybės jis idealiai tinka reguliatoriams, keitikliams ir SMPS grandinėms perjungti.Dėl greito atkūrimo laiko jis sumažina triukšmą ir pagerina bendrą sistemos efektyvumą.Jis dažnai pasirenkamas, kai standartiniai diodai yra per lėti.Kaip matyti paveikslėlyje, jis atrodo panašus į įprastą lygintuvo diodą, tačiau yra optimizuotas aukšto dažnio veikimui.

FR107

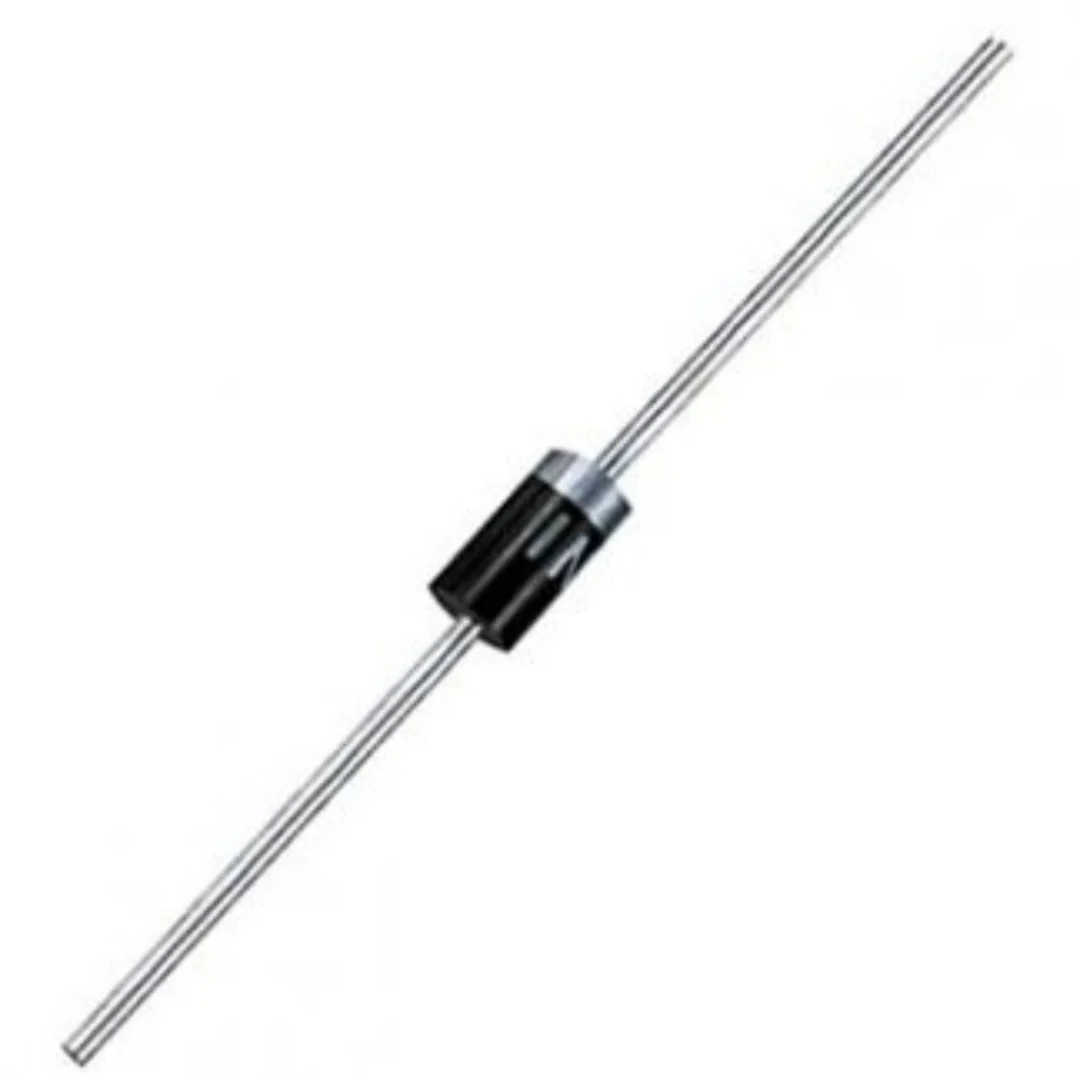

7 pav. FR107 diodas

FR107 yra greito atkūrimo lygintuvo diodas, dažniausiai naudojamas grįžimo ir laisvos eigos programoms.Tai užtikrina greitesnį atvirkštinį atkūrimą, palyginti su standartiniais 1N400x diodais.Dėl to jis tinka vidutinio dažnio perjungimo grandinėms ir variklio vairuotojų sistemoms.FR107 palaiko vidutinį srovės valdymą ir stabilų veikimą perjungimo sąlygomis.Jis dažnai naudojamas maitinimo grandinėse, kur reikalingas geresnis atsako greitis.Kaip parodyta 7 paveiksle, jis pateikiamas kompaktiškoje ašinio laido pakuotėje, kad būtų lengva montuoti PCB.

1N5819

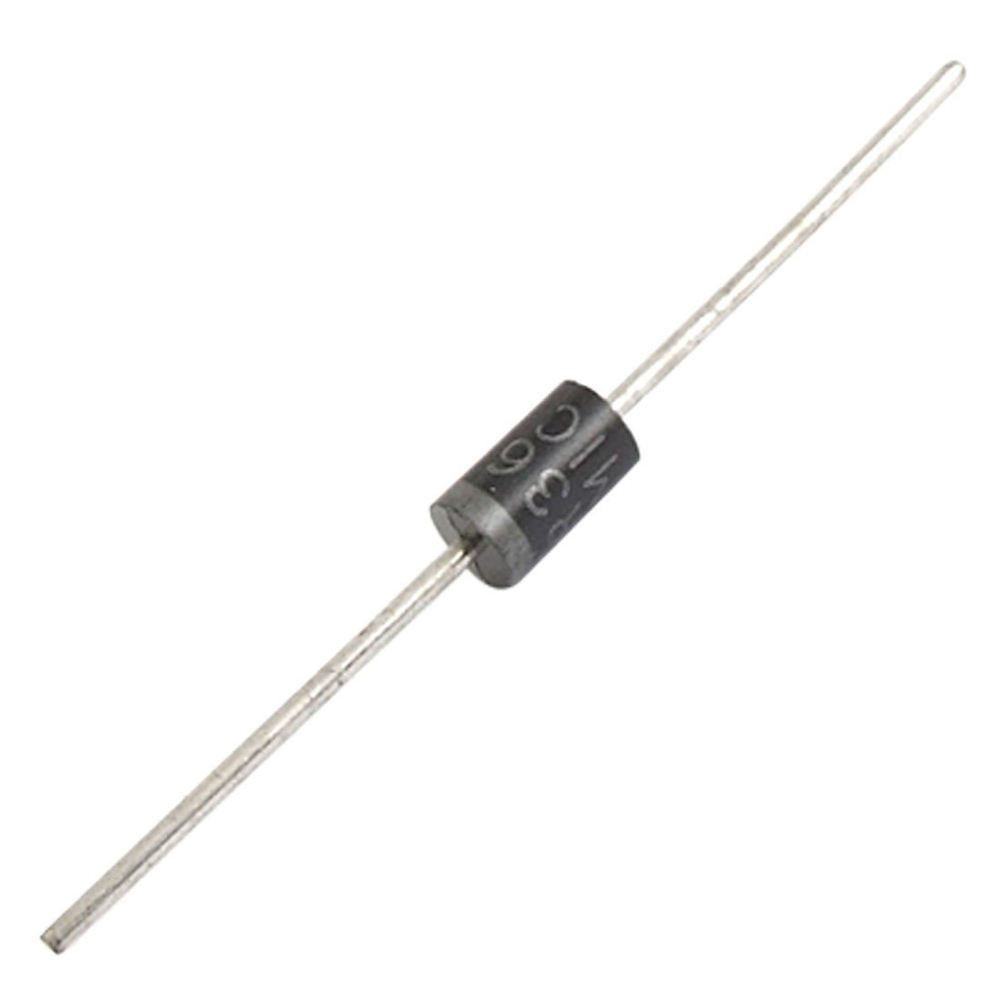

8 pav. 1N5819 Šotkio diodas

1N5819 yra Schottky diodas, dažniausiai naudojamas kaip grįžtamasis diodas žemos įtampos, didelio efektyvumo grandinėse.Skirtingai nuo standartinių lygintuvų diodų, jis turi labai mažą tiesioginės įtampos kritimą.Tai sumažina energijos nuostolius ir pagerina baterijomis maitinamų sistemų efektyvumą.Jis taip pat siūlo labai greitą perjungimą, todėl tinka aukšto dažnio nuolatinės srovės-DC keitikliams.Dėl žemos įtampos kritimo jis plačiai naudojamas žemos įtampos variklių tvarkyklėse ir integruotoje elektronikoje.Kaip parodyta paveikslėlyje, diodas turi tipišką ašinės formos koeficientą, tačiau viduje naudojama Schottky barjerinė technologija.

„Flyback“ diodas vs „Freewheeling“ diodas prieš „Snubber“.

Sąvokos „flyback“ diodas ir „freewheeling“ diodas dažnai vartojamos pakaitomis, tačiau jos reiškia šiek tiek skirtingus naudojimo kontekstus.Tačiau slopinimo grandinė yra platesnis apsaugos būdas, kuriame vietoj diodo gali būti naudojami rezistoriai ir kondensatoriai.

Parametras	Flyback diodas	Laisvosios eigos diodas	RC Snubber grandinė
Pagrindinis apibrėžimas	Apsauginis diodas indukcinėms apkrovoms	Diodas, leidžiantis recirkuliuoti srovę	Rezistorių-kondensatorių įtampos slopinimo tinklas
Pagrindinis tikslas	Slopinkite atgalinį EMF	Išlaikyti esamą kelią	Sumažinkite įtampos šuolius ir skambėjimą
Tipiniai komponentai	Vienas diodas	Vienas diodas	Rezistorius + kondensatorius
Naudotas su	Relės, varikliai, ritės	Induktoriai keitikliuose	Perjungimo įrenginiai
Įdėjimas	Indukcinė apkrova	Skersai induktoriaus	Skersai jungiklio arba apkrovos
Įtampos valdymas	Užfiksuoja įtampą iki saugaus lygio	Palaiko srovės srautą	Sugeria trumpalaikę energiją
Grandinės sudėtingumas	Labai paprasta	Labai paprasta	Sudėtingesnis
EMI mažinimas	Vidutinis	Vidutinis	Aukštas
Perjungimo greičio poveikis	Lėtina srovės nykimą	Lėtina srovės nykimą	Leidžia kontroliuoti skilimą
Galios išsklaidymas	Žemas	Žemas	Didesnis dėl rezistoriaus
Dažnio tinkamumas	Žemas ar vidutinis	Nuo vidutinio iki aukšto	Aukšto dažnio grandinės
Energijos valdymas	Magnetinė energija	Magnetinė energija	Pereinamoji elektros energija
Bendras naudojimo terminas	Relės apsauga	Galios keitiklio induktorius	Didelio greičio perjungimo apsauga
Komponentų skaičius	Vienas	Vienas	Du ar daugiau

Flyback diodų naudojimo pranašumai

Flyback diodai yra plačiai naudojami, nes užtikrina paprastą ir efektyvią grandinės apsaugą.Jie padidina patikimumą ir sumažina perjungimo sistemų gedimų riziką.

• Apsaugo tranzistorius, MOSFET ir perjungimo įrenginius nuo įtampos šuolių

• Sumažina elektrinį triukšmą ir elektromagnetinius trukdžius (EMI)

• Nebrangus ir plačiai prieinamas komponentas

• Lengva montuoti naudojant paprastą lygiagrečią jungtį

• Pagerina bendrą grandinės patvarumą ir tarnavimo laiką

• Reikia minimalaus papildomo dizaino sudėtingumo

Flyback diodų taikymas

Flyback diodai dažniausiai naudojami grandinėse, kuriose yra indukcinių apkrovų.Jų vaidmuo yra puikus palaikant stabilų ir saugų daugelio elektroninių sistemų veikimą.

1. Relės tvarkyklės grandinės

Flyback diodai yra plačiai naudojami relės tvarkyklės grandinėse, siekiant apsaugoti tranzistorius, valdančius relės ritę.Kai relė išsijungia, diodas apsaugo nuo aukštos įtampos šuolių.Tai užtikrina patikimą darbą automatikos ir valdymo sistemose.

2. Nuolatinės srovės variklio valdymas

Nuolatinės srovės variklių tvarkyklės grandinėse „flyback“ diodai apsaugo perjungimo įrenginius nuo indukcinių įtampos šuolių.Jie naudojami H tilto variklio valdyme ir PWM greičio valdikliuose.Tai padeda išlaikyti stabilų variklio darbą.

3. Solenoidų valdymo sistemos

Išjungti solenoidai sukuria stiprią indukcinę įtampą.„Flyback“ diodas neleidžia sugadinti valdymo elektronikos.Šios sistemos yra paplitusios pramoninėje automatikoje ir vožtuvų valdyme.

4. Automobilių elektronika

Flyback diodai naudojami automobilių relių moduliuose ir pavaros grandinėse.Transporto priemonėse yra daug indukcinių apkrovų, tokių kaip kuro purkštukai ir relės.Tinkama apsauga padidina ilgalaikį patikimumą atšiaurioje aplinkoje.

5. Perjungiami maitinimo šaltiniai

Perjungiamose galios grandinėse „flyback“ diodai naudojami energijos srautui valdyti indukciniuose komponentuose.Jie padeda apsaugoti MOSFET ir valdyti įtampos šuolius.Tai pagerina sistemos stabilumą reguliuojamose maitinimo sistemose.

6. Įterptosios ir mikrovaldiklių sistemos

Mikrovaldikliai dažnai valdo reles ir variklius per tranzistorius.Flyback diodai apsaugo šias žemos įtampos logines sistemas nuo indukcinių pereinamųjų procesų.Taip išvengiama netikėtų atstatymų ar aparatinės įrangos sugadinimo.

Išvada

„Flyback“ diodas apsaugo perjungimo įrenginius, užtikrindamas saugų indukcinės srovės kelią, kai maitinimas išjungtas.Siekiant veiksmingos apsaugos, svarbu tinkamas indukcinės apkrovos išdėstymas ir teisingas pasirinkimas pagal nominalią įtampą, srovės pajėgumą ir atkūrimo greitį.Atsižvelgiant į perjungimo dažnį ir efektyvumo poreikius, pasirenkami įvairūs diodų tipai, įskaitant standartinius, greito atkūrimo ir Schottky diodus.Mažindami įtampos šuolius, elektrinį triukšmą ir komponentų įtampą, „flyback“ diodai padidina patikimumą ir prailgina elektroninių sistemų tarnavimo laiką.
