Kas yra maitinimo keitiklis?Kaip tai veikia, tipai, komponentai ir programos

Maitinimo keitiklis leidžia konvertuoti nuolatinę srovę į kintamosios srovės energiją, kad galėtumėte valdyti įprastus elektros įrenginius.Norėdami suprasti, kaip tai veikia, turite žinoti pagrindinius jo komponentus, veikimo principą, tipus, specifikacijas, pranašumus, apribojimus ir pritaikymą.Taip pat pamatysite, kuo galios keitikliai skiriasi nuo tokių įrenginių kaip UPS sistemos ir keitikliai.Pabaigoje suprasite pagrindinius veiksnius, susijusius su jūsų poreikiams tinkamo keitiklio pasirinkimu.

Katalogas

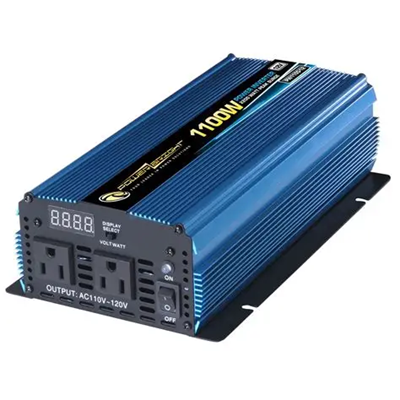

1 pav. Nešiojamasis maitinimo keitiklis

Kas yra maitinimo keitiklis?

Maitinimo keitiklis yra elektroninis prietaisas, keičiantis nuolatinę srovę (DC) į kintamąją srovę (AC).Nuolatinė srovė paprastai gaunama iš tokių šaltinių kaip baterijos, saulės baterijos ar transporto priemonių elektros sistemos, o kintamosios srovės maitinimas yra standartinė dauguma buitinių prietaisų ir sieninių lizdų.Pagrindinis galios keitiklio tikslas yra užtikrinti, kad nuolatinės srovės elektros energija būtų naudojama kintamosios srovės įrenginiams.Paprastai tariant, jis veikia kaip tiltas tarp nuolatinės srovės maitinimo šaltinio ir kasdienių kintamosios srovės įrenginių.Dėl šios funkcijos galios inverteriai yra plačiai naudojami visur, kur saugoma ar išjungta elektros energija, reikalinga standartinėms elektros apkrovoms.

Pagrindiniai maitinimo keitiklio komponentai

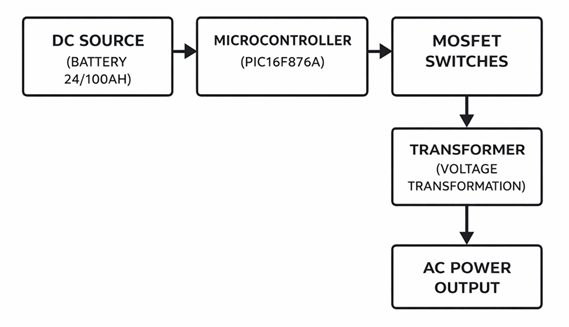

2 pav. Pagrindiniai galios keitiklio komponentai

• DC šaltinis

Tai yra keitiklio įvesties maitinimo šaltinis.Jis tiekia nuolatinę srovę, kurią keitiklis pavers kintamąja srove.Daugelyje sistemų nuolatinės srovės šaltinis yra baterijų bankas, kuris kaupia energiją nešiojamam, atsarginiam naudojimui ar ne tinkle.

• Mikrovaldiklis

Ši dalis veikia kaip keitiklio valdymo dalis.Jis valdo laiko signalus ir padeda koordinuoti perjungimo pakopos veikimą.Praktinio dizaino valdiklis taip pat padeda išlaikyti stabilų ir organizuotą išvestį.

• MOSFET jungikliai

MOSFET yra elektroniniai perjungimo įrenginiai, naudojami galios etape.Jie įjungia ir išjungia nuolatinės srovės įvestį dideliu greičiu, kad sukurtų kintamą elektros modelį, reikalingą kintamosios srovės išėjimui.Dėl greito perjungimo jie yra dažnas pasirinkimas šiuolaikinėse keitiklių grandinėse.

• Transformatorius (įtampos transformacija)

Transformatorius reguliuoja įtampos lygį, kad atitiktų reikiamą išėjimą.Daugelyje inverterių konstrukcijų jis padeda padidinti įtampą iki aukštesnio kintamosios srovės lygio.Jis taip pat palaiko kai kurių sistemų elektros izoliaciją.

• Kintamosios srovės maitinimo išvestis

Tai yra paskutinė keitiklio išvesties sekcija.Jis tiekia kintamąją srovę, kurią gali naudoti prijungti prietaisai ar įranga.Išvestis sukurta taip, kad tiektų maitinimą tokia forma, kurią gali priimti kintamosios srovės įrenginiai.

Kaip veikia maitinimo keitiklis?

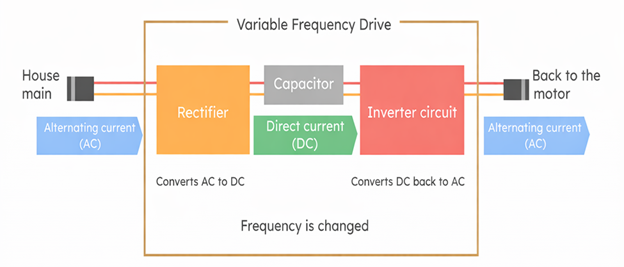

3 pav. Supaprastintas galios keitiklio veikimo principas

Maitinimo keitiklis veikia paimdamas nuolatinę nuolatinę srovę ir paversdamas ją kintančia elektros išvestimi, kuri elgiasi kaip kintamoji.Pirma, įvesties energija apdorojama elektroniniu būdu, todėl srovę galima labai greitai perjungti pirmyn ir atgal.Šis greitas perjungimas sukuria kintamą modelį, o ne nuolatinį vienpusį srautą, esantį nuolatinėje srovėje.Tada bangos forma formuojama ir kondicionuojama, kad ji geriau atitiktų įprastų prietaisų naudojamą kintamosios srovės elektros formą.Daugelyje konstrukcijų įtampa taip pat reguliuojama proceso metu, kad išėjimas būtų tinkamas numatytai apkrovai.Rezultatas yra kintamosios srovės tiekimas, kuris gali valdyti prietaisus, įrankius ar elektroninę įrangą iš akumuliatoriaus ar kito nuolatinės srovės šaltinio.Šis nuolatinės srovės į kintamosios srovės konvertavimas per didelio greičio perjungimą yra pagrindinis galios keitiklio veikimo principas.

Maitinimo keitiklių tipai

Kvadratinės bangos keitiklis

Kvadratinės bangos keitiklis yra paprasčiausias galios keitiklio tipas.Jis sukuria pagrindinę bangos formą, kuri smarkiai persijungia iš teigiamos į neigiamą įtampą, o tarp jų mažai formuojasi.Kadangi išėjimas yra labai staigus, bangos forma nėra lygi, kaip įprasta elektros energija.Dėl šios paprastos konstrukcijos kvadratinių bangų keitiklius lengva statyti ir jie yra mažai sudėtingi.Tačiau apytikslis išėjimas gali sukelti triukšmą, šilumą arba prastą daugelio elektros prietaisų veikimą.Jie daugiausia tinka labai paprastoms varžinėms apkrovoms ir paprastai įrangai, kuriai nereikia švarios galios.Šiuolaikinėse programose kvadratinės bangos keitikliai yra mažiau paplitę, nes daugeliui prietaisų reikia stabilesnės kintamosios srovės bangos formos.

Modifikuotas sinusinės bangos keitiklis

Modifikuotas sinusinės bangos keitiklis yra galios keitiklis, sukuriantis laiptuotą arba laiptuotą kintamosios srovės bangos formą.Jo išvestis yra sklandesnė nei kvadratinės bangos, tačiau ji vis tiek nėra tokia pati kaip švari sinusinė banga, tiekiama iš elektros tinklo.Šis dizainas yra plačiai naudojamas, nes suteikia pusiausvyrą tarp kainos ir pagrindinio našumo.Daugelis įprastų įrenginių gali veikti modifikuotos sinusinės bangos galia, ypač naudojant paprastas buitines apkrovas ir kai kuriuos mažus elektronikos įrenginius.Nepaisant to, pakopinė bangos forma gali sukelti triukšmą, papildomą karštį arba sumažinti jautrios įrangos ir varikliu varomų įrenginių efektyvumą.Štai kodėl šio tipo keitikliai dažnai naudojami bendrosios paskirties apkrovoms, o ne subtiliai elektronikai.Tai išlieka įprastas pasirinkimas, kai įperkamumas yra svarbesnis nei aukščiausios kokybės bangos formos.

Grynas sinusinės bangos keitiklis

Gryno sinuso bangos keitiklis yra galios keitiklis, kuris sukuria sklandžią kintamosios srovės bangos formą, labai artimą standartinei komunalinei galiai.Jo išvestis sukurta taip, kad atitiktų švarią sinuso formos elektros energiją, naudojamą namuose, biuruose ir daugelyje komercinių sistemų.Kadangi bangos forma yra stabili ir rafinuota, ji gerai veikia su jautria elektronika, garso įranga, medicinos prietaisais ir prietaisais su varikliais.Ši švaresnė galia taip pat padeda sumažinti elektros triukšmą, perkaitimą ir našumo problemas esant sudėtingoms apkrovoms.Grynieji sinuso bangos keitikliai dažniausiai pasirenkami, kai energijos kokybė yra svarbiausias prioritetas.Jie ypač naudingi sistemose, kuriose patikimas veikimas yra svarbesnis nei mažesnės išankstinės išlaidos.Dėl šios priežasties šis tipas yra plačiai vertinamas kaip pageidaujama parinktis pažangioms arba jautrioms kintamosios srovės programoms

Maitinimo keitiklio specifikacijos

	Specifikacijos
Įvesties įtampa	Bendra nuolatinės srovės įvestis lygiai: 12 V, 24 V arba 48 V DC.
Išėjimo įtampa	Standartinė kintamoji srovė išėjimas: 110 V, 120 V, 220 V arba 230 V kintamoji įtampa.
Išvesties dažnis	Išvestis dažnis: 50 Hz arba 60 Hz.
Nominali galia	Nuolatinis išėjimo galia paprastai nuo 150 W iki 5000 W.
Viršutinė galia	Trumpa didžiausia galia maždaug nuo 1,5 × 2 × vardinės galios.
Bangos formos tipas	Išvesties bangos forma: Kvadratinė banga, modifikuota sinusinė banga arba grynoji sinusinė banga.
Efektyvumas	Tipiškas konversijos efektyvumas: nuo 85% iki 95%.
Galia be apkrovos Vartojimas	Energijos naudojimas tuščiąja eiga paprastai nuo 5 W iki 25 W.
Perkrova Apsauga	Apsauga įsijungia esant maždaug 100–120% vardinės galios.
Trumpasis jungimas Apsauga	Išėjimas išsijungia trumpojo jungimo metu iš karto išjungti.
Žemos įtampos Išjungimas	Atsiranda išjungimas netoli 10,5 V, 21 V arba 42 V, priklausomai nuo sistemos įtampos.
Aukštos įtampos Apsauga	Apsauga Įsijungia beveik 15 V, 30 V arba 60 V, priklausomai nuo sistemos įtampos.
Išėjimo įtampa reglamentas	Išėjimo įtampa palaikoma ±5 % vardinės vertės.
Aušinimo būdas	Aušinimas naudoja šilumą kriauklės ar aušinimo ventiliatoriai.
Veikiantis Temperatūros diapazonas	Tipinis diapazonas: –10 °C iki 50 °C.

Maitinimo keitiklių privalumai ir apribojimai

Maitinimo keitiklių pranašumai

• Konvertuoja nuolatinę srovę į naudojamą kintamosios srovės maitinimą.

• Leidžia baterijomis paleisti standartinę buitinę techniką.

• Palaiko nešiojamas maitinimo sistemas.

• Gerai veikia ne tinklo sąrankose.

• Naudinga saulės energijos sistemose.

• Padeda tiekti atsarginę elektros energiją per gedimus.

• Gali maitinti įrangą transporto priemonėse ir RV.

• Galimi skirtingi dydžiai įvairioms apkrovoms.

Maitinimo keitiklių apribojimai

• Konversijos metu prarandama dalis energijos.

• Išvesties kokybė priklauso nuo keitiklio tipo.

• Prastos kokybės bangos gali paveikti jautrius įrenginius.

• Kiekvienas keitiklis turi fiksuotą galios ribą.

• Didelės paleidimo apkrovos gali viršyti mažą keitiklio galią.

• Šiluma gali sumažinti našumą.

• Akumuliatoriaus veikimo laikas priklauso nuo saugomos nuolatinės srovės galios.

• Didesni įrenginiai gali kainuoti daugiau ir jiems reikia geresnio aušinimo.

Maitinimo keitiklių taikymas

Galios keitikliai naudojami daugelyje sistemų, kurioms reikia kintamosios srovės elektros energijos iš nuolatinės srovės šaltinio.Jų praktinė vertė atsiranda dėl to, kad saugomą, mobilią ar atsinaujinančią energiją galima naudoti įvairiai įrangai.

1. Saulės energijos sistemos

Saulės energijos įrenginiuose plokštės gamina nuolatinę elektros energiją, tačiau dauguma prietaisų ir vietinių elektros sistemų naudoja kintamosios srovės elektros energiją.Maitinimo keitiklis pakeičia saulės generuojamą nuolatinę srovę į kintamąją kintamąją srovė, kad namai, pastatai ar įranga galėtų jį naudoti.Dėl to keitiklis yra vienas iš pagrindinių prietaisų daugelyje gyvenamųjų ir neprijungtų saulės energijos sistemų.Tai ypač svarbu, kai saulės energija turi palaikyti normalias kintamosios srovės apkrovas.

2. Atsarginės maitinimo sistemos

Maitinimo keitikliai plačiai naudojami atsarginėse maitinimo sistemose, prijungtose prie baterijų.Kai pagrindinis maitinimo šaltinis nepasiekiamas, keitiklis tiekia kintamosios srovės išvestį iš sukauptos nuolatinės srovės energijos.Tai leidžia apšvietimui, mažiems prietaisams ir kitiems įrenginiams veikti pertrūkių metu.Tokios sistemos yra įprastos namuose, kajutėse ir mažose avarinėse elektros sistemose.

3. Transporto priemonės, RV ir valtys

Mobiliojoje aplinkoje turima galia paprastai saugoma kaip nuolatinė srovė akumuliatoriuose.Maitinimo keitiklis leidžia vartotojams paleisti kintamosios srovės įkroviklius, įrankius, prietaisus ir elektroniką keliaujant.Tai naudinga automobiliuose, pramoginėse transporto priemonėse, jūrų sistemose ir stovyklavietėse.Tai suteikia daugiau lankstumo, nes išplečiama akumuliatoriaus energija į įrenginius, skirtus elektrai iš sieninio lizdo.

4. Nešiojamos elektrinės

Nešiojamose elektrinėse dažnai yra įmontuotas keitiklis, užtikrinantis kintamosios srovės lizdus.Viduje esanti baterija kaupia nuolatinės srovės energiją, o keitiklis leidžia ją naudoti nešiojamiesiems kompiuteriams, šviestuvams, mažiems prietaisams ir lauko įrangai.Dėl to nešiojamos sistemos yra naudingos kelionėms, lauko darbams ir pasirengimui avarinėms situacijoms.Jų patogumas labai priklauso nuo keitiklio išėjimo galios ir bangos formos kokybės.

5. Ne tinklo namai ir nuotolinės svetainės

Atokiose vietovėse, kuriose nėra komunalinių paslaugų, sukauptą nuolatinės srovės energiją iš baterijų ar atsinaujinančių šaltinių dažnai reikia konvertuoti į kintamą.Galios keitiklis leidžia šiose vietose valdyti įprastas buitines apkrovas.Tai apima apšvietimą, ventiliatorius, mažus virtuvės prietaisus, ryšių įrangą ir pagrindinius įrankius.Ne tinklo sistemose keitiklis yra pagrindinė jungtis tarp sukauptos energijos ir kasdienio elektros vartojimo.

6. Smulki komercinė ir lauko įranga

Galios keitikliai taip pat naudojami lauko aptarnavimui, lauko darbams ir laikiniems įrengimams.Jie leidžia kintamos srovės įrankius ir įrenginius veikti ten, kur nėra įprasto maitinimo tinklo.Tai naudinga techninės priežiūros komandoms, nuotolinio stebėjimo stotims, statybų pagalbai ir mobilioms darbo platformoms.Tokiais atvejais keitiklis pagerina prieigą prie kintamosios srovės lanksčioje arba besikeičiančioje aplinkoje.

Maitinimo keitiklis vs UPS vs keitiklis

Aspektas	Maitinimo keitiklis	UPS	Konverteris
Pagrindinė funkcija	Konvertuoja DC prie kintamosios srovės maitinimo	Suteikia atsarginę kopiją Kintamosios srovės maitinimas ir apsauga	Pakeičia vieną elektrinė forma į kitą
Tipinė įvestis	DC iš akumuliatoriaus arba saulės šaltinis	Kintamosios srovės tinklas su vidine baterija	AC arba DC, priklausomai nuo tipo
Tipinė išvestis	kintamoji srovė	kintamoji srovė	AC arba DC išėjimas
Atsarginė baterija	Paprastai išorinis baterija	Integruota baterija	Paprastai ne baterija
Maitinimo metu Nutraukimas	Veikia jei baterija galia yra	Automatiškai tiekia atsarginę maitinimą	Neskirta gedimų
Perkėlimo laikas	Priklauso nuo inverterio dizainas	Labai greitai arba beveik akimirksniu	Netaikoma
Galia Kondicionavimas	Bazinė įtampa kontroliuoti	Apima viršįtampius ir įtampos apsauga	Priklauso nuo konverterio dizainas
Apsauga nuo viršįtampių	Kartais įtraukta	Bendras įmontuotas funkcija	Ne pirminis funkcija
Bangos formos išvestis	Kvadratinė, modifikuota sinusas arba grynasis sinusas	Paprastai švarus AC išvestis	Gali negaminti AC
Tipiškas naudojimas	Saulės sistemos, transporto priemonės, atsarginės sąrankos	Kompiuteriai, serveriai, tinklo įrenginiai	Įtampa arba galia konversijos grandinės
Sukaupta energija Šaltinis	Baterijų bankas arba DC tiekimas	Vidinė baterija sistema	Paprastai jokios
Išvesties stabilumas	Priklauso nuo inverterio kokybė	Stabilus išėjimas jautriems įrenginiams	Priklauso nuo konversijos etapas
Bendras apkrovos tipas	buitinė technika, įrankiai, bendrieji prietaisai	Jautrus elektronika	Elektroninė grandinės
Sistema Sudėtingumas	Vidutinis	Dėl sudėtingesnių prie akumuliatoriaus ir valdymo	Skiriasi pagal dizainą
Pagrindinis tikslas	Padaryti DC tinkamu naudoti kaip AC	Išlaikyti galią gedimų metu	Konvertuoti įtampą arba galios tipas

Išvada

Galios inverteriai atlieka pagrindinį vaidmenį paverčiant sukauptą arba nuolatinės srovės elektros energiją į tinkamą kintamąją srovę įvairiems įrenginiams ir sistemoms.Jų veikimas priklauso nuo tokių veiksnių kaip bangos formos tipas, galios įvertinimas, efektyvumas, vidinė konstrukcija ir numatomas pritaikymas.Suvokus jų komponentus, veikimą, specifikacijas, privalumus, trūkumus ir praktinį panaudojimą, tampa lengviau suprasti, kaip jie tinka šiuolaikinėms elektros energijos tiekimo sistemoms.Aiškus palyginimas su UPS įrenginiais ir keitikliais taip pat padeda apibrėžti jų unikalią funkciją ir vertę.
