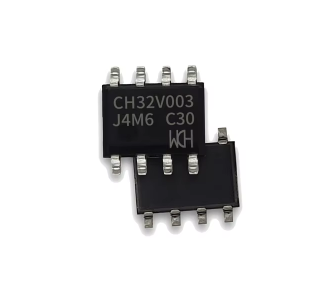

Kodėl CH32V003 yra 32 bitų bendrosios paskirties RISC-V MCU?

„CH32V003“ mikrovaldiklis, pastatytas ant „Qingke RISC-V2A“ architektūros, siūlo universalų ir efektyvų sprendimą šiuolaikinėms pramonės ir vartotojų programoms.Veikimas iki 48MHz dažniu, jis sujungia našumo ir energijos efektyvumą su tokiomis funkcijomis kaip adaptyvaus įtampos suderinamumas, 10 bitų ADC, laikmačiai, DMA valdiklis ir integruoti komponentai, tokie kaip veikimo stiprintuvo palyginimas.Palaikant USART, I2C ir SPI sąsajas, jis klesti plačiomis įtampos diapazonais (3,3 V/5 V) ir temperatūra nuo -40 ° C iki 85 ° C, užtikrinant atsparumą sudėtingoje aplinkoje.Idealiai tinka programoms, pradedant nuo aptakios vartojimo elektronikos iki tvirtų pramoninių sistemų, CH32V003 supaprastina dizainą ir suteikia ekonomišką, patikimą našumą.

Katalogas

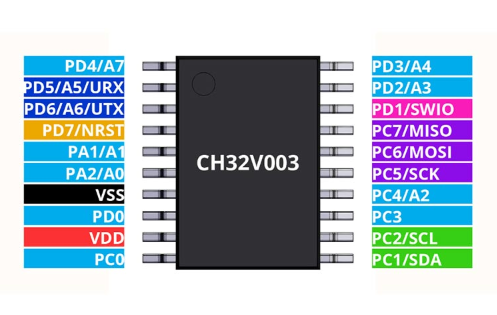

PIN konfigūracija

PIN kodas Nr				PIN vardas	PIN tipo tipas	Pagrindinė funkcija (po iš naujo)	Numatytasis pakaitalas funkcijos	Perdarymas Funkcija
Sop	TSSOP	QFN20	SOP8
	-	0	-	VSS	P	VSS	-	Tietr_2/t1ch4_3
8	1	18	8	PD4	1/o/a	PD4	UCK/T2CHIETR1/A7/ OPO	T2CH4_3/urx_2
9	2	19	8	PD5	I/O/A.	PD5	UTX/A5	T2CH3_3/UTX_2
10	3	20	1	PD6	I/O/A.	PD6	URX/A6	T2CH3_3/UTX_2
11	4	1	-	PD7	I/O/A.	PD7	NRST/T2CH4/OPP1	UCK_1/UCK_2/T2CH4_2
12	5	2	1	PA1	I/O/A.	PA1	Tich2/A1/OPN0	OSCI/TICH2_2
13	6	3	3	PA2	I/O/A.	PA2	Tich2n/A0/Oppo	OSCO/AETR2_1/TICH2N_2
14	7	4	2	VSS	P	VSS	-	-
-	8	5	-	PD0	I/O/A.	PD0	Tichinas/OPN1	SDA_1/UTX_1/TICHIN_2
15	9	6	4	Vdd	P	Vdd	-	-
16	10	7	-	PC0	I/o	PC0	T2CH3	Nss_1/utx_3/t2ch3_2/t1ch3_1
1	11	8	5	PC1	I/O/Ft	PC1	SDA/NSS	T1bkin_1/t2ch4_1/t2ch1etr (2) _2
2	12	9	6	PC2	I/O/Ft	PC2	SCL/URTS/T1BKIN	Aetr_1/t2ch2_1/t1etr_3/urts_1/t1bkin_2
3	13	10	-	PC3	I/o	PC3	Tich3	T1ch1n_1/ucts_1/t1ch3_2/t1ch1n_3
4	14	11	7	PC4	I/O/A.	PC4	Tich4/MCO/A2	T1CH2N_1/T1CH4_2/TICH1_3
-	15	12	-	PC5	I/O/Ft	PC5	SCK/T1etr	/Scl_3/uck_3/t1etr_1/t1ch3_3/sck_1
5	16	13	-	PC6	I/O/Ft	PC6	Mosi	T1ch1_1/ucts_2/sda_2/sda_3/ucts_3/t1ch3n_3/mosi_1
6	17	14	-	PC7	I/o	PC7	Miso	Tich2_1/urts_2/t2ch2_3/urts_3/t1ch2_3/miso_1
7	18	15	8	PD1	I/O/A.	PD1	SWIO/T1CH3N/AETR2	Scl_1/urx_1/t1ch3n_1/t1ch3n_2
-	19	16	-	PD2	I/O/A.	PD2	Tich1/A3	T2CH3_1/T1CH2N_3/T1CH1_2
-	20	17	-	PD3	I/O/A.	PD3	A4/T2CH2/AETR/UCTS	T2CH2_2/T1CH4_1

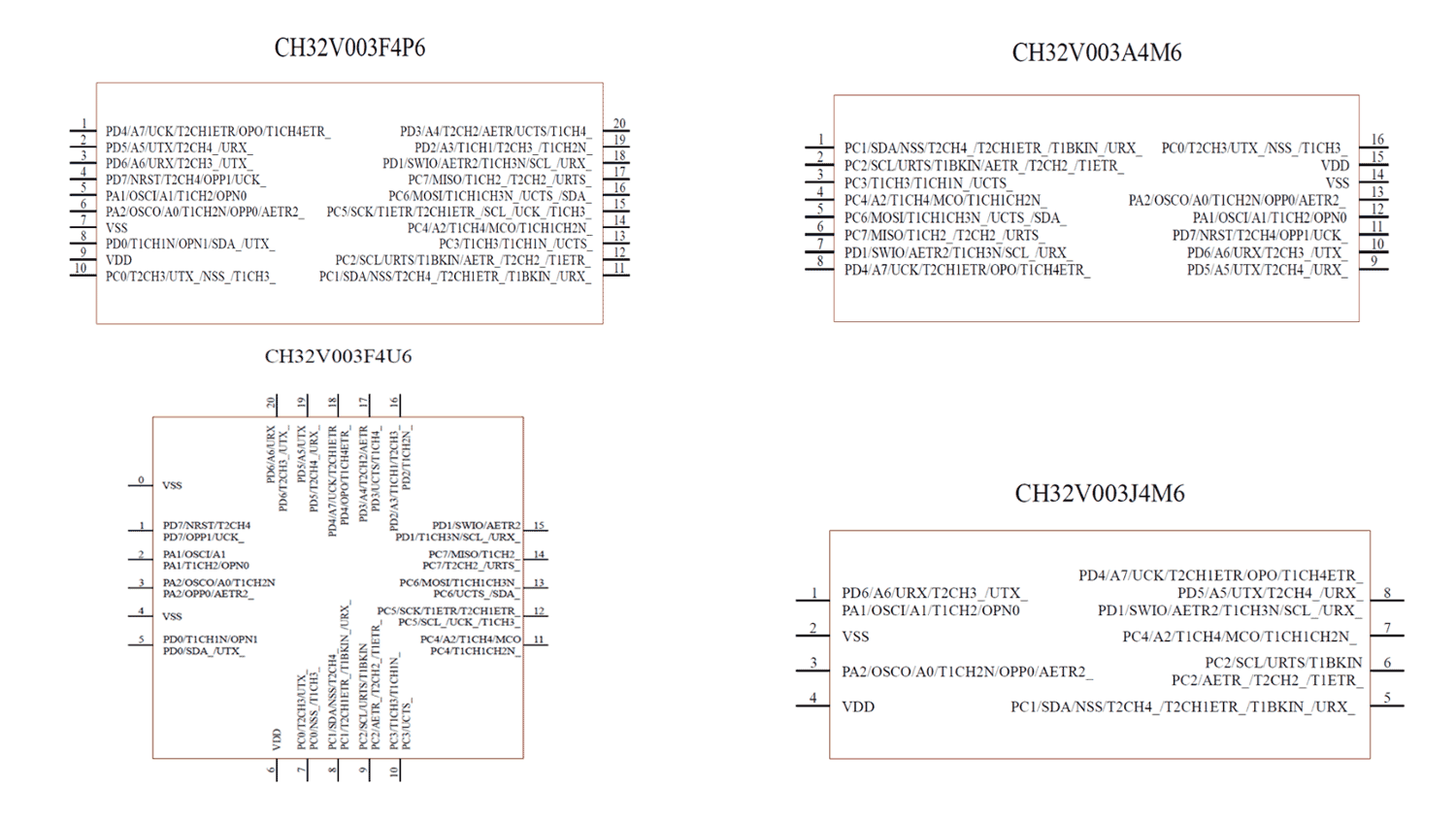

Kiti paketai

• CH32V003F4P6

• CH32V003A4M6

• CH32V003F4U6

• CH32V003J4M6

CH32V003 savybės

Kategorija	Detalės
Šerdis	„Qingke 32 bit Risc-V“ branduolys, RV32EC instrukcijų rinkinys
	Greitas programuojamas pertraukimo valdiklis + aparatinė įranga nutraukti kaminą
	Palaiko 2 lygio pertraukimo lizdus
	Pagrindinis sistemos dažnis: 48 MHz
Atmintis	2KB lakiųjų duomenų saugojimo sritis (SRAM)
	16 kB programos atmintis („Codeflash“)
	1920b įkrovos krautuvas
	64b ne kaupimosi sistemos konfigūracijos atmintis
	64b vartotojo apibrėžta atmintis
Galios valdymas ir mažos galios vartojimas	Sistemos maitinimo šaltinis VDD: 3,3 V arba 5 V
	Mažos galios režimai: miegas, budėjimo režimas
Laikrodis ir atstatymas	Integruotas gamykloje apipjaustytas 24MHz RC osciliatorius
	Integruotas 128 kHz RC osciliatorius
	Greitaeigis išorinis 4 ~ 25MHz osciliatorius
	Įjungimo/žemyn iš naujo, programuojamas įtampos detektorius
DMA valdiklis	1 1 kanalo bendrosios paskirties DMA valdiklio grupė
Žiedinis buferis	7 kanalai, palaiko TIMX/ADC/USART/I2C/SPI
Analoginės savybės	1 OPA ir palyginimo grupė: sujungta su ADC ir Tim2
	1 grupė 10 bitų ADC
	Analoginis įvesties diapazonas: 0 ~ VDD
	8 Išoriniai signalai + 2 Vidiniai signalai
	Palaiko išorinį uždelstą suaktyvinimą
Laikmačiai	1 16 bitų išplėstinės kontrolės laikmatis: negyvos zonos valdymas, Avarinis stabdys, PWM papildomas išėjimas
	1 16 bitų bendrosios paskirties laikmatis: įvesties fiksavimas/išvestis Palyginimas/PWM/Pulso skaičiavimas
	2 budėjimo laikmačiai (nepriklausomas ir langų budėjimas)
	SYSTICK: 32 bitų prekystalis
Ryšio sąsajos	1 USART sąsaja
	1 I2C sąsaja
	1 SPI sąsaja
GPIO uostas	3 GPIO uostų grupės, 18 I/O uostų
	1 žemėlapiai išorinis pertraukimas
Saugumo funkcijos	64 bitų unikalus ID
Derinimo režimas	1 laidų serijinės derinimo sąsaja (SDI)
Pakuotės parinktys	SOP, TSSOP arba QFN

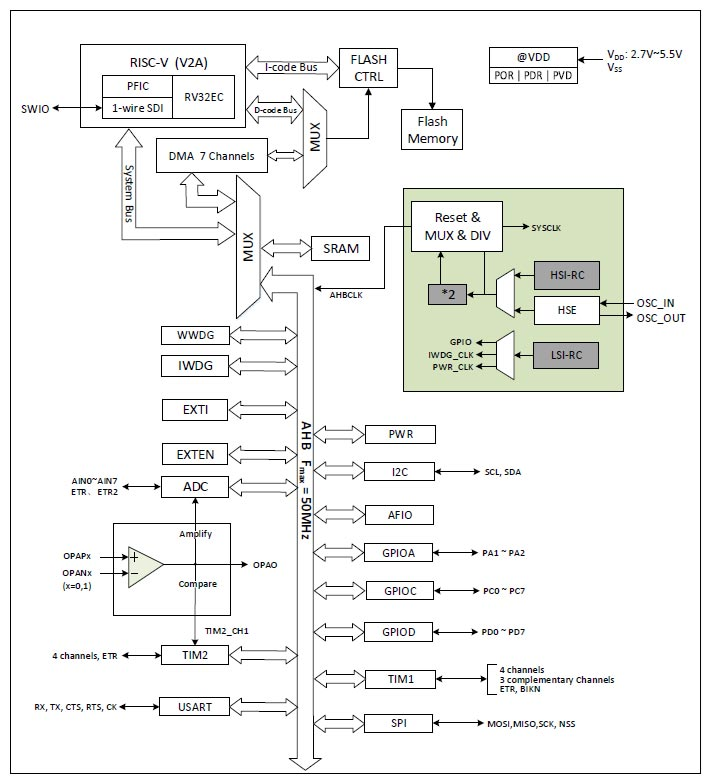

Vidinė bloko schema

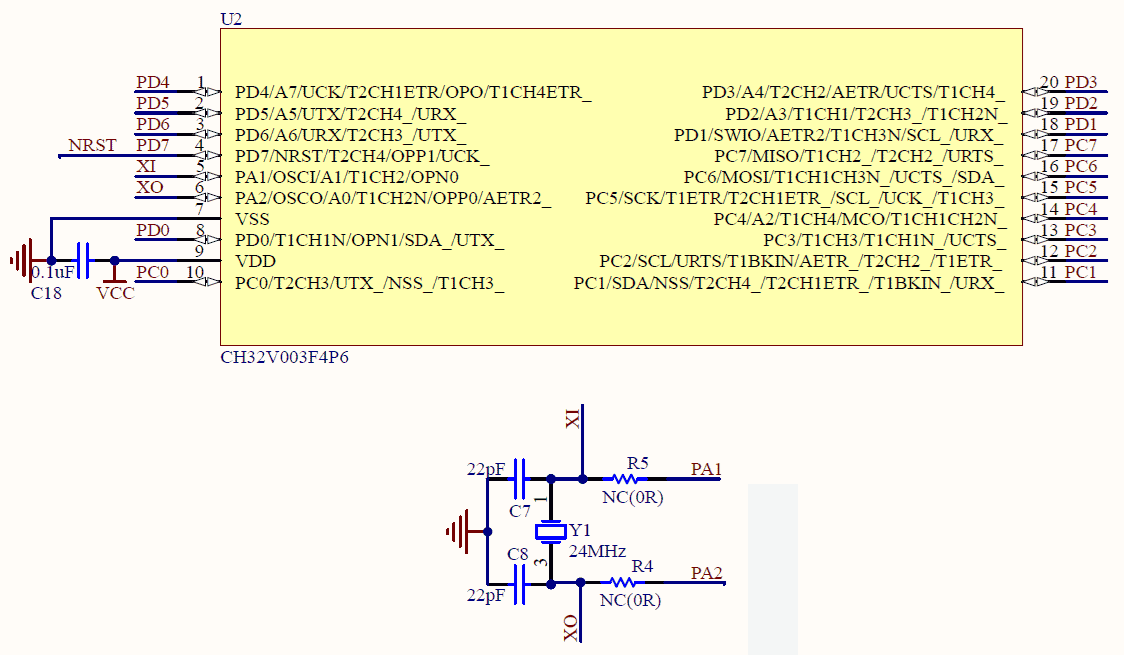

Įtraukus CH32V003 mikrovaldiklį

„CH32V003“ mikrovaldiklis yra sukurtas daugiausia dėmesio skiriant sklandžiai integracijai, reikalaujant tik minimalų komponentų rinkinį, skirtą efektyviam diegimui.Šis nesudėtingas dizaino metodas pabrėžia jo patrauklumą scenarijuose, kur norima supaprastinti įgyvendinimą.Pradinėms operacijoms mikrovaldiklyje naudojamas vidinis RC osciliatorius, pašalindamas išorinių kristalų poreikį.Šis aspektas ne tik sumažina komponentų skaičių, bet ir supaprastina lentos dizainą mažinant išlaidas.

Išdėstymo kontekste turėtumėte sutelkti dėmesį į PCB dizaino optimizavimą, atsižvelgiant į tokius aspektus kaip pėdsakų ilgio tarp mikrovaldiklio ir periferinių įrenginių sumažinimas.Praktinės įžvalgos rodo, kad signalo vientisumo ir efektyvaus galios pasiskirstymo prioritetų nustatymas padidina bendrą sistemos našumą ir patikimumą.

Konstruojant sistemas naudojant CH32V003, pasinaudojant jos būdingomis savybėmis, suteikiami aiškūs pranašumai.Pvz., Naudojant vidinį osciliatorių, gali prisidėti prie elektromagnetinių trukdžių, kurie yra svarbūs tokiems sutrikimams, yra svarbūs.Be to, jei tikslus tikslumo laikas nėra prioritetas, išorinio kristalo praleidimas lemia dizainus, kurie yra mažiau jautrūs mechaniniams įtempiams ir dažnio pokyčiams, kuriems įtakos turi temperatūros pokyčiai.

CH32V003 programos

„CH32V003“ plačiai apima įvairius scenarijus, daugiausia, kai kalbama apie biudžetą jautrią vartotojišką elektroniką, tokią kaip USB žaidimų skydeliai ir valdikliai.Jo aptakus dizainas ir efektyvus funkcionalumas gerai patenkina šių įtaisų poreikius, kuriuose prioritetas yra kompaktiškumas ir efektyvus energijos vartojimas.

Vartojimo elektronika

Konkurencingoje vartojimo elektronikos aplinkoje CH32V003 yra puikus komponentas.Įvairūs įrenginiai panaudoja savo galimybes pasiūlyti sustiprintą patirtį ir jūsų norą.

• USB „GamePads“: Žaidimo valdikliams, reikalaujantiems nepertraukiamos sąveikos, CH32V003 siūlo tvirtą apdorojimo galią.Šis stiprumas įgalina sklandų komandų vykdymą, dinamišką svaiginančią žaidimų patirtį.Galite ieškoti reaguojančių ir ilgalaikių prietaisų, lūkesčių, patenkintų integruojant šį mikrovaldiklį.

• Nuotoliniai valdikliai: Nuo išmaniųjų namų sistemų iki pramogų centrų, nuotolinio valdymo pultams reikalingi veiksmingi mikrovaldikliai, tokie kaip CH32V003.Mažas dydis palaiko integraciją į aptakius ir ergonomiškus dizainus, populiarius šiuolaikiškai.Tokia integracija užtikrina naudingumo ir komforto susiliejimą, patenkinant jūsų norus šiuolaikiniam funkcionalumui.

Pramoninės sąsajos programos

Be vartotojų orientuotų programų, CH32V003 pritaikomumas yra naudingas pramoninėse srityse, kurioms reikalingas patikimas duomenų valdymas ir kontrolės galimybės.Scenarijuose, kuriuose veiklos rezultatai yra pagrindiniai, tačiau biudžetai yra dideli, jo panaudojimas teikia strateginę naudą.

• Stebėjimo sistemos: Stebėjimo sistemų srityje, kur rimtas pastovus našumas ir mažai energijos vartojimas yra rimtas, įtraukiant CH32V003 palaiko veiklos sėkmę.Jo suderinamumas su įvairiais jutikliais ir komunikacijos protokolais pabrėžia jo universalumo ir plataus taikymo spektrą.

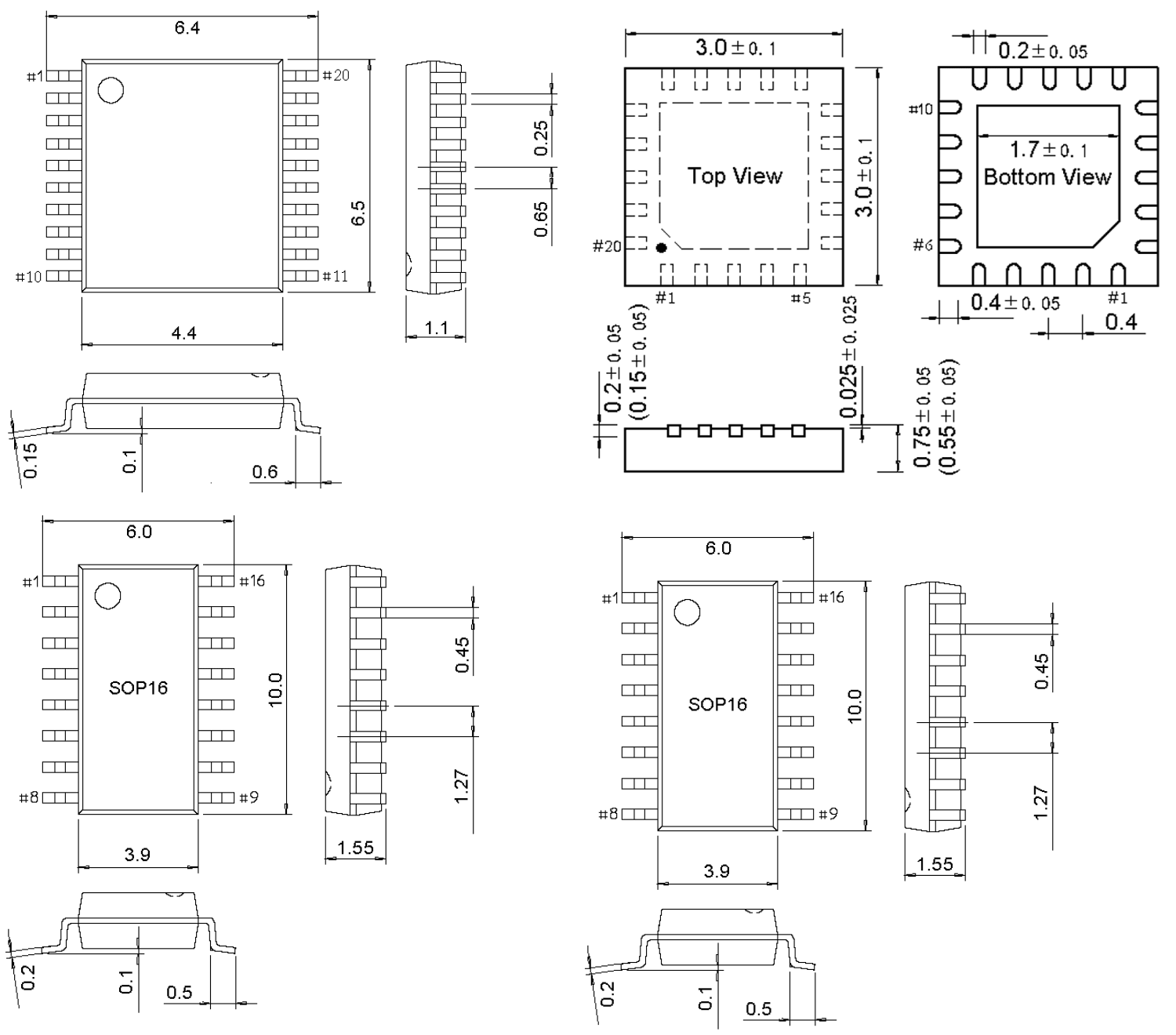

2D modelis ir CH32V003 matmenys
