Pasiekti maksimalų našumą naudojant maksimalios galios perdavimo teoremą

Maksimalios galios perdavimo teorema paaiškina, kaip energija iš šaltinio, pavyzdžiui, akumuliatorius ar generatorius, teka į prijungtą apkrovą.Tai parodo tikslią sąlygą, kai apkrova gauna daugiausia galios.Šiame straipsnyje aprašoma, ką reiškia teorema, kaip ji veikia tiek DC, tiek AC grandinėse, jos įrodymas, jo realaus gyvenimo programos ir jos pranašumai bei trūkumai.Pabaigoje pamatysite, kaip šis principas padeda tokiose sistemose kaip saulės baterijos, radijo imtuvai, garsiakalbiai ir net belaidis įkrovimas.

Katalogas

Ką reiškia maksimalios galios perdavimo teorema

Maksimalios galios perdavimo teorema apibūdina, kaip šaltinis tiekia galią prijungtai apkrovai ir sąlygai pagal kurią apkrova gauna didžiausią galios kiekį.Kiekvienas praktiškas Šaltinis, pavyzdžiui, akumuliatorius ar generatorius, turi vidinį pasipriešinimą, kuris sumažina Apkrovos pasiekiamos energijos kiekis.Teorema teigia, kad krovinys bus Gaukite maksimalią galimą galią, kai jos pasipriešinimas 𝑅_𝐿 yra tiksliai lygus šaltinio vidiniam pasipriešinimui 𝑅_𝑆(arba Thevenino pasipriešinimas 𝑅_𝑇ℎ).

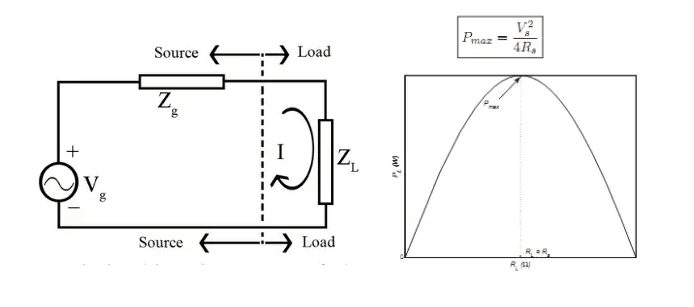

1 paveikslas: Maksimalios galios perdavimo teorema

Naudojant Thevenino teoremą, bet kuri nuolatinės srovės maitinimo sistema gali būti modeliuojama kaip a įtampos šaltinis 𝑉_𝑇ℎ iš eilės su pasipriešinimu 𝑅_𝑇ℎ.Tai supaprastina Analizė ir leidžia lengvai apskaičiuoti galios perdavimą.Pasak Ohmo Įstatymas, įkrovos galia yra:

$$P=I^2{R}_L$$

kur 𝐼 yra grandinės srovė. Pakeitus „Thevenin“ lygiavertę grandinę, galia, perkelta į apkrovą tampa:

$$P_L={\left(\frac{V_{Th}}{R_{Th}+R_L}\right)}^2\times R_L$$

Ši lygtis pasiekia maksimalią vertę, kai 𝑅𝐿 = 𝑅𝑇ℎ.Šiuo metu įtampa per apkrovą yra pusė šaltinio Įtampa, o didžiausia galia tiekiama į apkrovą.

2 paveikslas: Maksimalaus galios perdavimo iliustracinis pavyzdys

Grafinis šio principo vaizdas parodo tai Maitinimo kreivė didėja didėjant apkrovai, pasiekia smailę esant 𝑅𝐿 = 𝑅𝑇ℎ, o po to krinta, kai pasipriešinimas didėja.Tai aiškiai iliustruoja, kad yra tik vienas balanso taškas, kuriame apkrova ištraukia Maksimali galia iš šaltinio.

Todėl pasiekus maksimalų galios perdavimą reikia tiksliai suderinti atsparumą apkrovai, kad jis atitiktų šaltinio vidinį pasipriešinimas.Nors ši sąlyga užtikrina optimalų energijos tiekimą, ji to nedaro būtinai maksimaliai padidinti efektyvumą, o tai yra svarbūs inžinieriai inžinieriai Apsvarstykite praktines programas.

Maksimalaus galios perdavimo pavyzdys

Norėdami suprasti praktinį maksimalios galios perdavimo teoremos taikymą, išnagrinėkime thevenino ekvivalento grandinę.Nustatykite thevenino pasipriešinimą esant 0,8 omo.Optimaliam energijos perdavimui atsparumas apkrovai taip pat turėtų būti 0,8 omo.Šiomis sąlygomis grandinė pasiekia maždaug 39,2 vatų galios išėjimą.

Dabar apsvarstykite, kas nutinka keičiant atsparumą apkrovai.Jei pakoreguosite jį iki 0,5 omų arba 1,1 omų, galios išsklaidymas žymiai pasikeičia.Esant 0,5 omo, grandinėje padidėja srovės, bet mažesnio efektyvumo padidėjimas dėl didesnio įtampos kritimo per vidinę varžą.Esant 1,1 omo, srovės srautas mažėja, todėl sumažėja galios išsisklaidymas.Tai rodo, kad galios išėjimas yra maksimalus tik tada, kai atsparumas apkrovai atitinka šaltinio pasipriešinimą.

Teorema nėra tik teorinė;Tai yra dinamiška projektuojant efektyvias galios sistemas.Pavyzdžiui, radijo siųstuvo dizaine, suderinant siųstuvo išėjimo varžą su antenos varža, maksimaliai padidina signalo stiprumą ir diapazoną.Saulės energijos sistemose su tinklelį pririšti keitikliai turi atitikti keitiklio išvesties varžą su tinklo varža, kad optimizuotų galios perdavimą, padidinant saulės įrenginių efektyvumą ir patikimumą.

Supratimas apie kompromisą: maksimali energija ir maksimalus efektyvumas

Maksimalios galios perdavimo teorema išskiria maksimalų galios perdavimo ir maksimalaus efektyvumo pasiekimą, ypač kintamos srovės energijos sistemose.Kintamosios srovės galios paskirstyme tikslas yra padidinti efektyvumą, o tai reikalauja mažesnės generatoriaus varžos, palyginti su apkrovos varža.Šis požiūris skiriasi nuo teoremos gairių, dėl kurių patariama suderinti optimalaus energijos perdavimo varžus.

3 paveikslas: garso sistemos

Didelio tikslumo garso sistemose svarbu išlaikyti mažą stiprintuvų išėjimo varžą, palyginti su didesne garsiakalbio apkrovos varža.Ši sąranka sumažina galios praradimą ir išsaugo garso kokybę, parodydamas nukrypimą nuo teoremos rekomendacijos maksimaliai perduoti energiją.

4 paveikslas: RF stiprintuvai

RF stiprintuvams, kai mažas triukšmas yra rizikingas, inžinieriai dažnai naudoja varžos neatitikimą.Ši strategija sumažina triukšmo trukdžius, priešingai nei teoremos pasiūlymai.Maksimalios galios perdavimo teoremoje pagrindinis dėmesys skiriamas maksimaliam galios išėjimui, tačiau neatsižvelgiama į efektyvumą ar triukšmą, kuris yra labiau reikalingas šiuose scenarijuose.

Atidengia maksimalaus energijos perdavimo formulę

Maksimalios galios perdavimo teoremos pagrindas yra paprasta matematinė išraiška, jungianti išvesties galią per apkrovą (P_L） Į nuolatinės srovės šaltinio charakteristikas ir apkrovos atsparumą (R_L） Formulė yra:

$$P_L={\left(\frac{V_{Th}}{R_{Th}+R_L}\right)}^2\times R_L$$

Čia V_Th yra lygiavertė įtampa irR_Th yra thevenino ekvivalentas šaltinio pasipriešinimas.Ši formulė reikalinga norint nustatyti optimalias energijos perdavimo sąlygas.

Norėdami rasti maksimalaus energijos perdavimo sąlygas, mes naudojame „Calculus“.Nustatant galios lygties išvestį $\frac{d{P}_L}{d{R}_L}$iki nulio matome, kad maksimalus galios perdavimas įvyksta, kai atsparumas apkrovai R_L prilygsta thevenino pasipriešinimui R_Th .Tai užtikrina, kad įtampa per apkrovą yra pusė šaltinio įtampos, todėl pateiktoje grandinės konfigūracijoje bus efektyviausias energijos tiekimas.

Išsamus maksimalios galios perdavimo teoremos įrodymas ir analizė

Maksimalios galios perdavimo teoremos įrodymas laikomas vienu iš galutinių skaičiavimų pritaikymo elektros inžinerijoje.Procesas prasideda konvertuojant bet kurią grandinę į jos „Thevenin“ ekvivalentą.Tai supaprastina grandinę į vieną įtampos šaltinį (V_Th) ir serijos pasipriešinimas (R_Th).

Teorema teigia, kad galia išsisklaidė per apkrovos rezistorių (R_L） Yra maksimaliai padidintas tam tikromis sąlygomis.Pirmiausia nustatome galios išsklaidymo formulę:

Norėdami nustatyti maksimalios galios sąlygą, mes imame išvestinį P_LdėlR_L ir nustatykite jį į nulį:

Išspręsdami šią lygtį per diferenciaciją ir algebrinį supaprastinimą, mes pastebime, kad taiR_L=R_Th yra maksimalaus galios perdavimo taškas.Tai reiškia, kad atsparumas apkrovai, kuris maksimaliai padidina galios perdavimą, yra lygus šaltinio atsparumui theveninui.Tolesnis patikrinimas, pavyzdžiui, antrasis išvestinis testas ar funkcijos brėžinys, patvirtina, kadR_L=R_Th Galios išsisklaidymas pasiekia savo smailę.

Norėdami geriau iliustruoti šią išvadą, mes galime pritaikyti maksimalios galios perdavimo teoremą abiem DC grandinės ir AC grandinės.

DC grandinės

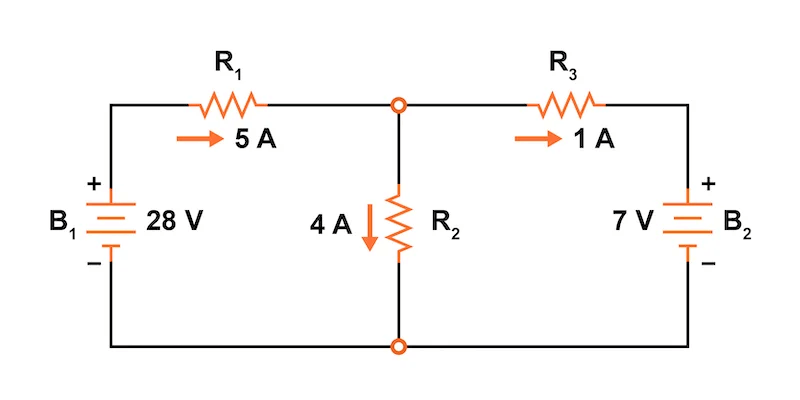

5 paveikslas. Didžiausias galios perdavimas nuolatinės srovės grandinėse

DC grandinėse šaltinis paprastai yra atstovaujamas pastovaus įtampos šaltiniu, turinčiu vidinį pasipriešinimą.Kai Apkrovos atsparumas 𝑅_𝐿 atitinka šaltinio pasipriešinimą 𝑅_𝑇ℎ, krovinys gauna maksimalią galią, o bendras efektyvumas yra apie 50%.

AC grandinės

6 paveikslas. Didžiausias galios perdavimas kintamos grandinėse

AC grandinėse varža tampa būtina.Maksimalaus energijos perdavimo sąlyga yra:

Kur ${Z^{*}}_{Th}$ yra sudėtingas tevenino ekvivalento varžos konjugatas.Tai reiškia, kad tikroji apkrovos varžos dalis yra lygi realiajai šaltinio varžos daliai, o įsivaizduojama dalis yra priešinga ženkle.Per konjuguotą atitikimą grandinė pasiekia maksimalų galios perdavimą, sumažina reaktyviąją galią ir užtikrina sistemos stabilumą bei efektyvumą.

Vertinant maksimalaus galios perdavimo scenarijų efektyvumą

Esant maksimalioms energijos perdavimo sąlygoms, Efektyvumas vaidina kritinį vaidmenį.Originalioje diskusijoje pažymėta, kad efektyvumas yra ribotas, tačiau neįtraukė matematinio paaiškinimo.Padaryti Analizė baigta, efektyvumą galime gauti remdamiesi „Thévenin“ ekvivalentu grandinė.

Efektyvumas 𝜂 yra apibrėžtas kaip galios, tiekiamos apkrovai, santykis (𝑃_𝐿) iki visos šaltinio sukuriamos galios:

$$\eta =\frac{R_L}{R_L+R_{Th}}$$

Kai atsparumas apkrovai yra lygus Šaltinio atsparumas theveninui (𝑅_𝐿 = 𝑅_𝑇ℎ), efektyvumas tampa:

$$\eta =\frac{R_{Th}}{R_{Th}+R_{Th}}=\frac{1}{2}=50\%$$

Tai aiškiai parodo, kad Maksimalus energijos perdavimas, tik pusė visos turimos galios tiekiama į Apkrova, o kita pusė išsisklaido šaltinio pasipriešinime.

Privalumai ir trūkumai

Privalumai	Trūkumai & Apribojimai
Užtikrina, kad maksimalus turimas Galia tiekiama į krovinį, kai apkrova atitinka šaltinio pasipriešinimą	Efektyvumas yra ribojamas iki 50 procentų maksimalaus galios perdavimo taškas
Ypač supaprastina grandinės dizainą Ryšių ir signalo perdavimo sistemose, kur yra maksimalus energijos tiekimas būtinas	Teorema taikoma tik tiesinei ir dvišaliai tinklai;Tai negalioja netiesinėse ar vienašališkose sistemose
Leidžia įvertinti Našumas skirtinguose veikimo taškuose, o tai padeda suprasti grandinės elgesys	Reikalauja tikslių ir stabilių žinių tiek šaltinio, tiek apkrovos verčių, kurios gali pasikeisti atliekant realaus pasaulio veikimą
Pagerina signalo vientisumą jautriai sistemos, tokios kaip RF ir garso grandinės, užkertant kelią atspindžiams ir Maksimalus signalo pristatymas	Netinka sistemoms, orientuotos į sistemas Efektyvumas ar didelio masto energijos tiekimas dėl didelio energijos praradimo Vidinis pasipriešinimas

Maksimalios galios perdavimo teoremos taikymas

Maksimalios galios perdavimo teorema vaidina rimtą vaidmenį didinant efektyvumą ir našumą įvairiose technologijose, ypač elektroniniuose įrenginiuose, saulės kolektorių sistemose ir garso sistemose, kur reikia optimalaus varžos suderinimo.

Antenos varžos atitikimas belaidžio ryšio srityje

7 paveikslas. Antenos varžos atitikimas

Radijo ryšių sistemose maksimalus Galios perdavimas įvyksta, kai siųstuvo išėjimo varža suderinama su Antenos varža.Tai apsaugo nuo atspindžių, kurie siunčia dalį signalo Atgal į siųstuvą.Tinkamas suderinimas užtikrina, kad antena spinduliuoja visas signalas, pagerinantis perdavimo stiprumą ir sumažinant riziką Siųstuvo žala.

Galios optimizavimas elektroniniuose įrenginiuose

8 paveikslas: Elektroniniai prietaisai

Elektroniniuose prietaisuose teorema užtikrina, kad galios stiprintuvai tiekia maksimalią galią apkrovai.Pavyzdžiui, belaidžio ryšio sistemose inžinieriai atidžiai suderina siųstuvo varžą su antenos varža, kad sumažintų galios nuostolius ir padidintų signalo efektyvumą.Praktinių operacijų metu inžinieriai naudoja tinklo analizatorius, norėdami įvertinti ir koreguoti varžą, suderinti komponentus, tokius kaip induktoriai ir kondensatoriai, kad pasiektų norimą atitiktį.Šie koregavimai daro didelę įtaką bendram našumui, pabrėžiant teoremos svarbą realaus pasaulio programose.

Maksimalus galios taškų stebėjimas saulės kolektorių sistemose

9 paveikslas: Saulės skydų sistemos

Saulės skydų sistemose maksimali energijos perdavimo teorema optimizuoja energijos konversiją.Saulės skydelio galia priklauso nuo keitiklio ar įkrovimo valdiklio pateiktos apkrovos varžos.Inžinieriai naudoja maksimalų galios taškų sekimo (MPPT) algoritmus, kad dinamiškai sureguliuotų apkrovos varžą, kad atitiktų skydelio vidinę varžą, užtikrindami maksimalų galios ištraukimą kintančiomis saulės šviesos sąlygomis.Tai apima nuolatinius stebėjimo ir realaus laiko koregavimus, reikalaujančius modernių programinės įrangos algoritmų ir duomenų analizės.Atsižvelgiant į subtilius saulės spindulių ir temperatūros pokyčius, šis procesas yra sudėtingas ir raktas į efektyvumą.

Aukštos kokybės garso garso sistemų varža

10 paveikslas: garso sistemos

Garso sistemose tinkamas varžos atitikimas yra dinamiškas aukštos kokybės garso išvestis.Garso inžinieriai naudoja teoremą, kad atitiktų garsiakalbių varžą su stiprintuvais, užtikrindami maksimalų energijos perdavimą ir sumažinant skaidraus garso iškraipymus.Sąrankos metu inžinieriai naudoja tokius įrankius kaip varžos tiltai ir garso analizatoriai, kad sureguliuotų sistemą.Šis tikslus suderinimas dažnai apima krosoverio tinklų koregavimą ir tinkamų garsiakalbių kabelių pasirinkimą, parodant detalių svarbą siekiant aukštesnės garso kokybės.

Efektyvus belaidžio energijos perdavimas įkrovimo trinkelėse

11 paveikslas. Galios perdavimas įkrovimo trinkelėmis

Belaidžio įkrovimo ir panašiose sistemose, Efektyvumas priklauso nuo perdavimo ir gavimo santykio ritės.Impedancijos suderinimas tarp abiejų pusių pagerina energijos perdavimą, Leidžiant tokiems įrenginiams kaip įkrovimo trinkelės, kad būtų galima tiekti stabilią galią per mažą atstumai.Neatliekant, įvyksta dideli nuostoliai, sumažinant įkrovimo greitį ir bendras pasirodymas.

Tinklo problemų sprendimas naudojant maksimalios galios perdavimo teoremą

Maksimalios energijos perdavimo teoremą galima pritaikyti tinklo analizėje, siekiant optimizuoti energijos tiekimą.Procesas yra paprastas:
2. Apskaičiuokite thevenino pasipriešinimą (RTH) pakeisdami šaltinius ir supaprastindami grandinę.
3. Suderinkite atsparumą apkrovai (Rload ≈ RTH), kad pasiektumėte maksimalų galios perdavimą.
4. Patikrinkite našumą atlikdami pagrindinius įtampos, srovės ir galios matavimus.

12 paveikslas: Perdavimo linijos aspektai

Išvada

Rodo maksimalios galios perdavimo teoremą Jūs esate pusiausvyros taškas, kuriame apkrova gali pritraukti didžiausią galią iš šaltinio.Tai Veikia tiek DC, tiek AC sistemose ir turi aiškias sąlygas kiekvienam.DC, The Apkrova atitinka šaltinio pasipriešinimą.AC apkrovos varža turi būti Sudėtingas šaltinio varžos konjugatas.Nors tai užtikrina, kad krovinys gautų Daugiausia galios, efektyvumas yra 50 procentų.Teorema yra plačiai naudojama Antenos, saulės sistemos, garso įrenginiai ir belaidis įkrovimas, siekiant pagerinti našumą ir sumažinti nuostolius.Tai išlieka praktiniu vadovu tiek paprastu, tiek pažengusiu grandinės.
