Paaiškinta pagrindinio tranzistoriaus stiprintuvo grandinė

Jei kada nors norėjote sukurti savo stiprintuvą naudodami paprastas dalis, bendra emitterio tranzistoriaus grandinė yra puiki vieta pradėti.Tai lengva suprasti, gerai veikia tiek logikos, tiek garso signalus, ir jam nereikia jokių sudėtingų įrankių ar pažangios matematikos.Sužinosite, kaip padaryti mažus signalus stipresnius, kaip pasirinkti tinkamus komponentus ir kaip išbandyti savo grandinę, kai ji bus pastatyta.Šis vadovas aiškiai ir draugiškai eina per laiptelius, kad galėtumėte sekti kartu nepasiklydę.Taip pat pamatysite, kaip patobulinti pagrindinį dizainą, kad jūsų stiprintuvas būtų stabilesnis ir galingesnis.Nesvarbu, ar jūs tik pradedate, ar bandote patobulinti savo įgūdžius, tai yra tvirtas įvadas į praktinę ir lanksčią grandinę.Turėdami šiek tiek praktikos, jūs greitai sukursite ir pritaikysite savo stiprintuvus.

Katalogas

1 paveikslas. Emitterio tranzistoriaus grandinė

Emitterio tranzistoriaus grandinė

bendras emiteris Stiprintuvas yra viena populiariausių tranzistorių grandinių, su kuriomis susidursite.Jis naudojamas daugelyje elektroninių prietaisų, nes siūlo Geras pelnas ir yra gana paprasta sudėti.Geros žinios yra tai, kad jums nereikia būti ekspertu, kuris ją suprojektuos.Turėdami tik keletą aiškių veiksmų ir šiek tiek supratimo, galite suprojektuoti patikimą ir efektyvią grandinę, kuri gerai tinka daugeliui programų.

Šis stiprintuvo dizainas tampa prieinamas, koks tiesus matematika.Jums nebus priblokšta sudėtingų formulių.Keletas paprastų skaičiavimų naudojant Ohmo įstatymas ir pagrindinės tranzistoriaus savybės gali nukreipti jus į tinkamą rezistoriaus ir kondensatoriaus vertes.Kai tik pakabinsite procesą, dalys tampa daug lengviau, ypač todėl, kad dažnai galite pasirinkti standartines rezistoriaus vertes neišmesdami grandinės.

Tokio tipo stiprintuve taip pat yra daug lankstumo.Galite pradėti nuo labai paprastos versijos - pagrindinės Loginis buferis arba išvesties tvarkyklė—As, naudojamas tik tranzistorius, rezistorius į įvestį ir kitą kolektoriuje.Net tokiu pagrindine forma grandinė gali būti naudinga, ypač kai reikia konvertuoti signalą iš aukšto į žemą arba atvirkščiai.Taip yra todėl apverčia signalą: Kai įvestis pakyla aukštai, išėjimas sumažėja.

Jei norite žengti viską dar toliau, galite pridėti keletą papildomų dalių.Tai apima kondensatorius, skirtus valdyti kintamosios srovės signalus ir rezistorius, kad padėtų nustatyti teisingą tranzistoriaus darbo tašką.An Emitterio aplinkkelio kondensatorius Taip pat galima pridėti, kad pagerintumėte kintamosios srovės signalų padidėjimą.Šie papildymai nepadaro grandinės daug sudėtingesnės, tačiau jie suteikia jums geriau valdyti, kaip veikia stiprintuvas.Vos šiek tiek praktikos ir pateisinimo galėsite suprojektuoti versiją, kuri gerai atitiktų jūsų specifinius poreikius.

Paprasta bendroji emiterio grandinė loginiams signalams

Šio tipo Bendroji emiterio grandinė tikriausiai yra vienas iš Lengviausios tranzistoriaus grandinės Galite kurti.Jis dažnai naudojamas kaip paprastas Loginis buferis arba signalas keitiklis, ir tai yra puikus atspirties taškas, jei jūs tik patenkate į tranzistorių pagrįstą elektroniką.Sąranka yra minimali - jums reikia tik a tranzistorius, vienas Rezistorius Prijungtas prie įvesties (tranzistoriaus pagrindas) ir kitas Rezistorius, prijungtas prie kolektoriaus.Net ir turėdamas tik šias keletą dalių, grandinė daro kažką gana naudingo.

įvesties rezistorius padeda kontroliuojant srovės kiekį, kuris patenka į tranzistoriaus pagrindą.Tai neleidžia per daug srovės sugadinti tranzistorių ar paveikti kitas jūsų grandinės dalis.Tuo tarpu Kolekcionierių rezistorius vaidina kitokį vaidmenį.Tai kur Išėjimo įtampa yra sukurta.Kai tranzistorius įsijungia, srovė teka per jį, o kolektoriaus įtampa sumažėja, sukuriant a Žemas signalas išėjimo.

Tai, kaip veikia grandinė, yra paprasta, bet protinga.Kai įvesties signalas yra didelis- tarkime iš loginių vartų ar mikrovaldiklio - ji stumia mažą srovę į tranzistoriaus pagrindą.Ši maža bazinė srovė leidžia a Didesnė srovė srautas Nuo kolekcininko iki emiterio, tranzistoriaus įjungimo „įjungtas“.Kai tai atsitiks, kolekcionieriaus įtampa nukrenta arti nulio, o jūs gaunate a Žemas išėjimas.Kitaip tariant, didelis įvestis suteikia a Žemas išėjimas, kuris vadinamas inversija arba fazės pasikeitimas.Tai yra Pagrindinė funkcija bendrojo emiterio stiprintuvo.

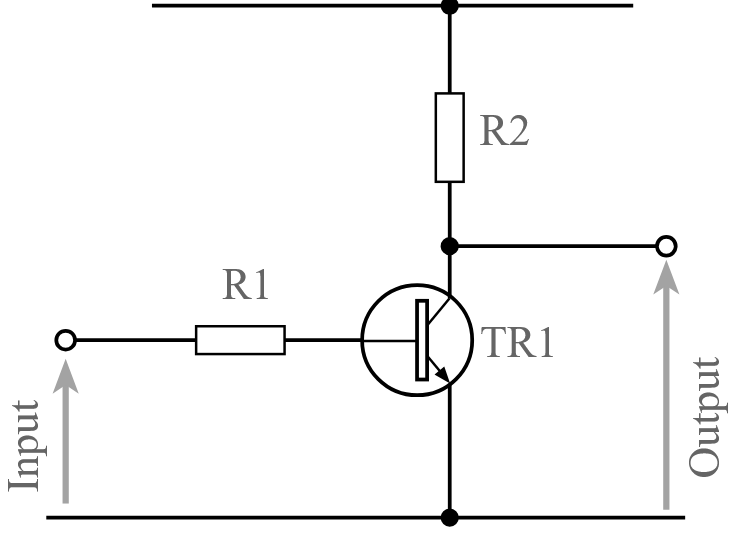

2 paveikslas. Pagrindinis bendrojo emiterio tranzistoriaus stiprintuvas loginiam naudojimui

Tokia grandinė yra labai patogi, kai norite Važiuokite žemu signalo įrenginiu ar reikia pamainos lygiai tarp skirtingų skaitmeninės sistemos dalių.Pavyzdžiui, jis gali būti naudojamas kontroliuoti šviesos diodą arba veikti kaip paprastas Logikos ICS sąsaja.Tai greitai pastatytiAr Lengva suprasti, ir Nelieka daug vietos arba galia.Taigi, jei kuriate loginio lygio grandinę ir jums reikia a Patikimas perjungimo etapas, ši įprasta emiterio sąranka yra a protinga ir paprasta parinktis.

Pagrindinio logikos stiprintuvo dizaino vadovas žingsnis po žingsnio

Sukurti įprastą emiterio logikos stiprintuvą lengva, kai jį suskaidote į paprastus veiksmus.Ši vadovo dalis padeda išsirinkti reikiamąsias dalis ir išsiaiškinti jų vertes, kad jūsų grandinė veiktų taip, kaip turėtų.Kiekviename žingsnyje pagrindinis dėmesys skiriamas vienai sąrankos daliai, todėl ją lengva sekti.

• Pasirinkite tinkamą tranzistorių

Pradėkite rinkdami tranzistorių, tinkantį jūsų projektui.Pagalvokite apie tai, kiek srovės jūsų grandinė naudos ir kaip greitai tranzistoriui reikia, kad būtų įjungtas ir išjungtas.Loginėse grandinėse greitas perjungimas yra svarbus, todėl perjungimo tranzistorius paprastai yra geriausias pasirinkimas.Įsitikinkite, kad ji gali sutvarkyti įtampą tarp kolektoriaus ir emiterio.Taip pat patikrinkite dabartinį jo padidėjimą (parodytą kaip β arba HFE).Tai nurodo, kiek bazinės srovės reikia norint valdyti tranzistorių.Didesnis pelnas reiškia, kad jums reikės mažiau bazinės srovės, tačiau visada saugiau planuoti mažesnį pelną.

• Raskite kolektoriaus rezistorių

Kolektoriaus rezistorius nustato išėjimo įtampą, kai tranzistorius įjungtas arba išjungtas.Norėdami išsiaiškinti savo vertę, pirmiausia turite žinoti, kiek reikia jūsų apkrovos.Tada, naudodamiesi Ohmo įstatymu (r = V / i), galite apskaičiuoti rezistoriaus vertę.Pvz., Jei turite 5 V maitinimo šaltinį ir norite 5 mA srovės, jums reikės 1KΩ rezistoriaus (5 V ÷ 0,005a).Puiku suapvalinti jį iki artimiausios standartinės rezistoriaus vertės.

• Raskite pagrindinį rezistorių

Norėdami visiškai įjungti tranzistorių, jam reikia pakankamai srovės.Padalinkite kolektoriaus srovę iš stiprinimo (β), kad rastumėte bazinę srovę.Tada naudokite įtampos skirtumą tarp jūsų įvesties ir bazinio emitro įtampos (paprastai apie 0,6 V silicio tranzistoriams), kad rastumėte rezistoriaus vertę.Pavyzdžiui, jei jūsų įvestis yra 5 V ir norite 0,25 mA bazėje, rezistorius turėtų būti (5 V - 0,6 V) ÷ 0,00025a = 17,6 kΩ.Tai galite suapvalinti iki netoliese esančios standartinės vertės, pavyzdžiui, 18kΩ.

• Dar kartą patikrinkite viską

Prieš baigdami, grįžkite atgal ir patikrinkite visus savo numerius.Įsitikinkite, kad tranzistorius gali valdyti srovę ir įtampą.Patikrinkite, ar išėjimo įtampa nukrito pakankamai žemai, kai ji įjungta, ir kad jūsų įvesties šaltinis gali suteikti reikalingą bazinės srovės.Be to, patvirtinkite, kad jūsų rezistoriai yra standartinės vertės ir gali valdyti galią per daug nepaisydami.Jei kas nors atrodo išjungta, sureguliuokite jį ir perskaičiuokite.Greitas čekis dabar gali sutaupyti daug laiko vėliau.

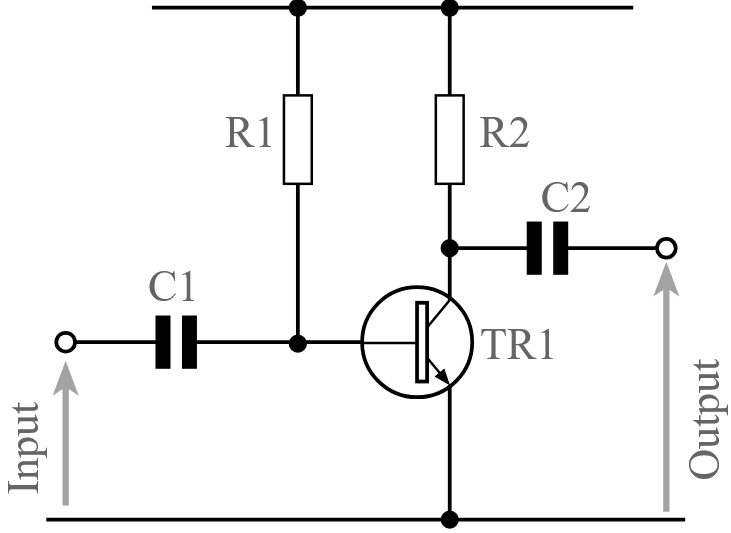

Paprastas AC-sujungtas bendro emiterio stiprintuvas

Ši bendro emiterio stiprintuvo versija apima a Sukabinimo kondensatorius, todėl jis labiau tinka dirbti Kintamosios srovės signalai kaip garso ar kitos kintančios įtampos įėjimai.Kondensatorius dedamas į įvestį Užblokuokite bet kurią nuolatinės srovės įtampą Tai gali kilti iš ankstesnio etapo, leidžiant tik AC signalo dalis praeiti pro.Ši sąranka padeda, kai norite sustiprinti signalus, kurie laikui bėgant skiriasi, nedarant įtakos DC šališkumas tranzistoriaus.

Tačiau šis dizainas naudojamas tik vienas rezistorius, skirtas šalims tranzistoriaus.Nors tai viskas paprasta, tai taip pat reiškia tranzistorių Veiklos taškas, arba DC šališkumas, nėra labai stabilus.Taip yra todėl, kad šališkumas labai priklauso nuo tranzistoriaus Dabartinis pelnas (β), kuris gali labai skirtis kiekvienam tranzistoriui į kitą - net ir tame pačiame tipe.Dėl to stiprintuvas ne visada gali veikti taip pat, jei Tranzistorius keičiamas arba jei temperatūros pokyčiai, nes abu gali paveikti β.

Vis dėlto ši grandinė gali būti naudinga, kai jums nereikia tobulo stabilumo ir tiesiog norite a Greitas, paprastas kintamosios srovės stiprintuvas.Tai Geras atspirties taškas už tai, kaip mokytis Kintamos srovės jungtis Darbai ir tai, kaip tranzistoriai elgiasi stiprintuve.Kai suprasite pagrindus čia, būsite geriau pasirengę kurti stabilesnės ir lankstesnės versijos pridedant daugiau rezistorių ir kitų komponentų vėliau.

3 paveikslas.

Pagrindinio AC sujungto stiprintuvo pastatymo veiksmai

Pagrindinio AC sujungto stiprintuvo sudėjimas yra paprastas procesas, kai atliksite keletą aiškių veiksmų.Toks stiprintuvas dažnai naudojamas signalams, kurie laikui bėgant keičiasi, pavyzdžiui, garsas.Šie veiksmai padeda išsirinkti reikiamas dalis ir patikrinti, ar viskas veikia taip, kaip tikėtasi.

• Pasirinkite tranzistorių

Pradėkite pasirinkdami tranzistorių, atitinkantį jūsų grandinės poreikius.Pagalvokite apie tai, kiek įtampos ji sutvarkys tarp kolektoriaus ir emiterio, kiek gali prireikti energijos, ir kokį dažnių diapazoną ji turėtų veikti. Bendrosios paskirties stiprintuvams, pagrindiniam NPN tranzistoriui, pavyzdžiui, 2N3904, dažnai veikia, tačiau galite pasirinkti kitus pagal jūsų konkretų projektą.

• Pasirinkite kolekcionieriaus rezistorių

Kolektoriaus rezistorius padeda nustatyti išėjimo įtampą.Geras atspirties taškas yra nustatyti kolekcionierių maždaug pusę tiekimo įtampos.Tai suteikia jūsų signalo kambarį pasisukti aukštyn ir žemyn.Norėdami rasti vertę, naudokite Ohmo įstatymą (r = V / i).Tiesiog nuspręskite, kiek srovės norite tekėti per rezistorių, ir padalinkite įtampą per ją iš tos srovės.

• Pasirinkite bazinį rezistorių

Norėdami tinkamai veikti tranzistorių, turite įtraukti reikiamą srovės kiekį į jo bazę.Pirmiausia padalinkite kolektoriaus srovę iš tranzistoriaus padidėjimo (β), kad nustatytumėte bazinę srovę.Tada naudokite tiekimo įtampą ir tai, kad bazė paprastai sėdės apie 0,6 V virš žemės, kad surastų pagrindinį rezistorių.Ohmo įstatymai čia vėl naudingi.

• Apskaičiuokite jungčių kondensatorius

Kondensatoriai naudojami DC ir kintamosios srovės signalams blokuoti.Norėdami pasirinkti tinkamą dydį, pažiūrėkite į žemiausią dažnį, kurį naudos jūsų signalas, ir į įvesties ar išvesties varžą, kurį jis išgyvens.Naudokite formulę XC = 1 / (2πfc), kad įsitikintumėte, jog kondensatoriaus reaktyvumas atitinka varžą tuo dažniu.Tai palaiko jūsų signalą stiprų, nenutraukiant žemos galo.

• Peržiūrėkite savo skaičiavimus

Pasirinkę visas dalis, skirkite šiek tiek laiko dar kartą patikrinti viską.Peržiūrėkite savo rezistoriaus vertes, dabartinius lygius ir kondensatorių pasirinkimą.Įsitikinkite, kad tranzistorius veikia tinkamame diapazone, o signalo kelias yra aiškus.Maži patarimai šiame etape gali padaryti jūsų stiprintuvą daug geriau, kai jis bus pastatytas.

Geriau sujungtas bendras emiterio stiprintuvas

Kai norite a Patikimesnis ir Geriau efektyvus stiprintuvas, Ši bendro emitterio grandinės versija yra kelias.Pridedant keletą papildomų komponentų, pavyzdžiui, daugiau rezistorių ir kondensatoriai—Jūs padarai grandinę stabilesnis ir pagerinti jo pelną, ypač Kintamosios srovės signalai.Šios pridėtos dalys padeda sustiprėti nuoseklus, net jei tranzistoriaus savybės šiek tiek keičiasi arba temperatūra keičiasi.

Vienas iš pagrindinių šio dizaino patobulinimų yra a naudojimas a įtampos daliklis pagamintas su dviem rezistoriais šališkumas bazė.Tai daro Bazinė įtampa daug labiau nuspėjama, o tai reiškia, kad tranzistorius patikimai išlieka teisingame darbo regione.Grandinė taip pat apima emiterio rezistorius Tai nustato emiterio įtampą ir padeda stabilumas.Šis rezistorius daro tranzistorių Mažiau jautrus dabartinio padidėjimo pokyčiams (β), Tai svarbu, jei siekiate nuoseklių rezultatų.

Į padidinti kintamosios srovės padidėjimą, a Kondensatorius pridedamas per emiterio rezistorių.Tai apeiti kondensatorius leidžia kintamosios srovės signalus „praleisti“ rezistorių, didinti bendrą pelną tų signalų grandinės, vis dar išlaikant nuolatinės srovės šališkumą stabiliai.Rezultatas yra grandinė, kuri yra ne tik daugiau patikimas bet taip pat suteikia a Stipresnis, švaresnis išėjimo signalas.

Ši versija yra ypač naudinga, kai ką nors kuriate nuolatinis arba kai reikia jūsų stiprintuvo Prisijunkite prie kitų etapų neprarandant signalo kokybės.Tai gali atrodyti šiek tiek sudėtingesnė nei pagrindinė versija, bet Privalumai, kuriuos ji suteikia našumui ir patikimumui Padarykite tai puikiu žingsniu į priekį, kai jums patinka paprastesni dizainai.

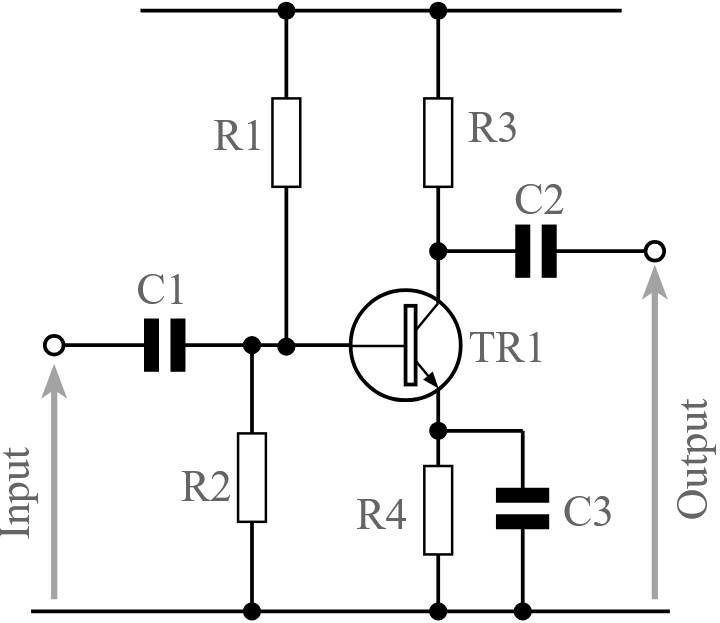

4 pav. Patobulintas bendro emiterio stiprintuvas su daugiau komponentų

Pagrindinio AC sujungto stiprintuvo pastatymo veiksmai

Šioje stiprintuvo versijoje yra daugiau komponentų, kurie suteikia geresnį našumą, ypač kai reikia gauti ir nuolatinės nuolatinės srovės stabilumą.Šie veiksmai skaido vertybių pasirinkimo ir jūsų grandinės projektavimo procesą ir paprasčiausiai suprojektuojant jūsų grandinę.

• Pasirinkite tranzistorių

Pasirinkite tranzistorių pagal tai, ko reikia jūsų grandinei, atsižvelgiant į įtampą, srovę ir signalo tipą.Bendrosios paskirties NPN tranzistorius gerai tinka daugeliu atvejų, tačiau įsitikinkite, kad jis gali sutvarkyti jūsų tiekimo įtampą ir srovę be jokių problemų.

• Apskaičiuokite kolektoriaus rezistorių

Nuspręskite, kiek jūsų grandinė turi patekti į kitą etapą.Tada pasirinkite kolektoriaus įtampą, kuri yra maždaug pusė tiekimo įtampos - tai suteikia jūsų signalo kambarį judėti aukštyn ir žemyn.Norėdami išsiaiškinti tinkamą rezistoriaus vertę, naudokite Ohmo dėsnį (r = v / i).

• Apskaičiuokite emiterio rezistorių

Norėdami gauti geresnį stabilumą, nustatykite emiterio įtampą maždaug 1 V arba maždaug 10% jūsų tiekimo įtampos.Kadangi emiterio srovė yra beveik tokia pati kaip kolektoriaus srovė, galite apskaičiuoti emiterio rezistorių, padaliję emiterio įtampą iš srovės.

• Nustatykite bazinę srovę

Norėdami rasti bazinę srovę, padalinkite kolektoriaus srovę iš tranzistoriaus padidėjimo (β arba HFE).Jei padidėjimas skiriasi, saugiau naudoti apatinį diapazono galą, kad įsitikintumėte, jog tranzistorius vis dar įsijungia.

• Nustatykite bazinę įtampą

Bazinė įtampa yra emiterio įtampa ir bazinės emitero jungties įtampa.Silicio tranzistoriams tai yra apie 0,6 V.Taigi, jei emiteris yra 1 V, pagrindas turėtų būti maždaug 1,6 V.

• Nustatykite bazinio rezistoriaus vertes

Norėdami gauti teisingą įtampą, naudokite du rezistorius įtampos daliklio (R1 ir R2).Gera taisyklė yra priversti srovę tekėti per juos maždaug dešimt kartų didesnę už bazinę srovę.Tai padeda išlaikyti stabilią pagrindinę įtampą.Pasirinkite rezistoriaus vertes pagal reikalingą įtampą ir savo tiekimo įtampą.

• Pridėkite emiterio aplinkkelio kondensatorių

Norėdami pagerinti kintamosios srovės padidėjimą, pridėkite kondensatorių per emiterio rezistorių.Tai leidžia kintamosios srovės signalams apeiti rezistorių, padidindamas padidėjimą.Pasirinkite kondensatorių, turintį reaktyvumą, lygų emiterio rezistoriui, esant žemiausiam jūsų grandinės dažniui.

• Pasirinkite įvesties kondensatorių

Įvesties kondensatorius turėtų turėti reaktyvumą, kuris atitiktų įvesties pasipriešinimą žemiausiu jūsų signalo dažniu.Tai neleidžia užblokuoti žemo dažnio signalų.Galite įvertinti įvesties pasipriešinimą, nes tranzistoriaus padidėja emiterio rezistoriaus vertė.

• Pasirinkite išvesties kondensatorių

Šis kondensatorius perduoda sustiprintą signalą į kitą etapą, blokuodamas DC.Pasirinkite vertę, atitinkančią apkrovos atsparumą (kitą grandinės dalį), esant mažiausiam dažniui, su kuriuo dirbate.

• Iš naujo įvertinkite savo prielaidas

Kai jūsų dizainas bus baigtas, skirkite šiek tiek laiko grįžti ir patikrinti viską.Įsitikinkite, kad tranzistorius vis dar gali valdyti srovę ir įtampą, jūsų rezistoriaus vertės turi prasmę, o visi jūsų kondensatorių pasirinkimai palaiko tinkamus dažnius.Greita apžvalga padeda išvengti problemų vėliau.

Suprasti dažnio atsaką ir signalo pralaidumą

Kai sukuriate bendrą emiterio stiprintuvą, tai padeda žinoti, kaip jis tvarko skirtingas signalas dažnis.Kai kurie signalai praeina lengvai, o kiti gali būti silpnesni, atsižvelgiant į jūsų naudojamas dalis, ypač Kondensatoriai ir rezistoriai.

Dažnių diapazonas, kurį gali gerai valdyti, yra vadinamas jo pralaidumas.At labai žemas dažnis, kondensatoriai gali veikti kaip blokai, nes jų pasipriešinimas (vadinamas reaktyvumu) eina aukštyn.At Aukštos dažnio, jie leidžia signalams lengviau praeiti.Štai kodėl svarbu pasirinkti Kondensatoriaus vertės remiantis žemiausias dažnis Jūsų grandinė turi dirbti.Pavyzdžiui, jei jūsų signalas sumažėja 20 Hz, jūsų kondensatoriai turėtų būti pakankamai dideli, kad tai leistų tai padaryti be per daug praradimo.

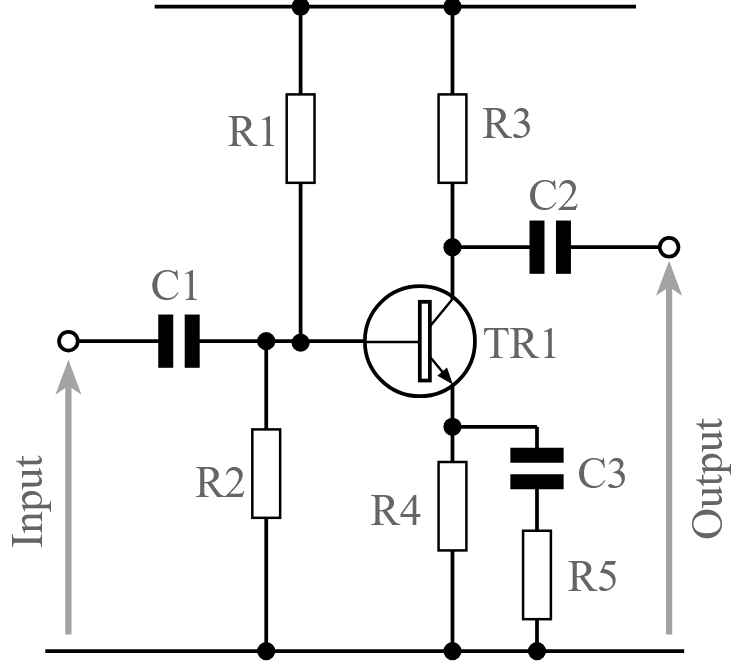

Kondensatorius visame emiterio rezistoriuje - žinomas kaip aplinkkelio kondensatorius- Taip pat daro didelę įtaką.Tai padeda Padidinkite stiprintuvo padidėjimą kintamosios srovės signalams.Jei šis kondensatorius yra per mažas, jūsų grandinė gali prarasti pelną mažesniais dažniais.Tačiau turint tinkamą vertę jis padidina našumą, nepaveikdamas jūsų nuolatinės srovės sąrankos.

Suprasti tai padeda išsirinkti dalis, kurios daro jūsų stiprintuvą dirbti geriau jūsų naudojamiems signalams, nesvarbu, ar tai skirta garso, jutikliai ar kiti kintamosios srovės šaltiniai.Kai tik pakabinsite, pakoreguoti savo dizainą skirtingų dažnių diapazonams tampa daug lengviau.

Kaip išmatuoti ir išbandyti savo stiprintuvo grandinę

Sudėjus savo stiprintuvo grandinę, tai yra gera idėja Patikrinkite, ar viskas yra dirba kaip tikėtasi.Jums nereikia sudėtingų įrankių - paprasti Multimetras dažnai pakanka pradėti, ir Osciloskopas yra naudinga, jei norite išsamiau pažvelgti į signalą.

Pradėkite naudodami multimetrą, kad patikrintumėte Tiekimo įtampa Ir patvirtinkite, kad jis pasiekia grandinę.Tada išmatuokite įtampą kolekcionierius, bazė, ir Emitteris tranzistoriaus.Daugeliu atvejų Kolekcionierius turėtų būti maždaug per pusę tiekimo įtampos, Nors emiteris bus šiek tiek aukščiau žemės. bazė turėtų būti apie 0,6 voltų didesnis už emiteentą Jei naudojate silicio tranzistorių.Šie skaitymai padeda jums žinoti, ar Tranzistorius yra tinkamai šališkas ir pasirengęs sustiprinti.

Jei turite a Signalo generatorius ir an Osciloskopas, galite patikrinti, kaip stiprintuvas tvarko mažą kintamosios srovės signalą.Prijunkite a Žemo dažnio sinuso banga į įvestį ir patikrinkite apimties išvestį.Turėtumėte pamatyti a Didesnė įvesties signalo versija, apversta aukštyn kojomis.Jei išėjimas atrodo per silpnas ar iškraipytas, dar kartą patikrinkite savo rezistoriaus ar kondensatoriaus vertes.

Net ir neturėdami taikymo srities, galite pabandyti naudoti Garso signalas—Tinant iš telefono ar muzikos grotuvo - ir prijunkite a Mažas pranešėjas į išvestį per a kondensatorius.Jei girdite garsą, tai reiškia, kad stiprintuvas veikia.

Testavimas padeda įsitikinti, kad jūsų grandinė daro tai, ką turėtų, taip pat suteikia a geriau jaustis, kaip tai elgiasi.Tai paprastas, bet naudingas žingsnis, dėl kurio jūsų projektas yra Patikimesnis.

Daugiau pagalbos renkantis tranzistorius

Kai praleidžiate daugiau laiko dirbdami tranzistoriaus grandinės, ypač dažnas Emitterio stiprintuvai, renkantis Dešinysis tranzistorius tampa lengvesnis ir natūralesnis.Iš pradžių gali jaustis, kad yra per daug variantų, tačiau laikui bėgant geriau suprasite, kas geriausiai tinka įvairių tipų grandinėms.Pradėsite atpažinti modelius, pavyzdžiui, kurie tranzistoriai yra naudingi Bendrosios paskirties stiprintuvai ir kuriems labiau tinka perjungimas.

Už stiprintuvo grandinės, paprastai norėsite tranzistoriaus, siūlančio a tinkamas pelnas, tvarko tavo Tiekimo įtampa patogiai ir gerai veikia Dažnis Jūs dirbate.Jums ne visada reikia kažko aukštos klasės-daugelis Dažni, prieinami tranzistoriai puikiai tinka Pagrindiniai garso ar signalo stiprintuvai.

Kita vertus, jei jūs statote grandinę, kurioje tranzistorius veikia labiau kaip Įjungimo jungiklis—Such kaip kontroliuojantis LED, variklis ar relė- geriau pasirinkti a Transistoriaus perjungimas.Jie yra skirti greitai įjungti ir išjungti ir tvarkyti Aštrūs srovės pokyčiai be atsilikimo.Net jei tranzistorius turi a Didelio greičio įvertinimas arba a Greito reagavimo laikas (Kaip ir aukštas pėdas), tai ne visada reiškia, kad jis gerai veiks perjungimo grandinėje. Transistorių perjungimas yra pagaminti tvarkyti Greiti perėjimai ir staigios apkrovos efektyviau.

Taigi paprastai pabandykite Suderinkite tranzistorių su darbu tai turi padaryti.Su praktika rasite keletą Pasivaikščiojimo galimybės tas darbas daugumoje jūsų grandinių.Ar tai skirta Signalo stiprinimas arba veikimas kaip a Skaitmeninis jungiklis, naudojant Dešiniojo tranzistoriaus tipas padės jūsų grandinėms patikimiau važiuoti ir atliks taip, kaip tikitės.

Išvada

Dabar, kai jūs ištyrėte, kaip veikia bendras emiterio stiprintuvas ir kaip sukurti vieną žingsnis po žingsnio, turėtumėte jaustis labiau pasitikintys savimi, sudėję savo grandinę.Nesvarbu, ar dirbate su paprastais logikos signalais, ar stiprinate kintamosios srovės įvestis, pavyzdžiui, garso įrašus, tokio tipo grandinės yra tvirtas pasirinkimas.Tiesiog nepamirškite skirti laiko skaičiavimais ir dar kartą patikrinkite savo komponentų vertes.Turėdami šiek tiek praktikos, jums bus lengviau sukurti stiprintuvus, kurie gerai tinka bet kokiam projektui, kuriame dirbate.
