BC548 tranzistorius: darbas, nauda ir grandinės naudojimas

BC548 tranzistorius yra dažniausiai naudojamas komponentas elektroninėse grandinėse, skirtas signalams perjungti ir stiprinti.Jis yra universalus, patikimas ir tinkamas naudoti mažos galios.Šiame straipsnyje nagrinėjamos jo funkcijos, darbo principai, PIN konfigūracija ir įvairūs naudojimo būdai, suteikiantys aiškų supratimą apie jo funkcionalumą.

Katalogas

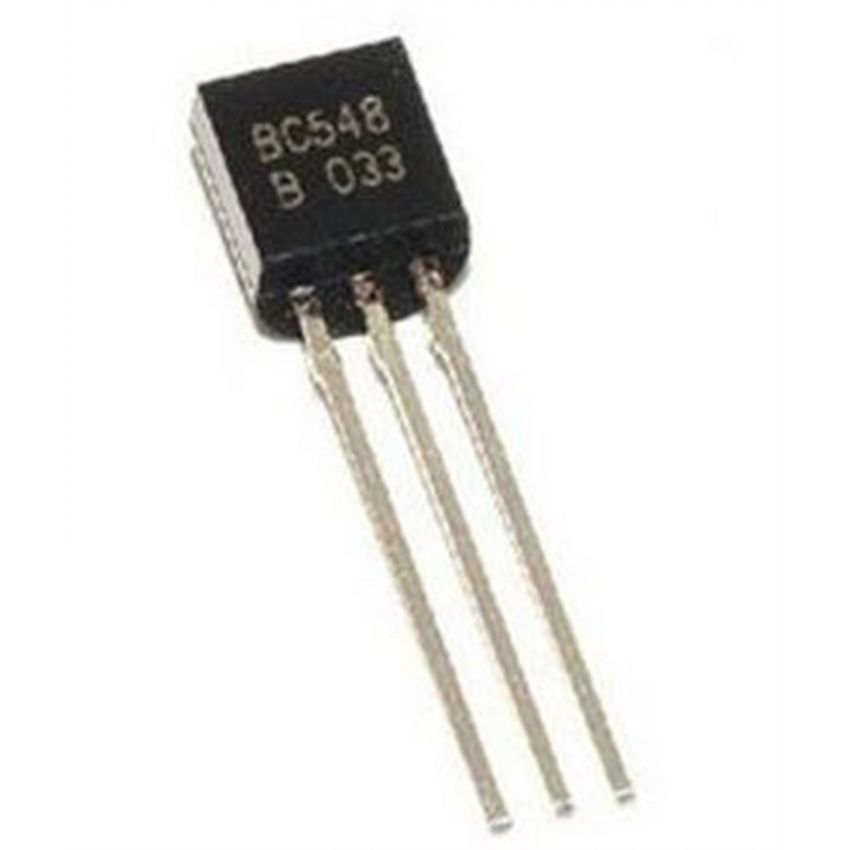

BC548 NPN tranzistoriaus apžvalga

BC548 yra plačiai naudojamas NPN bipolinio sankryžos tranzistorius, skirtas tokioms užduotims kaip perjungiant ir stiprinant signalus elektroninėse grandinėse.Tai gali valdyti iki 500 mA apkrovą, kai jis naudojamas kaip jungiklis, todėl jis yra universalus įvairioms mažos galios programoms.Šis tranzistorius yra trijų variantų: BC548AAr BC548B, ir BC548C.Pagrindinis šių modelių skirtumas yra jų nuolatinės srovės padidėjimo vertės.

„BC548A“ padidėjimas svyruoja nuo 110 iki 220, o BC548B - nuo 200 iki 450 padidėjimo diapazonas, o BC548C siūlo aukščiausią diapazoną nuo 420 iki 800. Šios vertės lemia, kiek tranzistorius gali sustiprinti signalą, todėl yra todėl, todėl yra kodėl, todėl yra signalas, todėl yra tai, kodėl yra signalas, todėl yra tai, kodėl yra signalas, todėl yra signalas, dėl kurio yra signalas, todėl yra signalas, dėl kurio yra signalas, todėl yra signalas, todėl yra signalas, todėl yra signalas, todėl yra signalas, dėl kurio yra signalas, todėl yra signalas, todėl yra signalas, todėl yra signalas, todėl yra signalas, todėl yra signalas, dėl kurio yra signalas, todėl yra signalas, todėl yra signalas, todėl yra signalas.Labai svarbu pasirinkti tinkamą variantą pagal jūsų grandinės poreikius.Nesvarbu, ar dirbate prie amplifikacijos, ar perjungdami užduotis, „BC548“ siūlo patikimą ir efektyvų sprendimą.

Išsamus BC548 tranzistoriaus veikimas

BC548 tranzistorius veikia naudojant mažą srovę baziniame terminale, kad būtų galima kontroliuoti didesnės srovės srautą tarp jo kolektoriaus ir emiterio gnybtų.Norėdami tinkamai veikti, į bazę tiekiama srovė turi būti apribota ne daugiau kaip 5 mA.Kai pagrindo kaištis yra prijungtas prie žemės, kolekcionieriaus ir emiterio ryšys išlieka atviras, neleidžiant bet kuriai srovei tekėti pro šalį.

Kai baziniame gnybte dedamas signalas, jis uždaro šį ryšį, leisdamas srovei tekėti tarp kolektoriaus ir emiterio.Ši būsena vadinama prisotinimo sritimi, kur tranzistorius yra visiškai „įjungtas“ ir gali valdyti iki 500 mA srovės.Kita vertus, pašalinus signalą į pagrindą, tranzistorius patenka į ribinę sritį, visiškai išjungdamas „išjungti“ ir sustabdyti srovės srautą.

Jei šiek tiek padidinsite įtampą baziniame gnybte, tai gali sukelti reikšmingą srovės, tekančios per kolektorių ir emiterius, pokyčius.Emitterio gnybtas yra smarkiai panaikintas, palyginti su kitais gnybtais, todėl kolektoriaus įtampa yra didesnė už bazinę įtampą.Šis elgesys leidžia BC548 efektyviai sustiprinti signalus, todėl tai yra patikimas pasirinkimas atliekant daugelio perjungimo ir stiprinimo užduotis.

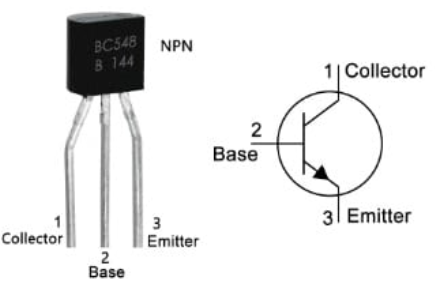

BC548 tranzistoriaus kaiščių išdėstymas ir konfigūracija

„BC548“ tranzistorius turi tris terminalus, kurių kiekvienas vaidina savitą vaidmenį.Šie gnybtai skiriasi pagal jų dopingo lygį ir specifines užduotis grandinėje.PIN kodų supratimas padeda teisingai sujungti tranzistorių savo grandinėje.

• PIN-1 (kolekcionierius): Štai kur srovė patenka į tranzistorių.Jis veikia kaip pagrindinio srovės srauto grandinės įvesties gnybtas.

• 2 PIN (bazė): Bazinis gnybtas yra tranzistoriaus valdymo taškas.Čia taikoma nedidelė srovė reguliuoja didesnę srovę, tekančią tarp kolektoriaus ir emiterio.

• PIN-3 (emiteris): Tai yra gnybtas, per kurį srovė išeina iš tranzistoriaus, užbaigus jo kelią per grandinę.

Pagrindinės BC548 tranzistoriaus ypatybės ir techninės specifikacijos

Žemiau pateiktos BC548 tranzistoriaus ypatybės ir specifikacijos, kad būtų galima suprasti jo funkcionalumą ir dizainą.

Parametras	Vertė
Tranzistoriaus tipas	Dviejų poliarių, npn
Smeigtukų skaičius	3
Paketo tipas	To-92
Maksimali kolekcininko srovė (IC)	500MA
Maksimali kolektoriaus-emiterio įtampa (VCE)	30v
Maksimali kolektoriaus bazės įtampa (VCB)	30v
Maksimali emiterio bazės įtampa (VEB)	5v
Perėjimo dažnis (FT)	150 MHz
Maksimalus kolektoriaus išsisklaidymas	625 MW
DC dabartinis padidėjimas (HFE)	110–800
Veikimo ir saugojimo temperatūros diapazonas	-55 ° C iki +150 ° C.
Mount tipas	Per skylę
Jautrumo drėgmės lygis (MSL)	1 (neribotas)
Maksimali galia	500 MW

BC548 tranzistoriaus ekvivalentai

• BC547

• BC549

• BC550

• 2N2222

• 2N3904

• 2N3906

PNP papildomi tranzistoriai:

• BC557

• BC558

• BC556

Saugaus BC548 tranzistoriaus naudojimo gairėse grandinėse

Norint užtikrinti, kad BC548 tranzistorius veikia gerai ir trunka ilgai, svarbu laikytis kelių saugos priemonių.Visada laikykitės rekomenduojamų specifikacijų, nes viršijant jas gali būti padaryta žala.Pavyzdžiui, venkite sujungti bet kokią apkrovą, kuriai reikia daugiau nei 30 V ar 500MA, nes tai peržengia tranzistoriaus talpą.

Atkreipkite dėmesį į kaiščių jungtis.Transistoriaus kaiščius reikia teisingai sujungti;Jų atbuline eiga ar netinkamas padėjimas gali sugadinti ar nuolat sugadinti.Ne mažiau svarbu naudoti tinkamą rezistorių baziniame gnybte.Tai padeda valdyti srovės tekėjimą į pagrindą, o tai neturėtų viršyti 5 mA.

Galiausiai įsitikinkite, kad darbinė temperatūra išlieka nuo -55 ° C iki +150 ° C.Per didelis šiluma ar šaltis gali sumažinti tranzistoriaus našumą arba sukelti nesėkmę.Atlikus šiuos paprastus veiksmus, galite padėti maksimaliai išnaudoti „BC548“ tranzistorių savo projektuose.

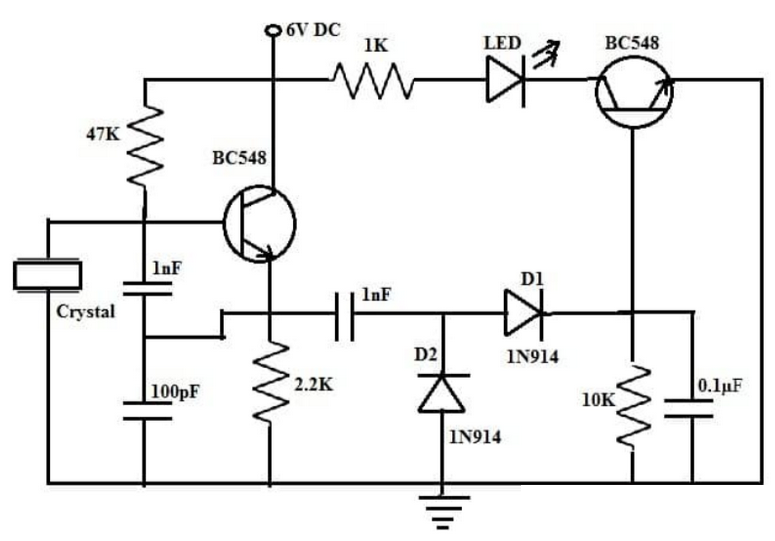

„Crystal Tester“ grandinė naudojant BC548 tranzistorių

„Crystal Tester“ grandinė, pastatyta naudojant BC548 tranzistorių, yra paprastas ir efektyvus būdas patikrinti, ar krištolo komponentas veikia tinkamai.Kristalai yra pagrindinė daugelio elektroninių projektų dalis, nes jie padeda generuoti specifinius dažnius.Ši grandinė sudaro osciliatorių, o jei kristalas veikia, LED grandinėje mirksės, nurodydamas, kad jis veikia teisingai.

Norėdami sukurti šią grandinę, jums reikės kelių pagrindinių komponentų: 6 V nuolatinės srovės maitinimo šaltinio, du BC548 tranzistoriai, du 1N914 diodai, LED ir 2,2kΩ, 47 kΩ, 1KΩ ir 10kΩ rezistoriai.Be to, reikalingi 0,1 µF, 1NF ir 100PF verčių kondensatoriai.Surinkę grandinę pagal diagramą, sąranka leis jums lengvai išbandyti kristalus.

Kai kristalas yra prijungtas, grandinė generuoja virpesius, kurie suaktyvina pirmąjį BC548 tranzistorių.Tada signalas ištaisomas diodais ir filtruojamas kondensatorių, prieš pasiekiant antrąjį BC548 tranzistorių, kuris suaktyvina LED.Žymi šviesos diodas rodo veikiantį kristalą, o jokia šviesa rodo, kad kristalas yra sugedęs.Šis paprastas testeris gali sutaupyti laiko ir užtikrinti, kad jūsų projektuose naudojami kristalai veiktų taip, kaip turėtų.

Kristalų testerio grandinės veikimo principai su BC548

Šioje grandinėje naudojami du BC548 tranzistoriai, dirbantys kartu, kad patikrintų kristalo funkcionalumą.Varomas 6 V tiekimu, grandinė suprojektuota taip, kad būtų galima saugiai valdyti srovės srautą, dedant rezistorius prieš kiekvieną komponentą.Bandomas kristalas yra tiesiogiai sujungtas su pirmojo tranzistoriaus (T1) pagrindiniu gnybtu.

Kai kristalas generuoja virpesius, jis suaktyvina T1, sukuriant išvestį, praeinančią per 1N914 diodus.Šie diodai ištaiso signalą, kuris vėliau filtruojamas kondensatoriais, kol jis pasiekia antrojo tranzistoriaus pagrindą (T2).T2 sustiprina signalą ir užsidega LED, jei kristalas veikia teisingai.

Jei šviesos diodas nenuplėti, kristalas yra sugedęs arba pažeistas.Ši sąranka yra labai naudinga norint greitai patikrinti kristalų veikimą, ypač aukšto dažnio projektuose, kai reikia tikslūs osciliatoriai.Šios grandinės paprastumas ir patikimumas tampa vertingu įrankiu užtikrinant, kad jūsų kristalai veiktų taip, kaip tikėtasi.

BC548 tranzistoriaus pranašumai ir pranašumai

Pažangios proceso technologija

Šis tranzistorius yra sukurtas naudojant pažangią proceso technologiją, užtikrinant, kad jis efektyviai ir patikimai veikia įvairiose grandinėse.Naudojama technologija daro ją tinkama tiek perjungimo, tiek stiprinimo užduotims, suteikiant jai pranašumą.

Maža paklaidų įtampa

BC548 tranzistorius yra skirtas sukurti labai mažą paklaidų įtampą.Tai reiškia, kad jis veikia labai tiksliai, išlaikydamas stabilumą jūsų grandinėje.Ši funkcija daro ją patikimu grandinėmis, kuriems reikia tikslumo.

Didelis perjungimo greitis

Dėl jo galimybės perjungti tarp įjungimo ir išjungimo būsenų greitai tampa „BC548“ idealia greito keitimo programoms.Nesvarbu, ar dirbate prie skaitmeninės grandinės, ar nuo dažnio priklausomos sąrankos, greitas atsakymas užtikrina sklandų našumą.

Visas įtampos veikimas

Tranzistorius palaiko visą įtampą, o tai padidina jo naudojimo lankstumą.Jis gali efektyviai valdyti maksimalią kolektoriaus ir emiterio įtampą, užtikrinant saugų ir nuoseklų veikimą, atsižvelgiant į jo vardines ribas.

Aukšta srovė ir galios tvarkymas

Maksimalus srovės įvertinimas yra 500 mA, „BC548“ gali vienu metu vairuoti kelis komponentus.Dėl jo valdymo galios valdymas taip pat daro jį tinkamą įvairioms programoms, pradedant nuo važiavimo šviesos diodais ir baigiant relių.

Puikus DC dabartinis pelnas

„BC548“ pasižymi dideliu nuolatinės srovės padidėjimu, svyruojančiu nuo 110 iki 800, atsižvelgiant į variantą.Tai daro jį labai efektyviai stiprinant signalus, ypač esant mažos galios garso ir signalų apdorojimo grandinėms.

Žemas triukšmo lygis

Palyginti su panašiais tranzistoriais, tokiais kaip BC549 ir ​​BC550, BC548 sukelia mažiau triukšmo.Tai yra puikus pasirinkimas grandinėms, kai triukšmo mažinimas yra prioritetas, pavyzdžiui, garso stiprintuvuose ar jautrių signalų amplifikacijose.

Universalus komponentų suderinamumas

Dėl sugebėjimo susitvarkyti iki 500 mA, „BC548“ gali paskatinti įvairius komponentus.Jis dažnai naudojamas su integruotomis grandinėmis, kitais tranzistoriais, šviesos diodais ir relėmis, todėl tai yra universalus pasirinkimas daugeliui elektroninių programų.

BC548 tranzistoriaus taikymo

Silpnų signalų amplifikavimas

BC548 tranzistorius dažniausiai naudojamas Darlingtono porose, siekiant sustiprinti silpnus signalus.Sujungdamas jį su kitu tranzistoriumi, jis labai padidina signalo stiprumą, todėl jis yra idealus programoms, kurioms reikalinga didelė amplifikacija.

Jutiklio grandinės

Šis tranzistorius yra pagrindinis jutiklių grandinių komponentas, padedantis apdoroti ir sustiprinti jutiklių signalus, skirtus toliau naudoti elektroninėse sistemose.

Važiuoja mažos galios kroviniai

Turėdamas galimybę valdyti krovinius iki 500 mA, „BC548“ puikiai tinka važiuoti mažoms apkrovoms, tokioms kaip šviesos diodai, relės ir panašūs mažos galios įtaisai.

Garso amplifikacija ir tvarkyklės moduliai

BC548 dažnai naudojamas garso grandinėse, kad būtų galima sustiprinti garsą.Jis taip pat naudojamas įvairiuose tvarkyklės moduliuose, įskaitant LED tvarkykles, relių tvarkykles ir perjungimo modulius.

Stiprintuvo moduliai

Jis plačiai naudojamas įvairių tipų stiprintuvo moduliuose, tokiuose kaip signalo stiprintuvai, stūmiklio stiprintuvai ir garso stiprintuvai.Dėl didelio padidėjimo ir mažo triukšmo jis yra puikus pasirinkimas šioms programoms.

Bendrosios paskirties grandinės

BC548 rasite daugelyje bendrosios paskirties grandinių, tokių kaip garso įrašai, jutikliniai jungikliai, LED blykstės grandinės, RF grandinės, šilumos jutikliai ir PWM (impulsų pločio moduliacija) sistemos.

Greitai keičiant ir aliarmo įtaisus

Dėl greito perjungimo greičio „BC548“ naudojamas greitai keičiant įrenginius ir aliarmo grandines.Šioms programoms naudinga jos galimybė greitai įjungti ir išjungti nedelsdami.

Bendrosios paskirties pakeitimas

BC548 įvairiuose elektroniniuose projektuose gali pakeisti daugelį kitų bendrosios paskirties tranzistorių, tokių kaip BC547 ir 2N3904, todėl tai yra universalus panašių komponentų pakaitalas.

Plataus diapazono apkrovos tvarkymas

Turėdamas „500MA Collector“ srovės reitingą, „BC548“ gali nuvažiuoti daugybę apkrovų, todėl jis yra tinkamas grandinėms, kurioms reikia kelių komponentų, kurie turi būti maitinami vienu metu.

Programos iš anksto

Puikus kolektoriaus išsklaidymas ir didelis nuolatinės srovės srovės padidėjimas daro BC548 idealų naudojimą tiek amplifikacijoje, tiek išankstiniame amplifikacijoje.Tai užtikrina aiškų signalo apdorojimą ir efektyvų našumą.
