BNC jungtis: dizainas, tipai ir programos

„BNC Coax“ jungtis yra pagrindinė radijo dažnio (RF) sistemų dalis, vertinama už jos paprastumą ir patikimumą.Tai populiaru, nes lengva naudoti ir gerai veikia, todėl tai yra įprastas pasirinkimas tokiuose įrenginiuose kaip osciloskopai, garso generatoriai, galios matuokliai ir funkcijų generatoriai.Kita savybė yra jo bajoneto fiksavimo mechanizmas, kuris apsaugotų ryšį ir neleidžia jam atsipalaiduoti dėl mažų judesių, galinčių paveikti signalo kokybę.BNC jungtis taip pat palaiko nuoseklią varžą, mažindamas signalo nuostolius ir atspindį.Straipsnyje atidžiai apžvelgiami įvairių tipų BNC jungtys, dizainai, būdai, kaip surinkti ir lyginti juos su kitomis jungtimis.

Katalogas

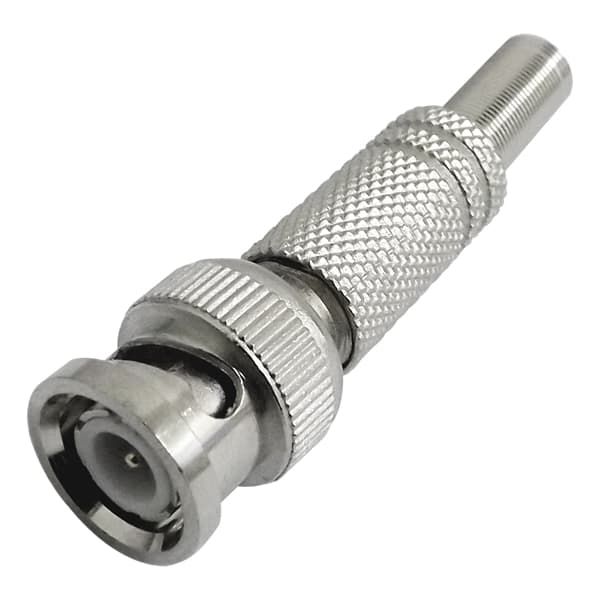

1 paveikslas: BNC jungtis

BNC plėtra

BNC („Bayonet Neill-Concelman“) jungtis buvo sukurta 1940-ųjų pabaigoje, kad būtų išspręsta elektronikos problema, nes prietaisai tapo mažesni.Prieš BNC, didesnės jungtys, tokios kaip N-tipo ir C tipo, buvo įprastos, tačiau jos tapo per didelės šiuolaikiniams poreikiams.

Pavadinimas „BNC“ kilęs iš jo dizaino ir išradėjų.„B“ reiškia „bajonetą“, nurodant pasukimo ir užrakto mechanizmą, kuris leidžia lengvai prisijungti ir atjungti be specialių įrankių.„N“ ir „C“ reiškia Paulą Neilą ir Carlą Concelmaną, inžinierius, padėjusius jį sukurti.

BNC jungtis buvo sukurta taip, kad neatsiliktų nuo greitų technologijos pokyčių po Antrojo pasaulinio karo, ypač bendraujant ir transliuojant.Dėl patvarumo ir paprastumo naudojimo jis tapo populiarus daugelyje sričių, įskaitant telekomunikacijas ir kosmosą.

Bėgant metams BNC jungtis buvo atnaujinta, kad atitiktų technologijos pažangą.Nors ji pirmą kartą buvo padaryta kariuomenei, vėliau ji tapo įprasta ir komercinėje ir vartotojoje.Nors buvo sukurtos naujesnės jungtys, BNC vis dar naudojamas stiprioms, aukšto dažnio jungtims, parodančioms ilgalaikę vertę tiek karinėje, tiek vartotojoje.

BNC jungčių tipai

Standartinės 50 omų ir 75 omų BNC jungtys

Galite galvoti apie tai, kaip ir skirtingi kelių tipai, kiekvienas yra pastatytas skirtingam greičiui ir eismo sąlygoms.50 omų jungtis yra tarsi greitaeigis greitkelis, tvarkantis greitesnius duomenų signalus ir aukštesnius dažnius (iki 4 GHz ar net 10 GHz).75 omų versija labiau primena įprastą miesto kelią, dažnai naudojamą tokiems dalykams kaip televizoriaus kabeliai ir lėtesni duomenų signalai.

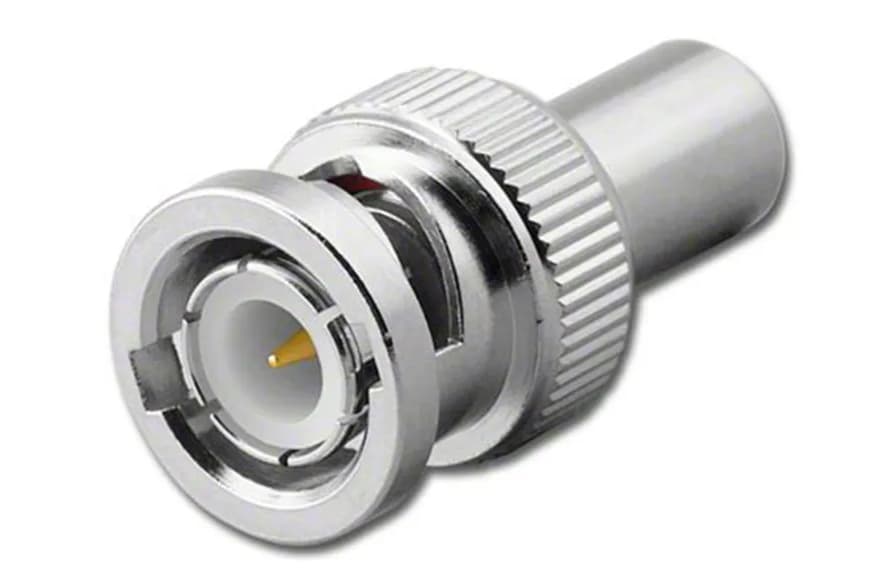

2 paveikslas: 50 omų BNC jungtis

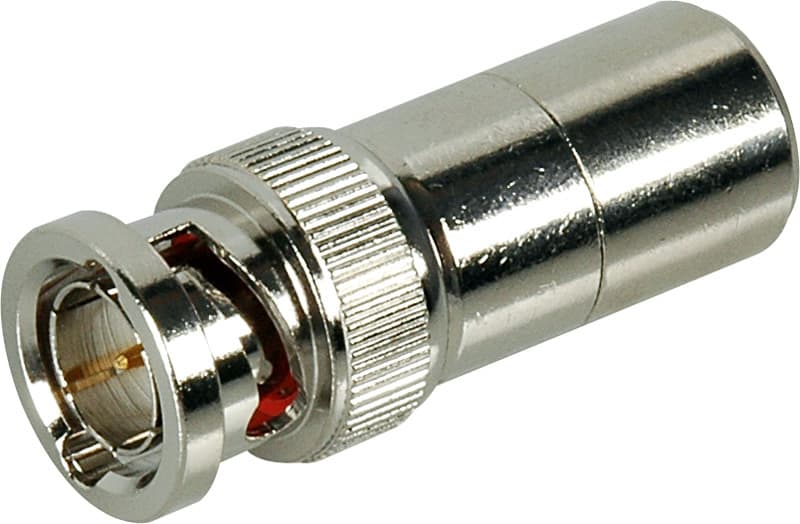

3 paveikslas: 75 omų BNC jungtis

Aukštos įtampos BNC jungtys

Šios jungtys yra pagamintos iki 500 voltų.Jie naudojami pramonės šakose, kur dažni yra aukštos įtampos signalai, pavyzdžiui, mokslinės laboratorijos ir pramonės parametrai.

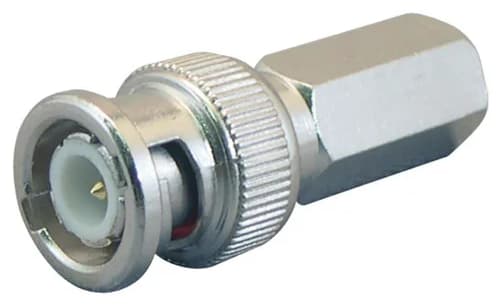

4 paveikslas: Aukštos įtampos BNC jungtis

Korozijai atsparios BNC jungtys

Sukurtos iš medžiagų, galinčių atsispirti rūdijimams ir drėgmės pažeidimams, šios jungtys yra tinkamos naudoti drėgnoje ar korozinėje aplinkoje.Jie dažnai gaminami iš nerūdijančio plieno arba nikelio, kad tarnautų ilgiau.

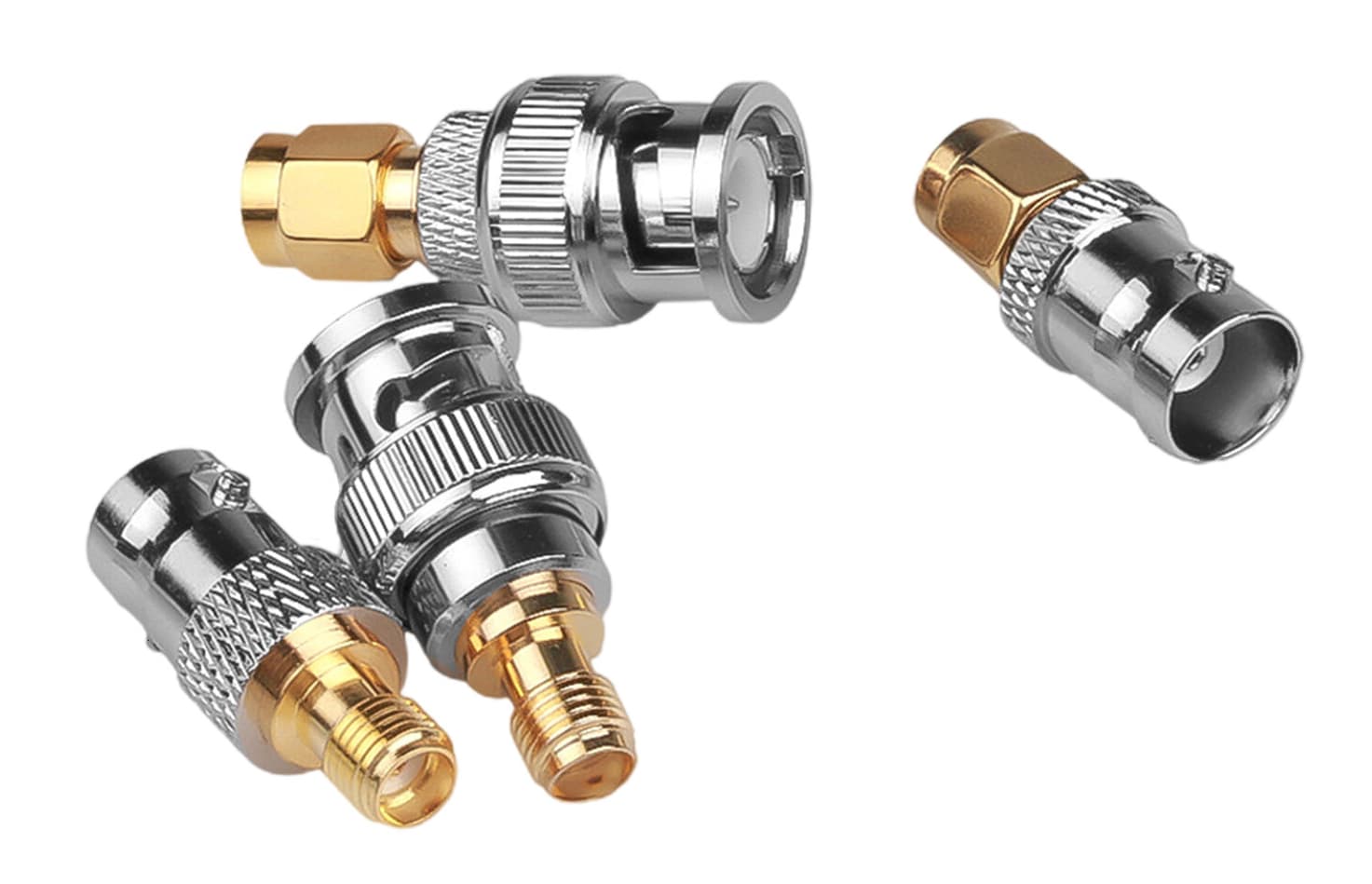

5 paveikslas: Atsparus korozijai BNC jungtis

Miniatiūrinės ir mikro BNC jungtys

Kai įrenginiai tampa mažesni, reikia mažesnių jungčių.Miniatiūrinės (MBNC) ir mikro (µBNC) jungtys veikia kaip standartiniai BNC, tačiau jos yra daug mažesnės.Jie naudojami mažose elektronikose ir mobiliuosiuose įrenginiuose, ypač telekomunikacijose ir kosmoso srityje.

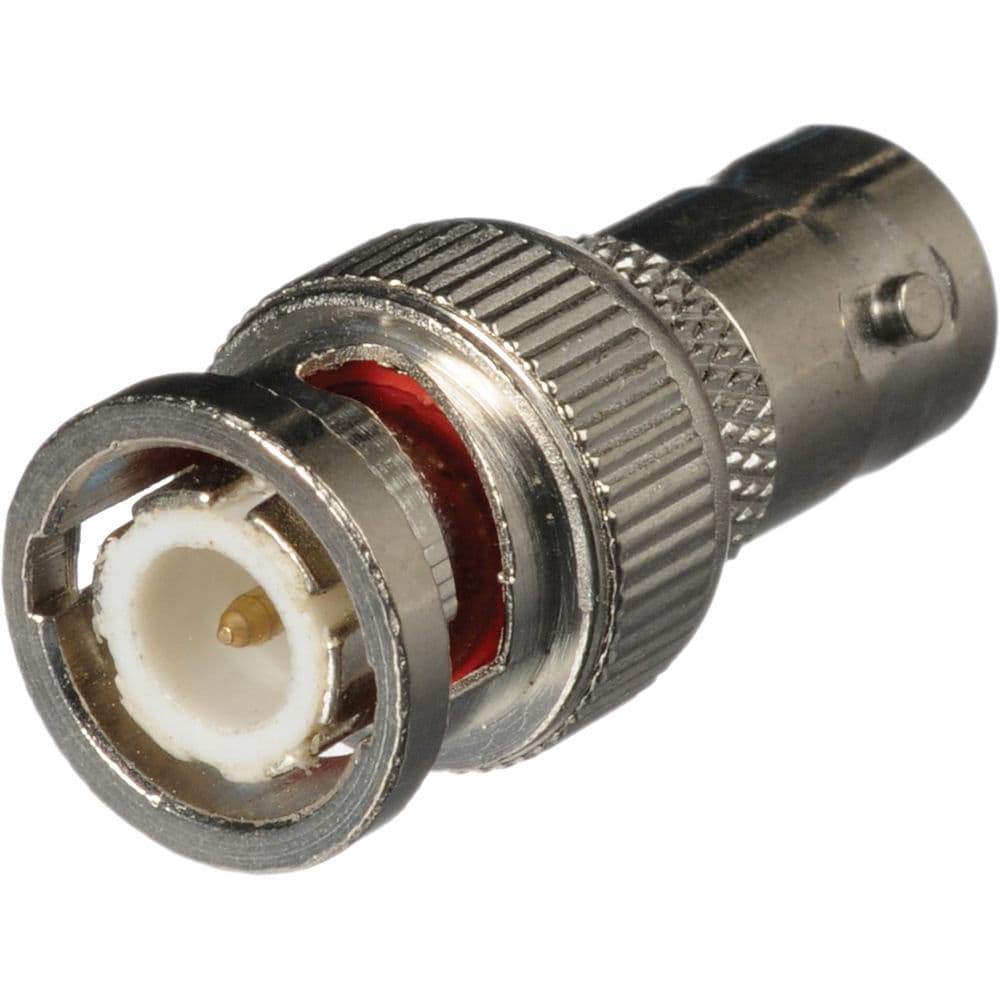

6 paveikslas: MBNC jungtis

„Twin BNC“ jungtys („Twinax“)

Šios jungtys sujungia du BNC į vieną bloką ir naudingos, kai reikalingi du atskiri signalo kanalai.Jie dažnai naudojami sistemose, kur signalus reikia laikyti atskirai arba izoliuoti.

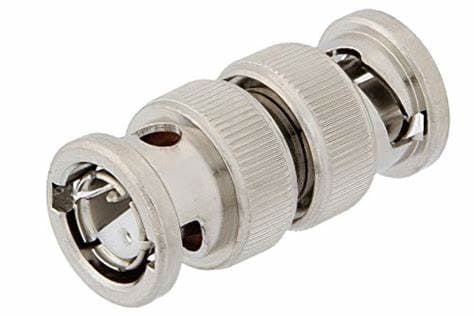

7 paveikslas: Dvynių BNC jungtis

Triaksinės BNC jungtys

Šios jungtys suteikia papildomą ekraną, kad apsaugotų nuo kitų elektroninių signalų trukdžių.Jie naudojami moksliniuose bandymuose ar aplinkoje, turinčioje didelius elektromagnetinius trukdžius, užtikrinant aiškų signalą.

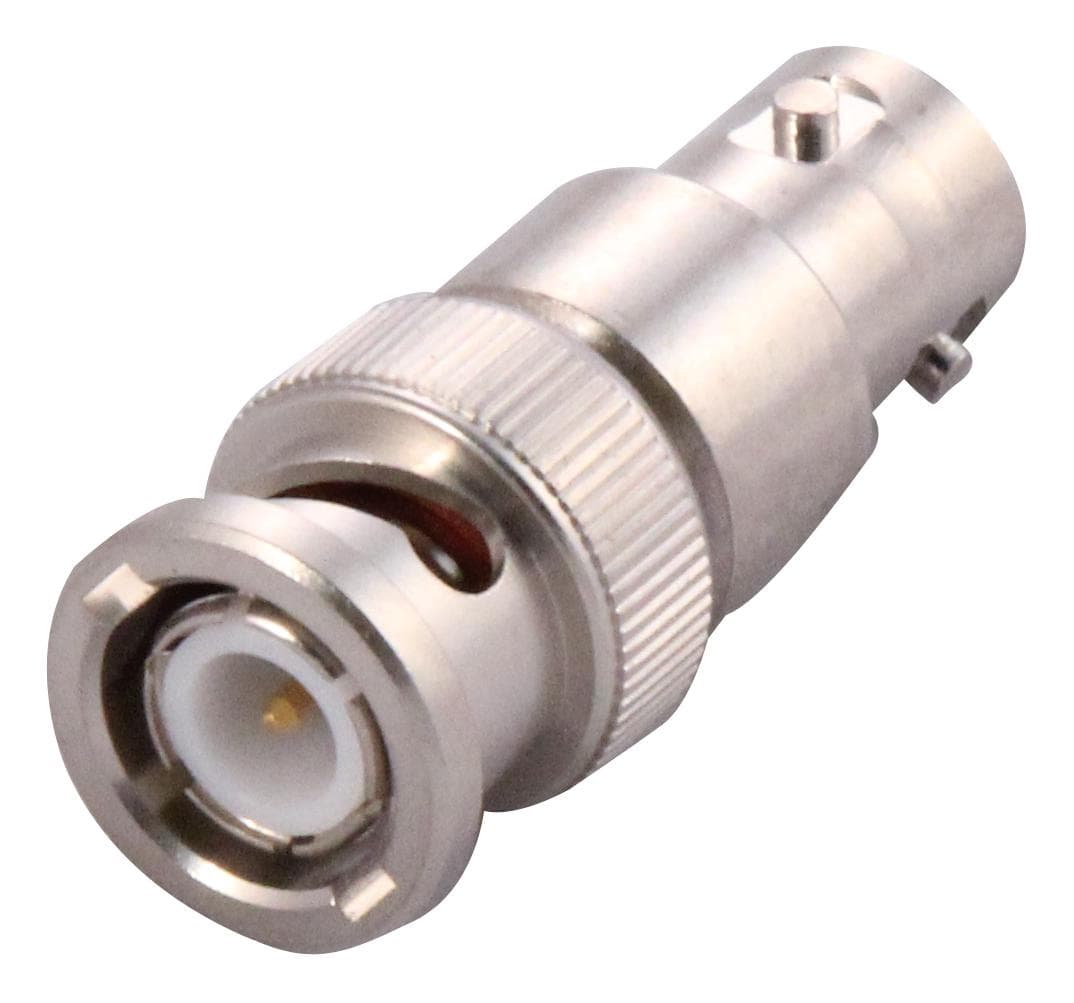

8 paveikslas: Triakinė BNC jungtis

BNC formatai

Kištukai ir lizdai: Paprasčiausią ir bendrausią BNC jungčių formatą sudaro kištukai ir lizdai.Į lizdą ar moterišką jungtį įkišamas kištukas, dažnai vadinamas vyriškos jungties jungtimi.Šios jungtys yra sukurtos lengvai, greitam prijungimui ir atjungimui, naudojant bajoneto fiksavimo mechanizmą, kuris užtikrina patikimą ryšį ir nereikia įrankių.Kibirai dažnai naudojami ant laidų, o lizdai randami įrenginiuose ir plokštėse.

Adapteriai: BNC adapteriai leidžia lanksčiai kurti sistemos projektavimą, įgalinant ryšį tarp skirtingų tipų kabelių ar įrenginių.Adapteriai būna įvairių formų, įskaitant vyro ir vyro, moters ir moters ir mišrias lyčių konfigūracijas.Jie gali konvertuoti tarp skirtingų jungčių tipų, tokių kaip nuo BNC į SMA (pateikimo A versija A) arba kitos RF jungtys.

Sutrikimai: Tam tikrose programose reikia kontroliuoti signalo stiprumą, ypač jautriose RF sistemose, kuriose aukšto galios lygis gali iškraipyti našumą.BNC slopintojai padeda sumažinti signalo stiprumą iki norimo lygio, užtikrinant geresnę signalo srauto valdymą ir užkirsdami kelią įrangos pažeidimui ar trukdžiams.

BNC projektavimo variantai

Tiesios BNC jungtys: Tiesios jungtys yra paprasčiausias dizainas, pirmenybė teikiamas jų paprastumui ir lengvai montavimui.Jie leidžia kabeliui išplėsti tiesiai į išorę nuo prijungimo taško, todėl jie yra idealūs sąrankoms, kur erdvės apribojimai nėra problema.Jų tiesioginis kelias užtikrina minimalų signalo praradimą ir išsaugo RF perdavimo vientisumą.

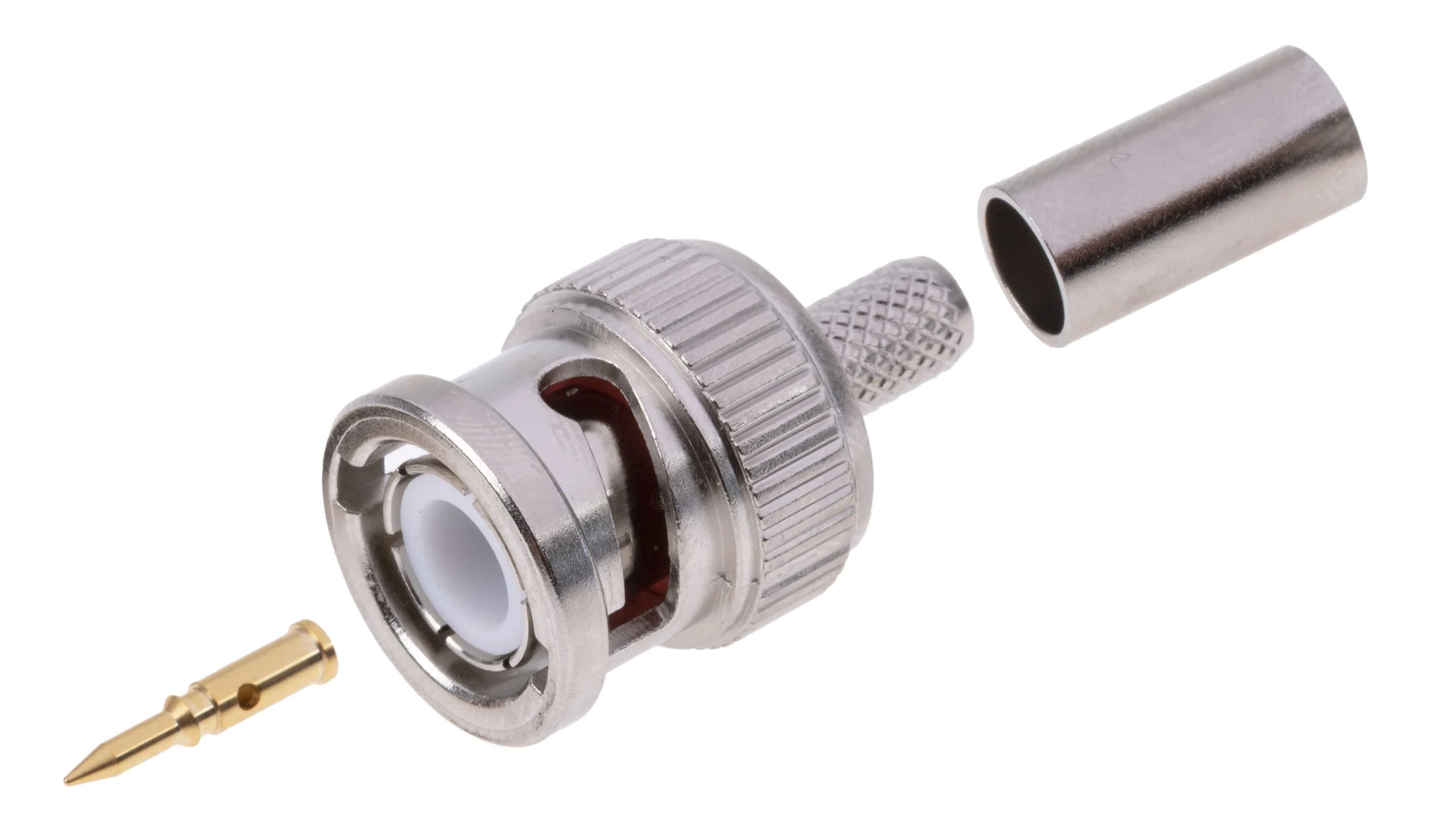

9 paveikslas: Tiesi BNC jungtis

Dešinio kampo BNC jungtys: Dešiniojo kampo BNC jungtys yra skirtos pritaikymams, kuriuose yra ribota erdvė, pavyzdžiui, tankiai supakuotose elektroninėse lentynose arba už įrangos, esančios prie sienų.Nors šios jungtys yra naudingos sandariose vietose, jos gali sukelti nedidelį signalo skilimo kiekį dėl signalo kelio krypties pasikeitimo.Tačiau šis signalo praradimas yra minimalus ir gali būti kompensuotas projektuojant sistemą.

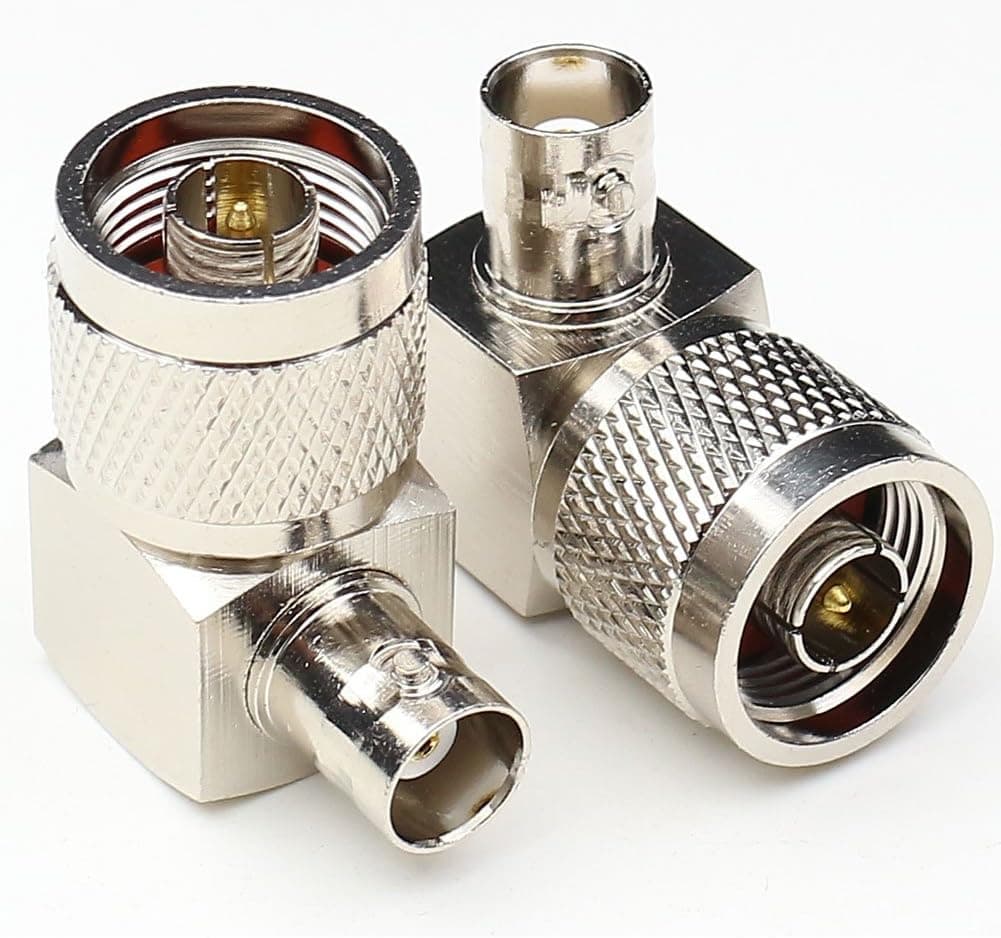

10 paveikslas: Dešinio kampo BNC jungtis

„Panel-Mount“ jungtys: Kai kurioms sistemoms reikalingos jungtys, kurias galima montuoti ant plokščių ar gaubtų.Šios skydelio montuojamos BNC jungtys yra suprojektuotos su flanšais ar veržlėmis, kad jas pritvirtintų vietoje, užtikrinant stabilų ir saugų įrangos prijungimo tašką.Priklausomai nuo dizaino, jie gali pasiūlyti patobulintas įžeminimo ar ekrano galimybes, kad pagerintų signalo vientisumą.

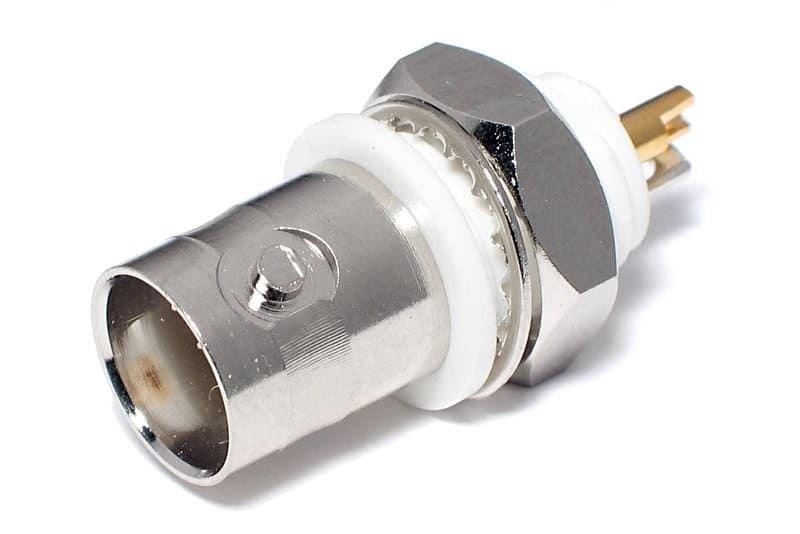

11 paveikslas: Skydo montavimo jungtis

Skirtingų tipų moteriškos BNC jungtys

Moteriškos BNC jungtys, dar vadinamos lizdais, yra įvairių rūšių, kad patenkintų įvairius įžeminimo ir ekranavimo poreikius.Šie skirtumai yra svarbūs, kad signalas būtų stiprus ir įsitikintų, kad sistema gerai veikia radijo dažnio (RF) sąrankoje.

Vieno riešuto jungtys: Šis stilius naudojamas žemesnio dažnio sistemoms, kai signalo varža (pasipriešinimas) įžeminimas ir suderinimas nėra taip, kaip reikalaujama.Tai lengva įdiegti, todėl tai yra geras pasirinkimas paprastoms reikmėms, kurioms nereikia aukšto tikslumo.

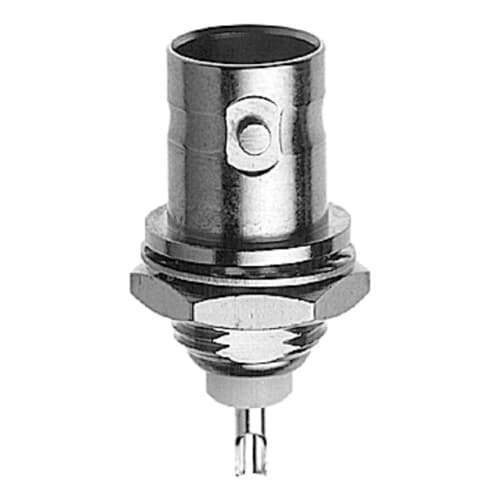

12 paveikslas: vieno riešuto jungtis

Aukšto dažnio jungtys: Sudėtingesniam naudojimui sistemose, veikiančiose aukštesniuose dažniuose, moterų BNC jungtys yra daromos labiau atsargiai, kad atitiktų varžą ir išlaikytų aukštą signalo kokybę.Šie aukšto dažnio dizainai gali apimti papildomas įžeminimo dalis arba naudoti specialias medžiagas, kad sumažintumėte trukdžius ir išlaikytų signalą.Tokiais atvejais net ir maži varžos neatitikimai gali sukelti signalą atspindėti ar susilpnėti, todėl šios jungtys yra pastatytos siekiant užtikrinti geriausią įmanomą našumą.

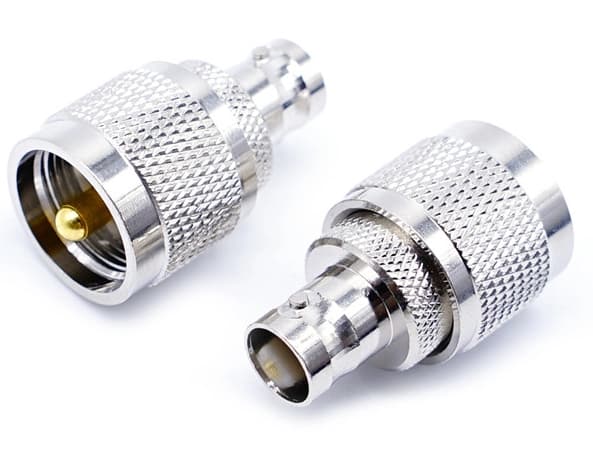

13 paveikslas: Aukšto dažnio jungtis

Kaip surinkti BNC jungtis?

• Pasirinkite tinkamą jungtį ir kabelį

Pradėkite rinkdami teisingą BNC jungtį ir koaksialinį kabelį.Įsitikinkite, kad jungties varža (paprastai 50 arba 75 omai) atitinka laidą.Taip pat nuspręskite surinkimo metodą: „Crimp“, „Compression“ ar „Saltal“.Kiekvienam metodui reikia skirtingų įrankių, todėl išsirinkite tą, kuris jums labiausiai tinka.

• Paruoškite kabelį

Norint tinkamai prisijungti, reikalingas kruopštus kabelio paruošimas.Norėdami pašalinti išorinį dangtelį, izoliacinį sluoksnį ir ekraną, naudokite koaksialinį kabelio nuėmiklį.Tai atskleis vidinę vielą, todėl ji bus paruošta jungčiai.Laikykitės ilgio gairių iš jungties instrukcijų ir sulankstykite skydo tinklelį.

• Pritvirtinkite jungtį

„Crimp“ metodas: Suspauskite „Crimp Ferle“ ant laido, tada įdėkite laidą į jungtį.Vidinė viela turėtų išlįsti per jungties galiuką.Stumkite „Ferleru“ aukštyn ir naudokite gniuždymo įrankį, kad pritvirtintumėte jį per kabelio išorinius sluoksnius.

Suspaudimo metodas: Paspauskite laidą į jungtį, kol izoliacija netgi bus su jungties vidiniu stulpu.Norėdami sugriežtinti jungtį ant laido, naudokite suspaudimo įrankį.

Litavimo metodas: Paruošę laidą, įdėkite jį į jungtį.Sutvirtinkite centrinį kaištį prie vidinės vielos.Kai kuriais atvejais jums gali tekti lituoti jungties korpusą ir prie kabelio skydo.

• Išbandykite ryšį

Pridėjus jungtį, išbandykite ryšį, kad įsitikintumėte, jog jis veikia.Norėdami patikrinti, ar nėra šortų ar blogų jungčių, naudokite kabelinį testerį ar multimetrą, užtikrindami, kad viskas atitiktų sistemos poreikius.

• Galutiniai prisilietimai

Norėdami gauti papildomos apsaugos, naudokite šilumos susitraukimo vamzdelius toje vietoje, kur jungtis atitinka laidą.Tai apsaugos ryšį ir suteiks jam labiau šlifuotą vaizdą.

Suspaudimo liauka ir „Crimp“ metodai

Suspaudimo liaukos metodas

Suspaudimo liaukos metodas BNC jungčių sudėti yra labai lankstus ir gerai tinka mažesniems ar pritaikytoms projektams.Jis dažnai pasirenkamas, kai reikalingas tikslumas, lankstumas ir lengvas surinkimas.

Šis metodas naudoja litavimo kaištį, kad sujungtų koaksialinio kabelio centrą.Po to liauka laiko kabelio skydą (pynę) ir išorinį dangą.Liaukos suspaudimas sukuria griežtą pritaikymą, užtikrinant gerą ekraną ir tinkamą įžeminimą, kad signalas būtų stiprus aukšto dažnio naudojimui.

Privalumų trūkumai

Suspaudimo liaukos metodas tinka įvairiems kabelių dydžiams, todėl jis yra universalus projektams, naudojant įvairių tipų kabelius.Gali būti ne toks greitas ar nuoseklus, kaip kiti metodai, pavyzdžiui, atliekant didesnes gamybos darbus.

Skirtingai nuo „Crimp“ metodo, šiam metodui nereikia specializuotų įrankių.Pakanka pagrindinių įrankių, tokių kaip litavimo geležis ir veržliarakčiai.Greitai, didelės apimties jungčių gamybai, „Crimp“ metodas gali būti geresnis pasirinkimas.

Tinka laboratorijoms, pasirinktinėms konstrukcijoms ar mažiems projektams, kuriuose nereikia specializuotų įrankių, o gamybos apimtis yra maža.Suspaudimo liaukų metodo gali trūkti nuoseklumo, pateikto labiau standartizuotais metodais, tokiais kaip gniuždymas, kuris gali paveikti pasikartojančių užduočių kokybę.

„Crimp“ metodas

„Crimp“ metodas yra geriausias pasirinkimas dideliems projektams, kur jums reikia greito, patikimo ir vienodų ryšių.Jis naudoja specialius įrankius, kad būtų tvirtai pritvirtintas tiek centrinis kaištis, tiek laidas, kad būtų galima tvirtai ir pastoviai jungtis.

Kaip tai veikia?Pirmiausia nuimkite koaksialinį laidą, kad atskleistumėte centrinį laidininką ir skydą.Tada smeigtukas užrišamas ant centrinio laidininko, o metalinė rankovė yra suspausta virš pynimo ir išorinio dangos.Suspaudimo įrankiai taiko reikiamą slėgį, kad užtikrintų saugų, ilgalaikį ryšį, kuris galėtų sutvarkyti tokias sunkias sąlygas kaip vibracija ir stresas.

Privalumai	Trūkumai
„Crimp“ metodas taupo laiką, todėl jį sudaro Puikiai tinka masinei gamybai ar dideliems įrenginiams, pavyzdžiui, telekomunikacijose, transliavimas arba didelės tinklo sąrankos.	Reikia konkrečių įrankių ir atsargaus kabelio paruošimas.Be tinkamų įrankių ar tinkamo paruošimo, tai gali sukelti Prasti ryšiai, kurie kenkia signalo kokybei ar sukelia gedimus.
Surišti jungtys yra patvarios ir Patikima, sumažinant signalo praradimo ar laisvų jungčių tikimybę.	Neteisingas gniuždymas gali sukelti blogą Ryšiai, dėl kurių gali atsirasti signalo pablogėjimas ar eksploatavimo gedimai.
Suskaidymo įrankiai yra greiti ir gamina nuoseklūs rezultatai, todėl jie yra idealūs didelio masto darbui, kur kokybė ir vienodumas.	Potencialiai didesnės pradinės išlaidos dėl specializuotų įrankių poreikis.

BNC, SMA ir RCA jungčių palyginimas

Jungties tipas	Geriausia	Ryšio tipas	Privalumai	Įprastas panaudojimas
Bnc	Profesionalūs, aukšto patikimumo darbai	Pasisukimas	Stiprus, stabilus ir saugus ryšys	TV studijos, medicinos įranga, transliacija
RCA	Kasdienini vartotojų elektronika	Push-in	Lengva naudoti, prieinamas	Namų garso/vaizdo sistemos, vartotojas Elektronika
Sma	Aukšto dažnio, pažangios sistemos	Užsukimas	Tvarko labai aukštus dažnius, mažą dydį	Palydovinės sistemos, mikrobangų krosnelė Ryšiai

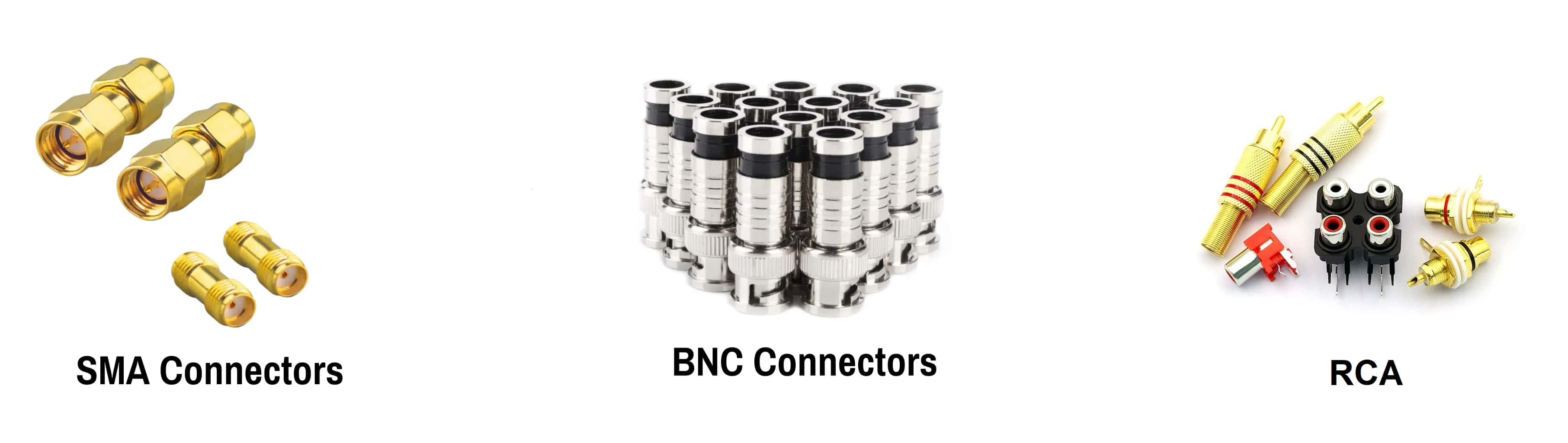

14 paveikslas: BNC, SMA ir RCA jungtys

Kabelių suderinamumas su BNC jungtimis

BNC jungtys yra universalios ir veikia su daugelio rūšių koaksialiniais kabeliais.Kai kurie įprasti kabeliai, naudojami su BNC jungtimis, yra RG-59, RG-6 ir RG-11.

„RG-59“ puikiai tinka trumpesniems atstumams ir dažnai naudojami analoginiuose vaizdo įrašų programose, tokiose kaip CCTV sistemos.Jo santykinai plonas dizainas leidžia lengvai įdiegti sandariose vietose, nors jis geriausiai tinka žemesnio dažnio signalams ir programoms, kurioms nereikia ilgų kabelių.

RG-6 yra stipresnis ir turi aukštesnę signalo kokybę nei RG-59.Jis naudojamas skaitmeniniame vaizdo įrašų perdavime ir interneto ryšiuose.Dėl storesnės izoliacijos ir galimybės tvarkyti aukštesnius dažnius, todėl reikia pasirinkti sąranką, reikalaujančią patikimesnio našumo.

RG-11 yra žinomas dėl savo sugebėjimo išlaikyti signalo vientisumą dideliais atstumais.„RG-11“ yra tinkamiausia parinktis didelės raiškos televizijos transliacijoms, palydoviniams įrenginiams ir telekomunikacijų sistemoms.Jo storesnis skersmuo mažina signalo praradimą, todėl jis yra idealus situacijose, kai reikalingi ilgi kabelių bėgimai, neprarandant kokybės.Kadangi BNC jungtys gali veikti su skirtingais kabeliais, jos naudojamos tiek namuose, tiek profesionaliose vietose.Šis lankstumas daro juos naudingus daugelyje situacijų, pradedant namų elektronika ir baigiant specializuotomis technikos sąrankomis.

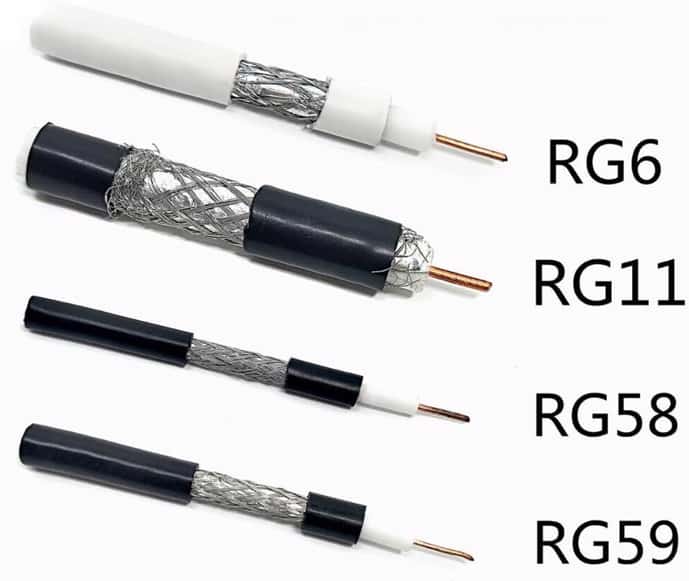

15 paveikslas: Kabelių suderinamumas su BNC jungtimis

Išvada

Šiame straipsnyje pabrėžiamas svarbus BNC jungčių vaidmuo šiuolaikinėse elektronikos ir telekomunikacijų sistemose.Jis apima viską, pradedant pagrindiniais tipais ir dizainais, baigiant sudėtingesniais surinkimo metodais, parodant, kokios lanksčios ir svarbios yra šios jungtys, skirtos sukurti stiprias, be trikdžių jungtis įvairiose situacijose.Palyginimas su kitomis jungtimis parodo, kodėl BNC jungtys dažnai pasirenkamos patikimam naudojimui, pavyzdžiui, transliacijai ir medicininei įrangai.Kabelių suderinamumo aptarimas taip pat parodo, kaip praktiškos ir pritaikomos BNC jungtys yra skirtingiems kabelių tipams, padedant jiems gerai dirbti daugelyje nustatymų.Apskritai, šis straipsnis suteikia geresnį supratimą ir yra naudingas vadovas renkantis tinkamą BNC jungtį, siekiant pagerinti sistemos veikimą ir patikimumą greitai besikeičiančiame RF technologijos pasaulyje.

Dažnai užduodami klausimai [DUK]

1. Ar galima naudoti BNC jungtis?

BNC jungtys gali būti pakartotinai naudojamos, jei jos išliks geros fizinės būklės ir palaiko elektrinį vientisumą.Pagrindiniai veiksniai, lemiantys pakartotinį naudojimą, yra tai, kad nėra fizinės jungties korpuso ir kaiščių pažeidimo, ir galimybė palaikyti saugų ir stabilų ryšį, kai jis yra sujungtas.Prieš pakartotinai naudodamiesi BNC jungtimi, apžiūrėkite ją sulenktų kaiščių, susidėvėjusių ar pažeistų sriegių ir bet kokių kitų susidėvėjimo ar sugadinimo požymių, kurie galėtų pakenkti ryšiui.

2. Kas yra BNC adapteris?

BNC adapteris yra įrenginys, naudojamas sąsajai tarp BNC jungčių ir kitų tipų jungčių arba tarp skirtingų lyčių ar BNC jungčių varžų.Jis tarnauja kaip tiltas, leidžiantis suderinti ir išplėsti esamų kabelių sąrankų funkcionalumą.Įprasti tipai yra BNC į SMA, BNC iki N-Type arba lyties keitimo adapterius nuo patinų iki moterų BNC jungčių.

3. Kas yra BNC skirstytuvas?

BNC skirstytuvas naudojamas padalijant vieną BNC įvestį į kelis išėjimus, leidžiant signalą paskirstyti keliems įrenginiams.Jis naudojamas vaizdo įrašų programose, kai vieną fotoaparato tiekimą reikia išsiųsti į kelis monitorius ar įrašymo įrangą.Skirstytuvas turi sugebėti tvarkyti pralaidumą ir signalo dažnį, kad išvengtų skilimo.

4. Kas yra BNC vyriškos ir moteriškos jungtys?

BNC patinų jungčiai būdingas metalinis kaištis centre ir besisukantis žiedas su durtuvų kilpomis, naudojamomis pritvirtinti ją prie moteriškos jungties.Moteriška BNC jungtis, priešingai, pasižymi vyriškos kaiščio ir laiko tarpsnių talpyklą, kad tilptų vyriškos jungties bajoneto kilpai.Šis dizainas leidžia greitai prisijungti ir atjungti, tuo pačiu užtikrinant stabilų ir patikimą koaksialinį ryšį.

5. Koks yra maksimalus dažnis, kurį galima perduoti naudojant BNC jungtis?

Maksimalus dažnis, kurį galima efektyviai perduoti naudojant BNC jungtis, paprastai yra iki 4 GHz.Tačiau tikrasis naudojamo dažnio diapazonas gali priklausyti nuo konkretaus jungties projekto ir kokybės.Aukštos kokybės BNC jungtys gali valdyti dažnius viršutiniame šio diapazono gale, tačiau standartiniai tipai yra labiau naudojami iki 2 GHz.Programos, kurioms reikalingas aukštesnis dažnis, yra rekomenduojamos jungtys, tokios kaip SMA ar N-tipo, dėl geresnio jų našumo aukštais dažniais.
