Įkrovimo metodai

Akumuliatorių technologijos kūrimas tobulino naują elektroniką, elektromobilius ir atsinaujinančią energiją.Žinant, kaip skirtingi akumuliatorių įkrovimo metodai veikia, norint gauti geriausią našumą ir ilgiausią gyvenimą iš baterijų.Šiame straipsnyje apžvelgiami įvairūs įkrovimo metodai, tokie kaip pastovi įtampa (CV) ir nuolatinė srovė (CC), jų deriniai ir nauji metodai, tokie kaip nuolatinės galios (CP) įkrovimas.Jis taip pat apima pažangias technikas, tokias kaip impulsų įkrovimas ir novatoriškas IUI įkrovimo metodas, skirtas konkrečioms baterijų tipams.Kiekvienas metodas turi savo pranašumus ir yra geriausias tam tikram tikslui, parodant išsamius šiuolaikinės akumuliatorių technologijos poreikius.Šis straipsnis ne tik paaiškina, kaip šie metodai veikia, bet ir parodo, kaip jie naudojami šiuolaikiniame technologijų srityje, ir nustato pagrindą išsamiai apžvelgti kiekvieną įkrovimo metodą, kaip jie veikia, ir technologinė pažanga, kuri keičia sritį, keičia sritįakumuliatoriaus įkrovimas.

Katalogas

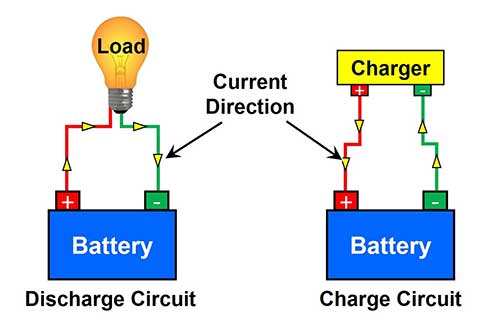

1 paveikslas: akumuliatoriaus įkrovimas

Pastovus įtampos įkrovimas

Pastovi įtampos (CV) įkrovimas yra metodas, kai akumuliatoriui taikoma įtampa lieka fiksuota visame įkrovimo procese.Tai skiriasi nuo pastovios srovės (CC) įkrovimo, kai srovė laikoma pastovi, o įtampa kinta.Atliekant CV įkrovimą, akumuliatorius įkraunamas, kol pasieks iš anksto nustatytą įtampos lygį.Šiuo metu įtampa palaikoma, o srovė mažėja, kai akumuliatorius artėja prie visiško įkrovimo.Šis metodas užtikrina, kad įtampa išlieka saugiame diapazone, neleidžiant per dideliam įkrovimui ir galimo akumuliatoriaus pažeidimui.

Šis įkrovimo metodas reikalingas paskutiniame ličio jonų baterijų įkrovimo etape.Tai užtikrina tikslų įtampos valdymą, užtikrinant, kad kiekviena akumuliatoriaus pakuotės ląstelė pasiektų optimalų įkrovos lygį, neviršydamas maksimalios įtampos ribos, kuri gali pakenkti akumuliatoriaus chemijai ir gyvenimo trukme.

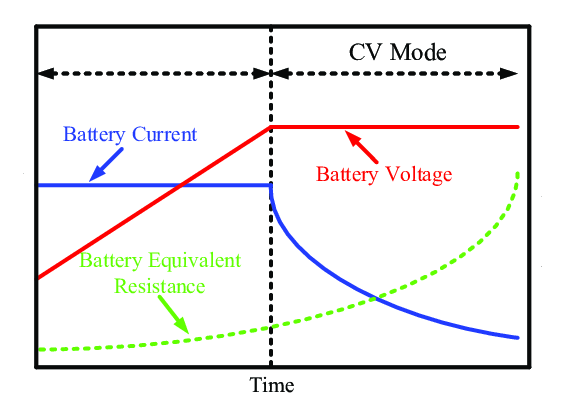

2 paveikslas: Nuolatinės įtampos (CV) įkrovimo grafikas

Ar veikia nuolatinė įtampos (CV) įkrovimas?

Čia pateiktas išsamus CV įkrovimo fazės suskirstymas:

Pastovios srovės (CC) fazės metu akumuliatorius įkraunamas, kol ji pasieks tam tikrą įtampos slenkstį, arti jo maksimalios talpos (maždaug 4,2 volto vienoje ląstelėje daugumai ličio jonų baterijų).

Kai įvyks ši riba, įkrovimo grandinė pereina iš CC į CV režimą.Tada įkroviklis akumuliatoriui taiko pastovią įtampą.

CV fazės pradžioje įkrovimo srovė yra aukšta.Ląstelės įtampai artėjant prie įkroviklio įtampos, srovė palaipsniui mažėja.Taip atsitinka todėl, kad potencialo skirtumas tarp įkroviklio ir akumuliatoriaus sumažėja, natūraliai ribojant dabartinį srautą pagal Ohmo dėsnį.

Kadangi akumuliatorius ir toliau įkrauna, norint išlaikyti įtampą reikia mažiau srovės.Ši mažėjanti srovė rodo, kad akumuliatorius artėja prie visos įkrovos talpos.

Įkrovimo procesas baigiasi, kai srovė sumažėja iki nedidelės pradinio įkrovos greičio dalies, dažnai apie 10% pradinės srovės.Šis dabartinių signalų sumažėjimas, kad akumuliatorius yra visiškai įkrautas.

Nuolatinis srovės įkrovimas

Pastovi srovės (CC) įkrovimas yra akumuliatoriaus įkrovimo metodas, kai fiksuota srovė tiekiama į akumuliatorių, kol ji pasieks tam tikrą įtampos lygį.Skirtingai nuo nuolatinės įtampos (CV) įkrovimo, kai įtampa išlieka stabili, o akumuliatoriaus įkrovimo srovė mažėja, CC įkrovimas palaiko stabilią srovę per visą įkrovimo procesą.Šią srovę nurodo akumuliatorių gamintojas arba nustatoma atsižvelgiant į akumuliatoriaus charakteristikas.Kai pastovi srovė patenka į akumuliatorių, jos įtampa didėja.Kai akumuliatorius pasieks nurodytą įtampos slenkstį, įkrovimo metodas gali pereiti prie pastovios įtampos įkrovimo ciklui užbaigti, užtikrinant, kad akumuliatorius būtų visiškai įkrautas be įkrovimo.

Pagrindinis CC įkrovimo principas reiškia, kad srovės srautas į akumuliatorių konstantą visoje įkrovimo fazėje palaiko.Tai pasiekiama naudojant dabartines reguliavimo grandines ar įrenginius, kurie stebi ir sureguliuoja dabartinę išvestį, kad atitiktų norimą lygį.Šis metodas užtikrina efektyvų energijos perdavimą ir sumažina akumuliatoriaus elementų stresą.Nuolatinis srovės įkrovimas yra plačiai naudojamas įvairiose programose, įskaitant vartotojams skirtą elektroniką, elektrines transporto priemones ir pramoninę įrangą dėl savo paprastumo ir efektyvumo saugiai ir patikimai įkrauti baterijas.

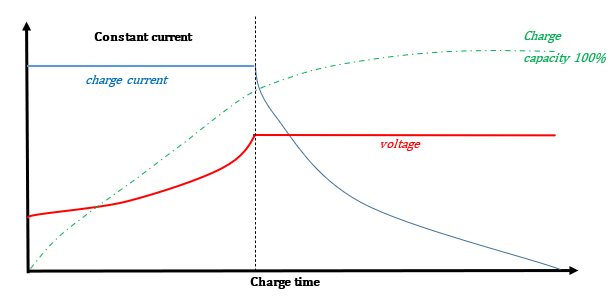

3 paveikslas: Pastovios srovės įkrovimo grafikas

Atsirandančios technologijos akumuliatoriaus nuolatinės srovės (CC) įkrovimo

Pažanga šioje srityje lemia efektyvesnių, greitesnių ir saugesnių įkrovimo sprendimų poreikį, daugiausia dėmesio skiriant novatoriškoms medžiagoms, akumuliatorių valdymo sistemoms ir išmaniesiems algoritmams.Žemiau yra įtraukianti šių kylančių technologijų apžvalga:

Kategorija	Technologija	Aprašymas	Nauda
Elektrodų medžiagos	Silicio anodai	Silicis gali laikyti dešimt kartų daugiau ličio Jonai nei grafitas, dėl kurio padidėja energijos tankis ir greitesnis įkrovimas.	Didesnis energijos tankis, greitesnis įkrovimas
	Ličio metalo anodai	Ličio metalas siūlo didesnę talpą, tačiau kelia trumpų jungčių iš dendritų trumpų jungčių riziką.Sprendimai apima „Advanced“ Elektrolitai ir kietojo kūno dizainai.	Didesnė talpa, padidinta sauga
Baterijų valdymo sistemos (BMS)	Adaptyvus CC įkrovimas	Stebi kiekvienos ląstelės įkrovą, temperatūrą, ir sveikata, pritaikant srovę realiuoju laiku, naudojant mašininį mokymąsi ir Išplėstiniai algoritmai.	Optimizuotas efektyvumas, užsitęsęs akumuliatorius gyvenimas
Belaidis CC įkrovimas	Rezonansinis indukcinis jungtis ir Magnetinis rezonansas	Metodai, leidžiantys efektyvią energiją Perkelkite per trumpus atstumus be fizinių jungčių, dabar keičiamas Didesnėms programoms, tokioms kaip EV.	Besiūlis, greitas energijos papildymas EVS
Nanotechnologijos	Anglies nanovamzdeliai ir grafenas	Nanostruktūrizuotos medžiagos su išskirtinėmis Elektros laidumas ir paviršiaus plotas, įterptas į akumuliatorių Elektrodai, skirti sumažinti įkrovimo laiką ir pagerinti patvarumą.	Greitesnis įkrovimas, patobulinta baterija patvarumas
	Hibridinės superkondensatorių-baterijų sistemos	Derinant superkondensatorius greitam Įkraunant CC fazės metu su baterijomis, skirtoms didelės energijos kaupimui.	Didelė galia ir energijos tankis, greitas įkrovimo galimybės
Programinė įranga ir valdymas	AI ir nuspėjamasis modeliavimas	Naudojama didžiulė duomenų analizė Optimalūs įkrovimo parametrai, mokymasis iš ankstesnių ciklų iki patobulinimo įkrovimo Profiliai ir užkirsti kelią per dideliam įkrovimui ir perkaitimui.	Greitesnis, saugesnis ir efektyvesnis įkrovimas
IoT integracija	IOT įgalina įkrovikliai ir baterijos	Įgalina bendravimą tarp įkroviklių, Baterijos ir centralizuotos sistemos, skirtos optimizuoti įkrovimo tvarkaraščius ir stebėti Akumuliatoriaus sveikata realiuoju laiku.	Išlaidų taupymas, tinklo apkrovos balansavimas, Realiojo laiko stebėjimas akumuliatoriaus ilgaamžiškumui ir patikimumui
Reguliavimo ir standartizavimas	Reguliavimo ir standartizacijos pastangos	Nustato saugumo ir Efektyvus naujų CC įkrovimo technologijų įgyvendinimas, užtikrinant Suderinamumas ir saugumas įvairiose programose ir gamintojams.	Palengvina rinkos integraciją, užtikrina saugumas ir suderinamumas

Hibridinė pastovi įtampa/pastovi srovė (CVCC) įkrovimas

Hibridinis CVCC (pastovi įtampa, pastovi srovė) įkrovimas yra modernus būdas įkrauti baterijas.Tam, kad įkrovimo procesas būtų geresnis, jis naudoja tiek pastovią įtampą, tiek pastovią srovės metodą.Pagrindinis hibridinio CVCC įkrovimo tikslas yra padaryti baterijas ilgiau, saugiai įkrauti ir efektyviai veikti.Šis metodas yra naudingas elektromobiliams, vartotojų programėlėms ir atsinaujinančios energijos kaupimui.

Tradicinis įkrovimas visą laiką naudoja pastovią įtampą arba pastovią srovę.Įkraunant nuolatinę srovę (CC), akumuliatorius įgauna pastovią srovę, kol ji pasieks tam tikrą įtampą.Įkraunant pastovią įtampą (CV), akumuliatorius įgauna pastovią įtampą, o srovė lėtai mažėja, kai akumuliatorius užpildo.Hibridinis CVCC įkrovimas sujungia šiuos du būdus, kaip išspręsti jų problemas ir panaudoti stipriąsias puses.

Hibridinio CVCC įkrovimo tikslas yra tris kartus.Pirma, juo siekiama sutrumpinti įkrovimo laiką, tuo pačiu saugiai užpildant akumuliatorių iki maksimalios talpos.Tai labai svarbu tokiems dalykams kaip elektromobiliams, kuriuos reikia greitai įkrauti, kad sumažėtų prastovos.Antra, tai padeda ilgiau trukti akumuliatorių, vengiant perkraunant ir perkaitinant, įprastas tradicinio įkrovimo problemas.Atidžiai kontroliuodami įtampą ir srovę, hibridinis CVCC įkrovimas sumažina akumuliatoriaus elementų susidėvėjimą.Galiausiai šis metodas padidina energijos vartojimo efektyvumą užtikrinant, kad akumuliatoriui tiekiama energija yra optimizuota, sumažinant energijos nuostolius ir geriau panaudojant turimą galią.

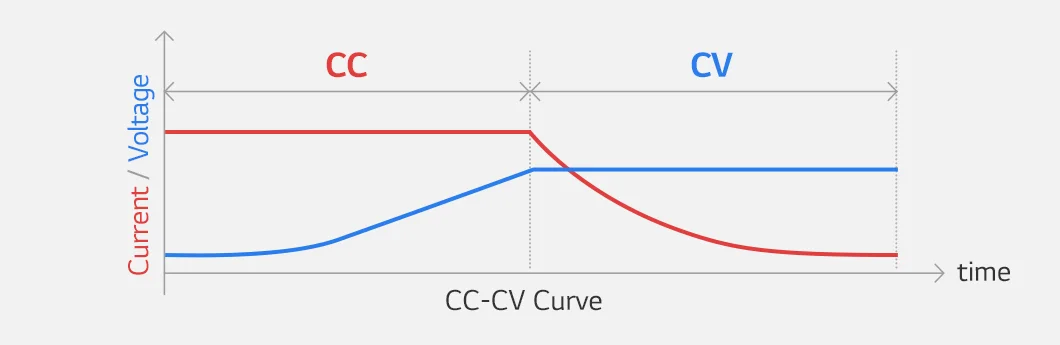

4 paveikslas: CVCC įkrovimo grafikas

Kaip veikia hibridinė pastovios įtampos/pastovios srovės (CVCC) įkrovimas?

Pradinis etapas: aukšta srovė

Hibridinė pastovios įtampos/pastovios srovės (CVCC) įkrovimo metodas prasideda įkraunant akumuliatorių didele srove.Šioje fazėje įkrovimo sistema suteikia nuoseklią, didelę akumuliatoriaus srovę, neatsižvelgiant į jos įtampą.Šis požiūris per trumpą laiką greitai įkrauna akumuliatorių iki savo talpos lygio.Aukštos srovės fazė reikalinga norint greitai padidinti akumuliatorių į tinkamą būseną.

Kai akumuliatorius sugeria gaunamą srovę, jos įtampa kyla.Įkrovimo sistema stebi akumuliatoriaus įtampą ir srovę, kad būtų užtikrinta, kad saugos ribos neviršytų.Ši fazė yra veiksminga baterijoms, galinčioms valdyti dideles srovės įvestis be pažeidimų ar per didelės šilumos.Šios fazės trukmė skiriasi priklausomai nuo akumuliatoriaus tipo ir talpos, tačiau siekiama greitai įkrauti akumuliatorių pagal iš anksto nustatytą įtampos lygį.

Pereinamasis etapas: laipsniškas srovės sumažėjimas

Artėjant akumuliatoriaus įtampai artėjant tikslui, įkrovimo sistema pereina į antrą fazę, kur sumažėja srovė.Kai akumuliatorius pasiekia tam tikrą įtampos slenkstį, sistema sumažina srovę, išlaikydama įtampą pastovią.Tai padeda išvengti per didelio įkrovimo ir sumažina akumuliatoriaus elementų stresą.

Pereinamojo laikotarpio fazė reikalauja pusiausvyros tarp pastovios įtampos palaikymo ir užtikrinimo, kad srovė išlieka saugiai.Sistema naudoja algoritmus ir grįžtamojo ryšio mechanizmus, kad stebėtų akumuliatoriaus būseną ir sureguliuotų srovę.Tikslas yra priartinti akumuliatorių prie visos talpos, tuo pačiu sumažinant per didelę įkrovimo riziką.Ši fazė patobulina energijos įvestį, kad būtų užtikrintas optimalus įkrovimo efektyvumas ir saugumas.

Paskutinis etapas: įtampos tikslo pasiekimas

Galutinėje fazėje įkrovimo sistema palaiko pastovią įtampą, tuo pačiu leisdama srovei sumažėti iki nulio.Akumuliatoriui artėjant prie visiško įkrovimo, srovės poreikis palaikyti pastovią įtampą mažėja.Ši fazė užtikrina, kad akumuliatorius būtų visiškai įkrautas, neperkraunant ar nepažeidžiant žalos.

Išlaikius pastovią įtampą šioje fazėje, akumuliatorius gali saugiai ir efektyviai užpildyti savo įkrovos ciklą.Įkrovimo sistema ir toliau stebi akumuliatoriaus įtampą ir srovę, atlikdama realiojo laiko pakeitimus, kad įtampa būtų stabili.Kai srovė pasieks minimalų lygį arba nulį, įkrovimo procesas bus baigtas, o akumuliatorius yra visiškai įkrautas.

Ši paskutinė fazė maksimaliai padidina akumuliatoriaus įkrovos talpą ir pasirengimą naudoti.Kontroliuodamas įtampą ir srovę viso proceso metu, hibridinis CVCC metodas yra patikimas ir efektyvus būdas įkrauti baterijas, padidinti našumą ir pratęsti gyvenimo trukmę.

Nuolatinis galios įkrovimas

Nuolatinis galios įkrovimas naudoja dinaminį metodą.Jis prasideda nuo didelės srovės, kai akumuliatoriaus įtampa yra žema ir sumažina srovę, didėjant įtampai.Šis metodas pritaiko energijos tiekimą pagal akumuliatoriaus būseną, maksimaliai padidindamas įkrovimo efektyvumą ir sumažindamas akumuliatoriaus įtempį.

Nuolatinis galios įkrovimas yra technika, daugiausia naudojama baterijų įkrovimui, kai įvesties galia yra pastovi per visą įkrovimo ciklą.Galia, apibrėžta kaip energijos perdavimo greitis, apskaičiuojama padauginant įtampą (V) ir srovę (i) (p = V x i).Taikant šį metodą, didėjant akumuliatoriaus įtampai, srovė sureguliuojama, kad būtų užtikrinta, jog galia išlieka pastovi.Šis metodas optimizuoja pradines fazes, kai akumuliatorius gali saugiai priimti didesnes energijos perdavimo greitis neperkaitinant ir neperkeliant.

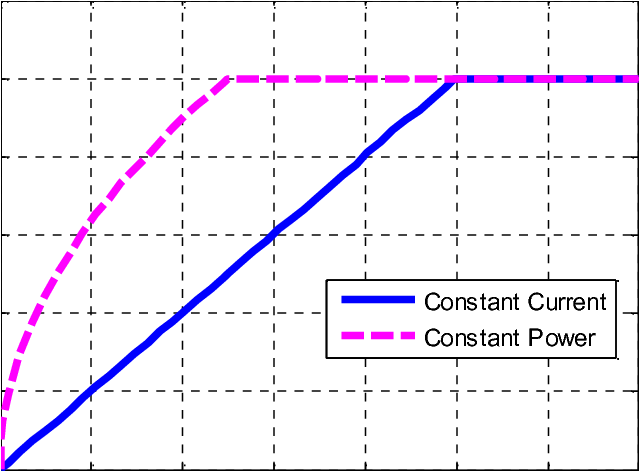

5 paveikslas: Pastovios srovės ir pastovios galios įkrovimo grafikas

Kuo jis skiriasi nuo kitų įkrovimo būdų?

Nuolatinis galios įkrovimas skiriasi nuo dažnesnių metodų, tokių kaip pastovi srovė (CC) ir nuolatinė įtampos (CV) įkrovimas.Įkraunant nuolatinę srovę, įkroviklis suteikia stabilią akumuliatoriaus srovę, net kai keičiasi įtampa.Iš pradžių tai veikia gerai, tačiau tampa ne tokia efektyvi, nes akumuliatorius tampa pilnesnis, gali sukelti per daug įtampos ir pabrėžti akumuliatorių.

Nuolatinis įtampos įkrovimas nustato įkroviklį į fiksuotą įtampą, o srovė mažėja, kai akumuliatorius užpildo.Tai padeda išvengti per didelio įkrovimo ir užtikrina, kad akumuliatoriaus įkrovimai visiškai neviršytų įtampos ribos.

Nuolatinis galios įkrovimas bando sujungti gerus abiejų metodų taškus.Jis sureguliuoja tiek srovę, tiek įtampą, kad galios lygis būtų stabilus.Iš pradžių tai gali greitai įkrauti akumuliatorių, pavyzdžiui, pastovią srovę, o po to sulėtėja, kai pakyla akumuliatoriaus įtampa, pavyzdžiui, pastovi įtampa.Šis metodas padeda valdyti akumuliatoriaus stresą, todėl tai yra geras pasirinkimas tiems, kuriuos reikia greitai įkrauti ir ilgą akumuliatoriaus veikimą, pavyzdžiui, elektromobilius ir didelės talpos įtaisus.

Pastovi galios pastovi įtampa (CPCV) įkrovimas

Nuolatinė galios konstanta įtampa (CPCV) sujungia du metodus: pastovią įtampą (CV) ir pastovią galią (CP).CV režimu įkroviklis palaiko įtampą, kad būtų išvengta akumuliatoriaus įkrovimo, kai jis beveik pilnas.CP režime, naudojamame pradžioje, įkroviklis suteikia energijos pastovų greitį greitam įkrovimui, valdant akumuliatoriaus šilumą ir įtempį.

Šis metodas prasideda nuo nuolatinės galios greitai tiekti energiją esant didelėms srovėms, kai akumuliatoriaus įtampa yra žema.Kai akumuliatorius artėja prie pilno įkrovimo, jis pereina prie pastovaus įtampos įkrovimo, kad patikslintų procesą ir užkirstų kelią viršįtampiui.Ši strategija yra veiksminga norint greitai įkrauti baterijas iki didelės talpos prieš optimizuojant galutinius įkrovimo etapus, užtikrinant efektyvumą ir saugumą.

CPCV veikia su įvairių rūšių baterijomis, tokiomis kaip ličio jonų, kuriems reikia kruopščiai įkrauti.Sistema perjungia CP ir CV, remdamasis akumuliatoriaus įkrovos lygiu ir kitais veiksniais.

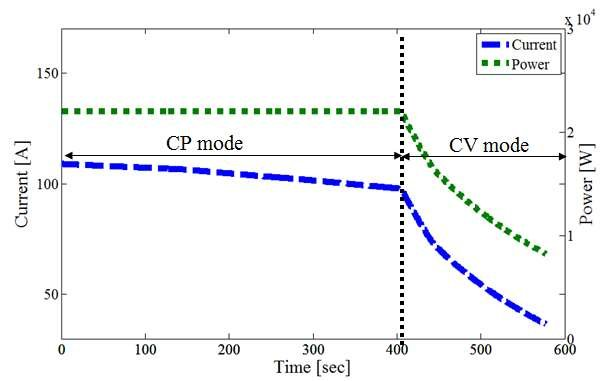

6 paveikslas: Nuolatinės galios konstantos įtampos (CPCV) įkrovimo grafikas

Baterijų ir prietaisų tipai, kurie daugiausia naudingi iš CPCV įkrovimo

Baterijos, kurios geriausiai tinka CPCV įkrovimui

CPCV (pastovios galios pastovios įtampos) įkrovimas yra naudingas ličio jonų (Li-jon) ir ličio polimero (LIPO) baterijoms.Šie akumuliatorių tipai yra paplitę šiuolaikiniuose aukštųjų technologijų įrenginiuose.CPCV įkrovimas prasideda nuo pastovios galios fazės, kai akumuliatorius greitai sugeria daug energijos, per anksti nepataikant į aukštą įtampos lygį.Kai akumuliatorius pasieks tam tikrą įtampą, įkrovimas pereina į pastovią įtampos fazę, išlaikant stabilią įtampą, kad įkrovimo procesas būtų saugiai baigtas, neperkraunant ar perkaitinant akumuliatoriaus.

Įrenginiai, gaunantys iš CPCV įkrovimo

• Išmanieji telefonai ir planšetiniai kompiuteriai: Šioms programėlėms reikia greito ir efektyvaus įkrovimo, kad būtų padidintas akumuliatoriaus veikimo laikas ir našumas.

• Nešiojamieji kompiuteriai: Panašiai kaip išmanieji telefonai, nešiojamieji kompiuteriai yra naudingi greitam, tačiau saugiam įkrovimui, padeda išlaikyti akumuliatoriaus sveikatą ilgalaikiam naudojimui akumuliatoriaus galia.

• Elektrinės transporto priemonės (EV): EV turi dideles akumuliatorių pakuotes, kurioms naudingas CPCV įkrovimas.Šis metodas greitai įkrauna akumuliatorių į aukštą lygį, prieš pereinant prie pastovios įtampos, kad būtų saugiai baigta procesas.

• Elektriniai įrankiai: Didelės talpos akumuliatoriai elektriniuose įrankiuose gali būti greitai ir saugiai įkrauti naudojant CPCV, sumažinti prastovą ir užtikrinti, kad įrankiai būtų paruošti naudoti.

Impulsų įkrovimas

Impulsų įkrovimas yra metodas, naudojamas baterijoms įkrauti, naudojant didelės srovės pliūpsnius, po to poilsio laikotarpius, neturinčius srovės ar trumpo išleidimo.Skirtingai nuo tradicinių metodų, kurie naudoja pastovų srovės srautą, impulsų įkrovimas apima įkrovimo ir poilsio ciklus.Šiuo metodu siekiama atkartoti natūralius įkrovimo procesus, rastus biologinėse sistemose, optimizuojant pusiausvyrą tarp energijos įvesties ir akumuliatoriaus cheminio stabilumo.

Šis metodas gali būti pritaikytas įvairiems akumuliatorių tipams, tokiems kaip švino rūgšties, nikelio-kadmio (NICD), nikelio-metalo hidrido (NIMH) ir ličio jonų baterijų.Kiekvienam tipui gali prireikti unikalių impulsų konfigūracijų, įskaitant impulsų stiprumo, trukmės ir poilsio laikotarpių pokyčius.

„Pulse“ įkraunant vieną didelę naudą yra tai, kad jis sumažina dendritų susidarymą ličio jonų akumuliatoriuose.Dendritai yra į adatą panašios konstrukcijos, kurios gali susidaryti įkrovimo metu ir sukelti trumpus junginius, sumažindami akumuliatoriaus veikimo laiką ir saugumą.Impulsų įkrovimo sustabdymo ir paleidimo pobūdis padeda kontroliuoti, kaip ličio telkiniai ant elektrodų, sumažinant dendritų susidarymo riziką.

Pulsų įkrovimas gali pagerinti akumuliatoriaus našumą ir gyvenimą, nes sumažėja šilumos generavimas įkrovimo metu.Tai padeda išlaikyti akumuliatorių tinkamoje temperatūroje, išsaugo jos talpą ir prailgina savo gyvenimą.Tai svarbu didelės talpos akumuliatoriams elektrinėse transporto priemonėse ir nešiojamame elektroniniame įrenginyje.

Pulso įkrovimas taip pat gali pagreitinti įkrovimo procesą nepažeisdamas akumuliatoriaus.Tai leidžia greičiau atkurti energiją, palyginti su nuolatiniu srovės įkrovimu, ir naudingas programoms, kurioms reikia greito įkrovimo laiko, pavyzdžiui, avarinės energijos sistemos ar trumpų automobilių sustojimų metu.

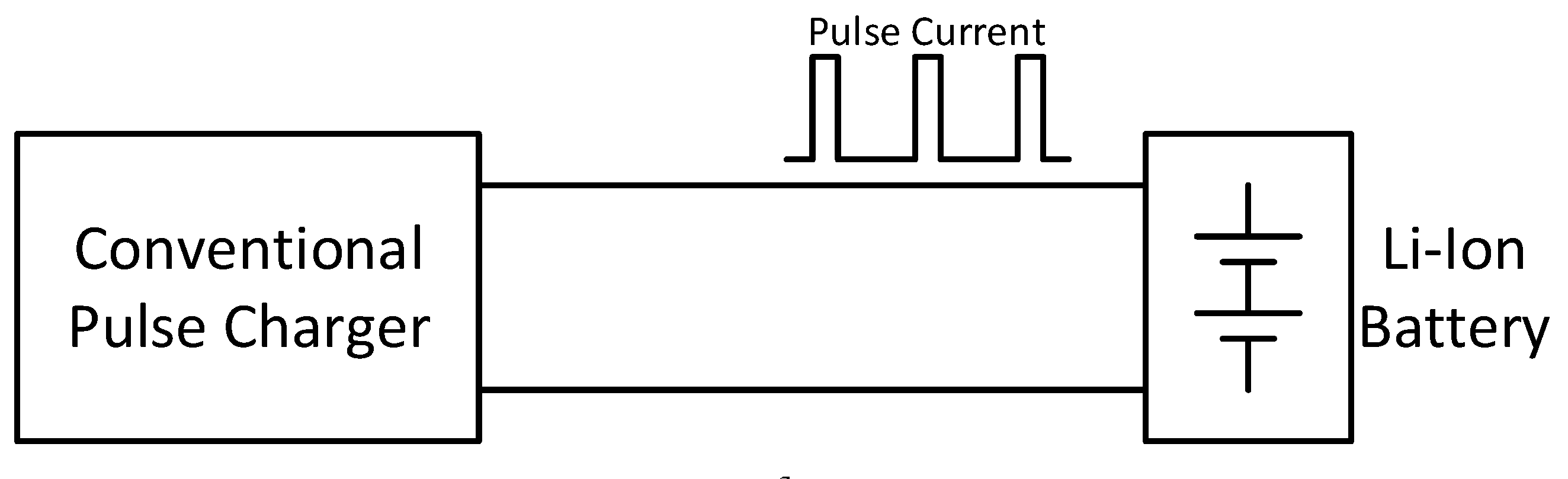

7 paveikslas: Ličio jonų akumuliatoriaus impulsų įkrovimas

Kaip veikia impulsų įkrovimas？

Impulsų įkrovimas yra patobulintas metodas, skirtas įkrauti baterijas, kuriomis siekiama pagerinti įkraunamų baterijų, tokių kaip nikelio-kadmio (NICD), nikelio-metalo hidrido (NIMH) ir ličio jonų (Li-jonų) ląstelės, efektyvumą ir gyvenimą.Skirtingai nuo tradicinės nuolatinės direktinės srovės (DC) įkrovimo, impulsų įkrovimas suteikia įkrovą trumpai, kontroliuojamiems sprogimams ar impulsams.Šis metodas optimizuoja įkrovimo procesą ir išsprendžia įprastas akumuliatoriaus problemas, tokias kaip perkaitimas ir „atminties efektas“ NICD baterijose.

Impulsų įkrovimo darbai su pertrūkiais trumpam pritaikant didesnę akumuliatoriaus srovę, o poilsio laikotarpis be srovės.Šie impulsai sumažina bendrą akumuliatoriaus šiluminį įtempį, leisdami šilumai išsisklaidyti poilsio laikotarpiais, sumažinant temperatūros kilimą ir galimą pažeidimą.

Impulsų įkrovikliai naudoja du pagrindinius impulsų tipus:

• Įkrovos impulsai: aukštos srovės impulsai, kurie greitai įkrauna akumuliatorių.Šių impulsų amplitudė, trukmė ir dažnis skiriasi priklausomai nuo akumuliatoriaus tipo ir būklės.

• Išleidimo impulsai: Retkarčiais susikerta su įkrovos impulsais, tai padeda sunaikinti akumuliatoriaus elektrolitą ir sumažinti atminties efektą NICD baterijose.

Įkroviklis kontroliuoja įkrovimo impulsų trukmę ir intervalus tarp jų, naudodamas grįžtamojo ryšio mechanizmus, kurie stebi akumuliatoriaus parametrus, tokius kaip įtampa ir temperatūra.Šis grįžtamasis ryšys leidžia įkrovikliui pakoreguoti įkrovimo procesą, padidindamas akumuliatoriaus įkrovimo priėmimą ir bendrą sveikatą.

Sulaikymo įkrovimas

„TrickLe“ įkrovimas yra technika, naudojama norint išlaikyti baterijas visiškai įkrauti, vengiant perkrauti.Jis veikia pristatant nedidelį, nuoseklų elektros srautą į akumuliatorių, atitinkantį natūralų savęs įkrovos greitį.Šis metodas yra naudingas įrenginiams, kurie nėra dažnai naudojami, užtikrinant, kad jie išlieka įkrauti ir paruošti nepakenkdami akumuliatoriaus sveikatai.

Šis procesas taiko minimalią nuolatinę srovę, idealiai tinkančią ilgą laiką palaikyti akumuliatoriaus įkrovimą.Lėto įkrovimo greitis suteikia akumuliatoriui sveiką ir paruoštą naudoti net ir visiškai įkraunant.Nors tai naudinga budėjimo budėjimo baterijoms, jis nerekomenduojamas NIMH ir ličio jonų baterijoms, nes jas gali pažeisti užsitęsęs žemo lygio įkrovimas.

Pagrindinis triušio įkrovimo tikslas yra neribotą laiką išlaikyti akumuliatorių optimaliai įkrauti.Sulaikymo įkrovimo procesas apima kruopščiai reguliuojant į akumuliatorių tekančią elektros srovę.Įkroviklis pirmiausia patikrina akumuliatoriaus įtampą, kad nuspręstų, kiek srovės teikiama.Jei įtampa yra žemiau taikinio, įkroviklis tiekia didesnę srovę, kad ją įkrautų.Pasiekus tikslinę įtampą, įkroviklis pereina į žemesnę, pastovią srovę, atitinkančią akumuliatoriaus savarankiško mokesčio greitį.Šis požiūris apsaugo akumuliatorių visiškai įkrautą nerizikuodamas per dideliam įkrovimui, prailginant jo tarnavimo laiką ir našumą.

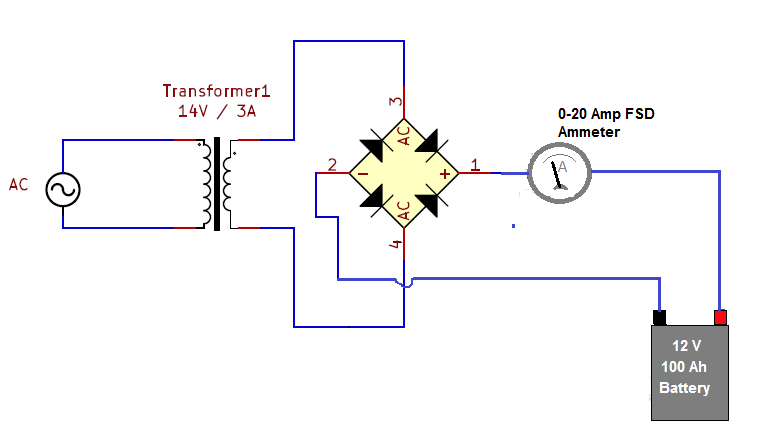

8 paveikslas: Sulaikykite akumuliatoriaus įkrovimą

Tinkamumas įvairių rūšių baterijoms ir programoms

Švino rūgšties baterijos: Tinkamos tiek plūdės, tiek impulsų įkrovimas.Plaukiojant įkrovimui dažnai teikiama pirmenybė nejudantiems naudojimams, pavyzdžiui, avarinėms sistemoms.

Nikelio-kadmio baterijos: Šios baterijos gali naudoti ir impulsą, ir plūduriuojant, naudingas, kai per didelis įkrovimas kelia susirūpinimą.

Ličio jonų akumuliatoriai: Jie netinka srovei ar plūdės įkrovimui dėl jų jautrumo per dideliam įkrovimui.Impulsų įkrovimas su kontroliuojamais sprogimais ir tinkama grandine yra geriau pritaikyta ličio jonų akumuliatoriams apsaugoti ir palaikyti.

Kelių pakopų nuolatinė srovės (MCC) įkrovimas

Kelių pakopų nuolatinė srovės (MCC) įkrovimas yra pažangi akumuliatorių elementų, ypač ličio jonų ir švino-rūgšties baterijų, įkrovimo technika.Šis metodas apima atskirus nuolatinio srovės įkrovimo etapus, kiekvienas pritaikytas skirtingoms akumuliatoriaus įkrovimo ciklo fazėms.Pagrindinis MCC įkrovimo tikslas yra sustiprinti akumuliatorių sveikatą ir ilgaamžiškumą, koreguojant srovę, pristatytą įvairiuose įkrovimo proceso etapuose.

Pirmajame etape didesnė pastovi srovė yra taikoma norint greitai įkrauti akumuliatorių į savo talpos dalį.Ši fazė, žinoma kaip birių įkrovimas, efektyviai padidina akumuliatoriaus įkrovos lygį.

Kai akumuliatorius pasiekia tam tikras įtampos slenksčius, įkrovimo sistema pereina į etapus su mažesnėmis srovėmis.Šie etapai suteikia smulkesnį valdymą, neleidžiant per dideliam įkrovimui ir mažinant akumuliatoriaus elementų įtempį.Ši kruopšti moduliacija padeda išlaikyti akumuliatoriaus eksploatavimo laiką ir efektyvumą.

9 paveikslas: Įkraunant daugiapakopę konstantą (MCC) įkrovimo grafiką

MCC įkrovimo pranašumai

Aspektas	MCC įkrovimas
Akumuliatorius Sveikata	Sumažina stresą įkrovimo metu
Dabartinis Koregavimas	Koreguojama pagal akumuliatoriaus įkrovimo lygį
Perkaitimas Prevencija	Mažina srovę, kai įkrovos padidėja iki užkirsti kelią perkaitimui
Akumuliatorius Ilgaamžiškumas	Sustiprina bendrą sveikatą ir ilgaamžiškumą
Temperatūra Valdymas	Temperatūra išlaiko optimalius diapazonus
Įtampa Valdymas	Apsaugo nuo per didelio įtampos įtempio
Efektyvumas	Greitai moka neprarandant saugumas
Pajėgumas ir stabilumas	Išlaiko didesnį talpą ir stabilumą per visą gyvenimo trukmę
Paraiška Tinkamumas	Tinka įvairioms programoms (elektronika, transporto priemonės)

Kūgio srovės įkrovimas

Kūginės srovės įkrovimas, gautas iš pastovios įtampos metodo, sumažina įkrovimo srovę, kai pakyla akumuliatoriaus įtampa.Šis paprastesnis metodas reikalauja kruopštaus stebėjimo, kad būtų išvengta per didelio įkrovimo, ypač užklijuotose švino rūgšties baterijose, kad būtų išvengta skilimo ar gedimo.

Akumuliatoriui įkraunant, jo vidinis pasipriešinimas didėja ir gali sukelti aukštesnę temperatūrą ir galimą pažeidimą, jei pradinė didelė įkrovimo srovė laikoma ta pati.Sumažinus srovę, įkroviklis užtikrina, kad akumuliatorius taps mažiau srovės, nes jis labiau įkrauna, sumažinant perkaitimo riziką ir prailginant akumuliatoriaus eksploatavimo laiką.

Palyginti su kitais akumuliatorių įkrovimo metodais, smailėjančios srovės įkrovimas yra paprastesnis ir dažnai saugesnis.Jis skiriasi nuo sudėtingesnių metodų, tokių kaip impulsų įkrovimas ar pastovi srovės/pastovios įtampos (CC/CV) įkrovimas, naudojamas ličio jonų baterijoms.Šie metodai gali įkrauti baterijas greičiau ir efektyviau, tačiau norint saugiai kontroliuoti įkrovimo procesą, reikia daugiau pažangių sistemų.

BURP įkrovimas

Taip pat žinomas kaip refleksinis ar neigiamas impulsų įkrovimas, BURP įkrovimas apima trumpus iškrovos impulsus įkrovimo metu.BURP įkrovimas yra metodas, naudojamas pagerinti nikelio pagrindu sukurtų baterijų, tokių kaip nikelio-kadmio (NICD) ir nikelio-metalinio hidrido (NIMH) baterijų, ilgaamžiškumą ir efektyvumą.Ši technika apima trumpų įkrovimo proceso nutraukimą trumpais išleidimo impulsais.Šie trumpi išmetimai išleidžia dujų burbuliukus, kurie kaupiasi akumuliatoriaus elementuose įprasto įkrovimo metu.Šis leidimas, dažnai vadinamas „Burping“, apsaugo nuo slėgio kaupimosi ir sumažina atminties efektą - būklę, kuri gali sumažinti akumuliatoriaus talpą ir gyvenimo trukmę, jei ji pakartotinai įkraunama, nebūdama visiškai išleidžiama.

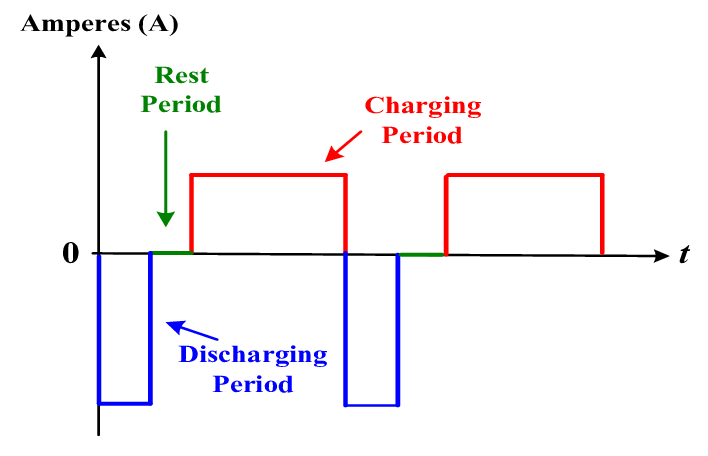

10 paveikslas: BURP įkrovimo schema

Kaip veikia BURP įkrovimas？

Štai kaip tai veikia ir kodėl tai naudinga:

Įkraunant šias baterijas gali susidaryti dujų burbuliukai ant savo elektrodų, blokuodamos elektros srautą.BURP įkrovimas apima trumpus iškrovimus arba „Burps“, kurie padeda iššokti šiuos burbuliukus, nes elektra tekėtų sklandžiai.

Trumpi išleidimai padeda išlaikyti stabilią akumuliatoriaus vidinę aplinką.Sumažinus dujų kaupimąsi ir vidinį slėgį, BURP įkrovimas užtikrina tolygesnį įkrovos pasiskirstymą akumuliatoriuje.

BURP įkrovimas sumažina perkrovimo ir perkaitimo riziką, įprastos tradicinių įkrovimo metodų problemos.Tai leidžia įkrovimo procesą greičiau ir užtikrina akumuliatoriaus įkrovimą visiškai ir tolygiai.

Užvengiant dujų kaupimosi ir perkaitimo, BURP įkrovimas padeda išlaikyti vidinius akumuliatoriaus komponentus.Tai lemia ilgesnį akumuliatoriaus gyvenimo trukmę.

IUI įkrovimas

IUI įkrovimas yra modernus būdas greitai įkrauti standartines užtvindytas švino rūgšties baterijas.Tai apima tris fazes: pradinę pastovią srovės fazę, kol pasiekiama nustatyta įtampa, pastovi įtampos fazė, kai srovė mažėja iki kito iš anksto nustatyto lygio, ir galutinis grįžimas į pastovią srovę.Šis požiūris užtikrina net įkraunant visas ląsteles, maksimaliai padidindamas našumą ir gyvenimo trukmę.

IUI įkrovimo metodas yra naudingas standartinėms užtvindytoms švino-rūgšties baterijoms, nes jis užtikrina net įkrovimą visose ląstelėse, gerai palaikyti optimalų našumą ir pratęsti bendrą akumuliatoriaus gyvenimo trukmę.IUI įkrovimo kontrolė Srovinė ir įtampa, kad būtų išvengta per didelio įkrovimo ar nepakankamo įkrovimo, sumažina akumuliatoriaus gedimo riziką.Tai taip pat sutrumpina įkrovimo laiką, todėl jis yra efektyvus ir praktiškas daugeliui naudojimo būdų.

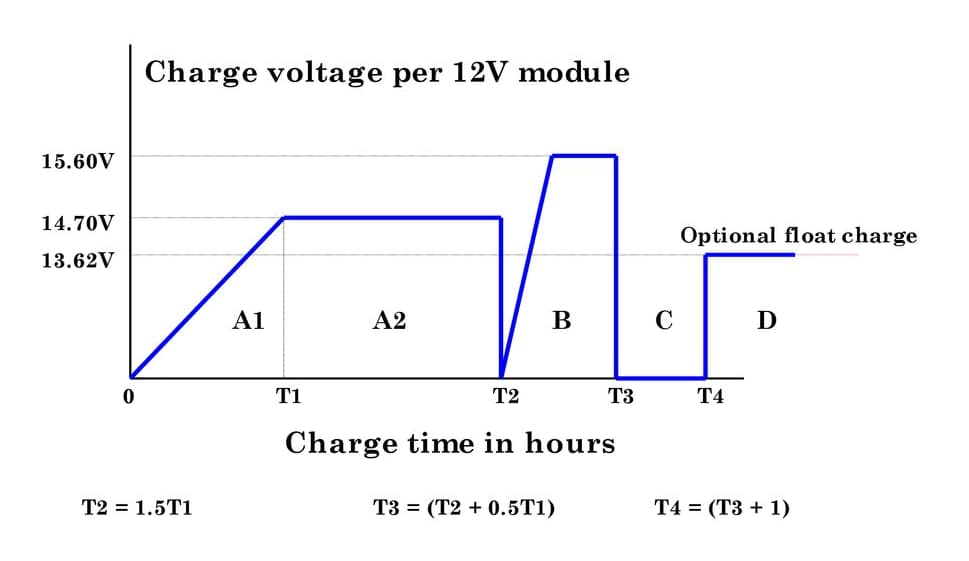

11 paveikslas: IUI įkrovimo schema

Plūdės įkrovimas

Plūdo įkrovimas yra technika, naudojama daugiausia su švino rūgšties baterijomis avarinės galios sistemose.Šis metodas apima akumuliatoriaus ir apkrovos sujungimą su pastovaus įtampos šaltiniu.Įtampa laikoma šiek tiek žemiau akumuliatoriaus maksimalios talpos.Šis kruopštus įtampos valdymas neleidžia įkrauti ir užtikrina, kad akumuliatorius visada būtų paruoštas naudoti.

Praktiškai plūdės įkrovimas palaiko akumuliatorių visiškai paruoštas nerizikuodamas per dideliam įkrovimui.Nuolatinis įtampos šaltinis atsveria natūralų akumuliatoriaus savaiminį įkrovą, išlaikydamas jo įkrovą optimaliame lygyje.Šis metodas yra labai naudingas sistemoms, kuriose akumuliatorius turi būti paruoštas bet kuriuo metu, pavyzdžiui, nepertraukiami maitinimo šaltiniai (UPS), avarinio apšvietimo ir budėjimo režimo generatoriai.

Naudojant plūdės įkrovimą, reikia išlaikyti akumuliatoriaus patikimumą, įsitikindama, kad prireikus jis gali suteikti energijos.Tai taip pat sumažina dažnai priežiūros ir stebėjimo poreikį, todėl tai yra praktiškas ir efektyvus būdas išlaikyti avarinės energijos sistemas.

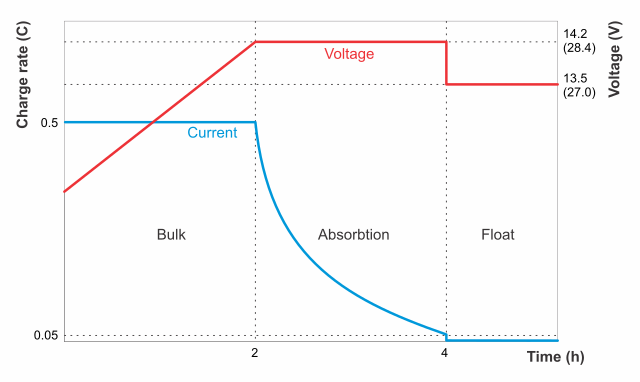

12 paveikslas: plūdės įkrovimo schema

Atsitiktinis įkrovimas

Atsitiktinis įkrovimas yra metodas, naudojamas tada, kai maitinimo šaltinis yra nepatikimas arba labai keičiasi.Tai dažnai atsitinka tokiose situacijose kaip transporto priemonės su kintančiu variklio greičiu ar saulės baterijomis, kurias paveikė orai.

Transporto priemonėse variklio greitis gali labai skirtis, todėl nereguliarios galios išėjimai sukelia sunkų akumuliatoriaus tinkamai įkrauti.Panašiai saulės baterijos gamina elektrą, pagrįstą saulės spinduliais, ir gali greitai pasikeisti dėl debesų ar paros laiko.Šie pakeitimai gali sukelti daug streso baterijoms, jei jie nebus tvarkomi teisingai.

Norint išspręsti šias problemas, atsitiktinis įkrovimas naudoja specialius metodus kintamų įkrovimo sąlygoms valdyti.Tai apima pažangias algoritmus ir intelektualiųjų įkrovimo sistemas, kurios realiu laiku pritaikomas prie maitinimo šaltinio pakeitimų.Nepertraukiamai stebint įvesties galią ir pritaikant įkrovimo procesą, šios sistemos apsaugo akumuliatorių nuo kintančios galios padarytos žalos.

Atsitiktinis įkrovimas taip pat užtikrina, kad akumuliatorius veikia gerai ir trunka ilgiau, net esant nenuosekliam maitinimo šaltiniui.Tai neleidžia per dideliam įkrovimui per energijos viršįtampius ir užtikrina, kad įkrautų pakankamai įkrovimo lašų galios metu.

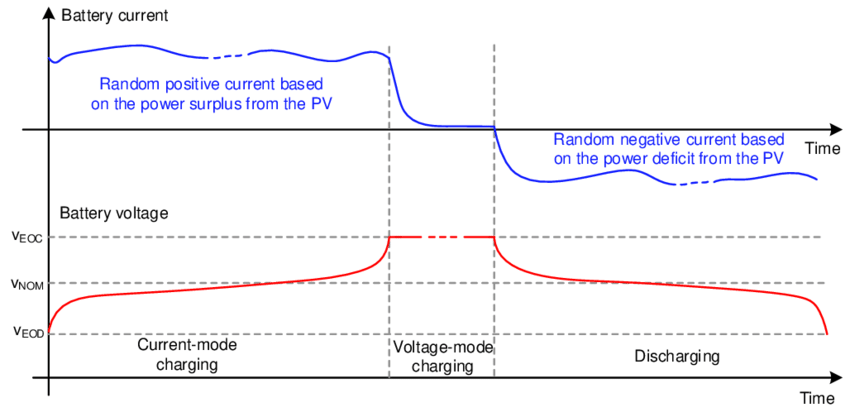

13 paveikslas: Atsitiktinio įkrovimo grafikas

Išvada

Tyrinėjant įvairius akumuliatorių įkrovimo būdus, parodoma, kaip svarbu pagerinti akumuliatorių technologiją, kad būtų patenkinti augantys šiuolaikinių įrenginių ir sistemų poreikiai.Pagrindiniai metodai, tokie kaip pastovi įtampa ir pastovi srovė, taip pat sudėtingesni metodai, tokie kaip hibridinis CVCC ir nuolatinis galios įkrovimas, kiekvienas turi savo pranašumus ir yra geriausi konkrečioms baterijų ir naudojimo būdams.Elektrodų, akumuliatorių valdymo sistemų ir išmaniųjų technologijų naudojimo medžiagų pažanga yra svarbi, kad baterijos būtų geresnės ir saugesnės.Akumuliatorių įkrovimo ateitis priklauso nuo šių technologijų kūrimo ir naudojimo, kad būtų užtikrinta tvari, efektyvi ir patikima.

Dažnai užduodami klausimai [DUK]

1. Kokie yra trys pagrindiniai įkrovimo tipai?

Lėtas įkrovimas: Šis metodas naudoja standartinę kintamosios srovės (kintamos srovės) galią, esančią gyvenamosiose vietose.Įkrovikliai veikia esant mažesniam galios lygiui (iki 3 kW), todėl jis tinka per naktį įkrauti.

Greitas įkrovimas: Greiti įkrovikliai naudoja didesnį kintamosios srovės galią (iki 22 kW) ir yra viešose įkrovimo stotyse.Jie gali įkrauti elektromobilio (EV) akumuliatorių greičiau nei lėti įkrovikliai, paprastai per kelias valandas.

Greitas įkrovimas: Tai yra greičiausi turimi įkrovikliai, naudojant DC (tiesioginės srovės) galią.Jie gali įjungti didžiąją dalį „EV“ akumuliatoriaus talpos per valandą.Galios lygis prasideda nuo maždaug 50 kW galios ir pažangiausias sistemas gali padidėti iki 350 kW.

2. Kokie yra skirtingi mokesčių tipai?

Per minutę įkrovimas: Ši kainodaros struktūra apmokestina vartotojus, atsižvelgiant į tai, kiek laiko, sujungto su įkrovikliu, neatsižvelgiant į sunaudotos elektros energijos kiekį.

Už KWH įkrovimą: Tai yra naudojimo kainų nustatymo modelis, kai vartotojams atsiskaito sąskaitos, atsižvelgiant į elektros energiją, kurią suvartoja jų transporto priemonės kilovatvalandės valandomis.Šis metodas laikomas teisingesniu, nes jis tiesiogiai koreliuoja su sunaudota energija.

Fiksuotas įkrovimas: Kai kurios įkrovimo stotys siūlo fiksuotą nurodytą įkrovimo langą, pavyzdžiui, valandą ar dieną, ir gali būti naudinga ilgesnėms stotelėms.

3. Kas yra 1 ir 2 režimo įkrovimas?

1 režimo įkrovimas: Tai yra paprasčiausia EV įkrovimo forma, kai transporto priemonė yra prijungta tiesiai prie standartinio buitinio elektros lizdo be jokios specialios įrangos.Jis lėtas ir naudojamas mažesnėms transporto priemonėms ar nakvynei įkraunant namus.

2 režimo įkrovimas: Šis režimas taip pat apima įkrovimą iš standartinio elektros lizdo, tačiau apima laidą su įmontuotu apsaugos įtaisu.Šis prietaisas apsaugo nuo elektros smūgių ir kitų galimų elektrinių pavojų, todėl jis yra saugesnis nei 1 režimas ir universalesni.

4. Kaip išlaikyti akumuliatoriaus sveikatą 100%?

Venkite ekstremalių įkrovimo: Neišmeskite akumuliatoriaus iki 100% arba leiskite jai nutekėti iki 0%.Laikykite mokestį nuo 20% iki 80%.

Valdymo temperatūra: Baterijos geriausiai veikia vidutinėje temperatūroje.Venkite akumuliatoriaus eksponuoti dideliu šalčiu ar šiluma.

Naudokite gamintojo rekomenduojamus įkroviklius: Visada naudokite transporto priemonių gamintojo rekomenduojamą įkrovimo įrangą, kad išvengtumėte baterijos sugadinimo.

Reguliarus naudojimas ir techninė priežiūra: Reguliarus naudojimas ir savalaikis priežiūros patikrinimas padeda išlaikyti akumuliatoriaus sveikatą.Ilgas neveiklumo laikotarpis gali pabloginti akumuliatoriaus našumą.

5. Koks yra geriausias akumuliatoriaus įkrovimo nustatymas?

Įkrovimo greitis: greitas įkrovimas yra patogus, tačiau gali pabrėžti akumuliatorių.Lėtai ar vidutinio sunkumo įkrovimo greičiai yra geriau tinkami kasdieniam naudojimui, norint prailginti akumuliatoriaus veikimo laiką.

Temperatūros kontrolė: įkrovimas kontroliuojamoje aplinkoje, kur temperatūra yra vidutinio sunkumo, padeda išsaugoti akumuliatoriaus sveikatą ir efektyvumą.

Įkrovimo diapazonas: Akumuliatoriaus įkrovos būklė nuo 20% iki 80% reguliariai naudojant gali turėti įtakos jo ilgaamžiškumui ir našumui.
