Išsamus C945 tranzistoriaus vadovas

„C945“ tranzistorius yra kertinis akmuo mažos galios elektroninių komponentų srityje, gerbiamas dėl savo universalių funkcijų signalo amplifikacijoje ir elektroniniu perjungimu.Tipiškas NPN bipolinio sankryžos tranzistorius (BJT) C945 išsiskiria dėl tvirtos galimybės apdoroti silpnus elektrinius signalus ir veikti kaip patikimas jungiklis įvairiuose grandinės dizainuose.Šis straipsnis įsigilina į niuansuotą C945 anatomiją, išryškindamas jo struktūrinę kompoziciją ir eksploatavimo mechaniką, apimančią puslaidininkių sluoksnių ir pagrindinių terminalų trijulę, skirtą efektyviam srovei moduliacijai.Tranzistoriaus įgūdžiai tvarkyti srovę iki 150 mA ir toleruojant įtampą iki 50 V, todėl jis yra būtinas įrankis mažos galios programose, pradedant garso signalo amplifikacija ir baigiant variklio valdymu tiek vartotojams, tiek pramoninei elektronikai.Tyrinėdamas jo specifikacijas, ypatybes ir praktinius pritaikymus, šiuo straipsniu siekiama išsamiai suprasti C945 veiklos dinamiką ir rimtą vaidmenį gerinant grandinės našumą ir patikimumą.

Katalogas

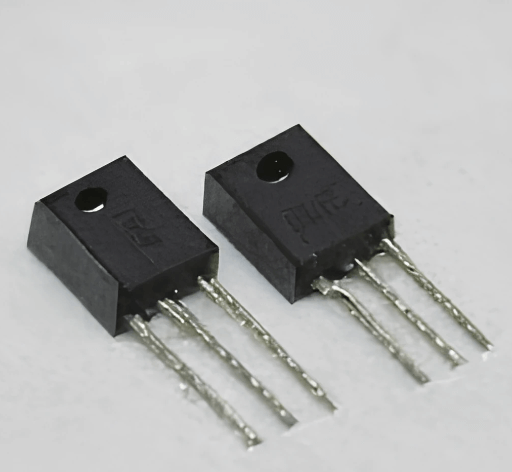

1 paveikslas: C945 tranzistorius

C945 tranzistoriaus supratimas

„C945“ tranzistorius yra plačiai naudojamas, mažos galios NPN Bipolinio sankryžos tranzistorius (BJT) , vertinamas už savo universalumą įvairiose elektroninėse grandinėse.Jis tarnauja dviem pagrindiniams tikslams: silpnų elektrinių signalų sustiprinimą ir funkcionavimą kaip elektroninį jungiklį.Dėl šios dvigubos galimybės C945 daro reikšmingą daugelio mažo masto elektroninių prietaisų komponentą.C945 struktūrą sudaro trys puslaidininkių sluoksniai.Išsamiai išsamiai, yra p tipo sluoksnis, išdėstytas tarp dviejų N tipo sluoksnių.Šie sluoksniai yra tinkami jo funkcijai.Tranzistoriuje taip pat yra trys pagrindiniai terminalai, kurių kiekvienas turi specifinį vaidmenį:

• Emitteris: Išleidžiami įkrovimo laikikliai (tiek elektronai, tiek skylės) į pagrindą

• Bazė: Reguliuoja iš emiterio gaunamų vežėjų skaičių

• Kolekcionierius: Gauna nešiklius, praėjusius pro emiterį, kurį valdo pagrindas

Pagrindinė C945 funkcija yra valdyti srovės srautą tarp bazės ir emiterio, o tai savo ruožtu reguliuoja srovę kolektoriuje.Pakoregavę srovę bazėje, vartotojai gali manipuliuoti, kaip tranzistorius sustiprina signalus arba perjungia iš įjungimo ir išjungimo būsenų.Šis smulkus valdymas yra naudingas grandinėse, kurios reikalauja tikslios įtampos ir dabartinio reguliavimo.„C945“ srovė turi iki 150 mA ir gali valdyti net 50 V įtampą, todėl jis yra idealus mažos galios užduotims.

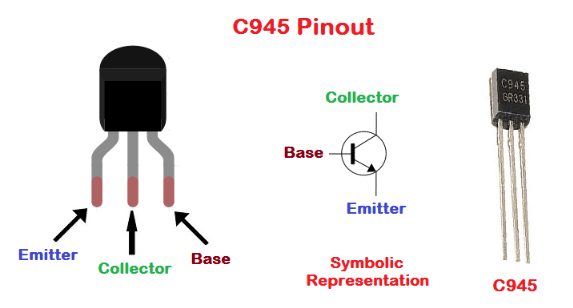

2 paveikslas: C945 PINOUT

C945 „Pinout“ konfigūracija

„C945“ turi tris pagrindinius kaiščius: kolekcionierius, bazė ir emiteris.Kiekvienas kaištis atlieka aiškų ir pagrindinį vaidmenį, o teisingai juos sujungti su kitais komponentais, kad tranzistorius veiktų taip, kaip numatyta.

• Kolekcionieriaus kaištis: Šis kaištis paprastai yra prijungtas prie teigiamo maitinimo šaltinio gnybto.Jis surenka įkrovimo vežėjus (elektronus ar skylutes), kurie srautas iš pagrindo, leidžiantis tranzistoriui atlikti srovę.

• Bazinis kaištis: Bazė kontroliuoja tranzistorių.Šiam kaiščiui taikoma maža įtampa lemia, kiek srovės teka tarp kolektoriaus ir emiterio.Tai yra raktas į tranzistoriaus įjungimą „įjungti“ arba „išjungti“ grandinėje.

• Emitterio kaištis: Emetė paprastai jungiasi prie žemės arba neigiamos grandinės pusės.Jis išskiria įkrovimo laikiklius į pagrindą, užbaigia grandinę ir leidžia srovei tekėti.

Kai kurie C945 tranzistoriaus variantai gali būti su papildomu kaiščiu, specialiai sukurtu šilumos išsklaidymui.Ši funkcija yra pažymėta didelės galios programomis, kai tranzistorius kitaip gali perkaisti, darant įtaką jo našumui.

C945 tranzistoriaus savybės

C945 tranzistorius yra labai vertinamas NPN bipolinio jungties tranzistorius (BJT) dėl jo projekto, kuris skatina efektyvų elektronų srautą.Tai ypač gerai tinka amplifikacijai ir perjungimui įvairiose grandinėse.

C945 tranzistoriaus savybės
Žemas kolektoriaus-emiterio prisotinimas Įtampa	Viena iš pagrindinių C945 stipriųjų pusių yra Jo žema kolektoriaus-emiterio prisotinimo įtampa.Tai reiškia, kad kai tranzistorius yra visiškai "įjungtas", jis sumažina įtampos kritimą tarp Kolekcionierius ir emiteris, mažinantis galios nuostolius.Praktine prasme tai leidžia tranzistorius greitai ir efektyviai perjungti, o tai daro įtaką grandinės, reikalaujančios greito įjungimo perėjimų, tokių kaip greitaeigis perjungimas Prietaisai.
Didelis srovės pelnas	C945 taip pat pasižymi didele srove Gavimas, todėl jis idealiai tinka amplifikacijos užduotims.Iš esmės šis pelnas leidžia tranzistoriui išvesti didesnę srovę, palyginti su mažesne Įvesties srovė, taikoma bazei.Tai ypač vertinga garso įraše ir Radijo dažnio (RF) stiprintuvai, kai signalo stiprumo palaikymas be iškraipymas yra rimtas.Pavyzdžiui, garso įrangoje šis didelis pelnas Įgalinamas išvalyti mažos galios signalų stiprinimą iki lygio, kuris gali važiuoti kalbėtojai efektyviai.
Universalumas galios ir signalo tvarkymo srityje	C945 gebėjimas tvarkyti a Galios lygių ir signalo tipų įvairovė daro jį pritaikomu komponentu Daugybė elektroninių prietaisų.Kai kurios įprastos programos yra naudojami RF stiprintuvai Norėdami padidinti silpnus radijo dažnio signalus, ir C945 užtikrina, kad tai užtikrina Ryšio įtaisai gali perduoti ir priimti signalus dideliais atstumais Be signalo kokybės degradacijos.Garso grandinėse „C945“ patobulina Mažos galios signalai, skirti vairuoti garsiakalbius, išlaikant aiškumą ir Sumažinkite iškraipymus, todėl jis yra naudingas garso sistemose.

C945 tranzistoriaus specifikacijos

Nors gamintojas specifikacijas gali šiek tiek skirtis, pagrindiniai parametrai užtikrina, kad tranzistorius efektyviai veiktų skirtingomis sąlygomis.

C945 tranzistoriaus specifikacijos
Kolektoriaus-emiterio prisotinimo įtampa	Ši įtampa paprastai patenka į 0,2 V ir 0,4 V, leidžiant C945 efektyviai perjungti, esant minimaliam įtampos nuostoliui. Ši maža sodrumo įtampa padeda sumažinti šilumos susidarymą, o tai būtina norint išlaikyti bendros grandinės vientisumą ir efektyvumą. Efektyvus perjungimas užtikrina, kad tranzistorius sklandžiai veikia sistemose, kur Reikalingas greitas dviračių sportas.
Suskirstymo įtampa (kolekcionierius į Emiteris)	Suskirstymo įtampa, paprastai tarp 50 V ir 100 V, apsaugokite tranzistorių nuo įtampos smaigalių.Ši funkcija Užtikrina stabilų našumą aukštos įtampos grandinėse.Tvarkydamas staigų Padidėjus įtampai, tranzistorius gali patikimai veikti, nerizikuodamas pažeidimas ar gedimas reiklesnėmis sąlygomis.
Emitterio bazės skilimo įtampa	Ši specifikacija svyruoja nuo 5 V iki 10 V ir nurodo maksimalią įtampą, kurią bazinės emitero sankryža gali ištverti prieš Suskaidymas.Praktiniu požiūriu ši vertė užtikrina, kad Transistoriaus veikimo metu nebus gedimas.
Kolekcininko srovė	C945 gali valdyti iki 0,2a kolekcininko srovė, todėl ji tinka įvairiai vidutinei galiai paraiškos.Ar naudojamas perjungti ar stiprinti, šis dabartinis diapazonas Palaiko patikimą našumą tiek mažos, tiek vidutinės galios grandinėse.Gebėjimas Tvarkyti vidutinio sunkumo krovinius, tai yra universalus komponentas kasdieniam komponentui Elektroninės užduotys.
Galios išsisklaidymas	Tranzistoriaus galios išsisklaidymas Paprastai svyruoja nuo 600MW iki 800MW, o tai apibrėžia, kiek šilumos gali Rankeną prieš reikalaujant papildomų aušinimo priemonių.Naudojamas efektyvus šilumos valdymas, ypač taisose, kur tranzistorius veikia nuolat arba po sunkesnėmis apkrovomis.
Darbinė temperatūros diapazonas	C945 gali veikti temperatūroje svyruoja nuo -55 ° C iki 150 ° C, todėl jis tinka tiek ekstremaliai, tiek šalčiui, ir šildyti.Šis platus veiklos diapazonas leidžia jį naudoti lauko aplinkoje arba prietaisai, kurie patiria svyruojančią temperatūrą.Jo atsparumas įvairiam Šiluminės sąlygos užtikrina, kad tranzistorius galėtų patikimai veikti Skirtingi parametrai, pradedant pramoninėmis mašinomis ir baigiant vartojimo elektronika.

C945 tranzistoriaus taikymas

C945 tranzistorius yra plačiai naudojamas tiek vartotojams, tiek pramoninei elektronikai dėl jo sugebėjimo sustiprinti signalus ir atlikti efektyvų perjungimą.Dėl jo universalumo yra pagrindinė daugelio elektroninių prietaisų dalis, kur jis padidina bendrą grandinės našumą.

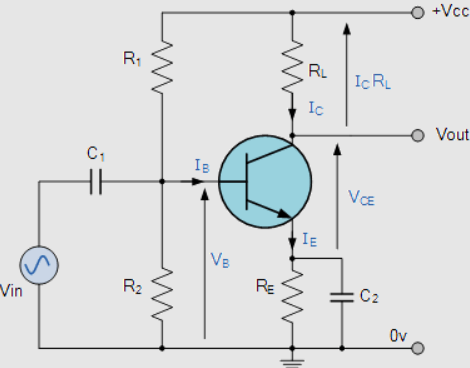

3 paveikslas: Garso signalo stiprinimas

C945 yra idealus garso signalams sustiprinti, nes padidėja jo padidėjimas.Garso įrangoje reikia silpnų signalų ir padidina juos iki energijos lygio, kurio pakanka garsiakalbiams skatinti.Šis amplifikacija neišdalinant originalaus garso yra idealus naudoti „Hi-Fi“ sistemose ir viešo adreso nustatymuose.

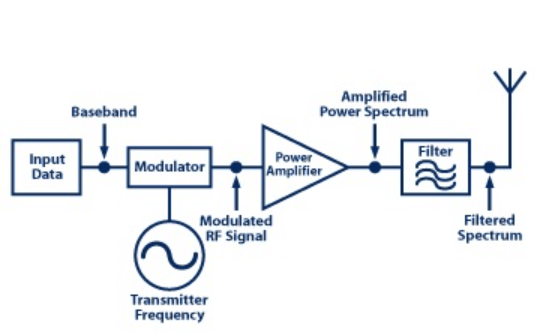

4 paveikslas: RF signalo amplifikacija

Radijo dažnio (RF) taikymuose C945 pagerina RF signalų stiprumą, padedant geresniam perdavimui ir priėmimui tokiuose įrenginiuose kaip radijo imtuvai ir siųsdami siųstuvus.Padidindamas šiuos signalus, tai padeda išlaikyti aiškumą ir nuoseklumą net dideliais atstumais, užtikrinant patikimą bendravimą.

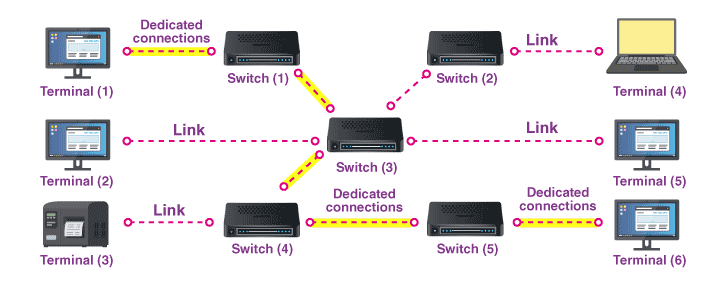

5 paveikslas: Perjungimo programos

„C945“ žemas kolektoriaus-emiterio prisotinimo įtampa leidžia efektyviai ir greitai perjungti, kai galia praranda minimalų galios nuostolį.Tai daro jį skaitmeninių grandinių komponentu, kur būtina greitas ir patikimas perjungimas.Jis dažniausiai naudojamas skaičiavimo įrenginiuose, išmaniaisiais valdikliais ir kitomis sistemomis, kur greitas perjungimas pagerina funkcionalumą.

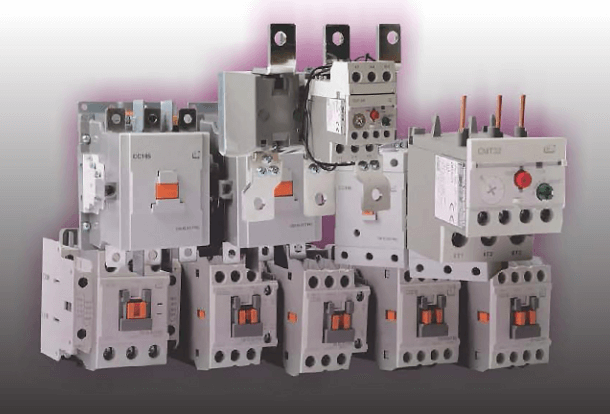

6 paveikslas: Variklio valdymas

C945 gali reguliuoti galios srautą variklio valdymo programose.Reguliuodamas srovę, tai leidžia tiksliai valdyti variklio greitį ir sukimo momentą.Ši funkcija reikalinga automobilių elektronikoje, robotinėje pavaros ir mašinose, kurios sklandžiai veikia smulkiosios motorikos reguliavimą.

Ekvivalentai C945 tranzistoriui

C945 tranzistorius turi keletą lygiaverčių alternatyvų, įskaitant 2N3904, BC547 ir 2N2222 tranzistorius.Šios alternatyvos pasižymi panašiomis elektrinėmis savybėmis, todėl jos yra tinkamos daugeliui tų pačių programų.

Renkantis C945 pakaitalą, atrankos kriterijai atitinka pagrindines elektros specifikacijas.Tai apima dabartinį valdymą, įtampos įvertinimą ir galios išsklaidymą.Tik įvykdžius elektros specifikacijas, gali būti išvengta veiklos problemų ar galimų grandinės gedimų.Pvz., Jei stiprintuve naudojamas tranzistorius, turintis mažesnį srovės įvertinimą, jis gali perkaisti arba sugadinti normaliomis darbo sąlygomis.

Pakaitinio tranzistoriaus fizinio dydžio ir kaiščio konfigūracija turėtų sklandžiai tilpti į esamą grandinę.Dydžio ar kaiščio išdėstymo neatitikimas gali sukelti komplikacijų diegimo metu, todėl gali reikėti papildomų modifikacijų ar adapterių, o tai gali padidinti projekto sudėtingumą.Skirtingi tranzistoriai turi skirtingą galios išsisklaidymo lygį.Net jei pakaitalas atitinka C945, atsižvelgiant į srovę ir įtampą, šilumos generavimo skirtumams gali prireikti papildomo šiluminio valdymo, pavyzdžiui, pridedant šilumos kriauklę ar gerinant oro srautą prietaise.

C945 tranzistoriaus pakuotė

„C945“ tranzistorius paprastai laikomas „TO-92“ pakuotėje, žinomas dėl kompaktiško dizaino ir efektyvaus erdvės naudojimo grandinių išdėstymuose.Šis pakuotės stilius pasižymi trijų švino konfigūracija, išdėstyta trikampiu modeliu, kuris padeda supaprastinti tiek surinkimą, tiek integraciją į įvairius elektroninius dizainus.

Dėl mažo „TO-92“ paketo dydžio jis yra idealus programoms, kuriose erdvėje yra ribota.Tai ypač naudinga šiuolaikinėje elektronikoje, kur pagrindinis veiksnys yra mažinamas lentos erdvėje.

Tada paprastas „TO-92“ paketo švino išdėstymas leidžia lengvai lituoti ir pakeisti komponentus, o tai ypač naudinga prototipų kūrimo ir gamybos metu.Nepaisant mažo dydžio, „TO-92“ paketas efektyviai išsklaido šilumą, susidarančią tranzistoriaus veikimo metu.Šis šiluminis našumas padeda išlaikyti C945 stabilumą ir ilgaamžiškumą grandinėse, kuriose nagrinėjamos vidutinės galios apkrovos.Šilumos valdymas yra naudingas siekiant užkirsti kelią perkaitimo perkaitimui ir užtikrinti patikimą našumą laikui bėgant.

C945 tranzistoriaus matmenys

„C945“ tranzistorius, laikomas „TO-92“ pakuotėje, paprastai yra 3,9 mm ilgio, 3,9 mm pločio ir 6,5 mm aukščio.Nors šie matmenys gali šiek tiek skirtis priklausomai nuo gamintojo, jie paprastai atspindi kompaktišką dizainą, kuris puikiai tinka lengvai integruoti į įvairius elektroninius prietaisus ir grandines.

Dėl mažo C945 dydžio jis idealiai tinka programoms, kurioms reikalingas didelis komponentų tankis, pavyzdžiui, nešiojamieji įrenginiai ir daugiafunkcinė elektronika.Kompaktiškas pėdsakas padeda dizaineriams maksimaliai padidinti erdvę ant spausdintų grandinių plokščių (PCB) ar duonos plokščių, leidžiančių sudaryti sudėtingesnius ir efektyvesnius erdvę, o ne paaukojant našumo.

7 paveikslas: BC547 tranzistoriai

Palyginus C945 ir BC547 tranzistorius

C945 ir BC547 yra NPN bipolinių jungčių tranzistoriai (BJT), paprastai naudojami esant mažai galios.Nors jie turi panašumų, kiekvienas tranzistorius turi skirtingus elektrinius ir fizinius skirtumus, kurie daro įtaką jų našumui ir tinkamumui įvairiuose grandinių dizainuose.

Dabartinis tvarkymas

„C945“ gali valdyti didesnes sroves nei BC547, todėl jis yra tinkamesnis pritaikymui su didesnėmis srovės apkrovomis, tokiomis kaip galios reguliavimo grandinės ar variklio valdikliai.Tai daro „C945“ geriau pritaikyti grandinėms, reikalaujančioms tvirtumo ir stabilumo esant sunkesnėms elektrinėms apkrovoms.

DC padidėjimas

Kita vertus, „BC547“ siūlo platesnį DC stiprinimo diapazoną (HFE), kuris suteikia daugiau lankstumo programoms, kurioms reikalingas kintamas signalo amplifikavimas.Šis platesnis padidėjimo diapazonas daro BC547 ypač naudingą garso išankstiniuose stiprintuvuose arba signalo perdirbimo grandinėse, kai norint pasiekti norimą išvestį yra pavojinga pritaikant amplifikacijos lygį.

Nors abu tranzistoriai naudoja standartinį trijų kontaktų išdėstymą, tarp C945 ir BC547 kaiščio konfigūracijos yra nedideli skirtumai.Šie skirtumai gali turėti įtakos tranzistoriaus telkiniui į grandinę, ypač kompaktiškuose dizainuose ar PCB su sandariais tarpais.Projektuojant ar modifikuojant grandinę, reikia patikrinti kaiščio išdėstymą, kad būtų užtikrintas suderinamumas ir užkirstas kelias netinkamam surinkimo metu surinkimo metu.Esant daug energijos reikalaujančių grandinių, aukštesnė C945 srovės talpa užtikrina stabilų veikimą ir sumažina tranzistoriaus gedimo riziką, todėl jis yra idealus programoms, kurios pritraukia daugiau galios ar apima sunkiųjų dalių perjungimą.

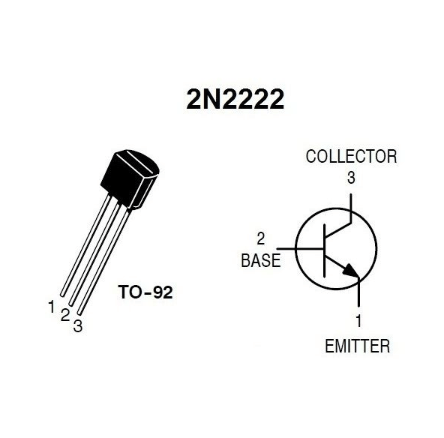

8 paveikslas: 2N2222 tranzistorius

C945 ir 2N2222 tranzistoriaus palyginimas

„C945“ ir „2N2222“ yra plačiai naudojami NPN tranzistoriai, tačiau jų specifinės galimybės skiriasi, todėl pasirinkti tinkamą pasirinkimą tam tikroms programoms.Atsižvelgiant į šiuos skirtumus, gali padėti užtikrinti, kad pasirinktas tranzistorius atitiktų grandinės našumo poreikius.

Dabartinis tvarkymas

„2N2222“ gali valdyti didesnę nepertraukiamą srovę nei C945, todėl jis geriau tinka grandinėms, kur būtina daugiau elektros energijos.Pavyzdžiui, atliekant galios perjungimo grandines ar didesnės galios stiprinimo užduotis, 2N2222 galimybė palaikyti stipresnį srovės srautą leidžia grandinei patikimai atlikti esant sunkesnėms apkrovoms.

Įtampos įvertinimai

Abu tranzistoriai valdo panašų įtampos lygį, tačiau 2N2222 paprastai turi didesnę įtampos toleranciją.Šis aukštesnis įvertinimas suteikia daugiau lankstumo grandinėse, veikiančiose esant aukštesnei įtampai, suteikiant papildomą apsaugą nuo įtampos smaigalių, galinčių pažeisti komponentus.

Paraiškos reikalavimai

Pasirinkimas tarp C945 ir 2N2222 paprastai priklauso nuo specifinių grandinės poreikių, ypač atsižvelgiant į srovės ir įtampos poreikius.Jei grandinei reikia tvarkyti daugiau galios, pavyzdžiui, variklių tvarkyklėse ar galios stiprintuvuose, „2N2222“ dažnai yra geresnis pasirinkimas dėl didesnės srovės talpos.Kita vertus, atliekant mažiau energijos reikalaujančių užduočių, C945 gali būti daugiau nei pakankamas ir gali supaprastinti projektavimo procesą.

Šilumos valdymas

Kadangi 2N2222 gali valdyti daugiau srovės, jis gali sukelti daugiau šilumos.Įdiegus ar bandant grandines su 2N2222, šiluminis valdymas turi būti atidėtas.Norint išvengti perkaitimo, gali prireikti sandariai supakuotų grandinių ar tų, kuriems yra ribotas oro srautas, gali prireikti papildomų aušinimo priemonių, tokių kaip šilumos kriauklės ar patobulinta ventiliacija, o tai gali sumažinti tranzistoriaus gyvenimo trukmę.

Išvada

C945 tranzistoriaus daugialypės charakteristikos ir taikymo būdai aišku, kad šis komponentas yra ne tik elektroninės grandinės kuokštelinis, bet ir pagrindinis elementas, padidinantis šiuolaikinių elektroninių prietaisų funkcionalumą ir efektyvumą.Dėl jo sugebėjimo efektyviai perjungti ir sustiprinti signalus, jis yra tinkamiausias pasirinkimas įvairioms programoms, pradedant garso sistemomis ir baigiant sudėtingomis skaitmeninėmis grandinėmis.Žemos kolekcionierių-emiterio prisotinimo įtampa, didelis srovės padidėjimas ir universalios galios valdymo galimybės pabrėžia savo naudingumą užtikrinant tikslų našumą išlaikant energijos vartojimo efektyvumą.Be to, ištyrus jo ekvivalentus ir palyginimus su kitais tranzistoriais, tokiais kaip BC547 ir 2N2222, pateikiamos vertingos įžvalgos, kaip pasirinkti tinkamą tranzistorių pagal konkrečius grandinės reikalavimus, užtikrinant optimalų našumą ir patikimumą.Galiausiai „C945“ ilgalaikis aktualumas elektronikoje pabrėžia jos pritaikomumą ir nuolatines tranzistorių technologijos naujoves, kurios toliau vystosi siekiant patenkinti vis sudėtingesnių elektroninių sistemų reikalavimus.

Dažnai užduodami klausimai [DUK]

1. Koks yra C945 tranzistoriaus atitikmuo?

2N5551 tranzistorius tarnauja kaip funkcinis atitikmuo C945.Abi jos turi panašias charakteristikas, atsižvelgiant į įtampą, srovę ir tinkamumą taikymo srityje.

2. Kas yra C945 tranzistoriaus duomenų lapas?

C945 tranzistoriaus duomenų lapas pateikia išsamias specifikacijas, tokias kaip maksimali įtampa, dabartiniai įvertinimai, padidėjimo vertės ir paketo tipas.

3. Ar C945 yra NPN ar PNP tranzistorius?

C945 yra NPN tranzistorius, paprastai naudojamas amplifikacijai ir perjungimui, nes jis gali efektyviai atlikti kolektorių ir emiterio, kai bazėje taikoma maža srovė.

4. Kuo skiriasi 2N2222 ir C945?

Nors abu yra NPN tranzistoriai ir naudojasi kai kuriais įprastais naudojimo būdais, 2N2222 paprastai palaiko aukštesnes srovės ir galios valdymo galimybes, palyginti su C945.Jis taip pat pasižymi didesne maksimalios kolektoriaus srovės ir kolektoriaus-emiterio įtampa, todėl ji labiau tinka aukštesnės galios naudojimui.

5. Koks yra 2N2222 pranašumas?

Pagrindinis 2N2222 tranzistoriaus pranašumas yra jo patikimumas, kaip tvarkyti didesnę galią.Jis gali palaikyti aukštesnę įtampą ir sroves, todėl jis yra idealus naudoti komercinėje ir karinės klasės įrangoje, kur būtina patikimumas patiriant stresą.
