Paaiškinti LM358 ir LM393 skirtumai

LM358 ir LM393 yra plačiai naudojamos integruotos grandinės, tarnaujančios skirtingais tikslais elektronikoje.„LM358“ yra dvigubas eksploatavimo stiprintuvas, idealus, idealus signalams sustiprinti ir apdoroti, o LM393 yra dvigubas palyginimas, skirtas palyginti įtampą ir skatinti išorines apkrovas.Šiame straipsnyje nagrinėjamos jų funkcijos, specifikacijos ir programos, padedančios suprasti jų vaidmenis ir pasirinkti tinkamą jūsų poreikiams.

Katalogas

Įvadas į LM358 ir LM393 ICS

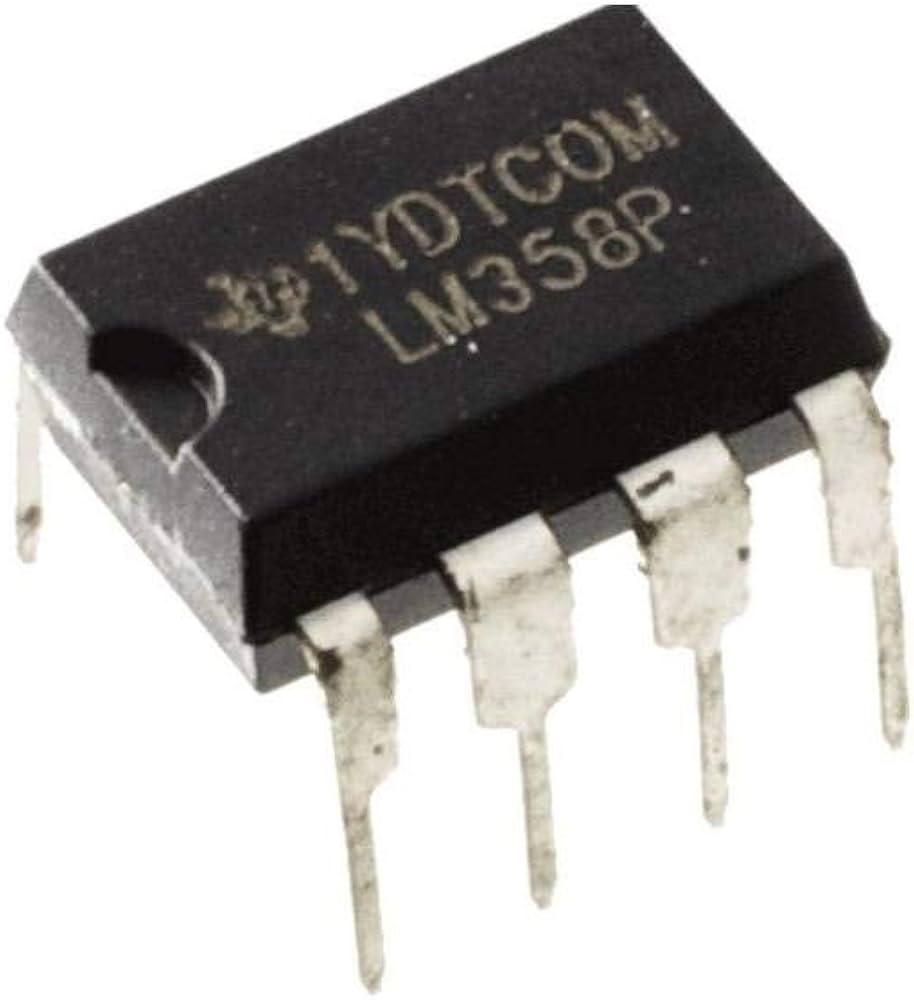

LM358 IC apžvalga

LM358 yra universali integruota grandinė su dviem eksploataciniais stiprintuvais (OP-AMPS), kurie gali veikti viename maitinimo šaltinyje.Iš esmės tai yra „LM324 Quad Op-AMP“ paskirstyta versija, kurioje yra keturios panašios stiprintuvai.Tai, kas leidžia „LM358“ išsiskirti, yra jo galimybė veikti įvairiose įvesties įtampose, atitinkančiose jo maitinimo šaltinį.

Viena pastebima šio IC savybė yra labai mažai numatytoji įvesties poslinkio įtampa, kuri yra tik 2MV.Tai reiškia, kad jis siūlo tikslų našumą tiesiai iš dėžutės.Energijos suvartojimas taip pat yra efektyvus, jos tipinė 500UA srovė ir ne daugiau kaip 700UA, neatsižvelgiant į tiekimo įtampą.

Temperatūros tolerancija yra dar vienas LM358 stiprumas.Jis patikimai veikia aplinkos temperatūroje nuo 0 ° C iki 70 ° C, o maksimalus jungties temperatūros įvertinimas yra 150 ° C, todėl jis tinka įvairioms aplinkoms.Apskritai LM358 suteikia patikimą ir nuoseklų našumą kompaktiškame pakete.

LM393 IC apžvalga

LM393 yra integruota grandinė, specialiai sukurta naudoti kaip įtampos lygintuvas, išskiriantis ją nuo LM358 veikimo stiprintuvo.Nors daugelis OP-AMP gali veikti kaip lyginamieji, LM393 išsiskiria dėl savo atviro kolektoriaus išvesties.Ši funkcija daro ją ypač veiksmingai važiuojant apkrovoms, nes ji suteikia daugiau lankstumo sujungiant išorinius komponentus.

Viena iš pagrindinių LM393 galimybių yra jo galimybė tvarkyti krovinius iki 50 V ir 50 mA.Tai daro jį praktišku pasirinkimu dirbant su tipiniais TTL, MOS ir RTL logikos lygiais.Be to, jo išvesties tranzistorius gali išlaikyti krovinį išskirtą nuo sistemos žemės, o tai padidina savo programų universalumą ir saugumą.Jei ieškote palyginamojo, kad atliktumėte tokias užduotis, LM393 yra patikima ir efektyvi galimybė apsvarstyti.

Išsamios LM358 ir LM393 ICS specifikacijos

Parametras	Specifikacija
Veikimo įtampos diapazonas (vienas tiekimas)	2.0 VDC iki 36 VDC
Padalintas tiekimo diapazonas	± 1,0 VDC iki ± 18 VDC
Dabartinis vartojimas (nepriklausomai nuo tiekimo)	0,4 Ma
Įvesties paklaida srovė	25 na
Įvesties poslinkio srovė	5,0 Na
Įvesties poslinkio įtampa	5,0 mV (maksimalus)
Įveskite bendrojo režimo diapazoną	Tęsiasi iki žemės lygio
Diferencinis įvesties įtampos diapazonas	Prilygsta maitinimo šaltinio įtampai
Išėjimo įtampos suderinamumas	DTL, ECL, TTL, MOS ir CMOS loginiai lygiai
ESD spaustukai	Pateikiami į įvestis, kad būtų padidintas patvarumas
Automobilių programos	Priešdėlis „NCV“, atitinka AEC - Q100 ir PPAP standartus
Aplinkos laikymasis	Nelabai PB, be halogeninės, be BFR, ROHS reikalavimai

„LM358“ ir „LM393 ICS“ išsami informacija

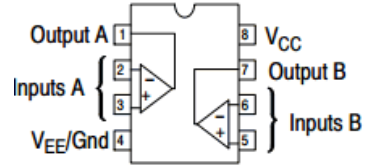

LM358 PIN konfigūracija

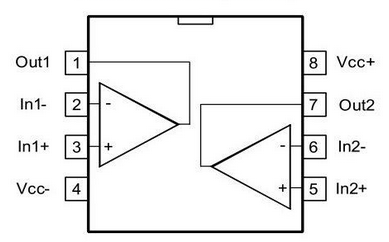

LM393 PIN konfigūracija

LM358 ir LM393 kaiščių funkcijos

Nr.	PIN vardas	Aprašymas
1	Išėjimas1	OP-AMP 1 išėjimas
2	Įvesti1-	OP-AMP 1 įvestis
3	Įvestis1+	Op-amp 1 neįvertinantis įvestis
4	Vee, gnd	Žemės ar neigiamos maitinimo įtampos
5	Įvestis2+	Neapverčiamas OP-AMP 2 įvestis
6	Įvestis2-	OP-AMP 2 įvestis
7	Išvestis2	OP-AMP 2 išėjimas
8	VCC	Teigiama tiekimo įtampa

Palyginus pagrindines LM358 ir LM393 savybes

Specifikacija	LM358	LM393
Tiekimo įtampa	32v, +/- 16v	36v, +/- 18v
Diferencialinė įvesties įtampa	32v	36v
Įvesties poslinkio įtampa	3MV maks.	5mV maks.
Įvesties paklaida srovė	100na maks.	250NA maks.
Įveskite bendrojo režimo diapazoną	0v iki V+ - 2V	Nuo 0 V iki V+ - 1,5 V
Didelio signalo įtampos padidėjimas	100 V/mv tipo.	200 V/mv tipo.
Pralaidumas	1MHz	Nenurodyta

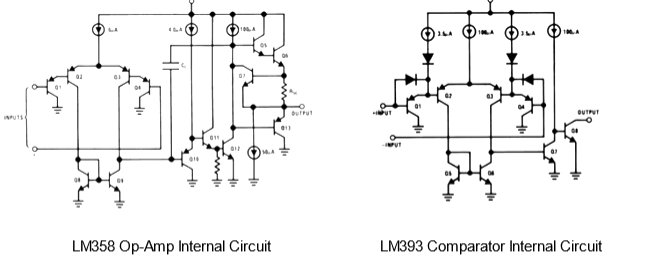

Vidinė LM358 ir LM393 architektūros palyginimas

Kai pirmą kartą pažiūrėsite į vidinius LM358 ir LM393 dizainus, jie gali atrodyti panašūs.Tačiau atidesnė analizė parodo pagrindinius skirtumus, kurie atitinka jų unikalius naudojimo būdus ir specifikacijas.

Abu IC naudoja įvesties etapus, kurie primena „Darlingtono sujungtą“ PNP tranzistorius, leisdami jiems pajusti signalus arti žemės.Tačiau dabartiniai lygiai jų diferencialiniuose etapuose skiriasi.LM393 veikia aukštesne srove, kuri padeda jai greitai sustiprinti ir greitai perjungti išėjimus - tai yra esminė savybė, kaip jos, kaip palyginamojo, vaidmeniui.Kita vertus, LM358, sukurtas kaip linijinis stiprintuvas, nereikalauja tokių didelių srovių, todėl šis skirtumas yra ne toks reikšmingas jo veikimui.

Labiausiai pastebimas skirtumas yra jų išvesties etapuose.„LM393“ turi paprastesnį išvesties dizainą, optimizuotą greitam perjungimui tarp įtampos lygių, o tai tinka jo, kaip palyginamojo, funkcijai.Jo atvirojo kolektoriaus išvestis taip pat suteikia daugiau lankstumo išoriniams komponentams sujungti.Priešingai, LM358 turi visiškai linijinę išėjimo etapą, užtikrinantį sklandų ir nuolatinį ryšį tarp įvesties ir išvesties - tai yra amplifikacijos užduotys.Šie struktūriniai skirtumai pabrėžia specifinius kiekvieno IC stiprumą atitinkamose programose.

LM358 ir LM393 programos

LM358 programos

• Keitiklio stiprintuvai

„LM358“ yra gerai pritaikytas keitiklių stiprintuvams, kur jis apdoroja signalus iš tokių įrenginių kaip jutikliai ir paverčia juos tinkamu formatu.Dvigubi eksploataciniai stiprintuvai leidžia jam efektyviai atlikti šias užduotis daugelyje aplinkų.

• Įprastinės OP-AMP grandinės

Šis IC dažniausiai naudojamas pagrindinėse eksploatavimo stiprintuvo grandinėse, tokiose kaip stiprinimas, buferis ar perdirbimo signalai.Dėl patikimo našumo ir lankstumo jis yra populiarus pasirinkimas bendrosios paskirties programoms.

• Integratoriai, diferencialai, vasaros, priedų ir įtampos sekėjai

LM358 palaiko įvairias matematines ir signalo apdorojimo funkcijas, įskaitant integraciją, diferenciaciją ir signalų pridėjimą.Jis taip pat gali veikti kaip įtampos sekėjas, stabilizuojantis įtampos lygį grandinėse.

• DC stiprinimo blokai, skaitmeniniai multimetrai ir osciloskopai

Dėl jo sugebėjimo užtikrinti stabilų nuolatinės srovės padidėjimą jis vertina tokiuose prietaisuose kaip multimetrai ir osciloskopai, kur signalams matavimui ir analizei reikalingas tikslumas ir patikimumas.

• Liko kontrolės ir reguliavimo palyginamieji

LM358 taip pat gali veikti kaip palyginamasis grįžtamojo ryšio valdymo sistemose.Tai padeda išlaikyti stabilų veikimą taikomosiose programose, kuriose reikia tiksliai reguliuoti esamą ar įtampą.

LM393 programos

• įtampos lyginamosios grandinės

LM393 yra skirtas specialiai palyginimui įtampai.Tai lygina dvi įvesties įtampas ir pateikia aiškų išvesties signalą, todėl jis yra idealus tikslioms užduotims.

• Važiavimo relės, lempos ir varikliai

Turėdamas atvirą kolektoriaus išvestį, LM393 gali valdyti išorinius įrenginius, tokius kaip relės, lempos ir varikliai, užtikrinant efektyvias krovinių vairavimo galimybes įvairiose programose.

• Nulio kirtimo detektoriai

Šis IC dažniausiai naudojamas grandinėse, kuriose reikia nustatyti tašką, kuriame kintamosios srovės signalas kerta nulinės įtampos lygį, užtikrinant tinkamą signalo sinchronizacijos laiką.

• Didžiausios įtampos detektoriai

LM393 gali padėti nustatyti aukščiausią signalo įtampą, todėl jis yra naudingas tokiose programose kaip signalo analizė ar apsaugos grandinės.

• Aukštos įtampos apsaugos ir įspėjimo sistemos

Jo gebėjimas valdyti aukštą įtampą leidžia LM393 atlikti vaidmenį apsaugos sistemose, kur jis stebi ir reaguoja į nesaugų įtampos lygį.

• Osciliatorių grandinės

LM393 dažnai randamas osciliatorių grandinėse, kurios generuoja nuoseklius laiko nustatymo ar bangos formos signalus, padidindamas jo universalumą elektroninėse sistemose.

LM358 ir LM393 ekvivalentai

LM358 ekvivalentai

• LM358A

• LM358E

• LM358-N

• LM358W

LM393 ekvivalentai

• LM358

• TL082

• LM311

Pagrindiniai LM358 ir LM393 skirtumai

LM358	LM393
Dvigubas veikimo stiprintuvas	Dvigubas palyginimas
Santykinai geresnės įvesties specifikacijos	Santykinai blogesnės įvesties specifikacijos
Išvesties linijinė su įvestimi	Netiesinis išėjimas
Stabilus su neigiamais atsiliepimais	Stabilus su teigiamais atsiliepimais

Išvada

„LM358“ ir „LM393“ yra universalūs ir patikimi IC, skirtos skirtingoms programoms.LM358 yra idealus signalams sustiprinti ir apdoroti, o LM393 puikiai tinka palyginant įtampą ir važiuojant apkrovomis.Suprasti jų savybes ir skirtumus padeda pasirinkti tinkamą jūsų poreikiams.Abu IC siūlo praktinius sprendimus įvairioms užduotims elektronikai.
