Elektrovaros jėga (EMF): apibrėžimas, formulė, tipai ir kaip tai veikia

Šiame straipsnyje sužinosite, kas yra elektrovaros jėga (EMF) ir kaip ji tiekia energiją, kuri per grandinę nukreipia srovę.Pamatysite, kaip EMF veikia šaltiniuose, tokiuose kaip baterijos, generatoriai ir saulės elementai, ir kaip vidinė varža veikia gaunamą įtampą.Taip pat išnagrinėsite įvairius EML tipus ir formules, naudojamas jam apibūdinti.Pabaigoje suprasite, kaip matuojamas EML ir kuo jis skiriasi nuo potencialų skirtumo.

Katalogas

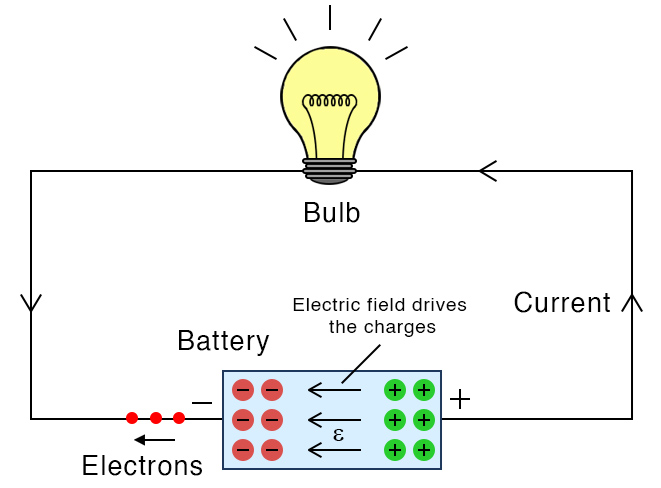

1 pav. Elektrovaros jėga (EMF) grandinėje

Kas yra elektromotorinė jėga?

Elektrovaros jėga (EMF) yra įtampa, kurią sukuria šaltinis, kuris elektros srovę varo per grandinę.Nepaisant pavadinimo, tai nėra tikroji „jėga“, o energija, tiekiama vienam įkrovimui iš tokių įrenginių kaip baterijos, generatoriai, saulės elementai ir kitos energijos konvertavimo sistemos.EMF apibrėžia, kiek elektros energijos šaltinis gali tiekti apkrovai.Aukščiau pateiktame paveikslėlyje parodyta, kaip elektrovaros jėga (EMF) skatina krūvius energijos šaltinio viduje ir inicijuoja srovės tekėjimą per grandinę.

Kaip veikia elektrovaros jėga?

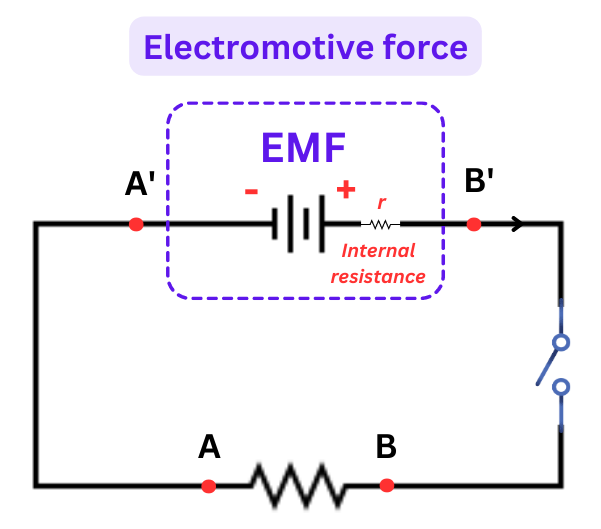

2 pav. EML veikimo principas

Aukščiau pateiktame paveikslėlyje parodyta, kaip elektrovaros jėga (EMF) sukuria ir palaiko potencialų skirtumą energijos šaltinio viduje.EMF veikia paversdamas kitą energijos formą elektros energija, atskirdamas krūvius šaltinio viduje ir nustatydamas įtampą jo gnybtuose.

Akumuliatoriuje elektrocheminės reakcijos judina krūvius, o generatoriuje kintantys magnetiniai laukai stumia krūvius per elektromagnetinę indukciją.Visais atvejais EMF atlieka krūvių nukreipimo prieš vidinį elektrinį lauką darbą.

Kai grandinė uždaryta, šis potencialų skirtumas leidžia tekėti srovei.Kai atidaryta, EML vis dar yra, bet negali gaminti srovės.Diagramoje taip pat parodyta šaltinio vidinė varža (r), kuri sumažina gnybtų įtampą, kai teka srovė.

Elektrovaros jėgos formulė

Standartinė akumuliatoriaus lygtis yra tokia:

arba lygiaverčiai,

Kur:

• ε = Elektrovaros jėga

• V = gnybtų įtampa

• I = srovė

• R = išorinis/apkrovos atsparumas

• r = šaltinio vidinė varža

Abi formos išreiškia tą patį ryšį tarp EML, gnybtų įtampos ir vidinės varžos.

Elektrovaros jėgos rūšys

Skirtingos technologijos gamina EML įvairiais mechanizmais:

Cheminis EMF

Cheminis EML susidaro, kai elektrocheminės reakcijos baterijų ir elementų viduje atskiria krūvius, sukurdamos potencialų skirtumą.Tai laikoma EML rūšimi, nes cheminė energija tiesiogiai paverčiama elektros energija, kuri varo srovę.Skirtingai nuo elektromagnetinių ar saulės EML, cheminis EML nepriklauso nuo judesio ar šviesos, jis priklauso tik nuo cheminių procesų.

Elektromagnetinis EMF

Elektromagnetinis EML atsiranda, kai laidininkas patiria kintantį magnetinį lauką, kuris indukuoja įtampą pagal Faradėjaus indukcijos dėsnį.Šio tipo EML generuojamas tokiuose įrenginiuose kaip generatoriai, generatoriai ir transformatoriai.Palyginti su cheminiu EML, jis priklauso nuo mechaninio judesio ar magnetinio srauto pokyčių, o ne nuo cheminių reakcijų.

Saulės arba fotovoltinės EMF

Saulės arba fotovoltinė EML susidaro, kai saulės šviesos fotonai energizuoja puslaidininkinėse medžiagose esančius elektronus, leidžiančius jiems laisvai judėti ir sukurti įtampą.Jis priskiriamas EML tipui, nes šviesos energija tiesiogiai paverčiama elektros energija.Skirtingai nuo cheminio ar elektromagnetinio EML, fotovoltiniam EML nereikia judančių dalių ir visiškai priklauso nuo šviesos intensyvumo.

Termoelektrinis EMF

Termoelektrinis EML susidaro, kai dvi skirtingų metalų sandūros patiria temperatūrų skirtumą, todėl krūvininkai migruoja iš karšto į šaltą regioną.Šis temperatūros veikiamas krūvio atskyrimas sudaro išmatuojamą EML, todėl termoporos remiasi šiuo mechanizmu.Skirtingai nuo saulės ar elektromagnetinio EML, termoelektrinis EML priklauso tik nuo šilumos energijos, o ne nuo šviesos ar magnetinių laukų.

Pjezoelektrinis EMF

Pjezoelektrinis EML atsiranda, kai tam tikroms kristalinėms medžiagoms taikomas mechaninis įtempis, dėl kurio elektros krūviai pasislenka struktūroje.Šis įtempių sukeltas krūvio atskyrimas sukuria įtampą, todėl tai yra atskira EML kategorija, pagrįsta mechanine energijos konversija.Palyginti su cheminiu ar termoelektriniu EML, pjezoelektrinis EMF beveik akimirksniu reaguoja į slėgio pokyčius ir nereikalauja šilumos, šviesos ar cheminių reakcijų.

Elektrovaros jėgos matavimas

Tikslus EML matavimas yra svarbus vertinant maitinimo sistemą, atliekant akumuliatoriaus diagnostiką ir atliekant elektros bandymus.

Naudojant voltmetrą

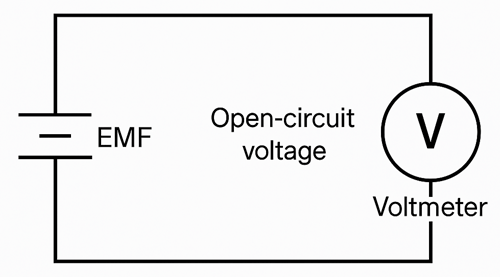

3 pav. EML matavimas naudojant voltmetrą

Aukščiau pateiktame paveikslėlyje parodyta paprasta atvirosios grandinės sąranka, naudojama šaltinio EML matuoti.Voltmetras matuoja EML, prijungdamas prie atvirų šaltinio gnybtų, leidžiantis nuskaityti visą įtampą be srovės srauto.Tai laikomas tinkamu metodu, nes didelė vidinė voltmetro varža neleidžia apkrauti, todėl šaltinio vidinė varža neturi įtakos matavimui.Palyginti su potenciometrais ar skaitmeniniais prietaisais, voltmetrai yra paprastesni ir greitesni naudoti, tačiau jie pasižymi mažesniu tikslumu jautriose programose.

Potenciometro metodas

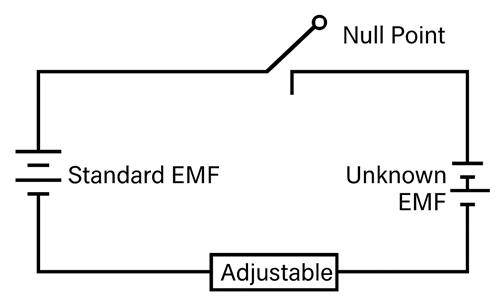

4 pav. EML matavimas naudojant potenciometrą

Aukščiau pateikta diagrama iliustruoja nulinio balanso sąranką, naudojamą potenciometriniam EML matavimui.Potenciometras matuoja EML, lygindamas nežinomą įtampą su standartine atskaita, naudodamas nulinio balanso metodą, kai srovė nepaimama iš šaltinio.Šis metodas laikomas vienu tiksliausių EML matavimo būdų, nes visiškai pašalina pakrovimo klaidas.Skirtingai nei voltmetrai ar DMM, potenciometrai yra lėtesni ir sudėtingesni, tačiau jie užtikrina puikų laboratorinių ir kalibravimo darbų tikslumą.

Skaitmeniniai instrumentai

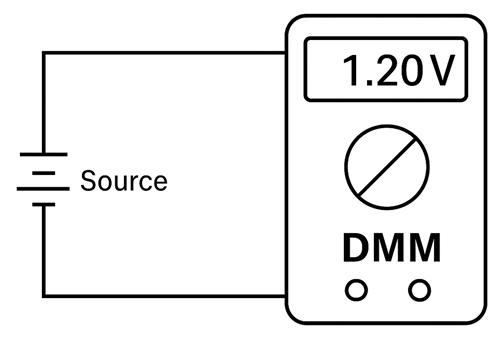

5 pav. EML matavimas naudojant DMM

Aukščiau pateiktame paveikslėlyje parodyta, kaip skaitmeninis multimetras nuskaito EMF tiesiai per šaltinio gnybtus.Skaitmeniniai multimetrai (DMM) matuoja EML, atrinkdami įtampą šaltinio gnybtuose elektroninių grandinių pagalba.Jie plačiai naudojami, nes sujungia patogumą, skaitmeninį tikslumą ir galimybę išmatuoti kelis elektros kiekius.Tačiau, palyginti su potenciometrais, DMM gali sukelti mažas įkrovos klaidas dėl jų baigtinės įvesties varžos, nors jie išlieka praktiškesni ir patogesni nei kiti metodai.

Elektrovaros jėgos taikymas

EML yra svarbus įvairiose elektros ir elektroninėse sistemose, įskaitant:

• Apkrovų maitinimas baterijomis, generatoriais ir saulės elementais

• Veikia pramoninės mašinos ir elektros varikliai

• Įkrovimo sistemos, tokios kaip UPS įrenginiai, transporto priemonių akumuliatoriai ir atsinaujinančios energijos kaupimas

• Matavimo signalų generavimas termoporose, pjezoelektriniuose jutikliuose ir kituose keitikliuose

• Energijos surinkimo sistemos nuotoliniams ir nešiojamiems įrenginiams

• Įtampos lygių palaikymas elektros paskirstymo tinkluose

Elektrovaros jėga (EMF) prieš potencialų skirtumą (PD)

Žemiau pateikiami skirtumai tarp emf ir potencialo skirtumo, kad galėtumėte pamatyti, kaip kiekvienas elgiasi grandinėje.

Aspektas	Elektromotyvas Jėga (EMF)	Potencialas Skirtumas (PD)
Apibrėžimas	Energija tiekia už vieneto mokestį iš šaltinio	Energija naudojamas vienam įkrovimui tarp dviejų taškų
Vieta	Pasitaiko šaltinio viduje	Pasirodo per išorinius komponentus
Grandinė Būklė	Išmatuota kai grandinė atvira	Išmatuota kai teka srovė
Priežastis	Šaltinis stumia mokesčius	Mokesčiai tekėdamas praranda energiją
Atstovauja	Iš viso teikiama energija	Energija suvartojama
Simbolis	E arba ε	V
Vertė Santykis	Visada ≥ PD	Visada ≤ EML, kai teka srovė
Vidinis Atsparumo efektas	Neturi įtakos pagal apkrovą	Sumažina kai apkrova/vidinė varža eikvoja energiją
Šaltinis Pavyzdžiai	Baterijos, generatoriai, saulės elementai	rezistoriai, varikliai, lempos
Fizinis Reikšmė	Pavaros srovė į grandinę	Priešinasi srovė per komponentus
Darbas Atlikta	Darbas padaryta pagal kaltinimus	Darbas padaryta mokesčiais
Vienetas	Volt (V)	Volt (V)
Egzistencija atviroje grandinėje	Egzistuoja net atidarius	Nulis kai atidaryta (be srovės)
Kryptis	Neigiamas → teigiamas vidinis šaltinis	Teigiamas → neigiamas išorinėje grandinėje
Šaltinis Elgesys	Nurodo šaltinio stiprumas	Nurodo įtampos kritimas tarp komponentų

Išvada

Elektrovaros jėga yra svarbi, nes ji parodo, kaip elektros šaltiniai sukuria ir tiekia energiją į grandinę.Įvairios EML formos atsiranda dėl cheminių reakcijų, magnetinių laukų, šviesos, šilumos ar mechaninio slėgio.EML galima išmatuoti keliais būdais, kurių kiekvienas turi skirtingą tikslumo lygį.Supratimas EML, jo tipai ir palyginimas su potencialų skirtumu padeda efektyviau dirbti su elektros sistemomis.
