Apsaugos nuo viršsrovių įtaisai (OCPD): tipai, veikimo principai ir palyginimas

Apsaugos nuo viršsrovių įtaisai (OCPD) saugo jūsų elektros sistemą, sustabdydami perteklinę srovę, kol ji nesugadins.Šiame straipsnyje sužinosite, kas sukelia viršsroves, pvz., trumpuosius jungimus, perkrovas ir įžeminimo gedimus, taip pat apie įrenginius, naudojamus šioms problemoms išvengti.Taip pat aiškiai pamatysite, kaip veikia saugikliai, grandinės pertraukikliai, iš naujo nustatomi saugikliai, eFuse ir perkrovos relės.

Katalogas

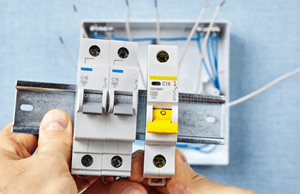

1 pav. OCPD grandinės pertraukikliai

Kas yra apsaugos nuo viršsrovių įtaisai?

Apsaugos nuo viršsrovių įtaisai (OCPD) yra komponentai, kurie įsijungia, kai elektros srovė pakyla virš saugios ribos.Kai srovė pakyla per didelė, šie įrenginiai nutraukia srautą, kol laidai ar įranga gali perkaisti arba sugesti.Jie padeda išvengti pavojų, susijusių su perkrovomis, trumpaisiais jungimais, įžeminimo gedimais ir kitomis neįprastomis elektros sąlygomis.Kaip parodyta 1 paveiksle, miniatiūriniai grandinės pertraukikliai (MCB), naudokite tiek terminius, tiek magnetinius mechanizmus, kad išjungtų, kai reikia.Dėl šio greito ir patikimo veikimo OCPD yra svarbūs siekiant išvengti elektros pavojų ir užtikrinti sistemos saugą.

Viršsrovių priežastys elektros grandinėse

Viršsrovė gali kilti iš kelių šaltinių.Dažniausios priežastys yra šios:

Trumpasis jungimas

Trumpasis jungimas įvyksta, kai du įtampingieji laidininkai tiesiogiai susiliečia.Tai sukelia tiesioginį srovės padidėjimą, gerokai viršijantį įprastą grandinės lygį.Smaigalys pakyla taip greitai, kad laidai jo netoleruoja.Apsaugos įtaisas turi iš karto atjungti grandinę, kad sustabdytų žalą.

Perkrova

Perkrova atsiranda, kai prijungtai apkrovai reikia daugiau srovės, nei grandinė gali saugiai tiekti.Ši papildoma paklausa didėja palaipsniui, kai daugiau įrenginių naudoja energiją.Dažnas pavyzdys yra per daug prietaisų prijungimas prie vieno lizdo.Laidai perkaista, jei perkrova tęsiasi be pertrūkių.

Įžeminimo gedimas

Įžeminimo gedimas įvyksta, kai srovė netyčia teka į žemę per klaidinantį kelią.Paprastai tai atsitinka, kai izoliacija sugenda ir atidengia laidininką.Nutekėjusi srovė gali eiti per netoliese esančius laidžius paviršius ar konstrukcijas.Apsaugos įtaisai turi veikti greitai, kad būtų išvengta smūgio ir įrangos sugadinimo.

Lanko gedimas

Lanko gedimas atsiranda, kai atsilaisvinę arba pažeisti laidai sukuria didelės energijos elektros lankus.Šie lankai šokinėja per tarpus ir sukuria intensyvią šilumą.Jei gedimas tęsiasi, šiluma gali uždegti aplinkines medžiagas.Dėl šios rizikos lanko gedimai yra pagrindinė elektros gaisrų priežastis.

Apsaugos nuo viršsrovių įrenginių tipai

Žemiau pateikiami pagrindiniai apsaugos nuo viršsrovių įtaisai (OCPD), dažniausiai naudojami elektros ir elektroninėse sistemose, siekiant išvengti žalos, kurią sukelia per didelis srovės srautas.

Saugikliai

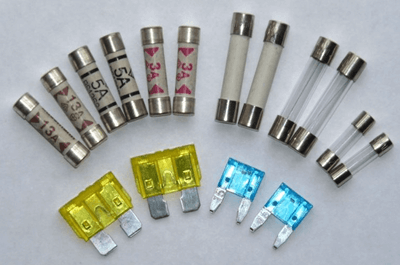

2 pav. Skirtingi elektros sistemose naudojamų saugiklių tipai

Saugiklis yra vienas paprasčiausių ir plačiausiai naudojamų apsaugos nuo viršsrovių įtaisų.Jame yra plona metalinė juostelė, skirta išsilydyti, kai srovė viršija vardinę talpą.Kai ši juostelė ištirpsta, grandinė akimirksniu atsidaro, sustabdant elektros srautą ir apsaugodama jautrius komponentus nuo perkaitimo ar gedimo.Kadangi saugiklis veikia negrįžtamai tirpstant, jį reikia pakeisti po kiekvieno gedimo.Saugikliai yra įvairių formų, pavyzdžiui, kasetiniai saugikliai, keraminiai saugikliai ir automobilių saugikliai, todėl jie tinka įvairioms elektros sistemoms.

Grandinės pertraukikliai

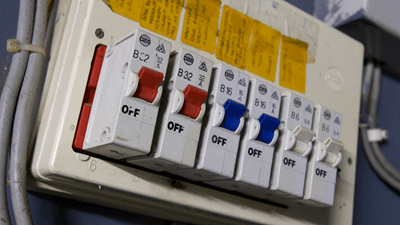

3 pav. Grandinės pertraukiklis

Grandinės pertraukikliai yra svarbūs apsaugos nuo viršsrovių įtaisai, skirti automatiškai nutraukti elektros grandinę, kai aptinkama per didelė srovė.Skirtingai nuo saugiklių, kurie turi būti pakeisti jiems perdegus, grandinės pertraukiklis gali būti atstatytas, kai nustatomas ir pašalintas gedimas, todėl tai yra patogi ir daugkartinio naudojimo apsauga.Grandinės pertraukikliai plačiai naudojami gyvenamosiose, komercinėse ir pramoninėse elektros sistemose, nes užtikrina patikimą apsaugą nuo perkrovų ir trumpųjų jungimų, tuo pačiu leidžiant greitai atkurti maitinimą.Jie taip pat siūlo skirtingas išjungimo charakteristikas, tokias kaip B tipas, C tipas ir D tipas, kad atitiktų konkrečius apkrovos reikalavimus ir užtikrintų saugų elektros sistemos veikimą.

Polimeriniai PTC atstatomi saugikliai

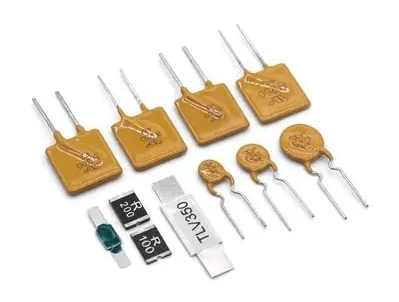

4 pav. Įvairių tipų polimeriniai PTC atstatomi saugikliai

Polimeriniai PTC atstatomi saugikliai, dažnai vadinami iš naujo nustatomais saugikliais arba PPTC įrenginiais, užtikrina automatinę ir daugkartinio naudojimo apsaugą nuo viršsrovių šiuolaikinėms elektroninėms grandinėms.Kai per prietaisą teka per didelė srovė, polimerinė medžiaga įkaista ir jos varža smarkiai padidėja, o tai riboja srovę ir apsaugo pasroviui skirtus komponentus.Pašalinus gedimo būklę ir prietaisui atvėsus, jis grįžta į mažo pasipriešinimo būseną, leidžiančią normaliai veikti be pakeitimo.Dėl to PTC atstatomi saugikliai idealiai tinka tokioms reikmėms kaip plataus vartojimo elektronika, baterijų paketai, USB prievadai ir maitinimo šaltiniai, kur dažnai gali įvykti viršsrovių įvykiai ir teikiama pirmenybė priežiūros nereikalaujančiai apsaugai.

Elektroninė apsauga nuo viršsrovių (eFuses)

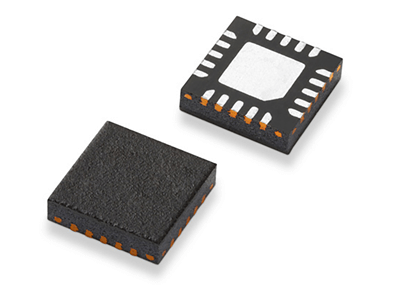

5 pav. Ant paviršiaus montuojamas elektroninis saugiklis (eFuse) IC

Elektroniniai apsaugos nuo viršsrovių įtaisai, paprastai žinomi kaip eFuses, naudoja integruotas grandines, kad stebėti ir valdyti srovės srautą išskirtiniu tikslumu.Skirtingai nuo tradicinių saugiklių, eFuses siūlo programuojamus slenksčius, greitą reakcijos laiką ir daugybę apsaugos funkcijų, tokių kaip viršsrovė, viršįtampa, trumpasis jungimas ir terminis išjungimas.Kadangi šios puslaidininkinės apsaugos IC gali būti pritaikytos naudojant išorinius rezistorius arba skaitmenines sąsajas, jos užtikrina tikslų sistemos elgsenos valdymą gedimo metu.Saugikliai yra plačiai naudojami šiuolaikinėje elektronikoje, įskaitant nešiojamuosius kompiuterius, telekomunikacijų įrangą, baterijomis maitinamus įrenginius ir jautrias skaitmenines apkrovas, kad būtų užtikrinta tiksli ir patikima apsauga.

Šiluminės perkrovos relės

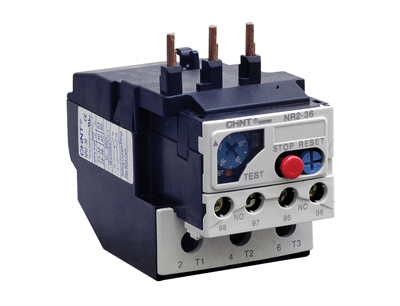

6 pav. Šiluminės perkrovos relė

Šiluminės perkrovos relės yra apsaugos nuo viršsrovių įtaisai, daugiausia naudojami variklio valdymo sistemose.Šios relės apsaugo elektros variklius, aptikdamos per didelę šilumą, susidarančią ilgalaikės perkrovos sąlygomis.Relės viduje įšyla bimetalinė juostelė sulinksta, o temperatūrai pasiekus kritinį tašką, relė suveikia ir atjungia variklį nuo maitinimo šaltinio.Tai apsaugo nuo perkaitimo, izoliacijos gedimo ir brangių variklio pažeidimų.Kadangi šiluminės perkrovos relės reaguoja ir į srovę, ir į temperatūrą, jos užtikrina patikimą, nuo apkrovos priklausomą apsaugą variklių paleidikliuose, pramoninėse mašinose, ŠVOK sistemose ir konvejerių pavarose.

Kaip veikia apsaugos nuo viršsrovių įtaisai?

Visi apsaugos nuo viršsrovių įtaisai veikia turėdami tą patį pagrindinį tikslą: jie stebi elektros srovę, tekančią per grandinę, ir reaguoja, kai ši srovė pakyla virš saugaus lygio.Nesvarbu, ar prietaisas yra saugiklis, grandinės pertraukiklis, PTC atstatomas saugiklis, ar elektroninis saugiklis, jis nuolat stebi, ar nėra perkrovų, trumpųjų jungimų ar nenormalių srovės šuolių.

Kai srovė tampa per didelė, prietaisas naudoja savo vidinį mechanizmą, pvz., lydymosi elementą, šilumos jutiklį, magnetinį trigerį arba IC pagrįstą detektorių, kad atpažintų gedimą.Tada jis pertraukia arba apriboja srovės srautą, kad nepažeistų laidų, prietaisų ir jautrių elektroninių komponentų.

Pašalinus gedimą, kai kurie įrenginiai automatiškai nustatomi iš naujo, kitus reikia iš naujo nustatyti rankiniu būdu, o tradicinius saugiklius reikia pakeisti.Kiekvienu atveju OCPD yra greitas ir patikimas būdas apsaugoti elektros sistemas nuo perkaitimo, įrangos gedimų ir gaisro pavojų.

OCPD privalumai ir apribojimai

Privalumai

• Padeda apsaugoti žmones nuo elektros pavojų

• Apsaugo nuo įrangos pažeidimų ir sumažina gaisro pavojų

• Pagerina sistemos patikimumą ir bendrą veikimo laiką

• Užtikrina elektros saugos normų laikymąsi

• Sumažina prastovų laiką, kai apsauga tinkamai koordinuojama

Apribojimai

• Saugikliai turi būti pakeisti jiems pasibaigus

• Netinkamo dydžio grandinės pertraukikliai gali sutrikdyti

• Iš naujo nustatyti įrenginiai veikia lėčiau, kai reaguoja į trumpojo jungimo įvykius

• Neteisingas prietaiso pasirinkimas susilpnina bendrą apsaugą

Apsauga nuo perkrovos ir apsauga nuo perkrovos

Aspektas	Viršsrovė Apsauga	Perkrova Apsauga
Apibrėžimas	Apsaugo nuo bet kokios aukščiau nurodytos įrangos ar laidininko srovės, įskaitant gedimus.	Apsaugo nuo vidutinės srovės pertekliaus, kurį sukelia per didelė apkrova.
Priežastis	Trumpas grandinės, įžeminimo gedimai, stiprus įsiveržimas.	Užsitęsęs mechaninė ar elektrinė perkrova.
Dabartinė Lygis	Labai didelė, daug kartų didesnė už vardinę srovę.	Nežymus iki vidutinio padidėjimo (apie 110–150 proc.).
Trukmė	Momentinis ir turi būti greitai išvalytas.	Stato lėtai per sekundes ar minutes.
Tikslas	Užkirsti kelią didelė žala, gaisras ir laidininkų perkaitimas.	Užkirsti kelią variklio ir įrangos perkaitimas dėl nuolatinės apkrovos.
Prietaisai	Saugikliai, magnetiniai pertraukikliai, momentinės relės.	Šiluminis perkrovos relės, bimetaliniai moduliai.
Kelionė Veiksmas	greitai, momentinė magnetinė kelionė.	lėtas, terminė laiko vėlavimo kelionė.
Fokusas	Apsaugo laidai ir įranga nuo gedimų srovių.	Apsaugo varikliai/įranga nuo su apkrova susijusio šildymo.
Nustatyti iš naujo	Paprastai vadovas.	vadovas arba automatinis, priklausomai nuo konstrukcijos.
Santykiai	Perkrova yra viena iš viršsrovių tipų.	A viršsrovių pogrupis, orientuotas į apkrovos problemas.

Išvada

Apsaugos nuo viršsrovių įtaisai veikia pertraukdami nesaugius srovės lygius, kurie gali sukelti perkaitimą, įrangos gedimą arba elektros gaisrą.Kiekvienas įrenginys skirtingai reaguoja į perkrovas ir gedimus, todėl pasirinkus tinkamą, jūsų sistema išliks saugi ir patikima.Jūs taip pat pastebėjote, kad kiekviena parinktis turi savo stipriąsias puses ir apribojimus.Turėdami šias žinias, dabar esate geriau pasirengę pasirinkti ir pritaikyti tinkamą apsaugą bet kokiai elektros įrangai.
