Kaip IO įrenginiai bendrauja su CPU?

Jums gali kilti klausimas, kaip jūsų kompiuteris dalijasi duomenimis su tokiais įrenginiais kaip spausdintuvai, klaviatūros ir saugykla.Šis trumpas vadovas parodo įvesties/išvesties pagrindus ir tai, kaip jis perkelia duomenis tarp jūsų sistemos ir išorinio pasaulio.Taip pat sužinosite apie įvairius prietaisų jungiamuosius būdus ir kaip išvengti sulėtėjimo.

Katalogas

Įvadas į I/O sistemas

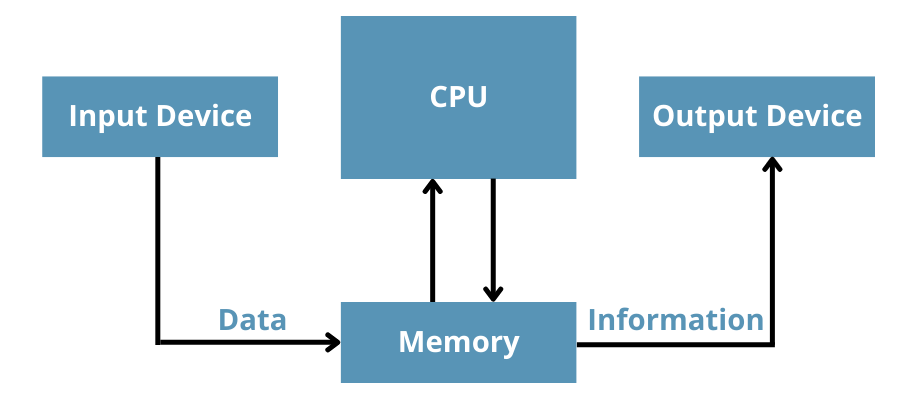

I/O reiškia, kaip keičiami duomenys tarp kompiuterio ir išorinių įrenginių, tokių kaip standieji diskai, spausdintuvai ar kitos sistemos, vidinės atminties.Tai ryšys tarp sistemos ir išorinio pasaulio, tvarkant signalus ar duomenis abiem kryptimis.Pvz., Kai įvedate klaviatūrą arba spustelėsite pelę, tai yra įvestys.Panašiai yra ekranas monitoriuje arba garsiakalbių garsas yra išvestis.

Tokie įrenginiai kaip klaviatūros, pelės, monitoriai ir spausdintuvai yra įprasti I/O aparatūros pavyzdžiai.Jie padeda vartotojams bendrauti su kompiuteriu.Net tinklo įrenginiai, tokie kaip modemai ir tinklo kortelės, atlieka I/O operacijas, todėl komunikacija tarp kompiuterių įmanoma.

I/O sąsajų tipai

I/O sąsaja užtikrina sklandų ryšį tarp CPU, I/O grandinių ir periferinių įrenginių per sistemos magistralę.Šios sąsajos suskirstytos į kategorijas atsižvelgiant į jų dizaino sudėtingumą ir prietaisus, kuriuos jie jungiasi.

I/O sąsajos lustas

I/O sąsajos lustai yra maži, integruotos grandinės, valdančios ryšį tarp CPU ir periferinių įrenginių.Šie lustai leidžia CPU siųsti komandas ir parametrus, leidžiančius įrenginiams atlikti specifines funkcijas.Pavyzdžiui, laikmačio skaitikliai valdo laiką jautrias operacijas, pertraukiami valdikliai tvarko užklausas iš įrenginių į CPU, o DMA valdikliai įgalina tiesioginę prieigą prie atminties, nesunkiai įtraukdami CPU.Kita vertus, lygiagrečios sąsajos palengvina greitesnį duomenų perdavimą, tuo pačiu metu siųsdami kelis bitus, todėl jos yra naudingos tokiems įrenginiams kaip spausdintuvai.

I/O sąsajos valdymo kortelė

Į I/O sąsajos valdymo kortelės yra moduliniai komponentai, sukurti iš logiškai išdėstytų kelių integruotų grandinių.Šios kortelės gali būti iš anksto įdiegtos pagrindinėje plokštėje arba vėliau pridedamos kaip papildiniai per sistemos magistralę.Ryšio tipas priklauso nuo prijungto įrenginio.Serijinės sąsajos perduoda duomenis vienu metu ir dažnai naudojami su modemais.Lygiagrečios sąsajos, kurios vienu metu siunčia kelis bitus, gerai veikia su spausdintuvais ir skaitytuvais.Klaviatūros sąsajos yra specializuotos, kad būtų galima tvarkyti įvesties signalus iš klaviatūrų, o disko sąsajos užtikrina patikimą ryšį su saugojimo įrenginiais, tokiais kaip standieji diskai ir SSD.Kiekvienas ryšio tipas yra optimizuotas konkrečiam jo palaikomam įrenginiui, užtikrinant efektyvų ir patikimą veikimą.

Pagrindinės I/O sąsajų funkcijos

CPU ir periferinių prietaisų sąveika apima kelių iššūkių įveikimą.Šie iššūkiai kyla dėl greičio, laiko, duomenų formatų ir signalo tipų skirtumų.Čia atidžiau pažvelkite į šias problemas:

Greičio neatitikimas

I/O įrenginių greitis paprastai yra daug lėtesnis nei CPU apdorojimo greitis.Pavyzdžiui, spausdintuvas gali užtrukti sekundes, kad atspausdintų puslapį, o CPU per tą patį laiką gali apdoroti tūkstančius instrukcijų.Be to, net tarp I/O įrenginių greitis labai skiriasi;Kietasis diskas perduoda duomenis greičiau nei spausdintuvas.Sistema turi efektyviai valdyti šį neatitikimą, kad išvengtų vėlavimų ar neveiksmingumo.

Laiko neatitikimas

Kiekvienas I/O įrenginys veikia su savo laiko nustatymo valdymu, tai reiškia, kad jis apdoroja duomenis savo tempu.Šis laikas dažnai neatitinka CPU apdorojimo ritmo.Pvz., Klaviatūra gali siųsti duomenis netaisyklingais intervalais, remiantis vartotojo įvestimi, o CPU tikisi nuoseklaus informacijos srauto.Sąsaja sinchronizuoja šiuos skirtumus, kad užtikrintų sklandų ryšį.

Informacijos formato neatitikimas

Skirtingi įrenginiai informacijai saugoti ir apdoroti naudoja skirtingus formatus.Pavyzdžiui, kai kurie įrenginiai tvarko duomenis dvejetainiu formatu, kiti ASCII kodavimo būdu, kiti-BCD (dvejetainiai kodiniai dešimtainiai).Be to, kai kurie įrenginiai perduoda duomenis nuosekliai, po vieną vienu metu, o kiti naudoja lygiagrečią transmisiją, kad vienu metu siųstų kelis bitus.Sąsaja padeda išversti ir suderinti šiuos formatus, kad CPU galėtų tinkamai interpretuoti duomenis.

Informacijos tipo neatitikimas

Įrenginiai gali veikti su įvairių tipų signalais.Kai kurie naudoja skaitmeninius signalus, kurie yra atskirti, o kiti remiasi analoginiais signalais, kurie yra ištisiniai.Pvz., Mikrofonas gali sukelti analoginius signalus, o CPU apdoroja tik skaitmeninę informaciją.Sąsaja konvertuoja šiuos signalus pagal poreikį, leisdama CPU efektyviai bendrauti su įvairiais įrenginiais.

Remiantis minėtomis priežastis, duomenų mainai tarp CPU ir periferinių įrenginių priklauso nuo sąsajos, kuri atlieka keletą funkcijų:

• Duomenų registracija ir buferis, siekiant valdyti greičio skirtumus ir įjungti partijos perdavimą didesniais lustais.

• Duomenų formato konvertavimas, pavyzdžiui, serialas su lygiagrečiomis transformacijomis.

• Lygio ir tipo koordinavimas naudojant keitiklius signalo suderinamumui.

• Laiko sinchronizavimas, skirtas suderinti įrenginį ir centrinio procesoriaus operacijas.

• Adreso dekodavimas ir įrenginio pasirinkimas, kad būtų galima tiksliai atlikti periferinį ryšį.

• Nutraukite ir DMA kontrolę, kad valdytumėte užklausas ir užtikrintumėte efektyvų duomenų perdavimą.

I/O įrenginių valdymo metodai

Programos užklausos metodas

Šis metodas apima CPU pakartotinai tikrinant periferinio lygio būseną, kad nustatytų, ar jis yra paruoštas perduoti duomenis.Jei įrenginys yra paruoštas, CPU atlieka mainus;Priešingu atveju jis laukia ir tęsia užklausą.Šio metodo pranašumas yra jo paprastumas, nes jam reikalinga minimali aparatūra.Tačiau tai neveiksminga, nes CPU didžiąją laiko dalį praleidžia laukiančioje būsenoje, o tai sumažina jo produktyvumą tvarkant kitas užduotis.

Pertraukimo apdorojimo metodas

Taikant šį metodą, periferinė dalis siunčia pertraukimo signalą CPU, kai jis yra paruoštas perduoti duomenis.CPU laikinai pristabdo dabartinę užduotį, apdoroja pertraukimą ir atlieka keitimąsi duomenimis.Baigęs CPU atnaujina savo ankstesnį darbą.Šis metodas pagerina bendrą efektyvumą atlaisvindamas CPU nuo nuolatinio apklausos.Tačiau kiekvienam įrenginiui reikia priskirti pertraukimo užklausų numerius ir sukurti konkrečias paslaugų programas.Dažni pertraukimai, ypač perduodant didelius duomenis, gali sumažinti sistemos našumą dėl laiko, reikalingo kiekvienam pertraukimui valdyti.

DMA perdavimo metodas

Tiesioginė prieiga prie atminties (DMA) leidžia perduoti duomenis tarp periferinių įrenginių ir atminties, neįtraukiant CPU.Prieš pradedant perkėlimą, DMA valdiklis prašo valdyti autobusą iš CPU.Suteikęs valdiklis, valdiklis užbaigia duomenų perdavimą savarankiškai ir po to grąžina valdymą CPU.Šis požiūris žymiai padidina CPU efektyvumą, perkeldamas perkėlimo darbo krūvį.Tai ypač efektyvu keičiantis didelėms duomenų keitimui.

Kanalo režimas

Kanalo režimas pristato specialų procesorių ar kanalą, skirtą valdyti I/O operacijas.Šis procesorius tvarko ryšį tarp periferinių įrenginių ir sistemos, sumažindamas CPU darbo krūvį.Perkėlęs šią atsakomybę, CPU gali sutelkti dėmesį į sudėtingesnes užduotis, o kanalo procesorius užtikrina sklandų ir patikimą periferinį ryšį.Šis metodas yra idealus sistemoms, kurioms reikalingas dažnas ar plačias I/O operacijas.

Įprasti I/O įrenginio problemos ir sprendimai

Įrenginiai neveikia paprastai

Kartais I/O įrenginiai nustoja veikti, pavyzdžiui, kai nepavyksta išorinės sąsajos, nešiojamųjų kompiuterių klaviatūros tampa nereaguojančios, arba jutikliniai ekranai nustoja aptikti įvestį.Šios problemos gali kilti dėl programinės įrangos trūkumų, vairuotojo problemų ar aparatūros gedimų.Užtikrinimas, kad įrenginių tvarkyklės būtų atnaujintos ir reguliariai prižiūrima, gali padėti išspręsti šias problemas.

Diagnostikos įrankio klaidų kodai

Naudojant kompiuterio priežiūros įrankius, tokius kaip pagrindinės plokštės diagnostikos kortelės, gali pasirodyti klaidų kodai, tokie kaip FF, 00 ar DD, arba sistema gali pakartotinai rodyti kodus, tokius kaip C1 - C5.Šie kodai rodo pagrindines aparatinės įrangos ar konfigūracijos problemas.Remiantis diagnostikos įrankio vadovu, galite padėti nustatyti problemą ir nukreipti reikiamus pataisymus.

Trumposios grandinės ir statinė elektra

Trumpos I/O įrenginių jungtys gali sugadinti tokius komponentus kaip kondensatoriai ir diodai, kuriuos dažnai sukelia statinė elektra, kai jungiate išorinius įrenginius.Tai gali sukelti sunkių rezultatų, tokių kaip sistema, nesugeba įjungti valdžios.Naudojant antistatines atsargumo priemones ir užtikrinant tinkamą įžeminimą, galite sumažinti žalos riziką.

I/O prietaisų prevencinės priemonės

I/O įrenginiai yra subtilūs ir jiems reikia priežiūros.Venkite jų naudoti aukštos temperatūros ar drėgnoje aplinkoje, nes šios sąlygos gali pakenkti jų komponentams.Reguliarus valymas, saugus tvarkymas ir tinkamas laikymas gali pratęsti jų gyvenimo trukmę ir sumažinti nesėkmės riziką.Tinkamos aplinkos sąlygos ir reguliarūs patikrinimai yra geriausi būdai išlaikyti jų funkcionalumą.

CPU kliūčių poveikis I/O operacijoms

Pagrindinio kompiuterio sąrankoje, kurioje CPU nėra labai galingas, I/O užduotys gali sulėtinti reikalus.Kai procesoriai ištempiami ploni, partijos darbai - paprastai mažiausias prioritetas - stengiasi su I/O našumu.Vargu ar jie valdo I/O, nes jie turi dalytis ištekliais naudodamiesi internetiniais procesais.Kiekvieną kartą, kai partijos darbas bando atlikti I/O operaciją, jis turi atsisakyti CPU laiko iki aukštesnio prioriteto užduočių.Net jei I/O greitai baigsis, partijos užduotis vis tiek turi laukti, kol procesorius suplanuos kitus veiksmus.

Internetiniai procesai paprastai gauna reikalingą procesoriaus laiką, nesukeldami vėlavimų tokiose sistemose kaip CICS ar IMS, nes jų I/O operacijos nėra susietos vienas su kitu.Tačiau kai kurios specifinės užduotys vis dar susiduria su problemomis, kai CPU yra užimtas.Pvz., CICS, atlikus I/O operaciją, jis eina per CICS grandinės planuoklį, kuris gali sukurti ilgus laukimo linijas didelių darbo krūvių metu.

Panašiai IMS, kai duomenų bazė I/O užbaigia, ji informuoja pranešimų apdorojimo sritį (MPR), kuri tada turi konkuruoti dėl CPU išteklių, kad galėtų tęsti apdorojimą.Tai reiškia, kad net ir greičiausios I/O operacijos tokiomis sąlygomis negali pasiekti viso savo greičio.

Norint užkirsti kelią šiems sulėtėjimams, naudinga kiek įmanoma naudoti duomenų įvesties atmintį.Tai apima buferinių baseinų, etaloninių lentelių ir duomenų talpyklos vietų naudojimą, kad CPU netaptų kliūtimi.
