Kaip LM5145RGYR padidina galios sistemų efektyvumą?

„LM5145RGYR“ yra 75 V sinchroninis „Buck“ valdiklis, siūlantis patikimą našumą valdant energiją aukštos įtampos sistemose.Tai supaprastina dizainą efektyviai tvarkant įtampos viršįtampius, pašalindami papildomų komponentų poreikį.Turint lanksčias savybes ir tvirtas galimybes, jis idealiai tinka pramoniniams, ryšiams ir variklio valdymo programoms.

Katalogas

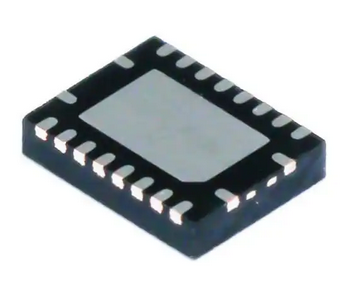

LM5145RGYR apžvalga

LM5145RGYR yra 75 V sinchroninis „Buck“ valdiklis, skirtas aukštos įvesties įtampos šaltiniams ar sistemoms su įtampos smaigaliais.Tai supaprastina dizainus, sumažinant papildomų viršįtampių slopinimo komponentų poreikį.

Turėdamas aukšto lygio jungiklį, kuriame yra 40 nanosekundžių minimalus laikas, jis efektyviai tvarko didelę įtampą, todėl 48 V įėjimai yra tinkami konvertuoti 48 V įėjimus į žemos įtampos išėjimus.Jis taip pat veikia beveik 100% darbo ciklu, lengvai valdant įtampos kritimus, kurie lengvai siekia 6 voltus.

Šis lankstumas daro jį idealų pramonės kontrolei, robotikai, duomenų ryšiui ir RF galios programoms, kai reikalingas patikimas ir efektyvus našumas.

LM5145RGYR PIN konfigūracija

LM5145RGYR CAD modeliai

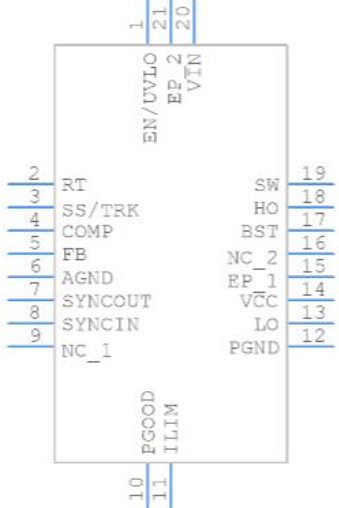

LM5145RGYR simbolis

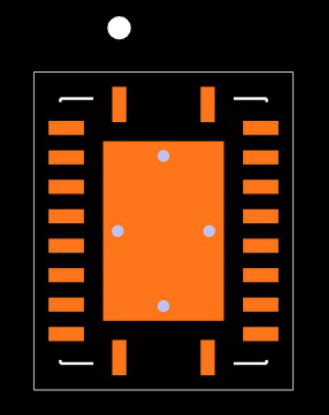

LM5145RGYR pėdsakas

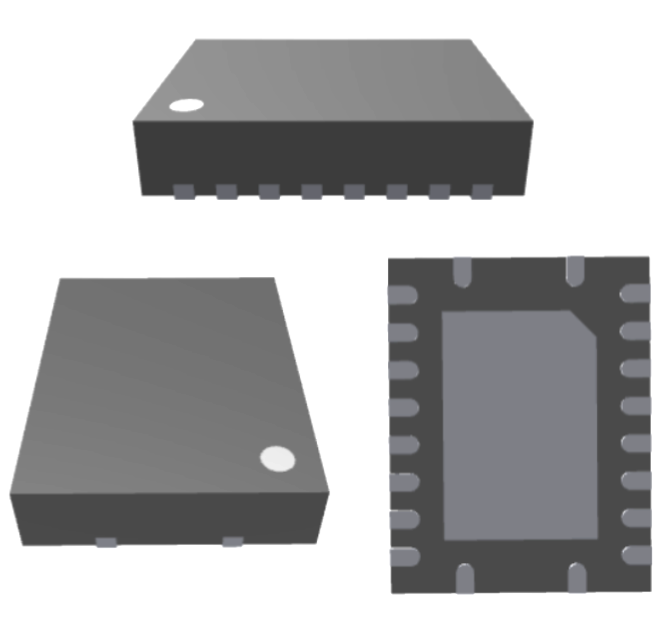

LM5145RGYR 3D modelis

LM5145RGYR pagrindinės savybės

Universalus dizainas

„LM5145RGYR“ yra lankstus sinchroninis „Buck DC/DC“ valdiklis, skirtas valdyti įvairius programas.Tai lengvai prisitaiko prie skirtingų aplinkų, suteikiant patikimą variantą valdyti energiją įvairiose sistemose.

Reguliuojamas perjungimo dažnis

Šis valdiklis, kai perjungimo dažnių diapazonas yra nuo 100 kHz iki 1 MHz, leidžia tiksliai sureguliuoti jo veikimą pagal jūsų specifinius poreikius.Šis lankstumas užtikrina, kad jis gali atitikti našumo reikalavimus išlaikant efektyvumą.

Aukštos kokybės vartų tvarkyklės

7,5 V vartų tvarkyklės yra pastatytos dirbti su standartinėmis VTH MOSFET.Ši funkcija padidina jos suderinamumą ir užtikrina, kad ji galėtų efektyviai vairuoti komponentus, prisidedant prie sklandaus ir stabilaus veikimo.

Greitas atsakas į pokyčius

„LM5145RGYR“ yra skirtas greitam linijai ir apkrovai pereinamam atsakymui.Tai reiškia, kad jis greitai prisitaiko prie galios paklausos svyravimų, užtikrinant, kad jūsų sistema išliks stabili net dinaminėmis sąlygomis.

Įmontuota apsauga

Įgimtos apsaugos savybės yra integruotos, kad apsaugotų jūsų dizainą.Šios savybės padeda išvengti potencialių gedimų ir paversti valdiklį patikimu pasirinkimu reikalaujančiai aplinkai.

Kompaktiškas paketas

20 kontaktų „VQFN“ paketas su „Wettable Flanks“ siūlo kompaktišką ir tvirtą dizainą.Jos struktūra leidžia lengviau integruoti į savo sistemą, tuo pačiu užtikrinant patikimą našumą laikui bėgant.

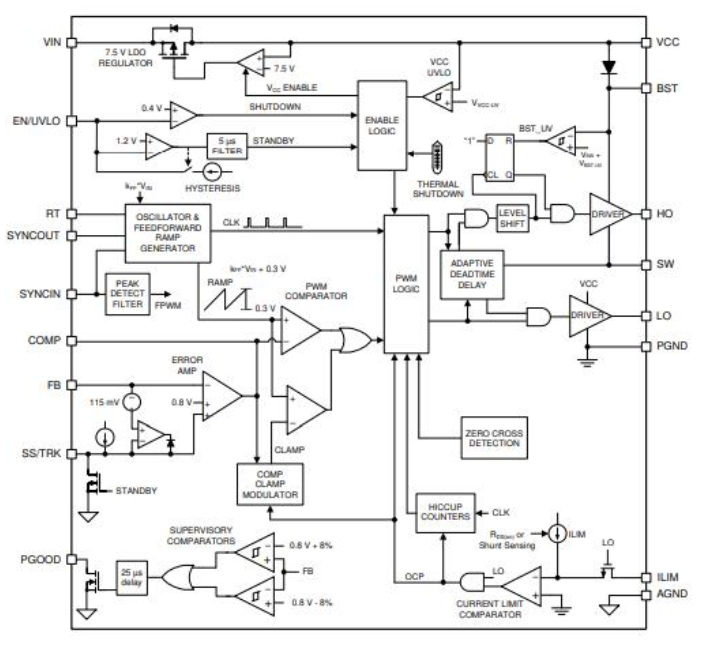

LM5145RGYR Funkcinė schema

„LM5145RGYR“ yra 75 V sinchroninis „Buck“ valdiklis su visomis funkcijomis, reikalingomis norint įgyvendinti didelio efektyvumo mažinimo energijos tiekimą.Išėjimo įtampos diapazonas yra nuo 0,8 V iki 60 V.

LM5145RYR taikymas

Nuotoliniai radijo vienetai (RRU) ir BTS

LM5145RGYR yra tinkamai pritaikytas nuotoliniams radijo įrenginiams ir bazinėms siųstuvų-imtuvų stotyse (BTS).Dėl jo galimybės tvarkyti aukštą įvesties įtampą ir efektyviai atsisakyti sumažinti išėjimus, todėl jis yra idealus šioms galiai reikalaujančioms ryšių sistemoms.

Tinklų kūrimas ir skaičiavimo galia

Tinklų kūrimo ir skaičiavimo įrenginiams šis valdiklis suteikia stabilų ir efektyvų galios reguliavimą.Jo reguliuojamos savybės leidžia patenkinti šiuolaikinių duomenų ryšių sistemų galios reikalavimus.

Neįvyrę Poe ir IP kameros

„LM5145RGYR“ palaiko neišskirtą galią per Ethernet (POE) sistemas ir IP kameras.Jo patikimas veikimas užtikrina sklandų energijos tiekimą, labai svarbų palaikant nuolatines šių programų funkcionalumus.

Pramoniniai varikliai

Pramoninių variklių pavaros valdiklio efektyvumas ir tvirtumas daro jį patikimu pasirinkimu.Tai gali valdyti įvairius variklių sistemų galios poreikius, užtikrinant nuoseklų našumą sudėtingoje pramoninėje aplinkoje.

Tipiškos grandinės naudojant LM5145RGYR

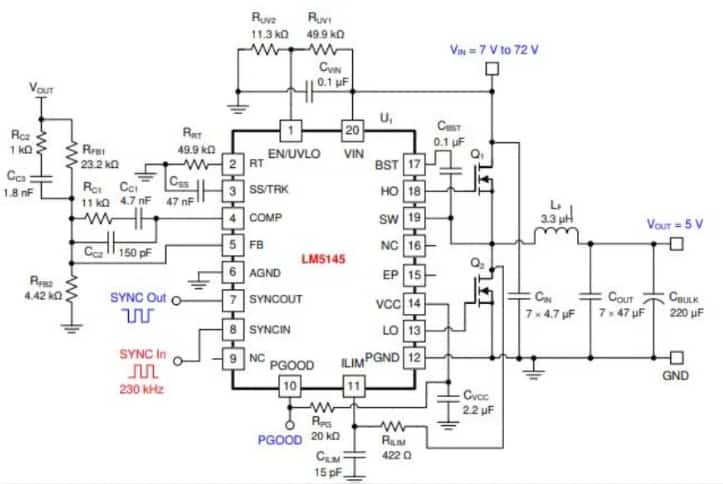

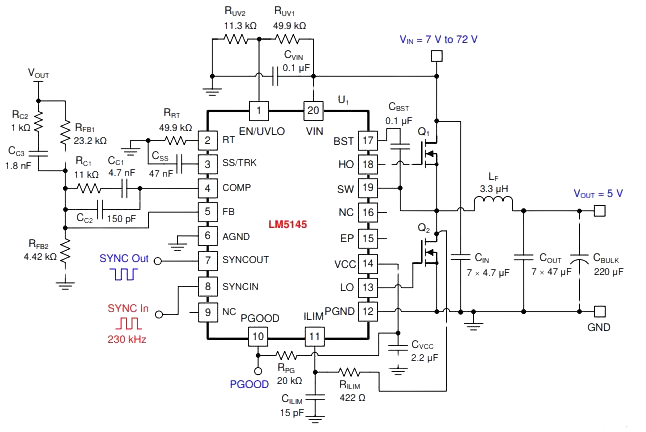

Taikymo grandinė 1

48– V-5 V, 20-A Buck reguliatorius, esant 230 kHz dažniui

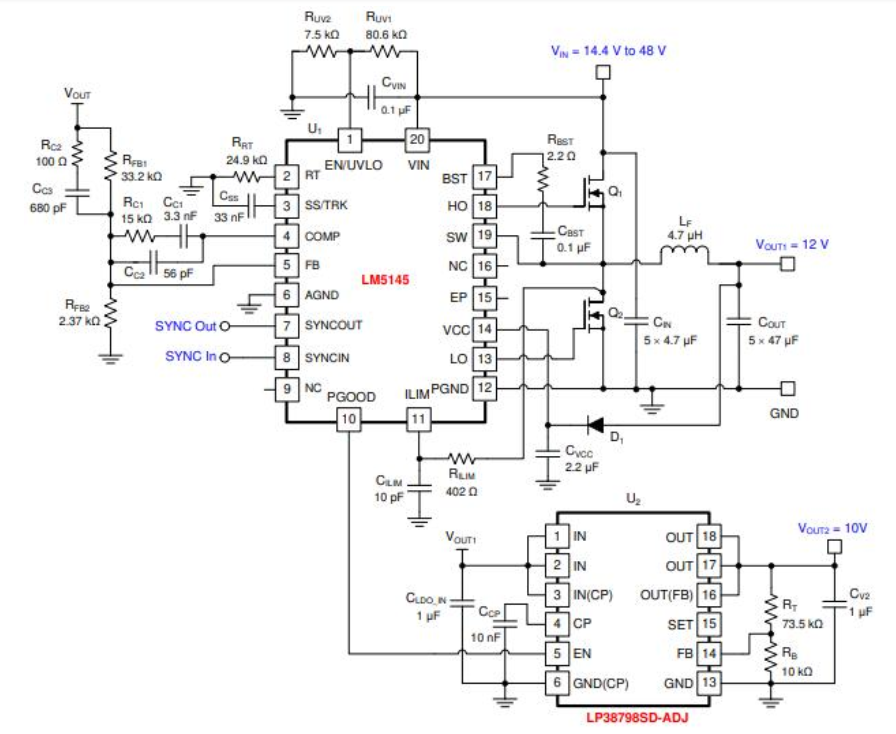

Taikymo grandinė 2

3 programos grandinė

48– V iki 24 V „Buck“ reguliatorius esant 440 kHz dažniui

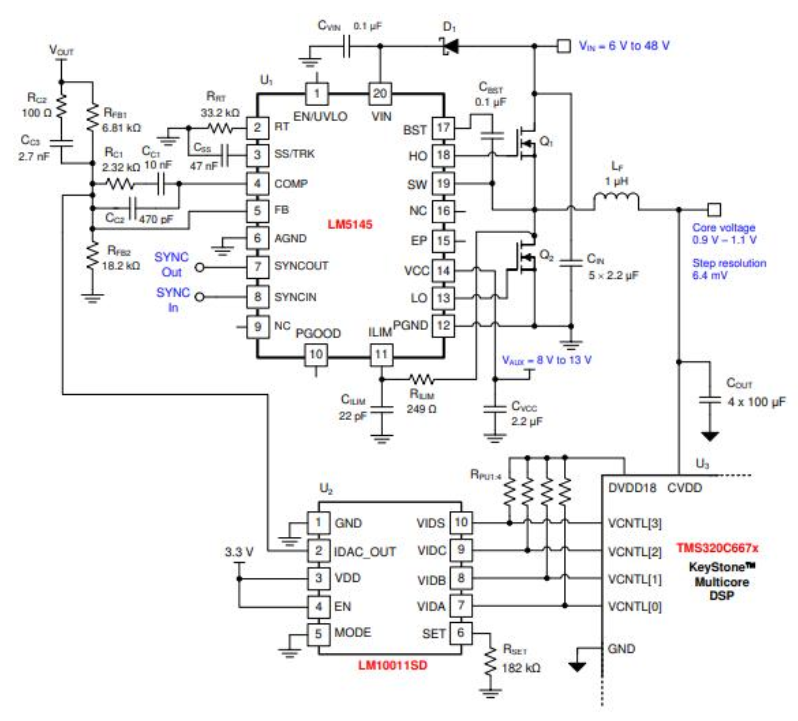

Taikymo grandinė 4

DSP šerdies įtampos tiekimas

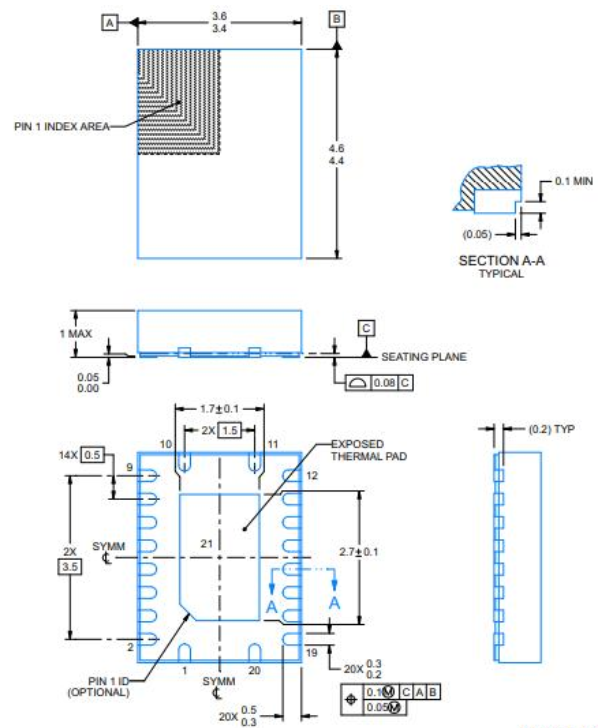

LM5145RGYR PAKETŲ DUOMENYS

LM5145RGYR specifikacijos

Techninės specifikacijos, savybės, charakteristikos ir komponentai, turintys panašias Teksaso instrumentų specifikacijas LM5145RGYR.

Tipas	Parametras
Gyvenimo ciklo būsena	Aktyvus (paskutinis atnaujintas: prieš 3 dienas)
Gamyklos švino laikas	6 savaitės
Montavimo tipas	Paviršinis laikiklis, drėgnas šonas
Paketas / atvejis	20-VFQFN eksponuotas padas
Paviršiaus laikiklis	Taip
Smeigtukų skaičius	20
Darbinė temperatūra	-40 ° C ~ 125 ° C TJ
Pakuotė	Juosta ir ritė (TR)
JESD-609 kodas	E3
PBFREE kodas	Taip
Dalies būsena	Aktyvus
Jautrumo drėgmės lygis (MSL)	2 (1 metai)
Terminacijų skaičius	20
Terminalo apdaila	Matinė skarda (sn)
Papildoma funkcija	Reguliuojamos išėjimo įtampos yra nuo 0,8 V iki 60 V
Terminalo padėtis	Keturratis
Terminalo forma	Nėra švino
Bazinės dalies numeris	LM5145
Funkcija	Žingsnis
Išėjimų skaičius	1
Išvesties tipas	Tranzistoriaus vairuotojas
Įėjimo įtampa - NOM	48v
Analoginis IC - kitas tipas	Perjungimo valdiklis
Išvesties konfigūracija	Teigiamas
Įtampa - tiekimas (VCC/VDD)	6v ~ 75V
Valdymo funkcijos	Įgalinkite, dažnio valdymas, geras galia, minkšta pradžia
Įvesties įtampa (min)	6v
Topologija	Buck
Valdymo režimas	Įtampos režimas
Dažnis - perjungimas	100 kHz ~ 1MHz
Įvesties įtampa (maks.)	75v
Valdymo technika	Impulsų pločio moduliacija
Sinchroninis lygintuvas	Taip
Darbo ciklas (maks.)	100%
Ūgis	1 mm
Ilgis	4,5 mm
Plotis	3,5 mm
Storis	900 μm
ROHS būsena	ROHS3 suderinamas

Duomenų lapas PDF

LM5145RGYR duomenų lapas:

Lm5145rgyr.pdf
