SINAD: apibrėžimas, formulė ir matavimo vadovas

Šiame straipsnyje sužinosite, ką SINAD matuoja ir kaip jis įvertina bendrą signalo kokybę, atsižvelgdamas į triukšmą ir iškraipymus.Pamatysite, kaip veikia matavimo procesas – nuo ​​švaraus bandymo tono taikymo iki nepageidaujamų komponentų atskyrimo ir rezultatų konvertavimo į decibelus.Taip pat suprasite, kuo SINAD skiriasi nuo SNR, THD ir ENOB.Be to, straipsnyje aprašoma, kur SINAD dažniausiai naudojamas ryšių, garso ir elektroninėse sistemose.

Katalogas

1 pav. SINAD signalų palyginimo diagrama

Kas yra SINADAS?

SINAD (Signal-to-Noise and Distortion ratio) matuoja signalo grynumą, lygindamas norimą išvestį su kombinuotu įrenginio ar imtuvo keliamu triukšmu ir iškraipymu.Kaip parodyta paveikslėlyje, švariame perduotame signale yra tik pagrindinis tonas, o gaunamoje išvestyje dažnai yra harmonikų ir fono triukšmo, kurie sumažina bendrą signalo aiškumą.SINAD, išreikštas decibelais (dB), leidžia tiksliai įvertinti signalo kokybę, imtuvo jautrumą ir ryšio bei garso sistemų veikimą.

SINAD matavimo sistemos schema

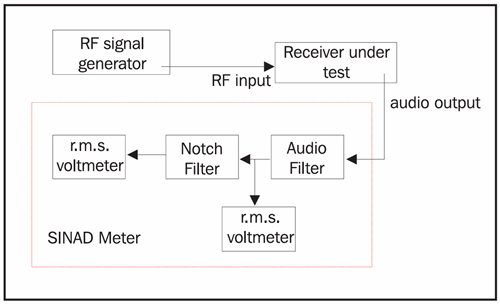

2 pav. SINAD matavimo sistemos schema

Aukščiau pateiktoje diagramoje parodyta standartinė SINAD matavimo sąranka, parodanti, kaip kiekvienas etapas apdoroja signalą bandymo metu.Įprastą SINAD matavimo sąranką sudaro:

• Signalo generatorius – sukuria švarų atskaitos toną

• Bandomas įrenginys (DUT) – dažniausiai radijo imtuvas, stiprintuvas arba ADC

• Pralaidos arba įpjovos filtras – išskiria arba pašalina dažnį

• Garso analizatorius / SINAD matuoklis – matuoja bendrą triukšmą ir iškraipymus

• Išvesties stebėjimas – tikrina signalo galią bandymo metu

SINAD formulė

Standartinė SINAD lygtis yra:

Kur:

• Signalas – pageidaujamas tonas

• Triukšmas – foninis arba šiluminis triukšmas

• Iškraipymas – harmonika ir netiesiškumas

Kai kurie analizatoriai naudoja galia pagrįstą formą:

Didelis SINAD reiškia, kad triukšmas ir iškraipymai sudaro tik nedidelę visos išvesties dalį, o tai rodo geresnį sistemos veikimą.

Kaip veikia SINAD?

SINAD veikia matuodamas, kiek nepageidaujamo triukšmo ir iškraipymų atsiranda kartu su švariu signalu, kai jis praeina per įrenginį ar imtuvą.Norėdami pradėti, į bandomąjį įrenginį (DUT) įšvirkščiamas švarus bandomasis tonas, užtikrinantis, kad bet kokie išvesties pokyčiai atsiranda iš pačios sistemos.Tada analizatorius tiria išvesties spektrą ir nustato signalą, bet kokius harmoninius iškraipymus ir plačiajuosčio ryšio triukšmą, kurį sukelia elektronika.

Tada įpjovos filtras arba skaitmeninis algoritmas pašalina toną, palikdamas tik triukšmo ir iškraipymo komponentus.Šis filtruotas rezultatas parodo, kiek pradinis signalas pablogėjo, kai jis judėjo per sistemą.Galiausiai, analizatorius lygina likusį triukšmą + iškraipymą su visu išvesties signalu, kad apskaičiuotų SINAD reikšmę decibelais (dB).

Kadangi SINAD atsižvelgia į triukšmą ir visų formų iškraipymus, jis suteikia tikrovišką ir išsamų tikrosios signalo kokybės vaizdą.Dėl to jis vertingas vertinant imtuvo jautrumą, garso tikslumą ir dinamišką ADC bei kitos komunikacijos ar signalų apdorojimo įrangos veikimą.

Kaip matuojamas SINAD?

Suvokus, kaip veikia SINAD, kitas žingsnis yra ištirti, kaip SINAD matuojamas praktiškai.Toliau pateiktame paveikslėlyje parodyta tipinė SINAD matavimo sąranka ir parodyta, kaip signalas juda per kiekvieną įrangos etapą.

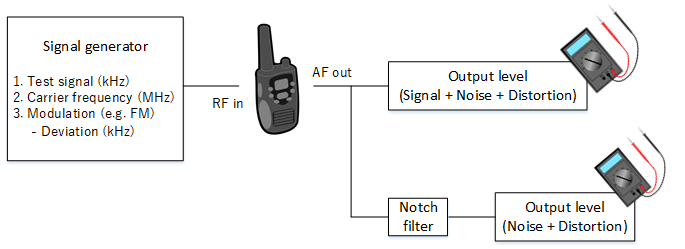

3 pav. SINAD matavimo blokinė diagrama

1 veiksmas: pritaikykite žinomą bandomąjį toną

SINAD matavimą pradedate tiekdami švarų, žinomą bandomąjį signalą iš savo signalo generatoriaus į imtuvą.Paprastai tai yra 1 kHz tonas, skirtas garso testavimui, arba moduliuotas RF nešiklis ryšių sistemoms.Naudodami valdomą įvestį užtikrinate, kad vėliau išmatuotas triukšmas ar iškraipymai kiltų iš bandomojo įrenginio (DUT), o ne iš šaltinio.

2 veiksmas: užfiksuokite išvesties signalą

Kai bandomasis signalas praeina per imtuvą, išmatuojate visą išvestį, įskaitant pagrindinį signalą, harmoninį iškraipymą ir bet kokį šiluminį ar elektrinį triukšmą, kurį sukuria grandinė.Tai suteikia jums aiškų vaizdą, kaip imtuvas keičia pradinį toną, ir leidžia SINAD matuokliui aptikti intermoduliaciją ir kitus nepageidaujamus komponentus.Diagramoje tai atitinka "Signalas + Triukšmas + Iškraipymas" matavimo kelią.

3 veiksmas: pašalinkite toną

Norėdami izoliuoti triukšmą ir iškraipymus, nukreipiate išvestį per įpjovos filtrą, kuris pašalina pagrindinį bandymo toną.Filtras smarkiai slopina dažnį, nepaliečiant nepageidaujamų komponentų.Tai leidžia tiksliai išmatuoti tik triukšmą + iškraipymą, kaip parodyta antrajame diagramos kelyje.

4 veiksmas: apskaičiuokite SINAD koeficientą

Užfiksavę abu matavimus, dabar galite palyginti triukšmo + iškraipymo lygį su visu išėjimu, kuriame yra signalas + triukšmas + iškraipymas.Šis palyginimas parodo, kiek imtuvo išvesties yra švarus, tinkamas naudoti signalas, palyginti su nepageidaujamais artefaktais.Jei triukšmas ir iškraipymai yra dideli, SINAD reikšmė krenta, o tai rodo prastesnę signalo kokybę.

5 veiksmas: konvertuokite rezultatą į decibelus

Galiausiai konvertuojate SINAD santykį į decibelus (dB), kad būtų lengviau palyginti skirtingų sistemų našumą.Naudodami dB galite greitai įvertinti imtuvo jautrumą, garso aiškumą ir bendrą įrenginio veikimą.Didesnė SINAD vertė reiškia, kad jūsų sistema užtikrina geresnį signalo grynumą ir mažesnius iškraipymus.

SINAD turinčios įtakos problemos

Keletas veiksnių gali sumažinti SINAD našumą:

• Elektros triukšmas (šiluminis triukšmas, EMI, trukdžiai)

• Harmoninis iškraipymas dėl stiprintuvų arba ADC netiesiškumo

• Fazinis triukšmas RF osciliatoriuose

• Nepakankamas filtravimas imtuvuose

• Įžeminimo ir ekranavimo problemos

• Pralaidumo apribojimai

• Varžos neatitikimas

SINAD vs SNR vs THD vs ENOB

SINAD, SNR, THD ir ENOB yra susiję matavimai, tačiau kiekvienas skirtingai apibūdina signalo kokybę.Suprasdami jų skirtumus, lengviau sužinoti, kurią metriką naudoti testavimui ar analizei.Žemiau esančioje lentelėje apibendrintas jų palyginimas.

Aspektas	SINADAS	SNR	THD	ENOB
Apibrėžimas	Santykis signalo iki kombinuoto triukšmo ir iškraipymo	Santykis tik signalas į triukšmą	Santykis harmonikų į pagrindą	Veiksmingas rezoliucija, gauta iš SINAD
Pirminis Fokusas	Iš viso dinamiškas veikimas	Triukšmas grynumas	Tiesiškumas ir harmoninis iškraipymas	Realistiškas bitų našumas
Išvestis Vienetas	dB	dB	dB arba %	Bitai
Analizė Pralaidumas	Visą spektrinis turinys, išskyrus DC	Triukšmas tik juosta	Harmoninis dažnius	Remiantis apie SINAD pralaidumą
Triukšmas Įtraukimas	Taip	Taip	Nr	Netiesioginis
Iškraipymas Įtraukimas	Visi tipai	Nėra	Harmonikos	Netiesioginis
Matavimas Metodas	FFT su triukšmo + iškraipymų ištraukimu	FFT neįskaitant harmonikų	FFT matuojant harmonines amplitudes	Apskaičiuota naudojant formulę
Privaloma Bandomasis signalas	Grynas tonas arti visos skalės	Tas pats tonas kaip SINAD	Grynas sinusas	Seka SINADO testas
Privaloma Instrumentuotė	Didelė raiška FFT analizatorius	Spektras analizatorius arba ADC FFT	Harmoninis matavimo sąranka	Skaičiuoklė tik
Programos	ADC/DAC patvirtinimas, RF imtuvai, garsas	Mažas triukšmas stiprintuvo testavimas, ADC triukšmo grindys	Stiprintuvas tiesiškumas, garso grynumas	Konverteris parinkimas ir dizaino biudžeto sudarymas

SINAD programos

RF ir bevielis ryšys

SINAD plačiai naudojamas RF ir belaidėse sistemose, siekiant įvertinti, kaip imtuvas gali aptikti silpnus signalus.Jis padeda nustatyti imtuvo jautrumą, parodydamas, kiek triukšmo ir iškraipymų yra po demoduliacijos.Dėl to SINAD yra pagrindinis rodiklis vertinant bendrą radijo dažnių našumą aplinkoje.

ADC ir DAC apibūdinimas

Daugelis naudoja SINAD, kad patikrintų ADC ir DAC tiesiškumą ir tikslumą bandymo metu.Tai rodo, kiek triukšmo ir iškraipymų veikia keitiklio išvestį.Analizuodami SINAD, galite nustatyti tikrąją įrenginio skiriamąją gebą.

Garso įrangos testavimas

SINAD matuoja garso signalų aiškumą ir grynumą tokioje įrangoje kaip stiprintuvai, maišytuvai ir įrašymo įrenginiai.Jis pabrėžia nepageidaujamus iškraipymus ir foninį triukšmą, kurie turi įtakos garso kokybei.Naudodami šią metriką galite patikrinti, ar garso sistemos užtikrina švarią ir tikslią išvestį.

Elektroninių sistemų projektavimas

SINAD padeda nustatyti elektroninių grandinių filtravimo, įžeminimo ir ekranavimo problemas.Analizuodamas signalo kokybę, jis gali optimizuoti išdėstymą ir sumažinti nepageidaujamus trikdžius.Tai užtikrina stabilesnį ir patikimesnį sistemos veikimą eksploatacijos metu.

Matavimo įrangos kalibravimas

SINAD naudojamas patvirtinti, kad analizatoriai, radijo imtuvai ir bandymo prietaisai veikia nurodytu tikslumu.Jis patikrina, ar triukšmo ir iškraipymo lygiai neviršija priimtinų ribų.Reguliarus kalibravimas naudojant SINAD užtikrina nuoseklius ir patikimus matavimo rezultatus.

Išvada

SINAD tarnauja kaip išsamus signalo kokybės indikatorius, nes vienu matavimu atsižvelgiama į triukšmą ir iškraipymus.Išsamūs proceso žingsniai parodo, kaip sistema modifikuoja švarią įvestį ir kaip šie pakeitimai veikia našumą.Jo palyginimas su kitais rodikliais paaiškina konkrečią vertę, kurią SINAD suteikia vertindamas dinamišką elgesį.Įvairios programos rodo jos svarbą tikrinant, kalibruojant ir kuriant patikimas elektronines sistemas.
