USB-C PINOUT ir funkcijos

USB-C arba C tipo USB yra pagrindinė ryšio standartų pažanga, siūlanti didelės spartos duomenų perdavimą ir efektyvų energijos tiekimą.Kai duomenų perdavimo greitis siekia iki 10 GB/s, o galios galimybės-iki 100 W, USB-C greitai tapo universaliu šiuolaikinių elektroninių prietaisų standartu.Šis standartizavimas supaprastina ryšius ir labai pagerina įvairių įrenginių, įskaitant nešiojamuosius kompiuterius, išmaniuosius telefonus ir periferinius įrenginius, našumą.USB-C sąsaja turi daugybę funkcijų: patogi vartotojui grįžtama jungtis, kelių duomenų perdavimo standartų palaikymas ir patobulintos energijos tiekimo derybos.Kiekviena iš šių funkcijų prisideda prie USB-C universalumo ir efektyvumo, todėl tai yra pagrindinis šiuolaikinės technologijos elementas.Šiame vadove nagrinėjama USB-C „Pinout“ ir funkcijų specifika, paaiškindamas techninę informaciją ir funkcionalumą, palaikantį plačiai paplitusią jo naudojimą ir naudingumą.

Katalogas

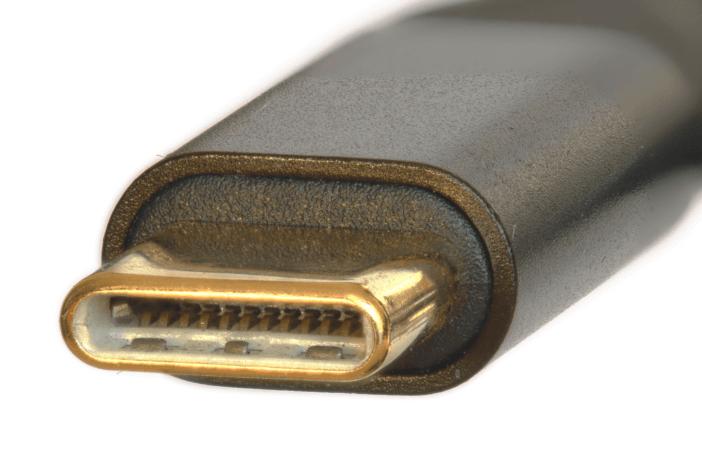

1 paveikslas: USB-C

Kas yra USB-C?

USB-C arba C tipo USB yra modernus ryšio standartas, leidžiantis perduoti didelę spartą duomenų perdavimą ir efektyvų energijos tiekimą.Tai palaiko iki 10 GB/s duomenų perdavimo greitį ir gali valdyti galios srautus iki 100 W.Šis universalumas daro USB-C universalų šiuolaikinių įrenginių standartą, užtikrinantį greitą duomenų keitimą ir galingos įkrovimo galimybes.USB-C tapo plačiai priimta įvairiuose įrenginiuose, įskaitant nešiojamuosius kompiuterius, išmaniuosius telefonus ir periferinius įrenginius, nes tai supaprastina ryšius ir padidina našumą.

USB-C funkcijos

Flippable jungtis

USB-C jungtis pasižymi simetrišku, apleistu dizainu, todėl jis yra labai patogus vartotojui.Skirtingai nuo senesnių USB jungčių, kurioms reikalinga konkreti orientacija, USB-C kištuką galima įterpti į prievadą abiem kryptimis.Šis pakeitimas leidžia vartotojams greičiau ir patogesnį ryšio procesą.Taip pat sumažėjęs kelių bandymų teisingai suderinti kištuko poreikis sumažina jungties ir prievado susidėvėjimą, kuris padeda prailginti jų gyvenimo trukmę.

Palaikymas keliems standartams

USB-C sąsaja palaiko įvairius USB standartus ir trečiųjų šalių protokolus, todėl tai yra išsamus sprendimas įvairiems duomenų perdavimo ir vaizdo įrašų išvesties poreikiams.USB-C palaiko USB 2.0 su duomenų perdavimo greičiu iki 480 Mbps standartiniams failų perdavimams ir periferinių jungčių.Jame taip pat yra USB 3.0, siūlantis greitį iki 5 Gbps greitesniam duomenų tvarkymui.USB 3.1 „Gen 2“ tai dar labiau padidina, užtikrinant greitį iki 10 Gbps, idealiai tinka didelės skiriamosios gebos vaizdo įrašų redagavimui ir dideliems failų perdavimui.

USB-C universalumas apima alternatyvaus režimo palaikymą, leidžiantį jam tvarkyti ne USB duomenų protokolus.„DisplayPort Alternate Mode“ įgalina vaizdo ir garso signalo perdavimą, palengvindamas ryšius su monitoriais ir televizoriais be atskirų kabelių, supaprastindami sąrankas su mažiau laidų.HDMI palaikymas per USB-C leidžia jungtis į HDMI įrengtus įrenginius, tokius kaip senesni monitoriai ir televizoriai, užtikrinant suderinamumą įvairiose ekrano technologijose.

„Thunderbolt 3“ integracija su USB-C sujungia kelis duomenis ir rodymo protokolus, įskaitant PCIE ir „DisplayPort“, per vieną kabelį.Tai palaiko spartų duomenų perdavimą iki 40 Gbps ir jungčių su įvairiais įrenginiais, pradedant nuo aukšto našumo išorinių diskų iki 4K ekranų, užtikrinant aukščiausią našumą nereikalaujant atskirų jungčių.USB-C taip pat palaiko didelės raiškos jungtį mobiliesiems (MHL), leidžiančią nešiojamuosius įrenginius prisijungti prie didesnių ekranų, tokių kaip televizoriai ir projektoriai, naudojant esamas jungtis.Tai yra naudinga mobiliesiems įrenginiams, leidžiantiems didesniems pristatymams ar žiniasklaidos atkūrimui be papildomų adapterių ar kabelių.

Derybos dėl energijos tiekimo

USB-C išsiskiria dėl savo sugebėjimo pristatyti daug energijos įrenginiams, valdomai naudojant USB Power Pristatymo (PD) protokolą.USB-C gali tiekti iki 20 voltų ir 5 amperų, ​​todėl maksimali galia yra 100 vatų.Dėl to jis tinka įkrauti didesnius įrenginius, tokius kaip nešiojamieji kompiuteriai ir planšetiniai kompiuteriai, taip pat mažesni įrenginiai, tokie kaip išmanieji telefonai.Skirtingai nuo senesnių standartų su fiksuotomis galiomis, USB-C leidžia derėtis dėl dinaminės galios, kur įrenginiai praneša, kad pasirinko tinkamą galios lygį.Tai užtikrina, kad prijungtas prietaisas gauna tikslų jo reikalingos galios kiekį, pagerindamas įkrovimo efektyvumą ir užkirsdamas kelią perkrovai.

USB energijos tiekimas palaiko įvairią įtampą ir dabartinius lygius, leidžiančius įrenginiams gauti efektyviausią galią atsižvelgiant į jų poreikius.Pavyzdžiui, išmaniajam telefonui gali prireikti 5 V per 2A, o nešiojamajam kompiuteriui gali prireikti 20 V 5A.Šis lankstumas daro USB-C pritaikomą ir optimizuoja energijos suvartojimą, mažinant atliekas ir šilumos generavimą.

C tipo USB talpyklos/kištuko kaiščiai

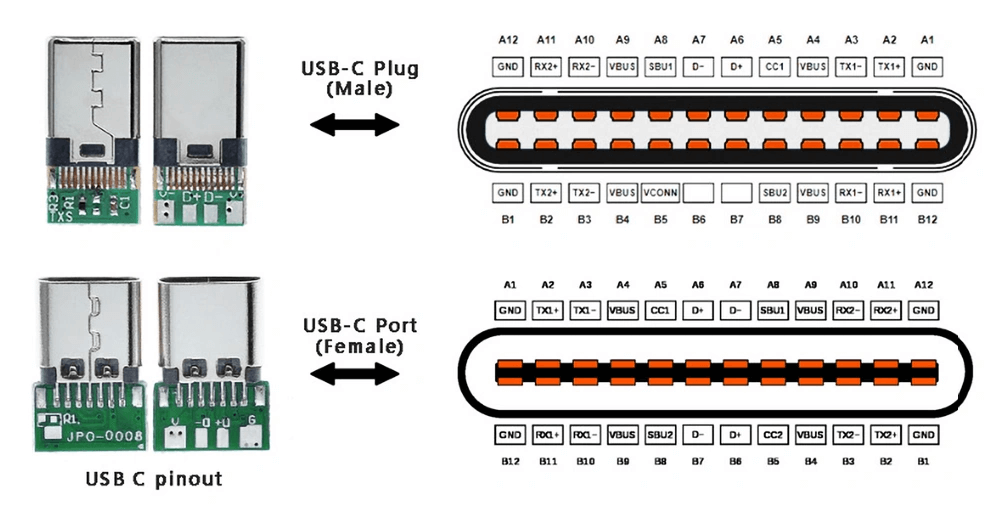

2 paveikslas: USB-C kištukų kaiščiai

C tipo USB jungtis turi 24 kaiščius, kurie suteikia daug naudojimo būdų.Aštuoni kaiščiai tvarko „SuperSpeed“ duomenų perdavimą, patvirtinančias įkainius iki 10 Gbps greitam failų mainui.Keturi kaiščiai yra skirti tiekti energijai, palaikant iki 100 vatų, leidžiant USB-C įkrauti nešiojamuosius kompiuterius, maitinti išorinius įrenginius ir perduoti galią tarp įrenginių.Likę kaiščiai valdo žemės jungčių, konfigūracijos ir ryšio protokolus, įsitikindami, kad jungtis veikia teisingai ir yra lankstus savo naudojimo būdais.

USB 2.0 Diferencialinės poros

D+ ir D- PIN vaidina pagrindinį vaidmenį USB 2.0 jungtyje, leidžiant perduoti duomenis iš įrenginių.C tipo USB jungtyje šie kaiščiai yra dubliuojami, o indelyje yra du D+ kaiščiai ir du d-kaiščiai.Šis dizainas užtikrina, kad duomenų perdavimas išliks pastovus, nepaisant kištuko orientacijos, išlaikant jungties grįžtamąjį pobūdį.Nors yra du šių kaiščių rinkiniai, jie dirba kaip viena USB 2.0 duomenų perdavimo pora, užtikrinanti patikimą ir efektyvų ryšį tarp prijungtų įrenginių.Šis atleidimas ne tik palengvina vartotojus, bet ir užtikrina stiprų duomenų vientisumą pervedimų metu.

USB-C kištukas

USB-C kištukas yra standartinė daugelio elektroninių įrenginių sąsaja, siūlanti vieningą ir lankstų ryšį.VBUS (įtampos magistralės) kaiščiai, A1 ir B1, yra raktas į energijos tiekimą.Iš pradžių nustatyta 5 V, įtampa gali padidėti iki 20 V ar net 48 V per energijos tiekimo (PD) derybas, o maksimali 5A srovė - 5A.Tai leidžia „USB-C“ tiekti iki 240 W galios, kurių pakanka įkrauti didesnius įrenginius, tokius kaip nešiojamieji kompiuteriai.Dinaminis koregavimas užtikrina, kad prijungti prietaisai gauna reikiamą galią atsižvelgiant į jų poreikius.

Didelės spartos duomenų perdavimui reikalingi D+ ir D- PINS, A6, A7, B6 ir B7, palaikant USB standartus, tokius kaip USB 2.0, USB 3.0 ir USB 3.1 gen.Pagal skirtingus USB standartus, užtikrinant greitųjų duomenų perdavimo ir atgalinio suderinamumo su senesnėmis USB versijomis užtikrinimą.

„Configuration Channel“ (CC) PINS, A5 ir B5, yra raktas į įrenginio ryšį.Jie valdo galios reikalavimus, nustato įrenginio vaidmenis (maitinimo šaltinis arba maitinimo kriauklė) ir sukonfigūruoja ryšio informaciją.Šios derybos padeda optimizuoti energijos tiekimą ir duomenų perdavimą.

Šoninės juostos naudojimo (SBU) kaiščiai, A2 ir B2, valdo šoninės juostos signalus, naudojamus alternatyviame režimo signalizacijoje, leidžiant USB-C palaikyti ne USB funkcijas, tokias kaip „DisplayPort“ ar HDMI.Tai išplečia jungties funkcionalumą, viršijantį standartines USB galimybes, sumažinant papildomų jungčių poreikį.

„Identity“ (ID) kaiščiai, A4 ir B4, aptinka kabelio kištuko orientaciją ir identifikuoja priedus.Jie padeda nustatyti, ar įrenginys turėtų veikti kaip maitinimo šaltinis, ar kriauklė, užtikrinant teisingą prijungtų įrenginių galios ir duomenų vaidmenį.Tai pagerina vartotojo patirtį užtikrinant tinkamą ryšį ir veikimą, neatsižvelgiant į kišenės orientaciją.

Žemės (GND) kaiščiai, A3 ir B3, pateikia reikiamą žemės energijos ir duomenų linijų žemės nuorodą, užtikrinant stabilų ir saugų USB-C jungties veikimą.Tinkamas įžeminimas apsaugo nuo elektros gedimų ir palaiko duomenų perdavimo ir energijos tiekimo vientisumą.

Galios ir žemės smeigtukai

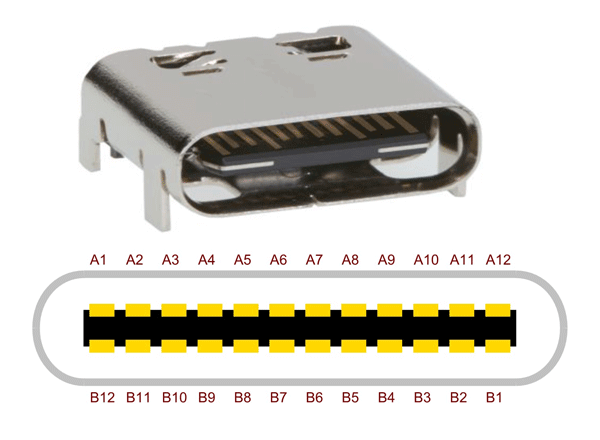

3 paveikslas: galios ir žemės kaiščiai

VBUS ir GND kaiščiai yra pagrindinės C tipo C tipo jungties energijos tiekimo sistemos dalys.VBUS kaištis tiekia galią, o GND kaištis suteikia elektrinių signalų grąžinimo kelią.Pagal numatytuosius nustatymus VBUS pristato 5 V, tačiau derybose tarp prijungtų įrenginių ši įtampa gali padidėti iki 20 V, o dabartinė talpa iki 5A.Tai leidžia tiekti energiją iki 100 W, tinkamą didesnių įrenginių, tokių kaip nešiojamųjų kompiuterių kompiuteriai, įkrauti.Galimybė dinamiškai koreguoti energijos tiekimą yra pagrindinė C tipo USB savybė, patenkanti į įvairius galios poreikius.

RX ir TX kaiščiai

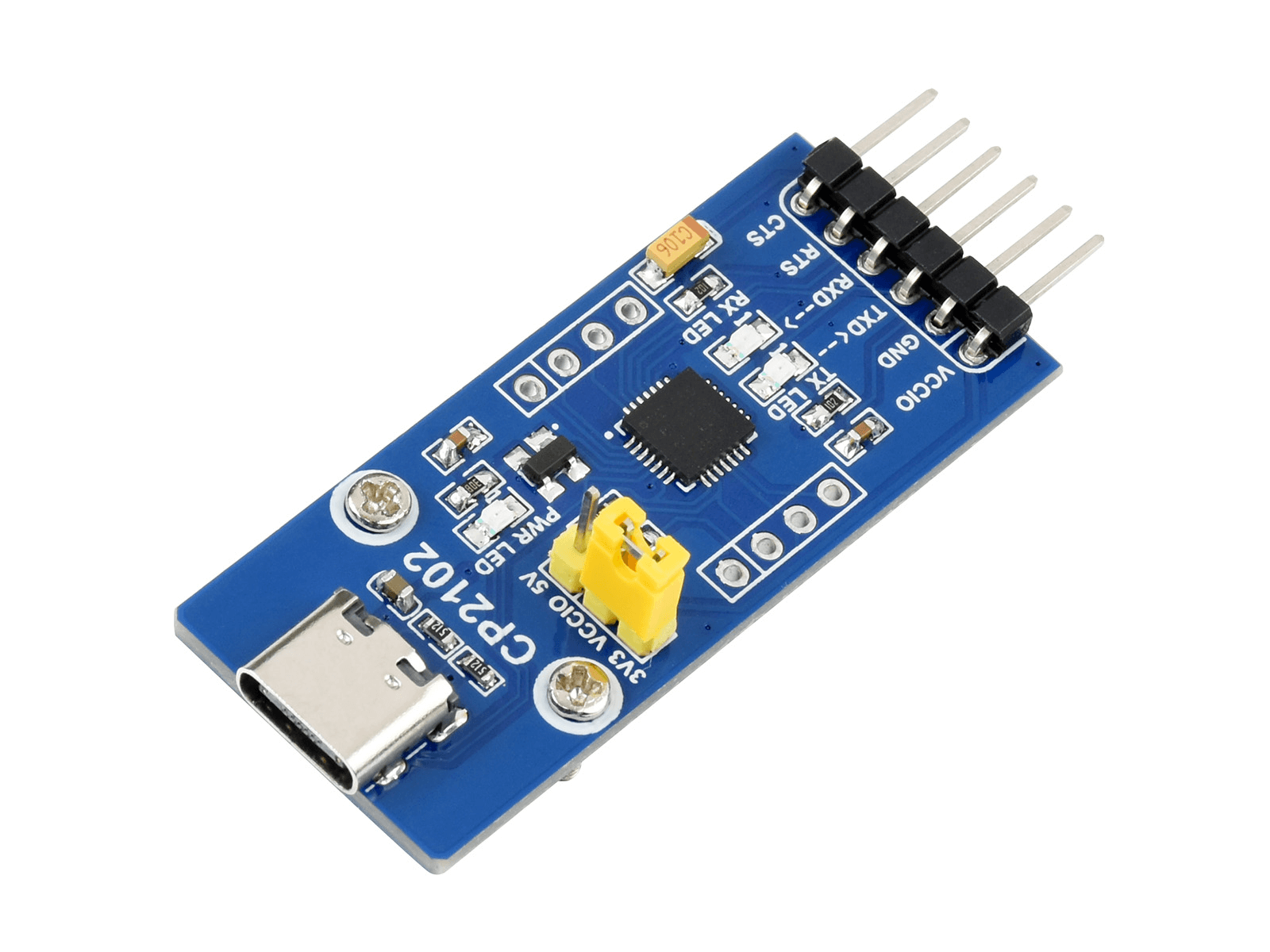

4 paveikslas: C tipo UART plokštė

RX (GEW) ir TX (perduoda) kaiščiai yra raktas į duomenų perdavimą USB 3.0 ir USB 3.1 protokoluose.C tipo USB jungtyje yra du RX ir TX diferencialinių porų rinkiniai, kurie efektyviai tvarko greitųjų duomenų perdavimą.Norint užtikrinti tinkamą duomenų linijos maršruto nustatymą, nesvarbu, kaip įterptas kištukas, palaikantis jungties grįžtamąjį pobūdį, norint užtikrinti tinkamą duomenų linijos maršrutą.Šios diferencialinės poros taip pat leidžia naudoti alternatyvų režimą, leidžiančią USB-C jungčiai dirbti su kitais protokolais, tokiais kaip „DisplayPort“ ar „HDMI“ vaizdo ir garso perdavimui.Jie taip pat palaiko USB energijos tiekimą (USB PD), leidžiančią įrenginiams derėtis dėl energijos poreikių ir pristatyti iki 100 vatų, kad būtų galima įkrauti ir maitinti didesnius įrenginius.

CC1 ir CC2 kaiščiai

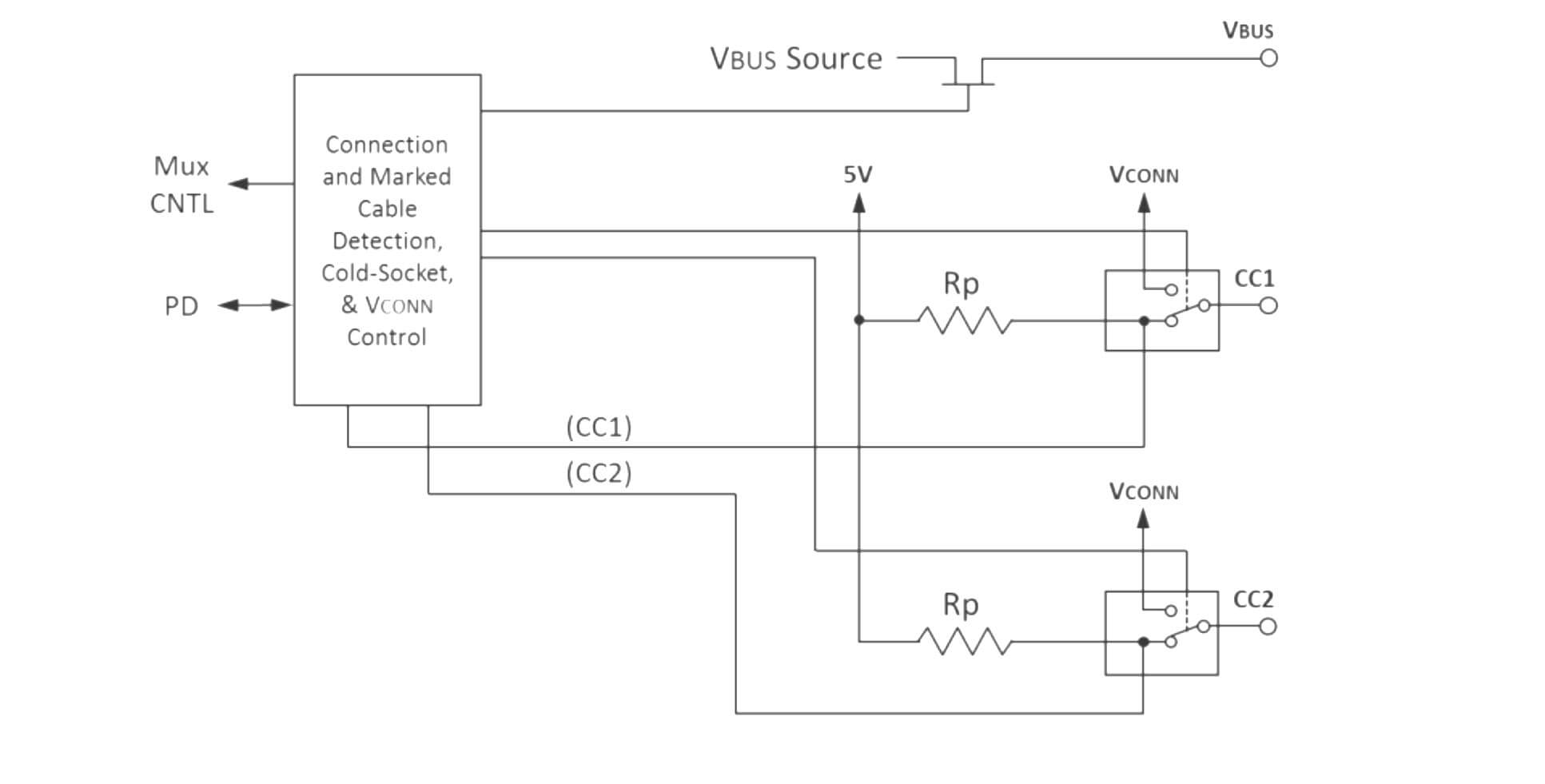

5 paveikslas: CC1 ir CC2 funkcijos modelis

Kanalo konfigūracijos (CC) PINS, CC1 ir CC2, yra pagrindinės C tipo USB standarto dalys.Jie nustato kabelio buvimą ir orientaciją, užtikrindami teisingą išlyginimą, nesvarbu, kaip įterpiama jungtis.Ši funkcija leidžia naudoti grįžtamąjį kištuko orientaciją, todėl vartotojui bus lengviau.Be orientacijos aptikimo, CC kaiščiai taip pat informuoja prijungtus įrenginius apie galios galimybes, kurias galima įsigyti per ryšį, kad būtų galima efektyviai valdyti energijos valdymą.Įrenginiai Naudokite šią informaciją norėdami sureguliuoti savo energijos suvartojimą pagal maksimalią srovę, kurią gali pateikti USB prievadas.

CC kaiščiai taip pat vaidina svarbų vaidmenį USB galios pristatymo (PD) protokole ir alternatyvaus režimo funkcionalume.Stebėdami šių kaiščių įtampos lygius, prietaisai derasi dėl tinkamų galios lygių, reikalingų optimaliam veikimui.Šios derybos palaiko didesnį energijos tiekimą, greitesnį įkrovimą ir galimybę maitinti reiklesnius įrenginius.CC kaiščiai taip pat padeda nustatyti duomenų ryšio protokolus.Įvedant alternatyvų režimą, šie kaiščiai sukonfigūruoja ryšį, kad palaikytų skirtingus duomenų tipus, tokius kaip vaizdo įrašas ar greitaeigis duomenų perdavimas, iš naujo sukonfigūruodami C tipo USB sąsają.

„VConn“ kaištis

„VConn“ kaištis suteikia galią elektroniniu būdu pažymėtiems ir aktyviems kabeliams, aprūpintiems „Rever“ drožlėmis ar kitais elektroniniais komponentais.Šie aktyvūs komponentai pagerina signalo kokybę ir užtikrina patikimą duomenų perdavimą didesniais atstumais arba per sudėtingus maršruto parinkimo kelius.„VConn“ kaištis šiems komponentams pristato 5 V, 1W galios šaltinį, įgalinantį jų veikimą.Šis maitinimo šaltinis reikalingas kabeliams, palaikantiems greitųjų duomenų perdavimą ir kitas pažangias funkcijas.Pateikdamas reikiamą galią šiems komponentams, „VConn“ PIN kodas užtikrina, kad būtų išlaikytas signalo vientisumas, sumažinant duomenų praradimo ar korupcijos riziką.

SBU1 ir SBU2 kaiščiai

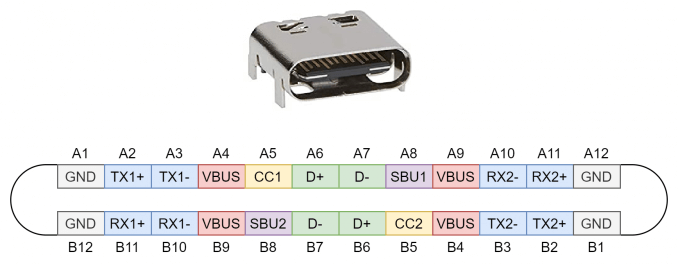

6 paveikslas: C tipo USB (priekinis vaizdas)

SBU (šoninės juostos naudojimo) kaiščiai, SBU1 ir SBU2, yra skirti mažo greičio signalo keliams ir vaidina pagrindinį vaidmenį C-tipo C tipo jungtyje.Šie kaiščiai pirmiausia naudojami alternatyviu režimu, leidžiančiu USB tipo C tipo jungčiai palaikyti ne USB protokolus, tokius kaip „DisplayPort“ ar HDMI.Naudodamas šiuos šoninio juostos kanalus, USB-C jungtis gali turėti skirtingų tipų duomenis, išplėsdama jo funkcionalumą ne tik įprastomis USB operacijomis.Šis kelių protokolų palaikymas leidžia įrenginiams naudoti vieną USB-C jungtį keliems ryšio tipams, supaprastinant dizainą ir sumažinant reikiamų prievadų skaičių.

USB energijos tiekimas

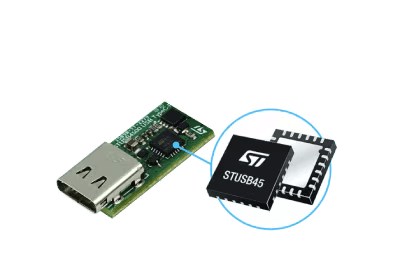

7 paveikslas: USB energijos tiekimas

SB galios tiekimas (PD) yra pažangi sistema, kuri labai pagerina C tipo jungčių USB naudojimą.Tai leidžia įrenginiams derėtis ir pasirinkti tinkamus galios lygius per vienos laidos ryšį per CC (konfigūracijos kanalo) eilutę.Šis procesas leidžia įrenginiams pritaikyti galios lygius, kad atitiktų jų specifinius poreikius, todėl USB-C yra lankstesnis ir efektyvesnis.USB PD veikia nustatant ryšio ryšį tarp maitinimo šaltinio ir įrenginio.Ši nuoroda naudojama dalintis informacija apie galios poreikius ir galimybes.Prijungiami įrenginiai naudoja CC liniją, kad galėtų pradėti derybų procesą, dalijantis savo galios profiliais, kuriuose yra išsami informacija apie įtampą ir dabartinius lygius, kuriuos jie gali palaikyti.

Sistema palaiko platų galios lygį, pradedant nuo mažų mažų įtaisų galios iki didelės galios, kad būtų galima įkrauti nešiojamuosius kompiuterius ir kitus galios alkanus prietaisus.Šis lankstumas pasiekiamas naudojant iš anksto nustatytus galios profilius, kurie nustato standartinius galios lygius.Pvz., USB PD gali tiekti energiją esant skirtingai įtampai, tokioms kaip 5 V, 9 V, 15 V ir 20 V, o dabartinis lygis svyruoja nuo 0,5A iki 5A.Tai reiškia, kad vienas USB-C prievadas gali efektyviai įkrauti išmanųjį telefoną, maitinti nešiojamąjį kompiuterį ar net vairuoti išorinius ekranus.Gebėjimas koreguoti galios lygį skrendant yra ypač naudinga akumuliatoriams varomiems įrenginiams.Tai užtikrina, kad prietaisas gautų tik reikiamą galios kiekį, neleidžiant per dideliam įkrovimui ir sumažinant šilumos kaupimąsi, o tai gali pratęsti akumuliatoriaus veikimo laiką ir pagerinti saugumą.Be to, galimybė pristatyti aukštesnį galios lygį leidžia greitesnį įkrovimo laiką, todėl vartotojams jis yra patogesnis.

Be energijos tiekimo, sistema palaiko duomenų perdavimą, leidžiančią keisti energiją ir keisti duomenis per tą patį ryšį.Tai daro „USB PD“ puikiai tinka šiuolaikiniams įrenginiams, kuriems reikalingas tiek galios, tiek spartos duomenų ryšys, pavyzdžiui, išmanieji telefonai, planšetiniai kompiuteriai ir nešiojamieji kompiuteriai.

Alternatyvūs režimai

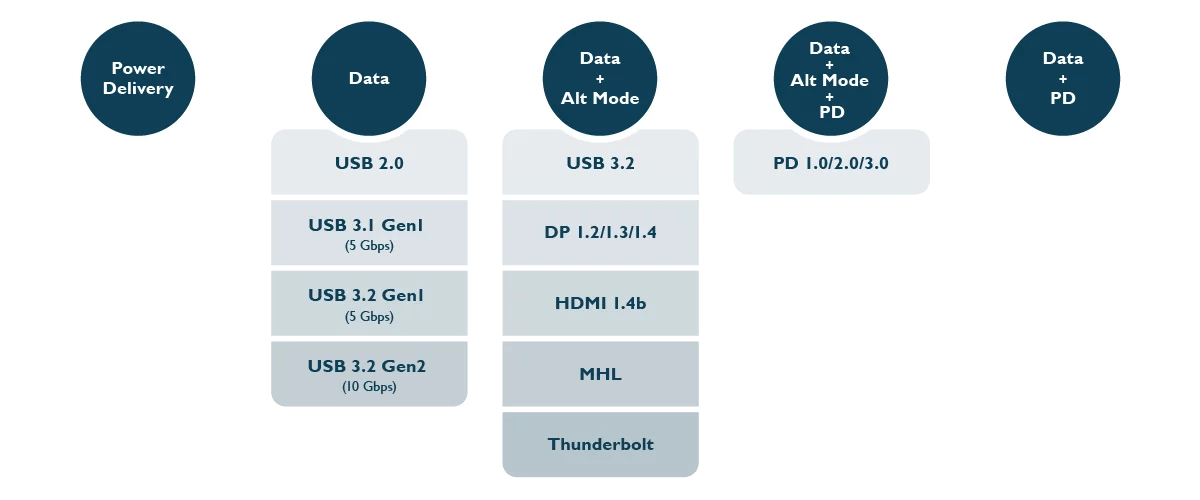

8 paveikslas: C tipo USB pakaitiniai režimai

C tipo USB palaikymas alternatyviems režimams yra viena iš patraukliausių jo funkcijų, paverčiant ją universalia jungtimi, kuri gali pakeisti kelis prievadus.Šis universalumas supaprastina įrenginio dizainą ir ryšį, sujungdamas įvairias sąsajas į vieną USB-C prievadą.

„DisplayPort“

„DisplayPort“ yra vienas iš pagrindinių alternatyvių režimų, kuriuos palaiko USB-C.Jis skirtas didelės skiriamosios gebos vaizdo įrašams ir garso perdavimui.Naudodami „DisplayPort“ per USB-C, įrenginiai gali siųsti vaizdo ir garso signalus į išorinius ekranus, tokius kaip monitoriai ir televizoriai, nereikia atskiros „DisplayPort“ jungties.Šis režimas palaiko skiriamąją gebą iki 8K ir didesnių atnaujinimo normų, todėl jis puikiai tinka programoms, kurioms reikalinga aukštos kokybės vaizdo įrašų išvestis, įskaitant žaidimus, vaizdo įrašų redagavimą ir profesionalų grafinį dizainą.

Mobilioji aukštos raiškos jungtis (MHL)

„Mobile“ didelės raiškos jungties (MHL) alternatyvus režimas leidžia nešiojamuosius įrenginius, tokius kaip išmanieji telefonai ir planšetiniai kompiuteriai, prisijungti prie didesnių ekranų, tokių kaip televizoriai ir projektoriai.MHL yra ypač naudingas turiniui transliuojant iš mobiliojo įrenginio į didesnį ekraną, suteikiantis paprastą būdą dalytis vaizdo įrašais, nuotraukomis ir pristatymais.Naudodamiesi MHL virš USB-C, gamintojai gali pašalinti specialiųjų HDMI prievadų poreikį mažuose įrenginiuose, sumažindami jungčių skaičių ir taupydami vietą.

„Thunderbolt“

„Thunderbolt“ yra lanksti sąsaja, sujungianti kelis spartų duomenų perdavimo protokolus, įskaitant „PCI Express“ (PCIE) ir „DisplayPort“, turinčias energijos tiekimo galimybes.„Thunderbolt“ per USB-C leidžia labai greitai perduoti duomenis iki 40 Gbps, o tai idealiai tinka reikalauti užduočių, tokių kaip vaizdo įrašų redagavimas, dideli failų pervedimai ir išorinės vaizdo plokštės jungtys.Galimybė tiekti energiją ir duomenis per vieną „Thunderbolt“ ryšį leidžia lengviau valdyti kabelius ir pagerinti ryšį.

HDMI

HDMI (aukštos raiškos daugialypės terpės sąsaja) yra dar viena plačiai naudojama sąsaja, kurią galima palaikyti naudojant USB-C alternatyvų režimą.HDMI yra vaizdo įrašo ir garso perdavimo iš šaltinio įrenginio į ekraną standartas.Naudodamiesi HDMI per USB-C, įrenginiai gali pateikti televizoriams, monitoriams ir projektoriams aukštos raiškos vaizdo ir garso signalus.Šis režimas palaiko įvairius garso formatus, įskaitant skaitmeninį garso išvestį, todėl jis yra tinkamas namų kino sistemoms ir profesionalioms garso ir vaizdo sąrankoms.

USB-C alternatyvių režimų pranašumai

Pagrindinis USB-C alternatyvių režimų pranašumas yra kelių funkcijų derinys į vieną lanksčią prievadą.Tai daro prietaisus paprastesnius, nes sumažina reikalingų prievadų skaičių, o tai labai naudinga mažiems įrenginiams, tokiems kaip nešiojamieji kompiuteriai, planšetiniai kompiuteriai ir išmanieji telefonai.Tai taip pat palengvina kabelių valdymą ir sumažina bendrą įrenginių jungčių sudėtingumą.Alternatyvūs režimai padidina įrenginių lankstumą ir naudingumą, palaikydami skirtingus protokolus per vieną jungtį.Vartotojai gali prijungti savo įrenginius prie daugelio tipų periferinių įrenginių, įskaitant monitorius, televizorius, projektorius, saugojimo įrenginius ir dar daugiau, naudodami tą patį USB-C prievadą.

Suprasti uosto vaidmenis: DFP ir DRP

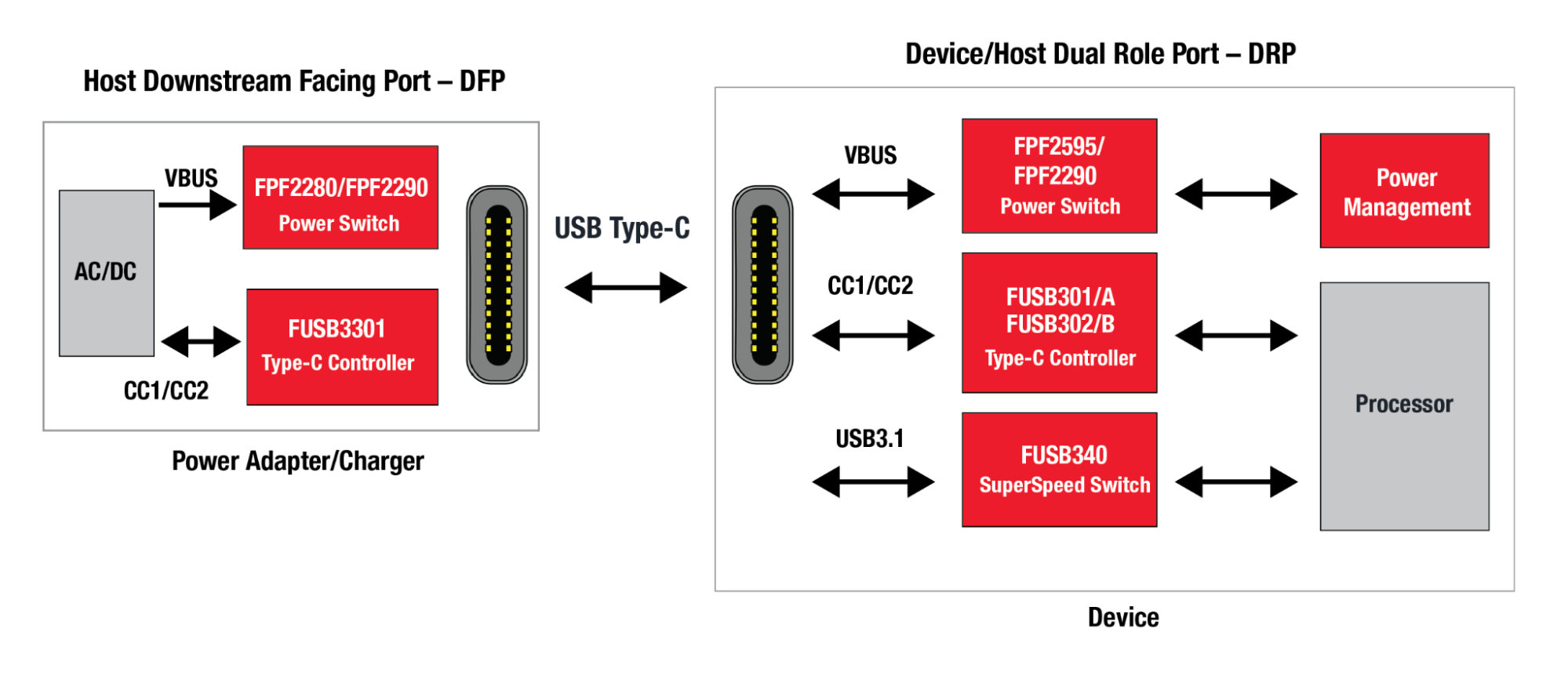

9 paveikslas: DFP ir DRP

Kai du įrenginiai jungiasi per USB, vienas veikia kaip pagrindinis kompiuteris (pasroviui nukreiptas prievadas arba DFP), o kitas - kaip periferinė.Pagrindinis kompiuteris kontroliuoja ryšį ir tiekia galią, o periferinė jėga naudoja galią ir reaguoja į pagrindinio kompiuterio užklausas.Kai kurie įrenginiai, tokie kaip mobilieji telefonai, turi dvigubo vaidmens prievadus (DRP) ir gali pereiti nuo pagrindinio kompiuterio ir periferinio įrenginio, atsižvelgiant į prijungtą įrenginį.Šis sugebėjimas leidžia telefonui veikti kaip kompiuteris, kai jis prijungtas prie periferinio įrenginio, pavyzdžiui, USB disko, arba kaip periferinė, kai prijungta prie kompiuterio.

Išvada

Apibendrinant galima pasakyti, kad stipri USB-C dizainas ir pažangios funkcijos padarė jį geriausiu pasirinkimu sujungti šiuolaikinę elektroniką.Jos apnuoginama jungtis leidžia lengvai naudoti ir mažina nusidėvėjimą, padidindama jungčių patvarumą ir patikimumą.USB-C palaiko kelis standartus, įskaitant USB 2.0, USB 3.0, USB 3.1 Gen 2 ir alternatyvius režimus, tokius kaip „DisplayPort“, „HDMI“ ir „Thunderbolt“, išryškindami jo universalumą.Ši palaikymas leidžia USB-C atlikti įvairias duomenų perdavimo ir energijos tiekimo užduotis su viena efektyvia sąsaja.USB energijos tiekimo protokolas dar labiau padidina USB-C funkcionalumą, leisdamas įrenginiams derėtis dėl galios lygiams, kad būtų galima optimaliai įkrauti ir valdyti energijos valdymą daugelio tipų įrenginiuose.Išsamus „Pinout“ dizainas, įskaitant VBU, GND, RX, TX, CC ir SBU PIN vaidmenis, užtikrina greitą duomenų perdavimą, patikimą energijos tiekimą ir palaikymą pažangioms funkcijoms, tokioms kaip alternatyvūs režimai ir USB PD.USB-C lankstus ir išsamus pobūdis užtikrina, kad jis išliks aktualus nuolat kintančiame elektroninių prietaisų pasaulyje.Supratimas šias detales padeda visiškai įvertinti technologines naujoves, kurias USB-C pateikia šiuolaikiniams ryšio sprendimams.

Dažnai užduodami klausimai [DUK]

1. Kokie yra skirtingi USB-C kabelio laidai?

USB-C kabelinėje yra keli skirtingi laidai, kiekvienas tarnauja tam tikram tikslui.Tai apima „VBUS“ laidus energijos tiekimui, žemės (GND) laidus grąžinimo keliams, diferencialines poras (D+ ir D-) USB 2.0 Duomenų perdavimuiCC) laidai, skirti aptikti ir valdyti energijos tiekimo ir duomenų protokolus, šoninės juostos naudojimo (SBU) laidus, skirtus alternatyviems režimams, tokiems kaip „DisplayPort“ ar „HDMI“, ir „VConn“ laidai, skirti maitinti aktyvius kabelius su įmontuota elektronika.

2. Kokios yra USB-C jungties dalys?

USB-C jungtyje yra 24 kaiščiai, išdėstyti dviDėl USB 3.0 ir didesnio duomenų greičio, CC PINS konfigūracijai ir galios valdymui, SBU PINS, skirtos alternatyviam režimo signalizavimui, ir „VConn“ kaiščiai aktyviems kabeliams maitinti.Simetriškas jungties dizainas leidžia jį bet kuriuo atveju prijungti, dėka veidrodinio šių kaiščių išdėstymo.

3. Ar visi USB-C kabeliai yra vienodi?

Ne, ne visi USB-C kabeliai yra vienodi.Jie skiriasi savo sugebėjimais, tokiais kaip duomenų perdavimo greitis, energijos tiekimo pajėgumas ir alternatyvių režimų palaikymas.Kai kurie USB-C kabeliai yra sukurti tik įkrovimui ir turi ribotą duomenų perdavimo normą, o kiti gali valdyti greitųjų duomenų perdavimą iki 40 Gbps su „Thunderbolt 3“ palaikymu.Panašiai ne visi kabeliai gali palaikyti visą 100 W energijos tiekimo pajėgumą.Protinga patikrinti USB-C kabelio specifikacijas, kad jis atitiktų jūsų konkretaus naudojimo atvejo poreikius.

4. Koks yra D simbolis USB-C prievade?

D simbolis USB-C prievade paprastai rodo, kad prievadas palaiko USB 2.0 duomenų perdavimo greitį, parodydamas, kad šio standarto yra D+ ir D diferencialinių porų linijų.Šis žymėjimas padeda vartotojams žinoti, kad prievadas gali tvarkyti pagrindinį duomenų perdavimą ir įkrovimą, tačiau gali nepalaikyti didesnio duomenų perdavimo greičio, susieto su USB 3.0 ar naujesne.

5. Kokia yra didžiausia USB-C įtampa?

Maksimali USB-C įtampa yra 20 voltų.Tai pasiekiama naudojant USB Power Pristatymo (PD) protokolą, kuris leidžia lanksčiai valdyti energiją tarp įrenginių.USB PD specifikacija palaiko iki 20 V ir 5A, todėl maksimalus energijos tiekimas yra 100 vatų.Šis sugebėjimas daro USB-C tinkamą įkrauti įvairius įrenginius, pradedant nuo išmaniųjų telefonų iki nešiojamųjų kompiuterių.
