Įtampos reguliatoriai: paaiškinta jų funkcija ir svarba

Įtampos reguliatorius yra įrenginys, kuris savaime palaiko įtampą pastovią.Tai sureguliuoja įtampą, kad įsitikintų, jog prie jo prijungti įrenginiai gauna stabilų ir pastovų kiekį, net jei keičiasi įvesties įtampa arba apkrovos sąlygos skiriasi.Tai padeda apsaugoti subtilias elektronines dalis nuo pažeidimo dėl įtampos pokyčių.Šis straipsnis atidžiau pažvelgia į pagrindines įtampos reguliatorių dalis ir tipus, parodydami, kodėl jie yra tokie svarbūs, kad elektronika veiktų sklandžiai.Skirstant du pagrindinius įtampos reguliatorių tipus, apibūdinančius, kaip jie veikia, jų nauda ir kokios situacijos, kurioms jie geriausiai tinka.Taip pat yra praktinis pamoka apie įtampos reguliatoriaus pastatymą ant duonos lentos, suteikiančios praktinį būdą sužinoti apie jų dizainą ir funkcijas.Galiausiai jis siūlo patarimų, kaip pasirinkti tinkamą įtampos reguliatorių, daugiausia dėmesio skiriant tam tikrų projektų efektyvumo, šilumos valdymo ir įtampos stabilumo pusiausvyrai.

Katalogas

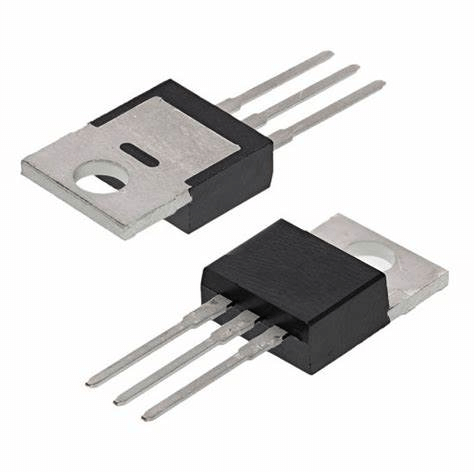

1 paveikslas: įtampos reguliatorius

Įtampos reguliatoriaus komponentai

• palyginimas

Lygintojas palygina išėjimo įtampą su nustatyta atskaitos įtampa.Jos užduotis yra užtikrinti, kad išėjimas išlieka norime diapazone, siunčiant valdymo signalus, kurie atitinkamai sureguliuoja įtampą.Kai išvestis pasitraukia iš etaloninės vertės, lygintuvas suaktyvina koregavimus, kad išvestis vėl būtų eilėje.

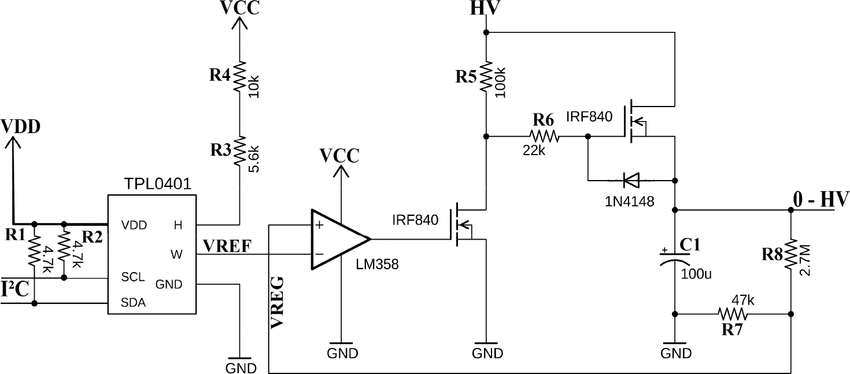

2 paveikslas: įtampos reguliatoriaus grandinė su įtampos palyginamuoju

• Nuorodos įtampos šaltinis

Tai labai stabili įtampa, kuri veikia kaip palyginimo etalonas.Atskaitos įtampa išlieka pastovi, net jei keičiasi įvesties įtampa, temperatūra ar apkrova.Tai pateikia „BandGAP“ nuoroda ir siūlo patikimą stabilumą skirtingose ​​darbo sąlygose.

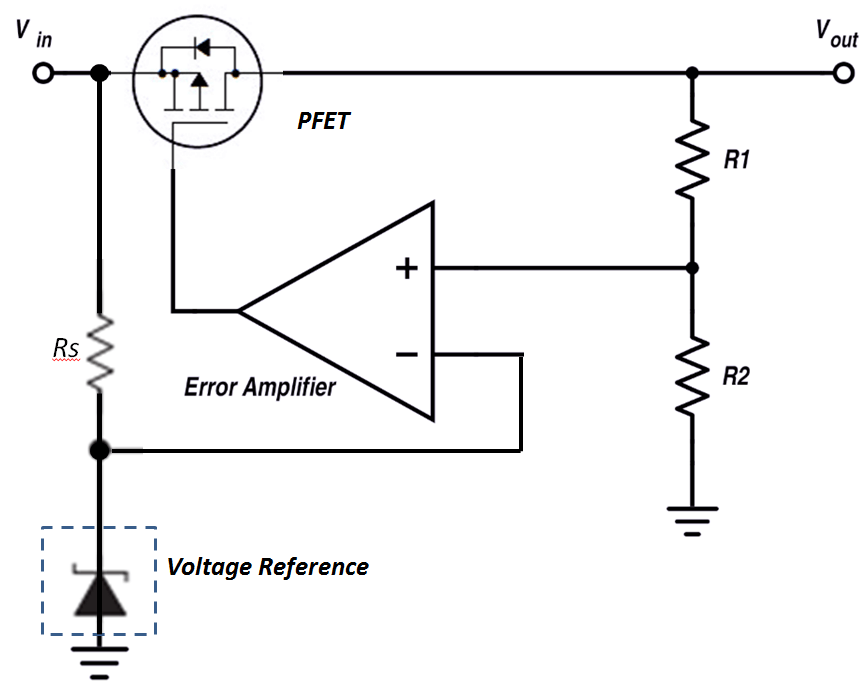

3 paveikslas: etaloninis įtampos šaltinis

• Klaidos stiprintuvas

Klaidos stiprintuvas padidina skirtumą tarp etaloninės įtampos ir išėjimo įtampos.Tada šis sustiprintas signalas naudojamas pritaikyti valdymo mechanizmą, sumažinant tarpą tarp faktinio išvesties ir tikslinės įtampos.Tai užtikrina, kad išėjimas kuo labiau atitiktų numatytą įtampą.

4 paveikslas: Įtampos reguliatorius su paklaidos stiprintuvu

• grįžtamojo ryšio tinklas

Grįžtamojo ryšio tinklą sudaro rezistoriai, o kartais ir kondensatoriai, kurie siunčia dalį išėjimo įtampos atgal į sistemą stebėti.Ši grįžtamojo ryšio kilpa yra svarbi nustatant teisingą išėjimo įtampą ir stabilizuojant reguliatorių.Grįžtamojo ryšio santykis, kurį nustato tinklo komponentai, kontroliuoja, kiek išvesties grąžinama į klaidų stiprintuvą ar palyginamąjį.

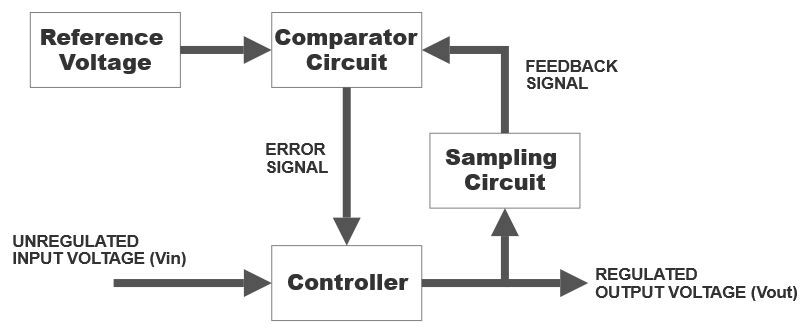

5 paveikslas: grįžtamojo ryšio signalas įtampos reguliatoriuje

• Valdymo elementas

Valdymo elementas aktyviai sureguliuoja išėjimo įtampą.Linijiniuose reguliatoriuose tai yra tranzistorius, dirbantis aktyvioje būsenoje, kad reguliuotų įtampą.Perjungdami reguliatorius, valdymo elementas veikia kaip jungiklis, įjungdami ir išjungdami įvesties įtampą, kad būtų galima perduoti energiją per komponentus, tokius kaip induktoriai ar kondensatoriai, išlyginkite išvestį.

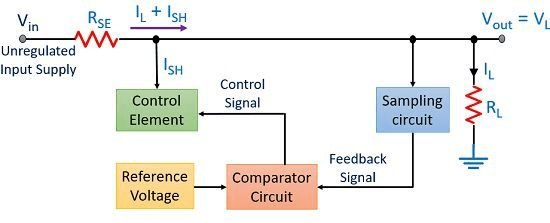

6 paveikslas: Valdymo elementas įtampos reguliatoriuje

• Apkrovos reguliavimas

Apkrovos reguliavimas yra reguliatoriaus galimybė išlaikyti išėjimo įtampą stabilią, keičiantis apkrovai.Stiprus apkrovos reguliavimas reiškia, kad išėjimas išlieka pastovus, net jei srovės kiekis apkrova svyruoja.

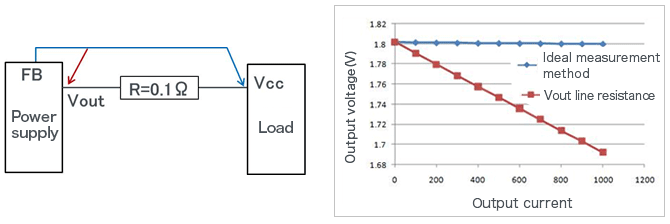

7 paveikslas: Apkrovos reguliavimas

• Linijos reguliavimas

Linijos reguliavimas matuoja, kaip gerai reguliatorius palaiko stabilų išėjimą, kai kinta įvesties įtampa.Geras įtampos reguliatorius rodo minimalius išėjimo pokyčius net tada, kai yra įvesties įtampos poslinkiai.

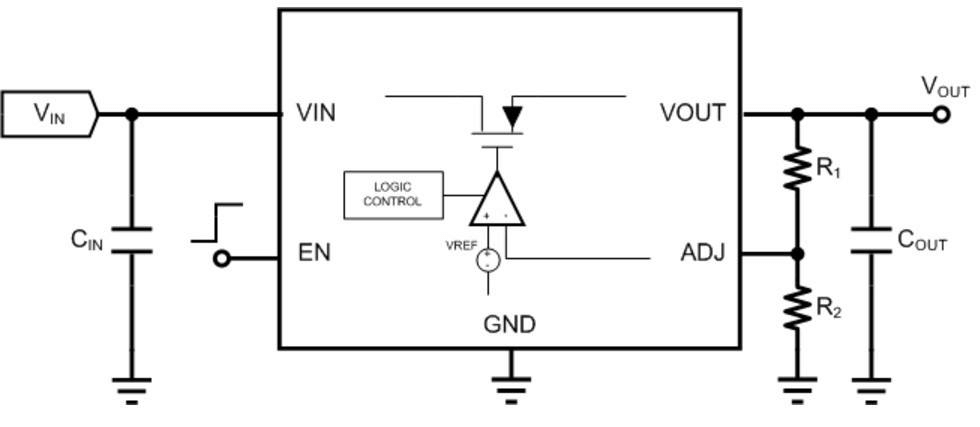

8 paveikslas: eilutės reguliavimas

• Šilumos kriauklė

Linijiniams reguliatoriams, kurie gali generuoti šilumą išsklaidydami perteklinę įtampą, dažnai reikalinga šilumos kriauklė.Tai padeda išsklaidyti valdymo elemento sukuriamą šilumą, pavyzdžiui, tranzistorių, laikantis prietaisą saugioje darbo temperatūroje.

9 paveikslas: Šilumos kriauklė

• Apsaugos grandinės

Daugelyje įtampos reguliatorių yra įmontuotos apsaugos savybės, tokios kaip viršsrovė, šiluminis išjungimas ir apsauga nuo trumpojo jungimo.Šios apsaugos priemonės neleidžia sugadinti reguliatoriaus ir prijungtų prietaisų, padidinant bendrą saugumą ir patikimumą.

Įtampos reguliatorių tipai

Linijinės įtampos reguliatoriai

Linijinės įtampos reguliatoriai naudoja pagrindinę dalį, vadinamą „Pass Element“, paprastai tranzistoriaus tipu, pavyzdžiui, bipoliniu jungiamuoju tranzistoriumi (BJT) arba MOSFET.Šią dalį kontroliuoja veikiantis stiprintuvas.Norėdami išlaikyti stabilų įtampą, reguliatorius nuolat lygina išėjimo įtampą su fiksuota vidine atskaitos įtampa.Jei abu nėra vienodi, operacinis stiprintuvas keičia leidimo elementą, kad ištaisytų išvestį.Šis procesas ir toliau siekia, kad skirtumai tarp dviejų įtampų būtų kuo mažesnė.

Kadangi linijiniai reguliatoriai gali sumažinti tik įtampą, išėjimas visada bus mažesnis už įvesties įtampą.Nors tai riboja, kaip jie gali būti naudojami, linijiniai reguliatoriai vis dar yra populiarūs, nes jie yra paprasti ir gerai veikia.Juos lengva suprojektuoti, patikimi, ekonomiški ir sukelia labai mažai elektromagnetinių trukdžių (EMI), tai reiškia, kad išėjimas yra mažiau triukšmo ir virpėjimo.

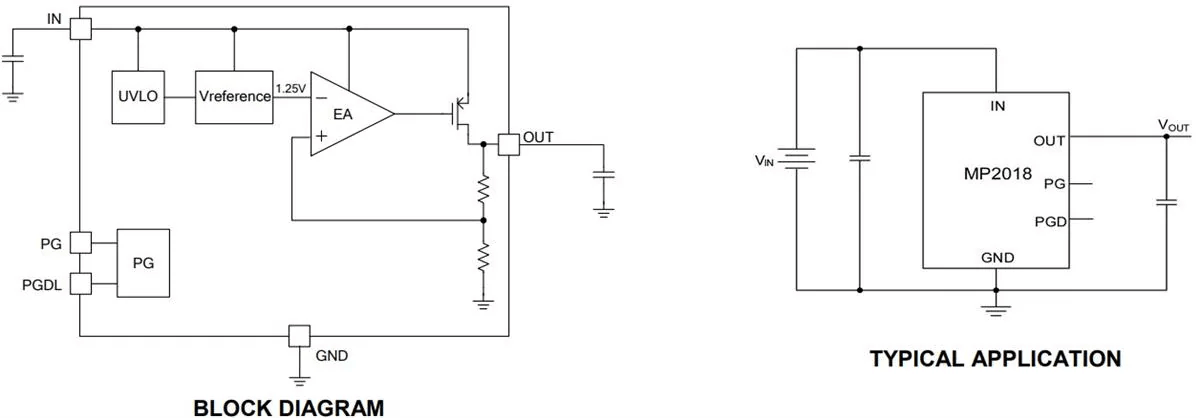

Pavyzdžiui, paprastam linijiniam reguliatoriui, tokiam kaip MP2018, reikia tik įvesties kondensatoriaus ir išvesties kondensatoriaus, kuris tinkamai veiktų.Šis nedidelis dalis dalių palengvina dizainą, patikimą ir prieinamą.

10 paveikslas: Linijinis įtampos reguliatorius

Perjungimo įtampos reguliatoriai

Perjungimo reguliatoriai yra sudėtingesnis pasirinkimas, palyginti su linijiniais reguliatoriais, tačiau jų dizainas reikalauja daugiau tikslumo ir dėmesio detalėms.Skirtingai nuo linijinių reguliatorių, perjungimo reguliatoriai priklauso nuo išorinių komponentų, kruopštaus valdymo kilpos derinimo ir apgalvoto išdėstymo planavimo.Šie reguliatoriai būna trijų pagrindinių tipų: žingsnio žemyn (BUCK) keitikliai, pakopos (BOOST) keitikliai ir dviejų derinys.Šis variantų diapazonas daro jas daug lankstesnius nei linijiniai reguliatoriai.

Vienas iš reguliatorių perjungimo pranašumų yra didelis jų efektyvumas, dažnai viršijantis 95%.Jie taip pat puikiai valdo šilumą ir gali valdyti didesnes sroves, kartu palaikydami įvairius įvesties ir išėjimo įtampas.Tačiau šio spektaklio kompromisas yra padidėjęs sudėtingumas.Norint tinkamai veikti, perjungti reguliatorius reikia papildomų komponentų, tokių kaip induktoriai, kondensatoriai, lauko efektų tranzistoriai (FET) ir grįžtamojo ryšio rezistoriai.

Geras perjungimo reguliatoriaus pavyzdys yra „HF920“ modelis, parodantis stiprų našumą ir patikimą galios valdymą, kurį siūlo šie įrenginiai.

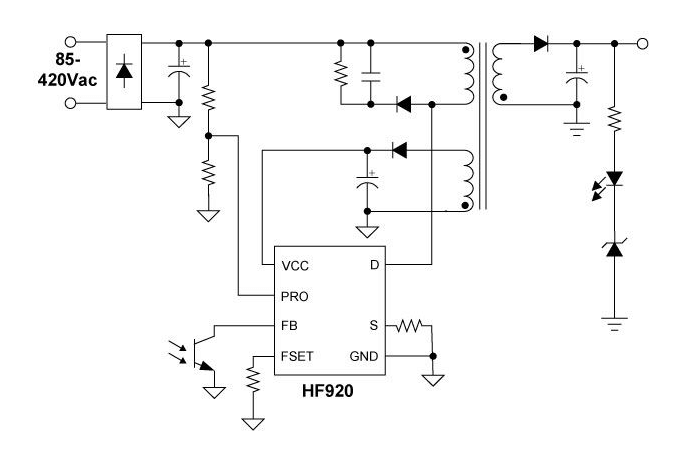

11 paveikslas: Perjungimo įtampos reguliatorius

Perjungimo įtampos reguliatorių tipai

„Buck“ reguliatoriai, dar vadinami laipiojamais keitikliais, naudojami siekiant sumažinti aukštesnę įtampą iki mažesnės, labiau tinkamos išėjimo įtampos.Procesas prasideda nuo tranzistoriaus, kuris įjungiamas ir įjungtas dideliu greičiu, supjaustant įvesties įtampą į trumpus sprogimus.Tada šie greiti įtampos sprogimai praeina per induktorių, kuris laikinai kaupia energiją.Tęsiant įtampą, ją dar labiau išlygina kondensatorius, todėl atsiranda pastovi mažesnė išėjimo įtampa.Šis metodas yra efektyvus, sumažina energiją, iššvaistytą kaip šiluma.„Buck“ reguliatoriai yra geri tokiuose įrenginiuose, kaip nešiojamieji kompiuteriai, išmanieji telefonai ir kita nešiojama elektronika.

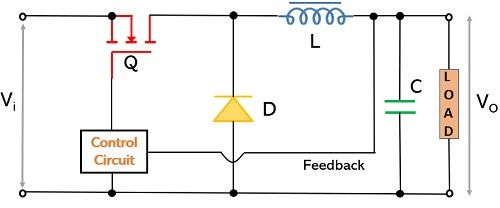

12 paveikslas: „Buck“ reguliatoriaus grandinė

Sumažinkite reguliatorius , dažnai vadinami pakopos keitikliais, siekia padidinti mažą įvesties įtampą iki didesnės išėjimo įtampos.Čia jis, kai jis aktyvus, įkrovęs induktorių, kai jis išsijungia, kai jis išsijungia.Šis kontroliuojamas leidimas padidina įtampos lygį.Šie reguliatoriai yra naudingi tais atvejais, kai įvesties galia, kaip ir iš akumuliatoriaus, yra per žema įrenginio poreikiams.Kai baterijos išeikvojamos, „Boost“ reguliatorius užtikrina, kad įtampa išlieka pastovi, išlaikant įrenginius, net jei sumažėja galios lygis.Tai daro juos idealiais daugeliui akumuliatorių maitinamos elektronikos, kurioms reikalinga pastovi įtampa, nepaisant svyruojančios energijos tiekimo.

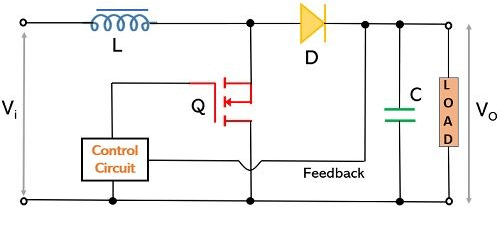

13 paveikslas: „Boost“ reguliatoriaus grandinė

„Buck-Boost“ reguliatoriai Sujunkite tiek „Buck“, tiek „Boost“ keitiklių savybes, leisdami jiems padidinti arba sumažinti įvesties įtampą, jei reikia.Šie reguliatoriai pirmiausia apverčia įvesties įtampą ir sureguliuoja ją, pakeldami ją aukštyn arba žemyn, atsižvelgiant į reikiamą išvestį.Šis sugebėjimas prisitaikyti prie besikeičiančių sąlygų daro „Buck-Boost“ reguliatorius puikų sistemose, turinčiose nenuspėjamą ar nestabilią įvesties įtampą, pavyzdžiui, automobiliuose ar atsinaujinančios energijos programose, tokiose kaip saulės energijos sistemos.Pateikdami stabilų išėjimą, neatsižvelgiant į įvesties svyravimus, jie užtikrina, kad prijungti įrenginiai patikimai veikia įvairiomis sąlygomis.

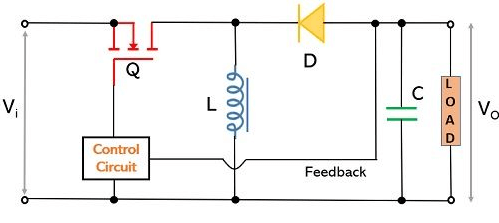

14 paveikslas: „Buck-Boost“ reguliatoriaus grandinė

Sukurkite savo duonos lentos įtampos reguliatorių

Duonos lentos įtampos reguliatoriaus rinkinys yra puikus įėjimo taškas pradedantiesiems, norintiems įgyti praktinės patirties su litavimo ir pagrindinės grandinės dizainu.Ne tik sužinosite pagrindines elektronikos koncepcijas, bet ir iki šio projekto pabaigos jūs sukūrėte visiškai funkcionalų įrenginį, galintį pateikti stabilų 5 VDC išvestį mažoms elektronikos projektams.

Šis rinkinys apima viską, ko reikia norint surinkti patikimą įtampos reguliatorių:

- Spausdinta plokštė (PCB)

- „DC Power Jack“

- kondensatoriai ir rezistorius

- Galios būsenos LED

- PIN antraštės

- Išsamus instrukcijų vadovas

Šiam projektui reikalingos priemonės yra:

- litavimo lygintuvas ir litavimas

- Vielos pjaustytuvai

- maitinimo šaltinis (pvz., 6-18 V sienos adapteris)

Surinkimo procesas yra suskaidytas žingsnis po žingsnio, kad padėtų jums suprasti įtampos reguliatoriaus veikimą.

1 žingsnis: Rezistoriaus ir kondensatoriaus diegimas

Pradėkite paimdami rezistorių ir lenkdami jo laidus, kad tilptų į R1 lizdą.Įdėkite jį į nurodytą lentos vietą ir patvirtinkite laidus saugiai iš galo.Įsigalioję, nuspauskite bet kokią papildomą vielą.Toliau patraukite 0,1µF kondensatorių ir vykdykite tą patį procesą, kad gautumėte C2 lizdą.Nereikia jaudintis dėl to, su kuriuo keliu jie susiduria, šie komponentai gali būti dedami bet kuria kryptimi, nes jie nėra poliarizuojami.

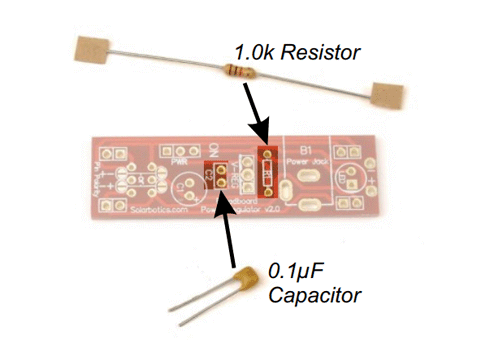

15 paveikslas: Rezistoriaus ir kondensatoriaus įrengimas

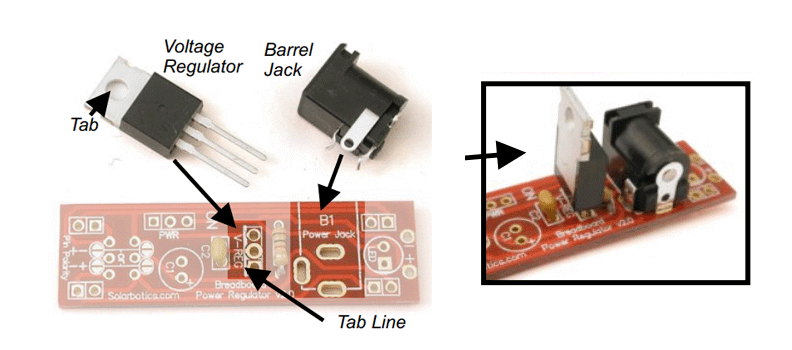

2 veiksmas: įtampos reguliatoriaus ir statinės lizdo nustatymas

Įdėkite įtampos reguliatorių į V-REG lizdą, būtinai suderinkite skirtuką su linija, nurodyta ant plokštės.Svarbu, kad ši orientacija būtų teisinga, jei įdiegta atgal, reguliatorius neveiks ir gali sugadinti grandinę.Reguliatoriaus vaidmuo yra išlaikyti stabilų įtampą, net jei įvestis svyruoja, užtikrinant, kad jūsų grandinei tiekiama galia išlieka stabili.Litavę laidus, supjaustykite papildomą vielą.Dabar pereikite prie statinės lizdo, įterpkite jį į B1 lizdą ir laikykite į vietą.Tai bus pagrindinis jūsų projekto galios ryšys.

16 paveikslas: Įtampos reguliatoriaus ir statinės lizdo nustatymas

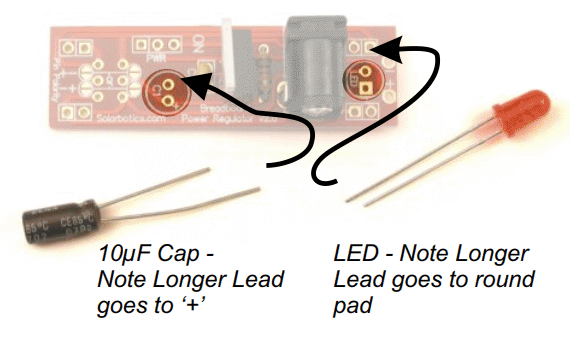

3 žingsnis: kondensatoriaus ir maitinimo šviesos diodų įdėjimas

Įdėkite 10µF kondensatorių į C1 lizdą, įsitikinkite, kad ilgesnis laidas patenka į (+) trinkelę.Dar kartą patikrinkite, ar kondensatoriaus juostelė yra šalia PWR etiketės, kad būtų tinkama orientacija.Vėliau įdiekite šviesos diodą į savo lizdą, suderindami įpjovą su atitinkama lentos simbolio linija, kad įsitikintumėte, jog jis teisingai įdėtas.

17 paveikslas: Kondensatoriaus ir maitinimo šviesos diodų įdėjimas

4 žingsnis: Maitinimo jungiklio ir duonos lentos kaiščių montavimas

Įdėkite maitinimo jungiklį į PWR lizdą ir saugiai litavimo.Kalbant apie duonos lentos kaiščius, juos gali būti sudėtinga valdyti, nes juos reikia lituoti iš apačios.Norėdami išlaikyti juos suderintus, galite juos laikyti stabiliais rankomis, kai litėsite, arba naudokite duonos lentą, kad palaikytumėte jas proceso metu.

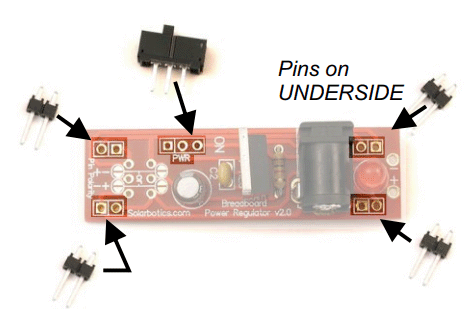

18 paveikslas: Maitinimo jungiklio ir duonos lentos kaiščių montavimas

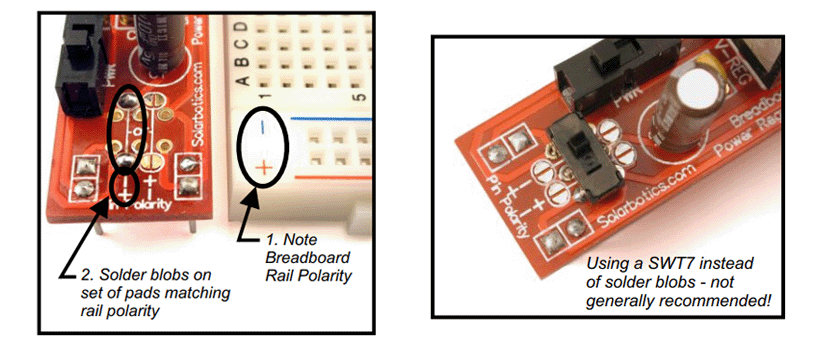

5 žingsnis: Maitinimo bėgių konfigūravimas

Norėdami užtikrinti, kad įtampos reguliatorius veiktų teisingai, turite nustatyti maitinimo bėgelius.Pasirinkite norimą naudoti duonos lentos pusę.Eikime su kairėmis šiai sąrankai.Suderinkite lentos trinkeles su „+“ ir „-“ bėgiais ant duonos lentos.Kai viskas bus suderinta, palikite pusmėnulio trinkeles, kad užrakintumėte ryšį vietoje.Jei jums kada nors reikia pakeisti galios poliškumą, galite naudoti dalies numerį SWT7 ant konkrečių trinkelių, nors tai paprastai nepatartina.

19 paveikslas: Maitinimo bėgių konfigūravimas

6 žingsnis: Lentos maitinimas

Naudokite 2,1 mm nuolatinės srovės maitinimo šaltinį, kuris suteikia nuo 6 iki 18 voltų, kad galėtų maitinti plokštę.Jei įvesties įtampa viršija 12 voltų, reguliatorius gali įkaisti, tačiau tai yra normalu, o ne kelia susirūpinimą.Jei nenaudojate duonos lentos, galite naudoti „+ -“ litavimo pagalvėles, esančias šalia statinės lizdo, kad nupieštumėte 5 V reguliuojamos galios 5 V.

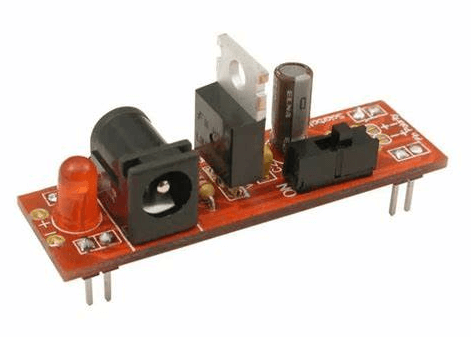

20 paveikslas: Duonos lentos įtampos reguliatoriaus rinkinys

Kaip pasirinkti tinkamą įtampos reguliatorių jūsų dizainui?

Įtampos reguliatorius yra tarsi jūsų projekto energijos valdymo sistema.Tai užtikrina, kad jūsų projektas gautų reikiamą galios kiekį.

Įsivaizduokite, kad jūsų energijos šaltinis suteikia daugiau įtampos nei jūsų projekto poreikiai.A Linijinis reguliatorius yra paprastas įrenginys, kuris sumažina jūsų projekto įtampą iki saugaus lygio.Tai lengva naudoti ir gerai veikia, jei skirtumas tarp jūsų turimos įtampos ir reikalingos įtampos nėra per didelis.

Tačiau linijiniai reguliatoriai gali švaistyti energiją, kai yra didelis skirtumas tarp įvesties ir išėjimo įtampos.Ši iššvaistyta energija virsta šiluma ir tampa jūsų projekto problema.

Jei jūsų linijinis reguliatorius tampa per karštas, tai reiškia, kad jis eikvoja daug energijos.Tokiu atveju galbūt norėsite naudoti a „Buck“ perjungimo reguliatorius.Šio tipo reguliatorius yra efektyvesnis ir nešvaisto tiek energijos.Tai sumažina įtampą, įjungdama ir išjungdami įjungimą ir išjungimą, kad būtų sukurta vidutinė mažesnė įtampa.

Jei jūsų projektui reikia daugiau įtampos, nei gali suteikti jūsų energijos šaltinis, a padidinimo perjungimo reguliatorius gali padėti.Tai padidina jūsų maitinimo šaltinio įtampą, kad jūsų projektui būtų suteikta papildoma galia.

Kartais jūsų energijos šaltinis gali būti ne stabilus, suteikiant per daug ar per mažai įtampos. „Buck-Boost“ perjungimo reguliatorius Gali tiek padidinti, tiek sumažinti įtampą, jei reikia, įsitikindami, kad jūsų projektas visada gauna reikiamą galios kiekį.

Projektams, kuriems reikia labai stabilios galios, galite derinti a perjungimo reguliatorius su linijiniu reguliatoriumi.Perjungimo reguliatorius tvarko didelius įtampos pokyčius, o linijinis reguliatorius užtikrina, kad galia yra sklandi ir stabili.

Taigi, dešiniojo įtampos reguliatorius priklauso nuo to, kiek įtampa iš jūsų maitinimo šaltinio skiriasi nuo to, ko reikia jūsų projektui, ir kokia pastovi bei valoma galia turi būti.Kiekvienas tipas turi savo stipriąsias puses, todėl pasirinkite tą, kuris geriausiai tinka jūsų projektui.

Išvada

Įtampos reguliatorių tyrimas apima svarbią elektros inžinerijos dalį, derinančią praktinį naudojimą ir teoriją.Straipsnyje paaiškinami komponentai, tokie kaip klaidų stiprintuvai ir šilumos kriauklės, taip pat skirtumai tarp linijinių ir perjungimo reguliatorių, suteikia tvirtą supratimą, kaip šie prietaisai kontroliuoja galią.Tai taip pat apima žingsnis po žingsnio įtampos reguliatoriaus pastatymo ant duonos lentos, kuri padeda procesui aiškiau, ir suteikia skaitytojams praktinę patirtį palaikant sąvokas.Keičiantis elektroniniams projektams ir keičiasi galios poreikiai, žinant, kaip veikia įtampos reguliavimas.Šis straipsnis yra ir mokymo įrankis, ir praktinis vadovas, padedantis tiek dizaineriams, tiek mėgėjams pasirinkti ir naudoti geriausius įtampos reguliatorius savo projektams, užtikrinant, kad jų elektronika tarnautų ilgiau ir gerai veiktų.

Dažnai užduodami klausimai [DUK]

1. Kada naudoti įtampos reguliatorių?

Įtampos reguliatorius yra svarbus, kai reikalinga stabili įtampa, kad elektroniniai prietaisai tinkamai veiktų.Tai apsaugo nuo staigių įtampos pokyčių pažeidimų, kurie gali nutikti dėl energijos poreikio pokyčių ar tiekimo problemų.Jis naudojamas tokiuose dalykuose kaip kompiuterio maitinimo šaltinis, telekomunikacijų įranga ir kiti įrenginiai, jautrūs įtampos pokyčiams.

2. Ar AVR yra įtampos reguliatorius?

Taip, AVR (automatinis įtampos reguliatorius) yra įtampos reguliatoriaus rūšis.Jis automatiškai sureguliuoja įtampos lygį, kad užtikrintų, jog įrangai bus pristatyta pastovi ir tinkama įtampa, neatsižvelgiant į apkrovos ar įvesties įtampos pokyčius.Tai padeda išvengti žalos ir pagerinti elektrinių prietaisų efektyvumą.

3. Kas yra kintamos įtampos reguliatorius?

Kintamosios srovės įtampos reguliatorius kontroliuoja kintamos srovės (AC) galios įtampą, kad būtų užtikrinta stabili išėjimo įtampa prie prijungtų įrenginių.Tai kompensuoja įvesties įtampos ir apkrovos sąlygų pokyčius, užtikrinančius pastovaus kintamosios srovės išėjimo tiekimą, tinkamą patikimam kintamosios srovės varikliams veikimui.

4. Ar keitiklis yra įtampos reguliatorius?

Ne, keitiklis nėra įtampos reguliatorius.Inverteris yra skirtas paversti tiesioginę srovę (DC) į kintamąją srovę (AC).Nors kai kurie keitikliai turi įmontuotas galimybes stabilizuoti išėjimo įtampą, jų pagrindinė funkcija yra srovės tipo, o ne reguliavimo įtampos, konversija.

5. Kaip išbandyti įtampos reguliatorių?

Štai kaip išbandyti įtampos reguliatorių:

Nustatykite multimetrą: nustatykite savo multimetrą įtampai matuoti.

Prijunkite multimetrą: pritvirtinkite zondus prie reguliatoriaus išvesties gnybtų.

Patikrinkite įtampą: Įjunkite sistemą ir patikrinkite skaitymą.Tai turėtų atitikti numatomą reguliatoriaus išvestį.

Neprivaloma: testas su apkrova: pakeiskite apkrovą ir pažiūrėkite, ar išvestis išlieka stabilus, o tai rodo, kad reguliatorius veikia teisingai.

6. Kuo skiriasi įtampos valdiklis ir įtampos reguliatorius?

Įtampos valdiklis sureguliuoja išėjimo įtampą pagal vartotojo įvestį, pavyzdžiui, keičiant šviesos ryškumą ar variklio greitį.Įtampos reguliatorius palaiko įtampą pastovią, net jei krovinys ar įvestis keičiasi.Valdikliai keičia įtampą pagal poreikį, o reguliatoriai užtikrina, kad jis išliktų pastovus.
