Išsamus 10K rezistoriaus vadovas: spalvų kodas, programos ir grandinės naudojimas

Šis vadovas pasakoja apie 10K rezistorių, kuris yra labai svarbus elektroninėse grandinėse.Mes paaiškinsime, kas yra 10K rezistorius, kaip tai atskirti naudojant spalvas ir ką jis daro įvairiose elektronikose.Vadovas apima įvairių rūšių spalvų kodavimą, pavyzdžiui, 3 juostų, 4 juostų, 5 juostų ir 6 juostų, todėl jums lengviau juos atpažinti ir naudoti.Taip pat nagrinėjama, kaip 10K rezistoriai padeda įrenginiuose, pradedant nuo elektros energijos valdymo grandinėse iki įsitikinimo, kad tokie įrenginiai kaip laikmačiai ir jutikliai veikia teisingai.

Katalogas

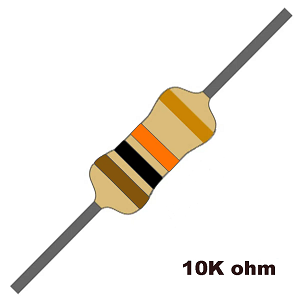

Kas yra 10K rezistorius?

A 10K rezistorius yra mažas, bet svarbus elektroninis komponentas, turintis pasipriešinimą 10 000 omų (ω).Tai padeda kontroliuoti elektros srovės srautą, padalinti įtampą ir apsaugoti jautrius grandinės elementus.Tokie rezistoriai naudojami tiek analoginėse, tiek skaitmeninėse grandinėse, užtikrinant stabilų veikimą ir užkertant kelią nepageidaujamam elektriniam elgesiui.Šį rezistorių lengva atpažinti dėl savo spalvų koduotų juostų, kurios lemia jo pasipriešinimą nereikalaujant multimetro ar kitų bandymo įrankių.

Skaitmeninėje elektronikoje 10K rezistorius dažnai naudojamas kaip ištraukimo ar ištraukimo rezistorius, padedantis mikrovaldikliams palaikyti stabilias logines būsenas, užkertant kelią plūduriuojantiems (neapibrėžti) signalams.Analoginėse grandinėse jis vaidina pagrindinį vaidmenį šališkumo tranzistoriuose, užtikrinant tinkamą stiprintuvo veikimą.Derinant su kondensatoriais, jis sudaro RC tinklus, kurie naudojami osciliatorių grandinių ir signalo apdorojimo laiko vėlavimui arba filtravimo signalams kurti.Dėl savo universalumo 10 kΩ rezistorius pasirodo įvairiose programose, pradedant paprastais laikmačiais ir baigiant sudėtingomis skaitmeninėmis sąsajomis.

10K rezistoriaus spalvų kodas

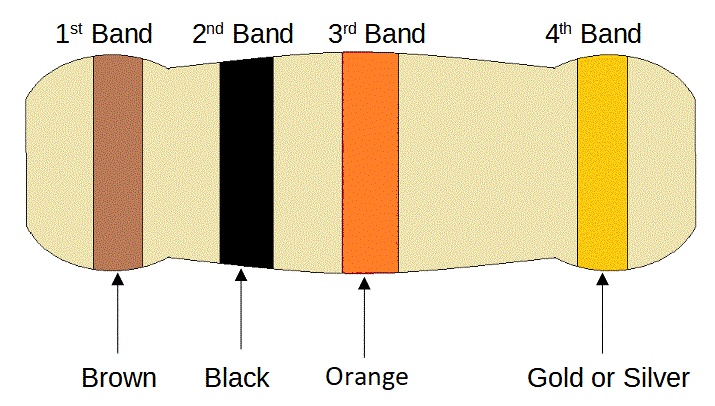

2 pav. 10K rezistoriaus spalvos kodas

Kad identifikavimas būtų greitas ir tikslus, rezistoriai naudoja spalvotą žymėjimo sistemą.Standartinis 4 juostų 10kΩ (10 000 OHM) rezistorius seka specifinį spalvų kodą, kad parodytų jo vertę.Pirmoji spalvų grupė yra BROWN, kuris atitinka pirmąjį skaitmenį, 1.Antroji grupė yra juodas, atstovaujantis antrajam skaitmeniui, 0.Kartu jie sudaro skaičių 10.Trečioji grupė yra oranžinė, kuris tarnauja kaip daugiklis, tai reiškia bazinį numerį (10) 1 000, dėl to visiškai atsparus 10 000 omų (10kΩ).Pagaliau, ketvirtoji grupė, kuri šiuo atveju yra auksas, rodo rezistoriaus toleranciją, nurodant, kiek faktinis pasipriešinimas gali skirtis nuo nominalios vertės. Auksas reiškia toleranciją ± 5%, reiškia tikrąjį pasipriešinimas gali būti nuo 9500Ω iki 10 500Ω.Šis tolerancijos lygis užtikrina, kad net ir esant nedideliems skirtumams gamybos metu, rezistorius išlieka priimtinomis daugelio bendrosios paskirties elektroninių programų ribomis.

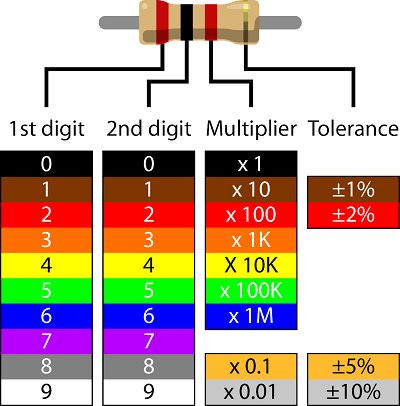

3 pav. 10K rezistoriaus spalvos kodas

Kaip perskaityti rezistoriaus spalvų kodą?

Rezistoriaus spalvų kodo sistema iš pradžių gali atrodyti sudėtinga, tačiau laikydamiesi sistemingo požiūrio, galite išmokti efektyviai ir tiksliai iššifruoti reikšmes.Norėdami teisingai interpretuoti rezistoriaus vertę, pirmasis žingsnis yra rasti spalvų juostų pradžios tašką.Viename rezistoriaus galoje pirmąją spalvų juostą bus išdėstyta arčiau krašto nei kitos juostos, tai yra pabaiga, kur jūs pradedate skaityti.Paskutinė juosta, dažnai išdėstyta šiek tiek toliau, atspindi toleranciją ir paprastai yra auksinė arba sidabrinė.Nustačius orientaciją, kitas žingsnis nustato skaitmenų juostas, kurios nustato bazinės pasipriešinimo vertę.Tai yra pirmosios dvi ar trys juostos, atsižvelgiant į tai, ar rezistorius turi keturias, penkias ar šešias juostas.Nustačius bazinę vertę, kita juosta tarnauja kaip daugiklis, padidindama bazinę vertę dešimčia, šimtu, tūkstančiais ar daugiau.Šis žingsnis yra svarbus, nes paprastas klaidingas daugiklio aiškinimas gali sukelti drastiškai neteisingą pasipriešinimo vertę, darančią įtaką grandinės našumui.

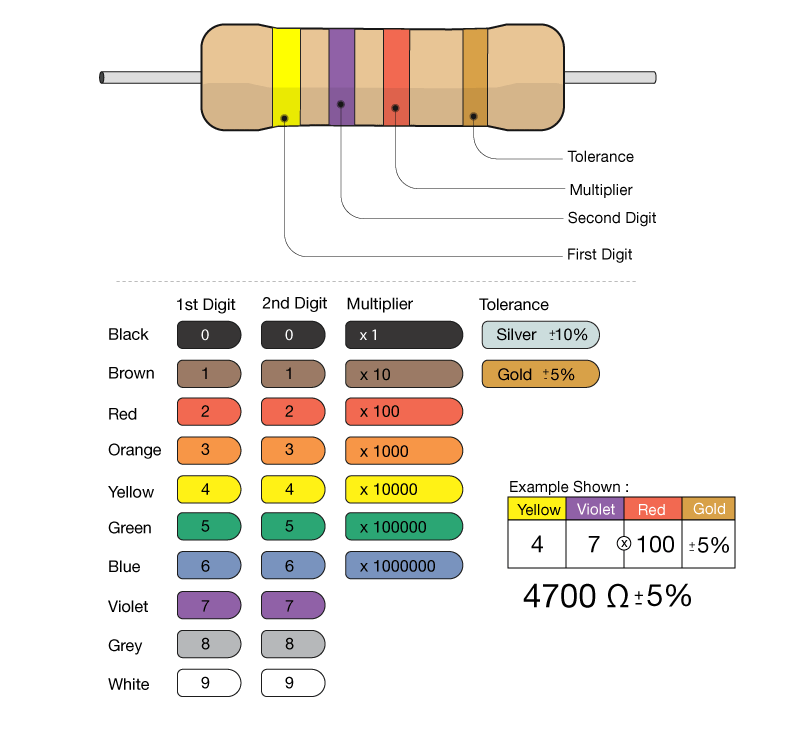

4 pav. Skirtingo rezistoriaus spalvų kodo aiškinimas

Galiausiai, apskaičiavus pasipriešinimo vertę iš spalvų kodo, jis visada yra gera praktika tai patikrinti, ypač Tiksliai jautrios programos.Multimetras gali būti naudojamas matuoti tikrasis pasipriešinimas ir patvirtina, kad jis atitinka numatomą vertę. Šis žingsnis yra naudingas dirbant su senesniais rezistoriais, kurie gali būti Išbluktos spalvų juostos, todėl jas sunku skaityti.Rezistoriams su šešiais juostos, papildoma juosta rodo temperatūros koeficientą, kuris Parodo, kiek atsparumas keičiasi esant temperatūros pokyčiams.Tai charakteristika yra gera grandinėse, kurioms reikalingas šiluminis stabilumas kaip tikslūs matavimo instrumentai ir aukštos kokybės elektroniniai sistemos.

3 juostų 10K rezistoriaus spalvos kodas

5 pav. 3 juostų 10K rezistoriaus spalvų kodas

A 3 juostų 10K rezistorius Paprasčiokite ženklinimo procesą naudodami tik du skaitmenis, po kurių eina daugikliu, todėl jis tampa tiesesnis, palyginti su jo 4 juostų atitikmeniu.10kΩ (10 000 omų) rezistoriaus atveju spalvų juostos yra rudos, juodos ir oranžinės.Pirmoji grupė, BROWN, žymi skaitmenį 1, kol antroji grupė, juodas, žymi skaitmenį 0.Kartu šie du skaitmenys sudaro skaičių 10.Trečioji grupė, kuri veikia kaip Dauginimasis, yra oranžinė, reiškia daugybos koeficientą 1 000.Padauginus 10 iš 1000, gautas Atsparumo vertė yra 10 000 omų, arba 10kΩ.Šis spalvų kodavimo metodas leidžia greitai nustatyti varžos vertes.

Skirtingai nuo 4 juostų rezistorių, į kuriuos įeina atskira juosta, rodanti toleranciją, 3 juostų rezistoriai nepateikia tokio detalumo lygio, tai reiškia, kad jų tolerancija yra fiksuota at ± 20% pagal numatytuosius nustatymus.Šis tolerancijos lygis reiškia, kad tikrasis 10kΩ rezistoriaus pasipriešinimas gali skirtis nuo 8kΩ iki 12 kΩ, atsižvelgiant į gamybos variantus.Tai, kad nėra tam skirtos tolerancijos juostos, supaprastina rezistoriaus vizualinį išdėstymą, tačiau taip pat riboja jo tinkamumą programoms, reikalaujančioms griežto pasipriešinimo tikslumo.Standartizuota šių rezistorių žymėjimas seka 103M formatu, kur 103 žymi pasipriešinimo vertę (10 × 1 000 = 10 000 omų), o M nurodo ± 20%toleranciją.Nors šis platus tolerancijos diapazonas gali atrodyti didelis, jis paprastai yra priimtinas grandinėms, kurioms nereikia tikslios varžos verčių.Įrenginiai, tokie kaip pagrindinės įtampos dalikliai, atsparumo rezistoriai ir srovės ribojantys rezistoriai LED grandinėse dažnai naudoja 3 juostų rezistorius, kai mažas nukrypimas nuo numatyto pasipriešinimo neturi įtakos bendram grandinės veikimui.

Kadangi 3 juostų rezistoriai yra ne tokie tikslūs, jie randami pigių, bendrosios paskirties pritaikymo, o ne tikslios elektronikos.Šie rezistoriai dažniausiai randami senesniuose elektroniniuose dizainuose, nes šiuolaikinės grandinės dažnai palaiko tikslesnius 4 arba 5 juostų rezistorius, kad būtų geresnis patikimumas ir tikslumas.Tačiau 3 juostų rezistoriai išlieka plačiai prieinami ir toliau naudojami įvairiose programose, kur prioritetas yra prioritetas, o ne tikslumas.Jų tiesi spalvų kodo sistema leidžia lengvai identifikuoti ir greitai apskaičiuoti rankinius skaičiavimus, sumažinant klaidų tikimybę surinkus elektronines grandines.Nesvarbu, ar naudojami prototipų kūrimui, eksperimentavimui ar pagrindiniam grandinės projektavimui, 3 juostų rezistoriai išlieka elektronikos komponentu.

5 juostų 10K rezistoriaus spalvos kodas

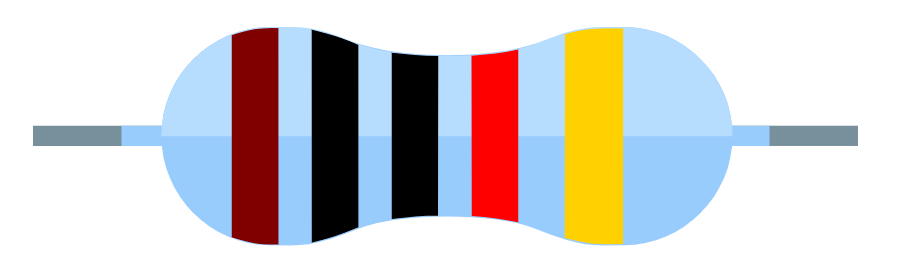

6 pav. 5 juostos 10K rezistoriaus spalvų kodas

A 5 juostų 10K rezistorius Pateikia padidintą tikslumą, palyginti su savo 4 juostų atitikmeniu, įtraukdamas papildomą skaitmenį į savo spalvų kodo seką.Pirmoji spalvų grupė, BROWN, žymi skaičių 1, nustatant pradinį pasipriešinimo vertės skaitmenį.Po to, juodas Grupė reiškia 0, kuris yra antrasis skaitmuo, o kitas juodas seka grupė, prisidedanti prie kito 0 kaip trečiasis skaitmuo.Šie trys skaitmenys kartu sudaro skaičių 100, kuris yra pagrindinė vertė prieš bet kokius daugiklio pakeitimus.Ketvirtoji grupė seka, kuri yra raudonas, veikia kaip daugiklis ir turi vertę × 100, veiksmingai perkeldamas dešimtainį tašką ir sukeliantis bendrą atsparumą 10 000 omų.Paskutinė grupė, auksas, atsakingas už tolerancijos lygio apibrėžimą, kuris šiuo atveju yra ± 5%, tai reiškia, kad tikrasis rezistoriaus pasipriešinimas gali skirtis iki 5% abiem kryptimis nuo vardinės vertės.

Penktosios juostos buvimas rezistoriuje yra didelis veiksnys užtikrinant tikslesnes atsparumo vertes, nes ji įveda papildomą skaitmenį.Skirtingai nuo 4 juostų rezistorių, kurie naudoja tik du skaitmenis ir daugiklį, trečiasis skaitmenys 5 juostų rezistoriuje sumažina apvalinimo klaidas ir pagerina tikslumą.Tai yra naudinga elektroninėms grandinėms, reikalaujančioms didesnio tikslumo, pavyzdžiui, signalo apdorojimo, matavimo prietaisų ir jautrių jutiklių pritaikymo.5% tolerancijos reitingas, nors ir nėra pats tiksliausias, vis tiek suteikia pagrįstą tikslumo lygį daugeliui bendrosios paskirties elektroninių projektų.Šio rezistoriaus, paprastai parašyto kaip 1002J, žymėjimas seka standartinį rezistoriaus kodavimą, kai 1002 atitinka pasipriešinimo vertę (10 000Ω), o raidė j žymi 5% toleranciją.

Šis tikslumo lygis yra puikus pritaikymuose, kai net nedideli pasipriešinimo pokyčiai gali paveikti grandinės funkcionalumą.Pavyzdžiui, įtampos dalikliuose, kur atsparumo vertės nustato išėjimo įtampą, tikslesnis rezistorius padeda išlaikyti numatomą įtampos lygį.Panašiai stiprintuvuose, kur komponentų nuokrypiai daro įtaką padidėjimo stabilumui, naudojant 5 juostų rezistorių, užtikrinamas nuoseklesnis našumas.Nors didelio tikslumo užduotys yra griežtesni nuokrypiai, tokie kaip ± 1% arba ± 0,1%, 5 juostų 10K rezistorius su ± 5% tolerancija užklumpa pusiausvyrą tarp ekonominio efektyvumo ir tikslumo, todėl tai yra populiarus pasirinkimas daugelyje elektroninių dizainų.

6 juostų 10K rezistoriaus spalvos kodas

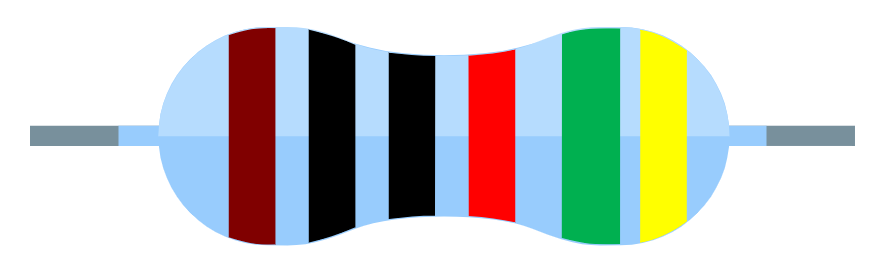

7 pav. 6 juostų 10K rezistoriaus spalvų kodas

A 6 juostų 10kΩ rezistorius Vyksta specifinė spalvų kodavimo schema, kurioje pateikiama išsami informacija apie jos pasipriešinimą, toleranciją ir temperatūros stabilumą.Pirmosios trys juostos žymi atsparumo vertės skaitmenis, o ketvirtoji juosta veikia kaip daugiklis, siekiant nustatyti bendrą pasipriešinimą.Penktoji juosta rodo toleranciją, kuri reiškia, kiek faktinis pasipriešinimas gali skirtis nuo nurodytos vertės.Galiausiai šeštoji juosta parodo temperatūros koeficientą, kuris yra puikus aplinkos, kurioje svyruojanti temperatūra, veiksnys.Temperatūros koeficientas mums nurodo, kiek atsparumo vertė pasikeis Celsijaus laipsnyje, užtikrinant, kad rezistorius palaiko stabilumą tokiomis sąlygomis, kai šilumos pokyčiai gali paveikti elektroninį efektyvumą.Dėl šios papildomos juostos 6 juostų rezistorius yra naudingas jautriose grandinėse, tokiose kaip aukščiausios klasės matavimo instrumentai, medicinos prietaisai ir aviacijos ir kosmoso pritaikymas.

Spalvotos juostos, esančios 6 juostų 10kΩ rezistoriuje, yra išdėstytos taip: Ruda, juoda, juoda, raudona, žalia ir geltona spalva.Pirmoji juosta (ruda) atitinka pirmąjį skaitmenį, kuris yra 1, o antroji juosta (juoda) reiškia antrąjį skaitmenį, kuris yra 0. Trečioji juosta (juoda) taip pat reiškia 0, tai reiškia, kad pasipriešinimo vertės skaitmenys yra 100. Ketvirtoji juosta (raudona) yra daugiklis, kuris šiuo atveju yra 100, o bendra pasipriešinimo vertė yra 10 000 omų arba 10 kΩ.Penktoji juosta (žalia) nurodo toleranciją, kuri yra ± 5%, tai reiškia, kad tikrasis pasipriešinimas gali skirtis 5% aukščiau arba žemiau nurodytos vertės.Galiausiai šeštoji juosta (geltona) žymi temperatūros koeficientą, matuojamą milijono dalių Celsijaus (ppm/° C) dalyse, o geltona - 25 ppm/° C.Tai reiškia, kad kiekvienam laipsnio temperatūros pokyčiui pasipriešinimas gali skirtis nuo 25 dalių milijonui, užtikrinant, kad komponentas išliks gana stabilus net aplinkoje, kurioje svyruojanti temperatūra.

6 juostų rezistoriaus svarba yra jo padidėjęs tikslumas ir stabilumas, tinkamas pritaikymui, kai nedideli pasipriešinimo pokyčiai gali turėti įtakos grandinės našumui.Palyginti su 4 ar 5 juostų rezistoriais, pridedant temperatūros koeficiento juostą, pateikiamas papildomas patikimumo lygis, ypač aplinkoje, kurioje yra skirtingos šiluminės sąlygos.± 5% tolerancija užtikrina, kad rezistorius išlaiko pagrįstą tikslumo lygį, užkertant kelią per dideliems nuokrypiams nuo numatytos pasipriešinimo vertės.Įtraukdami temperatūros koeficiento juostą, 6 juostų rezistoriai padeda sumažinti šiluminių svyravimų poveikį, užtikrinant, kad elektros grandinės laikui bėgant išliks pastovios ir patikimos.

10K rezistoriaus taikymas

10K rezistorius yra plačiai naudojamas elektronikos komponentas, atliekantis daugybę svarbių vaidmenų:

Įtampos grįžtamasis ryšys stiprintuvuose

Operatyviniais stiprintuvais (OP-AMPS) 10K rezistorius vaidina svarbų vaidmenį nustatant įtampos padidėjimą teikiant grįžtamąjį ryšį iš išvesties į apverstinę įvestį.Šis grįžtamasis ryšys padeda kontroliuoti amplifikacijos koeficientą ir užtikrina signalo apdorojimo stabilumą.Atidžiai pasirinkdami rezistoriaus vertę, galite tiksliai sureguliuoti stiprintuvo našumą, pasiekdami norimą pusiausvyrą tarp padidėjimo ir pralaidumo.Tiksliose programose, tokiose kaip garso amplifikacija ir prietaisai, šis rezistorius leidžia tiksliai atkurti signalą, sumažinant iškraipymus ir sustiprinant tiesiškumą.Jis veikia kartu su kitais komponentais, tokiais kaip kondensatoriai ir papildomi rezistoriai, skirti formuoti dažnio atsaką ir filtruoti nepageidaujamą triukšmą, dar labiau pagerinant bendrą signalo kokybę.

Laiko grandinės

10K rezistorius dažnai naudojamas laiko grandinėse, kur jis bendradarbiauja su kondensatoriais, kad apibrėžtų laiko vėlavimą ir virpesių laikotarpius.Tokiose programose kaip monostabiliai multivibratoriai, impulsų generatoriai ir 555 laikmačio grandinės, rezistorius kontroliuoja kondensatoriaus krūvio ir iškrovos greitį, tiesiogiai paveikdamos laiko charakteristikas.Tai naudojama programose, kurioms reikalingas tikslus vėlavimo generavimas, pavyzdžiui, laikrodžio impulsai, dažnio moduliacija ir disponavimo grandinės.Rezistoriaus vertė nustato, kaip greitai kondensatorius įkrauna ar išleidžiamas tiksliai nustatymo laiko konstantose.Pakoregavę rezistoriaus vertę, galite modifikuoti grandinės laiko elgseną, nereikia pakeisti kitų pagrindinių komponentų, siūlydami lankstumą ir lengvą dizaino modifikaciją.

Įtampos reguliavimas

Įtampos reguliavimo grandinėse dažniausiai naudojamas 10K rezistorius, kuris padeda palaikyti stabilią išėjimo įtampą linijiniuose reguliatoriuose, užtikrinant nuoseklų energijos tiekimą į jautrius elektroninius komponentus.Jis dažnai atsiranda grįžtamojo ryšio kilpose, kai tai padeda nustatyti atskaitos įtampą arba sureguliuoti išėjimo įtampą įtampos reguliatoriaus IC, tokiose kaip LM317.Pateikdamas kontroliuojamą srovės srauto kelią, jis padeda sumažinti svyravimus, kurie kitu atveju galėtų paveikti mikrovaldiklių, jutiklių ar kitų tikslių komponentų veikimą.Kai kuriuose dizainuose jis taip pat vaidina svarbų vaidmenį suderinant apkrovą ir mažinant per didelę srovę, gerinant energijos vartojimo efektyvumą.10K rezistoriaus buvimas įtampos reguliavimo grandinėse prisideda prie geresnio patikimumo, sumažindamas įtampos smaigalių ar lašų riziką, dėl kurios gali atsirasti gedimų.

Dabartinis jutimas

10K rezistorius dažnai naudojamas esant dabartiniams jutikliams, kur jis padeda konvertuoti srovės srautą į išmatuojamą įtampos kritimą.Tai naudinga akumuliatorių valdymo sistemose, variklio valdymo grandinėse ir galios stebėjimo programose, kurioms reikia tiksliai išmatuoti dabartinius matavimus.Įteikiant rezistorių iš eilės su apkrova, įtampos kritimas per jį gali būti išmatuotas ir naudojamas norint nustatyti srovę, tekančią per grandinę, laikantis Ohmo dėsnio (V = IR).Šis metodas leidžia mikrovaldikliams ar kitoms stebėjimo sistemoms sekti energijos suvartojimą, aptikti gedimus ar įgyvendinti apsaugos priemones.10K vertė pasirenkama remiantis reikiamu jautrumo ir galios išsklaidymo aspektais, užtikrinant tikslumą, nepažeidžiant grandinės našumo.

Temperatūros jutimas

Temperatūros jutimo metu 10K rezistorius paprastai naudojamas kartu su termistoriais, kad būtų suformuotas įtampos daliklio grandinė, leidžianti mikrovaldikliams išmatuoti temperatūros pokyčius.Termistorius, kurio atsparumas keičiasi temperatūra, veikia su fiksuotos vertės rezistoriumi, kad sukurtų kintamos įtampos išėjimą, atitinkantį temperatūros pokyčius.Ši technika plačiai naudojama skaitmeniniuose termometruose, ŠVOK sistemose ir pramoninės temperatūros stebėjime.10K rezistorius užtikrina, kad įtampos pokyčiai išliks išmatuojamame analoginių-skaitmeninių keitiklių (ADC) diapazone, pagerinant temperatūros rodmenų tikslumą.Pasirinkę tinkamą rezistoriaus vertę, galite optimizuoti matavimo sistemos jautrumą ir tikslumą.

Signalo filtravimas

10K rezistorius dažnai yra integruotas į signalo filtravimo grandines, kad būtų pašalintas nepageidaujamas triukšmas ir pagerinamas signalų aiškumas garso, duomenų ryšyje ir jutiklių programose.Paprastai jis pasirodo žemo dažnio, didelio pralaidumo ir juostos pralaidumo filtruose, veikdami kartu su kondensatoriais, siekiant nustatyti filtro ribinį dažnį.Pavyzdžiui, garso grandinėse tai padeda pašalinti aukšto dažnio triukšmą, kuris gali pabloginti garso kokybę.Duomenų ryšio sistemose jis padeda užkirsti kelią signalo iškraipymui ir pagerinti perdavimo patikimumą.Atidžiai pasirinkdami rezistoriaus ir kondensatoriaus vertes, galite pritaikyti filtro atsaką, kad atitiktų konkrečius programos reikalavimus, užtikrindami optimalų signalo vientisumą.

Įtampos dalikliai

Vienas iš 10K rezistoriaus pritaikymo yra įtampos daliklio grandinėse, kur jis padeda atsisakyti įtampos iki lygių, tinkamų mikrokaldikliams, jutikliams ir kitiems elektroniniams komponentams.Įtampos daliklį sudaro du rezistoriai, sujungti iš eilės, o 10K rezistorius dažnai būna vienas iš jų, padedantis sukurti norimą išėjimo įtampą proporcingai padalijant įvesties įtampą.Ši technika plačiai naudojama akumuliatorių valdomuose įrenginiuose, ADC grandinėse ir lygio keitimo programose.Pasirinkę tinkamas rezistoriaus vertes, galite pasiekti tikslų įtampos lygį, nereikalaujant sudėtingų įtampos reguliavimo grandinių.10K rezistorius vaidina svarbų vaidmenį užtikrinant nuspėjamą ir stabilų įtampos padalijimą daugelyje mažos galios elektronikos.

Ištraukimo/ištraukimo rezistoriai

Skaitmeninėje elektronikoje 10K rezistorius dažnai naudojamas kaip ištraukimo ar ištraukimo rezistorius, kad būtų užtikrintas stabilus loginis lygis ir užkirstas kelias plūduriuojančioms įėjimams.Plaukiojantys įėjimai gali sukelti netinkamą elgesį mikrovaldikliuose ir loginėse grandinėse, dėl kurių nenumatytos signalo būsenos.Prijungiant 10 kΩ rezistorių tarp įvesties kaiščio ir tiekimo įtampos (ištraukimo) arba žemės (ištraukimo), nustatytas įtampos lygis palaikomas, kai nėra aktyvaus signalo.Ši programa yra įprasta mygtukų sąsajose, GPIO (bendrosios paskirties įvesties/išvesties) kaiščiai ir I2C ryšių linijos.10 kΩ vertė yra standartinis pasirinkimas, nes ji suteikia pusiausvyrą tarp energijos suvartojimo ir signalo vientisumo, užtikrinant patikimą veikimą be per didelės srovės brėžinio.

LED dabartinis ribojimas

10K rezistorius dažnai naudojamas LED grandinėse, kad būtų galima apriboti srovės, tekančios per šviesos diodą, kiekį, neleidžiant jam per daug srovės nupiešti ir pažeisti.Šviesos diodams reikalinga kontroliuojama srovė, kad ji veiktų efektyviai, o be srovės ribojančio rezistoriaus jie gali perkaisti ir sudeginti.Įdėjus 10kΩ rezistorių iš eilės su LED, srovė apsiriboja saugiu lygiu, užtikrinant, kad LED veiktų pagal jo vardines specifikacijas.Tai svarbu baterijomis varomuose įrenginiuose, kuriuose prioritetas yra energijos vartojimo efektyvumas.Tinkamai apskaičiuotos rezistoriaus vertės naudojimas gali padėti valdyti LED ryškumą, todėl 10K rezistorius yra svarbus komponentas projektuojant LED indikatorius, ekrano plokštes ir apšvietimo sistemas.

Šališki tranzistoriai

Tranzistoriaus stiprintuvo grandinėse 10K rezistorius dažniausiai naudojamas šališkumui, o tai užtikrina, kad tranzistorius veiktų numatytame veikimo regione.Šalutiniai rezistoriai padeda nustatyti teisingą bazinės bipolinių jungčių tranzistorių (BJT) arba vartų įtampą lauko efekto tranzistoriuose (FET), leidžiančias efektyviai veikti amplifikacijos ar perjungimo programose.Neturėdami tinkamo šališkumo, tranzistoriai gali arba visiškai neįjungti, arba įvesti prisotinimo, todėl signalo iškraipymas ar našumo nestabilumas.10K rezistorius suteikia stabilią atskaitos įtampą, leidžiančią pastoviai tranzistoriaus veikimą grandinėse, tokiose kaip garso stiprintuvai, RF stiprintuvai ir perjungimo reguliatoriai.Pasirinkę tinkamą rezistoriaus vertę, galite optimizuoti našumą išlaikydami energijos efektyvumą ir sumažindami nereikalingą galios išsklaidymą.

Išvada

10K rezistorius yra pagrindinė, bet svarbi elektroninių grandinių dalis, padedanti jiems veikti sklandžiai ir patikimai.Suprasdami, kaip pastebėti jį pagal savo spalvų kodą ir žinodami jo naudojimą, galite padaryti geresnes grandines.Nesvarbu, ar jis naudojamas paprastuose sąrankose, ar sudėtinguose įrenginiuose, 10K rezistorius yra raktas į elektronikos kūrimą ir tvirtinimą, užtikrinant stabilumą ir tikslumą visur, kur jis naudojamas.
