Išsamus CD4511be vadovas: BCD iki 7 segmentų dekoderis su „Pinout“, „Equivalent“, „Applications“ ir „DataSheet“

CD4511BE yra universalus BCD (dvejetainis koduotas dešimtainis) iki 7 segmentų dekoderis, paprastai naudojamas plačiame ekrano programose.Šiame straipsnyje mes pasineriame į jo savybes, pradedant nuo jo duomenų lapo ir PIN konfigūracijos supratimo iki programų ir grandinių dizaino tyrinėjimo.Nesvarbu, ar norite patobulinti savo žinias apie ekrano vairuotojus, ar ieškodami praktinių grandinių integracijos patarimų, šis išsamus CD4511BE vadovas suteiks jums įžvalgų, reikalingų efektyviai panaudoti savo galimybes šiuolaikinių elektronikos projektuose.

Katalogas

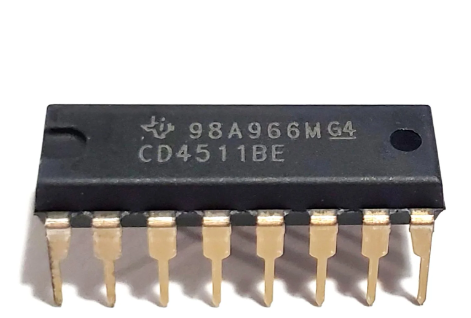

CD4511be apžvalga

CD4511be, pritaikomas BCD iki 7 segmentų LED skląsčio dekoderio tvarkyklės, įterptas į 16 kontaktų DIP CMOS paketą.Šis komponentas vienareikšmiškai sujungia CMOS logiką su NPN bipolinių tranzistorių išėjimais, o tai padidina jo našumą daugybėje ekrano programų.

CMOS logikos integracija su NPN bipolinio tranzistoriaus išėjimais CD4511BE užtikrina minimalų energijos sąnaudą, tuo pačiu padidinant atsparumą triukšmui.Tai tinkamai šalta iki 25 mA, kad būtų galima vairuoti šviesos diodus ir panašius ekranus.Lempos bandymo įėjimai palengvina tiesioginį kiekvieno ekrano segmento bandymą.Ši funkcija garantuoja, kad segmentai veikia nereikalaujant sudėtingų sąrankų.„Blanking“ įvestis yra vertingas įrankis, skirtas manipuliuoti ekrano intensyvumu.Tai įgalina ryškumo pakeitimus, kad atitiktų įvairias aplinkos apšvietimo sąlygas.Šis lankstumas yra naudingas tiek vidaus, tiek lauko sąlygose.Užrakto įjungimo įėjimai yra skirti išlaikyti BCD kodus, užtikrinančius stabilų išėjimą, nepaisant svyruojančių įvesties signalų.

Ši funkcija sumažina mirgėjimą ir skatina nuoseklų rodymo našumą.Pastebimas CD4511BE stiprumas yra jo įgūdis multipleksuojant kelis signalus ir kartu valdyti kelis ekranus.Ši galimybė supaprastina grandinės dizainą ir sumažina komponentų skaičių, taip supaprastindama jo integraciją tiek vartotojams, tiek pramoninėms reikmėms.CD4511BE yra siūlomas keliais pakuotės formatais, įskaitant hermetišką, plastikinį panardinimą, mažą ir mažąjį mažąjį nutarimą.Šios įvairios pakuočių parinktys garantuoja suderinamumą su įvairiais projektavimo reikalavimais, pradedant kompaktiškais nešiojamaisiais įrenginiais ir baigiant plačiomis pramoninės valdymo skydeliais.

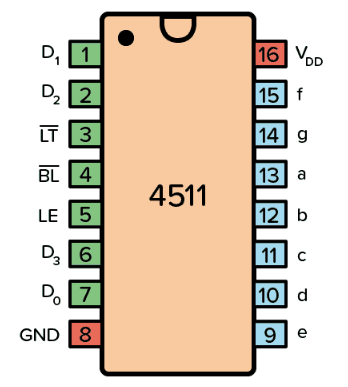

CD4511BE PINOUT

Kaištis Vardas	Kaištis #	Tipas	Aprašymas
Vdd	16	Galia	Tiekimo įtampa (Nuo +3 iki +15 V)
GND	8	Galia	Žemė (0 V)
a-f	9-15	Išvestis	Išėjimai 7 segmentų ekranas
D0-D3	7, 1, 2, 6	Įvestis	4 bitų duomenų įvestis
Lt	3	Įvestis	Lempos testas.Posūkiai visuose segmentuose, kai žemi.
BL	4	Įvestis	Blanking testas. Išjunkite visus segmentus, kai žemi.
Le	5	Įvestis	LATCH įgalina. Saugo dabartinę būseną, kai aukšta.

CAD modeliai CD4511BE

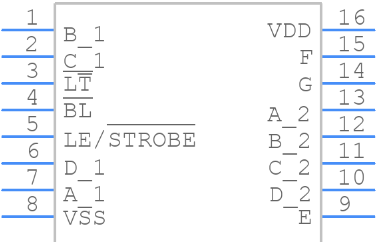

Simbolis

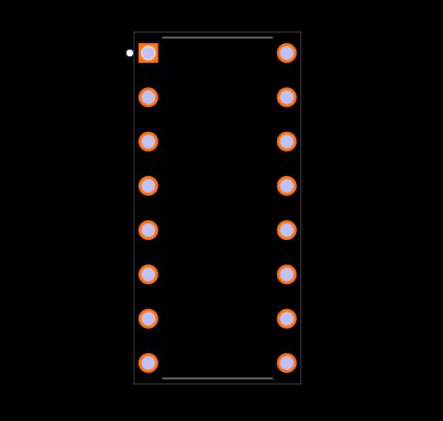

Pėdsakas

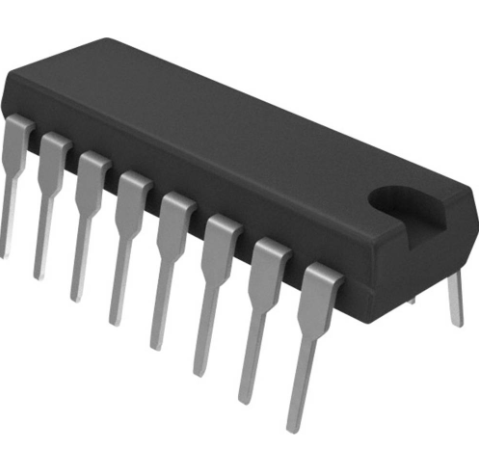

3D modeliai

CD4511BE specifikacijos

Tipas	Parametras
Gyvenimo ciklas Būsena	Aktyvus (Paskutinį kartą atnaujinta: prieš 2 dienas)
Gamykla Švino laikas	8 Savaičių
Susisiekite Dengimas	Auksas
Kalno	Per Skylė
Montavimas Tipas	Per Skylė
Numeris iš kaiščių	16
Svoris	951.693491mg
Veikia Temperatūra	-55 ° C ~ 125 ° C.
Pakuotė	Vamzdis
JESD-609 Kodas	E4
Dalis Būsena	Aktyvus
Drėgmė Jautrumo lygis (MSL)	1 (Neribotas)
Numeris terminacijų	16
ECCN Kodas	Ear99
Įtampa - Tiekimas	3v ~ 18v
Terminalas Pozicija	Dvigubas
Numeris funkcijų	1
Tiekimas Įtampa	5v
Bazė Dalies numeris	CD4511
Kaištis Skaičiavimas	16
Veikia Tiekimo įtampa	3.3v
Poliškumas	Neapvertimas
Tiekimas Įtampos-min (VSUP)	3v
Konfigūracija	7 Segmentas
Numeris kanalų	4
Sąsaja	BCD
Veikia Tiekimo srovė	40N
Įkelti Talpa	50 pf
Galia Išsklaidymas	500MW
Dauginimasis Delsimas	1.32 μs
Ramybė Dabartinis	100 μA
Pasukti Vėlavimo metu	1.32 μs
Logika Funkcija	Dekoderis, Inverteris, užraktas
Numeris įvesties	4
Logika IC tipas	Septyni Segmento dekoderis/vairuotojas
Numeris iš vartų	1
Rodyti Tipas	LED
Įvestis Talpa	5pf
Žemas Lygio išvesties srovė	4.2MA
Galia Tiekimo dabartinis MAX (ICC)	0,3MA
Numeris išvesties linijų	7
Įvestis Kondicionavimas	Užfiksuotas
Ūgis	5,08 mm
Ilgis	19,3 mm
Plotis	6,35 mm
Storis	3,9 mm
Pasiekti SVHC	Ne SVHC
Radiacija Grūdinimas	Ne
Rohs Būsena	ROHS3 Suderinamas
Švinas Laisvas	Švinas Laisvas

CD4511BE ypatybės

Savybė	Aprašymas
Aukštas išvesties tiekimo galimybė	Aukštyn iki 25 mA
Tiekimas įtampos diapazonas	Nuo Nuo 3 iki 18 V.
Įvestis BCD kodo saugyklos saugyklos	Teikia BCD įvesties saugykla
Išbandyta Ryškus dabartinis	100% išbandytas 20 V.
Maksimalus įvesties srovė	1µA esant 18 V (visos pakuotės temperatūros diapazonas), 100na esant 18 V (25 ° C)
Parametrija Reitingai	5v, 10 V ir 15 V.
Veikia Temperatūros diapazonas	-55 ° C. iki 125 ° C.

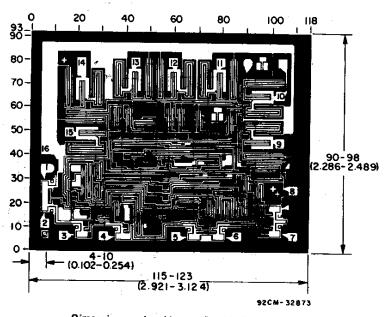

Lusto matmenys

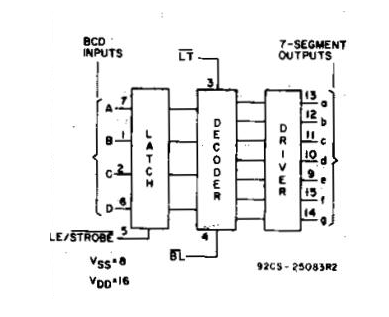

CD4511be blokinė schema

CD4511BE taikymas

LED ekrano tvarkyklės

CD4511BE daugiausia naudojamas norint valdyti bendrojo katodo LED ekranus.Jo sugebėjimas interpretuoti BCD įvestį ir konvertuoti į atitinkamą 7 segmentų ekraną randa savo vietą įvairiuose įrenginiuose, tokiuose kaip skaitmeniniai laikrodžiai, skaičiuotuvai ir skaitmeniniai skaitikliai.Įtraukus CD4511BE į šiuos įrenginius, padidėja ne tik skaitomumas, bet ir eksploatacinis našumas, pasigirti aiškiu ir tiksliu išvestimi.Ši specifinė programa pasinaudoja lusto išmanančiomis dekodavimo galimybėmis, kurios supaprastina kelių 7 segmentų ekranų sąsajas.

Multipleksavimas

Multipleksavimo pasaulyje CD4511BE optimizuoja operacijas, sumažindamas kaiščių, reikalingų keliems ekranams valdyti, skaičių.Tai dažniausiai naudinga sistemose, kuriose erdvės ir sąsajos apribojimai riboja turimų jungiamųjų linijų skaičių.Lustai supaprastina daugiafunkcinių ekranų plokščių ryšį, užtikrinant, kad daugybė ekrano vienetų sklandžiai veiktų kartu, ir taip praturtindami jūsų patirtį sinchronizuotoje ir aiškioje vaizdinėje informacijoje.

Kaitinamasis ekrano valdymas

Valdant kaitrinius ekranus, CD4511BE demonstruoja pagirtiną universalumą.Tvirtos jos išėjimo galimybės garantuoja, kad kaitriniai segmentai gauna nuoseklius ir patikimus signalus, todėl tai yra naudinga tais atvejais, kai naudojamos senosios sistemos arba kur dominuoja atsparumas didelėms aplinkos sąlygoms.Šio lusto patikimumas užtikrina ilgalaikį, stabilų veikimą, net kai susidurs su skirtingomis kaitrinių ekranų elektrinėmis savybėmis.

Žemos įtampos fluorescenciniai ekranai

„CD4511BE“ išsiskiria programomis, apimančiomis žemos įtampos fluorescencinius ekranus.Lusto kompetencija tvarkyti įvairius įtampos lygius nepakenkiant ekrano kokybei, jis idealiai tinka akumuliatoriams valdomiems įrenginiams ir energiją taupančioms ekrano sistemoms.Šis lankstumas ne tik pabrėžia jo tinkamumą mažos galios vartojimo programoms, bet ir pabrėžia jo suderinamumą su skirtingais ekranų tipais, išplėsti jo taikymą įvairiuose elektroniniuose dizainuose.

CD4511be alternatyvos

CD4511BF3A

CD4511BF

CD4511be gamintojas

„Texas Instruments Inc.“, kurios būstinė yra Dalase, Teksase, yra įtakinga jėga Amerikos puslaidininkių peizaže.Tai puikiai tinka gaminti analoginius lustus ir įterptus procesorius.Kartu šie produktai uždirba daugiau nei 80% bendrovės pajamų.Šis esminis įnašas paskatino Teksaso instrumentus patekti į dešimties geriausių puslaidininkių firmų visame pasaulyje.

„Texas Instruments“ puoselėja tvirtą reputaciją puslaidininkių pramonėje.Tai uždirbo dėl nepageidaujamo įsipareigojimo naujovėms ir kokybei.Jo analoginiai ir įterpiami apdorojimo produktai randa programas įvairiuose sektoriuose, pradedant nuo vartojimo elektronikos ir baigiant pramonine įranga.Dešimtmečiai nuoseklūs, aukštos kokybės sprendimai užfiksavo ilgalaikius ryšius su klientais.

Teksaso instrumentų technologinis meistriškumas iliustruojamas per sudėtingus produktų pasiūlymus.CD4511BE yra puikus įmonės įgūdžių kūrimo integruotų grandinių, supaprastinančių sudėtingas elektronines funkcijas, pavyzdys.Šis produktas žavisi savo efektyvumu ir funkcionalumu skaitmeniniame ekrano programose, pabrėždamas „Texas Instruments“ novatorišką vaidmenį puslaidininkių technologijoje.

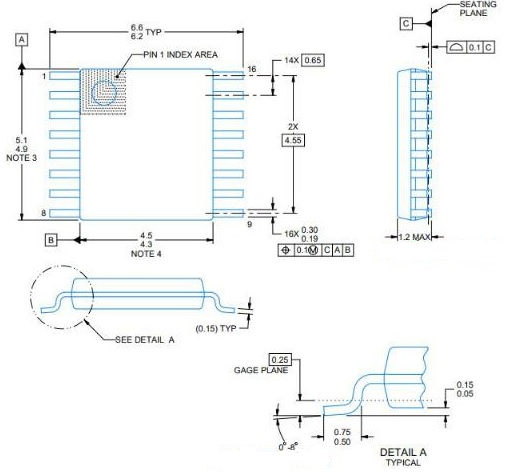

CD4511BE paketas

Paketo kontūras

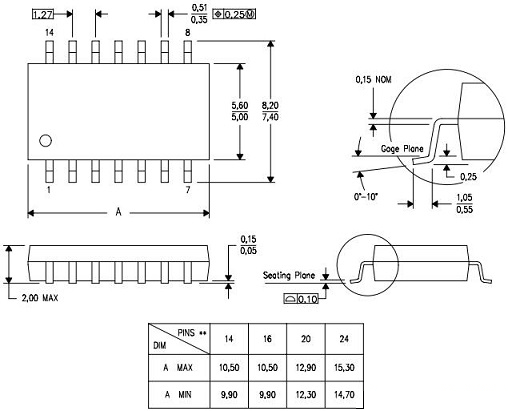

Plastikinis dvigubo eilutės paketas

CD4511BE matmenys

Dimensija	Vertė
Ūgis	5.08 mm
Ilgis	19.3 mm
Storis	3.9 mm
Plotis	6.35 mm

Įgyvendinant CD4511BE

Norėdami efektyviai atlikti CD4511BE veikimą, pradėkite prijungiant VDD kaištį prie teigiamos maitinimo šaltinio pusės ir GND kaiščio prie žemės.Ši integruota grandinė (IC) gali veikti nuo 3 V iki 15 V įtampos diapazono, patenkindama įvairius taikymo poreikius.

Dvejetainiai kodiniai dešimtainiai įėjimai: CD4511BE yra skirtas priimti dvejetainius kodinius dešimtainius (BCD) įvestis per kaiščius D0-D3.Šie įėjimai apibrėžia skaitmenį, rodomą 7 segmentų ekrane, užtikrinant tikslų duomenų vaizdavimą.Gamybos nustatymuose BCD įėjimai yra neatsiejama automatinių bandymų sistemų neatsiejama.Šie įėjimai palengvina greitą ir tikslų duomenų vizualizaciją gamybos linijose, užkertant kelią vėlavimui ir klaidoms.

7 segmentų ekrano išvestys: IC išvesties kaiščiai (nuo A iki G) jungiasi prie atitinkamų segmentų 7 segmentų ekrane.Tai organizuoja konkrečių segmentų apšvietimą, kad būtų galima tiksliai atvaizduoti dešimtainę.Paprastai galite įtraukti kiekvieno išvesties kaiščio srovės ribojančius rezistorius.Ši praktika ne tik apsaugo ekrano šviesos diodus, bet ir pratęsia jų funkcionalumą, optimizuodama našumą ir ilgaamžiškumą.

Segmento bandymas su LT PIN: LT (LAMP testo) kaištis yra raktas į išsamią segmento bandymą.Kai šis kaištis nustatytas kaip žemas, visi ekrano segmentai suaktyvina, leidžiančius išsamiai patikrinti funkcionalumą.Prototipo fazės metu reikia išbandyti segmentus per LT kaiščią.Šis veiksmas nustato bet kokius netinkamai veikiančius šviesos diodus, leidžiančius laiku pakeisti laiku, prieš pradedant sudėtingesnius integracijos procesus.

Ryškumo valdymas ir PWM su BL PIN: BL (Blanking) kaiščio naudojimas su impulsų pločio moduliacijos (PWM) metodais gali efektyviai valdyti ekrano ryškumą.BL kaiščio nustatymas iki žemų gesinimų visų segmentų, parodant tiek įjungimo/išjungimo valdymo, tiek ryškumo moduliacijos galimybes.Vartojimo elektronikoje vyrauja BL PIN PWM koregavimas.Šis pritaikomumas leidžia ekranams suderinti su skirtinga aplinkos šviesa, žymiai pagerinant jūsų pasitenkinimą.

Duomenų saugojimas naudojant „Le PIN“: „Le“ (užrakto įjungimas) PIN kodas naudojamas rodomai vertei saugoti.Kai „Le PIN“ yra aukštas, ekrano išvestis išlaikoma, nepaisant įvesties pakeitimų.Nustatant jį į žemą, atnaujinamas įprastas veikimas, kai ekranas dinamiškai atspindi įvesties variantus.„Le PIN“ panaudojimas yra įprasta skaitmeninių laikrodžių ir panašių programų praktika.Tai užtikrina stabilų ekrano išvestį, net turint svyruojančius įvesties signalus, padidinant tikslumą ir patikimumą.

Palyginamos specifikacijos

Dalies numeris	Gamintojas	Paketas / atvejis	Įvesties skaičius	Smeigtukų skaičius	Loginė funkcija	Išėjimo eilučių skaičius	Plokštės vėlavimas	Žemo lygio išėjimo srovė	Tiekimo įtampa
CD4511be	Teksaso instrumentai	16-DIP (0,300, 7,62 mm)	4	16	Dekoderis, keitiklis, skląstis	7	1,32 μs	4.2 Ma	5 v
CD74HC138E	Teksaso instrumentai	16-DIP (0,300, 7,62 mm)	3	16	Dekoderis, demultiplekseris, demux	8	45 ns	-	5 v
SN74HCT138N	Teksaso instrumentai	16-DIP (0,300, 7,62 mm)	3	16	Dekoderis, demultiplekseris	-	45 ns	-	5 v
MC74HCT138ang	Ant puslaidininkio	16-DIP (0,300, 7,62 mm)	3	16	Dekoderis, demultiplekseris	-	45 ns	-	5 v
SN74HC138N	Teksaso instrumentai	16-DIP (0,300, 7,62 mm)	3	16	Dekoderis, demultiplekseris	-	30 ns	-	4.5 v

Duomenų lapas PDF

CD4511BE duomenų lapai:

Cilindrinės akumuliatorių laikikliai.pdf

CD74HC138E duomenų lapai:

Cilindrinės akumuliatorių laikikliai.pdf

SN74HCT138N duomenų lapai:

Cilindrinės akumuliatorių laikikliai.pdf

SN54HCT138, SN74HCT138.PDF

MC74HCT138AG duomenų lapas:

Cilindrinės akumuliatorių laikikliai.pdf

SN74HC138N duomenų lapai:

SN54HC138, SN74HC138.PDF

Dažnai užduodami klausimai [DUK]

1. Kas yra BCD iki 7 segmentų tvarkyklė?

BCD iki 7 segmentų tvarkyklė išverčia dvejetainius kodinius dešimtainius (BCD) įvestis į signalus, kurie suaktyvina tinkamus 7 segmentų ekrano segmentus.Šis procesas leidžia vizualiai vaizduoti skaitmeninę informaciją, todėl ji yra būtina tokiuose įrenginiuose kaip skaitmeniniai laikrodžiai ir prietaisų plokštės, kur reikalingi tikslūs ir efektyvūs skaitiniai ekranai.

2. Koks paketas yra CD4511be?

„CD4511BE“ yra dviguboje linijos pakuotėje (DIP-16).Dėl šio pakavimo standarto montavimas ir integracija į įvairias elektronines grandines yra paprastas.Tvirtas jo dizainas suteikia lengvą tvarkymą ir saugų ryšį, bruožus, užtikrinančius daugybės programų patikimumą.

3. Ką daro CD4511be?

CD4511BE veikia kaip šviesos diodų ir kitų ekrano įrenginių tvarkyklė, konvertuodama skaitmeninius įvesties signalus į elektrinius išėjimus, taip apšviečiant konkrečius ekrano segmentus.Ši funkcija aktyvi įrenginiuose, kuriems reikalingas tikslus skaitmeninis duomenų vaizdavimas.Tokio vairuotojo integracija vaidina puikų vaidmenį siekiant ekrano tikslumo ir patikimumo, kuris yra labai vertinamas naudojant vartotojams elektronikai ir pramoninėms programoms.

4. Koks yra CD4511BE rekomenduojamas temperatūros diapazonas?

Rekomenduojama CD4511be veikimo temperatūra nuo -55 ° C iki +125 ° C.Šis platus diapazonas pabrėžia komponento pritaikomumą ir tinkamumą įvairioms aplinkos sąlygoms, pradedant nuo šalčiausių nustatymų iki intensyvios šilumos.Dažnai galite pasirinkti komponentus, tokius kaip CD4511BE, projektams, kurie reikalauja nuoseklių našumo įvairiose temperatūrose.

5. Kiek išvesties linijų turi CD4511BE?

CD4511BE yra septynios išvesties eilutės.Kiekvienas išėjimas varo atskirą 7 segmentų ekrano segmentą.Ši architektūra yra pagrindinė kuriant sistemas, kurioms reikalingas aiškus ir efektyvus skaitmeninis rodmenys, sustiprinant sąveiką ir duomenų aiškinimą.
