EPF8820AQC208-4 FPGA: funkcijos, specifikacijos, programavimas ir duomenų lapas

Šis vadovas yra apie EPF8820AQC208-4-galingą ir lanksčią lustą, vadinamą FPGA (lauko programuojamų vartų masyvas).Ši lustas naudojamas kurti pasirinktines skaitmenines sistemas, tokias kaip AI, 5G tinkluose, intelektualiuose įrenginiuose ir gamyklos mašinose.Šiame vadove sužinosite, ką gali padaryti lustas, jos pagrindinės savybės, kaip ji veikia ir kaip ją užprogramuoti skirtingoms užduotims.

Katalogas

EPF8820AQC208-4 apžvalga

EPF8820AQC208-4 yra „Intel's Flex 8000“ lauko programuojamų vartų masyvų (FPGA) dalis, iš pradžių suprojektuota „Altera“.Šis modelis pasižymi 84 loginio masyvo blokais (laboratorijomis) ir siūlo 152 įvesties/išvesties kaiščius, įdėtus į 208 kontaktų keturkojį plokščią paketą (QFP).Ši serija yra žinoma dėl to, kad sujungia išsamią tradicinių FPGA architektūros architektūrą ir išsamias registravimo galimybes su greičiu ir nuspėjamu sujungimo sujungimo vėlavimu ištrynamų programuojamų loginių prietaisų (EPLDS), todėl tai yra universalus pasirinkimas tokioms programoms kaip skaitmeninio signalo apdorojimas ir duomenų kelio manipuliavimas.„Flex 8000“ įrenginiai, įskaitant EPF8820AQC208-4, išskiria jų daugialypės I/O sąsaja, leidžiančia jiems prisitaikyti prie įvairių sistemos įtampų, didėjantį sistemos suderinamumą ir lankstumą.Ši savybė yra naudinga sudėtingoje skaitmeninėje aplinkoje, kur dažni įvairaus įtampos lygis.Šeima taip pat apima kitus modelius, tokius kaip EPF81500A, EPF81188A, EPF8820A ir EPF8636A, visi dalijasi panašiomis funkcijomis, tačiau pritaikytas skirtingams mastelio poreikiams.

Jei norite pasinaudoti pažangiomis FPGA technologijomis savo verslui, apsvarstykite galimybę pateikti masinį užsakymą pas mus, nes EPF8820AQC208-4 suteikia įspūdingą našumo ir lankstumo derinį.

EPF8820AQC208-4 CAD modeliai

EPF8820AQC208-4 simbolis

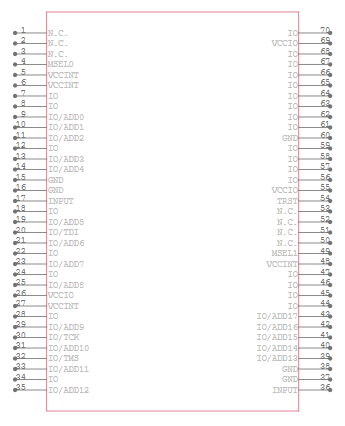

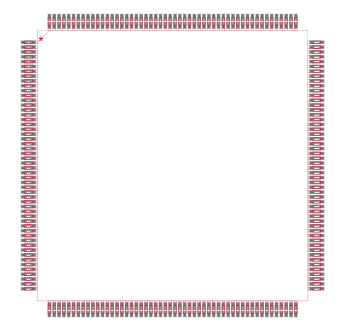

EPF8820AQC208-4 pėdsakas

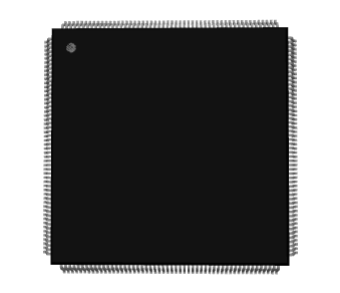

EPF8820AQC208-4 3D modelis

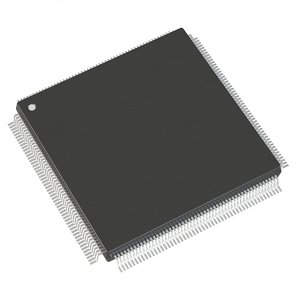

EPF8820AQC208-4 funkcijos

• Loginė talpa: EPF8820AQC208-4 yra aprūpinti 8000 loginių vartų ir 672 loginių elementų, užtikrinančių tvirtą platformą, skirtą sudėtingoms skaitmeninėms funkcijoms įgyvendinti.Ši didelė loginė talpa leidžia įgyvendinti universalų dizainą, patenkinti įvairias skaičiavimo užduotis ir skaitmeninių logikos dizainus.

• Įvesties/išvesties kaiščiai: Naudodamas 152 įvesties/išvesties kaiščius, šis FPGA siūlo išsamias ryšio parinktis, todėl jis yra labai pritaikomas prie kelių sąsajų reikalavimų.Ši funkcija užtikrina, kad ji vienu metu galėtų valdyti kelis duomenų srautus, idealiai tinkančias programoms, kurioms reikalingas didelis ryšys, pavyzdžiui, telekomunikacijų sistemos ir sudėtingas skaitmeninio signalo apdorojimas.

• Konfigūruojami loginiai blokai (CLB): Įrenginyje yra 84 konfigūruojami loginiai blokai, kurie yra pagrindinės architektūrinės savybės, užtikrinančios lankstumą įgyvendinant pasirinktines logines grandines.Kiekvienas CLB gali būti užprogramuotas atlikti įvairias logines funkcijas, o tai padidina FPGA pritaikymą prie konkrečių projekto reikalavimų.

• Veikimo įtampa: Ši FPGA veikia tiekimo įtampos diapazone nuo 4,75 V iki 5,25 V, suderinant su standartiniais skaitmeninių sistemų galios reikalavimais.Šis įtampos diapazonas užtikrina stabilų veikimą ir suderinamumą su tipinėmis 5 V skaitmeninėmis grandinėmis, sumažinant papildomų įtampos reguliavimo komponentų poreikį.

• Temperatūros diapazonas: Skirta efektyviai veikti temperatūros diapazone nuo 0 ° C iki 70 ° C, EPF8820AQC208-4 tinka veikimui daugumoje kontroliuojamų aplinkų.Šis temperatūros lankstumas užtikrina patikimą našumą įvairiose vietose, pradedant pramoninėmis pritaikymais ir baigiant vartotoju elektronika, kur gali kelti susirūpinimą temperatūros svyravimai.

EPF8820AQC208-4 BLOCK DIAGRAM

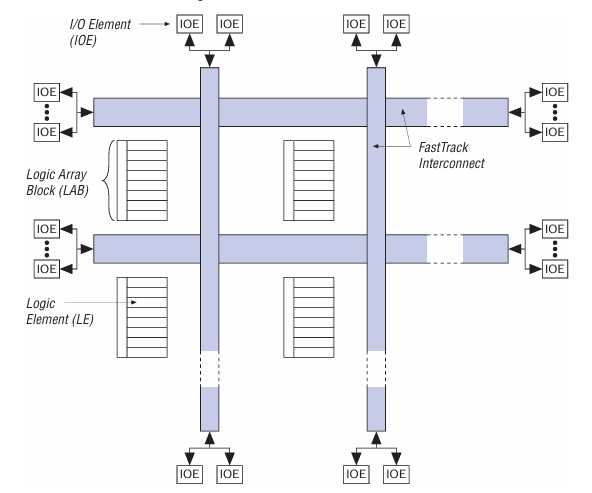

Diagrama iliustruoja vidinę „Altera Flex 8000“ serijos FPGA architektūrą, ypač skirtą EPF8820AQC208-4 prietaisas.Struktūros šerdyje yra loginės masyvo blokai (laboratorijos), kurie yra loginių elementų (LES) grupės.Šios laboratorijos yra paskirstomos per lustą ir yra pagrindiniai loginių funkcijų įgyvendinimo elementai.Kiekvienas LE laboratorijoje gali atlikti pagrindines logikos operacijas, o laboratorijos kartu dirba įgyvendindamos sudėtingas skaitmenines sistemas.Aplink laboratorijas yra I/O elementai (IOE), kurie dedami išilgai įrenginio periferijos.Šie IOE tvarko vidinės logikos ir išorinių signalų sąveiką, todėl jie yra svarbūs FPGA integravimui į kitus sistemos komponentus.IOES prisijungia prie vidinės logikos per „FastTrack Interconnect“ - specialų maršrutizavimo tinklą, kuris efektyviai susieja IOES, Labs ir kitus vidinius komponentus.Šis sujungimas leidžia signalams greitai judėti per FPGA, užtikrinant greitųjų duomenų apdorojimo ir patikimus ryšio kelius.

EPF8820AQC208-4 specifikacijos

Tipas	Parametras
Gamintojas	Altera/intel
Serija	„Flex 8000“
Pakuotė	Dėklas
Dalies būsena	Pasenęs
Laboratorijų/CLB skaičius	84
Loginių elementų/ląstelių skaičius	672
I/O skaičius	152
Vartų skaičius	8000
Įtampa - tiekimas	4,75 V ~ 5,25 V.
Montavimo tipas	Paviršiaus laikiklis
Darbinė temperatūra	0 ° C ~ 70 ° C (TA)
Paketas / atvejis	208-BFQFP
Tiekėjo įrenginių paketas	208-PQFP (28x28)
Bazinis produkto numeris	EPF8820

EPF8820AQC208-4 programos

Dirbtinis intelektas (AI)

FPGA naudojama AI, siekiant pagreitinti mašinų mokymosi algoritmus ir įgalinant efektyvų neuroninio tinklo įgyvendinimą.Jos gebėjimas greitai pertvarkyti leidžia prisitaikyti prie skirtingų AI modelių ir užduočių, todėl jis yra vertingas komponentas kuriant reaguojančias AI programas.

5G technologija

5G ryšiuose „EPF8820AQC208-4“ patikimos apdorojimo galimybės puikiai tinka valdyti sudėtingus protokolus ir tvarkyti didelius duomenų kiekius.Dėl to jis yra idealus bazinėse stotyse ir tinklo infrastruktūrai, kurioms reikalingas greitas duomenų apdorojimas ir našumas.

Debesų kompiuterija

FPGA naudojama debesų kompiuterijos aplinkoje, kad padidintų duomenų apdorojimo greitį ir pagerintų darbo krūvio efektyvumą.Dėl universalumo tvarkant lygiagrečias užduotis jis yra puikus pasirinkimas pagreitinant debesies programas ir paslaugas.

Belaidė technologija

Tai yra neatsiejama belaidžių ryšių sistemų, palaikančių įvairias technologijas nuo „Wi-Fi“ iki pažangių korinių tinklų.FPGA gebėjimas tuo pačiu metu apdoroti kelis komunikacijos protokolus leidžia jam sukurti ir patobulinti belaidžius įrenginius.

Pramoninė kontrolė

Pramoninėje aplinkoje EPF8820AQC208-4 naudojamas automatizavimo sistemose, kur svarbu tikslumas ir patikimumas.Tai palengvina pramoninių procesų kontrolę ir stebėjimą, prisidedant prie padidėjusio efektyvumo ir saugos gamybos aplinkoje.

Daiktų internetas (IoT)

FPGA vaidina svarbų vaidmenį IoT infrastruktūrose apdorodama ir analizuodama duomenis iš daugybės jutiklių ir įrenginių.Ši galimybė yra svarbiausia norint įgalinti išmaniuosius miestus, išmaniuosius namus ir kitas IoT programas, kai reikalingi greitas sprendimų priėmimas pagal jutiklių duomenis.

Medicinos įranga

Medicinos srityje EPF8820AQC208-4 padidina diagnostikos ir vaizdo gavimo įrangos galimybes, taip pat pacientų stebėjimo sistemas.Jo apdorojimo galia užtikrina greitą ir tikslią medicininės diagnostikos ir gydymo analizę.

EPF8820AQC208-4 Panašios dalys

• EPF8820AQC208-2

• EPF8820AQC160-4

• EPF8820ATC144-3

EPF8820AQC208-4 Privalumai

Lygiagrečios apdorojimo galimybės

EPF8820AQC208-4 išsiskiria aplinkoje, kuriai reikalingos vienu metu kelios operacijos dėl jo būdingos lygiagrečios apdorojimo architektūros.Ši galimybė leidžia jam aplenkti tradicinius mikrovaldiklius ir procesorius, kurie užduotis tvarko paeiliui, todėl jis yra idealus programoms, tokioms kaip vaizdo apdorojimas, sudėtingas duomenų manipuliavimas ir sistemos stebėjimas.

Aparatūros pertvarkymas

Vienas iš FPGA išsiskyrimo yra jo sugebėjimas būti pertvarkytas po diegimo.Šis pertvarkingumas reiškia, kad galite atnaujinti įrenginio funkcionalumą ir prisitaikyti prie naujų standartų ar protokolų, nereikia pakeisti aparatinės įrangos.Šis lankstumas yra vertingas pramonės šakose, kur technologinė pažanga yra greita ir dažna, leidžianti suteikti ilgalaikį prietaisų naudingumą ir apsaugą investicijose.

Konkrečių programų pritaikymas

Įrenginys leidžia giliai pritaikyti, kad atitiktų tikslius vartotojo ar programos specifinius reikalavimus.Galite užprogramuoti FPGA, kad atliktumėte specializuotas logines funkcijas, optimizuodami įrenginį konkrečioms užduotims, o tai savo ruožtu padidina našumą ir efektyvumą.Šis pritaikymo lygis yra privalumas pritaikytose ir nišinėse programose, kai nepriekaištingos sprendimai yra nepakankami.

Greitas prototipų kūrimas ir plėtra

EPF8820AQC208-4 palaiko greitą prototipų kūrimą, leidžiantį greitai pakartoti ir greitai patikslinti savo dizainą.Ši greita vystymosi galimybė sumažina naujų produktų laiką iki rinkos ir leidžia įmonėms greičiau reaguoti į rinkos poreikius ar technologinius pokyčius.Tai pranašumas konkurencinguose sektoriuose, kur pirmasis gali apibrėžti rinkos lyderystę.

Kelių funkcijų integracija

Turėdamas didelę loginę talpą ir daugybę I/O parinkčių, FPGA gali integruoti kelias funkcijas į vieną lustą.Ši integracija sumažina kelių skirtingų komponentų poreikį, supaprastina dizainą, sumažina aparatūros pėdsaką ir gali sumažinti išlaidas.Tokia integracija yra naudinga kuriant kompaktiškesnius ir efektyvesnius elektroninius prietaisus, ypač elektronikos ir įterptosiose sistemose.

EPF8820AQC208-4 Programavimo veiksmai

1. Dizaino įrašas: Šis žingsnis apima loginių grandinių ir sistemos funkcijų, kurias įgyvendins FPGA, apibrėžimą.Galite naudoti įvairius metodus, tokius kaip schematinis fiksavimas, aparatinės įrangos aprašymo kalbos, tokios kaip AHDL, VHDL ar „Verilog“, ir „Waveform“ redagavimas.„Altera“ „Max+Plus II“ plėtros programinė įranga teikia visų šių metodų įrankius, palengvinančius jūsų dizaino įvedimą ir organizavimą.

2. Kompiliacija ir sintezė: Įvedus dizainą, jį reikia sudaryti ir susintetinti.Šis procesas apima aukšto lygio dizaino pavertimas tokiu formatu, kuris susilieja į FPGA fizinį loginių blokų masyvą ir maršruto parinkimo architektūrą.Sintezės įrankis, esantis „Max+Plus II“, patikrina logines klaidas, optimizuoja greičio ir ploto dizainą ir paruošia jį fiziniam įgyvendinimui FPGA.

3. Modeliavimo ir laiko analizė: Prieš fiziškai programuojant FPGA, svarbu modeliuoti dizainą, kad jis elgtųsi taip, kaip tikėtasi.Modeliavimas padeda patikrinti funkcinį teisingumą ir laiko analizę, kuri užtikrina, kad visos FPGA operacijos atitiktų nurodytus laiko apribojimus.Šis žingsnis padeda nustatyti ir nustatyti klaidas prieš konfigūraciją, sutaupant laiko ir išteklių, susijusių su po konfigūracijos derinimu.

4. Konfigūracijos duomenų generavimas: Kai dizainas bus patikrintas ir paruoštas, kitas žingsnis yra generuoti konfigūracijos duomenis.Šie duomenys yra dvejetainis failas, kuriame yra visa informacija, reikalinga konfigūruoti FPGA loginius blokus ir jungtis pagal dizainą.Šį failą sukuria kūrimo programinė įranga ir jis naudojamas FPGA programavimui.

5. Įrenginio konfigūracija : Kai bus paruošti konfigūracijos duomenys, EPF8820AQC208-4 FPGA galima užprogramuoti naudojant įvairius metodus, tinkančius skirtingiems sistemos reikalavimams.Aktyvi nuosekli (AS) konfigūracija leidžia FPGA valdyti procesą, tiesiogiai prisijungdamas prie nuoseklios konfigūracijos įrenginio.Kaip alternatyva, naudojant „Active Parallel“ aukštyn/žemyn (APU/APD) metodą, FPGA įkelia duomenis iš lygiagretaus konfigūracijos įrenginio, aktyviai valdydamas duomenų srautą.Paprastesnėms sąrankoms parinktis pasyvioji serijinė (PS) leidžia išoriniam valdikliui nusiųsti serijinius duomenis tiesiai į FPGA be jos intervencijos į valdymo procesą.Galiausiai pasyvusis lygiagretus sinchroninis/asinchroninis (PPS/PPA) metodas naudoja lygiagrečią duomenų magistralę, kontroliuojamą išorinio valdiklio, norėdamas programuoti FPGA.Konfigūracijos schemos parinkimą pirmiausia lemia konkretūs programų poreikiai ir sistemos architektūroje esantys ištekliai, užtikrinant lankstumą ir pritaikomumą FPGA diegimo srityje.

7. Sistemos pertvarkymas: Ši funkcija leidžia perprogramuoti FPGA, kol ji vis dar veikia sistemoje.Tai naudinga programoms, kurioms reikalingi atnaujinimai be prastovų ar sistemoms, kurios turi prisitaikyti prie naujų funkcijų be aparatinės įrangos pakeitimų.Tai apima iš dalies arba visiškai pertvarkyti FPGA, įkeliant naujus konfigūracijos duomenis, išlaikant sistemą aktyvią.

EPF8820AQC208-4 Pakuotės matmenys

• Paketo tipas: 208 kontaktų PQFP (plastikinė keturratis plokščia pakuotė)

• Pakuotės dydis: 28 mm x 28 mm

• Montavimo tipas: Paviršiaus laikiklis

EPF8820AQC208-4 Gamintojas

EPF8820AQC208-4 gamina „Intel“, įsigijęs „Altera Corporation“ 2015 m. „Altera“ iš pradžių sukūrė kaip „Flex 8000 FPGA“ serijos dalį, šis įrenginys atspindi „Altera“ palikimą gaminant lankstus, didelio tankio programuojamus loginius įrenginius, pritaikytus pritaikytoms skaitmeniniams dizainams.Po įsigijimo „Intel“ integravo „Altera“ produktų linijas į savo programuojamų sprendimų grupę, užtikrinant nuolatinę „FPGA Technologies“ palaikymą ir tobulinimą pagal „Intel“ prekės ženklą.Dėl to EPF8820AQC208-4 dabar oficialiai pripažįstamas kaip „Intel FPGA“ produktas, nors jis išlaiko savo originalų „Altera“ dalies numerį.

Išvada

EPF8820AQC208-4 išsiskiria kaip lankstus ir galingas sprendimas šiuolaikinėms skaitmeninėms sistemoms, reikalaujančioms greitųjų apdorojimo, sistemos lygio integracijos ir lauko pertvarkymo.Remiantis „Intel“ „Legacy“ ir „Altera“ dizaino kompetencija, jis palaiko įvairias programas, pradedant mašinų mokymuisi ir baigiant belaidžiu ryšiu ir pramonine automatizavimu.Šis vadovas suteikia įžvalgos apie visų FPGA galimybių panaudojimą, nesvarbu, ar tai prototipų kūrimas, ar mastelio keitimas, ar optimizuoti pažangias skaitmenines darbo eigas.

Duomenų lapas PDF

EPF8820AQC208-4 duomenų lapai:

„Flex 8000.pdf“
