GC5330IZEV Skaitmeninio signalo procesorius: funkcijos, programos, alternatyvos ir specifikacijos

Šis vadovas yra apie „GC5330izeV“ - intelektualų skaitmeninį mikroschemą, padedantį belaidžio ryšio sistemoms geriau veikti.Jis naudojamas tokiuose dalykuose kaip ląstelių bokštai, belaidžiai kartotuvai ir bandymo įranga.„GC5330izeV“ gali valdyti daugybę belaidžių signalų ir padėti pagerinti greitį, sumažinti triukšmą ir padaryti signalus aiškesnius.Šiame vadove sužinosite, ką daro ši lustas, kaip ji veikia ir kur naudojama.

Katalogas

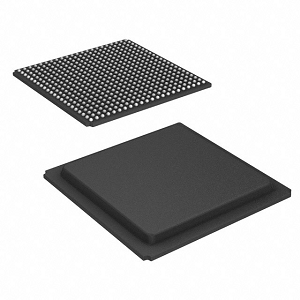

GC5330izeV apžvalga

GC5330IZEV yra modernus plačiajuosčio ryšio perdavimo-receive skaitmeninio signalo procesorius (DSP), sukurtas specialiai pažangioms belaidžio ryšio sistemoms.Šis DSP palaiko įvairius standartus, tokius kaip CDMA, GSM, TD-SCDMA, W-CDMA ir WIMAX, todėl tai yra labai universali įvairioms ryšių infrastruktūroms.Jame yra 484 kamuolių tinklelio masyvo (BGA) pakuotė, tinkanti pritvirtinti prie „Surface Mount“ technologijos pritaikymo, užtikrinant sklandų integraciją į šiuolaikinius elektroninius mazgus.Dalis platesnės „GC5330“ šeimos, „GC5330izeV“ dalijasi bendrą pagrindinę architektūrą su savo broliais ir seserimis, kuriomis siekiama optimizuoti plačiajuosčio ryšio perdavimo operacijų našumą ir efektyvumą.

Jei norite užfiksuoti patikimą DSP savo sistemoms, dabar yra puikus laikas galvoti apie „GC5330IZEV“ masinio užsakymo pateikimą.

GC5330IZEV CAD modeliai

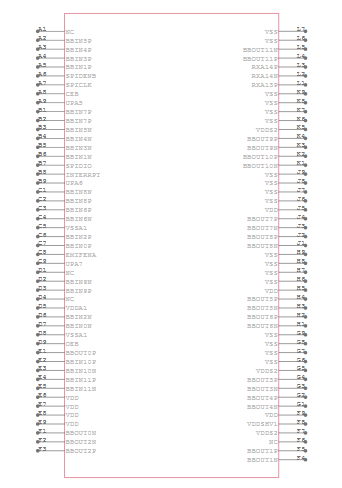

GC5330izev simbolis

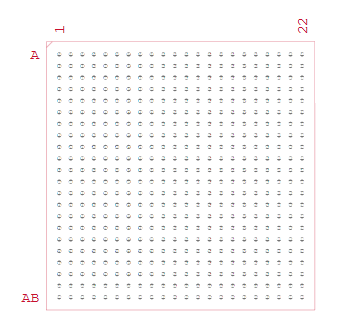

GC5330IZEV pėdsakas

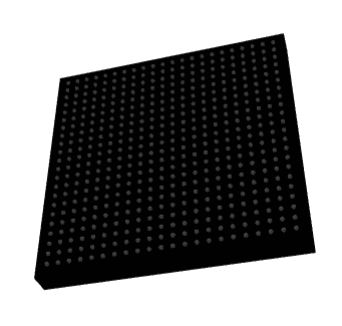

GC5330IZEV 3D modelis

GC5330izev funkcijos

• Integruotas perdavimas ir gaukite skaitmeninį IF sprendimą: DSP apima integruotą skaitmeninį „UpConverter“ (DUC) ir „Digital DownConverter“ (DDC) funkcijos.Ši integracija supaprastina signalo apdorojimo grandinę, sujungdama kelias funkcijas į vieną kompaktišką sprendimą, taip sumažinant sistemos sudėtingumą ir dydį.

• Kelių kanalų palaikymas: „GC5330IZEV“ palaiko iki 4 perdavimo (TX) ir 8 priėmimo (RX) kanalus.Ši funkcija leidžia tvarkyti sudėtingas daugialypės terpės sistemas, kurios puikiai tinka šiuolaikinėms belaidžio ryšio technologijoms, kurioms reikalingas didelis duomenų pralaidumas ir padidėjęs signalo vientisumas.

• Perduoti kelio funkcijas: Pagrindinės funkcijos GC5330IZEV perdavimo kelyje apima „Crest Factor“ sumažinimą (CFR), skaitmeninį prederio (DPD) ir perdavimo išlyginimą.Šias savybes reikia pagerinti signalo kokybę ir tiesiškumą, o tai savo ruožtu padidina bendrą ryšių sistemų efektyvumą ir našumą.

• Sinchronizacijos galimybės: Įrenginyje yra du LVDS įvesties sinchronizacijos (sinchronizavimo ir sinchronizavimo) ir vienas LVDS išvesties sinchronizavimas.Šios sinchronizacijos galimybės užtikrina tikslų laiko suderinimą keliuose sistemos įrenginiuose, kad būtų išlaikytas vientisumas ir suderinamumas duomenų perdavimo metu.

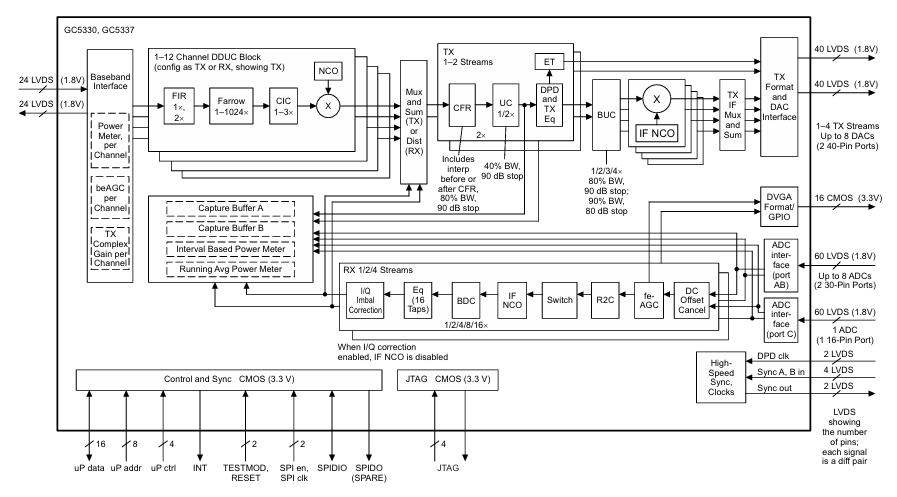

GC5330IZEV BLOCK DIAGRAM

GC5330/GC5337 blokinė schema iliustruoja aukštos kokybės skaitmeninio perdavimo sprendimą, skirtą bazinių stoties sistemoms.Tai prasideda a Bazinės juostos sąsaja, gaudami iki 24 LVD diferencialinių porų, esančių 1,8 V, kurios į lustą perduoda skaitmeninio bazinės juostos duomenis.Ši sąsaja apima kanalo galios matuoklius ir AGC (Automatinis padidėjimo valdymas) užtikrinti optimalų signalo lygį. „Digital Down/Up Converter“ (DDUC) blokas yra konfigūruojama arba perduoti (Tx), arba gauti (RX) ir palaiko iki 12 kanalų.Jis apdoroja bazinės juostos signalą per kelis filtravimo etapus, tokius kaip FIR, Farrow ir CIC, kad būtų galima sureguliuoti mėginių greitį ir pritaikyti interpoliaciją ar dešimtainę.Neprivaloma Skaitmeniškai valdomas osciliatorius (NCO) taip pat įtrauktas į dažnio vertimą.Kai filtruojamas ir kondicionuojamas, signalas patenka į TX kelią, kur jį toliau interpoliuoja CFR („Crest Factor“ sumažinimas) ir DPD (skaitmeninio priešdeguliacijos) blokai.Šie komponentai optimizuoja signalo dinaminį diapazoną ir tiesia jį, kad būtų galima efektyviai perduoti.ET (vokų sekimas) ir BUC (blokuoja keitiklį) elementai paruošti signalą aukšto dažnio moduliacijai.IF NCO etapas perjungia signalą į tarpinį dažnį, kol jis siunčiamas į TX formatą ir DAC sąsają, kuri išleidžia iki 4 Tx srautų į 8 DAC per 40 LVDS linijų.

Gavimo pusėje sistema fiksuoja greitaeigių ADC duomenis per 60 LVDS eilučių.Duomenys apdorojami per DC poslinkio atšaukimą, Fe-AGC, jungiklį ir, jei NCO blokuoja.Tada jis eina į R2C ir BDC, pereinant per išlyginimą ir pasirinktinai I/Q disbalanso korekciją, prieš galutinį gaudymą ir galios matavimą.Šis procesas palaiko lanksčią pralaidumą ir dešimtainės dešimtinės.Diagramos apačioje parodytos kelios valdymo ir sinchronizacijos sąsajos.Tai apima komandų ir duomenų įvesties mikroprocesorines sąsajas, JTAG bandymams ir derinimui bei SPI konfigūracijai.Didelės spartos laikrodžiai ir sinchronizacijos signalai užtikrina tikslų laiko nustatymą tarp įvesties, apdorojimo ir išvesties blokų.Apskritai, GC5330/GC5337 architektūra yra optimizuota didelio efektyvumo skaitmeniniam perdavimui su lanksčiu konfigūravimu įvairiems belaidžio ryšio standartams.

GC5330izeV specifikacijos

Tipas	Parametras
Gamintojas	Teksaso instrumentai
Pakuotė	Masė
Dalies būsena	Pasenęs
Funkcija	Skaitmeninio signalo procesorius
RF tipas	CDMA, GSM, TD-SCDMA, W-CDMA, WIMAX
Montavimo tipas	Paviršiaus laikiklis
Paketas / atvejis	484-BGA
Tiekėjo įrenginių paketas	484-BGA
Bazinis produkto numeris	GC5330

GC5330IZEV programos

Belaidžio ryšio sistemos

„GC5330IZEV“ yra skirtas tvarkyti pažangias belaidžio ryšio protokolus, tokius kaip CDMA, GSM, TD-SCDMA, W-CDMA ir WIMAX.Tai daro jį idealiu DSP naudojimu šiuolaikinėse bazinėse stotyse ir belaidžio ryšio infrastruktūroje.Jo integruotos skaitmeninės pakopos ir žemyn konvertavimo funkcijos kartu su keliomis kanalo palaikymais leidžia efektyviai valdyti plačiajuosčio ryšio RF signalo apdorojimą.Įrenginys pagerina belaidžių ryšių sistemų našumą, nes sumažina reikiamų išorinių komponentų skaičių ir siūlo aukštesnį signalo vientisumą.

Belaidžiai kartotuvai

Belaidžio kartotuvo programose GC5330IZEV yra tiltas tarp priėmimo ir perdavimo grandinių.Tai teikia skaitmeninį filtravimą, įeinančių signalų kaupimąsi ir išeinančių signalų padidėjimą.Tai leidžia kartotuvams perduoti ryšio signalus didesniais atstumais be iškraipymų.Įtraukus tokias funkcijas kaip „Crest Factor“ ir skaitmeninis predistūras, jis taip pat labai tinka perdavimo kokybei palaikyti sustiprintuose keliuose.

Bandymo ir matavimo įranga

„GC5330IZEV“ yra vertinga bandymo ir matavimo įrangoje.Jo plačiajuosčio ryšio apdorojimo galimybės ir lankstus kanalų tvarkymas leidžia imituoti, apdoroti ir analizuoti signalus įvairiuose belaidžio ryšio protokoluose.Didelio sinchronizacijos tikslumo ir pažangių signalo kondicionavimo ypatybės padeda užtikrinti patikimus ir pakartojamus matavimus laboratorijos ir lauko bandymo aplinkoje.

Radijas nuo taško iki taško

„GC5330IZEV“ yra tinkamai pritaikytas naudoti mikrobangų krosnelės ir milimetro bangų radijo ryšiuose.Tokiose sistemose dideliam duomenų perdavimo perdavimui ir priėmimui reikia DSP, galinčių tvarkyti plačią pralaidumą ir tvirtą sinchronizaciją.Šis prietaisas palaiko tuos poreikius efektyviu skaitmeniniu apdorojimu, įgalindamas patikimą ryšį fiksuotoje belaidėje prieigoje, atgalinio tinklo tinkluose ar specialiose pramoninėse nuorodose.

GC5330IZEV Panašios dalys

• GC5318IZIJA

• MAX2090ETP+T.

• GC5328izer

GC5330izeV pranašumai

Padidėjęs galios stiprintuvo efektyvumas

„GC5330IZEV“ siūlo bendro sistemos efektyvumo pagerėjimą, įtraukiant „CREST Factor“ sumažinimą (CFR) ir skaitmeninį predimotravimą (DPD).Šios technologijos veikia kartu, kad sumažintų RF signalų smailės iki vidutinio santykį (PAR) ir ištaisytų galios stiprintuvų netiesiškumą.Dėl to stiprintuvai veikia efektyviau, sumažindami energijos suvartojimą ir šilumos generavimą.Tai lemia sistemos operatorių taupymą ir pratęsia RF komponentų veiklos eksploatavimo laiką.

Lanksčia sistemos integracija

Dėl palaikymo įvairioms MIMO konfigūracijoms, tokioms kaip 2 × 2, 4 × 4 ar net 4 × 8, ir suderinamumą su keliais belaidžiais standartais, tokiais kaip GSM, CDMA, TD-SCDMA, W-CDMA ir WIMAX, GC5330izeV yra neįtikėtinai universali.Galite naudoti vieną platformą įvairiuose ryšių infrastruktūros tipuose, sumažindami plėtros sudėtingumą, laiką iki rinkos ir poreikį valdyti kelis DSP sprendimus skirtinguose tinkluose.

Sumažintas komponentų skaičius ir išlaidos

Integruojant kelias apdorojimo funkcijas, tokias kaip skaitmeninis pakilimas, žemyn konversija ir perduodant išlyginimą į vieną įrenginį, „GC5330IZEV“ sumažina išorinių atraminių komponentų poreikį.Tai ne tik supaprastina PCB išdėstymą, bet ir sumažina medžiagų (BOM) išlaidas ir sistemos pėdsaką.Galutinis rezultatas yra kompaktiškesnis, ekonomiškai efektyvus dizainas, kurį lengviau gaminti ir prižiūrėti.

Patobulinta signalo kokybė ir patikimumas

Naudodamas integruotą išplėstinį signalo apdorojimą, tokį kaip CFR, DPD ir perdavimo išlyginimas, GC5330izeV padidina signalo aiškumą ir sumažina gretimo kanalo nutekėjimą.Tai lemia tvirtesnį ir trikdžiams atsparų ryšių kanalą, užtikrinant, kad vartotojai gautų nuoseklų ir aukštos kokybės perdavimą net tankioje RF aplinkoje ar didelių duomenų scenarijuose.

GC5330izeV programavimo veiksmai

1. Sąsajos pasirinkimas: Pradinis „GC5330izeV“ programavimo žingsnis apima tinkamos ryšio sąsajos pasirinkimą.Šis įrenginys palaiko ir mikroprocesoriaus vieneto (MPU) sąsają, ir serijinę periferinę sąsają (SPI).Pasirinkimas priklauso nuo sistemos architektūros ir duomenų valdymo reikalavimų. SPI sąsaja tampa aktyvi tik tada, kai „Emifena“ (išorinė atminties sąsaja įgalina) PIN kodas yra nustatytas žemai.Prieš pradedant ryšį, turite įsitikinti, kad teisinga aparatūros konfigūracija yra nustatyta.Šis sprendimas nustato, kaip valdymo komandos, konfigūracijos duomenys ir būsenos informacija keičiasi tarp pagrindinio valdiklio ir GC5330.

2. Laikrodžio konfigūracija: Kai sąsaja bus sukurta, kitas žingsnis yra konfigūruoti laikrodžio signalus.„GC5330IZEV“ veikia naudojant du pagrindinius laikrodžius: skaitmeninį išankstinio distoravimo laikrodį (DPDCLK) ir bazinės juostos laikrodį (BBCLK).Šie laikrodžiai skatina vidinį duomenų apdorojimo vamzdyną.DPDCLK palaiko dažnius iki 310 MHz, o BBCLK palaiko iki 290 MHz.Abu turi būti tiksliai sukonfigūruoti taip, kad atitiktų numatomo belaidžio ryšio standarto pralaidumo ir laiko reikalavimus.Tinkama šių laikrodžio domenų sinchronizacija užtikrina, kad signalo apdorojimo etapai, tokie kaip filtravimas, interpoliacija ir Maišymo funkcija patikimai ir specifikacijoje.

3. Sinchronizacija: Sinchronizacija yra svarbi atliekant laiką suderintą įvairių modulių veikimą GC5330IZEV.Lustas pateikia įvesties sinchronizavimo signalus „Synca“ ir „SyncB“, taip pat išvesties sinchronizacijos signalo sinchronizaciją.Šie signalai naudojami suderinti vidinius įvykius, tokius kaip galios matavimas, signalo fiksavimas ar DPD atnaujinimas.Daugialypėje ar daugiakanalioje sistemose išorinės aparatūros ar bazinės juostos procesoriai turi koordinuoti sinchronizavimo impulsus, kad užtikrintų nuoseklius apdorojimo langus.Programuodami sinchronizavimo valdymo registrus, galite pritaikyti, kaip ir kada vyksta sinchronizacijos sukėlėjai, užtikrindami stabilų veikimą net esant dinaminėms sistemos sąlygoms.

4. Duomenų formatavimas : „GC5330IZEV“ siūlo lanksčias duomenų formatavimo parinktis tiek jo perdavimo, tiek priėmimo keliams.Turite sukonfigūruoti bazinės juostos įvesties formatą perdavimui ir bazinės juostos išvesties formatavimui registratūrai.Tai apima tinkamo duomenų pločio ir formatų, tokių kaip nuosekliai, baitų paralelinė ar „Nibble-Parallel“ režimai, pasirinkimas.Teisingas duomenų formatavimas užtikrina suderinamumą su bazinės juostos procesoriumi arba FPGA tvarkant skaitmeninius I/Q srautus.Programuojamos įrėminimo parinktys leidžia pritaikyti suderinimo žymenis ir duomenų kapsulę sistemoms, kurios naudoja sudėtingas rėmelių struktūras arba naudoja dinaminius sprogimo transmisijas.

5. DUC ir DDC konfigūracija: Pagrindinė „GC5330izeV“ funkcija yra jo skaitmeninio padidėjimo (DUC) ir „DownConverssion“ (DDC) galimybė.Šie blokai yra sukonfigūruoti taip, kad būtų galima valdyti signalo interpoliaciją, iššifravimą, filtravimą ir dažnio vertimą.Iš perdavimo pusės DUC padidina imties greitį ir perduoda signalą į norimą dažnių juostą, paruoštą RF konversijai.Gavimo pusėje DDC sumažina imties greitį ir filtruoja nepageidaujamus dažnio komponentus.Tinkami DUC ir DDC parametrai yra tinkami optimizuoti signalo ištikimybę, sumažinti slapyvardį ir užtikrinti efektyvų pralaidumo naudojimą.Konfigūracijos parametrai apima interpoliacijos/dešimtainio greičio, filtro koeficientus ir maišytuvo nustatymus.

6. Įgijimo valdymas: Automatinis stiprinimo valdymas (AGC) GC5330IZEV yra padalintas į dvi pagrindines sritis: priekinę AGC (FEAGC) ir AGC galinį AGC (BEAGC).Šie blokai padeda išlaikyti optimalų signalo lygį, nes signalai juda per apdorojimo grandinę.„FeAGC“ pirmiausia susijęs su gaunamo signalo lygiu, pakoreguodamas padidėjimą, kad būtų išvengta prisotinimo ar kirpimo.BEAGC daugiausia dėmesio skiria perdirbtam signalui, užtikrinant, kad jis išliks numatomuose dinaminiuose diapazonuose vėlesnėms skaitmeninėms operacijoms.Turite užprogramuoti AGC slenksčius, pulti/skilimo greitį ir gauti veiksmus, kad būtų galima tvarkyti įvairias signalo sąlygas, tokias kaip išblukimas, trukdžiai ar signalo galios pokyčiai.

7. Galios matavimas ir aliarmo sąranka: „GC5330izeV“ apima programuojamus galios matavimo įrenginius, galinčius stebėti signalo lygius.Šie skaitikliai padeda nustatyti tokius anomalijas kaip galios viršįtampiai, lašai ar išmetimo išmetimas.Programuojamus aliarmus galima sukonfigūruoti taip, kad suaktyvintų iš anksto nustatytus slenksčius, įgalinant apsauginius ar taisomuosius veiksmus, tokius kaip padidėjimo koregavimas ar klaidų signalizavimas.Turite sukonfigūruoti matavimo blokus nustatydami elektros langų dydžius, slenksčio lygius ir filtrų nustatymus.Ši funkcionalumas yra svarbus sistemose, kurioms reikalingas didelis patikimumas, pavyzdžiui, bazinės stotys, kurioms reikalingas reguliavimo laikymasis ir veiklos sauga.

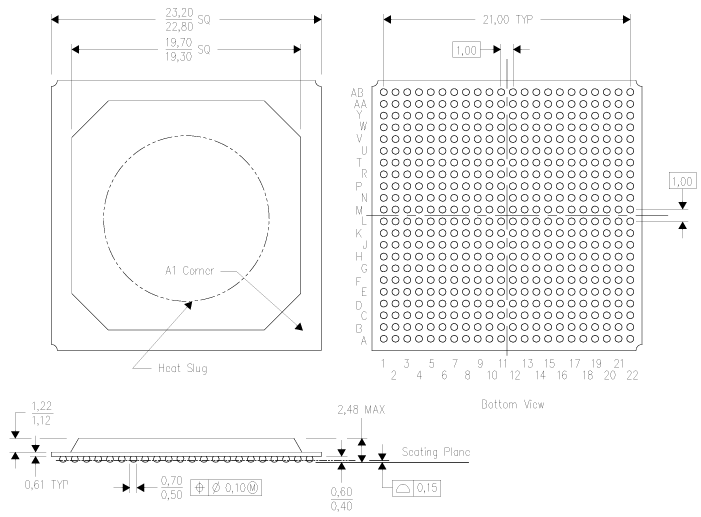

GC5330IZEV pakuotės matmenys

Pakuotės matmenys

Parametras	Matmuo (mm)
Kūno dydis (bendras)	22.80 - 23.20
Substrato dydis (vidinis kvadratas)	19.30 - 19.70
Rutulio žingsnis (tipiškas)	1
Rutulių skaičius	22 × AB (tinklelio masyvas)
Pakuotės aukštis (korpusas)	1.12 - 1.22
Maksimalus paketo aukštis (bendras)	2.48
Rutulio skersmuo	0,50 - 0,70
Rutulio aukštis virš sėdimojo lėktuvo	0,40 - 0,60
Rutulio skersmens tolerancija	± 0,10
Rutulio atsiskyrimas (sėdimųjų vietų lėktuvas)	0,15

Paketo kontūras

GC5330IZEV Gamintojas

GC5330IZEV gamina Teksaso instrumentai, visame pasaulyje žinomas analoginio ir įterptojo apdorojimo puslaidininkių projektavimo ir gamybos lyderis.Pagrindinė būstinė Dalase, Teksaso, Teksaso instrumentuose (TI) turi ilgalaikę naujovių ir patikimumo reputaciją elektronikos pramonėje, aptarnaujančioje įvairius sektorius, įskaitant automobilių, pramonės, komunikacijos ir vartotojų elektroniką.TI yra žinomas dėl tvirto aukšto našumo integruotų grandinių portfelio, o GC5330IZEV pavyzdys yra įmonės patirtis teikiant sudėtingus skaitmeninio radijo sprendimus.Daugiausia dėmesio skiriant kylančių komunikacijos standartų kokybei, masteliui ir palaikymui, Teksaso instrumentai užtikrina, kad tokie komponentai kaip „GC5330IZEV“ atitiktų reikalaujančius šiuolaikinių RF ir bazinės juostos apdorojimo programų reikalavimus.

Išvada

„GC5330IZEV“ išsiskiria kaip aukštos kokybės DSP sprendimas, sukurtas siekiant patenkinti griežtus naujos kartos belaidės infrastruktūros reikalavimus.Dėl lanksčios kanalo palaikymo, integruotų apdorojimo blokų ir tvirtos sinchronizacijos jis idealiai padidina sistemos sudėtingumą, pagerina galios stiprintuvo efektyvumą ir padidina signalo ištikimybę.Remiantis „Texas Instruments“ patikimumo ir inovacijų reputacija, „GC5330IZEV“ yra pasirinkimas, kurio tikslas-sukurti keičiamas ir efektyvias RF sistemas su minimaliomis komponentų pridėtinėmis išlaidomis.
