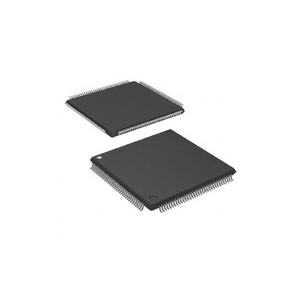

EPM7256AETC144-10N CPLD: duomenų lapas, specifikacijos, programos ir programavimo vadovas

EPM7256AETC144-10N yra programuojamas loginis įrenginys (CPLD) iš „Intel's Max® 7000A“ serijos.Ši lustas yra skirtas greitam našumui, veikiančiam iki 172,4 MHz dažniu, kai delsimas 10 ns.Šis vadovas paaiškina viską apie šį CPLD, įskaitant jo ypatybes, specifikacijas, naudoja, kaip jį užprogramuoti ir PIN kodo išdėstymą.Jei jums reikia patikimo, programuojamo lusto skaitmeninėms grandinėms, šis straipsnis padės suprasti, kaip jis veikia.

Katalogas

EPM7256AETC144-10N Aprašymas

EPM7256AETC144-10N yra aukštos kokybės CPLD iš „Intel's Max® 7000A“ serijos, pritaikytos reikalaujančioms loginės integracijos užduotims.Šis prietaisas gali pasigirti 256 makrokeliais ir maždaug 5000 tinkamų vartų, o tai palengvina didelę dizaino lankstumą ir naudingumą sudėtingoje skaitmeninėje aplinkoje.Veikia maksimaliu 172,4 MHz dažniu, o sklidimo uždelsimas yra tik 5,5 ns, jis yra sukurtas greitam veikimui.Sukurtas su 3,3 V darbine įtampa ir supakuota į kompaktišką 144 kontaktų ploną keturių plokščią pakuotę (TQFP), EPM7256AETC144-10N palaiko patikimus loginio projektavimo reikalavimus.EPM7256AETC144-10N naudoja EEPROM pagrįstą nestabilią konfigūracijos atmintį, leidžiančią nuolat saugoti programavimo duomenis.Ši funkcija, kartu su sistemos programavimu, naudojant JTAG sąsają, leidžia lengvai atnaujinti ir perprogramuoti lauke, sustiprinti ilgalaikį naudojimą, nereikia fizinio pertvarkymo ar pakeitimo.

Užtikrinkite savo projektus patikima, lauko patikrinta technologija, šiandien su mumis pateikdami savo masinį užsakymą EPM7256AETC144-10N ir užtikrindami, kad turite tvirtą CPLD sprendimą.

EPM7256AETC144-10N CAD modeliai

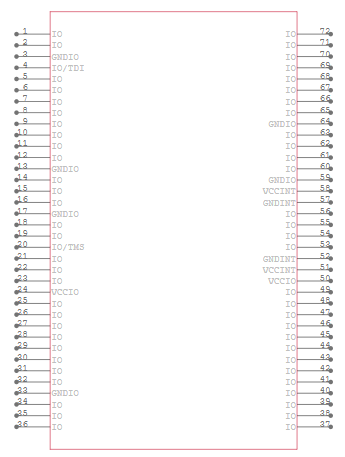

EPM7256AETC144-10N simbolis

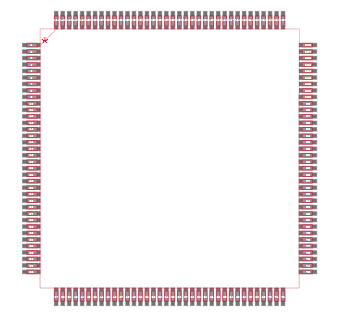

EPM7256AETC144-10N pėdsakų

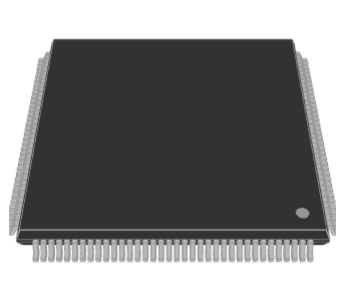

EPM7256AETC144-10N 3D modelis

EPM7256AETC144-10N funkcijos

Macrocells:Šiame įrenginyje yra 256 makrokeliai.„MacroCells“ yra konfigūruojami loginiai komponentai, leidžiantys CPLD atlikti įvairias logines funkcijas.

Naudojami vartai:Tai suteikia maždaug 5000 naudojamų vartų.Tai reiškia lygiavertį pagrindinių loginių vartų kiekį (pavyzdžiui, ir, arba ne), kuriuos galima sukonfigūruoti įrenginyje.

I/o kaiščiai:CPLD turi 120 įvesties/išvesties kaiščius, kurie leidžia plačiai sąsajoms su kitomis vartotojo elektroninio dizaino dalimis.

Dauginimo vėlavimas (TPD):Maksimalus sklidimo uždelsimas yra 10 nanosekundžių, nustatant, kaip greitai CPLD gali apdoroti įvesties signalus ir gaminti išvestis.

Veikimo dažnis:Jis gali veikti iki 95,2 MHz dažnių, o tai apibrėžia greitį, kuriuo įrenginys gali vykdyti logines operacijas.

Tiekimo įtampa:Prietaisas veikia esant 3,3 V maitinimo įtampai, suderinant su įprastais žemos įtampos skaitmeninės logikos lygiais.

Paketas:Jis yra 144 kontaktų plonoje keturių plokščioje pakuotėje (TQFP)-kompaktiško paketo tipo, kuris yra palankus norint sumažinti erdvę, reikalingą spausdintų grandinių plokštėse.

Veikimo temperatūros diapazonas:Darbinės temperatūros diapazonas yra nuo 0 ° C iki 70 ° C, užtikrinant patikimą našumą plačiomis aplinkos sąlygomis.

Sistemos programavimas:CPLD palaiko programinę sistemą per IEEE STD.1149.1 Jungtinės bandymo veiksmų grupės (JTAG) sąsaja, leidžianti programuoti ir perprogramuoti loginį įrenginį galutinėje aparatūros konfigūracijoje.

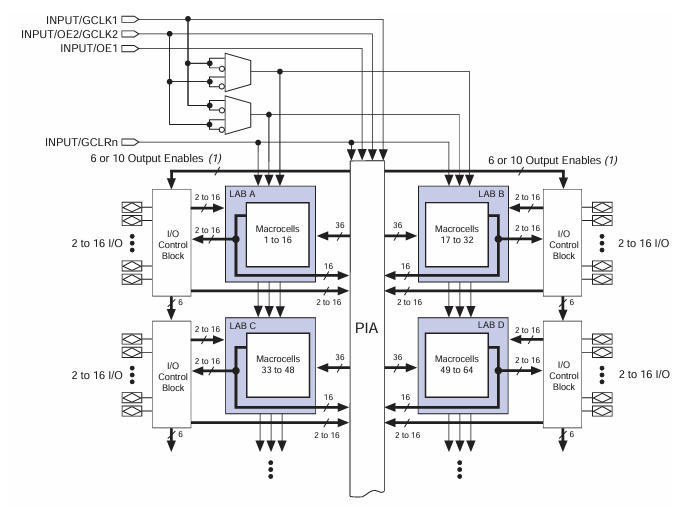

EPM7256AETC144-10N BLOCK DIAGRAMA

EPM7256AETC144-10N yra a Sudėtingas programuojamas loginis įrenginys (CPLD) su keturiais Logikos masyvo blokai (laboratorijos) , kiekviename iš jų yra 16 makrokelių, iš viso 64 makrokeliais.Šie makrokuliai tvarko ir kombinuotą, ir nuoseklią logiką, todėl įrenginys yra lankstus įvairioms skaitmeninėms logikos programoms.CPLD centre yra Programuojamas sujungimo masyvas (PIA), kuris jungia visas laboratorijas, užtikrindamas efektyvų signalo maršrutą.Kiekviena laboratorija bendrauja su PIA naudodama 36 sujungimo linijas, leisdama efektyviai bendrinti ir apdoroti signalus.Įrenginyje yra I/O valdymo blokai kiekvienoje pusėje, palaikant 2–16 I/O kaiščius kiekvienoje laboratorijoje.Šie blokai padeda valdyti įvesties ir išvesties funkcijas, prijungdami CPLD prie išorinių grandinių.Kontrolės signalai, tokie kaip globalūs laikrodžiai (GCLK1, GCLK2), išvesties įgalinimai (OE1) ir „Global Reset“ (GCLRN), padeda sinchronizuoti logines operacijas visame įrenginyje.Be to, loginiai vartai valdo laikrodžio ir atstatymo signalus, užtikrindami sklandų veikimą.Šis CPLD yra skirtas didelės spartos logikos apdorojimui, siūlant programavimą, efektyvų signalo maršrutą ir patikimą I/O valdymą, todėl jis tinka įterptosioms sistemoms, ryšiams ir pramoninei automatizavimui.

EPM7256AETC144-10N specifikacijos

Tipas	Parametras
Gamintojas	Altera/intel
Serija	MAX® 7000A
Pakuotė	Dėklas
Dalies būsena	Pasenęs
Programuojamas tipas	Programuojamoje sistemoje
Vėlavimo laikas TPD (1) MAX	10 ns
Įtampos tiekimas - vidinis	3V ~ 3,6 V.
Loginių elementų/blokų skaičius	16
Makrokelinių skaičius	256
Vartų skaičius	5000
I/O skaičius	120
Darbinė temperatūra	0 ° C ~ 70 ° C (TA)
Montavimo tipas	Paviršiaus laikiklis
Paketas / atvejis	144-LQFP
Tiekėjo įrenginių paketas	144-TQFP (20x20)
Bazinis produkto numeris	EPM7256

EPM7256AETC144-10N programos

Dirbtinis intelektas

Šis CPLD naudojamas AI aparatūros greitintuvuose, kad būtų galima efektyviai tvarkyti sudėtingus skaičiavimus, reikalingus efektyviai apdoroti AI algoritmus, padidindamas greitį ir patikimumą AI programose.

5G technologija

„5G Communications“ srityje EPM7256AETC144-10N yra geriausia signalo apdorojimui ir komunikacijos protokolams valdyti.Jo greitaeigių logikos operacijos palengvina greitą apdorojimą, reikalingą naujos kartos belaidžio ryšio sistemose.

Debesų kompiuterija

Duomenų centruose šis įrenginys pagerina apdorojimo galimybes, tarnaudamas kaip komponentas, skirtas valdyti didelius duomenų kiekius ir sudėtingus skaičiavimus, palaikant debesų paslaugų infrastruktūrą.

Vartojimo elektronika

CPLD randa programas vartojimo elektronikoje, tokiose kaip televizoriai ir žaidimų konsolės, kur ji atlieka pasirinktines logines funkcijas, kurios pagerina įrenginio funkcijas ir patirtį.

Belaidė technologija

Jis naudojamas belaidžio ryšio įrenginiuose moduliuojant ir demoduliuojant signalus, užtikrinant veiksmingą ir efektyvų ryšį tokiuose įrenginiuose kaip maršrutizatoriai ir ląstelių modemai.

Pramoninė kontrolė

Šis prietaisas yra neatsiejama automatizavimo sistemų pramonėje aplinkoje, kur jis kontroliuoja mašinų ir tvarko procesus, prisidedant prie padidėjusio produktyvumo ir saugos.

Daiktų internetas (IoT)

IoT įrenginiuose EPM7256AETC144-10N tvarko duomenų apdorojimo ir ryšių užduotis, puikiai tinkančias sklandžiam prijungtų įrenginių veikimui išmaniuosiuose namuose ir pramonės šakose.

Medicinos įranga

CPLD taikomas medicinos prietaisuose tokioms užduotims kaip duomenų gavimas ir signalo apdorojimas, vaidinantis vaidmenį atliekant medicininės diagnostikos ir gydymo įrangos patikimumą ir efektyvumą.

EPM7256AETC144-10N Panašios dalys

• EPM7256AETC100-7

• EPM7256AETC144-7

• EPM7256AETC100-5N

EPM7256AETC144-10N pranašumai

Didelis loginis tankis

Šis prietaisas supakuoja 256 makroelementus ir maždaug 5000 naudojamų vartų, leidžiančių įdiegti sudėtingas logines grandines vienoje luste.Šis didelio loginio tankio palengvina labiau integruotus ir kompaktiškus dizainus, sumažindamas bendrą komponentų skaičių ir supaprastina plokščių išdėstymą.

Sistemos programavimas (IPT)

Sistemos programavimas per IEEE std.1149.1 JTAG sąsaja, EPM7256AETC144-10N leidžia lengvai programuoti ir perprogramuoti tiesiogiai grandinėje.Ši galimybė yra neįkainojama greitam prototipų kūrimui ir iteraciniams projektavimo procesams, leidžiančiais koreguoti nereikia pakeisti lusto.

Greitas sklidimo vėlavimas

Didžiausias sklidimo uždelsimas-tik 10 ns, šis CPLD užtikrina greitą įvesties ir išvesties apdorojimą programoms, kurioms reikalingas greitas duomenų tvarkymas ir savalaikis atsakymas, pavyzdžiui, vaizdo apdorojimas ir aukšto dažnio prekybos sistemos.

Mažos energijos suvartojimas

Veikiant 3,3 V tiekimo įtampai, EPM7256AETC144-10N yra optimizuotas energijos vartojimo efektyvumui.Šis mažas energijos suvartojimas yra naudingas nešiojamuose ir akumuliatoriais valdomuose įrenginiuose, kur energijos valdymas yra tinkamas pratęsti veiklos laiką.

Išsamios I/O galimybės

Įrenginyje yra 120 I/O kaiščių, suteikiančių plačias sujungimo galimybes.Tai leidžia lanksčiai sąsajoms su daugybe periferinių įrenginių ir kitų sistemos komponentų, todėl jis yra labai pritaikomas sudėtingoms kelių įrenginių aplinkai.

Neištikima konfigūracijos saugykla

Dėl savo EEPROM pagrįstos atminties CPLD išlaiko savo konfigūracijos parametrus net ir išjungus maitinimą, užtikrinant, kad įrenginio funkcionalumas išliks vientisas per daug energijos ciklų.Ši funkcija reikalinga programoms, kurioms reikalingas patikimas, ilgalaikis našumas, nereikalaujant dažnai pertvarkyti.

EPM7256AETC144-10N programavimo veiksmai

EPM7256AETC144-10N įrenginio programavimas apima šešių pakopų sistemos programavimo (ISP) procesą:

1. Įveskite IPT: Šis veiksmas užtikrina, kad įrenginio įvesties ir išvesties dalys sklandžiai perjungtų nuo įprasto naudojimo į programavimo režimą.Tai užtrunka apie 1 milisekundę.

2. Patikrinkite ID: Prieš pradėdami programavimą, įrenginys patikrina savo ID.Šis žingsnis yra labai greitas.

3. Birių ištrynimas: tai išvalo visus ankstesnius duomenis iš įrenginio.Tai tai daro gavus komandą, kad būtų galima ištrinti viską, ir tada laukiu 100 milisekundžių, kad įsitikintumėte, jog viskas yra ištrinta.

4. Programa: Čia į įrenginį įdedami nauji duomenys.Kiekvienam duomenų elementui jis siunčiamas tinkamu adresu įrenginyje, o tada specialus pulsas užtikrina, kad jis tinkamai saugomas.

5. Patikrinkite: po programavimo įrenginys patikrina, ar visi duomenys teisingai saugomi perskaičius juos atgal ir palyginus, koks jis turėtų būti.

6. Išeiti IPT: Šis žingsnis perjungia įrenginį iš programavimo režimo į įprastą naudojimo režimą.Tai taip pat trunka apie 1 milisekundę.

Bendras programavimui reikalingas laikas priklauso nuo to, kiek laiko trunka kiekvienas pulsas, ir kiek greitai duomenys gali pereiti į įrenginį ir iš jo, kuriam įtakos turi programavimo laikrodžio greitis ir kiek duomenų yra daug apdoroti.Skirtingi įrenginiai gali užtrukti skirtingą laiką, nes programoje jie turi skirtingą atminties kiekį.

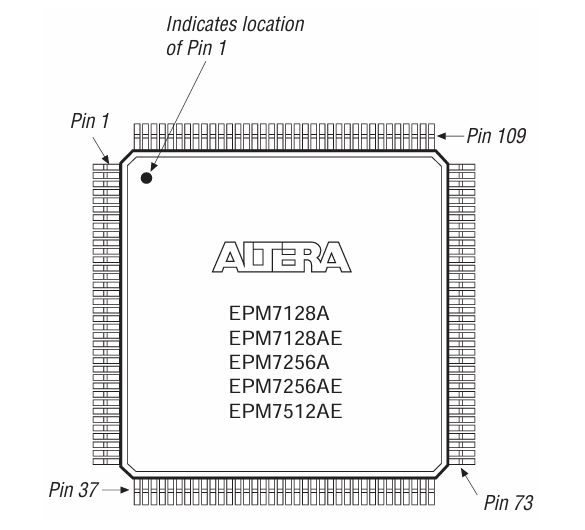

EPM7256AETC144-10N PAKETŲ PINIGO DIAGRAMA

Diagrama rodo EPM7256AETC144-10N paketo kontūrą ir PIN kodų numeravimą.Ši lustas yra a TQFP-144 (plonas keturratis plokščias pakuotė su 144 kaiščiais), tai reiškia, kad jis turi puikius povandeninius laidus iš visų keturių pusių.1 kaiščio vieta yra pažymėta mažu tašku, o kaiščių numeriai padidina prieš laikrodžio rodyklę aplink pakuotę.Pagrindiniai etaloniniai kaiščiai, tokie kaip 1 kaištis, 37 kaištis, 73 kaištis ir 109 kaištis, padeda orientacijai PCB surinkimo metu.Kontūrų matmenys apibūdina lusto fizinį dydį, kad būtų užtikrintas tinkamas PCB montavimas.„Pinout“ išdėstymas leidžia efektyviai nukreipti signalo nukreipimą, todėl jis yra tinkamas sudėtingoms loginėms programoms.„EPM7256AE“ yra „Max 7000A CPLD“ serijos dalis, kurioje yra 256 makrokeliai ir sistemos programavimas.-10N priesaga rodo 10 ns greičio laipsnį ir be švino paketą.

EPM7256AETC144-10N Gamintojas

„EPM7256AETC144-10N“ yra sudėtingas programuojamas loginis įrenginys (CPLD), kurį iš pradžių sukūrė „Altera Corporation“, kurį vėliau įsigijo vėliau įsigijusi „Intel Corporation“ 2015 m. Nuo įsigijimo „Intel“ tapo oficialiu „Altera“ FPGA ir CPLD produktų linijų, įskaitant „MAX® 7000A“ seriją, kuriai šis įrenginys priklauso, gamintoju.„EPM7256AETC144-10N“ yra skirtas didelio našumo, mažos galios programoms, palaikančiam sistemą sistemoje (ISP) per JTAG (IEEE 1149.1).Nors „Intel“ paveldėjo „Altera“ CPLD technologiją, šis įrenginys nuo to laiko buvo nutrauktas ir dabar klasifikuojamas kaip pasenęs, tai reiškia, kad „Intel“ nebegamina ir nepalaiko jo aktyvioje gamyboje.

Išvada

EPM7256AETC144-10N yra galingas ir lankstus CPLD, naudojamas AI, 5G, debesų kompiuterijos, pramoninės mašinos, IoT ir medicinos prietaisuose.Jis greitai apdoroja duomenis, naudoja mažai energijos ir leidžia lengvai perprogramuoti, neišimdama jų iš grandinės.Tai vis dar naudinga senesniems dizainams, kuriems reikia programuojamos logikos su stabiliu našumu.Nesvarbu, ar dirbate su šiuo CPLD, ar ieškote panašių alternatyvų, supratimas apie jo dizainą, programavimą ir pranašumus gali padėti geriausiai panaudoti jį sparčiosiose skaitmeninėse programose.

Duomenų lapas PDF

EPM7256AETC144-10N duomenų lapai:

„Max 7000a.pdf“
