MPC8245LZU300D procesorius: duomenų lapas, funkcijos, programos ir specifikacijos

MPC8245LZU300D yra galingas procesorius, kurį pagamino „NXP USA Inc.“ įterptosios sistemos, kurios turi būti greitos, efektyvios ir kompaktiškos.Jis veikia esant 300 MHz dažniui, palaiko iki 2 GB SDRAM ir turi 32 bitų PCI sąsają, skirtą prisijungti prie kitų įrenginių.Šiame procesoriuje yra įmontuotos funkcijos, tokios kaip „Dual Uarts“, „I²C“ valdiklis ir dviejų kanalų DMA valdiklis, todėl jis puikiai tinka vienu metu tvarkyti skirtingas užduotis.Šis vadovas paaiškina jo funkcijas, dizainą, naudojimą ir naudą, padeda suprasti, kodėl tai yra puikus pasirinkimas tinklų kūrimui, pramoninei automatizavimui, saugyklai, telekomunikacijai ir kitoms įterptoms programoms.

Katalogas

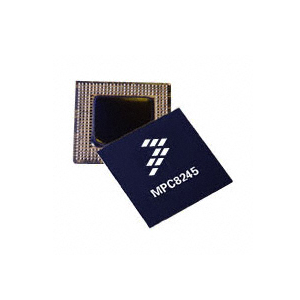

MPC8245LZU300D Aprašymas

MPC8245LZU300D Iš „NXP USA Inc.“ yra aukštos kokybės integruotas procesorius, pagrįstas „PowerPC 603E Core“, optimizuotas įterptoms programoms, reikalaujančioms efektyvių išlaidų, erdvės ir energijos valdymo.Šis variantas veikia pagrindiniu 300 MHz greičiu ir palaiko iki 2 GB SDRAM, todėl jis yra tinkamas reikalauti.Jame yra 32 bitų PCI sąsaja, galinti 66 MHz, padidindama jo suderinamumą su įvairiais PCI periferiniais įrenginiais.Integruotos funkcijos apima dvigubus universalius asinchroninius imtuvo-perdavimo perėjimus (DUARTS), I²C valdiklį ir dviejų kanalų DMA valdiklį, be kita ko, tai, kas prisideda prie jo universalumo efektyviai tvarkant sudėtingas apdorojimo užduotis.Įpakuotas į 352 rutulinių juostų rutulinių tinklelių masyvo (TBGA) konfigūraciją, MPC8245LZU300D užtikrina kompaktišką pėdsaką, kurio temperatūra svyruoja nuo 0 ° C iki 105 ° C.

Jei norite pateikti didelę MPC8245LZU300D užsakymą, apsvarstykite galimybę nusipirkti iš mūsų.Mes įsitikinsime, kad gausite geriausią pasiūlymą ir galėsite visiškai panaudoti šį galingą procesorių jūsų būsimiems projektams.

MPC8245LZU300D funkcijos

„Superscalar“ architektūra:Įgalinamas procesorius vykdyti kelias instrukcijas per laikrodžio ciklą, padidindamas branduolio efektyvumą ir greitį.

Integruotos talpyklos:Pateikite 16 kb instrukcijų talpyklos ir 16 kb duomenų talpyklos, kurią galima iš dalies arba visiškai užrakinti.Tai padeda sumažinti laiką, kurio reikėjo norint pasiekti dažnai naudojamus duomenis, pagreitindami apdorojimą.

Dinaminis galios valdymas:Apima energijos valdymo režimus, tokius kaip „Nap“, „Doze“ ir „Sleep“, kurie padeda sumažinti energijos suvartojimą, atsižvelgiant į procesoriaus veiklos poreikius.

SDRAM palaikymas:32 arba 64 bitų duomenų magistralėje gali valdyti iki 2 GB SDRAM.Tai palaiko kelias konfigūracijas, pritaikytas įvairaus dydžio ir atminties bankų tipams.

Klaidų taisymas:Naudoja tokius mechanizmus kaip PCI ir procesoriaus prieigos buferiui, palaikant duomenų vientisumo metodus, tokius kaip paritetas, skaitymo modifikuoti ir rašyti operacijas, arba ECC (klaidų taisymo kodas).

Universalus ROM ir I/O sąsajos:Palaiko įvairių rūšių ROM ir „Flash“ atmintį ir siūlo kelis bendrosios paskirties I/O prievadus, todėl jis yra pritaikomas skirtingoms sistemos architektūroms.

32 bitų PCI autobusas:Veikia iki 66 MHz greičio ir atitinka PCI 2.2 standartus.Dėl savo 5,0 V tolerancijos jis taip pat gali sąsajų su įvairiais PCI periferiniais įrenginiais.

Dviejų kanalų palaikymas:Turi dviejų kanalų DMA valdiklį, kuris palaiko tiesioginius ir grandininius režimus, kurie gali automatizuoti ir susieti duomenų perdavimą, kad būtų galima efektyviau tvarkyti duomenis.

Išsklaidytos charakterinės galimybės:Palengvina operacijas, susijusias su skaitymu iš nekontroliuojamų atminties skyrių ar rašymo į jį, turinčią perdavimo eilę ir kelias pertraukimo parinktis, kad būtų galima efektyviai valdyti duomenų perdavimą.

Ryšio sąsajos:Apima du serijinio ryšio UART ir „I²C“ valdiklį, palaikantį tiek pagrindinį, tiek vergų režimus, leidžiančius patenkinti įvairius ryšių poreikius.

Programuojamas pertraukimo valdiklis:Teikia patikimą aparatūros ir serijinių pertraukimų valdymą, pagerinant sistemos reagavimą ir kontrolę.

Laikmačiai ir laikrodžio generavimas:Įtraukia keturis programuojamus laikmačius ir įmontuotus mechanizmus, skirtus PCI magistralės ir SDRAM laikrodžių generavimo mechanizmams, užtikrinant tikslų laiko nustatymą ir sinchronizavimą skirtinguose sistemos komponentuose.

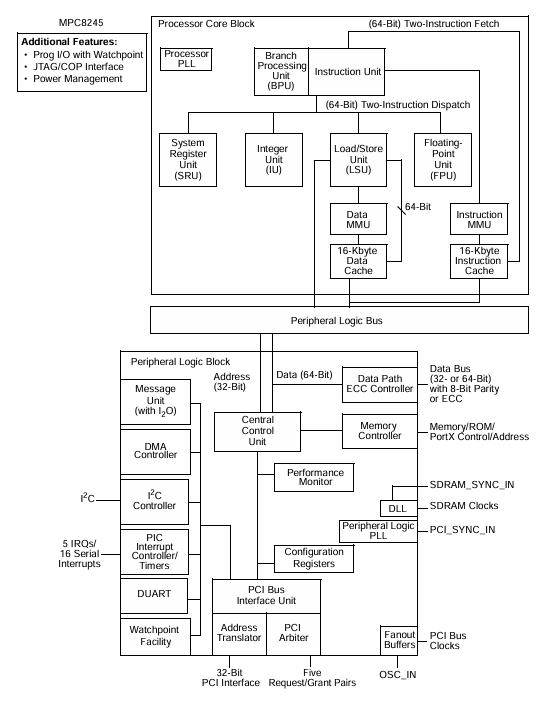

MPC8245LZU300D BLOCK DIAGRAM

MPC8245LZU300D BLOCK DIAGRAM parodo, kaip sąveikauja procesorius ir periferiniai įrenginiai.Jis turi du pagrindinius skyrius: Procesoriaus šerdies blokas ir Periferinis loginis blokas.Procesoriaus branduolio blokas tvarko skaičiavimus.Tai apima Šakų apdorojimo blokas (BPU)Ar Sveikasis skaičius (IU)Ar Plūduriuojantis taškas (FPU), ir Įkelkite/parduotuvės bloką (LSU).Instrukcijos pateikiamos, tvarkomos ir efektyviai vykdomos, naudojant 16 kByte duomenų ir instrukcijų talpyklos. Atminties valdymo vienetai (MMU) Tvarkykite prieigą prie atminties. Periferinis loginis blokas Prijunkite procesorių su išoriniais įrenginiais.Tai apima a DMA valdiklis greitam atminties perdavimui, an I²C valdiklis Komunikacijai ir a Pranešimų vienetas įvesties/išvesties operacijoms. PCI autobusų sąsaja Palaiko 32 bitų PCI ryšį plėtrai.A Atminties valdiklis tvarko sistemos atmintį, įskaitant Sdram Sinchronizacijos laikrodžiai.Sistemos kontrolei jis turi a PIC pertraukimo valdiklis Tai valdo pertraukimus iš skirtingų šaltinių. Duomenų kelio ECC valdiklis užtikrina duomenų vientisumą, palaikant 32 bitų arba 64 bitų duomenų magistrales su paritetu arba ECC (klaidų taisymo kodas).Laikrodžio signalai kaip OSC_IN ir Pci_sync_in Laikykite viską sinchronizuotą sklandžiam veikimui.

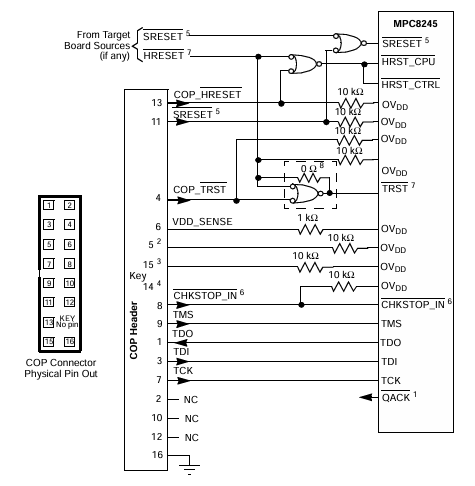

COP jungties schema

COP jungties schema MPC8245LZU300D rodo derinimo ir iš naujo nustatymo sąsają, naudojamą procesoriaus testavimui ir trikčių šalinimui. 16 kontaktų policininko antraštė jungiama procesorius prie išorinio JTAG/COP Derinimo įrankiai.Pagrindiniai signalai yra SresetAr HRESET, ir COP_HRESET, kuri valdymo sistema iš naujo nustato. HRST_CTRL Įvestis padeda koordinuoti atstatymus naudojant loginius vartus. COP_TRST iš naujo nustato Jtag Testo logika.JTAG signalai: TMSAr TdoAr Tdi, ir TCK yra naudojami ribų nuskaitymui ir derinimo ciklui. Chkstop_in Signalų valdymo procesoriaus laikymas derinimo metu, o Vdd_sense Stebi sistemos įtampą.Ištraukimo ir ištraukimo rezistoriai (10 kΩ, 1 kΩ) padeda stabilizuoti signalus. Qack Signalas padeda derinimo koordinavimui. COP jungtis Laikykitės „Standard JtaG Pinout“, todėl lengva susisiekti su derinimo įrankiais.

MPC8245LZU300D specifikacijos

Tipas	Parametras
Gamintojas	NXP USA Inc.
Serija	Mpc82xx
Pakuotė	Dėklas
Dalies būsena	Pasenęs
Pagrindinis procesorius	„PowerPC 603E“
Šerdžių/autobusų pločio skaičius	1 šerdis, 32 bitų
Greitis	300MHz
RAM valdikliai	Sdram
Grafikos pagreitis	Ne
Įtampa - I/O.	3.3v
Darbinė temperatūra	0 ° C ~ 105 ° C (TA)
Montavimo tipas	Paviršiaus laikiklis
Paketas / atvejis	352-LBGA
Tiekėjo įrenginių paketas	352-TBGA (35x35)
Papildomos sąsajos	I2c, i²o, pci, uart
Bazinis produkto numeris	MPC82

MPC8245LZU300D programos

Tinklo įranga

„MPC8245LZU300D“ idealiai tinka tinklo įrenginiams, tokiems kaip maršrutizatoriai, jungikliai ir tinklo sąsajos kortelės.Tvirta PCI sąsaja ir integruotos komunikacijos periferiniai įrenginiai leidžia perduoti didelę spartą duomenų perdavimą ir efektyvų kelių ryšių protokolų valdymą.Ši galimybė padidina tinklo operacijų veikimą ir patikimumą.

Pramoninė automatika

Pramoninėje automatizavime šis procesorius vaidina svarbų vaidmenį tokiose maitinimo sistemose kaip programuojami loginiai valdikliai (PLC), mašinos sąsajos (HMIS) ir kitos automatikos mašinos.Procesoriaus galimybė tvarkyti valdymo ir stebėjimo užduotis daro jį svarbiu šiuolaikinių pramonės parametrų komponentu, užtikrinant tikslų ir efektyvų proceso valdymą.

Saugojimo sprendimai

Išplėstinės MPC8245LZU300D atminties sąsajos ir DMA galimybės daro puikų pasirinkimą su saugykla susijusiose programose, įskaitant RAID valdiklius ir saugojimo srities tinklus (SANS).Tai puikiai tinka valdyti greitą duomenų prieigą ir efektyvų saugojimo valdymą, kurie yra puikūs aplinkoje, kurioje duomenų vientisumas ir greita prieiga yra prioritetai.

Telekomunikacijos

Šis mikroprocesorius yra tinkamas naudoti telekomunikacijų įrangoje, tokiose kaip bazinės stotys ir šliuzai.Jos sugebėjimas efektyviai tvarkyti kelis duomenų srautus ir palaikyti įvairius ryšių protokolus padeda pagerinti bendrą telekomunikacijų infrastruktūros funkcionalumą ir patikimumą.

Įterptos sistemos

„MPC8245LZU300D“ universalios integracijos galimybės daro ją pagrindine kandidatu į įterptosias sistemas, esančias automobilių elektronikoje, elektronikoje ir medicinos prietaisuose.Jo integruotų periferinių įrenginių ir sąsajų asortimentas leidžia suprojektuoti specializuotus, aukštos kokybės įterptus sprendimus, pritaikytus patenkinti specifinius šių pramonės šakų poreikius.

MPC8245LZU300D Panašios dalys

• MPC8245LVV333D

• MPC8245LZU300D

• MPC8245TVV300D

MPC8245LZU300D pranašumai

Integruotas sistemos ant lusto (SOC) dizainas

MPC8245LZU300D sujungia procesoriaus branduolį, atminties valdiklius ir periferinius įrenginius į vieną lustą.Šis SOC požiūris supaprastina sistemos architektūrą, sumažina išorinių komponentų poreikį ir gali sukelti išlaidų sumažėjimą tiek plėtros, tiek gamybos etapuose.

Aukšto našumo apdorojimas

Procesorius veikia 300 MHz dažniu ir jame naudojama „SuperScalar“ architektūra, kuri leidžia jam vykdyti kelias instrukcijas per laikrodžio ciklą.Ši aukštos kokybės apdorojimo galimybė užtikrina efektyvų veikimą ir yra pranašesnė už procesorius, kurie nepalaiko tokio paralelizmo, todėl jis yra idealus reikalaujant programų.

Universalus atminties palaikymas

Šis procesorius palaiko iki 2 GB SDRAM ir turi patobulintą atminties sąsają, apimančią klaidų pataisą ir universalias ROM bei I/O sąsajas.Šis atminties palaikymo lygis suteikia lankstumo, leidžiantį sistemai pritaikyti atminties konfigūraciją, kad atitiktų konkrečius programų poreikius, pranašumą prieš griežtesnes sistemas.

Išsami periferinė integracija

MPC8245LZU300D apima integruotas ryšių sąsajas, tokias kaip UARTS ir I²C valdiklis, taip pat programuojami laikmačiai ir pertraukiami valdikliai.Ši plati periferinė integracija sumažina papildomų išorinių komponentų poreikį, supaprastinant bendrą projektą ir pagerina sistemos patikimumą, sumažinant galimus gedimo taškus.

Mažos energijos suvartojimas

Dinaminis galios valdymas su tokiais režimais kaip „Nap“, „Doze“ ir „Sleep“, procesorius gali optimizuoti savo galios naudojimą pagal dabartinius darbo krūvio poreikius.Ši galimybė naudojama taisose, kur reikalingas energijos efektyvumas, suteikiant pranašumą prieš kitus procesorius, kuriems trūksta tokios išsamios galios valdymo.

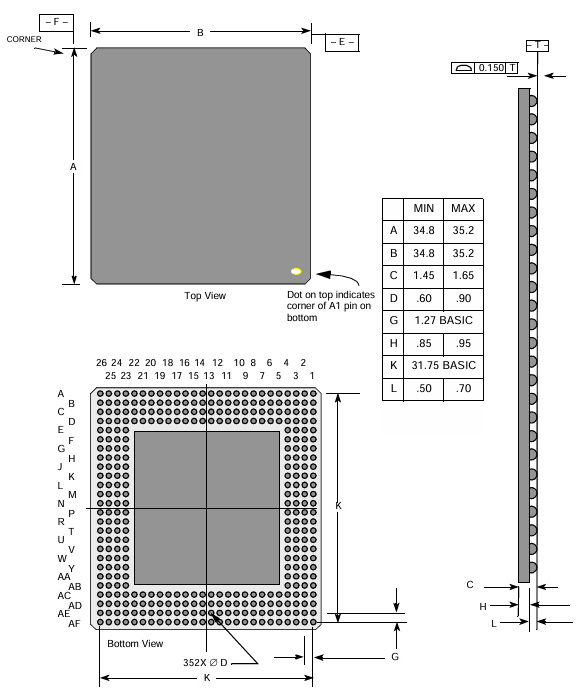

MPC8245LZU300D pakuotės matmenys

Pakuotės parametrai

Parametras	Matmuo (mm)
Paketo kontūras	35 mm × 35 mm
Sujungti	352
Žingsnis	1,27 mm
Lydymo rutuliai	ZU (TBGA paketas) —62 SN/36 PB/2 AG;VV (be švino versija pakuotės) —95,5 Sn/4,0 Ag/0,5 Cu
Lydmetalio rutulio skersmuo	0,75 mm
Maksimalus modulio aukštis	1,65 mm
Bendro planavimo specifikacija	0,15 mm
Maksimali jėga	6,0 svaro.Iš viso, vienodai paskirstyta per paketą (8 gramai/rutulys)

Kaiščių priskyrimų ir paketo matmenų

MPC8245LZU300D Gamintojas

MPC8245LZU300D mikroprocesorius yra produktas NXP USA INC., NXP puslaidininkių dukterinė įmonė.NXP puslaidininkiai, atsiradę iš „Philips“ puslaidininkių, turi JAV operacijų, kurių būstinė yra Austine, Teksase.Šis procesorius, kuris yra platesnio jų portfelio dalis, integruoja technologijas, optimizuotas našumui ir mažos energijos suvartojimui, todėl jis tinka įvairioms įterptosioms programoms.Nors MPC8245LZU300D buvo pažymėtas kaip pasenęs, „NXP USA Inc.“ ir toliau palaiko savo senus produktus, tuo pačiu peržengdama ribas tokiose vietose kaip automobilių, pramoniniai ir IoT per naujus puslaidininkinius sprendimus.

Išvada

MPC8245LZU300D yra stiprus ir patikimas procesorius, sukurtas reikalaujančioms programoms.Greitai apdorojant, integruotas ryšio funkcijas ir išmaniuosius energijos taupymo režimus, jis padeda sistemoms veikti sklandžiai ir efektyviai.Nors dabar jis pasenęs, jis vis tiek naudingas daugelyje tinklų, pramonės ir telekomunikacijų projektų.Dėl jo sugebėjimo sutaupyti kelios užduotys, taupant galią, jis yra vertingas pasirinkimas, ieškantis patikimo įterpto procesoriaus.
